沉降观测及基坑变形监测方案(建筑助手)

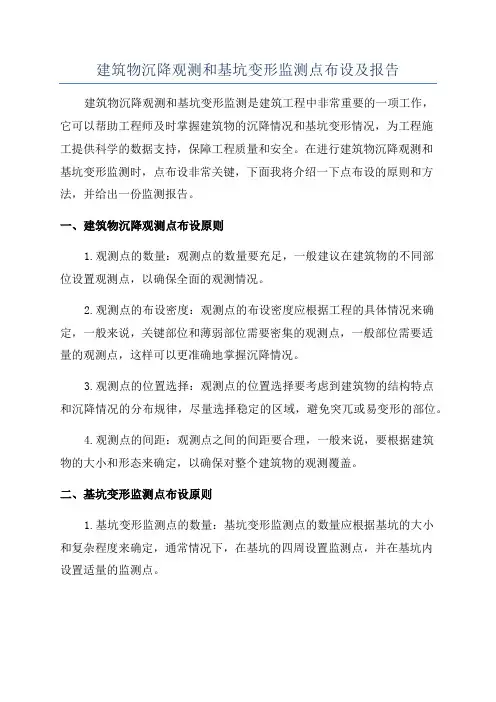

建筑物沉降观测和基坑变形监测点布设及报告建筑物沉降观测和基坑变形监测是建筑工程中非常重要的一项工作，它可以帮助工程师及时掌握建筑物的沉降情况和基坑变形情况，为工程施工提供科学的数据支持，保障工程质量和安全。

在进行建筑物沉降观测和基坑变形监测时，点布设非常关键，下面我将介绍一下点布设的原则和方法，并给出一份监测报告。

一、建筑物沉降观测点布设原则1.观测点的数量：观测点的数量要充足，一般建议在建筑物的不同部位设置观测点，以确保全面的观测情况。

2.观测点的布设密度：观测点的布设密度应根据工程的具体情况来确定，一般来说，关键部位和薄弱部位需要密集的观测点，一般部位需要适量的观测点，这样可以更准确地掌握沉降情况。

3.观测点的位置选择：观测点的位置选择要考虑到建筑物的结构特点和沉降情况的分布规律，尽量选择稳定的区域，避免突兀或易变形的部位。

4.观测点的间距：观测点之间的间距要合理，一般来说，要根据建筑物的大小和形态来确定，以确保对整个建筑物的观测覆盖。

二、基坑变形监测点布设原则1.基坑变形监测点的数量：基坑变形监测点的数量应根据基坑的大小和复杂程度来确定，通常情况下，在基坑的四周设置监测点，并在基坑内设置适量的监测点。

2.基坑变形监测点的布设密度：基坑变形监测点的布设密度应根据基坑的变形情况来确定，一般来说，在基坑周边设置密集的监测点，以掌握变形情况的变化趋势。

3.基坑变形监测点的位置选择：基坑变形监测点的位置选择要考虑到基坑的结构特点和变形情况的分布规律，尽量选择变形范围较大或易发生变形的区域。

4.基坑变形监测点的间距：基坑变形监测点之间的间距要合理，一般来说，要根据基坑的大小和形态来确定，以确保对整个基坑的变形情况进行全面监测。

三、监测报告监测报告是对沉降观测和基坑变形监测结果的综合汇总和分析，下面是一份监测报告的基本内容：1.报告概述：报告简要介绍了监测的目的、范围和时间，以及监测的主要内容和方法。

2.观测结果：报告详细说明了各观测点的测量数值，并通过图表的形式展示了沉降和变形的分布情况。

基坑监测周围建筑沉降观测方案为了监测基坑周围建筑的沉降情况，需要制定一个观测方案，下面是一个较为完整的观测方案，以确保监测的准确性和及时性：1.监测区域划分：根据基坑周围建筑的布局和相关要求，确定监测区域的边界和重点监测区域。

2.建立测点网格：确定监测区域内合适的测点位置，按照规定的间距建立测点网格。

网格的密度可以根据实际情况适当增加或减少。

3.建立参考基准：确立监测的参考基准，可以选择周围没有重大建筑活动且地质条件稳定的区域作为参考。

4.安装测点设备：在确定的测点位置上，安装测点设备。

测点设备可以包括传感器仪器、测量杆、标尺等。

5.测点设备校准：在安装设备前，对测点设备进行校准以确保其精度和稳定性。

6.监测频率和时间：根据实际情况确定监测的频率和时间，可以选择每天、每周、每月进行观测，以及白天或夜间进行观测。

7.数据采集和记录：在每次观测时，对测点设备的数据进行采集，并记录下来。

可以使用数据采集仪器和数据库系统进行数据记录。

8.数据分析和处理：对采集到的数据进行分析和处理，可以使用专业的软件或算法进行数据分析，以得到沉降情况的具体数值和变化趋势。

9.报告和沟通：根据观测数据，及时撰写监测报告，并向相关部门和设计、施工方进行沟通和汇报，以便及时采取必要的措施。

10.监测措施：根据观测数据的结果，确定基坑周围建筑的沉降情况是否达到安全限值，如有需要，及时采取相应的监测措施，如加固、支护等。

11.回顾和总结：在工程结束后，进行观测方案的回顾和总结，总结经验教训，为以后的类似工程提供借鉴。

以上是一个基坑监测周围建筑沉降观测方案的大致内容。

根据实际情况，方案的细节可能有所不同，需要根据具体情况进行调整和完善。

同时，在执行方案的过程中，需要确保操作人员的资质和相关设备的质量，以确保监测结果的准确性和可靠性。

基坑水平位移与沉降监测方案1.概况1.1 工程概况这个项目是一项大型的建筑工程，旨在建造一座现代化的大楼。

该建筑将包括商业和住宅用途，是当地城市发展的一个重要组成部分。

1.2 基坑概况该项目需要进行基坑开挖，以便为建筑物的地基做好准备工作。

基坑的深度将达到20米左右，需要进行支护工作以确保工人的安全。

1.3 工程地质概况该项目的地质条件复杂，地下水位较高，土质较软，需要采取特殊的施工方法来确保基坑的稳定性和安全性。

此外，还需要进行地质勘探和监测工作，以确保施工过程中不会对周围环境造成不良影响。

1.4 环境概况该项目位于城市中心，周围有许多居民和商业企业，需要采取特殊的措施来减少施工对周围环境的影响。

此外，还需要进行噪音、粉尘和污水处理等工作，以确保施工过程中不会对周围环境造成不良影响。

2.基坑支护及施工方案为确保基坑的稳定性和安全性，我们采取了多种支护措施，包括钢支撑、混凝土墙和土钉墙等。

此外，我们还采用了先进的施工技术，如挖孔桩、土钉墙和钻孔灌注桩等，以确保基坑的稳定性和安全性。

我们还将采取噪音、粉尘和污水处理等措施，以确保施工过程中不会对周围环境造成不良影响。

3、监测目的、范围、依据、原则及监测内容3.1 监测目的：本次监测的目的是为了解决公司在生产过程中存在的环境污染问题，以及对环境影响的评估。

3.2 监测范围：本次监测的范围包括公司生产厂区及周边区域，主要监测点包括废水排放口、废气排放口、噪声等。

3.3 监测依据：本次监测的依据主要包括国家环境保护法规、公司环境保护标准以及国家环境监测标准等。

3.4 编制原则：本次监测的编制原则主要包括科学性、规范性、客观性、可比性等原则。

同时，为了保证监测结果的准确性，我们将采用多种监测方法，包括现场监测、实验室分析等。

以上是本次监测的目的、范围、依据、原则及监测内容的简要介绍。

我们将严格按照以上要求进行监测，确保监测结果的准确性和可靠性。

3.5 监测内容64、基坑监测项目和监测方法要求汇总表75、监测方法5.1 水平位移观测：水平位移观测是指对基坑周边建筑物、道路等进行水平位移监测。

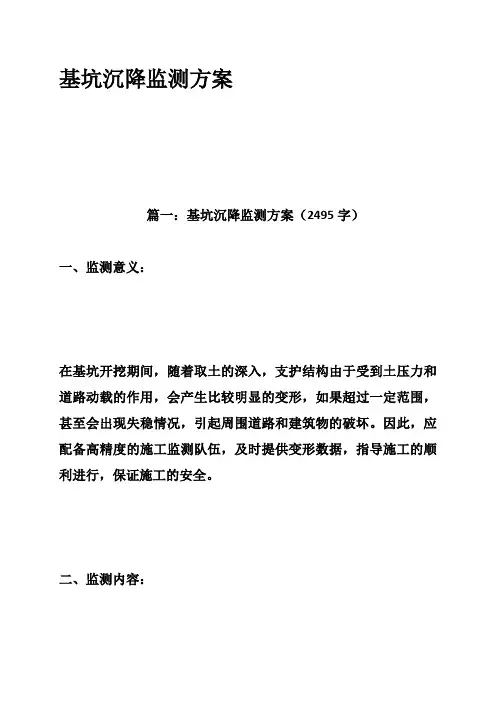

基坑沉降监测方案篇一：基坑沉降监测方案（2495字）一、监测意义：在基坑开挖期间，随着取土的深入，支护结构由于受到土压力和道路动载的作用，会产生比较明显的变形，如果超过一定范围，甚至会出现失稳情况，引起周围道路和建筑物的破坏。

因此，应配备高精度的施工监测队伍，及时提供变形数据，指导施工的顺利进行，保证施工的安全。

二、监测内容：几何变形监测部分：1）周围管线位移监测2）支护结构顶部水平位移3）支护桩桩体位移（倾斜）监测应力监测部分：4）支护桩桩体应力监测5）人字梁（3-3、4-4、4’-4’剖面）应力监测6）水平支撑5-5剖面轴力监测地下水位监测部分：7）水位监测三、监测实施方案：1）周围管线位移监测：在基坑北侧的蒸汽凝水管和蒸汽管上，每隔约12米布设一个监测点，进行水平位移和沉降（竖向位移）监测。

自基坑开挖时起，每隔1~2天监测一次，在挖土高峰期,若位移速率变化异常或位移量过大可适当加密周期，增加监测次数。

当大规模取土期过后且位移基本稳定，则监测周期可视位移速率的大小合理安排，直至主体施工至±0为止，监测约20次。

沉降监测采用二等精密水准测量，其基本思想为：在施工区域外建立基准点，基准点必须牢固稳定，基准点布设以三个点为宜，且构成一个基准网，通过对基准网的定期检测可得知各基准点的稳定情况，从而对不稳定的基准点剔除或进行修正。

每次监测时，通过精密水准测量将基准点的高程采用闭合水准测量引测到各监测点上，从而得到各监测点的绝对高程，根据监测点两次所测得高程之差即可得知监测点在这两次期间的沉降量。

监测过程中的限差要求、测量步骤、手簿记录和计算均按照国家二等水准测量规范的规定进行。

在基坑开挖前布设监测点并进行首次监测，挖土期每隔1~2天监测一次，若沉降速率变化异常或沉降量过大可适当加密周期，增加监测次数。

当大规模取土期过后且沉降基本稳定，则监测周期可视沉降速率的大小合理安排，直至主体施工至±0为止，监测约20次。

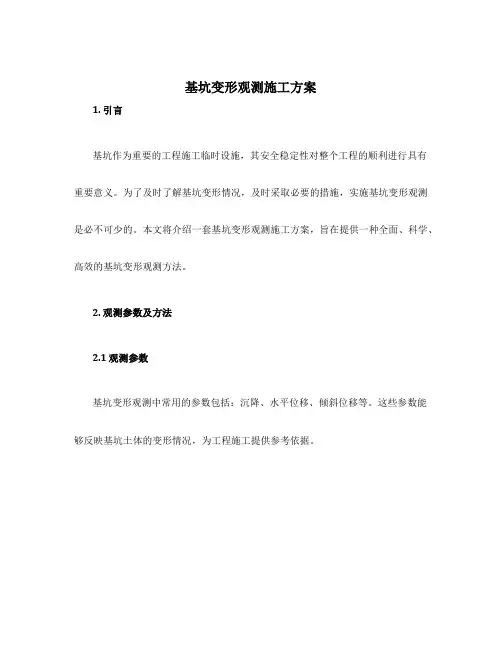

基坑变形观测施工方案1. 引言基坑作为重要的工程施工临时设施，其安全稳定性对整个工程的顺利进行具有重要意义。

为了及时了解基坑变形情况，及时采取必要的措施，实施基坑变形观测是必不可少的。

本文将介绍一套基坑变形观测施工方案，旨在提供一种全面、科学、高效的基坑变形观测方法。

2. 观测参数及方法2.1 观测参数基坑变形观测中常用的参数包括：沉降、水平位移、倾斜位移等。

这些参数能够反映基坑土体的变形情况，为工程施工提供参考依据。

2.2 观测方法（1）沉降观测：沉降观测是基坑变形观测的重要内容之一。

采用高精度水准仪、全站仪等先进的测量设备，对观测点进行高精度的沉降测量。

观测点的设置应覆盖整个基坑区域，并根据实际情况确定测量间距。

（2）水平位移观测：水平位移观测是基坑变形观测的另一个重要内容。

通过在基坑周边设置基准点，并使用全站仪等测量设备，对观测点的水平位移进行定期测量。

观测点的设置应尽可能密集，以确保变形的全面监测。

（3）倾斜位移观测：倾斜位移观测是基坑变形观测的补充内容，可对基坑边坡的稳定性进行评估。

采用倾斜仪等专业设备，对基坑边坡和周边建筑物等进行定期倾斜测量。

3. 观测设备为了确保基坑变形观测的准确性和稳定性，需要选用高精度、可靠的观测设备。

常用的观测设备包括： - 高精度水准仪 - 全站仪 - 倾斜仪 - 数字测斜仪 - 压力计等选用合适的观测设备并进行校准和保养是基坑变形观测工作的前提条件。

4. 观测频次和时机基坑变形观测应按照一定的频次进行，以确保对变形情况的及时监测和掌握。

观测频次的确定应综合考虑变形速度、施工工期等因素，并根据工程的实际情况进行调整。

观测时机的选择应在施工期间合理安排。

通常可以根据施工工序、负荷变化等因素确定观测时机，以确保观测结果的准确性和可靠性。

5. 数据分析与应用基坑变形观测数据的处理与分析是评估基坑变形情况的关键环节。

通过采用合适的数据处理方法，可以提取出有价值的信息，并为工程施工提供科学依据。

基坑工程变形监测方案1. 背景介绍基坑工程是指在建筑施工中，为了在地下建造高层建筑或者地下结构，需要在地面上开挖较深的坑，并按照设计图纸对坑下进行倒土处理，同时基坑周边的建筑、道路等都会受到一定的影响。

为了确保基坑工程的安全施工，避免对周边建筑物和地下设施造成不可挽回的损害，需要进行变形监测。

基坑工程变形监测是指在基坑开挖、支护、降水和地下室施工等过程中，从土壤内部和地面上一定深度位置等环境中，连续或定期监测基坑四周变形情况，以获取变形数据，从而判断基坑周围环境的稳定性和安全性。

合理地选择监测点位，对基坑工程进行变形监测，可以有效地监测基坑开挖过程中的变形情况，提前发现潜在危险，保障基坑施工的安全。

2. 变形监测方案变形监测的主要目的是为了监测基坑工程周围环境的变形情况，从而保障基坑工程施工的安全。

变形监测的方案包括：监测内容、监测方法、监测点位、监测频率和监测报告。

2.1 监测内容基坑工程变形监测的内容主要包括：地表变形监测、地下水位监测、支护结构变形监测、周边建筑物变形监测、基坑倒土变形监测等内容。

通过监测这些内容，可以全面掌握基坑工程周围环境的变形情况，提前发现潜在危险，保障施工的安全。

2.2 监测方法基坑工程变形监测的方法主要包括：GPS定位法、倾斜仪法、水准仪法、测斜仪法、位移传感器法等。

通过这些监测方法可以有效地监测基坑工程周围环境的变形情况，提供准确的监测数据，从而保障基坑工程的施工安全。

2.3 监测点位基坑工程变形监测的点位主要包括：地表监测点位、地下水位监测点位、支护结构监测点位、周边建筑物监测点位、倒土监测点位等。

通过合理选择监测点位，可以全面掌握基坑工程周围环境的变形情况，提前发现潜在危险，保障施工的安全。

2.4 监测频率基坑工程变形监测的频率主要包括：连续监测、定期监测。

通过连续或者定期监测，可以不断地获取基坑工程周围环境的变形数据，及时发现潜在危险，保障施工的安全。

2.5 监测报告基坑工程变形监测报告是通过监测数据的分析和处理，得出基坑工程周围环境的变形情况，并提供有效的监测报告。

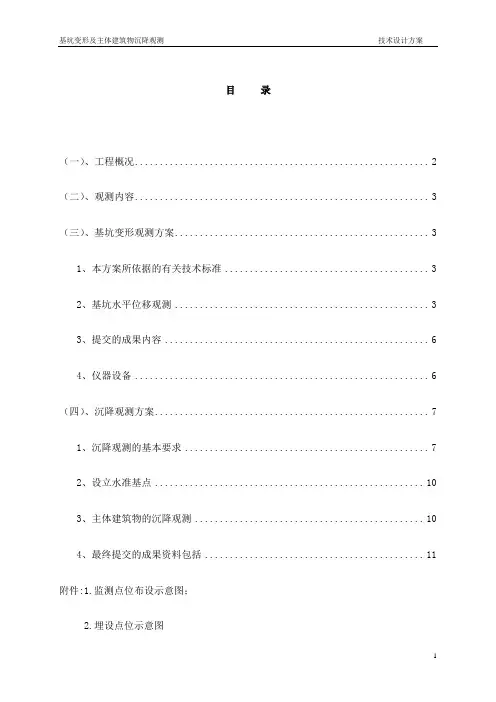

目录（一）、工程概况 (2)（二）、观测内容 (3)（三）、基坑变形观测方案 (3)1、本方案所依据的有关技术标准 (3)2、基坑水平位移观测 (3)3、提交的成果内容 (6)4、仪器设备 (6)（四）、沉降观测方案 (7)1、沉降观测的基本要求 (7)2、设立水准基点 (10)3、主体建筑物的沉降观测 (10)4、最终提交的成果资料包括 (11)附件:1.监测点位布设示意图；2.埋设点位示意图（一）、工程概况1.1 本建筑为射洪县中医院扩建工程、射洪县中医院康复治疗中心建设项目——1#建筑，地处射洪中医院地块的西侧，其在美丰大道的北侧，开元路东侧；本项目为框架剪力墙结构地下2层，地上16层。

建筑占地面积：2427.59平方米，总建筑面积：33430.63平方米，其中（地下总建筑面积：5937.58平方米,地上建筑面积：27493.05平方米）.本建筑%%P0.000相对于绝对标高为：330.80m基坑开挖深度约为12m，根据有关《规范》及成都市建委相关规定，本工程基坑安全等级确定为二级。

建设方为获取该基坑在开挖过程中的支护结构顶部的位移变化情况及主体建筑物的沉降情况,拟委托我公司对该基坑进行水平位移和对主体建筑物进行沉降观测。

测区拟埋设观测基准点3个, 基坑支护项目埋设水平位移观测点16个，基坑周边临近建筑物及重要道路布设沉降观测点9个；主体建筑物埋设沉降观测点8个（详见点位布设示意图）。

基准点按一定的时间间隔,共观测3个周期,并且经常性地检核使用。

基坑按每七天为一个周期,共计六个月；主体沉降点观测按主体施工进度,主体每升高2-3层观测1个周期，自内外装修开始至大楼竣工，每1-2月观测1个周期，直至沉降速率达到0.01-0.04mm/d要求为止,当建筑物突然发生大量沉降、不均匀沉降或严重的裂缝时,应立即进行逐日或几天一次的连续观测。

（二）、观测内容射洪中医院扩建工程及康复中心项目基坑支护结构变形(水平、垂直位移)监测及主体建筑沉降观测。

基坑变形监测方案
1、监测目的
本基坑工程按二级基坑要求监测，为确保基坑及周边建、构筑物的安全及保证本地下建筑物的顺利施工，及时掌握基坑施工、支护过程中的地基土及支护结构的应力应变信息，以确定基坑施工安全信息等，并作出安全预警报告，出现异常情况及时采取有效措施，故本工程应作原位监测工作；基坑监测应选择具同类场地监测经验的具独立资质的单位进行。

2、基坑监测内容
（1）围护结构施工和基坑开挖过程中应对围护结构、周边建筑物进行监测，监测数据须及时反馈,进行信息化施工。

（2）监测应由具有专业资质的单位实施，监测方案实施前应报设计单位审定确认后方可实施。

（3）监测内容及监测点布设：
1）沿支护结构顶部每隔15-20m左右布设一个水平位移监测点。

2）基坑周边建筑物布设沉降观测点。

3）沿基坑周边每隔50m左右布设一个深层土体位移观测点。

3、监测要求
（1）所有测试点、测试设备需加强保护，以防损坏。

（2）量测周期：基坑土方开挖到地下室侧壁回填。

（3）监测单位需及时向设计单位提供监测结果。

4、监测报警值
（1）支护结构：水平位移速率≤3mm/d，位移总量≤30mm。

（2）周围建筑物沉降速率≤2mm/d，差异沉降量≤0.2%。

（3）深层土体位移：位移速率≤3mm/d，位移总量≤50mm。

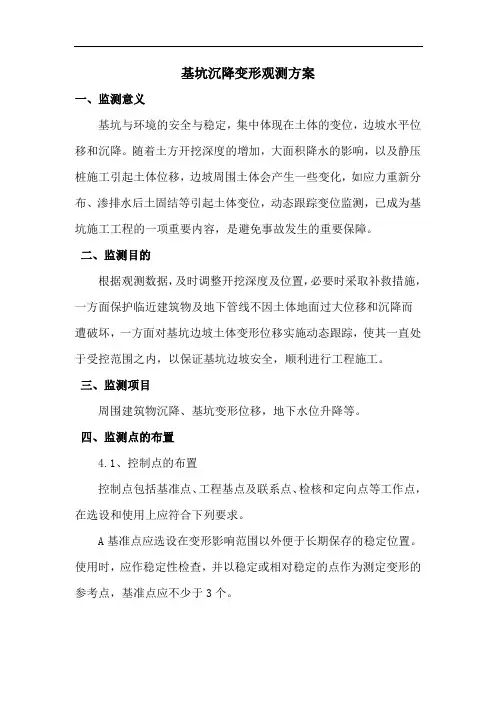

基坑沉降变形观测方案一、监测意义基坑与环境的安全与稳定，集中体现在土体的变位，边坡水平位移和沉降。

随着土方开挖深度的增加，大面积降水的影响，以及静压桩施工引起土体位移，边坡周围土体会产生一些变化，如应力重新分布、渗排水后土固结等引起土体变位，动态跟踪变位监测，已成为基坑施工工程的一项重要内容，是避免事故发生的重要保障。

二、监测目的根据观测数据，及时调整开挖深度及位置，必要时采取补救措施，一方面保护临近建筑物及地下管线不因土体地面过大位移和沉降而遭破坏，一方面对基坑边坡土体变形位移实施动态跟踪，使其一直处于受控范围之内，以保证基坑边坡安全，顺利进行工程施工。

三、监测项目周围建筑物沉降、基坑变形位移，地下水位升降等。

四、监测点的布置4.1、控制点的布置控制点包括基准点、工程基点及联系点、检核和定向点等工作点，在选设和使用上应符合下列要求。

A基准点应选设在变形影响范围以外便于长期保存的稳定位置。

使用时，应作稳定性检查，并以稳定或相对稳定的点作为测定变形的参考点，基准点应不少于3个。

B工作基点应选设在靠近观测目标且便于连测观测点的稳定或相对稳定位置。

2.2.2、观测点的布设A建筑物上的观测点，应选设在建筑物四角，转角处及沿墙每10-15m处。

B水位观测点，为观测井内水位。

C具体观测点的位置见附图2.3观测方法及观测要求2.3.1、沉降观测：采用DS3水准仪，按四等水准测量的方法进行观测。

精度要求：观测点测站高差中误差≤1.0mm。

2.3.2、每次观测时，应符合下列要求：A采用相同的观测线路和观测方法。

B使用同一仪器和设备。

C固定观测人员。

D在基本相同的环境和条件下工作。

2.4观测周期2.4.1井点降水前，首先对观测点进行一次全面普查，在降水与开挖过程中，每天观测一次，变化较大或突变时，应加大观测次数。

2.4.2当地下室砼浇筑完成或沉降变形较小后，观测周期可以作调整或加大间隔时间进行观测，一般可以5-7天进行观测一次。
