柴油机基本知识(潍柴动力)

潍柴wp2hq190e61发动机结构原理
潍柴WP2HQ190E61发动机是一种涡轮增压中冷的柴油发动机，其结构原理如下：
1. 缸体和缸盖：发动机由多个气缸组成，每个气缸都有一个缸体和一个缸盖。

缸体是发动机的主体结构，承受着高温高压下的爆炸力。

缸盖则覆盖在缸体顶部，密封并固定气缸。

2. 活塞和连杆：在每个气缸内都有一个活塞和一个连杆。

活塞在气缸内上下运动，通过连杆与曲轴相连，将活塞运动转换为曲轴的旋转运动。

3. 进气系统：发动机采用了涡轮增压和中冷技术，通过增压器将进气压力提高，提高燃烧效率。

同时，中冷器将进气冷却，增加进气密度，提高气缸充气效果。

4. 燃油系统：燃油系统主要包括燃油供给装置、喷油器和高压油泵。

燃油供给装置从燃油箱中提取燃油，并通过高压油泵提供高压燃油，喷油器将燃油雾化喷入气缸内。

5. 排气系统：发动机的废气通过排气门进入排气系统，然后通过排气管排出。

在排气管中，可以安装一些设备，如涡轮增压器和排气喷射器，用于提高排气性能。

6. 冷却系统：发动机通过水冷方式进行冷却，水泵将冷却液从水箱中抽取，并通过散热器散热，保持发动机在适当的温度范围内运行。

7. 曲轴和曲轴箱：连杆将活塞运动转换为曲轴的旋转运动，曲轴箱是曲轴的支撑结构，同时也起到密封曲轴箱的作用。

总的来说，潍柴WP2HQ190E61发动机采用了涡轮增压中冷技术，通过先进的进气、燃油、排气和冷却系统，提高了发动机的性能和燃烧效率。

同时，坚固的缸体和缸盖、可靠的曲轴和曲轴箱等结构设计，保证了发动机的稳定运行和可靠性。

柴油发动机原理及结构介绍一、柴油发动机的工作原理1.进气：柴油发动机通过进气门，将空气引入气缸内。

进气门一般位于气缸盖上，通过曲轴的运动来控制开启和关闭。

2.压缩：进气行程结束后，活塞开始向上运动，将进气的空气压缩到高压状态。

柴油发动机的压缩比相较于汽油发动机更高，通常为15：1到25:1之间。

3.燃烧：当活塞接近顶点时，喷油器向气缸内喷入高压燃油雾化，并与高温高压空气混合。

燃料的自燃温度较低，所以柴油发动机不需要火花塞点火，而是依靠高温高压空气自燃。

4.排气：燃烧完成后，废气通过排气门排出。

排气门位于气缸盖上，通过曲轴的运动来控制开启和关闭。

二、柴油发动机的结构1.进气系统：进气系统由进气管、进气门、进气滤清器等组成，主要用于将空气引入发动机。

同时，进气系统还包括增压器或涡轮增压器，用于增加进气气流的压力和密度，提高发动机的效率。

2.燃油系统：燃油系统负责将柴油喷入气缸中进行燃烧。

燃油系统包括燃油泵、喷油器、燃油滤清器等。

燃油泵负责将柴油从燃油箱中抽取并压力增加，然后通过高压油管输送给喷油器。

喷油器将高压燃油喷入气缸中，形成可燃的雾化燃料。

3.气缸和活塞：柴油发动机通常具有多个气缸，每个气缸内有一个活塞。

活塞在气缸内上下运动，通过连杆将动力传递给曲轴。

气缸内的活塞、气缸套、气门等都是由耐磨耗材料制成，以承受高压和高温的工作环境。

4.曲轴机构：柴油发动机的曲轴机构通过活塞和连杆将气缸的直线运动转化为曲轴的旋转运动。

曲轴由多个连杆与曲轴销连接而成，曲轴的旋转运动通过凸轮轴驱动气门开关等其他系统运动，实现发动机的各项功能。

总结：柴油发动机通过高压高温空气和燃料的混合燃烧，实现了能量的转化和传递。

它相较于汽油发动机，具有燃油效率高、扭矩大、持久耐用等优点，被广泛应用于各种车辆和机械设备中。

柴油发动机的结构复杂，由多个系统组成，各个部件的协调工作使其能够稳定可靠地运行。

潍柴动力柴油发动机培训9一、教学内容本节课我们将学习潍柴动力柴油发动机的相关知识。

教材中的章节为“柴油发动机的工作原理与维护”。

具体内容包括：柴油发动机的组成、工作原理、燃烧过程以及日常维护方法等。

二、教学目标1. 让学生了解柴油发动机的基本组成和工作原理。

2. 培养学生掌握柴油发动机的燃烧过程和日常维护方法。

3. 提高学生对潍柴动力柴油发动机的认识，激发学生对汽车维修行业的兴趣。

三、教学难点与重点难点：柴油发动机的燃烧过程和日常维护方法。

重点：柴油发动机的基本组成和工作原理。

四、教具与学具准备教具：多媒体教学设备、柴油发动机模型、图片等。

学具：笔记本、笔、学习资料等。

五、教学过程1. 实践情景引入：展示一辆装有潍柴动力柴油发动机的汽车，让学生观察并思考柴油发动机在汽车中的作用。

2. 柴油发动机的组成：引导学生了解柴油发动机的基本组成，如气缸、活塞、曲轴、涡轮增压器等。

3. 柴油发动机的工作原理：讲解柴油发动机的工作原理，包括吸气、压缩、燃烧、排气四个过程。

4. 燃烧过程：详细解析柴油发动机的燃烧过程，让学生理解燃烧室内的高温高压环境。

5. 日常维护方法：教授学生柴油发动机的日常维护方法，如更换机油、清洁空气滤清器等。

6. 随堂练习：出示相关题目，检查学生对柴油发动机组成、工作原理和维护方法的理解。

7. 例题讲解：分析实际案例，让学生学会如何诊断和解决柴油发动机故障。

8. 课后反思及拓展延伸：鼓励学生思考柴油发动机在未来发展趋势中的作用，以及汽车维修行业的发展前景。

六、板书设计柴油发动机1. 组成：气缸、活塞、曲轴、涡轮增压器等。

2. 工作原理：吸气、压缩、燃烧、排气。

3. 燃烧过程：高温高压环境。

4. 日常维护：更换机油、清洁空气滤清器等。

七、作业设计1. 题目：请简述柴油发动机的组成、工作原理和日常维护方法。

答案：柴油发动机的组成包括气缸、活塞、曲轴、涡轮增压器等。

工作原理包括吸气、压缩、燃烧、排气四个过程。

1. 什么叫柴油机？柴油机是以柴油为燃料，当空气在气缸内被压缩而产生高温，使喷入的柴油自燃，燃气因膨胀而做工的内燃机。

2. 柴油机主要有哪些机构和系统组成？柴油机主要由机体组件、曲柄连杆机构、配气机构与进排气系统、燃料供给与调节系统、润滑系统、冷却系统、起动系统、增压系统构成。

3. 柴油机完成一个工作循环需依次经过四个行程是什么？柴油机完成一个工作循环需依次经过进气行程、压缩行程、燃烧做功行程、排气行程。

4. 柴油机能够运转的三个要素是什么？空气、柴油和压力。

5. 四冲程六缸柴油机各缸的工作次序是什么？1-5-3-6-2-4或1-4-2-6-3-56. 八缸直列型柴油机各缸的工作次序是什么？1-6-2-4-8-3-7-57. 柴油机的润滑方式主要有哪几种？压力润滑（主轴承、连杆轴承、凸轮轴承）、飞溅润滑（凸轮、挺住、摇臂等）、润滑脂润滑（水泵）。

8. WD615柴油机按用途分为哪几种？车用、工程机械用、船用、发电用。

9. 柴油机的启动方式有哪些？电力启动、人力启动、压缩机启动、辅助汽油机启动。

10. WD615柴油机五大主要螺栓是指那些螺栓？连杆螺栓、汽缸盖螺栓（主、副）、飞轮螺栓、飞轮壳螺栓、主轴承螺栓。

11. WD615柴油机曲轴前段装减震器的目的是什么？如果柴油机共振振幅超过允许值，则要消减扭振，减振器增大系统阻尼，使它即使在主共振工况下也不致产生过大振幅。

12. 同一台柴油机对活塞和连杆的要求是什么？质量互差是多少？为何如此要求？同一台柴油机活塞、连杆质量互差尽可能小，连杆盖与连杆配对使用。

小的质量互差使得发动机运转平稳，往复惯性力均匀，振动小。

13. 柴油机按进气方式分为哪几种？非增压（自然吸气）、增压、增压中冷14. 常见的柴油机增压方式有哪些？机械增压、涡轮增压、气波增压、复合增压15. 请解释WD615的含义？Water diesel 6缸单缸排量1.5升16. 根据柴油机用途的不同，有哪四种功率？15min功率、1h功率、12h功率、持续功率四种17. WD615柴油机装配时常用的密封胶有哪几种？242、262、271、277、51018. WD615柴油机的气门间隙时多少？为何排气门间隙比进气门的大？进气门0.3mm，排气门0.4mm，排气门比进气门间隙大是因为：排气温度比进气温度高，膨胀更显著19. WD615柴油机的行程、缸径、总排量各是多少？行程130mm，缸径126mm，总排量9.726L20.柴油机调速器按其调整范围可分为哪几种？单级调速器、两级调速器、全程调速器、全程两级复合式调速器21. 柴油机窜气大，排除其他原因，仅考虑活塞环，你认为有哪些原因？工作一段时间后，如何判断活塞环的优劣？原因：1.活塞环转动，活塞环开口重叠；2.活塞环磨损过大；3.活塞环弹力不足判断方法：1.活塞环断面磨损的程度；2.活塞环上积碳的多少；3.活塞环外表面磨损情况（点或面接触）22. 6160柴油机相对于其他机型，机油压力低，主要有哪些特别原因？1.油底壳内机油面过低；2.从机油箱到机油泵，吸油管有漏气现象；3.机油中混入柴油或水，使机油粘度过低；4.调压阀弹簧断裂或弹簧变形，机油滤清器太脏，阻力增大；5.柴油机内机油管破裂。

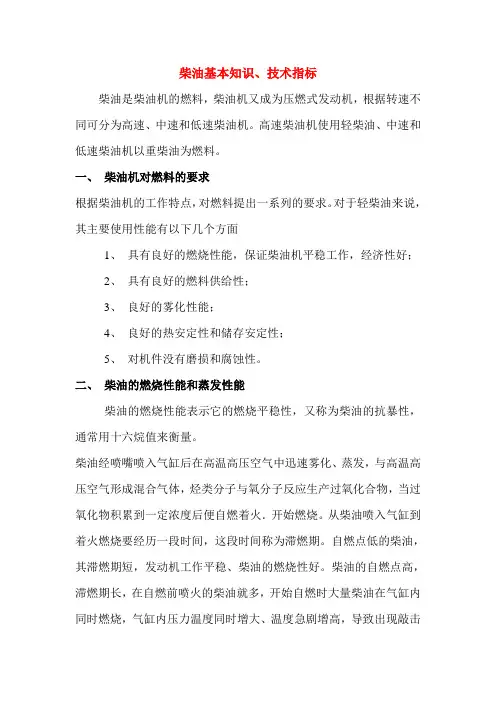

柴油基本知识、技术指标柴油是柴油机的燃料，柴油机又成为压燃式发动机，根据转速不同可分为高速、中速和低速柴油机。

高速柴油机使用轻柴油、中速和低速柴油机以重柴油为燃料。

一、柴油机对燃料的要求根据柴油机的工作特点，对燃料提出一系列的要求。

对于轻柴油来说，其主要使用性能有以下几个方面1、具有良好的燃烧性能，保证柴油机平稳工作，经济性好；2、具有良好的燃料供给性；3、良好的雾化性能；4、良好的热安定性和储存安定性；5、对机件没有磨损和腐蚀性。

二、柴油的燃烧性能和蒸发性能柴油的燃烧性能表示它的燃烧平稳性，又称为柴油的抗暴性，通常用十六烷值来衡量。

柴油经喷嘴喷入气缸后在高温高压空气中迅速雾化、蒸发，与高温高压空气形成混合气体，烃类分子与氧分子反应生产过氧化合物，当过氧化物积累到一定浓度后便自燃着火．开始燃烧。

从柴油喷入气缸到着火燃烧要经历一段时间，这段时间称为滞燃期。

自燃点低的柴油，其滞燃期短，发动机工作平稳、柴油的燃烧性好。

柴油的自燃点高，滞燃期长，在自燃前喷火的柴油就多，开始自燃时大量柴油在气缸内同时燃烧，气缸内压力温度同时增大、温度急剧增高，导致出现敲击气缸的声音、发动机过热等问题，即产生爆震现象。

结果使发动机功率下降，零件磨损增加，损坏机件等。

柴油机和汽油机的爆震现象似乎相同，但产生的原因却完全不同、汽油机是由于燃料燃料自燃点低，太容易氧化过氧化物积累过多，以致电火花点火后，火焰前锋尚未到达的区域中的温和气体便已自然．形成爆震。

柴油机的爆震原因恰恰相反，由于燃料自燃点过高不易氧化，过氧化物积累不足，迟迟不能自燃，以致在开始燃烧时气缸内的燃料积累过多而产生爆震，因此柴油机要求自燃点低的燃料，而汽油机则要求使用自燃点高的燃料。

三、柴油的雾化性能和供油性能柴油产品标准中规定了粘度、凝点、机械杂质和水分等一系列保证柴油雾化和供油性能的指标。

柴油检测验收方法：油车到达用户指定地点，先取样，通过目测观察，油样追求清纯透明，无杂质、无水痕迹、无浮悬物，再参考油温和窗外温度，用密度计测量，如在柴油指标允许范围，并且油样无浓烈刺激气味，则可以认定油品基本合格。

柴油机知识点总结一、柴油机的基本原理柴油机是一种内燃机，利用柴油作为燃料，通过压缩空气使柴油自燃来产生动力。

其工作原理主要包括进气、压缩、喷油、燃烧和排气等步骤。

1. 进气：气缸活塞向下运动，使气缸容积增大，在此时进气门打开，使空气进入气缸中。

2. 压缩：气缸活塞向上运动，使得进入气缸中的空气被压缩，温度和压力随之升高。

3. 喷油：在压缩阶段，喷油泵将高压柴油喷射到气缸中，形成细小的柴油雾滴。

4. 燃烧：柴油雾滴在高压和高温的条件下，迅速燃烧，产生大量热能，推动活塞向下运动。

5. 排气：活塞运动到底死点时，排气门打开，排出燃烧后的废气。

二、柴油机的分类根据燃料供给方式、气缸排列方式和冷却方式等不同，柴油机主要可以分为以下几类：1. 柴油机根据燃料供给方式可分为常凸轴燃油喷射机、共轨式直喷柴油机等。

2. 根据气缸排列方式，可以分为直列式、V型柴油机等。

3. 根据冷却方式，可以分为水冷式和空冷式柴油机。

另外，根据用途的不同，柴油机还可以分为工业柴油机、船用柴油机和汽车柴油机等。

三、柴油机的结构和工作原理1. 柴油机的结构柴油机主要由气缸、活塞、进气系统、喷油系统、燃烧室、排气系统、曲轴连杆机构和冷却系统等部件组成。

2. 进气系统进气系统的主要作用是将外界空气引入气缸内进行压缩。

其主要部件包括进气管、进气门、进气歧管、增压器等。

3. 喷油系统喷油系统主要由高压油泵、喷油器和喷油管路等部件组成，其作用是对柴油进行高压喷射。

4. 燃烧室燃烧室是喷油器喷射柴油并燃烧产生动力的地方，其结构和燃烧室形式会影响到柴油发动机燃烧工作的效率和性能。

5. 排气系统排气系统主要由排气管、排气门、涡轮增压器等部件组成，其作用是将燃烧后的废气排出气缸。

6. 曲轴连杆机构曲轴连杆机构将气缸活塞的来回直线运动转换成曲轴的旋转运动，最终驱动车辆或机械设备。

7. 冷却系统冷却系统通过流体循环将柴油发动机产生的热量散发出去，以维持发动机正常工作温度。

BOSCH电控共轨系统曝潍柴内部培训资料● 柴油机喷油技术的发展柴油机喷油技术经历了传统的纯机械操纵式喷油和现代的电控操纵式喷油这两个发展阶段。

而现代电控喷油技术的崛起，则应归功于计算机技术和传感检测技术的迅猛发展。

目前电控喷油技术已从初期的位置控制型发展到时间控制型。

现代电控喷油技术实现的手段主要有电控泵喷嘴、电控单体泵以及电控共轨系统。

● 电控喷油系统的介绍泵喷嘴（UIS）在泵喷嘴系统中喷油泵和喷油嘴组成一个单元。

每个发动机气缸都在其缸盖上装有这样一个单元，它或者直接通过摇臂或者间接的由发动机凸轮轴通过推杆来驱动。

单体泵（UPS）单体泵系统工作方式跟泵喷嘴相同，它是一种模块式结构的高压喷射系统。

与泵喷嘴系统不同的是，其喷油嘴和油泵用一根较短的喷射油管连接，单体泵系统中每个气缸都设置一个PF单柱塞喷油泵，由发动机的凸轮轴驱动。

共轨系统（CRS）在共轨式蓄压器喷射系统中，ECU通过接收各传感器的信号，借助于喷油器上的电磁阀，让柴油以正确的喷油压力在正确的喷油点喷射出正确的喷油量，保证柴油机最佳的燃烧比、雾化和最佳的点火时间，以及良好的经济性和最少的污染排放。

电控高压共轨和电控单体泵优劣势对比共轨系统的特点柴油机共轨式电控燃油喷射技术是一种全新的技术，因为它集成了计算机控制技术、现代传感检测技术以及先进的喷油结构于一身。

它不仅能达到较高的喷射压力、实现喷射压力和喷油量的控制，而且能实现预喷射和后喷，从而优化喷油特性形状，降低柴油机噪声和大大减少废气的排放量。

该技术的主要特点是：1.采用先进的电子控制装置及配有高速电磁开关阀，使得喷油过程的控制十分方便，并且可控参数多，益于柴油机燃烧过程的全程优化；2.采用共轨方式供油，喷油系统压力波动小，各喷油嘴间相互影响小，喷射压力控制精度较高，喷油量控制较准确；3.高速电磁开关阀频响高，控制灵活，使得喷油系统的喷射压力可调范围大，并且能方便地实现预喷射、后喷等功能，为优化柴油机喷油规律、改善其性能和降低废气排放提供了有效手段；4.系统结构移植方便，适应范围宽，不像其它的几种电控喷油系统，对柴油机的结构形式有专门要求；尤其是高压共轨系统，均能与目前的小型、中型及重型柴油机很好匹配。

潍柴柴油发电参数摘要：一、潍柴柴油发电机组简介二、潍柴柴油发电机组技术参数1.输出功率2.稳态电压调整率3.电压波动率4.功率因数5.输出电压6.输出电流7.稳态频率调整率8.额定频率9.额定转速10.燃油牌号11.燃油消耗12.机组重量13.噪声三、潍柴柴油发电机组型号及配件四、潍柴柴油发电机组的应用场景正文：潍柴柴油发电机组是一种以柴油为燃料，通过潍柴发动机驱动发电机产生电能的设备。

它广泛应用于应急电源、野外施工、企业备用电源等场景。

潍柴柴油发电机组的性能主要取决于其技术参数。

以下是潍柴柴油发电机组的主要技术参数：1.输出功率：根据不同型号，潍柴柴油发电机组的输出功率可在30KW-1200KW 之间。

2.稳态电压调整率：潍柴柴油发电机组的稳态电压调整率应小于1%。

3.电压波动率：电压波动率是指电压在一定时间内的变化幅度，潍柴柴油发电机组的电压波动率应小于0.5%。

4.功率因数：功率因数是指有功功率与视在功率之比，潍柴柴油发电机组的功率因数应大于0.8（滞后）。

5.输出电压：潍柴柴油发电机组的输出电压为400V/230V。

6.输出电流：根据不同型号，潍柴柴油发电机组的输出电流可在54A-3800A 之间。

7.稳态频率调整率：潍柴柴油发电机组的稳态频率调整率应小于1%。

8.额定频率：潍柴柴油发电机组的额定频率为50Hz。

9.额定转速：潍柴柴油发电机组的额定转速为1500rpm。

10.燃油牌号：潍柴柴油发电机组燃油牌号采用标准0#轻柴油（常温）。

11.燃油消耗：潍柴柴油发电机组的燃油消耗为209g/kW·h。

12.机组重量：潍柴柴油发电机组的机组重量根据型号不同，一般在600kg-3000kg 之间。

13.噪声：潍柴柴油发电机组的噪声（LP7m）应小于95dB（A）。

潍柴柴油发电机组型号众多，常见的有HQ30GF、HQ50GF、HQ100GF等。

配件方面，潍柴柴油发电机组主要包含潍柴发动机、发电机、控制器、燃油箱、滤清器等。

九年级物理柴油机的知识点柴油机作为一种内燃机，是常见的汽车发动机之一。

它以柴油为燃料，在内部燃烧过程中产生动力。

本文将详细介绍九年级物理中与柴油机相关的知识点。

1. 柴油机的工作原理柴油机采用压燃式燃烧，其工作原理可以简要概括为以下几个步骤：1.1 进气阶段：柴油机进气阶段是通过活塞下行，活塞从气缸顶部吸入新鲜空气。

1.2 压缩阶段：活塞回升时，将吸入的空气压缩至较高的压力和温度。

1.3 燃烧阶段：在压缩末期，高压和高温的空气中喷射入燃油。

由于高温和高压，燃油被迅速燃烧，产生爆发力推动活塞向下。

1.4 排气阶段：完成燃烧后，废气通过排气阀排出，并开始新的循环。

2. 柴油机的构造柴油机通常由几个主要部分组成，每个部分都有着特定的功能。

以下是柴油机常见的构造：2.1 活塞和气缸：活塞在气缸内作往复运动，通过连杆和曲轴传递动力。

2.2 燃油喷射系统：燃油泵将柴油送入喷油嘴，喷油嘴将燃油细化和喷射到气缸内。

2.3 曲轴和连杆机构：连杆与曲轴相连，将活塞的上下运动转换为旋转运动，驱动车辆前进。

2.4 散热系统：通过冷却剂循环来保持柴油机的正常运行温度。

3. 柴油机的优点和应用相比汽油发动机，柴油机具有以下优点：3.1 节能：柴油机的热效率较高，能量利用率较好，使用相同能量的柴油可以行驶更远的距离。

3.2 动力强劲：柴油机具有较高的扭矩输出，适合用于重载工况和长途运输。

3.3 经济性高：柴油燃料价格相对较低，加之燃料消耗较少，因此柴油机在长途货运等领域得到广泛应用。

4. 柴油机的维护与保养为了确保柴油机的正常工作和延长其使用寿命，需要进行适当的维护和保养：4.1 定期更换机油和机滤：机油和机滤起到润滑和过滤的作用，定期更换可以防止发动机零件因磨损和杂质积累而损坏。

4.2 清洁燃油系统：保持燃油系统的清洁可以提高燃油的喷射效果和燃烧效率。

4.3 注意冷却系统：定期清洗冷却系统以防止堵塞和过热现象的发生。

4.4 检查和调整喷油嘴：定期检查和调整喷油嘴的工作状态，以确保喷油效果和燃油的合理使用。

柴油机基础知识第一章柴油机基础知识第一节柴油机概述内燃机是一种复杂的能量转换机器。

随着技术水平的不断提高，各种类型内燃机的构造及其布置也就各有差异。

往复活塞式内燃机的基本构造，都由下列二个机构和五个系统所组成。

以柴油作燃料,当空气在气缸内受压缩而产生高温，使喷入的柴油自然，燃气膨胀而作功的内燃机，称为柴油机。

我国现生产柴油机的功率覆盖面为 2.2—47280KW，柴油机的气缸直径65—900mm，转速5.6—4400r/min。

特点：易于起动、操作维护方便、结构紧凑、体积小、重量轻、便于运输安装、经济性好、使用范围广，是较理想的动力机械，广泛用作发电、船舶、排灌、汽车、拖拉机和工程机械等动力。

第二节柴油机分类按照工作循环分类：二冲程柴油机和四冲程柴油机；按照气缸数量分类：单缸柴油机和多缸柴油机；按照汽缸排列方式分类：立式、卧式、直列式、斜置式、V形、X形、W形、对置汽缸、对置活塞等；按照冷却方式分类：水冷柴油机和风冷柴油机；按照进气方式分类：自然吸气式和增压式；增压式可分为：低增压、中增压、高增压和超高增压等；按照曲轴转速分类：高速机、中速机、低速机；按照用途分类：固定式、移动式；第三节柴油机工作原理按照一定规律，不断地将柴油和空气送入气缸，柴油在气缸内着火燃烧，放出热能，高温高压的燃气推动活塞作功，将热能转化成机械能。

四冲程柴油机的正常运转通过以下四个工作过程来完成;进气过程:活塞由上止点移动到下止点，即曲轴的曲柄内0°转到180°(活塞位于第一冲程上止点时，曲轴的曲柄位置定为0°)。

在这个冲程中，进气门打开，新鲜空气被吸入气缸。

压缩过程:活塞由下止点移动到上止点，即曲柄由180°转到360°。

在这个冲程中，气缸内的气体被压缩;燃烧膨胀过程（工作过程）:活塞再由上止点移动到下止点，即曲柄由360°转到540°。

在这个冲程中燃气膨胀做功，所以又称为工作冲程或做功冲程。
