为什么单片机不能直接驱动继电器和电磁阀

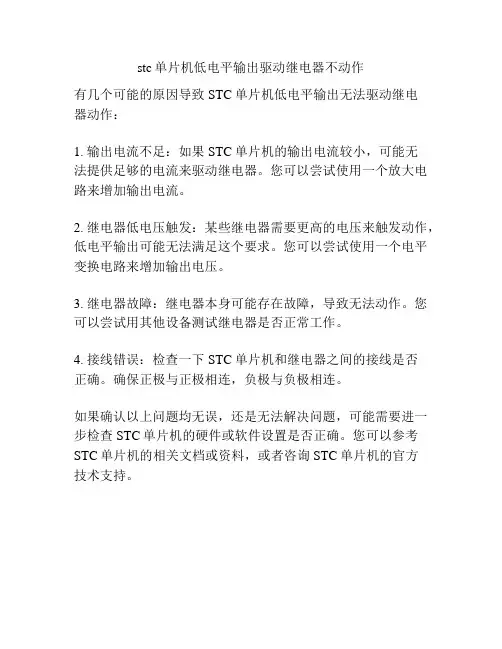

stc单片机低电平输出驱动继电器不动作
有几个可能的原因导致STC单片机低电平输出无法驱动继电
器动作：
1. 输出电流不足：如果STC单片机的输出电流较小，可能无
法提供足够的电流来驱动继电器。

您可以尝试使用一个放大电路来增加输出电流。

2. 继电器低电压触发：某些继电器需要更高的电压来触发动作，低电平输出可能无法满足这个要求。

您可以尝试使用一个电平变换电路来增加输出电压。

3. 继电器故障：继电器本身可能存在故障，导致无法动作。

您可以尝试用其他设备测试继电器是否正常工作。

4. 接线错误：检查一下STC单片机和继电器之间的接线是否
正确。

确保正极与正极相连，负极与负极相连。

如果确认以上问题均无误，还是无法解决问题，可能需要进一步检查STC单片机的硬件或软件设置是否正确。

您可以参考STC单片机的相关文档或资料，或者咨询STC单片机的官方
技术支持。

用单片机控制继电器用单片机控制继电器2010-05-2516:13首先看看继电器的驱动这是典型的继电器驱动电路图,这样的图在网络上随处可以搜到,并且标准教科书上一般也是这样的电路图为什么要明白这个图的原理?单片机是一个弱电器件,一般情况下它们大都工作在5V甚至更低.驱动电流在mA级以下.而要把它用于一些大功率场合,比如控制电动机,显然是不行的.所以,就要有一个环节来衔接,这个环节就是所谓的"功率驱动".继电器驱动就是一个典型的、简单的功率驱动环节.在这里,继电器驱动含有两个意思:一是对继电器进行驱动,因为继电器本身对于单片机来说就是一个功率器件;还有就是继电器去驱动其他负载,比如继电器可以驱动中间继电器,可以直接驱动接触器,所以,继电器驱动就是单片机与其他大功率负载接口.这个很重要,因为,一直让我们的电气工程师(我指的是那些没有学习过相应的电子技术的)感到迷惑不解的是:一个小小的芯片,怎么会有如此强大的威力来控制像电动机这样强大的东西?怎么样理解这个电路图?要理解这个电路,其实也比较容易.那么请您按照我的思路来,应该没有问题:首先的,里面的三极管很重要.三极管是电子电路里很重要的一个元件.怎么样理解三极管呢?简单的来说三极管有两个作用一个是放大作用,一个是开关作用.(严格来讲开关作用是放大作用的极限情况,不过没关系,把两者分开,更便于理解它的工作原理).在这里,我们只了解它跟本电路有关的开关作用.首先把三极管想成一个水龙头.上面的Vcc就是水池,继电器是一个水轮机,下面的GND是比水池低的任何一点.刚才说过,三极管就是水龙头,它的把手就是那个带有电阻的引脚.现在,单片机的某一个需要控制这个继电器电路的输出引脚就是一只"手",当单片机的这个引脚输出低电平的时候,就像"手"在打开三极管"水龙头",水就从上往下流,继电器"水轮机"就开始转起来了.反之,如果是输出高电平,"手"就开始关"水龙头",继电器"水轮机"因为没有水流下来,就会停止.这就是三极管的开关作用.简单的理解和记忆就是:三极管是一个开关器件,其实你真的可以将它看成是一个开关,只不过它不是用手来控制,而是用电压(电流)来控制的,因此,三极管有些时候也被称做电子开关(与机械开关相区别).图上还有一个东西,是保护二极管,如果不需要深入理解的话,你大可不必追就为什么有它存在,但是一定得记住,只要是用三极管驱动继电器的场合,一般都有它的存在.需要特别注意的是它的接法:并联在继电器两端阴极一定是接Vcc【电子制作实验室-转】这里我们先要安装好51试验板上的两个轻触按钮开关，我们采用的是独立式按钮开关，也就是说将开关直接连接到电源的地和单片机的对应引脚之间，这里K1接到单片机的P3.6引脚，K2接到P3.7。

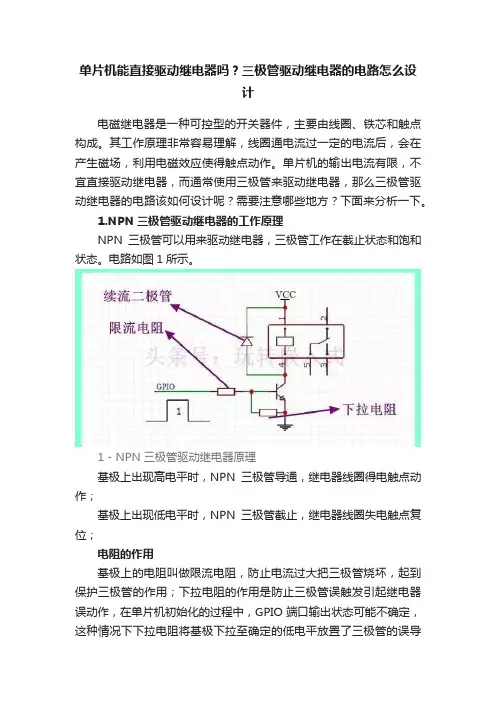

单片机能直接驱动继电器吗？三极管驱动继电器的电路怎么设计电磁继电器是一种可控型的开关器件，主要由线圈、铁芯和触点构成。

其工作原理非常容易理解，线圈通电流过一定的电流后，会在产生磁场，利用电磁效应使得触点动作。

单片机的输出电流有限，不宜直接驱动继电器，而通常使用三极管来驱动继电器，那么三极管驱动继电器的电路该如何设计呢？需要注意哪些地方？下面来分析一下。

1.NPN三极管驱动继电器的工作原理NPN三极管可以用来驱动继电器，三极管工作在截止状态和饱和状态。

电路如图1所示。

1 - NPN三极管驱动继电器原理基极上出现高电平时，NPN三极管导通，继电器线圈得电触点动作；基极上出现低电平时，NPN三极管截止，继电器线圈失电触点复位；电阻的作用基极上的电阻叫做限流电阻，防止电流过大把三极管烧坏，起到保护三极管的作用；下拉电阻的作用是防止三极管误触发引起继电器误动作，在单片机初始化的过程中，GPIO端口输出状态可能不确定，这种情况下下拉电阻将基极下拉至确定的低电平放置了三极管的误导通。

二极管的作用图中的二极管叫做续流二极管，反向并联在线圈的两端。

我们知道继电器线圈呈现感性负载特性，在线圈失电的瞬间，线圈会阻碍电流的变化，使得线圈两端会产生反向的电动势，这个电位可能会比较大，导致三极管CE极之间的电压比较高超过其耐压值从而使三极管被击穿，而这个二极管就为反向电动势提供了一条泄放通道，保护了三极管，使其不被击穿。

2.PNP三极管驱动继电器的工作原理PNP三极管也可以用来继电器，接电路原理图与NPN三极管稍有区别，其电路如图2所示。

2 - PNP三极管驱动继电器原理基极的电阻也起到限流作用，保护三极管。

PNP三极管是通过电阻将基极上拉至VCC，这个电阻叫做上拉电阻，在单片机的GPIO的输出状态不确定的时候，将基极电平置为高电平，不让PNP三极管误导通。

3.继电器为什么都接在集电极通过以上两个电路可以看出，继电器都接在了三极管集电极。

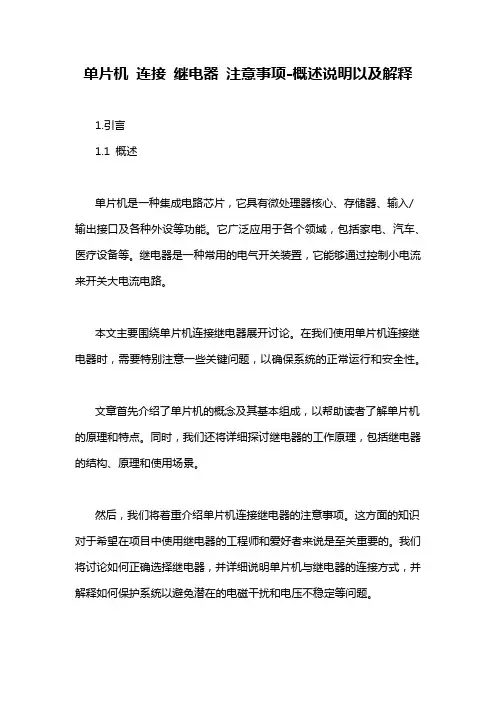

单片机连接继电器注意事项-概述说明以及解释1.引言1.1 概述单片机是一种集成电路芯片，它具有微处理器核心、存储器、输入/输出接口及各种外设等功能。

它广泛应用于各个领域，包括家电、汽车、医疗设备等。

继电器是一种常用的电气开关装置，它能够通过控制小电流来开关大电流电路。

本文主要围绕单片机连接继电器展开讨论。

在我们使用单片机连接继电器时，需要特别注意一些关键问题，以确保系统的正常运行和安全性。

文章首先介绍了单片机的概念及其基本组成，以帮助读者了解单片机的原理和特点。

同时，我们还将详细探讨继电器的工作原理，包括继电器的结构、原理和使用场景。

然后，我们将着重介绍单片机连接继电器的注意事项。

这方面的知识对于希望在项目中使用继电器的工程师和爱好者来说是至关重要的。

我们将讨论如何正确选择继电器，并详细说明单片机与继电器的连接方式，并解释如何保护系统以避免潜在的电磁干扰和电压不稳定等问题。

最后，我们将对单片机连接继电器的注意事项进行总结，并展望在未来，随着技术的不断发展，单片机与继电器结合的应用前景。

希望通过本文的介绍，读者们能够更全面地了解单片机连接继电器的注意事项，为他们的项目开发提供参考和指导。

1.2文章结构文章结构是指文章的组织结构和内容安排，它起到了承上启下的作用，为读者提供了整个文章的脉络和逻辑关系。

在本文的结构组织中，主要包括引言、正文和结论三个部分。

引言部分主要是对文章的背景、目的和意义进行介绍和阐述，为读者引入主题，引起读者的兴趣，同时指明文章的方向和篇章结构。

正文部分是文章的核心部分，包括单片机介绍、继电器工作原理和单片机连接继电器的注意事项。

具体分为三个小节进行叙述：2.1 单片机介绍部分主要对单片机的基本概念进行介绍，包括其定义、特点、应用领域等，为后续的内容提供基础和背景知识。

2.2 继电器工作原理部分主要对继电器的基本工作原理进行阐述，包括继电器的结构、工作方式、连接方法等，为后续的内容提供理论支持和分析依据。

单片机控制强电继电器的原理单片机控制强电继电器的原理是利用单片机的控制信号来控制继电器的工作状态。

首先，了解单片机和继电器的基本原理是很重要的。

单片机是一种集成电路，它集成了中央处理器、内存、输入/输出接口和其他辅助电路。

它可以用来控制和处理各种数字和模拟信号。

继电器是一种电流电压转换设备，它能够在控制信号发生变化时，通过绝缘电磁原理来控制高电流的通断。

继电器通常由电磁继电器和固态继电器两种类型。

下面是单片机控制强电继电器的基本原理：1. 硬件连接：首先，将单片机的IO口与继电器的控制端相连接。

这样单片机就可以通过IO口输出高低电平的控制信号来控制继电器的工作。

2. 编程控制：在单片机的程序中，编写相应的代码来控制IO口的输出信号。

可以使用高级语言如C语言或汇编语言来编写程序代码。

3. 信号逻辑：根据实际应用的需求，确定IO口输出高低电平信号和继电器的工作状态之间的对应关系。

通常，可以设置IO口输出高电平信号来控制继电器的吸合，输出低电平信号来使继电器断开。

4. 电流保护：在控制继电器的电路中需要考虑电流保护。

继电器通常具有控制电流和工作电流的限制。

单片机的IO口有一定的驱动能力，但可能不足以直接驱动继电器，所以可以使用驱动电路来增加IO口的驱动能力。

5. 隔离保护：为了保护单片机免受强电干扰或电压反扑，通常在单片机与继电器之间加入隔离电路。

例如，可以使用光耦隔离器或继电器驱动芯片等来实现隔离保护。

6. 程序设计：在单片机的程序中，编写控制继电器的代码。

可以使用单片机的GPIO口或特殊功能寄存器来设置IO口的输出状态，从而控制继电器的工作。

7. 验证和调试：编写完控制继电器的代码后，需要进行验证和调试。

可以通过使用调试工具或示波器来监测IO口的信号，确保控制信号正确生成，并且继电器的工作符合预期。

在实际应用中，单片机控制强电继电器的原理可以应用于各种场合。

例如，可以利用单片机控制继电器来实现家庭自动化系统、工业自动化控制、电力系统的电气保护等。

单片机与继电器的接口设计与电路控制在电子领域中，单片机和继电器是常见的元器件，它们在电路设计和控制系统中起着重要作用。

本文将重点介绍单片机与继电器的接口设计及电路控制，帮助读者更好地理解和应用这两者之间的关系。

一、单片机与继电器的基本原理单片机作为一种集成了微处理器、存储器和各种输入输出接口的集成电路，是现代电子产品中常用的控制核心。

而继电器则是一种电磁设备，用于在控制系统中进行电气信号的开关控制。

单片机与继电器的接口设计，就是通过单片机的输出口来控制继电器的通断，从而实现对外部设备的控制。

二、单片机与继电器的接口设计在单片机与继电器的接口设计中，需要考虑到继电器的驱动电压和电流、单片机的输出电压和电流能力，以及继电器的稳定工作状态等因素。

一般来说，可通过晶体管来实现单片机与继电器的接口设计，具体步骤如下：1. 首先确定继电器的工作电压和电流需求，选择合适的继电器型号。

2. 根据继电器的电气特性，设计相应的继电器驱动电路，包括继电器的控制信号、电源线路和保护元件等。

3. 通过晶体管来连接单片机和继电器，实现单片机对继电器的控制。

4. 在电路设计中注意保护继电器和单片机的安全，可添加过压保护、过流保护等电路。

5. 最后进行电路布局和焊接，确保实现可靠的接口设计。

三、单片机控制继电器的应用单片机控制继电器的应用非常广泛，例如用于家居智能控制系统、工业自动化生产线、智能仪表监测等领域。

通过单片机控制继电器，可以实现对各种电器设备的精确控制，提高系统的智能化和自动化水平。

在实际应用中，需要根据具体的控制需求来设计单片机程序，并充分考虑继电器的工作特性来优化控制算法。

同时，需要测试和验证控制系统的稳定性和可靠性，确保在长期运行中不会出现故障。

综上所述，单片机与继电器的接口设计及电路控制是电子技术领域中重要的内容之一，通过合理设计和实现，可以实现对各种设备的精确控制，并在实际应用中发挥重要作用。

希望本文的介绍可以帮助读者更好地理解和运用单片机与继电器在电路设计和控制系统中的应用。

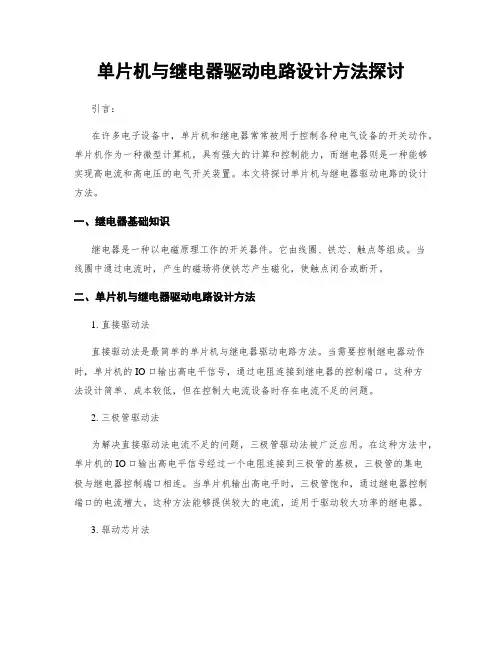

单片机与继电器驱动电路设计方法探讨引言：在许多电子设备中，单片机和继电器常常被用于控制各种电气设备的开关动作。

单片机作为一种微型计算机，具有强大的计算和控制能力，而继电器则是一种能够实现高电流和高电压的电气开关装置。

本文将探讨单片机与继电器驱动电路的设计方法。

一、继电器基础知识继电器是一种以电磁原理工作的开关器件。

它由线圈、铁芯、触点等组成。

当线圈中通过电流时，产生的磁场将使铁芯产生磁化，使触点闭合或断开。

二、单片机与继电器驱动电路设计方法1. 直接驱动法直接驱动法是最简单的单片机与继电器驱动电路方法。

当需要控制继电器动作时，单片机的IO口输出高电平信号，通过电阻连接到继电器的控制端口。

这种方法设计简单、成本较低，但在控制大电流设备时存在电流不足的问题。

2. 三极管驱动法为解决直接驱动法电流不足的问题，三极管驱动法被广泛应用。

在这种方法中，单片机的IO口输出高电平信号经过一个电阻连接到三极管的基极，三极管的集电极与继电器控制端口相连。

当单片机输出高电平时，三极管饱和，通过继电器控制端口的电流增大。

这种方法能够提供较大的电流，适用于驱动较大功率的继电器。

3. 驱动芯片法为了进一步提高驱动能力，驱动芯片法被提出。

常用的驱动芯片如ULN2003、ULN2803等。

这些芯片能够提供更大的电流输出能力，同时还具有可靠的保护功能，防止继电器因反电动势损坏单片机。

4. 光电隔离法在一些需要电气隔离的场合，光电隔离法被采用。

这种方法通过使用光电耦合器将单片机和继电器驱动电路进行电气隔离。

单片机的IO口通过光电耦合器产生控制信号，光耦输出端控制继电器的驱动电路。

这样可以有效地防止电气干扰、提高系统的可靠性。

总结：单片机与继电器驱动电路的设计方法多种多样，根据实际应用需求选择合适的方法至关重要。

直接驱动法简单易实现，适用于小功率继电器的控制；三极管驱动法能够提供较大的电流，适用于较大功率继电器的驱动；驱动芯片法具有更高的电流输出能力和保护功能；而光电隔离法能够实现电气隔离，提高系统的可靠性。

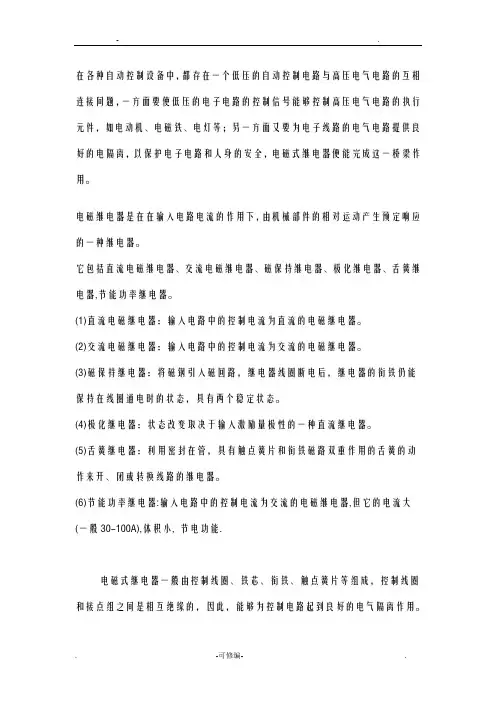

在各种自动控制设备中，都存在一个低压的自动控制电路与高压电气电路的互相连接问题，一方面要使低压的电子电路的控制信号能够控制高压电气电路的执行元件，如电动机、电磁铁、电灯等；另一方面又要为电子线路的电气电路提供良好的电隔离，以保护电子电路和人身的安全，电磁式继电器便能完成这一桥梁作用。

电磁继电器是在在输入电路电流的作用下，由机械部件的相对运动产生预定响应的一种继电器。

它包括直流电磁继电器、交流电磁继电器、磁保持继电器、极化继电器、舌簧继电器,节能功率继电器。

(1)直流电磁继电器：输入电路中的控制电流为直流的电磁继电器。

(2)交流电磁继电器：输入电路中的控制电流为交流的电磁继电器。

(3)磁保持继电器：将磁钢引入磁回路，继电器线圈断电后，继电器的衔铁仍能保持在线圈通电时的状态，具有两个稳定状态。

(4)极化继电器：状态改变取决于输入激励量极性的一种直流继电器。

(5)舌簧继电器：利用密封在管，具有触点簧片和衔铁磁路双重作用的舌簧的动作来开、闭或转换线路的继电器。

(6)节能功率继电器:输入电路中的控制电流为交流的电磁继电器,但它的电流大(一般30-100A),体积小, 节电功能.电磁式继电器一般由控制线圈、铁芯、衔铁、触点簧片等组成，控制线圈和接点组之间是相互绝缘的，因此，能够为控制电路起到良好的电气隔离作用。

当我们在继电器的线圈两头加上其线圈的额定的电压时，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。

这样吸合、释放，从而达到了在电路中的接通、切断的开关目的。

下面是一个小型信号继电器HK4100F-DC5V-SH的实物照片和主要技术参数。

HK4100F电磁继电器主要技术参数：品牌：汇科（HUI KE）型号：HK4100F-DC5V-SH 外形尺寸（mm）：10.5*15.5*11.8mm（W*L*H）重量：3.5g 触点参数：触点形式：1C（SPDT）触点负载：3A 220V AC/30V DC阻抗：≤100mΩ额定电流：3A电气寿命：≥10万次机械寿命：≥1000万次线圈参数：阻值(士10%)：120Ω线圈功耗：0.2W产地：中国额定电压：DC 5V吸合电压：DC 3.75V释放电压：DC 0.5V工作温度：-25℃～+70℃绝缘电阻：≥100MΩ线圈与触点间耐压：4000VAC/1分钟触点与触点间耐压：750VAC/1分钟图1一、继电器驱动原理下图2是S51增强型单片机实验板上HK4100F继电器驱动电路原理图，三极管T5的基极B接到单片机的P3.6，三极管的发射极E接到继电器线圈的一端，线圈的另一端接到＋5V电源VCC上；继电器线圈两端并接一个二极管IN4148，用于吸收释放继电器线圈断电时产生的反向电动势，防止反向电势击穿三极管T5及干扰其他电路；R3和发光二极管LED9组成一个继电器状态指示电路，当继电器吸合的时候，LED9点亮，这样就可以直观的看到继电器状态了。

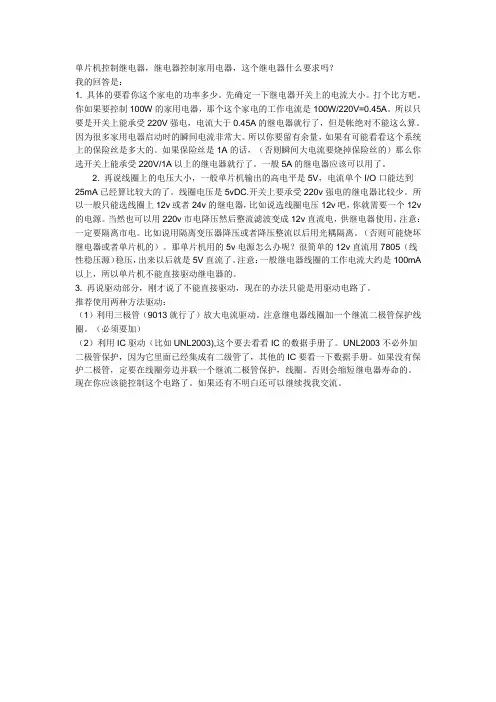

单片机控制继电器，继电器控制家用电器，这个继电器什么要求吗？我的回答是：1. 具体的要看你这个家电的功率多少。

先确定一下继电器开关上的电流大小。

打个比方吧。

你如果要控制100W的家用电器，那个这个家电的工作电流是100W/220V=0.45A。

所以只要是开关上能承受220V强电，电流大于0.45A的继电器就行了，但是帐绝对不能这么算。

因为很多家用电器启动时的瞬间电流非常大。

所以你要留有余量，如果有可能看看这个系统上的保险丝是多大的。

如果保险丝是1A的话，（否则瞬间大电流要烧掉保险丝的）那么你选开关上能承受220V/1A以上的继电器就行了。

一般5A的继电器应该可以用了。

2. 再说线圈上的电压大小，一般单片机输出的高电平是5V，电流单个I/O口能达到25mA已经算比较大的了。

线圈电压是5vDC.开关上要承受220v强电的继电器比较少。

所以一般只能选线圈上12v或者24v的继电器，比如说选线圈电压12v吧，你就需要一个12v 的电源。

当然也可以用220v市电降压然后整流滤波变成12v直流电，供继电器使用。

注意：一定要隔离市电。

比如说用隔离变压器降压或者降压整流以后用光耦隔离。

（否则可能烧坏继电器或者单片机的）。

那单片机用的5v电源怎么办呢？很简单的12v直流用7805（线性稳压源）稳压，出来以后就是5V直流了。

注意：一般继电器线圈的工作电流大约是100mA 以上，所以单片机不能直接驱动继电器的。

3. 再说驱动部分，刚才说了不能直接驱动，现在的办法只能是用驱动电路了。

推荐使用两种方法驱动：（1）利用三极管（9013就行了）放大电流驱动。

注意继电器线圈加一个继流二极管保护线圈。

（必须要加）（2）利用IC驱动（比如UNL2003),这个要去看看IC的数据手册了。

UNL2003不必外加二极管保护，因为它里面已经集成有二级管了，其他的IC要看一下数据手册。

如果没有保护二极管，定要在线圈旁边并联一个继流二极管保护，线圈。

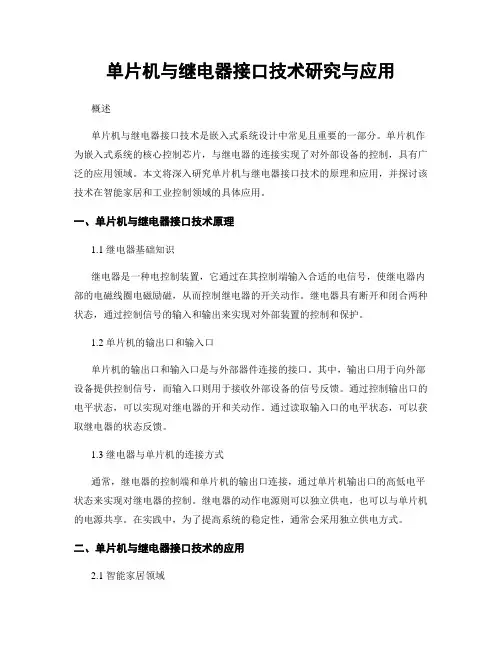

单片机与继电器接口技术研究与应用概述单片机与继电器接口技术是嵌入式系统设计中常见且重要的一部分。

单片机作为嵌入式系统的核心控制芯片，与继电器的连接实现了对外部设备的控制，具有广泛的应用领域。

本文将深入研究单片机与继电器接口技术的原理和应用，并探讨该技术在智能家居和工业控制领域的具体应用。

一、单片机与继电器接口技术原理1.1 继电器基础知识继电器是一种电控制装置，它通过在其控制端输入合适的电信号，使继电器内部的电磁线圈电磁励磁，从而控制继电器的开关动作。

继电器具有断开和闭合两种状态，通过控制信号的输入和输出来实现对外部装置的控制和保护。

1.2 单片机的输出口和输入口单片机的输出口和输入口是与外部器件连接的接口。

其中，输出口用于向外部设备提供控制信号，而输入口则用于接收外部设备的信号反馈。

通过控制输出口的电平状态，可以实现对继电器的开和关动作。

通过读取输入口的电平状态，可以获取继电器的状态反馈。

1.3 继电器与单片机的连接方式通常，继电器的控制端和单片机的输出口连接，通过单片机输出口的高低电平状态来实现对继电器的控制。

继电器的动作电源则可以独立供电，也可以与单片机的电源共享。

在实践中，为了提高系统的稳定性，通常会采用独立供电方式。

二、单片机与继电器接口技术的应用2.1 智能家居领域智能家居是近年来快速发展的领域之一。

通过将各种家电设备与单片机和继电器相连接，可以实现对室内温度、照明、门窗、安防等设备的远程控制和智能化管理。

其中，单片机与继电器接口技术扮演了至关重要的角色。

通过合理的接口设计和编程，单片机可以实现对继电器的开关动作，从而控制家电设备的工作状态。

例如，可以通过单片机控制继电器开关电灯、空调、窗帘等设备，实现智能家居的安全、舒适和节能。

2.2 工业控制领域在工业控制领域，单片机与继电器接口技术广泛应用于自动化控制系统中。

通过连接单片机和继电器，可以实现对工业设备的控制和监测。

例如，通过单片机控制继电器开关电机、气动阀门、液压马达等设备，实现自动化生产线的工艺控制和优化。

单片机控制继电器原理是怎样的
继电器是一种电磁开关，由电磁线圈和机械开关两部分组成。

当电磁线圈得到足够的电流激励时，会产生磁场，使得机械开关闭合或断开。

单片机通过控制继电器的电磁线圈电流来实现继电器的开关动作。

在单片机中，输出口可以输出高电平和低电平两种状态，分别代表逻辑1和逻辑0。

继电器的控制端接在单片机的输出口，当单片机输出高电平时，继电器的电磁线圈得到足够的电流激励，产生磁场，使得机械开关闭合。

当单片机输出低电平时，继电器的电磁线圈电流下降，磁场消失，机械开关断开。

1.确定单片机的输出口，并连接至继电器的控制端。

2.在单片机的程序中，通过代码设置输出口为高电平或低电平。

可以通过特定的语句或寄存器设置来实现。

3.当输出口为高电平时，继电器的电磁线圈获得足够的电流激励，产生磁场，机械开关闭合；当输出口为低电平时，电磁线圈的电流减小，磁场消失，机械开关断开。

通过改变输出口的电平状态，可以实现对继电器的开关状态的控制。

4.根据需要，可以在单片机的程序中设置相应的时间延迟，以控制继电器的动作时间。

通过调整延迟时间，可以控制继电器的开关速度。

需要注意的是，单片机的输出电流一般较小，不能直接驱动继电器的电磁线圈。

因此，通常需要通过驱动电路，如三极管或场效应管等，来放大单片机的输出电流，以满足继电器电磁线圈的工作电流要求。

单片机控制继电器可以应用于各种自动控制系统中，如家电控制、工业自动化控制、仪器仪表控制等。

通过合理地设置单片机的输出口，并结合相应的驱动电路，可以实现对继电器的精确控制，从而实现各种开关动作的自动化控制。

单片机中继电器的工作原理及作用1.引言随着科技的发展，单片机技术渗透到各个领域，中继电器也成为了单片机应用中常用的元器件之一、本篇文章将介绍单片机中继电器的工作原理及其作用。

2.中继电器的定义中继电器（Relay）是一种电控制装置，是当输入的量（电流、电压、功率、频率、温度、速度等参数）达到一定设定值时，通过电磁、电气或电子等方式来实现线路的自动切断、接通或自动转换等动作，从而实现电路的自动控制。

3.单片机中继电器的工作原理（1）单片机为继电器提供控制信号。

在单片机程序中，当满足一定条件时，单片机会通过I/O口输出一个高电平或低电平的信号来控制继电器的开合。

（2）继电器接收到控制信号后，通过内置的电磁机构来实现开关的动作。

当继电器接收到高电平时，电磁机构会将开关切换到闭合状态；当继电器接收到低电平时，电磁机构会将开关切换到断开状态。

（3）继电器切换状态后，通过其内部的触点来控制电路的通断。

当继电器处于闭合状态时，触点闭合，电流可以从通路1通过继电器流向通路2；当继电器处于断开状态时，触点断开，电流无法从通路1流向通路24.单片机中继电器的作用（1）功率放大作用：继电器能够承受较高的电流和电压，可以实现单片机不能直接驱动的大功率负载的操作，如电机、电磁阀等。

通过控制继电器，单片机可以间接驱动这些大功率负载，满足实际应用需求。

（2）信号隔离作用：单片机和外部电路之间可以存在信号电平不匹配、地线干扰等问题，使用中继电器可以实现信号的隔离，保证信号的可靠传输。

通过将单片机的控制信号与负载电路隔离，可以防止单片机受到负载电路中电压浪涌、电磁干扰等问题的影响，从而提高系统的可靠性。

（3）电路保护作用：继电器可以提供电路的保护功能。

在电路中，通过设置合适的保护电路，当电路中出现故障或异常时，继电器可以迅速切断电路，有效保护电气设备和元器件免受损坏。

（4）电路控制作用：继电器可以实现在电路中的开关控制功能。

通过对继电器的控制，可以实现电路的通断操作，如实现电灯的开关控制、温度的自动调节等。

单片机控制继电器原理单片机控制继电器原理继电器在电子控制领域中常常被用来进行交流电源开关的控制，而单片机作为一种常见的控制元件也常常被用于控制电路。

那么，单片机是如何控制继电器的呢？首先，我们需要了解继电器的基本工作原理。

继电器的核心部件是触点，当继电器激活时，触点会闭合或打开。

而继电器的激活信号通常是一段较小的电流信号，称为控制信号。

当控制信号沿着继电器的控制电路流动时，继电器将被激活。

接下来，我们来探讨单片机如何控制继电器。

单片机控制继电器的原理比较简单，简单来说，就是通过单片机GPIO的高低电平来控制继电器的激活和关闭。

具体的实现方法有以下两种：1. 通过直接控制继电器将继电器的控制电路连接到单片机的GPIO引脚上，当单片机的GPIO 引脚输出高电平时，继电器就会被激活，触点闭合，从而实现控制电路的通断。

当单片机的GPIO引脚输出低电平时，继电器就会被关闭，触点打开。

需要注意的是，在这种方法中，控制电路和继电器的驱动电路应该分别连接在单片机的不同引脚上，以防止电流方向相反而造成不必要的损害。

2. 通过控制继电器驱动模块继电器驱动模块是一种常见的电子元件，它可以将单片机的输出信号转化为能控制继电器的信号，从而实现对继电器的控制。

通常情况下，继电器驱动模块的输入端连接到单片机的GPIO引脚上，而输出端则连接到继电器的控制电路中，通过将单片机的输出信号转化为足够的控制电流信号，就可以实现对继电器的控制。

总体来说，单片机控制继电器的原理比较简单，主要是通过单片机输出的高低电平来控制继电器的开关，从而实现电子控制电路的通断控制。

在实际应用中，需要根据具体的需求和场景来选择合适的继电器和驱动模块，并以实验验证稳定性和可靠性。

STC单片机低电平输出驱动继电器不动作1. 引言本文将介绍如何使用STC单片机的低电平输出来驱动继电器并实现不动作的效果。

首先，我们将简要介绍STC单片机和继电器的基本知识，然后详细讨论如何通过编程实现低电平输出驱动继电器不动作的功能。

2. STC单片机简介STC单片机是一种基于8051内核的单片机，由中国的STC公司生产。

它具有低功耗、高性能、丰富的外设等特点，被广泛应用于各种嵌入式系统和电子设备中。

STC单片机的引脚具有多种功能，包括输入、输出、模拟输入输出等。

本文将重点介绍如何使用STC单片机的输出功能来驱动继电器。

3. 继电器简介继电器是一种电控开关，通过电流的大小来控制开关的状态。

它通常由电磁铁和触点组成，当电磁铁受到电流激励时，触点会闭合或断开，从而控制外部电路的通断。

继电器广泛应用于各种电子设备和系统中，如家用电器、自动化设备、工业控制等。

在嵌入式系统中，继电器常用于控制外部设备的开关，如电机、灯光等。

4. STC单片机低电平输出驱动继电器不动作的原理在通常情况下，STC单片机的IO口通过高电平或低电平来控制外部设备的开关。

当IO口输出低电平时，通常会驱动继电器闭合，使得外部设备通电；当IO口输出高电平时，通常会使继电器断开，使得外部设备断电。

然而，有时候我们需要在IO口输出低电平时，继电器保持断开状态，即不动作。

这在某些特定应用场景下很有用，比如当需要保护外部设备免受电流冲击或干扰时。

要实现低电平输出驱动继电器不动作的功能，我们可以通过编程控制IO口的状态来实现。

具体而言，我们可以将IO口配置为开漏输出，并设置为高电平状态。

这样，当我们将IO口设置为低电平输出时，实际上并没有电流通过继电器，继电器不会动作。

5. 编程实现以下是使用STC单片机编程实现低电平输出驱动继电器不动作的示例代码：#include <reg52.h>sbit Relay = P1^0; // 继电器连接的IO口void main() {Relay = 1; // 设置IO口为高电平while (1) {Relay = 0; // 设置IO口为低电平}}在上述代码中，我们首先将继电器连接的IO口定义为P1的第0位（P1^0）。

为什么单片机不能直接驱动继电器和电磁阀
 继电器概况
 继电器就是个开关，这个开关是由它内部的线圈控制的，给它的线圈通电继电器就吸合，开关就动作了。

有些人还会问什幺是线圈？看上图，1脚和2脚就线圈的两个引脚，3脚和5脚现在是通的，3脚和2脚是不通的。

如果你给1脚和2脚通电，你就会听到继电器一声响，然后3脚和4脚就通了。

 
 比如你要控制一条线的通断，就可以把这条线故意搞断以后，一端接到3脚，一端接到4脚，然后通过给线圈通电和断电，就可以控制这条线的通断了。

 1、线圈1脚和2脚加多大电压？
 这个问题，需要看你用的继电器的正面，比如我现在这个，你可以看到是05VDC，所以你可以给这个继电器的线圈通5V电，继电器就会吸合。

 2、线圈电压怎幺加？。

微机控制系统中电磁阀和继电器干扰的抑制措施发布时间：2008-10-12 来源：应用领域：自动化控制引言在热控调试的过程中，由于电磁阀或继电器的干扰导致微机板卡通道甚至整个板卡损坏的现象屡见不鲜．随着微机控制系统的普及，目前无论大小机组的热控专业都大量地采用计算机控制，而电磁阀和继电器又是控制设备中不可缺少的控制电器，因此抑制电磁阀或继电器的干扰对微机控制系统具有极其重要的意义．在成套控制系统中，常由可编程序控制器（PLC）或计算机分散型控制系统（DCS）的输出装置来控制电磁阀或继电器，由于种种原因这些输出装置（板卡）的抗干扰能力不尽相同，在上电调试之前应对这些回路进行必要的评估性测试，采取相应的抗干扰措施，杜绝损坏板卡通道或整块板卡的现象．1电磁阀的干扰及抑制措施电磁阀按驱动电源分为直流电磁阀和交流电磁阀．电磁阀是典型的感性负载．接通电磁阀线圈时，铁心尚未闭合，电感很小，所以交流电磁阀的启动电流冲击很大，约为稳态时电流的6～10倍．虽然此电流的绝对值并不大，一般不至于造成干扰，但必须充分评估输出板卡的容量是否能承受这种电流冲击的影响．电磁阀断电时，在线圈两端和连接导线上会出现很高的浪涌电压，并伴有衰减的高频振荡，这是一种很强的瞬变干扰，如果不采取抑制措施，不仅影响开关器件或触点，也会干扰电子装置的工作，甚至损坏电子元器件．1．1交流电磁阀的干扰抑制在施工中接触最多的是交流220V或交流110V电源驱动的交流电磁阀，除了需抑制切断线圈时的瞬变干扰外，还需抑制由低压电源带来的干扰，常用的方式有以下两种：1继电器控制，如图1所示．采用继电器控制时，除断开时的电弧和放电造成干扰外，还有接触时由于触点的弹跳现象形成脉冲列式的干扰．一般应采用RC吸收回路，既能抑制接通和断开时的干扰，又保护了继电器的触点．为了方便也可以把RC吸收回路并联在触点上，以起到保护触点的作用．但是当连接线过长时，往往在抑制干扰方面起不到应有的作用，这一点通过梅县电厂Ⅱ期工程和现场试验已得到证实．图1中，虽然继电器起隔离作用，但其线圈是易发生干扰的电感线圈，因此输出板卡与继电器之间必须采用光电隔离．当控制器某输出通道有输出时，该通道的光电耦合器中的发光二极管流过电流而发光，此光线使光电耦合器中的光敏三极管饱和导通，于是继电器线圈电触点闭合．由于发光二极管和光敏三极管没有电气联系，故能实现电气隔离．2双向晶闸管控制．该控制方式就是采用固态继电器或交流无触点继电器控制电磁阀，由于双向晶闸管的关断特性，此方式只能用于交流电磁阀的控制，如图2所示．．双向晶闸管可以直接连接到交流负载回路，但是为了避免切断负载时的干扰，输出线上感应的干扰及动力电源的共模干扰等侵入控制器内部，仍需用光电在元件与控制器内部实现隔离，同时还要在双向晶闸管上并联RC吸收回路来缓冲关断时双向晶闸管上的电压变化．因为电磁阀是感性负载，负载电流滞后于电源电压，当驱动电压反相时，负载电流开始减少，经过一段时间后变为零，此时双向晶闸管才开始关断．但此刻突然加于阻断的双向晶闸管上的电压已很大，由于电压上升率很大，可能使双向晶闸管又导通，产生误动作，甚至损坏，所以必须使用RC吸收回路．R和C的数值取决于线路和电磁阀线圈的参数，但对一般应用场合，R为100Ω，C为0．1μF即可．C过大和R过小时，虽然能提高抑制效果，但会加大双向晶闸管关断时的漏电流，存在电磁阀不能由吸合变为释放的危险．1．2直流电磁阀的干扰抑制图1所示的方法适合于直流电磁阀，而图3所示的晶体管控制的方法也比较常用．当输出时，光电耦合器接受控制器内部回路来的输出信号，发光二极管发光，耦合器的输出端光敏三极管饱和导通．为驱动用晶体管提供基极电流，电磁阀闭合．由于晶体管关断时间很短，切断线圈时的感应电压很高，所以同样必须在线圈上并联RC回路或者并联二极管、稳压管等．1．3吸收回路的安装方法RC等吸收回路应如图4a所示，直接并联在交流或直流电磁阀线圈的两端，而不能像图4b那样接在电子控制装置侧．原因是现场施工中连接线一般都很长，其分布参数将影响吸收回路发挥作用．只在线圈处安装吸收回路也是不够的，因为切断电磁阀时，长连接线的分布参数在过渡过程中产生的干扰仍会影响控制装置的工作，最好的安装方法如图4c所示，在控制装置的驱动侧配置合适的吸收器件．2继电器和接触器的干扰和抑制措施继电器和接触器都是感性负载，所用的干扰抑制措施与电磁阀所采用的措施基本相同．不过从小的控制用继电器到大负载用的接触器的容量相差很悬殊．对小的继电器或接触器，通常由可编程序控制器或微机直接进行控制，而对大容量的接触器往往需通过辅助继电器进行控制．一般情况下，触点容量30A以下者RC回路为470Ω和0．1μF，触点容量30A 以上者，RC回路为470Ω和0．47μF．3热控调试过程中应注意的问题1充分了解输出装置和电磁阀继电器的规格形式，确定是否必要增加RC回路．由于设计不够细致或厂家自身原因，电子输出装置不具备必要的抗干扰措施，或者抗干扰的能力不强．因此，通电调试前应仔细核对有关规格参数，充分评估电子输出装置的抗干扰能力．2认真检查线路的敷设情况，评估因长距离连线而产生的影响．3根据实际情况确定是否增加抗干扰措施及具体实施方法，如上述正确安装吸收回路法，必要时可以做一些现场试验．4由于干扰的不确定性，因此对干扰问题必须进行耐心的观察和评估，切勿掉以轻心，做到一劳永逸关于自动化装置受干扰及抗干扰措施的分析作者：彭岳云时间：2007-11-25 12:02:00来源：论文天下论文网摘要：电磁兼容是现代自动化装置抗电磁干扰能力方面非常关注的目标。

单片机怎么驱动继电器用ULN和三极管驱动比较理想，光耦效率不高。

ULN2003通常做驱动用。

如果用NPN三极管，那么继电器一端接电源，出来了接NPN的集电极，发射极接地，基极接控制信号。

注意：单片机的IO口驱动能力不够，加一片ULN2003来驱动继电器，一个ULN2003可以驱动7个继电器，ULN2803可以驱动8个。

驱动电流最大为500mA。

单片机控制继电器，继电器控制家用电器，这个继电器什么要求吗？1. 具体的要看你这个家电的功率多少。

先确定一下继电器开关上的电流大小。

打个比方吧。

你如果要控制100W的家用电器，那个这个家电的工作电流是100W/220V=0.45A。

所以只要是开关上能承受220V强电，电流大于0.45A的继电器就行了，但是帐绝对不能这么算。

因为很多家用电器启动时的瞬间电流非常大。

所以你要留有余量，如果有可能看看这个系统上的保险丝是多大的。

如果保险丝是1A的话，（否则瞬间大电流要烧掉保险丝的）那么你选开关上能承受220V/1A 以上的继电器就行了。

一般5A的继电器应该可以用了。

2. 再说线圈上的电压大小，一般单片机输出的高电平是5V，电流单个I/O口能达到25mA已经算比较大的了。

线圈电压是5vDC.开关上要承受220v强电的继电器比较少。

所以一般只能选线圈上12v或者24v的继电器，比如说选线圈电压12v吧，你就需要一个12v的电源。

当然也可以用220v市电降压然后整流滤波变成12v直流电，供继电器使用。

注意：一定要隔离市电。

比如说用隔离变压器降压或者降压整流以后用光耦隔离。

（否则可能烧坏继电器或者单片机的）。

那单片机用的5v电源怎么办呢？很简单的12v直流用7805（线性稳压源）稳压，出来以后就是5V直流了。

注意：一般继电器线圈的工作电流大约是100mA以上，所以单片机不能直接驱动继电器的。

3. 再说驱动部分，刚才说了不能直接驱动，现在的办法只能是用驱动电路了。

推荐使用两种方法驱动：（1）利用三极管（9013就行了）放大电流驱动。
