E6B2系列编码器接线方法

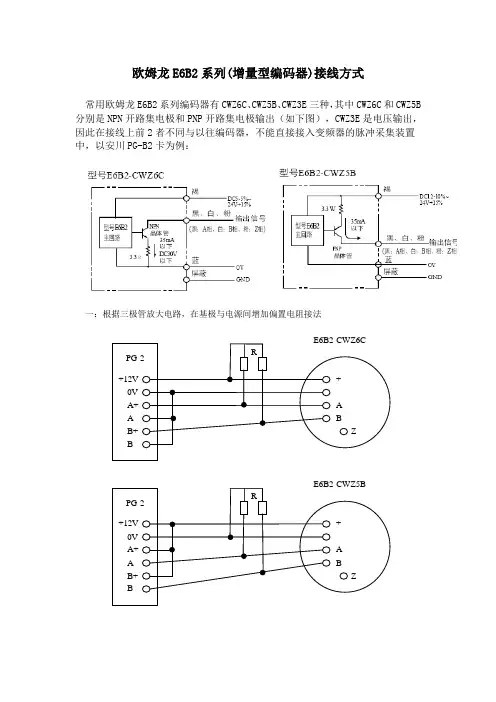

欧姆龙E6B2系列(增量型编码器)接线方式
常用欧姆龙E6B2系列编码器有CWZ6C 、CWZ5B 、CWZ3E 三种，其中CWZ6C 和CWZ5B 分别是NPN 开路集电极和PNP 开路集电极输出（如下图），CWZ3E 是电压输出，因此在接线上前2者不同与以往编码器，不能直接接入变频器的脉冲采集装置中，以安川PG-2卡为例：
一：根据三极管放大电路，在基极与电源间增加偏置电阻接法
PG-
+120A A B B E6B2-C +-A B
Z
R
其中R取值680欧~2000欧，0.5W
其中针对安川PG-B2卡应选用680~1000欧的电阻
针对ABB PRBA01编码器模块应选用15V （1000~1500欧），24V（1500~2000欧）的电阻（ABB只能用偏置电阻接法,且A-B-不能同OV短接，出差前注意带电阻。
）
PRBA +15
A
A
B
B
E6B2-C
+
-
A
B
Z R
若出现下列情况，则适当减少电阻阻值：
A：脉冲信号不稳定，编码器反馈数值波动较大
B：正方向信号反馈数值正常，负方向反馈数值基本没有C：反馈数值响应慢，电机运行电流不正常
二：直连法
PG-+12
A
A
B
B E6B2-C
+
-
A
B
Z
PG-+12
A
A
B
B E6B2-C
+
-
A
B
Z
此接法经过实际运用信号正常，但有反映在超频下有可能发生异常，请在使用此连接方式时注意观察。

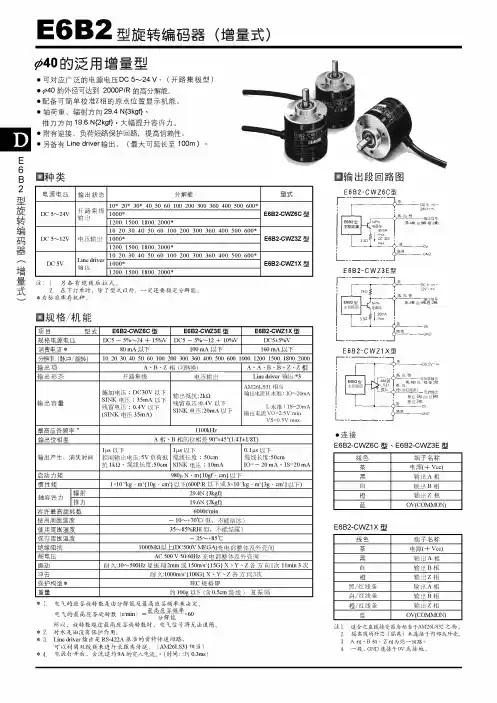

旋转编码器E6B2-CWZ3E
1. 简介
旋转编码器是一种用于测量旋转角度的设备。
其中，E6B2-CWZ3E是一种类型
常见的旋转编码器，由欧姆龙制造。
它可以测量高达360度的旋转角度，并将其
转化为数字信号输出。
2. 原理
E6B2-CWZ3E旋转编码器工作原理基于同步旋转编码器（incremental rotary encoder）。
同步旋转编码器采用定位标记来跟踪旋转轴的每次旋转，将旋转轴旋
转的角度转化为脉冲数输出。
E6B2-CWZ3E的输出脉冲数可以达到5000脉冲/转。
3. 特点
E6B2-CWZ3E有如下特点：
1.小尺寸，安装方便。
2.高精度：该旋转编码器的输出脉冲数可以达到5000脉冲/转，可以
实现对旋转角度高精度的测量。
3.耐用性：使用寿命长。
4. 应用
E6B2-CWZ3E旋转编码器广泛应用于各种领域，如机械设计、自动化控制、电
子设备等。
由于其轻便便于安装、高精度且使用寿命长的特点，E6B2-CWZ3E旋
转编码器在机器人配套件、轴控制系统、制造工业、汽车工程等领域得到了广泛的应用。
5. 安装
E6B2-CWZ3E旋转编码器内置安全扣簧，可轻松安装在设备上。
其最常见的安
装方法是通过安装法兰将其连接到设备轴的端部。
6. 总结
在工业自动化中，旋转编码器发挥着重要的作用。
E6B2-CWZ3E旋转编码器作
为一款常见旋转编码器，以其小尺寸、高精度和耐用性的优点，成为了众多企业的首选。
欧姆龙E6B2系列(增量型编码器)接线方式
常用欧姆龙E6B2系列编码器有CWZ6C、CWZ5B、CWZ3E三种，其中CWZ6C和CWZ5B 分别是NPN开路集电极和PNP开路集电极输出（如下图），CWZ3E是电压输出，因此在接线上前2者不同与以往编码器，不能直接接入变频器的脉冲采集装置中，以安川PG-B2卡为例：
一：根据三极管放大电路，在基极与电源间增加偏置电阻接法
其中R取值680欧~2000欧，0.5W
其中针对安川PG-B2卡应选用680~1000欧的电阻
针对ABB PRBA01编码器模块应选用15V（1000~1500欧），24V（1500~2000欧）的电阻（ABB只能用偏置电阻接法,且A-B-不能同OV短接，出差前注意带电阻。
）
若出现下列情况，则适当减少电阻阻值：
A：脉冲信号不稳定，编码器反馈数值波动较大
B：正方向信号反馈数值正常，负方向反馈数值基本没有
C：反馈数值响应慢，电机运行电流不正常
二：直连法
此接法经过实际运用信号正常，但有反映在超频下有可能发生异常，请在使用此连接方式时注意观察。
