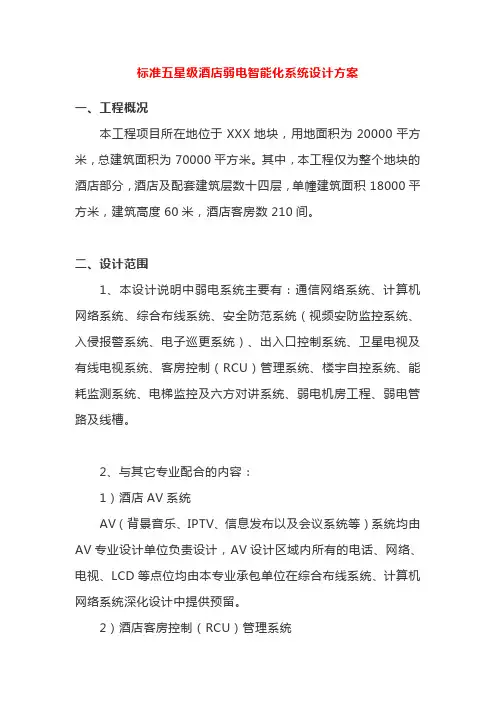

标准五星级酒店弱电智能化系统设计方案一、工程概况本工程项目所在地位于XXX地块，用地面积为20000平方米，总建筑面积为70000平方米。
其中，本工程仅为整个地块的酒店部分，酒店及配套建筑层数十四层，单幢建筑面积18000平方米，建筑高度60米，酒店客房数210间。
二、设计范围1、本设计说明中弱电系统主要有：通信网络系统、计算机网络系统、综合布线系统、安全防范系统（视频安防监控系统、入侵报警系统、电子巡更系统）、出入口控制系统、卫星电视及有线电视系统、客房控制（RCU）管理系统、楼宇自控系统、能耗监测系统、电梯监控及六方对讲系统、弱电机房工程、弱电管路及线槽。
2、与其它专业配合的内容：1）酒店AV系统AV（背景音乐、IPTV、信息发布以及会议系统等）系统均由AV专业设计单位负责设计，AV设计区域内所有的电话、网络、电视、LCD等点位均由本专业承包单位在综合布线系统、计算机网络系统深化设计中提供预留。
2）酒店客房控制（RCU）管理系统本次暂仅预留有关RCU系统的所有网络链路。
3）酒店员工消费及考勤系统酒店员工消费及考勤系统由酒店自备，本专业承包单位仅负责预留网络点位及管线等通路设计。
4）酒店电子门锁、客梯梯控系统酒店电子门锁、客梯梯控系统均由内装负责设计和实施。
5）消防广播系统酒店消防广播系统需参见机电图纸，纳入消防系统设计和招标。
三、通讯网络系统本项目通讯网络系统主要包括市政通讯、酒店程控交换机、酒店内部员工通讯以及无线对讲系统。
1、市政通讯本项目固网固话引入电信、联通2家运营商，手机信号覆盖引入电信、联通及移动3家运营商，运营商接入机房位于地下一层。
本项目通讯进线由运营商负责端接至酒店IT/PABX机房内的通讯配线架，本专业承包单位需配合提供相关的线槽、管道等通路以及机房内的机柜、配线架。
2、酒店程控交换机1）本项目采用基于IP和模拟混合技术的PABX，需提供至少3路E1（30B+D）数字中继端口，16路模拟中继端口，每间客房分配一个模拟分机端口，PABX具体规格及配置需求，具体详见技术规格说明书-电话交换机系统章节。
2）酒店采用3个PC式话务台，统一设置于总台处。
3）程控交换机需与其它相关系统（具体详见技术规格说明书-电话交换机系统章节）进行对接。
3、无线对讲系统1）本项目采用数字式对讲系统。
2）系统设置2个中继台，容纳4个工作组，以供酒店保安部、工程部、客房部及保洁部同时使用。
3）根据酒店规模，暂定50台对讲机。
4）所有基站通讯设备均应连接到应急电源及UPS电源，停电时自动切换至后备电源供电，来电时自动恢复充电，UPS需保证1小时的备电用时。
5）对讲信号覆盖区域：所有酒店的楼层（包括楼梯、电梯、电梯厅）所有公共区域、客房及机电设备用房地下室后场区域室外消防通道酒店周边50米范围内四、计算机网络系统酒店计算机网络系统主要分为有线网及无线网。
1、有线网酒店有线网主要分为酒店管理网、酒店客用网及弱电设备网。
1）酒店管理网a.酒店后场区域办公局域网、IP话机网、信息发布网均纳入酒店管理网。
b.所有楼层接入交换机按酒店办公网、设备网（IP话机网、信息发布网）分别设置。
c.酒店管理网带宽采用千兆主干、百兆到终端。
d.核心交换机设置于酒店IT/PABX机房内，均采用单核心、双引擎、双电源冗余。
2）酒店客用网a.酒店客房高速Internet网络（含无线AP）、IPTV网（仅预留线路及核心交换机端口）均纳入酒店客用网。
b.酒店客用网带宽采用千兆主干、百兆到终端。
c.核心交换机均采用单核心、双引擎、双电源冗余。
3）弱电设备网a.安保中心设置一套安防设备网，主要供视频安防监控系统使用，其它各安防子系统合用，具体配置（网络拓扑）详见视频安防监控系统图，最终须满足上海市技防办设计要求。
安防设备网纳入酒店管理网。
b.酒店工程部设置一台交换机（千兆上联光口、百兆下联电口），主要供设置于工程部BA系统的网络设备所使用。
工程部设备网纳入酒店管理网。
2、无线网（仅供客人上网）1）客人活动区域的吸顶式AP天线需采用支持双频（2.4GHz/5.8GHz）的AP。
并采用当前主流802.11a/b/g/n/ac技术。
2）无线信号覆盖采用智能AP+无线控制器AC的方式作为系统架构。
3）无线覆盖区域包括整个酒店区域，覆盖区域边缘场强大于-65dBm。
4）无线AP点位布置详见平面图。
5）除酒店客房内采用墙面式（自带网络口）的AP插座墙面安装外，其余AP均于天花内顶板下安装，每个插座及AP点至弱电间的水平布线统一采用非屏蔽六类双绞线。
五、综合布线系统1、线缆要求1）水平布线：数据及语音均采用六类4对非屏蔽双绞电缆，终端插座均采用RJ45型。
2）垂直布线：数据主干采用12芯室内多模光纤；语音主干采用25/50对室内三类大对数铜缆。
各楼层电话IDF之间布置20对（5根UTP CAT6）直至连接至电话机房的MDF。
2、配线架均安装于19英寸标准机柜中，水平铜缆连接均采用24端口RJ45快接式配线架，语音主干铜缆连接采用110型配线架，光纤连接采用LC型光配线架。
3、所有楼层弱电间第一级电话配线设备均采用RJ45型配线架，并通过RJ45-110型跳线进行数据与电话功能的互换，第二级主干电话配线架采用110型配线架。
4、信息点布置详见平面图。
所有网络、电话插座统一采用RJ45网口型面板，客房及走道处的信息点全部采用墙装式面板（86型面板）。
六、安全防范系统本项目安全防范系统主要包括安防视频监控系统、入侵报警系统以及电子巡更系统。
1、视频安防监控系统1）整个系统采用IP全数字监控，监控主机系统设置在一层消防安保中心内。
2）室内采用720P高清摄像机，另根据上海市技防办地标设计建议要求，本项目室外均采用1080P高清摄像机。
3）系统根据不同场所采用半球型摄像机、定焦摄像机、一体化快球摄像机等进行监视；大堂出入口等光线有明显变化的部位摄像机需具有宽动态功能。
4）摄像机水平布线均采用UTP CAT6，主干采用多模光纤传输。
系统网络带宽需以上海市技防办设计要求为准。
5）根据上海技防办要求，室内图像存储清晰度为720P，室外为1080P，监控图像记录保存时间不小于30天，24小时实时录像。
6）电梯轿厢内专用摄像机（12VDC）采用现场电梯电源经变压后供电，其余室内摄像机由弱电间提供AC220电源经变压转换后向摄像机提供24VAC电源。
7）系统与入侵报警报警探测器进行监控画面的联动，至少能接入128个防区的报警联动信号。
8）系统应能直接与上海安全技术防范监督管理平台进行联网。
9）摄像机布置详见平面图。
在室内有吊顶区域统一采用吸顶半球形彩色摄像机，无吊顶区域统一采用固定式枪型摄像机，最终需以现场精装情况为准。
10）每个摄像机至弱电间的水平布线统一采用一根非屏蔽六类双绞线以及单独的一根电源线，具体配线要求可参见系统图。
2、入侵报警系统1）整个系统采用总线型架构，采用微波红外双鉴探测器、声光报警器和紧急报警按钮结合的方式，入侵报警主机设置在一层消防安保中心内。
2）在酒店前台（脚踢式）、贵重物品存放处、各收银点（脚踢式）、财务出纳室（脚踢式）、人事部办公室（脚踢式）、SPA/康体中心接待处（脚踢式）、游泳池、残疾人卫生间等处需设置紧急报警按钮装置。
3）需一个指定的电话分机号用于报告紧急情况。
紧急电话需安装在这些区域：游泳池、健身中心、SPA接待台、电梯厅（除一层），并且有“紧急电话”的标签，可以直接接通电话机房和消防控制中心。
这些紧急电话没有拨号键，在电话机房和消防控制中心的紧急电话只能接听并且带来电显示来确定从何处打来。
4）在财务出纳室、重要物品间、水泵房、屋顶水箱部位以及配电站（所）均设置微波红外入侵探测器，现场室内设置布撤防键盘、现场室外及消防安保中心内设置声光报警器。
5）重要区域应结合视频监控系统的摄像机进行联动。
6）入侵报警系统相关信息的保存时间不小于30天。
7）系统备用电源采用UPS集中供电（备电1小时）方式配置，UPS 电源前端引入回路需由本项目双回路+柴油发电机备电电源回路提供。
且UPS+柴油发电机备电电源应保证系统联系工作不小于8H。
3、电子巡更系统1）采用离线巡更方式，主机设置在消防安保中心。
2）设备包括巡更按钮、手提巡更记录器、接口模块、充电装置及管理计算机，系统采用中文窗口作软件平台。
3）以下区域设置巡更站：停车场、客房走道、设备层、顶层平台、抢险救援物资仓库以及配电、发电机、水泵、锅炉、电梯设备、空调新风机、油库、通信、数据中心、安防设备等重要设备机房、以及室外等其他重要部位。
具体巡更路线由酒店管理公司确定。
4）信息钮布置详见平面图。
采用离线式巡更钮，墙面外表面安装。
七、出入口控制系统1、本项目门禁控制器采用TCP/IP型架构，主机设置在消防安保中心内。
2、以下位置需设置门禁点：1）酒店重要设备用房，如控制室/值班室、消防安保中心、IT/PABX机房等。
2）财务办公室、贵重物品保管室、人事部办公室、酒店办公区域各部门管理办公室、包裹/行李存放间、酒水及干货仓库。
3）所有外界直通酒店区域的通道处（除酒店大堂主出入口及餐饮主出入口外）、由客人区域可以直接通往后勤区域的通道处、所有通往非开放的屋顶平台通道处。
4）当火灾时，消防报警系统联动弱电间内的门禁控制器，自动解除相应防火分区逃生通道的电锁，方便人员疏散。
5）在所有作为疏散通道出入口设置的门禁点处同时设置破玻璃出门按钮，以防门禁控制系统失效时可切断电子锁线路电源强制打开电磁锁。
6）后勤区不设置梯控，酒店客梯设置梯控，客梯读卡器与客房门锁读卡器为同一品牌，由内装与电梯专业配合提供。
八、卫星电视及有线电视系统1、本项目设置一套卫星及有线电视系统，有线电视进线机房设置于地下一层，酒店卫星电视接收机房设置于机房层，同时于卫星电视接收机房屋顶面设置2个卫星基座、一个用于接收亚太6号的境外卫星节目，另一个仅作预留。
2、本工程电视信号采用全数字信号传输，用户终端电平值要求在50~65dB，每个电视机背后墙上预留2个插座：RJ45插座（IPTV）、射频同轴电视插座（TV）。
3、酒店电视节目源：当地有线电视节目（30套）、境外卫星电视节目（15套，5套预留）、酒店自办节目信号（2套）。
前端电视信号统一于卫星电视接收机房内进行混频，并通过射频同轴视频分配网络进行共网传输。
4、电视插座布置详见平面图。
采用单孔射频同轴电视插座（86型面板）。
电视插座至弱电间的水平布线统一采用SYWV-75-5型同轴电缆，具体配线要求也可参见系统图。
九、客房控制（RCU）管理系统本次暂仅预留有关RCU系统的所有网络链路。
十、楼宇自控系统1、系统为二层或三层架构，管理层采用B/S架构（标准浏览器+服务器），数据库采用开放式数据库互接（ODBC），支持OPC、DDE、SQL。
