电现象练习题

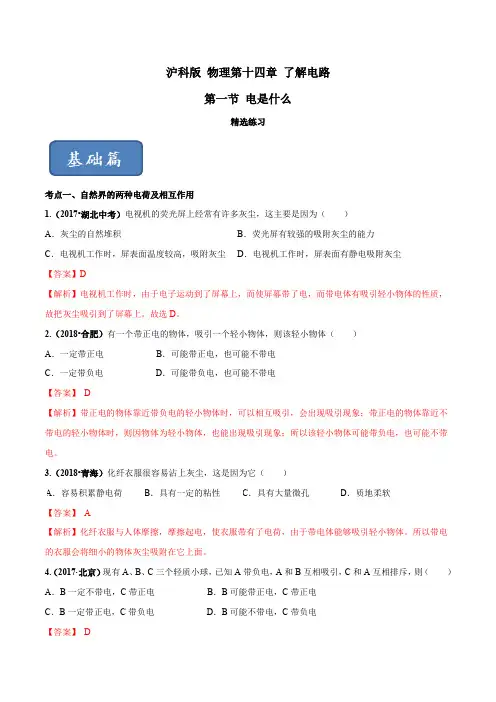

沪科版物理第十四章了解电路第一节电是什么精选练习考点一、自然界的两种电荷及相互作用1.（2017•湖北中考）电视机的荧光屏上经常有许多灰尘，这主要是因为（）A．灰尘的自然堆积B．荧光屏有较强的吸附灰尘的能力C．电视机工作时，屏表面温度较高，吸附灰尘D．电视机工作时，屏表面有静电吸附灰尘【答案】D【解析】电视机工作时，由于电子运动到了屏幕上，而使屏幕带了电，而带电体有吸引轻小物体的性质，故把灰尘吸引到了屏幕上。

故选D。

2.（2018•合肥）有一个带正电的物体，吸引一个轻小物体，则该轻小物体（）A．一定带正电B．可能带正电，也可能不带电C．一定带负电D．可能带负电，也可能不带电【答案】D【解析】带正电的物体靠近带负电的轻小物体时，可以相互吸引，会出现吸引现象；带正电的物体靠近不带电的轻小物体时，则因物体为轻小物体，也能出现吸引现象；所以该轻小物体可能带负电，也可能不带电。

3.（2018•青海）化纤衣服很容易沾上灰尘，这是因为它（）【答案】A【解析】化纤衣服与人体摩擦，摩擦起电，使衣服带有了电荷，由于带电体能够吸引轻小物体。

所以带电的衣服会将细小的物体灰尘吸附在它上面。

4.（2017·北京）现有A、B、C三个轻质小球，已知A带负电，A和B互相吸引，C和A互相排斥，则（）A．B一定不带电，C带正电B．B可能带正电，C带正电C．B一定带正电，C带负电D．B可能不带电，C带负电【答案】D【解析】已知A带负电，C和A互相排斥，根据同种电荷相排斥，所以C带负电；又因为A和B互相吸引，根据异种电荷相吸引，所以B可能带正电，根据带电体吸引轻小物体的性质，B也可能不带电。

所以B可能不带电，C带负电。

考点二、验电器5.（2017•济南）验电器是根据电荷相互的原理制成的。

【答案】同种；排斥【解析】题目考查了验电器的工作原理，同种电荷相互排斥。

6.（2017•泰安）两个完全相同的验电器，所带的电量相等，将它们的金属球接触，两验电器的金属箔片张开的角度都不发生变化（）A．两验电器一定都带正电B．两验电器一定都带负电C．两验电器都带同种电荷D．两验电器带异种电荷【答案】C【解析】（1）两个验电器带等量的同种电荷相互接触时，两个都多或都少相同数量的电子，不会发生电子的转移，两验电器的金属箔片张开的角度都不发生变化；（2）两个验电器带等量的异种电荷相互接触时，多余电子和缺少电子的数量相同，多余电子转移到缺少电子的物体上，两验电器的金属箔片都变小到闭合，达到不带电的状态。

电现象及电路专题复习一、电现象：1、带电现象、带电体：物体能够吸引轻小物体的现象叫做带电现象，带了电的物体叫做带电体.正电荷:用丝绸摩擦过的玻璃棒带的电荷. 负电荷:用毛皮摩擦过的橡胶棒带的电荷.2、带电方法：（１）、摩擦起电；（２）、接触带电；（3）、感应起电（高中学习）接触带电：用不带电的导体接触带电物体时，导体会带电，这种方法叫接触带电。

摩擦起电：用摩擦的方法使物体带电的方法叫做摩擦起电。

摩擦起电的原因：两个物体相互摩擦时,哪个物体的原子核束缚电子的本领弱,它的一些电子就会转移到另一个物体上.失去电子的物体因缺少电子而带正电,得到电子的物体因为有了多余电子而带等量的负电.摩擦起电的实质: 摩擦起电并不是创造了电荷,只是电荷从一个物体转移到另一个物体,使正负电荷分开.注意：转移的电荷是负电荷,而不是正电荷.电荷间的作用规律：同种电荷相互排斥,异种电荷相互吸引.﹡带电体之间的吸引或排斥是通过电场来实现的，电场是一种特殊的物质，通过电场带电体不需要接触就能发生相互作用3、判断物体是否带电的方法：(1)、物体能否吸引轻小物体 (2)、依据电荷间的作用规律判断(3)、用验电器检验，金属箔开说明带电，工作原理：同种电荷相互排斥4、电流：电荷的定向移动就形成电流. 物理学规定,正电荷定向移动的方向为电流的方向.电流方向的判断: 如负电荷的移动方向从A到B，则电流方向为B到A。

5、电池：是提供持续电流，把其他形式的能转化为电能的装置。

能量转换：将化学能转化为电能常见电：干电池、锂电池、纽扣电池、蓄电池等电池有正,负两个极,外部电流从正极流出,从负极流回电池.6、电流的三种效应：(1)、电流的热效应 (2)、电流的磁效应 (3)、电流的化学效应二、电路的组成：1、定义：所谓电路，就是把电源、用电器、开关用导线依次连接起来组成的电流的路径。

（理解水流与管道），一个完整的电路应该包括电源、用电器、开关、和导线四种电路元件各元件的作用：（1）电源：提供电能的装置，把其他形式的能转化为电能。

初三物理练习题电学电学是物理学的一个重要分支，研究电荷、电流、电场、电势等电现象及其相互关系。

学好电学，对于初中生来说至关重要。

下面我将为大家整理一些适合初三学生练习的物理电学题目，希望能够帮助大家巩固所学知识。

一、选择题1. 在下列几组电路中，若两电路从断点分离电路，需要断开的电路是：A. 电池、负电阻、灯泡B. 电池、开关、灯泡C. 电池、导线、灯泡D. 电池、电灯泡、电压表2. 在下列几组电路中，电流强度最大的是：A. 电阻较大、电池电压较大B. 电阻较小、电池电压较大C. 电阻较小、电池电压较小D. 电阻较大、电池电压较小3. 在下列几组电路中，电阻最小的是：A. 两个串联电阻B. 两个并联电阻C. 串联电阻和并联电阻D. 无法确定4. 相同电阻率的导线，它们的长度与电阻的关系是：A. 成正比B. 成反比C. 无关D. 无法确定5. 下列关于并联电路的说法中，正确的是：A. 总电流等于电阻之和B. 总电阻等于电阻之和C. 总电势差等于电阻之和D. 总电流等于电压之和二、填空题1. 电流强度的单位是____________。

2. 一根铜线的电阻比一根铁线的电阻大，是因为铜的电阻率比铁的电阻率____________。

3. 两个电阻分别为1欧和2欧，串联后总电阻为_________欧。

4. 两个电阻分别为1欧和2欧，并联后总电阻为_________欧。

5. 电流通过导线时产生的热量与电流强度、电阻和时间的关系为____________。

三、计算题1. 一个电灯泡的电阻是10欧，通过该灯泡的电流强度是2A，求该灯泡所消耗的电功率。

2. 一个电源的电压为5V，通过一个电阻为2欧的负载，求通过负载的电流强度。

3. 两个电阻分别为4欧和6欧，串联后连接到12V的电源上，求总电流强度。

4. 一个电路中，电阻为10欧的灯泡串联在电阻为5欧的电炉上，串联电路通过12V电源供电，求通过电炉的电流强度。

四、应用题1. 你家的电路中有两盏等电阻的灯泡，每个灯泡通过2A的电流，求这两个灯泡的电阻。

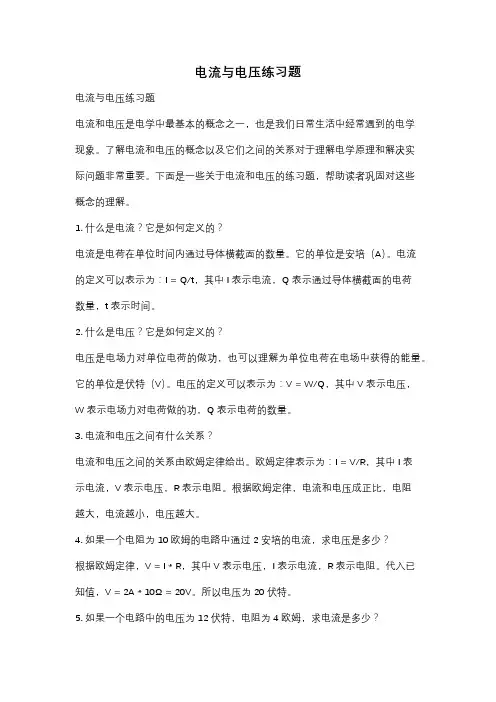

电流与电压练习题电流与电压练习题电流和电压是电学中最基本的概念之一，也是我们日常生活中经常遇到的电学现象。

了解电流和电压的概念以及它们之间的关系对于理解电学原理和解决实际问题非常重要。

下面是一些关于电流和电压的练习题，帮助读者巩固对这些概念的理解。

1. 什么是电流？它是如何定义的？电流是电荷在单位时间内通过导体横截面的数量。

它的单位是安培（A）。

电流的定义可以表示为：I = Q/t，其中I表示电流，Q表示通过导体横截面的电荷数量，t表示时间。

2. 什么是电压？它是如何定义的？电压是电场力对单位电荷的做功，也可以理解为单位电荷在电场中获得的能量。

它的单位是伏特（V）。

电压的定义可以表示为：V = W/Q，其中V表示电压，W表示电场力对电荷做的功，Q表示电荷的数量。

3. 电流和电压之间有什么关系？电流和电压之间的关系由欧姆定律给出。

欧姆定律表示为：I = V/R，其中I表示电流，V表示电压，R表示电阻。

根据欧姆定律，电流和电压成正比，电阻越大，电流越小，电压越大。

4. 如果一个电阻为10欧姆的电路中通过2安培的电流，求电压是多少？根据欧姆定律，V = I * R，其中V表示电压，I表示电流，R表示电阻。

代入已知值，V = 2A * 10Ω = 20V。

所以电压为20伏特。

5. 如果一个电路中的电压为12伏特，电阻为4欧姆，求电流是多少？根据欧姆定律，I = V / R，其中I表示电流，V表示电压，R表示电阻。

代入已知值，I = 12V / 4Ω = 3A。

所以电流为3安培。

6. 如果一个电路中的电流为0.5安培，电压为6伏特，求电阻是多少？根据欧姆定律，R = V / I，其中R表示电阻，V表示电压，I表示电流。

代入已知值，R = 6V / 0.5A = 12Ω。

所以电阻为12欧姆。

7. 如果一个电路中的电阻为8欧姆，电压为24伏特，求电流是多少？根据欧姆定律，I = V / R，其中I表示电流，V表示电压，R表示电阻。

【物理】物理生活用电专题练习(及答案)一、生活用电选择题1．电冰箱、洗衣机、空调等家用电器都使用三孔插座，插座中有一个孔是用来接地的．若在你家中这个孔没有接地，将会发生的现象是（）A. 插座因耗电增加而烧毁B. 这孔接地是为了更好的让家用电器散热C. 家用电器不能正常工作D. 人接触家用电器外壳时有可能发生触电事故【答案】D【解析】【解答】解：洗衣机、空调、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使外壳带电，若接上地线，即便漏电，电流也就通过地线流入大地，而防止了触电事故的发生．故选D．【分析】三孔插座的左边接零线，右端接火线，中间接地线，有金属外壳的电器与三孔插座相接时，用电器的金属外壳就接地了，这样可以防止金属外壳带电，造成触电事故．2．如图所示的四种现象中，符合安全用电原则的是（）A. 在没有断开电源的情况下换灯泡B. 使用绝缘层破损的电线C. 用湿抹布擦拭正在工作的台灯D. 用绝缘棒挑开通电的裸导线【答案】 D【解析】【解答】解：A、不断开开关，直接更换不亮的电灯泡，由于灯泡上带电，容易引起触电事故，所以更换灯泡时先断开开关，A不符合安全用电原则；B、电线绝缘层破损后，防止引发触电事故，B不符合安全用电原则；C、用湿布擦拭正在发光的电灯，湿布导电容易使人触电，C不符合安全用电原则；D、用绝缘棒挑开通电的裸导线，避免发生触电事故，D符合安全用电原则。

故答案为：D。

【分析】安全用电的原则是：①不接触低压带电体；②不靠近高压带电体.3．“生活处处有物理，留心观察皆学问”．下面对有关现象的解释，正确的是（）A. 塑料吸盘能贴在光滑的墙上是利用了大气压强B. 用高压锅煮食物容易熟，是因为液体沸点随气体压强的增大而降低C. 家庭电路中的电灯、插座、电视机是串联的D. 保险丝熔断后，可以用铜丝替代【答案】A【解析】【解答】A、塑料挂钩的吸盘能贴在光滑的墙上，是因为受到大气压强的作用，A 符合题意；B、用高压锅煮饭，是利用了锅内气压升高，水的沸点升高的原理，B不符合题意；C、我国家庭电路中的电灯、插座、电视机是并联的，不是串联的，C不符合题意；D、家庭电路中的保险丝熔断后，绝对不能用铁丝或铜丝代替，否则或发生火灾，D不符合题意．故答案为：A．【分析】（1）大气对浸在它里面的物体产生压强，即大气压强；（2）高压锅是利用锅内气压增大、沸点升高的原理煮熟食物的；（3）家庭电路中各电器之间，插座和电器之间是并联的；（4）保险丝应选用电阻率大，熔点低的材料．4．关于家庭电路和安全用电，下列说法中正确的是（）A. 低于220V的电压都是安全电压B. 家庭电路中空气开关跳闸，一定是发生了短路C. 电冰箱的金属外壳应该用导线接地D. 家用电能表上的示数显示了家庭用电器消耗的总功率【答案】 C【解析】【解答】解：A、人体安全电压不高于36V，A不符合题意；B、家庭电路中空气开关跳闸，是由于电流过大，其原因除了短路外，还可能是用电器的总功率过大，B不符合题意；C、电冰箱的金属外壳应该用导线接地，防止金属外壳漏电时发生触电事故，C符合题意；D、家用电能表上的示数显示了家庭用电器消耗的电能，不是电功率，D不符合题意。

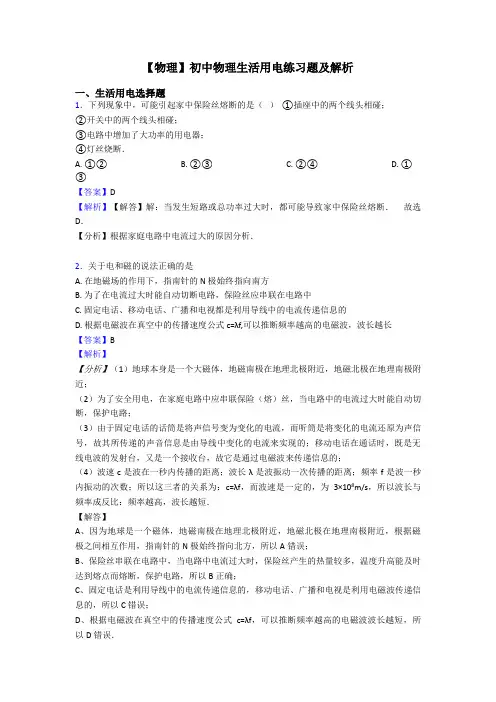

【物理】初中物理生活用电练习题及解析一、生活用电选择题1．下列现象中，可能引起家中保险丝熔断的是（）①插座中的两个线头相碰；②开关中的两个线头相碰；③电路中增加了大功率的用电器；④灯丝烧断．A. ①②B. ②③C. ②④D. ①③【答案】D【解析】【解答】解：当发生短路或总功率过大时，都可能导致家中保险丝熔断．故选D．【分析】根据家庭电路中电流过大的原因分析．2．关于电和磁的说法正确的是A. 在地磁场的作用下，指南针的 N 极始终指向南方B. 为了在电流过大时能自动切断电路，保险丝应串联在电路中C. 固定电话、移动电话、广播和电视都是利用导线中的电流传递信息的D. 根据电磁波在真空中的传播速度公式c=λf,可以推断频率越高的电磁波，波长越长【答案】B【解析】【分析】（1）地球本身是一个大磁体，地磁南极在地理北极附近，地磁北极在地理南极附近；（2）为了安全用电，在家庭电路中应串联保险（熔）丝，当电路中的电流过大时能自动切断，保护电路；（3）由于固定电话的话筒是将声信号变为变化的电流，而听筒是将变化的电流还原为声信号，故其所传递的声音信息是由导线中变化的电流来实现的；移动电话在通话时，既是无线电波的发射台，又是一个接收台，故它是通过电磁波来传递信息的；（4）波速c是波在一秒内传播的距离；波长λ是波振动一次传播的距离；频率f是波一秒内振动的次数；所以这三者的关系为：c=λf，而波速是一定的，为3×108m/s，所以波长与频率成反比：频率越高，波长越短．【解答】A、因为地球是一个磁体，地磁南极在地理北极附近，地磁北极在地理南极附近，根据磁极之间相互作用，指南针的N极始终指向北方，所以A错误；B、保险丝串联在电路中，当电路中电流过大时，保险丝产生的热量较多，温度升高能及时达到熔点而熔断，保护电路，所以B正确；C、固定电话是利用导线中的电流传递信息的，移动电话、广播和电视是利用电磁波传递信息的，所以C错误；D、根据电磁波在真空中的传播速度公式c=λf，可以推断频率越高的电磁波波长越短，所以D错误．故选B．【点评】本题考查了地磁场、保险丝的使用方法、固定电话和移动电话传递声信息的媒介、电磁波的波速波长与频率的关系，是一道综合性题目．3．如图是一条刚装好的家庭电路，在未装保险丝之前，有经验的电工师傅先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0正常发光；当只闭合S2时，L0不发光；当只闭合S3时，L0和L3发光都偏暗。

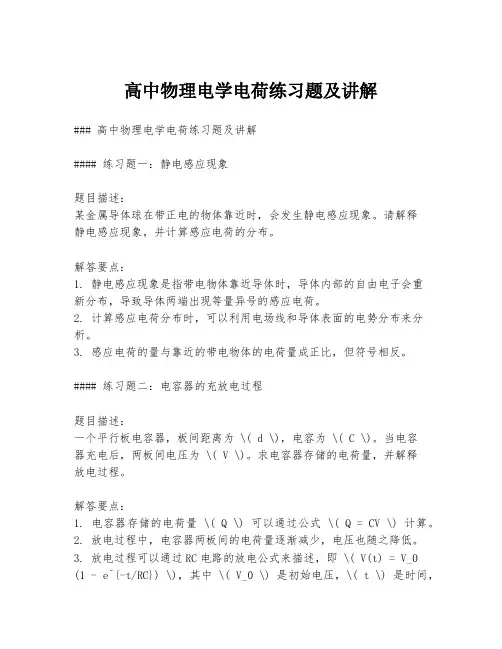

高中物理电学电荷练习题及讲解### 高中物理电学电荷练习题及讲解#### 练习题一：静电感应现象题目描述：某金属导体球在带正电的物体靠近时，会发生静电感应现象。

请解释静电感应现象，并计算感应电荷的分布。

解答要点：1. 静电感应现象是指带电物体靠近导体时，导体内部的自由电子会重新分布，导致导体两端出现等量异号的感应电荷。

2. 计算感应电荷分布时，可以利用电场线和导体表面的电势分布来分析。

3. 感应电荷的量与靠近的带电物体的电荷量成正比，但符号相反。

#### 练习题二：电容器的充放电过程题目描述：一个平行板电容器，板间距离为 \( d \)，电容为 \( C \)。

当电容器充电后，两板间电压为 \( V \)。

求电容器存储的电荷量，并解释放电过程。

解答要点：1. 电容器存储的电荷量 \( Q \) 可以通过公式 \( Q = CV \) 计算。

2. 放电过程中，电容器两板间的电荷量逐渐减少，电压也随之降低。

3. 放电过程可以通过RC电路的放电公式来描述，即 \( V(t) = V_0 (1 - e^{-t/RC}) \)，其中 \( V_0 \) 是初始电压，\( t \) 是时间，\( R \) 是电路的总电阻，\( C \) 是电容。

#### 练习题三：欧姆定律的应用题目描述：一段导线，电阻为 \( R \)，通过它的电流 \( I \) 为 \( 2A \)，求导线两端的电压。

解答要点：1. 根据欧姆定律 \( V = IR \)，可以直接计算导线两端的电压。

2. 电压 \( V \) 等于电流 \( I \) 与电阻 \( R \) 的乘积。

3. 应用欧姆定律时，需要注意电流和电阻的单位应保持一致。

#### 练习题四：电场强度的计算题目描述：一个点电荷 \( q \) 产生一个电场，求距离点电荷 \( r \) 处的电场强度 \( E \)。

解答要点：1. 点电荷产生的电场强度 \( E \) 可以通过库仑定律的推导公式\( E = k \frac{q}{r^2} \) 计算。

专题46-生活中的静电现象-2023届中考物理一轮复习专题练习（解析版）一、单选题1．如图所示，是闪电产生的电流通过避雷针的示意图，下列说法中正确的是（）A．制作避雷针的材料为绝缘体B．云层中的正电荷通过避雷针传入大地C．图中的电流方向是从避雷针到大地D．云层带正电是通过摩擦创造了电荷【答案】C【解析】A．制作避雷针的材料应该容易导电，为导体，故A错误；BC．云层带正电荷，避雷针工作时尖端放电，负电荷从大地定向移动到避雷针，因此电流的方向是从避雷针到大地，故B错误，C正确；D．闪电是云层的放电现象，云层在运动过程中与空气摩擦失去电子，云层带正电，摩擦起电，是电荷的转移，不能创造电荷，故D错误。

2．摩擦起电是日常生活中常见的现象，这种现象在某些场所出现可能会引发安全事故。

下图是张贴在加油站的安全标识，与摩擦起电有关的是（）A．禁止烟火B．熄火加油C．禁止拨打手机D．禁止穿脱化纤服装【答案】D。

【解析】A．加油站内有大量挥发的燃油，遇明火极易发生燃烧、爆炸，所以要禁止烟火，故A不符合题意；B．汽车发动机工作时，排气口不断排出高温废气，甚至夹带有火星，遇到油气极易着火，所以要熄火加油，故B不符合题意；C．拨打手机时，手机内电流不稳定，容易产生电火花，使油气着火，故C不符合题意；D．在穿脱化纤服装时，容器因摩擦带电，一旦产生放电现象极易引燃油气，故D符合题意。

3．如图所示，是加油站里必备装置——“静电释放器”的结构图。

人在提油枪加油前，必须用手触摸圆球清除身体上的静电，防止静电火花引起汽油爆炸。

下列有关说法正确的是（）A．“除电”时，人体、圆球、金属杆、导电线与大地连通B．金属杆上端的圆球可以用橡胶或玻璃制成C．人体带的电荷是人体与衣服摩擦过程中创造出来的D．若人体带有负电，“除电”时，电流方向是从圆球流向大地【答案】A。

【解析】AB．“除电”时，人体、圆球、金属杆、导电线与大地连通，将电荷导入大地，故金属杆上端的圆球必须是导体，只有这样才能形成通路，故A正确，B错误；C．人体带的电荷是人体与衣服摩擦过程中电荷发生转移，故C错误；D．若人体带有负电，“除电”时，负电荷从人体转移到大地，所以电流的方向是从大地流向圆球，故D错误。

静电现象与应用练习题一、选择题1、下列现象中，不属于静电现象的是（）A 冬天脱毛衣时会听到“噼啪”声B 用塑料梳子梳头时头发会随着梳子飘起C 雷雨天气时，天空中划过的闪电D 磁铁吸引铁钉解析：D 选项中磁铁吸引铁钉是因为磁力作用，不是静电现象。

A选项冬天脱毛衣时听到“噼啪”声是由于毛衣和身体摩擦产生静电放电。

B 选项用塑料梳子梳头时头发随梳子飘起，是因为梳子和头发摩擦产生静电，使得头发带上同种电荷相互排斥。

C 选项雷雨天气天空中划过的闪电是云层间静电积累到一定程度后的放电现象。

所以答案选D。

2、下列材料中，通常情况下属于绝缘体的是（）A 金属B 人体C 橡胶D 大地解析：绝缘体是指不容易导电的物质。

C 选项橡胶通常情况下不容易导电，属于绝缘体。

A 选项金属是良好的导体。

B 选项人体在一定条件下可以导电。

D 选项大地也是导体。

所以答案选 C。

3、为了防止静电带来的危害，下列做法中不正确的是（）A 在加油站禁止使用手机B 飞机的机轮上装有搭地线C 印染厂车间保持一定的湿度D 用金属容器盛放易燃液体解析：D 选项用金属容器盛放易燃液体不能防止静电带来的危害。

金属容器容易导电，可能会因静电放电引发危险。

A 选项在加油站禁止使用手机，是因为手机在使用时可能产生电火花，引发汽油燃烧。

B 选项飞机的机轮上装有搭地线，能及时将飞机飞行过程中产生的静电导走。

C 选项印染厂车间保持一定的湿度，可以减少静电的产生。

所以答案选 D。

4、下列关于静电现象的说法中，正确的是（）A 静电只有危害，没有任何益处B 静电复印是利用静电的吸附作用C 静电除尘是利用静电的排斥作用D 避雷针是利用静电的吸引作用解析：B 选项静电复印是利用静电的吸附作用，将墨粉吸附到纸张上。

A 选项静电既有危害也有益处，例如静电除尘、静电复印等都是静电的应用。

C 选项静电除尘是利用静电的吸附作用，将灰尘吸附到电极上。

D 选项避雷针是利用尖端放电，将云层中的电荷引入大地，避免建筑物遭受雷击，不是利用静电的吸引作用。

电现象及电路专题复习一、电现象：1、带电现象、带电体：物体能够吸引轻小物体的现象叫做带电现象，带了电的物体叫做带电体.正电荷:用丝绸摩擦过的玻璃棒带的电荷. 负电荷:用毛皮摩擦过的橡胶棒带的电荷.2、带电方法：（１）、摩擦起电；（２）、接触带电；（3）、感应起电（高中学习）接触带电：用不带电的导体接触带电物体时，导体会带电，这种方法叫接触带电。

摩擦起电：用摩擦的方法使物体带电的方法叫做摩擦起电。

摩擦起电的原因：两个物体相互摩擦时,哪个物体的原子核束缚电子的本领弱,它的一些电子就会转移到另一个物体上.失去电子的物体因缺少电子而带正电,得到电子的物体因为有了多余电子而带等量的负电.摩擦起电的实质: 摩擦起电并不是创造了电荷,只是电荷从一个物体转移到另一个物体,使正负电荷分开.注意：转移的电荷是负电荷,而不是正电荷.电荷间的作用规律：同种电荷相互排斥,异种电荷相互吸引.﹡带电体之间的吸引或排斥是通过电场来实现的，电场是一种特殊的物质，通过电场带电体不需要接触就能发生相互作用3、判断物体是否带电的方法：(1)、物体能否吸引轻小物体 (2)、依据电荷间的作用规律判断(3)、用验电器检验，金属箔张开说明带电，工作原理：同种电荷相互排斥4、电流：电荷的定向移动就形成电流. 物理学规定,正电荷定向移动的方向为电流的方向.电流方向的判断: 如负电荷的移动方向从A到B，则电流方向为B到A。

5、电池：是提供持续电流，把其他形式的能转化为电能的装置。

能量转换：将化学能转化为电能常见电：干电池、锂电池、纽扣电池、蓄电池等电池有正,负两个极,外部电流从正极流出,从负极流回电池.6、电流的三种效应：(1)、电流的热效应 (2)、电流的磁效应 (3)、电流的化学效应二、电路的组成：1、定义：所谓电路，就是把电源、用电器、开关用导线依次连接起来组成的电流的路径。

（理解水流与管道），一个完整的电路应该包括电源、用电器、开关、和导线四种电路元件各元件的作用：（1）电源：提供电能的装置，把其他形式的能转化为电能。

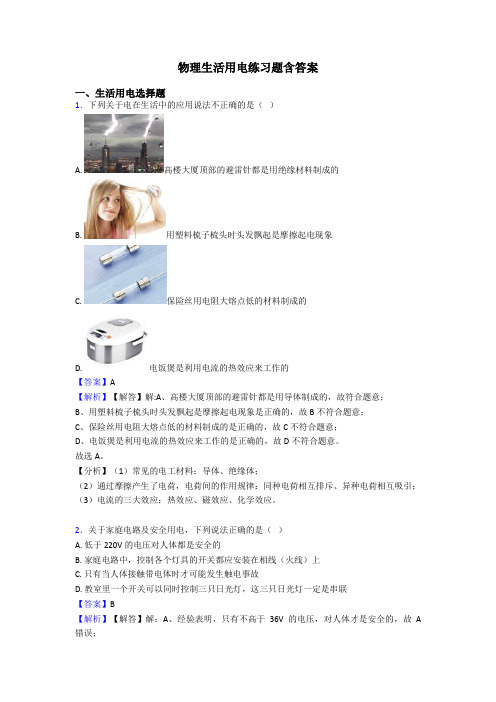

物理生活用电练习题含答案一、生活用电选择题1．下列关于电在生活中的应用说法不正确的是（）A. 高楼大厦顶部的避雷针都是用绝缘材料制成的B. 用塑料梳子梳头时头发飘起是摩擦起电现象C. 保险丝用电阻大熔点低的材料制成的D. 电饭煲是利用电流的热效应来工作的【答案】A【解析】【解答】解:A、高楼大厦顶部的避雷针都是用导体制成的，故符合题意；B、用塑料梳子梳头时头发飘起是摩擦起电现象是正确的，故B不符合题意；C、保险丝用电阻大熔点低的材料制成的是正确的，故C不符合题意；D、电饭煲是利用电流的热效应来工作的是正确的，故D不符合题意。

故选A。

【分析】（1）常见的电工材料：导体、绝缘体；（2）通过摩擦产生了电荷，电荷间的作用规律：同种电荷相互排斥、异种电荷相互吸引；（3）电流的三大效应：热效应、磁效应、化学效应。

2．关于家庭电路及安全用电，下列说法正确的是（）A. 低于220V的电压对人体都是安全的B. 家庭电路中，控制各个灯具的开关都应安装在相线（火线）上C. 只有当人体接触带电体时才可能发生触电事故D. 教室里一个开关可以同时控制三只日光灯，这三只日光灯一定是串联【答案】B【解析】【解答】解：A、经验表明，只有不高于36V的电压，对人体才是安全的，故A 错误；B、家庭电路中，控制各个灯具的开关都应安装在相线（火线）上，这样在断开开关时，用电器才不会带电，更安全，故B正确；C、人接触低压带电体时，可能会触电，而靠近高压带电体时，也可能会触电，故C错误；D、教室里一个开关可以同时控制三只日光灯，这三只日光灯都可以在额定电压下工作，一只损坏，不影响其它的灯工作，所以是并联的，故D错误．故选B．【分析】根据对安全电压的了解，家庭电路连接特点和认识，以及对触电的类型的认识，可对选项中的描述逐一做出判断．3．下列说法正确的是（）A. 原子是由中子和质子组成B. 有的半导体对光比较敏感，可以用来制造光敏电阻C. 铜的导电性较好，可以用来制造保险丝D. 超导材料在低于临界温度时电阻为零，将来可用于制造灯泡的灯丝【答案】 B【解析】【解答】A、原子由原子核和核外电子组成，原子核包括质子和中子两部分．此选项错误；B、光敏电阻器是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器．此选项正确；C、铜丝的熔点高，电路中温度升高，不能及时熔断，起不到保护作用，故不能用铜导线或铁丝代替．此选项错误；D、灯泡灯丝发光利用的是电流的热效应．超导体的电阻为零，所以不具有热效应，不能用来制作灯丝．此选项错误．故选B．【分析】①物质由分子组成，分子由原子组成，原子包括原子核和核外电子两部分；②光敏电阻的概念：光敏电阻器又叫光感电阻，是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器，半导体材料已经大量使用在各种用电器上，如太阳电池、条形码扫描器电脑等；③保险丝是用电阻率比较大、熔点比较低的铅锑合金制成的，当电路中电流过大时，保险丝产生的热量较多，温度升高能及时达到熔点而熔断；④超导体的电阻为零，所以不具有热效应．本题考查了学生对半导体应用、保险丝的作用及物质结构、超导体应用的了解与掌握，属于基础题目．4．如图是用电热水壶烧水的情景，下列说法正确的是（）A. 乙图中标有“PE”的导线插头应该接甲图中标有“2”的插孔B. 使用了标有“PE”的导线，即使壶壳带电，人接触它也无触电危险C. 如果熔断器中的熔丝熔断，可以用铜丝或铁丝替代D. 在“高山”上烧水时，96℃就沸腾了．说明水的沸点随气压的升高而降低【答案】B【解析】【解答】解：AB、据图可知，PE线是地线，所以应该与用电器的外壳相连，即防止外壳带电使人触电，故“PE”的导线插头应该接甲图中标有“1”的插孔，使用了标有“PE”的导线，即使壶壳带电，人接触它也无触电危险，故A错误，B正确；C、熔丝一般用电阻率大，熔点低的合金制成，不能用铜丝代替，故C错误；D、在“高山”上烧水时，96℃就沸腾了．说明水的沸点随着高度的增加而降低，故D错误；故选B．【分析】（1）三脚插头的最上面的脚与用电器的外壳相连，且与对应三孔插座的地线相连；（2）熔丝一般用电阻率大，熔点低的合金制成，不能用铜丝代替；（3）大气压随着高度的增加而减小；5．“生活处处有物理，留心观察皆学问”．下面对有关现象的解释，正确的是（）A. 塑料吸盘能贴在光滑的墙上是利用了大气压强B. 用高压锅煮食物容易熟，是因为液体沸点随气体压强的增大而降低C. 家庭电路中的电灯、插座、电视机是串联的D. 保险丝熔断后，可以用铜丝替代【答案】A【解析】【解答】A、塑料挂钩的吸盘能贴在光滑的墙上，是因为受到大气压强的作用，A 符合题意；B、用高压锅煮饭，是利用了锅内气压升高，水的沸点升高的原理，B不符合题意；C、我国家庭电路中的电灯、插座、电视机是并联的，不是串联的，C不符合题意；D、家庭电路中的保险丝熔断后，绝对不能用铁丝或铜丝代替，否则或发生火灾，D不符合题意．故答案为：A．【分析】（1）大气对浸在它里面的物体产生压强，即大气压强；（2）高压锅是利用锅内气压增大、沸点升高的原理煮熟食物的；（3）家庭电路中各电器之间，插座和电器之间是并联的；（4）保险丝应选用电阻率大，熔点低的材料．6．关于家庭电路中一些元件和工具的使用。

物理初中生活用电练习题含解析一、生活用电选择题1．电压力锅是一种新型家用电器，集高压锅与电饭锅优点于一体，既安全又环保．下列说法中正确的是（）A. 电压力锅工作时是将内能转化为电能B. 电压力锅是利用增大气压降低沸点的原理来加快煮熟食物的C. 电压力锅煮饭时冒出的“白气”是水蒸气D. 电压力锅使用三脚插头是为了将外壳与地线相连【答案】D【解析】【解答】解：A．电压力锅属于电热器，它工作时，主要将电能转化为内能，故A错误；B．电压力锅密封性很好，锅内气压可超过标准大气压，所以它是利用增大压强，使沸点升高的原理来更快煮熟食物的，故B错误；C．电压力锅煮饭时冒出的“白气”是高温的水蒸气遇冷液化形成的小水滴，而水蒸气是人眼看不见的，故C错误；D．电压力锅这类大功率或有金属外壳的家用电器，通常都要使用三脚插头，这是为了防止因漏电使外壳带电而造成触电事故，故D正确．故选：D．【分析】解决本题必备知识：1．了解电热器的工作原理是将电能转化为热能；2．液体的沸点与气压有关，气压越高沸点越高；3．在一定条件下，物质三态会相互转化，这就是物态变化，物质由气态变为液态叫液化；4．三脚插头的作用是将用电器的金属外壳与大地连接，防止因漏电而发生触电事故．2．家庭电路中的保险丝熔断了,以下原因中不可能的是（）A. 使用的用电器总功率过大B. 插座中的两根导线的线头相碰了C. 拉线开关中两根导线的线头相碰了D. 保险丝的规格不符合规定的要求【答案】C【解析】【解答】A.根据P＝UI可得：I＝，家庭电路中的电压是一定的，U＝220V，所以用电器总功率过大，电路中的总电流就会过大，电流通过保险丝产生的热量就会过多，保险丝温度升高而熔断，A不符合题意；B.插头中的两根导线线头相碰，电路中发生短路，导致电路中电流过大，熔断保险丝，B 不符合题意。

C.拉线开关中两根导线的线头相碰，使电路闭合，用电器工作，不会使保险丝熔断，C符合题意；D.如果保险丝的额定电流小于电路中的正常工作电流，电流通过保险丝产生的热量多，保险丝会熔断，D不符合题意；故答案为：C【分析】家庭电路中的电压是一定的，电器总功率过大，电路中的总电流就会过大，电流通过保险丝产生的热量就会过多，保险丝温度升高而熔断.3．关于家庭电路和安全用电，下列做法中正确的是（）A. 可以用铜丝代替保险丝B. 螺旋口灯泡的螺旋套要接在零线上C. 把用电器的三脚插头改为两脚插头接在两孔插座上使用D. 在未断开电源开关的情况下检修电路【答案】B【解析】【解答】解：A、用铜丝代替保险丝，会使得当家庭电路中电流过大时不能熔断起不到切断电路的作用，故A错误；B、安装家庭电路时，电灯和开关串联后连在火线上，这样开关能控制灯泡，并且在灯泡损坏时，更换灯泡时，断开开关，切断了火线，更换灯泡时更安全．故B正确；C、把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故C错误；D、在未断开电源开关的情况下检修电路是不安全的，故D错误；故选B．【分析】（1）禁止用铜丝代替保险丝，禁止用橡皮胶代替电工绝缘胶布；（2）电灯的正确连接方法：火线过开关入灯泡顶端的金属点，零线直接进入灯泡的螺旋套．（3）用电器的三脚插头能防止金属外壳漏电而触电，不能用两脚插头代替．（4）在未断开电源开关的情况下检修电路是不安全的．4．在“安全用电与保护”讨论交流中，下列防止发生事故或处理事故的措施不正确的是（）A. 雷雨天，应避免在高大建筑物和大树下避雨B. 发现有人触电，不能用手直接拉动触电的人体，应该先切断电源C. 电器设备失火，应迅速用水灭火D. 有金属外壳的电器用三孔插座【答案】C【解析】【解答】解：A、雷雨天，高大建筑物和大树下被雨淋湿成为雷电的导体，在它们的下面易触电，因此避免在高大建筑物和大树下避雨，此项措施正确；B、发现有人触电时，不要直接去救援，因为人在救援时可能直接或间接接触火线，发生触电事故，一定先切断电源，此项措施正确；C、生活用水容易导电，电器设备失火，如果用水灭火，更容易使电路短路，此项措施不正确；D、三孔插座中有一孔接地线，它与家用电器连接时，电器的金属外壳就接地了，这样可以防止金属外壳漏电，发生触电事故，此项措施正确；故选C．【分析】（1）湿了的高大建筑物和大树容易导电，靠近或接触可能发生触电事故；（2）发现有人触电或电器失火时，首先切断电源，再实行救援措施；（3）对于金属外壳的家用电器，为防止外壳漏电，发生触电事故，金属外壳一定接地．5．小明想用台灯照明看书，他把台灯的插头插入插座后，当闭合开关时，家中所有的电灯立即全部熄灭．原因可能是（）A. 插座处短路B. 台灯的插头内短路C. 台灯的开关内短路D. 台灯的灯座内短路【答案】 D【解析】【解答】解：A、若插座处短路，即应该还没有插台灯时，保险丝就烧断，A不符合题意；B、若台灯的插头内短路，即应该插上插头后保险丝就烧断，B不符合题意；C、台灯的开关内短路，此时台灯的灯泡不经开关的控制，即始终发光，但不会发生电源短路，C不符合题意；D、台灯的灯座内短路，当插头插入插座时，若闭合开关，会造成电源短路，使保险丝烧断或跳闸，使室内电灯立即全都熄灭；D符合题意；故答案为：D．【分析】所有灯熄灭是跳闸了，原因是电路中有短路现象，因为在闭合开关时跳闸了，所以是灯座内短路.6．在下列安全提示中与它相应的解释不正确的是（）A. 打雷时请勿在大树下躲雨﹣﹣雷击时电流很大，且易经大树流入大地B. 不能用湿抹布擦拭正在工作的用电器﹣﹣一般的生活用水是导体C. 高压危险请勿靠近﹣﹣只有高压电对人体才是不安全的D. 洗衣机的金属外壳要接地﹣﹣防止外壳漏电发生触电事故【答案】 C【解析】【解答】解：A、雷容易击中地面上尖端、突起的物体，打雷下雨时，雷很容易击中大树，大树中有电流时对人是不安全的，故A正确；B、水是电的导体，用湿抹布擦带电的用电器时，可能会因湿抹布导电而发生触电事故，故B正确；C、只有不高于36V的电压对人才是安全的，而低于1kV的电压都是低压，故C错误；D、家用电器使用时金属外壳要接地．当用电器的外壳和火线间的绝缘破损，使外壳带电，电流就会流入大地，不会对人体造成伤害，故D正确．故选C．【分析】（1）雷雨时，特别要小心的是，一定不能到高耸的物体（如旗杆、大树、烟囱、电杆等）下站立，这些地方最容易遭遇雷电袭击．（2）湿物体是导体，接触带电体容易发生触电．（3）安全电压规定为不高于36V．（4）有金属外壳的家用电器，要接地线，以防漏电时，人不会发生触电事故．7．下列情景中，符合安全用电常识的是（）A. 更换灯泡时可以不必切断电源B. 家用电冰箱的金属外壳可以不必接地C. 发现有人触电时，应该立即切断电源D. 用电器失火时，应该迅速向用电器泼水灭火【答案】C【解析】【解答】解：A、为防止触电，更换灯泡时应先切断电源．故A错误；B、家用电器使用时金属外壳要接地．当用电器的外壳和火线间的绝缘破损，使外壳带电，电流就会流入大地，不会对人体造成伤害，故B错误；C、发现有人触电应立即切断电源或用干燥的木杆将人与火线分开，故C正确；D、一般的水是导体，所以用电器失火时，绝对不能向用电器泼水灭火，故D错误．故选C．【分析】①为防止触电，更换和维修电器时应先切断电源；②有金属外壳的家用电器，要接地线，以防漏电时，人不会发生触电事故；③发现有人触电，要立即断开电源再救人或用干燥的木棒使人与带电体脱离；④发现用电器着火了，要立即断开电源再想法灭火．8．下列说法中正确的是（）A. 电流是形成电压的原因B. 导体电阻大小是由电压和电流决定的C. 家庭电路中电流过大一定是短路造成的D. 电炉子工作时，与之相连的导线却不太热是因为导线的电阻小【答案】 D【解析】【解答】解：A、电压使电路中形成了电流，故电压是形成电流的原因，故A错误；B、导体的电阻跟导体的材料、长度、横截面积、温度有关，跟电压和电流无关，故B错误；C、家庭电路中电流过大的原因还有可能是用电器的总功率过大，故C错误；D、电炉在使用时，电炉丝和导线串联，I电炉丝=I导线，通电时间t相同，因为Q=I2Rt，R电炉丝＞R导线，所以电流产生的热量：Q电炉丝＞Q导线，从而出现电炉丝放出大量的热，而输电导线几乎不发热的现象；故D正确．故选：D．【分析】（1）电压使电路中形成了电流；（2）导体的电阻跟导体的材料、长度、横截面积、温度有关，跟电压和电流无关；（3）家庭电路中电流过大的原因有：短路或用电器的总功率过大；（4）由焦耳定律知道，电流通过导体产生的热量跟电流的平方、导体电阻大小和通电时间成正比．电炉丝和连接的导线串联在电路中（通过的电流相等），通电时间是相同的，而电炉丝的电阻比导线的电阻大．9．小明家中的4盏电灯突然全部熄灭了，他检查保险丝发现未熔断，于是用测电笔测试室内各处电路，氖管均不发光，他作出如下判断，正确的是（）A. 室内用电器短路了B. 进户的火线开路了C. 进户的零线开路了D. 灯丝都给烧断了【答案】B【解析】【解答】解：A、如果某处短路，会引起保险丝烧断，造成电路断开，整个电路无电流，氖管不会发光．故A错误；B、如果进户火线断路，测电笔测试任何一点，氖管都不发光．故B正确；C、进户零线断路，其它部分都相当于火线，测试时氖管会发光．故C错误；D、灯泡灯丝全部烧断时，测电笔测试连接火线一端时，氖管发光，测试另一端氖管不能发光．故D错误．故选B．【分析】家庭电路中用电器正常工作时，必须一端接火线，另一端接零线，其中测电笔接触火线时，氖管会发光．所以测电笔的基本作用是确定火线，检验方法是：测电笔接触电路，观察氖管是否发光．10．如图所示的家庭电路中，有两个器件连接错误，它们是（）A. 闸刀开关和带开关的灯泡B. 带开关的灯泡和三线插座C. 带熔丝的二线插座和三线插座D. 闸刀开关和带熔丝的二线插座【答案】B【解析】【解答】解：开关应该和火线连接、灯泡和零线连接；三线插座的连接：左孔接零线、右孔接火线、上面的孔接地线，B符合题意。

初三物理两种电荷练习题含答案
1. 选择题
(1) 下列现象中，属于静电现象的是：
A. 电流发光
B. 电流振荡
C. 电流加热
D. 电流闪烁
答案：A. 电流发光
(2) 下列物质中，能导电的是：
A. 橡胶
B. 木材
C. 铁
D. 纸张
答案：C. 铁
(3) 两个电荷分别为正电荷和负电荷，它们之间的相互作用力是：
A. 抗拒力
B. 吸引力
C. 斥力
D. 重力
答案：C. 斥力
(4) 电子的电荷为负电荷，电子之间的相互作用力是：
A. 抗拒力
B. 吸引力
C. 斥力
D. 重力
答案：B. 吸引力
2. 填空题
(1) 国际单位制中，电荷的基本单位是__库伦__ 。

(2) 一个物体获得了电子，电荷将变为__负__ 。

(3) 相同电荷之间的作用力是__斥力__ ，异种电荷之间的作用力是
__吸引力__ 。

(4) 大电荷与小电荷相比，它们之间的相互作用力__都会变大__ 。

3. 解答题
(1) 请简要说明电荷守恒定律，并给出一个例子。

答案：电荷守恒定律是指在任何闭合系统中，电荷的总量始终保持
不变。

例如，当一个正电荷物体接触一个带有负电荷的物体时，正电
荷物体会失去一部分正电荷，而负电荷物体会获得相同数量的正电荷，总电荷量保持不变。

(2) 什么是电离？请举一个例子说明。

答案：电离是指物质中的原子或分子失去或获得电子而形成离子的
过程。

例如，当盐溶解在水中时，钠离子（Na+）会失去一个电子而变成钠离子，氯离子（Cl-）会获得这个电子而变成氯离子。

第三章第一节电现象一、选择题1．如图9－K－1所示，不属于摩擦起电现象的是( )2．下列关于电荷种类的说法中正确的是( )A．自然界存在的电荷有多种B．自然界只存在两种电荷C．两种电荷一定相互吸引D．以上说法都不对3．用丝绸摩擦玻璃棒，玻璃棒带正电，这是由于( )A．摩擦起电创造了电荷B．丝绸上的正电荷转移到玻璃棒上C．丝绸上的电子转移到玻璃棒上D．玻璃棒上的电子转移到丝绸上4．用丝绸摩擦过的玻璃棒去接近一个轻质小球时，出现了如图9－K－2所示的情况，则该小球的带电情况是( )图9－K－2A．带正电荷 B．带负电荷C．不带电荷 D．无法判断5．甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图9－K－3所示，如果丙带正电荷，则甲( )图9－K－3A．一定带正电荷 B．一定带负电荷C．可能带负电荷 D．可能带正电荷6．如图9－K－4所示，无风条件下卡通造型的铝箔气球两次均向带电棒靠近但未接触，则气球( )图9－K－4A．不带电 B．带正电C．带负电 D．带电情况无法判断7．关于验电器，下列说法中错误的是( )A．验电器可以检验物体是否带电B．验电器的工作原理是同种电荷互相排斥C．验电器可以直接检验出物体所带的是哪种电荷D．验电器可以粗略判断物体所带电荷的多少8．图9－K－5( )图9－K－59．带正电的甲金属球和不带电的乙金属球接触后，乙球也带了电，这是由于( ) A．甲球上的部分质子转移到乙球上 B．甲球上的部分电子转移到乙球上C．乙球上的部分电子转移到甲球上 D．乙球上的部分原子转移到甲球上10．下列事例中，不是利用静电现象的是( )A．静电除尘，提高空气的净化程度B．纺织车间要经常保持空气有较大的湿度C．静电喷漆，给自行车、汽车以及家具进行喷漆加工D．静电复印，提高办公效率二、填空题11．原子是由带正电的________和带负电的________构成的，且正、负电荷数量相等。

12．打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛，这是因为他擦过的镜面因______而带了电，带电体有______________的性质，所以绒毛被吸在镜面上。

第一节电荷一、填空题：1．自然界只有两种电荷，即电荷和电荷。

“用丝绸摩擦过的玻璃棒，所带的电荷，叫；用毛皮摩擦过的橡胶棒，所带的电荷，叫。

2．用绸子摩擦过的玻璃棒靠近碎纸屑，可观察到，我们说玻璃棒上带了电，或说带了。

这种使玻璃棒带电的方法叫做。

3．电荷间相互作用的规律是：互相排斥，互相吸引。

4．验电器是检验物体的仪器，其原理是。

5．一切物质都是由组成的，分子是由组成的，在1897年英国科学家发现了比原子小得多的带负电的粒子，即，它是比原子更基本的物质单元，从此揭示出了原子是具有的。

6．原子是位于中心的和核外的组成的．原子核带，电子带，在原子核的电吸引作用下，在核外绕核运动。

7．在通常情况下，原子核所带的与核外总共所带的负电荷在，整个原子呈，也就是对外的性质。

8．摩擦起电并不是了电荷，而是电荷从一个物体到另一个物体上，使电荷分开。

9．不同物质的原子核束缚电子的本领不同，当两个原来不带电的物体互相摩擦时，其中束缚电子本领的物体失去电子，物体因电子而带电；得到电子的物体因为有了电子而带电。

10．用一个带电小球去靠近另一个塑料小球，如果出现现象，则不能判断塑料小球是否带电；如果出现现象，则可判定塑料小球一定带电。

11．电荷的叫做电荷量，在干燥天气的晚上睡觉前脱去腈纶毛衣的时候，有时会听到“僻啪”声，这是现象。

12．A、B两个物体互相摩擦后都带上了电荷，若物体A与带负电的物体C相排斥，则物体B一定与C 相，物体B一定带电。

13．小明将塑料尺在衣服上摩擦了几下，然后把尺子接近悬挂的泡沫塑料小球时，起初泡沫塑料小球靠近塑料尺，这个现象表明带电体具有的性质，一会儿泡沫塑料又自动远离塑料尺，这是因为带上了的电荷，出现了的现象而离开。

14．在空气干燥时，用塑料梳子梳头发，头发会随着梳子飘起来，这是因为摩擦使梳子和头发分别带上了电荷，梳子头发的缘故。

15．用丝绸摩擦过的玻璃棒去接触验电器金属小球时，金属箔先闭合后张开，这说明验电器原来带电，后来带电；闭合过程中正、负电荷发生了现象。

九年级上册物理《认识电路》练习题附答案一、静电现象1、两根用餐巾纸摩擦过的吸管，靠近时互相排斥，该现象说明( )A.摩擦创造了电荷B.两吸管带有同种电荷C.带电体可以吸引轻小物体D.两吸管带有异种电荷2、如图所示是加油站里的人体静电释放器，加油前工作人员要触摸释放器上的金属球，这样就可以防止产生电火花发生危险。

对此情景下列说法正确的是（）A.人身体与衣物摩擦带电，这个过程中创造了电荷B.静电释放器金属球和大地之间相连的可以是一根塑料管C.如果人体带负电，静电释放器中电流方向是从人体到大地D.无论人体带正电还是负电，触摸放电过程中移动的都是负电荷3、干燥的天气里将毛衣摩擦过的气球靠近头发，会看到如图所示的令人惊奇的现象,这是由于气球摩擦后________会________不带电的头发。

4、毛皮摩擦过的橡胶棒因得到电子带________电，将该橡胶棒靠近轻质小球，二者互相排斥，则小球与橡胶棒带________(选填“同”或“异”)种电荷。

5、有些绒毛玩具的外衣是采用“静电植绒”技术制作的:事先给布面上涂上带电的胶，再给绒毛带上电，绒毛就会飞向胶布，这是因为胶布和绒毛上带________异种电荷互相________。

如果绒毛运动方向与电流的方向相反，则说明绒毛带的是________电荷。

二、电路及电路图6、使用电风扇时，有时候因为忘记断开风扇开关S而浪费能源。

小宁在父母指导下对风扇电路进行了改装:加装一个红外感应开关S1和指示灯L。

加装后，若S断开，指示灯和风扇都不工作；当S闭合时，L工作，此时当红外感应装置感应到有人时，S1才闭合，风扇工作。

小宁设计的电路图可能是（）7、根据如图所示的电路，在虚线框内画出相应的电路图。

8、根据如图甲的电路图，用笔代替导线，连接实物图乙。

（要求导线不能交叉）9、有一个电源，两个开关，一个灯泡，一个小电动机，某次实验时，需要实现两个开关各控制一个用电器且互不影响，请在题图中画出实验电路图。

高二物理静电现象练习题1. 如图所示，把原来不带电的金属壳B的外表面接地，将一带正电的小球A 从小孔中放入球壳内，但不与B发生接触，达到静电平衡后，则A.B的空腔内电场强度为零B.B不带电C.B的外表面带正电D.B的内表面带负电2. 在一个导体球壳内放一个电量为＋Q的点电荷，用Ep表示球壳外任一点的场强，则A.当＋Q在球壳中央时，Ep＝0B.不论＋Q在球壳内何处，Ep一定为零C.只有当＋Q在球心且球壳接地时，Ep＝0D.只要球壳接地，不论＋Q在球壳内何处，Ep一定为零3. 如图所示，把一个架在绝缘支架上的枕形导体放在正电荷形成的电场中，导体处于静电平衡时，下叙说法正确的是A.A、B两点场强相等，且都为零B.A、B两点的场强不相等C.感应电荷产生的附加场强大小是|E A|<|E B|D.当电键K闭合时，电子从大地沿导线向导体移动4. 金属球壳原来带有电荷，而验电器原来不带电，如图所示，现将金属球壳内表面与验电器的金属小球相连，验电器的金属箔A.不会张开B.一定会张开C.先张开后闭合D.可能会张开5.如图所示，棒AB上均匀分布着正电荷，它的中点正上方有一P点，则P点的场强方向为A.垂直于AB向上B.垂直于AB 向下C.平行于AB向左D.平行于AB向右6.一个不带电的空心金属球，在它的球心处放一个正点荷，其电场分布是图2中的哪一个7.如图所示，金属壳放在光滑的绝缘水平垫上，能起到屏蔽外电场或内电场作用的是8. 如图所示，带电体Q靠近一个接地空腔导体，空腔里面无电荷.在静电平衡后，下列物理量中等于零的是A.导体腔内任意点的场强B.导体腔内任意点的电势C.导体外表面的电荷量D.导体空腔内表面的电荷量9. 工人在高压作业时穿的工作服中间夹有一层细金属丝编织的网，关于这层细金属网的作用，以下说法正确的是A.使人体所在空间保持电势为零B.使人体所在空间保持场强为零C.使人体所在空间保持电势差恒定但不为零D.使人体所在空间为一匀强电场10. 如图3-32所示的哪些情况中，A、B两点的电势相等，A、B两点的电场强度矢量也相等?图3-32A.平行板电容器带电时，极板间除边缘以外的任意两点A、BB.静电场中达到静电平衡时的导体内部的任意两点A、BC.离点电荷等距的任意两点A、BD.两个等量异号电荷间连线的中垂线上，与连线中点Ｏ等距的两点A、B11. 如图所示，将一个半径为r 的不带电的金属球放在绝缘支架上，金属球的右侧放置一个电荷量为Q 的带正电的点电荷，点电荷到金属球表面的最近距离也为r 。
