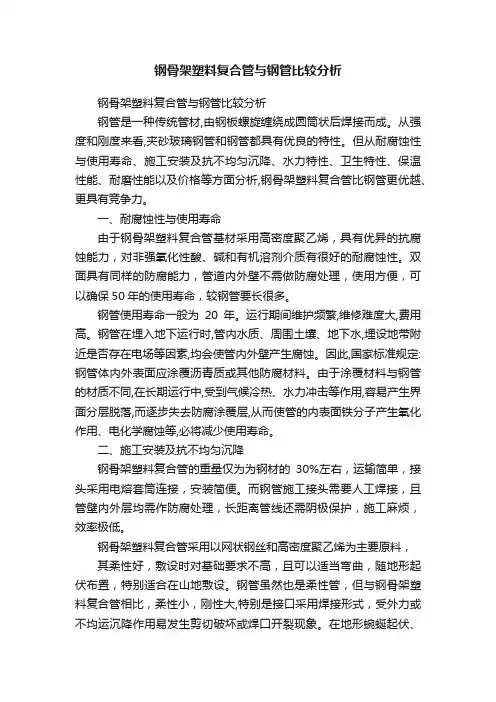

钢骨架塑料复合管与钢管比较分析钢骨架塑料复合管与钢管比较分析钢管是一种传统管材,由钢板螺旋缠绕成圆筒状后焊接而成。
从强度和刚度来看,夹砂玻璃钢管和钢管都具有优良的特性。
但从耐腐蚀性与使用寿命、施工安装及抗不均匀沉降、水力特性、卫生特性、保温性能、耐磨性能以及价格等方面分析,钢骨架塑料复合管比钢管更优越、更具有竞争力。
一、耐腐蚀性与使用寿命由于钢骨架塑料复合管基材采用高密度聚乙烯，具有优异的抗腐蚀能力，对非强氧化性酸、碱和有机溶剂介质有很好的耐腐蚀性。
双面具有同样的防腐能力，管道内外壁不需做防腐处理，使用方便，可以确保50年的使用寿命，较钢管要长很多。
钢管使用寿命一般为20年。
运行期间维护频繁,维修难度大,费用高。
钢管在埋入地下运行时,管内水质、周围土壤、地下水,埋设地带附近是否存在电场等因素,均会使管内外壁产生腐蚀。
因此,国家标准规定:钢管体内外表面应涂覆沥青质或其他防腐材料。
由于涂覆材料与钢管的材质不同,在长期运行中,受到气候冷热、水力冲击等作用,容易产生界面分层脱落,而逐步失去防腐涂覆层,从而使管的内表面铁分子产生氧化作用、电化学腐蚀等,必将减少使用寿命。
二、施工安装及抗不均匀沉降钢骨架塑料复合管的重量仅为为钢材的30%左右，运输简单，接头采用电熔套筒连接，安装简便。
而钢管施工接头需要人工焊接，且管壁内外层均需作防腐处理，长距离管线还需阴极保护，施工麻烦，效率极低。
钢骨架塑料复合管采用以网状钢丝和高密度聚乙烯为主要原料，其柔性好，敷设时对基础要求不高，且可以适当弯曲，随地形起伏布置，特别适合在山地敷设。
钢管虽然也是柔性管，但与钢骨架塑料复合管相比，柔性小，刚性大,特别是接口采用焊接形式，受外力或不均运沉降作用易发生剪切破坏或焊囗开裂现象。
在地形蜿蜒起伏、障碍物多的地区，必须才用弯头等配件，使得整个管网系统的接头数量增多，安全隐患也增加，同时也加大了成本。
因此,钢骨架塑料复合管比钢管具有更强的抗变形和不均匀沉降能力,对地震等外力有较强的抵抗能力。
钢丝网骨架塑料复合管指标及与传统PE管对比
1.钢丝网骨架塑料复合管相关指标：
产品执行标准：Cj/t 189-2007
产品规格：DN50-DN630
管材壁厚：4.5mm-23.0mm
管材定尺：6米/12米，根据您需要的数量，我公司也可制作其他定尺产品
2.我公司服务优势：
1：我公司是北京地区较早销售钢丝网骨架塑料复合管材、管件的企业，公司销售、施工经验有6年之久
2：我公司为贵公司提供专用热熔机器，并为贵公司相关施工人员提供全程技术指导
3：我公司响应速度及时，会为您提供最及时的服务，解除您的后顾之忧！
做优质的产品，更要做优质的服务，是我公司成立之初就确立的宗旨。
给我们一个机会，我们会换给您一个惊喜！
3. 钢丝网骨架PE复合管与传统PE管对比。

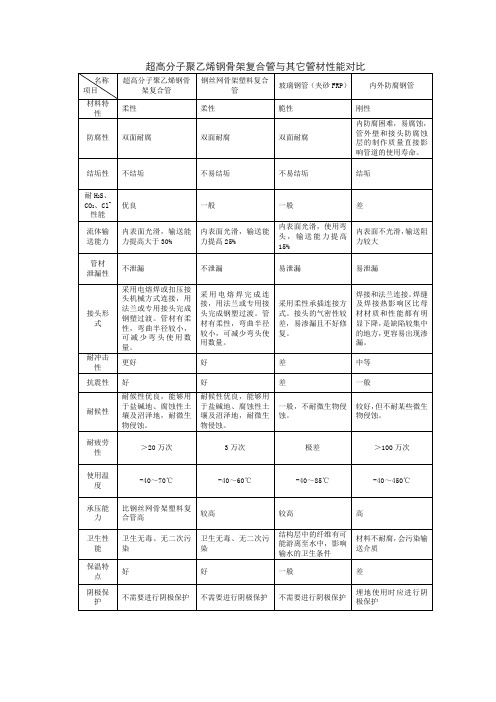

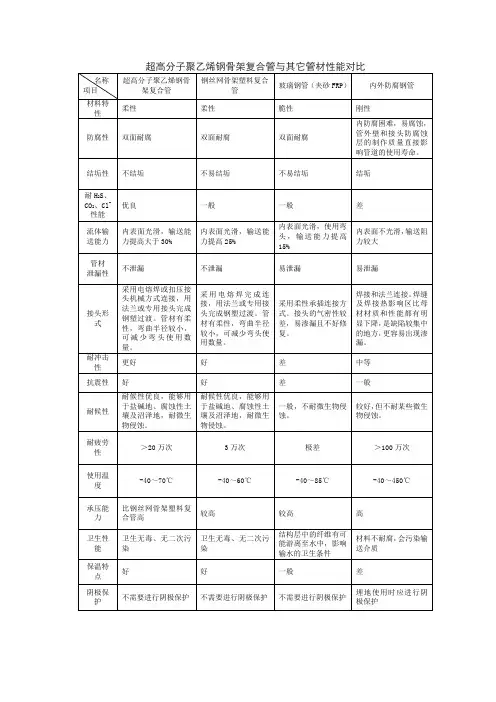

“双腾”牌钢丝网骨架塑料复合管与其它管道产品的性能比较表1钢骨架塑料复合管和钢管性能比较钢管钢骨架塑料复合管成型方法在钢中添铬和其他金属元素，并达到一定的含量，有热轧热挤压和冷轧（拔）几种加工方法。
以缠绕并焊接成钢丝网为增强骨架，以热塑性塑料为基体，在生产线中将两者均匀复合连续生产的新型双面防腐耐压管道。
性能综述耐压强度高，适用温度范围宽，应用面广，传统产品。
重量轻，强度高，双面防腐，耐磨，安装施工方便，管道内壁光滑，节能节材，使用寿命长达50年。
安装连接需防腐，安装周期长，人员多，机器台班多，检查焊接多。
重量轻，省人力物力，安装时间短，连接可靠，无需防腐。
内壁特性内表面不光滑，输送阻力较大，能耗较高。
内壁绝对粗糙度0.01mm ，仅为钢管的5%，输送能力比钢管提高约30%。
耐腐蚀性耐腐蚀性较差，不耐酸碱。
具有优异的抗化学腐蚀性，对酸、碱盐溶液、有机溶剂等约275种腐蚀性介质有良好的耐腐蚀性。
耐候性 较好，但不耐某些微生物侵蚀。
耐候性优良，能够用于盐碱地、腐蚀性土壤及沼泽地，耐微生物侵蚀。
接头形式 焊接和法兰连接。
电热熔连接和法兰连接。
保温特点 导热系数为25W/m ℃，一般需要保温处理。
导热系数为0.43 W/m ℃,保温性能良好，一般不需保温处理。
抗震性 韧性差，易断裂。
韧性好，不易断裂。
使用温度 -40~450℃ -40~70℃耐冲击性 中等，依壁厚而定 钢骨架塑料复合管具有适中的弹性模量，韧性较好。
使用寿命寿命短，10年-30年30年-50年管材内容表2钢骨架塑料复合管和普通聚乙烯管在输送燃气介质时的比较燃气输送要求普通PE管钢骨架塑料复合管SDR11系列最大允许工作压力不大于0.4Mpa（表压）按照标准制造，满足压力要求。
有钢骨架的为增强相，承压能力更高，承外压能力更强，安全系数高。
工作温度-20~40℃温度高时，管道变软，承压能力降低。
钢骨架能很好地约束塑料基体的热胀冷缩变形，使其温度折减系数大大减小。

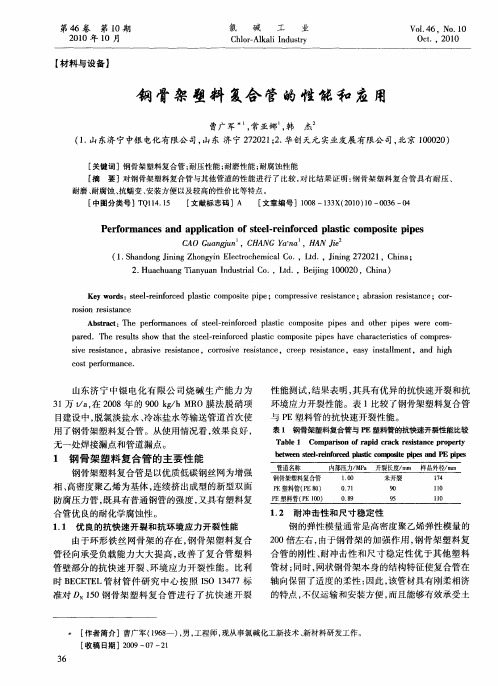

钢骨架塑料复合管与钢管比较1.抗压能力:钢骨架塑料复合管由于钢骨架的加强使复合管的刚性，耐冲击性及尺寸稳定性均优于任何一种纯塑料管材，同时由于网状钢骨架本身又是一种柔性结构，从而使复合管比钢管在轴向上更具有柔性，这种刚柔结合使复合管的装卸、运输、安装更有可靠性，地上安装可节省支座数量，地下安装可承受较高的由于沉降、滑移、车辆等造成的突发性冲击载荷，中心管径可作适当弯曲随地势起伏布置。
钢管虽然具有强度高、刚性好，较高的抗压能力，但不能适当弯曲布置，需要较直的敷设管沟。
2.抗渗透漏性:钢骨架塑料复合管的连接采用电熔套筒焊接，其原理采用电阻通电产生热量使塑料管材和电熔套筒的内层塑料热熔连接起来，接头处由于是塑料的热熔接，因此不会发生渗漏现象，而钢管的连接方式一般为承插式和机械接口，需有水泥麻丝、铅麻丝、橡胶圈等作密封材料，但这些密封材料在实际使用中受环境温度、湿度及输送介质作用下，经过一定时间后会发生腐蚀、变性，存在渗透漏介质的隐患。
3.流体沿程阻力损失:钢骨架塑料复合管特性之一是内壁光滑低阻,其当量绝对粗糙度k (0.01)是钢管k(0.2-0.6)值的二十分之一至六十分之一,且随着时间的推移钢骨架塑料复合管的K值不会发生变化,但钢管的K值却因时间的推移管材内壁生锈而增大.经实验表明在管径、长度、压力降相同的情况下钢骨架塑料复合管的输送能力比钢管的输送能力提高30%（依据流体的性质、流速、温度及钢管使用年限K值的变化有所不同）。
4.使用寿命:复合管的内外壁均为聚乙烯塑料，具有相同的防腐性能，可耐多种化学介质的侵蚀，如酸类、碱类、盐类及有机、无机溶剂等，自身也不发生电化学腐蚀，因此使用寿命可达50年以上，而钢管尽管可通过防腐处理，提高其抗腐蚀能力，但在外界介质和输送流体的长期作用下也会发生腐蚀现象。
使用寿命比较短，为10年左右。
5.耐寒性、耐高温性能:复合管的安装应在冻土层以下，输送对温度有特殊要求的流体应依据工程设计决定是否加保温层，夏季在地上60℃度温度下可正常使用。
钢骨架聚乙烯塑料复合管与其他管道的性能比较2014年3月25日一、钢骨架聚乙烯塑料复合管的管材性能二、钢骨架聚乙烯塑料复合管与钢管的比较三、钢骨架聚乙烯塑料复合管与球墨铸铁管的比较四、钢骨架聚乙烯塑料复合管与PE塑料管的比较五、钢骨架聚乙烯塑料复合管与钢丝网骨架管的比较六、综合造价比较一、钢骨架塑料复合管的管材性能钢骨架塑料复合管是一种以缠绕并焊接成型的钢丝网作为加强骨架，以聚乙烯（PE）或聚丙烯（PPR）等热塑性塑料为基体，并将两者均匀地复合在一起，在生产线上连续生产的复合结构管道。
管道采取内定径方式，内表面光滑如镜，外表呈自然收缩状态。
加强钢丝网可按不同要求灵活地调整，其复合结构见下图。
钢骨架塑料复合管件的骨架是用薄钢板均匀冲孔（且孔打磨倒圆）后卷筒焊接而成，以注塑方式将其与聚乙烯或聚丙烯等热塑材料均匀地复合在一起，如下图所示。
钢骨架塑料复合管是一种承压管材，由于它独特的结构决定了钢骨架塑料复合管具有集钢材和热塑性塑料两种材料优点于一身，同时也决定了钢骨架塑料复合管具有卓越的性能特点。
钢骨架塑料复合管主要性能参数：(1) 受压开裂稳定性取长度为100±10mm的管材样品进行试验，样品置于液压机压板间进行缓慢下压，10～15s压至管材直径的50%时管材未发现裂纹,则认为合格。
(2) 纵向尺寸收缩（110º,保持1h），按GB6671.2的规定进行测定为≤0.4% 。
(3) 短期静液压强度试验，按GB6111的规定进行测定。
20℃,1h,压力为:公称压力×1.580℃,165h,压力为:公称压力×1.5×0.6输送燃气时：20℃,1h,压力为:公称压力×2×2.29180℃,165h,压力为:公称压力×1.5×1.6×2.291(4) 热稳定性按GB15558.1—1995中5.9的规定或要求原料生产厂家提供。
钢骨架塑料复合管技术手册钢骨架塑料复合管技术手册标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]钢骨架塑料复合管应用技术手册目录一、钢骨架塑料复合管产品特点、规格及应用 (2)二、钢骨架塑料复合管原料性能要求 (5)三、钢骨架塑料复合管主要性能参数 (6)四、钢骨架塑料复合管公称压力计算 (8)五、钢骨架塑料复合管水力计算 (11)六、钢骨架塑料复合管的管道设计 (14)七、钢骨架塑料复合管的管道布置 (21)八、材料验收、存放、搬运和运输 (23)九、钢骨架塑料复合管的管道连接 (24)十、钢骨架塑料复合管的管道敷设 (26)十一、钢骨架塑料复合管的试压与验收 (29)十二、钢骨架塑料复合管工程施工质量保证 (32)十三、钢骨架塑料复合管热膨胀及收缩问题的分析和解决办法 (33) 附录一：钢骨架塑料复合管化学稳定性 (35)附录二：燃气用钢骨架聚乙烯塑料复合管抢修规程 (39)一、钢骨架塑料复合管产品特点、规格及应用产品特点钢骨架塑料复合管材（件）是一种集钢材与热塑性塑料两种材料优点于一身，有着优良的综合性能的新型复合管材产品。
钢塑两种材料以结构复合方式复合。
管材是由缠绕并焊接成型的管状钢丝网作为加强骨架镶嵌在热塑性塑料管壁中间构成，管件的加强骨架是用薄钢板均匀冲孔后卷筒焊接制成（如图和图）。
管道采取电熔和法兰连接两种方式（如图和图），连接处强度不低于管材本体。
图金属骨架塑料复合管材截面示意图图管件结构示意图图电熔连接图法兰连接钢骨架塑料复合管具有防腐、不结垢、光滑低阻、保温、不结露、耐磨、质轻等塑料管的共同特点，而且其独特的结构还造就了如下特点：（1）抗蠕变性能好，持久机械强度高由于塑料在常温及应力作用下会发生蠕变，在较高持久应力下会发生脆性断裂，因此纯塑料管材的许用应力及承压能力较低。
而钢材的机械强度约是高密度聚乙烯塑料的10倍左右，且在聚乙烯使用温度范围内十分稳定，不发生蠕变。
钢丝骨架符合塑料管性能介绍钢丝骨架增强复合塑料管是呈缠绕在管材中分布的高强度钢丝为增强骨架，其内外以高密度聚乙烯为集体，经连续基础复合成型的新型管材。
它既保留了钢管的优秀的承压性能，又保留了塑料管良好的卫生性能以及易于敷设、技术可靠、使用寿命长等特点。
下面就钢丝骨架增强复合塑料管主要技术和经济性能做介绍：一、 钢丝骨架增强复合塑料管的基本指标钢丝骨架增强复合塑料管制造时采用最新的内外定型工艺，内壁比钢管光滑，当量绝对粗糙度为0.08mm ，而钢管内表面当量绝对粗糙度为0.20mm ，在同等条件下，流量比钢管高30％以上，抗结垢能力比钢管高20％以上。
三、 耐磨性能钢丝骨架增强复合塑料管的基材为管材专用的高密度聚乙烯，耐磨性能为钢管的6-7倍，北京有色冶金设计院用四种不同管道作对比试验得出这一结论。
试验要求：1、试验比较四种管材：玻璃纤维增强聚丙烯管、工程级聚丙烯管、高密度聚乙烯管、钢管；2、相同管径、流速、试验物料浓度条件下进行；3、磨损物料用石英砂或刚玉砂；4、试验流速4.0m ／s ；5、磨损物料浆体重量浓度Cw=20％技术参数：23、试验过程中浆体温度 t=29±2℃4、浆体ph=8.05试验结果分析：根据试验管磨损前后重量变化分析，钢管磨损量最大，其次是工程级聚丙烯管、玻璃纤维增强聚丙烯管、高秘密聚乙烯管磨损最小。
结论：在相同的磨损试验条件下，刚玉砂浆对四种管材的磨损量各不相同。
按平均年磨损度进行比较，钢管磨损量为高密度聚乙烯管的7.2334倍。
四、抗腐蚀能力强由于钢丝骨架增强复合塑料管基材采用高密度聚乙烯，具有优异的抗腐蚀能力，对非强氧化性酸、碱和有机溶剂介质有很好的耐腐蚀性。
双面具有同样的防腐能力，管道内外壁不需做防腐处理，使用方便，寿命较其它管道长。
五、保温性能优良钢丝骨架增强复合塑料管还具有优良的保温性能，钢管导热系数为46.06w ／m2k，而用作基材的高密度聚乙烯导热系数为0.48 w／m2k，公约为钢管导热系数的1％，如用于空调用管其保温材料可比同径钢管减少两个级别，大大节约施工费用。
钢骨架聚乙烯塑料复合管与其他管道的性能比较2016年3月8日一、钢骨架聚乙烯塑料复合管的管材性能二、钢骨架聚乙烯塑料复合管与钢管的比较三、钢骨架聚乙烯塑料复合管与球墨铸铁管的比较四、钢骨架聚乙烯塑料复合管与PE塑料管的比较五、钢骨架聚乙烯塑料复合管与钢丝网骨架管的比较六、综合造价比较一、钢骨架塑料复合管的管材性能钢骨架塑料复合管是一种以缠绕并焊接成型的钢丝网作为加强骨架，以聚乙烯（PE）或聚丙烯（PPR）等热塑性塑料为基体，并将两者均匀地复合在一起，在生产线上连续生产的复合结构管道。
管道采取内定径方式，内表面光滑如镜，外表呈自然收缩状态。
加强钢丝网可按不同要求灵活地调整，其复合结构见下图。
钢骨架塑料复合管件的骨架是用薄钢板均匀冲孔（且孔打磨倒圆）后卷筒焊接而成，以注塑方式将其与聚乙烯或聚丙烯等热塑材料均匀地复合在一起，如下图所示。
钢骨架塑料复合管是一种承压管材，由于它独特的结构决定了钢骨架塑料复合管具有集钢材和热塑性塑料两种材料优点于一身，同时也决定了钢骨架塑料复合管具有卓越的性能特点。
钢骨架塑料复合管主要性能参数：(1) 受压开裂稳定性取长度为100±10mm的管材样品进行试验，样品置于液压机压板间进行缓慢下压，10～15s压至管材直径的50%时管材未发现裂纹,则认为合格。
(2) 纵向尺寸收缩（110º,保持1h），按GB6671.2的规定进行测定为≤0.4% 。
(3) 短期静液压强度试验，按GB6111的规定进行测定。
20℃,1h,压力为:公称压力×1.580℃,165h,压力为:公称压力×1.5×0.6输送燃气时：20℃,1h,压力为:公称压力×2×2.29180℃,165h,压力为:公称压力×1.5×1.6×2.291(4) 热稳定性按GB15558.1—1995中5.9的规定或要求原料生产厂家提供。
钢骨架塑料复合管与钢丝网骨架塑料复合管对比目前市场上被笼统称为钢骨架PE管的实际上有两种完全不同的产品，其中之一就是钢骨架塑料复合管，也就是钢骨架聚乙烯塑料复合管(按照CJ/T123-2004标准制造)，而另外一种简称为钢丝网骨架PE管，其全名是钢丝网骨架塑料（聚乙烯）复合管(按照CJ/T189-2007标准制造)。
尽管这两种管材都属于钢塑复合管道，但实际上从成型方式到产品特点，这两种管材有着很大的区别，具体的对比如下：1成型方式及管材特点钢骨架塑料复合管：钢网焊接与塑料挤出同步进行，管壁的内外层塑料通过管壁中间的金属网孔连接为一体，钢丝与塑料间无明显界面，总体结构类似于钢筋混凝土，两种材料完全复合为一体，管材各部分的质量均一、稳定，不存在脱层隐患。
钢丝网骨架塑料（聚乙烯）复合管：先挤出内层塑料，再在成型的内层塑料管的外壁上涂敷一层热熔胶再进行钢丝缠绕，随后再涂敷一层热熔胶，最后挤出外层塑料的多次成型的方式。
管材层与层之间有着明显的界面，易脱层，脱层后的管材内部的钢丝缠绕层与塑料层部分分离，在输送腐蚀性介质的情况下会对钢丝层造成严重腐蚀，使管材的承压主体受到破坏，由于钢丝层被腐蚀后的剩余塑料部分的承压能力很低，即使在较低的压力下也有可能出现爆管现象。
即便不存在腐蚀问题，由于在管端部分的钢丝无固定（粘接效果不好），在压力的作用下会使钢丝在塑料层间滑动，造成管端部分不再有钢丝增强，成为局部壁厚很薄的纯塑管，在此部分极易出现爆管。
钢丝网骨架PE复合管的分层照片（克拉玛依油田污水输送管线）钢丝网骨架PE复合管的脱层现象（内蒙古通辽铀业公司输水管线）钢丝网骨架PE管管材爆裂（新疆某工程管线）钢丝网骨架PE管管材局部爆裂（新疆某工程管线）钢丝网骨架PE管管材局部爆裂（新疆某工程管线）2管材结构钢骨架塑料复合管：管壁的内外层塑料通过管壁中间的金属网孔连接为一体（如同钢筋混凝土的结构形式），两种材料完全复合为一体，因为钢丝的表面非常光滑、无棱角，在成型过程中塑料的流动阻力小、挤出均匀，所以管材各部分的质量均一、稳定。
钢骨架塑料复合管与钢丝网骨架塑料复合管对比目前市场上被笼统称为钢骨架PE管的实际上有两种完全不同的产品，其中之一就是钢骨架塑料复合管，也就是钢骨架聚乙烯塑料复合管(按照CJ/T123-2004标准制造)，而另外一种简称为钢丝网骨架PE管，其全名是钢丝网骨架塑料（聚乙烯）复合管(按照CJ/T189-2007标准制造)。
尽管这两种管材都属于钢塑复合管道，但实际上从成型方式到产品特点，这两种管材有着很大的区别，具体的对比如下：1成型方式及管材特点钢骨架塑料复合管：钢网焊接与塑料挤出同步进行，管壁的内外层塑料通过管壁中间的金属网孔连接为一体，钢丝与塑料间无明显界面，总体结构类似于钢筋混凝土，两种材料完全复合为一体，管材各部分的质量均一、稳定，不存在脱层隐患。
钢丝网骨架塑料（聚乙烯）复合管：先挤出内层塑料，再在成型的内层塑料管的外壁上涂敷一层热熔胶再进行钢丝缠绕，随后再涂敷一层热熔胶，最后挤出外层塑料的多次成型的方式。
管材层与层之间有着明显的界面，易脱层，脱层后的管材内部的钢丝缠绕层与塑料层部分分离，在输送腐蚀性介质的情况下会对钢丝层造成严重腐蚀，使管材的承压主体受到破坏，由于钢丝层被腐蚀后的剩余塑料部分的承压能力很低，即使在较低的压力下也有可能出现爆管现象。
即便不存在腐蚀问题，由于在管端部分的钢丝无固定（粘接效果不好），在压力的作用下会使钢丝在塑料层间滑动，造成管端部分不再有钢丝增强，成为局部壁厚很薄的纯塑管，在此部分极易出现爆管。
钢丝网骨架PE复合管的分层照片（克拉玛依油田污水输送管线）钢丝网骨架PE复合管的脱层现象（内蒙古通辽铀业公司输水管线）钢丝网骨架PE管管材爆裂（新疆某工程管线）钢丝网骨架PE管管材局部爆裂（新疆某工程管线）钢丝网骨架PE管管材局部爆裂（新疆某工程管线）2管材结构钢骨架塑料复合管：管壁的内外层塑料通过管壁中间的金属网孔连接为一体（如同钢筋混凝土的结构形式），两种材料完全复合为一体，因为钢丝的表面非常光滑、无棱角，在成型过程中塑料的流动阻力小、挤出均匀，所以管材各部分的质量均一、稳定。
