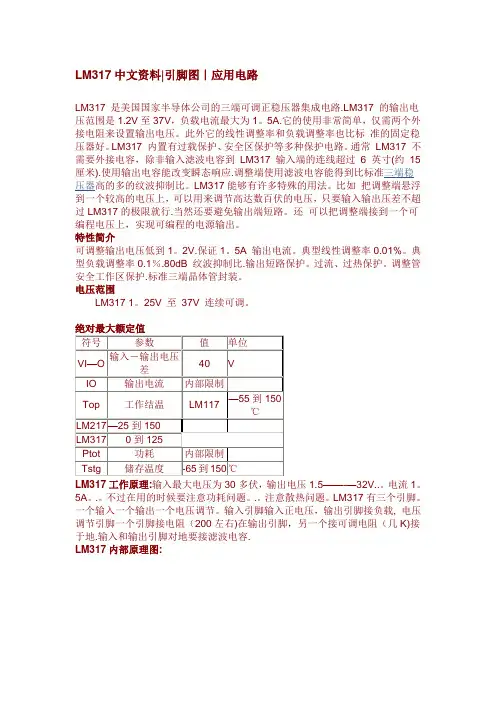

LM317中文资料|引脚图｜应用电路LM317 是美国国家半导体公司的三端可调正稳压器集成电路.LM317 的输出电压范围是1.2V至37V，负载电流最大为1。
5A.它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM317 内置有过载保护、安全区保护等多种保护电路。
通常LM317 不需要外接电容，除非输入滤波电容到LM317 输入端的连线超过 6 英寸(约15 厘米).使用输出电容能改变瞬态响应.调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
LM317能够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM317的极限就行.当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
特性简介可调整输出电压低到1。
2V.保证1。
5A 输出电流。
典型线性调整率0.01%。
典型负载调整率0.1％.80dB 纹波抑制比.输出短路保护。
过流、过热保护。
调整管安全工作区保护.标准三端晶体管封装。
电压范围LM317 1。
25V 至37V 连续可调。
LM317工作原理:输入最大电压为30多伏，输出电压1.5——-—32V..。
电流1。
5A。
.。
不过在用的时候要注意功耗问题。
.。
注意散热问题。
LM317有三个引脚。
一个输入一个输出一个电压调节。
输入引脚输入正电压，输出引脚接负载, 电压调节引脚一个引脚接电阻（200左右)在输出引脚，另一个接可调电阻（几K)接于地.输入和输出引脚对地要接滤波电容.LM317内部原理图:LM317应用电路图：1.标准应用电路图2。
带可调限流和输出电压的标准应用电路图3。
5。
0V电子关断稳压器应用电路图4.电流稳压器应用电路图5.可调节电流限流器的应用电路图6. 软启动应用电路图。
LM317中文资料大全LM117/LM317简介LM117/LM317是美国国家半导体公司的三端可调正稳压器集成电路。
我国和世界各大集成电路生产商均有同类产品可供选用，是使用极为广泛的一类串联集成稳压器。
LM117/LM317 的输出电压范围是1.2V 至37V，负载电流最大为1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM117/LM317 内置有过载保护、安全区保护等多种保护电路。
通常LM117/LM317 不需要外接电容，除非输入滤波电容到LM117/LM317 输入端的连线超过6 英寸（约15 厘米）。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
LM117/LM317 能够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM117/LM317 的极限就行。
当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
LM117负电压输出LM317正电压输出LM317特性简介可调整输出电压低到1.2V保证1.5A 输出电流典型线性调整率0.01%页脚内容1典型负载调整率0.1%80dB纹波抑制比输出短路保护过流、过热保护调整管安全工作区保护标准三端晶体管封装电压范围LM117/LM317 1.25V 至37V 连续可调图1 LM317典型应用电路页脚内容2图2 LM317外形引脚图片D2PAK封典型的TO-3封装TO-220封装ISOWATT220封装装LM117LM117KLM217 LM217K LM217T LM217D2T页脚内容3LM317电气参数：页脚内容4页脚内容5页脚内容6SVR电源电压抑制Tj=25℃f=120HzCADJ =0 6665 -80 -dBCADJ=10uF80 -6680 -dBLM317如何应用计算图3决定LM317输出电压的是电阻R1,R2的比值,假设R2是一个固定电阻.因为输出端的电位高,电流经R1, R 2流入接地点. LM317的控制端消耗非常少的电流,可忽略不计.所以, 控制端的电位是I x R2,又因为LM317控制端, 输出端接脚间的电位差为1.25 V,所以Out(输出）的电压是:接下来,计算I: out与adj接脚间的电位差为1.25 V,电阻R1.电流I是: 1.25/R1。
LM317中文资料一、LM317 简介LM317是应用最为广泛的电源集成电路之一，它不仅具有固定式三端稳压电路的最简单形式，又具备输出电压可调的特点。
此外，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高等优点。
其主要性能参数如下。
输出电压：1.25-37V DC；输出电流：5mA-1.5A；芯片内部具有过热、过流、短路保护电路；最大输入-输出电压差：40V DC，最小输入-输出电压差：3V DC；使用环境温度：-10-+85℃。
图1给出了几种常用（不同封装形式）的LM317的外形及引脚排列图。
由于输出端（2脚）与调节输入端（3脚）之间的电压保持在1.25V，调整接在输出端与地之间的分压电阻R1和R2来改变ADJ端的电位，可以达到调节输出电压的目的，如图2所示，原理如下：R1两端的1.25V恒定电压产生的恒定电流流过R1和R2，在R2上产生的电压加到A DJ端。
此时，输出电压Vo取决于R1和R2的比值，当R2阻值增大时，输出电压升高，即：Vo=1.25[(R1+R2)/R2]。
二、1.25-37V可调电源原理图见图3。
改变R1和R2的比值可使输出电压在1.25-37V之间连续可变。
V1和V2的作用是：当输出短路时，C2上的电压被V2泄放掉，从而达到反偏保护的目的。
此外，当输入短路时，C3等元件上储存的电压会通过V1泄放，用于防止内部调整管反偏。
C2用以提高IC的纹波抑制能力。
C3用以改善IC的瞬态响应。
C1用于输入整流滤波。
在大电流输出时，IC会因温升过高而截止，必须加适当面积的散热器。
R2应选用线性的电位器。
三、1.25-120V维修、实验电源原理图见图4。
电路由四块LM317组成，四组输出电势只通过R2进行调节。
调节R2，IC4的输出电势在1.25-30V之间连续可变，同时，与之串联的IC1-IC3的输出电势也随之改变，从而得到1.25-120V间的四组直流稳定电压。
四、慢启动15V电源原理图见图5。
LM117/LM317 是美国国家半导体公司的三端可调正稳压器集成电路。
LM117/LM317 的输出电压范围是1.2V至37V，负载电流最大为1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM117/LM317 内置有过载保护、安全区保护等多种保护电路。
通常 LM117/LM317 不需要外接电容，除非输入滤波电容到LM117/LM317 输入端的连线超过 6 英寸（约 15 厘米）。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
LM117/LM317能够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM117/LM317的极限就行。
当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
特性简介可调整输出电压低到1.2V。
保证1.5A 输出电流。
典型线性调整率0.01%。
典型负载调整率0.1%。
80dB 纹波抑制比。
输出短路保护。
过流、过热保护。
调整管安全工作区保护。
标准三端晶体管封装。
电压范围LM117/LM317 1.25V 至 37V 连续可调。

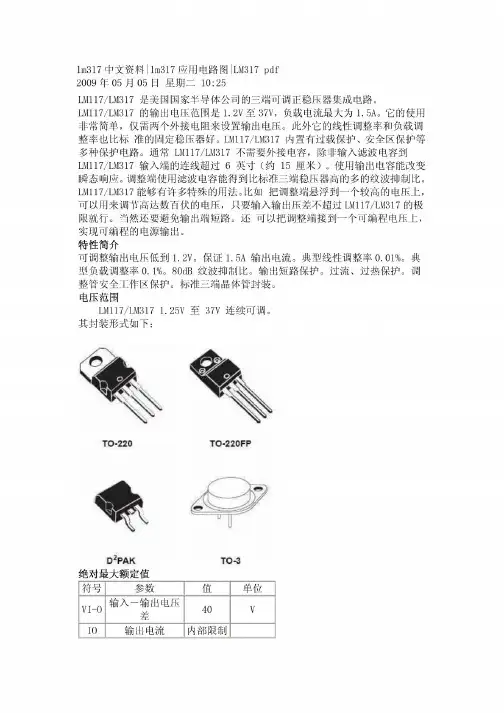

其封装形式如下：绝对最大额定值LM317工作原理：LM317的输入最同电压为30多伏，输出电压1.5----32V...电流1.5A...不过在用的时候要注意功耗问题...注意散热问题。
LM317有三个引脚.一个输入一个输出一个电压调节。
输入引脚输入正电压,输出引脚接负载, 电压调节引脚一个引脚接电阻(200左右)在输出引脚,另一个接可调电阻(几K)接于地.输入和输出引脚对地要接滤波电容.LM317内部原理图：LM317应用电路图：1.LM317标准应用电路图2.LM317带可调限流和输出电压的标准应用电路图3. LM317的5.0V电子关断稳压器应用电路图4.LM317电流稳压器应用电路图5.LM317可调节电流限流器的应用电路图6. LM317软启动应用电路图图1 基本的LM317稳压电源电路正电压输出型图2 基本的LM337稳压电源电路负电压输出型图3 完整的LM317稳压电源电路正电压输出型LM317输出电流为1.5A，输出电压可在1.25－37V之间连续调节，其输出电压由两只外接电阻R1、 RP1决定，输出端和调整端之间的电压差为1.25V，这个电压将产生几毫安的电流，经R1、RP1到地，在RP1上分得的电压加到调整端，通过改变 RP1就能改变输出电压。
