电路判断题

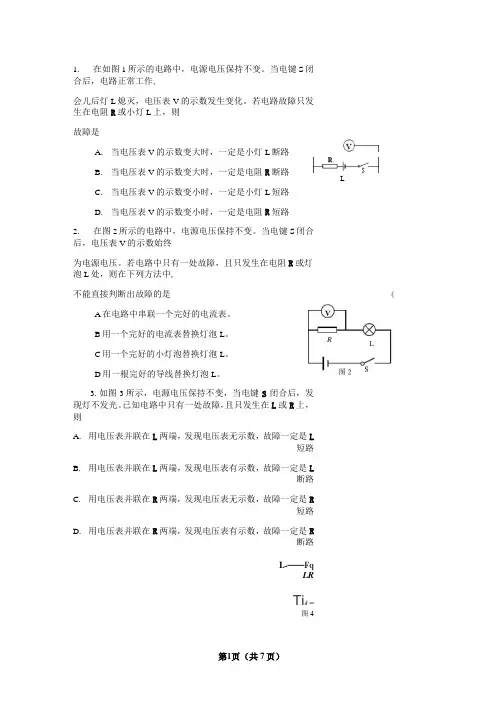

1.在如图1所示的电路中，电源电压保持不变。

当电键S闭合后，电路正常工作,会儿后灯L熄灭，电压表V的示数发生变化。

若电路故障只发生在电阻R或小灯L上，则故障是A.当电压表V的示数变大时，一定是小灯L断路B.当电压表V的示数变大时，一定是电阻R断路LC.当电压表V的示数变小时，一定是小灯L短路D.当电压表V的示数变小时，一定是电阻R短路2.在图2所示的电路中，电源电压保持不变。

当电键S闭合后，电压表V的示数始终为电源电压。

若电路中只有一处故障，且只发生在电阻R或灯泡L处，则在下列方法中,不能直接判断出故障的是A在电路中串联一个完好的电流表。

B用一个完好的电流表替换灯泡L。

C用一个完好的小灯泡替换灯泡L。

D用一根完好的导线替换灯泡L。

3.如图3所示，电源电压保持不变，当电键S闭合后，发现灯不发光。

已知电路中只有一处故障，且只发生在L或R上，则A.用电压表并联在L两端，发现电压表无示数，故障一定是L短路B.用电压表并联在L两端，发现电压表有示数，故障一定是L断路C.用电压表并联在R两端，发现电压表无示数，故障一定是R短路D.用电压表并联在R两端，发现电压表有示数，故障一定是R断路L-——FqLRTi A一图44.如图4所示的电路，电源电压恒定不变，闭合电键S发现小灯L不亮，若电路中只有一处故障，且只发生在灯L或电阻R上,为检测故障所在，下列做法和判断正确的是（）A.用电压表并在灯L两端，电压表无示数，则灯L一定短路B.用电压表并在电阻R两端，电压表无示数，则电阻R可能短路C.用一个检测小灯U并联在电阻R两端，若灯U亮，则灯L 一定短路D.用一个检测小灯L'并联在电阻R两端，若灯L'不亮，则灯L 一定断路5.在图5所示的电路中，电源电压保持不变。

闭合电键S,电路正常工作。

一段时间后，三个电表中只有一个电表的示数变大。

若电路中只有一处故障，且只发生在电阻R］或R2处，则下列判断中正确的是A若电压表V］示数变大，则电阻R1短路。

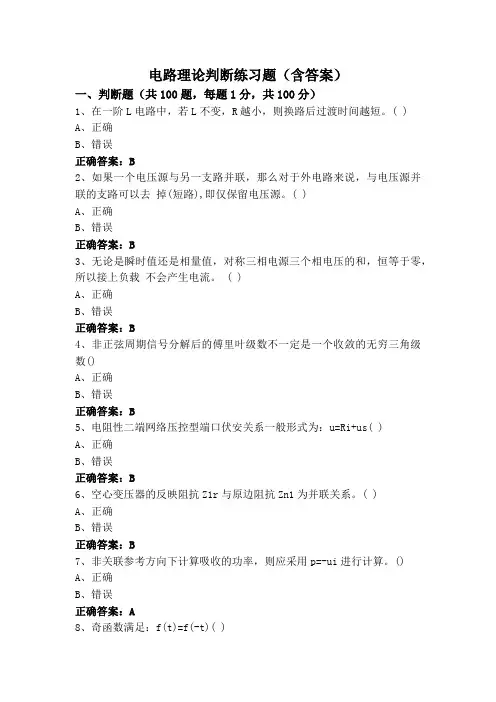

电路理论判断练习题（含答案）一、判断题（共100题，每题1分，共100分）1、在一阶L电路中，若L不变，R越小，则换路后过渡时间越短。

( )A、正确B、错误正确答案：B2、如果一个电压源与另一支路并联，那么对于外电路来说，与电压源并联的支路可以去掉(短路),即仅保留电压源。

( )A、正确B、错误正确答案：B3、无论是瞬时值还是相量值，对称三相电源三个相电压的和，恒等于零，所以接上负载不会产生电流。

( )A、正确B、错误正确答案：B4、非正弦周期信号分解后的傅里叶级数不一定是一个收敛的无穷三角级数()A、正确B、错误正确答案：B5、电阻性二端网络压控型端口伏安关系一般形式为：u=Ri+us( )A、正确B、错误正确答案：B6、空心变压器的反映阻抗Z1r与原边阻抗Zn1为并联关系。

( )A、正确B、错误正确答案：B7、非关联参考方向下计算吸收的功率，则应采用p=-ui进行计算。

()A、正确B、错误正确答案：A8、奇函数满足：f(t)=f(-t)( )A、正确B、错误正确答案：B9、由于网孔电流已经体现了电流的连续性，即根据网孔电流而计算的支路电流一定满足 KCL方程( )A、正确B、错误正确答案：A10、两个无源二端口P₁和P₂级联，P₁和P₂的前后顺序对级联后整体的T参数无影响。

（A、正确B、错误正确答案：B11、当耦合线圈全耦合时，耦合系数取得最大值1。

( )A、正确B、错误正确答案：A12、在含有受控源的电路中，电阻消耗的功率可能比独立源提供的功率要大。

( )A、正确B、错误正确答案：A13、同侧相并的两个互感线圈，其等效电感量比它们异侧相并时的大。

()A、正确B、错误正确答案：A14、当求解变量为电流时，一般选用网孔电流法( )A、正确B、错误正确答案：A15、支路分析法适用于分析支路数较少的电路( )A、正确B、错误正确答案：A16、三相电路的瞬时功率为各相负载瞬时功率之和( )A、正确B、错误正确答案：A17、如果某非正弦周期函数是奇函数，则其级数展开式没有cos项，有sin项和恒定分量( )A、正确B、错误正确答案：B18、在非正弦周期性电路中，对次数越高的谐波，电感的感抗越大，而电容的容抗越小。

电路理论判断试题库（附答案）一、判断题（共100题，每题1分，共100分）1、若给定二端口网络对称则其等效电路不一定对称（）A、正确B、错误正确答案：B2、RLC串联电路由感性变为容性的过程中，必然经过谐振点。

( )A、正确B、错误正确答案：A3、通过电容元件的电流越大，则电容元件两极板上集聚的电荷量越多( )A、正确B、错误正确答案：B4、所有交流量的最大值都是有效值的√2倍。

( )A、正确B、错误正确答案：B5、Y-Y连接的三相三线电路，当负载不对称时，电源中点与负载中点在相量图上不再重合。

( )A、正确B、错误正确答案：A6、耦合系数k是表征2个耦合线圈的耦合紧疏程度，k的变化范围是k≤1。

( )A、正确B、错误正确答案：A7、在非正弦周期性电路中，对次数越高的谐波，电感的感抗越小，而电容的容抗越大。

( )A、正确B、错误正确答案：B8、仪表的准确度越高，测量结果也一定越准确。

（）A、正确B、错误正确答案：B9、在应用谐波分析法分析非正弦周期信号时，不同频率的谐波分量，电容元件和电感元件上所呈现的容抗和感抗各不相同( )A、正确B、错误正确答案：A10、非正弦周期信号分解后的傅里叶级数不一定是一个收敛的无穷三角级数()A、正确B、错误正确答案：B11、集总参数元件电磁过程都集中在元件内部进行。

( )A、正确B、错误正确答案：A12、负载获得最大功率的匹配概念在通信网络中是十分重要的。

负载经常被要求与电源匹配，以便获得最大功率。

()A、正确B、错误正确答案：A13、在电压近似不变的供电系统中，负载增加相当于负载电阻减少。

( )A、正确B、错误正确答案：A14、理想电流源的端电压为零。

( )A、正确B、错误正确答案：B15、回路电流法是应用基尔霍夫第一定律对电路求解的方法。

( )A、正确B、错误正确答案：B16、互感M兼有储能元件电感和电容的特性，当M反向耦合作用时，它的储能特性与电感相同。

( )A、正确B、错误正确答案：B17、φz1表示电流i₂在线圈1中产生的互感磁通。

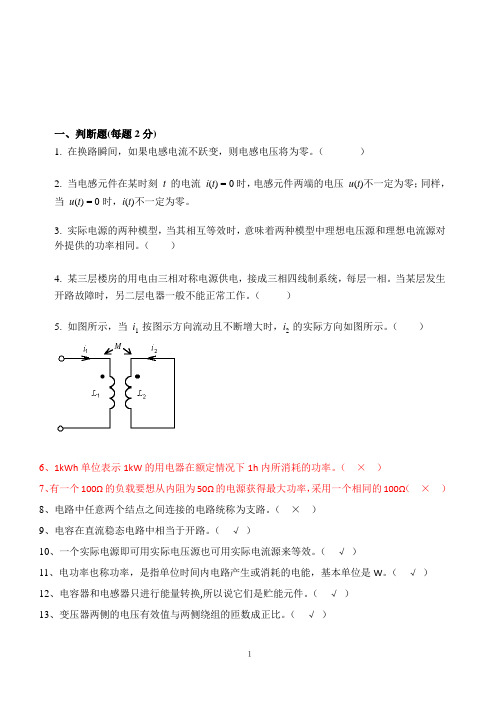

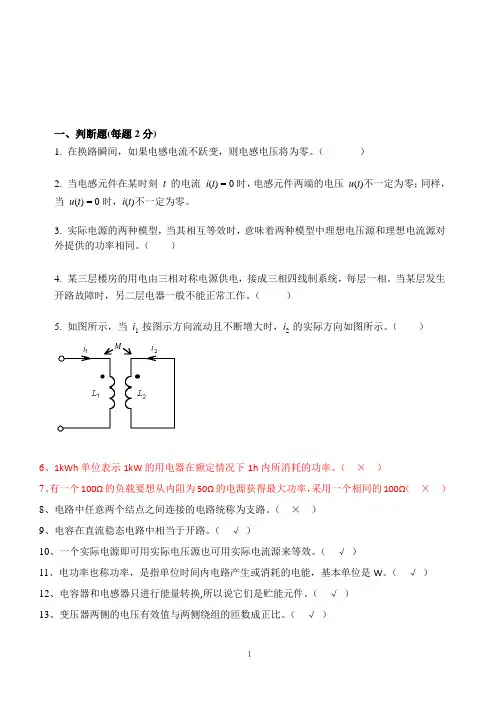

一、判断题(每题2分)1.在换路瞬间，如果电感电流不跃变，则电感电压将为零。

（）2.当电感元件在某时刻t的电流i(t) = 0时，电感元件两端的电压u(t)不一定为零；同样，当u(t) = 0时，i(t)不一定为零。

3.实际电源的两种模型，当其相互等效时，意味着两种模型中理想电压源和理想电流源对外提供的功率相同。

（）4.某三层楼房的用电由三相对称电源供电，接成三相四线制系统，每层一相。

当某层发生开路故障时，另二层电器一般不能正常工作。

（）5.如图所示，当i1按图示方向流动且不断增大时，i2的实际方向如图所示。

（）M6、1kWh单位表示1kW的用电器在额定情况下1h内所消耗的功率。

（×）7、有一个100Ω的负载要想从内阻为50Ω的电源获得最大功率，采用一个相同的100Ω（×）8、电路中任意两个结点之间连接的电路统称为支路。

（×）9、电容在直流稳态电路中相当于开路。

（√）10、一个实际电源即可用实际电压源也可用实际电流源来等效。

（√）11、电功率也称功率，是指单位时间内电路产生或消耗的电能，基本单位是W。

（√）12、电容器和电感器只进行能量转换,所以说它们是贮能元件。

（√）13、变压器两侧的电压有效值与两侧绕组的匝数成正比。

（√）１14、实用中的任何一个两孔插座对外都可视为一个有源二端网络。

（√）15、正弦量的三要素是指它的最大值、角频率和初相位。

（√）二、填空题(每题1分)1.正弦量的三要素是指（）、（）、（）2.线性无源二端网络的阻抗与网络的结构、元件参数及（）有关。

3.复功率~S的定义为~S=（），它的实部表示（）功率，它的虚部表示（）功率，它的模表示（），它的辐角表示（）。

4.对称三相电路中，电源线电压为220V，负载作三角形联结，每相阻抗Z= 22Ω，则线电流为（）；三相总有功功率为（）。

5.由q -u平面中一条曲线所确定的元件称为（）元件；由ψ-i平面中一条曲线所确定的元件称为（）元件。

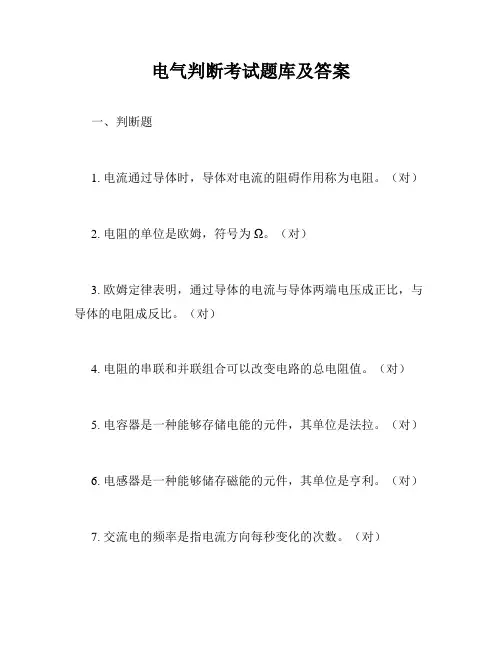

电气判断考试题库及答案一、判断题1. 电流通过导体时，导体对电流的阻碍作用称为电阻。

（对）2. 电阻的单位是欧姆，符号为Ω。

（对）3. 欧姆定律表明，通过导体的电流与导体两端电压成正比，与导体的电阻成反比。

（对）4. 电阻的串联和并联组合可以改变电路的总电阻值。

（对）5. 电容器是一种能够存储电能的元件，其单位是法拉。

（对）6. 电感器是一种能够储存磁能的元件，其单位是亨利。

（对）7. 交流电的频率是指电流方向每秒变化的次数。

（对）8. 正弦交流电的周期是指电流方向完成一个完整周期所需的时间。

（对）9. 交流电路中的功率因数是指有功功率与视在功率的比值。

（对）10. 三相电路中的星形接法和三角形接法是两种基本的接线方式。

（对）11. 星形接法中，线电压等于相电压的√3倍。

（对）12. 三角形接法中，线电流等于相电流。

（对）13. 变压器是一种能够改变电压等级的电气设备。

（对）14. 理想变压器的变压比等于原副线圈匝数之比。

（对）15. 电动机的启动电流通常远大于其额定电流。

（对）16. 直流电动机和交流电动机的主要区别在于电源类型。

（对）17. 过载保护是电气设备中常见的一种保护方式，用于防止设备因过载而损坏。

（对）18. 短路保护是指在电路发生短路时，保护装置能够迅速切断电源以保护电路。

（对）19. 接地是电气安全中的一个重要措施，用于防止电气设备因绝缘损坏而发生触电事故。

（对）20. 电气设备中的过电压保护是指在设备承受电压超过额定值时，保护装置能够动作以保护设备。

（对）二、答案解析1. 正确。

电阻是导体对电流的阻碍作用，其大小与导体的材料、长度、横截面积和温度有关。

2. 正确。

电阻的单位是欧姆，符号为Ω，是国际单位制中的基本单位之一。

3. 正确。

欧姆定律是电路分析中的基本定律，描述了电流、电压和电阻之间的关系。

4. 正确。

电阻的串联和并联组合可以改变电路的总电阻值，这是电路设计中常用的方法。

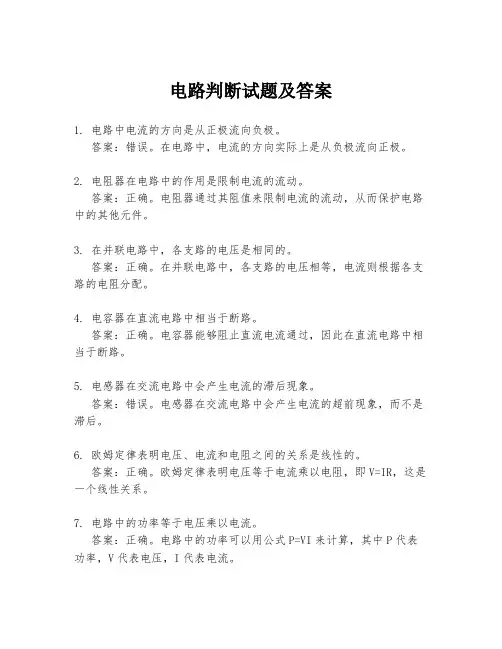

电路判断试题及答案1. 电路中电流的方向是从正极流向负极。

答案：错误。

在电路中，电流的方向实际上是从负极流向正极。

2. 电阻器在电路中的作用是限制电流的流动。

答案：正确。

电阻器通过其阻值来限制电流的流动，从而保护电路中的其他元件。

3. 在并联电路中，各支路的电压是相同的。

答案：正确。

在并联电路中，各支路的电压相等，电流则根据各支路的电阻分配。

4. 电容器在直流电路中相当于断路。

答案：正确。

电容器能够阻止直流电流通过，因此在直流电路中相当于断路。

5. 电感器在交流电路中会产生电流的滞后现象。

答案：错误。

电感器在交流电路中会产生电流的超前现象，而不是滞后。

6. 欧姆定律表明电压、电流和电阻之间的关系是线性的。

答案：正确。

欧姆定律表明电压等于电流乘以电阻，即V=IR，这是一个线性关系。

7. 电路中的功率等于电压乘以电流。

答案：正确。

电路中的功率可以用公式P=VI来计算，其中P代表功率，V代表电压，I代表电流。

8. 半导体材料的导电性介于导体和绝缘体之间。

答案：正确。

半导体材料的导电性确实介于导体和绝缘体之间，这使得它们在电子设备中非常有用。

9. 电路中的短路是指电流绕过负载直接回到电源。

答案：正确。

短路是指电路中电流不经过负载而直接回到电源，这通常会导致电流过大，可能会损坏电源或电路。

10. 电路中的接地是为了确保设备安全。

答案：正确。

接地是将电路中的一个点与地球连接，以确保设备在发生故障时不会对人员造成伤害。

11. 电路中的保险丝是为了保护电路而设计的。

答案：正确。

保险丝是一种保护装置，当电流超过其额定值时，保险丝会熔断，从而切断电路，防止设备损坏。

12. 电路中的开关可以控制电路的通断。

答案：正确。

开关通过改变电路的连接状态来控制电路的通断，从而实现对电路的控制。

13. 电路中的变压器可以改变电压的大小。

答案：正确。

变压器通过电磁感应原理，可以在其初级和次级线圈之间改变电压的大小。

14. 电路中的二极管只允许电流单向流动。

电路理论试题（含参考答案）一、判断题（共100题，每题1分，共100分）1.在同一供电系统中，三相负载接成Y形和接成△所吸收的功率是相等的。

( )A、正确B、错误正确答案：B2.串联谐振在L和C两端可能出现过电压现象，因此串联谐振称为电压谐振。

( )A、正确B、错误正确答案：A3.在应用谐波分析法分析非正弦周期信号时，不同频率的谐波分量，电容元件和电感元件上所呈现的容抗和感抗各不相同( )A、正确B、错误正确答案：A4.三相电路中，考虑输电线路阻抗时，负载的线电压等于电源的线电压。

( )A、正确B、错误正确答案：B5.H参数在晶体管电路中应用较广泛（）A、正确B、错误正确答案：A6.等效电源定理要求外电路性质必须是线性的。

()A、正确B、错误正确答案：B7.非正弦波所包含的高次谐波的幅度是否显著，取决于波形的平滑性( )A、正确B、错误正确答案：A8.三相电源星形连接并引出中性线时可以提供两种对称三相电压( )A、正确B、错误正确答案：A9.信号频谱通常指相位频谱( )A、正确正确答案：A10.一阶RC电路的零状态响应中电容电压和电流都是由稳态分量和暂态分量两部分构成。

( )A、正确B、错误正确答案：B11.求有源网络的输入电阻，需先把独立源置零。

( )A、正确B、错误正确答案：A12.通过假想的回路电流自动满足KCL方程，回路电流法成功实现了省略KCL方程的目的。

列写回路电流方程实质上是在列写KVL方程。

( )A、正确B、错误正确答案：A13.与电流源串联的电阻(电导)不影响结点电压方程，用短路线代替。

( )A、正确B、错误正确答案：A14.电工指示仪表准确度的数字越小，表示仪表的准确度越低。

（A、正确B、错误正确答案：B15.工程上常用有功功率衡量电气设备在额定电压电流下最大的负荷能力。

( )A、正确B、错误正确答案：B16.谐波分析法可用于非线性电路( )A、正确B、错误正确答案：B17.支路数较多时，支路分析法的方程个数较多，求解不方便( )A、正确B、错误正确答案：A18.1nm=10-6m( )A、正确正确答案：B19.二端口的Y参数中的Y22的单位是欧姆（）A、正确B、错误正确答案：B20.证明戴维南定理的过程会使用叠加定理()A、正确B、错误正确答案：A21.三相对称负载在线电压为380V时星形连接，所消耗的功率与负载在线电压为220V时，三角形连接消耗的功率相同。

电路理论判断练习题库（含参考答案）一、判断题（共100题，每题1分，共100分）1、当电路的结点数小于独立回路数(网孔数)时用结点电压法，反之用网孔电流法。

( )A、正确B、错误正确答案：A2、稳恒直流电和正弦波，平滑性最好( )A、正确B、错误正确答案：B3、从理论上讲必须取傅里叶级数的无穷多项，方能准确地代表原函数。

( )A、正确B、错误正确答案：A4、稳恒直流电和正弦波，不含高次谐波( )A、正确B、错误正确答案：A5、正弦量的三要素是指它的最大值、角频率和相位。

( )A、正确B、错误正确答案：B6、一阶RC电路的全响应中换路后电容开始充电( )A、正确B、错误正确答案：B7、换路是指电路结构或元件参数突然发生变化。

( )A、正确B、错误正确答案：A8、一个线性含源二端网络和其外部负载所构成的电路无唯一解时，此二端网络就可能无等效电源电路()B、错误正确答案：A9、如果某非正弦周期函数是奇谐波函数，则其级数展开式没有cos项( )A、正确B、错误正确答案：B10、一个二端口网络只有一种等效电路（）A、正确B、错误正确答案：B11、傅里叶变换是谐波分析法的基础。

( )A、正确B、错误正确答案：A12、不对称负载Y联结时，线电流等于相电流。

(A、正确B、错误正确答案：A13、在对电路进行化简时，一般控制支路不要参与电路化简( )A、正确B、错误正确答案：A14、支路法包括支路电流法和支路电压法()A、正确B、错误正确答案：A15、受控源在电路分析中的作用，和独立源完全相同。

( )A、正确B、错误正确答案：B16、在正弦电流电路中，两元件串联后的总电压必大于分电压。

两元件并联后的总电流必大于分电流。

( )A、正确正确答案：B17、当耦合线圈全耦合时，耦合系数取得最大值1。

( )A、正确B、错误正确答案：A18、在指定的参考方向下，电压和电流可以看成代数量。

( )A、正确B、错误正确答案：A19、由于假定各节点电压的参考极性总是由独立节点指向参考节点，所以，各节点电压在相连电阻中引起的电流总是流出该节点的。

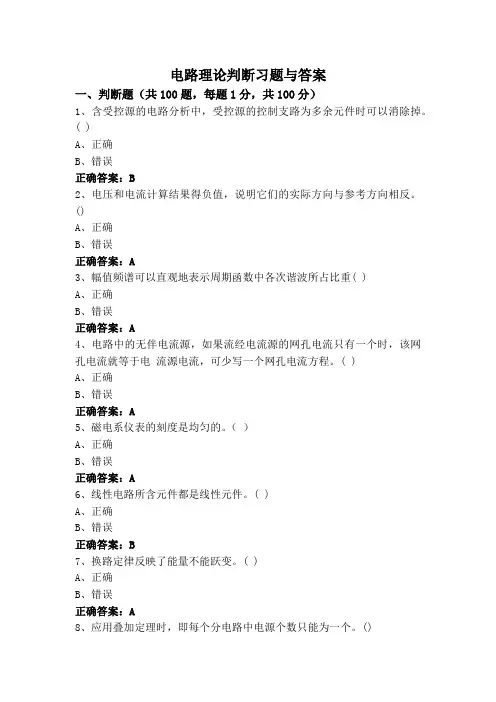

电路理论判断习题与答案一、判断题（共100题，每题1分，共100分）1、含受控源的电路分析中，受控源的控制支路为多余元件时可以消除掉。

( )A、正确B、错误正确答案：B2、电压和电流计算结果得负值，说明它们的实际方向与参考方向相反。

()A、正确B、错误正确答案：A3、幅值频谱可以直观地表示周期函数中各次谐波所占比重( )A、正确B、错误正确答案：A4、电路中的无伴电流源，如果流经电流源的网孔电流只有一个时，该网孔电流就等于电流源电流，可少写一个网孔电流方程。

( )A、正确B、错误正确答案：A5、磁电系仪表的刻度是均匀的。

（）A、正确B、错误正确答案：A6、线性电路所含元件都是线性元件。

( )A、正确B、错误正确答案：B7、换路定律反映了能量不能跃变。

( )A、正确B、错误正确答案：A8、应用叠加定理时，即每个分电路中电源个数只能为一个。

()A、正确B、错误正确答案：B9、电阻元件在任何时刻总是吸收功率的，是一种无源元件。

( )A、正确B、错误正确答案：A10、电感元件反映了电流产生磁通和存储磁场能量这一物理现象( )A、正确B、错误正确答案：A11、不对称负载Y联结时，线电流等于相电流。

(A、正确B、错误正确答案：A12、支路分析法适用于分析支路数较少的电路( )A、正确B、错误正确答案：A13、三相电路的视在功率S= √P2+Q2( )A、正确B、错误正确答案：A14、交流电路中三相负载对称，是指每一相负载阻抗的大小相同。

( )A、正确B、错误正确答案：B15、利用电感和电容对不同次谐波分量的反映不同，组成不同的电路接在输入和输出之间，可以让某些所需频率分量顺利通过而抑制某些不需要的分量，称起这样作用的电路为滤波电路。

( )A、正确B、错误正确答案：A16、二端口分析的主要任务是找出两个端口的电压、电流关系的独立网络方程（）A、正确B、错误正确答案：A17、一个二端口网络只有一种等效电路（）A、正确B、错误正确答案：B18、在理想变压器的端口伏安关系式中，当两边电压的参考极性与同名端的位置一致时，电压关系式中n取正号( )A、正确B、错误正确答案：A19、耦合电感中互感磁通链和自感磁通链方向相反，自感方向的磁场被削弱，称为反向耦合 ( )A、正确B、错误正确答案：A20、理想变压器的瞬时功率为0( )A、正确B、错误正确答案：A21、RLC串联电路的谐振，电源提供的无功功率为0,电路中无能量交换。

电路理论判断试题及参考答案一、判断题（共100题，每题1分，共100分）1、φz1表示电流i₂在线圈1中产生的互感磁通。

( )A、正确B、错误正确答案：B2、三相负载作三角形连接时，线电流在数量上是相电流的V3倍。

( )A、正确B、错误正确答案：B3、同侧相并的两个互感线圈，其等效电感量比它们异侧相并时的大。

()A、正确B、错误正确答案：A4、回路电流法是应用基尔霍夫第一定律对电路求解的方法。

( )A、正确B、错误正确答案：B5、电流源(恒流源)两端电压总是不变的。

( )A、正确B、错误正确答案：B6、u、i为非关联参考方向时，电容功率p= ui。

当电容充电时，p>0,电容吸收电功率 ( )A、正确B、错误正确答案：B7、如果在换路瞬间储能元件有初始储能，称为非零初始状态。

外加激励作用在非零初始状态的电路所产生的响应称为全响应。

( )A、正确B、错误正确答案：A8、1nm=10-6m( )A、正确正确答案：B9、电阻性二端网络端口伏安关系一般形式有两种：流控型、压控型。

( )A、正确B、错误正确答案：A10、叠加定理只适用于线性电路的电压和电流的计算。

不适用于非线性电路。

也不适用于线性电路的功率计算。

()A、正确B、错误正确答案：A11、元件约束只取决于自身的性质。

( )A、正确B、错误正确答案：A12、非正弦周期信号的平均功率就是瞬时功率( )A、正确B、错误正确答案：B13、结点电压方向可以任意指定( )A、正确B、错误正确答案：B14、设线圈1的匝数为M,则线圈中各磁通对应的磁链分别为：ψ₁₁=φ₁₁N₁,ψ₁₂=φ₁₂N₁ ( )A、正确B、错误正确答案：A15、戴维南定理即适用于线性电路，又适用于非线性电路。

()A、正确B、错误正确答案：A16、一阶电路的零输入响应和初始值成正比，称为零输入线性。

( )A、正确正确答案：A17、去耦等效法又称互感消去法，去耦后可得到无耦合等效电路。

电路理论判断模拟题（含参考答案）一、判断题（共100题，每题1分，共100分）1、含有动态元件(电容和电感)的电路称为动态电路。

( )A、正确B、错误正确答案：A2、电路的时间常数z的取值决定于电路结构、电路参数以及电路的输入和输出。

( )A、正确B、错误正确答案：B3、如果受控源提供功率，那么受控源可以相当于一个负电阻。

( )A、正确B、错误正确答案：A4、理想变压器的阻抗变换公式为：Zm=n²Zl,此式会随着同名端的位置的改变而改变 ( )A、正确B、错误正确答案：B5、选用仪表时，应考虑仪表的准确度及量程。

（）A、正确B、错误正确答案：A6、二端网络一定可以称为一端口网络或者单口网络（）A、正确B、错误正确答案：A7、由于动态元件的VCR为微分关系，因此动态电路的方程为微分方程。

( )A、正确B、错误正确答案：A8、当负载作星形连接时，必须有中线。

( )A、正确B、错误正确答案：B9、有一集成在硅片上的计算机电路，硅片的长、宽皆为1mm。

现知其内信号的最短周期为1ns,该集成电路可以当作集中参数电路处理。

( )A、正确B、错误正确答案：A10、两个非正弦周期电流的有效值相同，它们的最大值也一定相同。

( )A、正确B、错误正确答案：B11、工程上常用有功功率衡量电气设备在额定电压电流下最大的负荷能力。

( )A、正确B、错误正确答案：B12、电流所做的功称为功，其单位有焦耳和度。

( )A、正确B、错误正确答案：A13、戴维南定理是一个十分有用的定理。

它的特点在于可将电路中某一部分电路简化，以利于分析剩下来的那部分电路。

()A、正确B、错误正确答案：A14、应用叠加定理时，即每个分电路中电源个数只能为一个。

()A、正确B、错误正确答案：B15、M称为互感系数，单位为亨利(H)( )A、正确B、错误正确答案：A16、电路中含受控源的支路可以和独立源一样进行等效变换( )A、正确B、错误正确答案：A17、支路分析法适用于分析支路数较少的电路( )A、正确B、错误正确答案：A18、通过电容元件的电流越大，则电容元件两极板上集聚的电荷量越多( )A、正确B、错误正确答案：B19、复功率等于电压相量乘以电流相量，视在功率等于电压相量有效值乘以电流相量有效值。

电路理论判断练习题（附答案）一、判断题（共100题，每题1分，共100分）1、无源二端口网络的Z参数仅与网络元件参数有关，与网络内部结构无关（）A、正确B、错误正确答案：B2、负载获得最大功率的匹配概念在通信网络中是十分重要的。

负载经常被要求与电源匹配，以便获得最大功率。

()A、正确B、错误正确答案：A3、一阶电路的全响应，等于其稳态分量和暂态分量之和。

( )A、正确B、错误正确答案：A4、两表法测量三相负载有功功率时，两个功率表的读数分别为Pi、P2,则Pi+Pz= √3ULcosφ,φ为相电压与相电流的相位差。

( )A、正确B、错误正确答案：A5、电路动态过程出现的根本原因是电路中的储能发生了变换。

( )A、正确B、错误正确答案：A6、与理想电流源串联的元件称为虚元件，对外等效时，多余元件可以开路处理。

( )A、正确B、错误正确答案：B7、当电容电流不是有限值时，电容电压将出现跃变。

( )A、正确B、错误正确答案：A8、三相四线制可以解决不对称三相负载的中性点位移问题，使得即使三相负载不对称三相负载的电压有效值可以保证相等。

( )A、正确B、错误正确答案：A9、如果电路中的电阻均为正值电阻，则结点的自电导恒为正。

( )A、正确B、错误正确答案：A10、线性时不变电感元件的L是正实常数。

( )A、正确B、错误正确答案：A11、对于π形网络，一般采用Z参数表示时计算较为简单（）A、正确B、错误正确答案：B12、如果三相对称负载Y形接法误接为△接，每相负载的相电压升高√3倍，导致线电流增大3倍，负载将会烧坏。

( )A、正确B、错误正确答案：B13、如果所选回路包含前面已选回路不含有的新支路，那么，这一回路相对前面已选回路是一个独立回路。

( )A、正确B、错误正确答案：A14、换路定律成立的条件是换路前后瞬间电容上的电压和电感上电流不能跃变( )A、正确B、错误正确答案：B15、分析电路时只有在指定参考方向的情况下，计算出的正负号才有确切的含义。

电路理论判断模考试题（含参考答案）一、判断题（共100题，每题1分，共100分）1、元件约束只取决于自身的性质。

( )A、正确B、错误正确答案：A2、伏安特性曲线与所加电压或者电流的波形无关。

( )A、正确B、错误正确答案：A3、节点电压法计算出的节点电压不是电路的最终解( )A、正确B、错误正确答案：A4、非正弦周期函数的镜对称性与计时起点的选择有关( )A、正确B、错误正确答案：B5、磁电系仪表的准确度高，灵敏度低。

（）A、正确B、错误正确答案：B6、耦合系数k是表征2个耦合线圈的耦合紧疏程度，k的变化范围是k≤1。

( )A、正确B、错误正确答案：A7、品质因数高的电路对非谐振频率电流具有较强的抵制能力。

( )A、正确B、错误正确答案：A8、列写网孔电流方程时，互电阻一定为负值( )A、正确B、错误正确答案：B9、列写网孔电流方程时，与理想电压源并联的电阻为多余元件，需开路处理。

()A、正确B、错误正确答案：A10、非线性时不变电容的库伏特性方程为q=C(t)u( )A、正确B、错误正确答案：B11、与电流源串联的电阻(电导)不影响结点电压方程，用短路线代替。

( )A、正确B、错误正确答案：A12、两个互感线圈的串联时，互感系数不大于两个自感系数的算术平均值。

( )A、正确B、错误正确答案：A13、非正弦周期信号的平均功率就是瞬时功率( )A、正确B、错误正确答案：B14、三相四线制电路无论对称与否，都可以用三瓦计法测量三相总有功功率。

( )A、正确B、错误正确答案：A15、在同一三相电源作用下，负载作星形连接时的线电压等于作三角形连接时的线电压。

()A、正确B、错误正确答案：A16、理想变压器的反映阻抗直接跨接于初级线圈两端，与初级回路相串联( )A、正确B、错误正确答案：B17、两个二端网络等效是一种固有性质，与端口电压和端口电流的参考方向的选取无关。

( )A、正确B、错误正确答案：A18、当负载作星形连接时，必须有中线。

电路理论判断模拟考试题（附答案）一、判断题（共100题，每题1分，共100分）1、谐波分析法理论基础是傅里叶级数和叠加定理。

( )A、正确B、错误正确答案：A2、在一阶L电路中，若L不变，R越小，则换路后过渡时间越短。

( )A、正确B、错误正确答案：B3、仪表本身消耗的功率越小越好。

（）A、正确B、错误正确答案：A4、米尔曼定理适用于含有n个节点的电路( )A、正确B、错误正确答案：B5、如果某电路的微分方程是线性的，则该电路称为线性动态电路。

( )A、正确B、错误正确答案：A6、分析含有耦合电感的电路，原则上说只要正确计入互感电压，其余的就和一般电路的分析计算没有什么区别了( )A、正确B、错误正确答案：A7、磁电系测量机构中的铝线框可用来产生阻尼力矩。

（）A、正确B、错误正确答案：A8、理想变压器的瞬时功率为0( )A、正确B、错误9、对于一个结点来说，“流入电流等于流出电流”和“所有支路电流的代数和等于零”这两种说法是等价的。

( )A、正确B、错误正确答案：A10、任意两个实际电压源都可以并联。

( )A、正确B、错误正确答案：A11、戴维南定理即适用于线性电路，又适用于非线性电路。

()A、正确B、错误正确答案：A12、网孔电流方程右边为网孔中所有电压源电压降的代数和。

(,)A、正确B、错误正确答案：B13、磁电系仪表的刻度是均匀的。

（）A、正确B、错误正确答案：A14、电信号在集总参数电路中的传输时间可以忽略不计。

( )A、正确B、错误正确答案：A15、串联谐振在L和C两端可能出现过电压现象，因此串联谐振称为电压谐振。

( )A、正确B、错误正确答案：A16、受控源是有源元件，因此受控源在电路中一定是发出功率的。

( )A、正确B、错误17、某一受控源的控制支路与理想电压源并联，对外等效时，此控制支路可以作为虚元件。

( )A、正确B、错误正确答案：B18、含有动态元件(电容和电感)的电路称为动态电路。

电路理论判断模拟练习题+参考答案一、判断题（共100题，每题1分，共100分）1、选择仪表时，要求其有足够的过载能力。

（）A、正确B、错误正确答案：A2、在含有受控源的电路中，电阻消耗的功率可能比独立源提供的功率要大。

( )A、正确B、错误正确答案：A3、因为电容电压u和电流i之间是一种微分关系，所以电容是动态元件。

( )A、正确B、错误正确答案：A4、三相负载作三角形连接时，线电流在数量上是相电流的V3倍。

( )A、正确B、错误正确答案：B5、空心变压器的反映阻抗Z1r与原边阻抗Zn1为并联关系。

( )A、正确B、错误正确答案：B6、支路分析法需列出b个彼此独立的方程。

( )A、正确B、错误正确答案：A7、如果有多个网孔电流流经无伴电流源，需增加电流源的端电压为未知量，将其看成电压源，并补充一个电流制约方程。

( )A、正确B、错误正确答案：A8、当非正弦周期函数的波形在横轴上、下部分包围的面积相等时，其傅里叶级数中的Ao=A、正确B、错误正确答案：A9、在电源对称的情况下，可以根据中性点位移的情况判断负载端不对称的程度。

当中性点位移较大时，会造成负载端的电压严重不对称，从而可能使负载的工作不正常。

( )A、正确B、错误正确答案：A10、求有源网络的输入电阻，需先把独立源置零。

( )A、正确B、错误正确答案：A11、方波和等腰直角波相比，波形的平滑性要比等腰三角波好。

( )A、正确B、错误正确答案：A12、电路的等效变换不适用于含受控源的电路中。

( )A、正确B、错误正确答案：B13、仪表本身消耗的功率越小越好。

（）A、正确B、错误正确答案：A14、回路电流是为了减少方程式数目而人为假想的绕回路流动的电流。

( )A、正确B、错误正确答案：A15、画在同一平面上，除连接点外不出现支路交叉的电路称为平面电路。

( )A、正确B、错误正确答案：A16、每种集总参数元件只体现一种物理效应。

( )A、正确B、错误正确答案：A17、非互易二端口一定含有受控源（）A、正确B、错误正确答案：A18、在应用谐波分析法分析非正弦周期信号时，不同频率的谐波分量，电容元件和电感元件上所呈现的容抗和感抗各不相同( )A、正确B、错误正确答案：A19、电桥平衡的条件为相邻桥臂电阻对应成比例( )A、正确B、错误正确答案：A20、对称三相电路Y-Y系统中不管是否含有高次谐波分量，U1= √ 3U( )A、正确B、错误正确答案：B21、理想变压器一边电压为零时，另一边电压可能不为零( )A、正确B、错误正确答案：B22、一个含独立源的线性二端网络，可用戴维南电路等效，其等效电压源为该二端网络在端口处的开路电压，等效内阻为端口处的开路电压与短路电流之比。

电路理论判断考试题与答案一、判断题（共90题，每题1分，共90分）1、电阻的桥型连接既不属于串联也不属于并联( )A、正确B、错误正确答案：A2、并联谐振在L和C上可能出现过电流现象，因此并联谐振称为电流谐振。

( )A、正确B、错误正确答案：A3、最大功率传输定理使用的前提是线性有源二端网络N是给定的，而负载Rz可以任意变动。

()A、正确B、错误正确答案：A4、M称为互感系数，单位为亨利(H)( )A、正确B、错误正确答案：A5、理想变压器可以作为实际变压器的直流模型( )A、正确B、错误正确答案：B6、三相电路中，对称负载△接时，线电流相位上超前相电流30° ( )A、正确B、错误正确答案：B7、独立回路是指能提供独立KVL方程的回路。

( )A、正确B、错误正确答案：A8、在正弦电流电路中，两元件串联后的总电压必大于分电压。

两元件并联后的总电流必大于分电流。

( )A、正确B、错误正确答案：B9、动态元件初始能量为零，由外加激励作用在电路上所产生的响应称为零状态响应 ( )A、正确B、错误正确答案：A10、二端口的Y参数中的Y22的单位是欧姆（）A、正确B、错误正确答案：B11、一阶RC电路的全响应中换路后电容开始充电( )A、正确B、错误正确答案：B12、电容上的电压和电流是同频率的正弦量，在相位上电压超前电流。

( )A、正确B、错误正确答案：B13、两个电导并联，每个电导上电流与电导成正比( )A、正确B、错误正确答案：A14、比较测量法的优点是方法简便，读数迅速。

（）A、正确B、错误正确答案：B15、一阶电路的零输入响应都是由初始值衰减为零。

( )A、正确B、错误正确答案：A16、由于网孔电流已经体现了电流的连续性，即根据网孔电流而计算的支路电流一定满足 KCL方程( )A、正确B、错误正确答案：A17、二端网络的两个端钮不一定满足端口条件（）A、正确B、错误正确答案：B18、电路中用短路线联接的两点电位相等，所以可以把短路线断开而对电路其它部分没有影响。

电工基础判断习题含答案一、判断题（共100题，每题1分，共100分）1、理想电压源和理想电流源可以等效互换A、正确B、错误正确答案：B2、RL一阶电路的零状态响应，uL按指数规律上升，L按指数规律衰减A、正确B、错误正确答案：B3、从物理意义上来说，KCL应对电流的实际方向说才是正确的，但对电流的参考方向来说也必然是对的A、正确B、错误正确答案：A4、在磁介质中通过一回路的磁链与该回路电流之比值为自感A、正确B、错误正确答案：A5、V·A表示矢量A的梯度。

()A、正确B、错误正确答案：B6、电动势的大小与端电压相等()A、正确B、错误正确答案：B7、电压源与任意原件串联可等效为此电压源。

()A、正确B、错误正确答案：B8、采用分布短距的方法，可以削弱交流绕组中的U次谐波电势A、正确B、错误正确答案：A9、并联谐振在L和C支路上出现过流现象，因此常把并谐称为电流谐振A、正确B、错误正确答案：A10、当三相感应电动机转子绕组短接并堵转时，轴上的输出功率为零，则定子边输入功率亦为零。

（)A、正确B、错误正确答案：B11、串谐电路的特性阻抗ß在数值上等于谐振时的感抗与线圈铜耗电阻的比值A、正确B、错误正确答案：A12、同步发电机的稳态短路电流很大A、正确B、错误正确答案：B13、基尔霍夫电压定律(KCL)说明在集总参数电路中，在任一时刻，沿任一回路巡行一周，各元件的电压绝对值之和为零。

()A、正确B、错误正确答案：B14、非正弦周期波各次谐波的存在与否与波形的对称性无关。

()A、正确B、错误正确答案：B15、从电压、电流瞬时值关系式来看，电感元件属于动态元件。

A、正确B、错误正确答案：A16、RL电路的时间常数r。

=L/RA、正确B、错误正确答案：A17、只有电流相等极性一致的电压源才允许串联，否则违背KVL定律。

()A、正确B、错误正确答案：B18、直流电机电枢磁场对空载主磁场的影响称为电枢反应A、正确B、错误正确答案：A19、只有知道了同名端点，才能将互感线圈正确串联和并联。
