任务三基讲义坑槽开挖

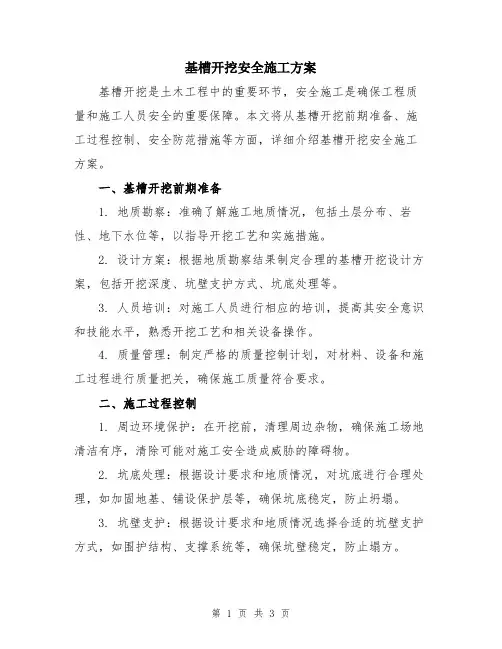

基槽开挖安全施工方案基槽开挖是土木工程中的重要环节，安全施工是确保工程质量和施工人员安全的重要保障。

本文将从基槽开挖前期准备、施工过程控制、安全防范措施等方面，详细介绍基槽开挖安全施工方案。

一、基槽开挖前期准备1. 地质勘察：准确了解施工地质情况，包括土层分布、岩性、地下水位等，以指导开挖工艺和实施措施。

2. 设计方案：根据地质勘察结果制定合理的基槽开挖设计方案，包括开挖深度、坑壁支护方式、坑底处理等。

3. 人员培训：对施工人员进行相应的培训，提高其安全意识和技能水平，熟悉开挖工艺和相关设备操作。

4. 质量管理：制定严格的质量控制计划，对材料、设备和施工过程进行质量把关，确保施工质量符合要求。

二、施工过程控制1. 周边环境保护：在开挖前，清理周边杂物，确保施工场地清洁有序，清除可能对施工安全造成威胁的障碍物。

2. 坑底处理：根据设计要求和地质情况，对坑底进行合理处理，如加固地基、铺设保护层等，确保坑底稳定，防止坍塌。

3. 坑壁支护：根据设计要求和地质情况选择合适的坑壁支护方式，如围护结构、支撑系统等，确保坑壁稳定，防止塌方。

4. 安全通道：开挖过程中，设置安全通道，确保施工人员的安全疏散和应急救援，尤其是在紧急情况下。

5. 施工周期控制：根据地质情况和施工进度，合理划分施工周期，避免长期开挖导致土体松弛引发事故。

三、安全防范措施1. 人员防护：施工现场应配备专职安全员，定期检查和督促施工人员佩戴安全帽、安全鞋等个人防护装备，做好防护用品的管理和更新。

2. 通风防尘：保持开挖现场通风良好，采取湿喷、覆盖或安装防尘网等措施，减少施工过程中的扬尘对环境和施工人员的影响。

3. 正确使用机械设备：对开挖机械设备进行定期维护和检查，确保其安全可靠，并培训施工人员正确使用和操作机械设备。

4. 安全警示标志：在施工现场设置明显的安全警示标志，提醒施工人员注意安全，警示周边人员注意绕行。

5. 紧急救援措施：制定应急救援方案，明确各级责任和应急处置流程，并进行演练，提高救援效率和施工人员应急处置能力。

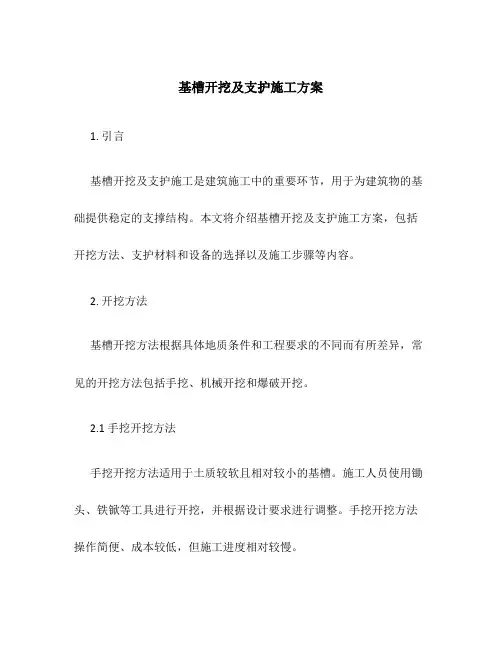

基槽开挖及支护施工方案1. 引言基槽开挖及支护施工是建筑施工中的重要环节，用于为建筑物的基础提供稳定的支撑结构。

本文将介绍基槽开挖及支护施工方案，包括开挖方法、支护材料和设备的选择以及施工步骤等内容。

2. 开挖方法基槽开挖方法根据具体地质条件和工程要求的不同而有所差异，常见的开挖方法包括手挖、机械开挖和爆破开挖。

2.1 手挖开挖方法手挖开挖方法适用于土质较软且相对较小的基槽。

施工人员使用锄头、铁锨等工具进行开挖，并根据设计要求进行调整。

手挖开挖方法操作简便、成本较低，但施工进度相对较慢。

2.2 机械开挖方法机械开挖方法适用于土质较硬或基槽较大的情况。

常用的机械设备有挖掘机、推土机等。

施工人员根据设计要求操作机械设备进行开挖。

机械开挖方法施工效率高，但需要注意对附近的建筑物和管线进行保护。

2.3 爆破开挖方法爆破开挖方法适用于特殊情况下的基槽开挖，例如岩石较硬或存在大块岩石的情况。

施工人员根据爆破设计方案在岩石中布置炸药，并采取控制爆破的措施来实现开挖。

爆破开挖方法需要严格控制爆破安全，并合理处理爆破产生的岩石碎片。

3. 支护材料和设备的选择支护材料和设备的选择是基槽支护施工中关键的一环，直接影响到基槽的稳定性和施工质量。

3.1 支护材料的选择常见的基槽支护材料包括钢支撑、混凝土和土工合成材料等。

钢支撑可根据基槽的尺寸和荷载条件选择不同规格的钢材，并采用支撑架、锁紧器等配件进行固定。

混凝土可作为基槽侧壁的增强材料，通过浇筑实现支护效果。

土工合成材料具有较好的耐腐蚀性和抗渗透性能，可作为增强材料使用。

3.2 支护设备的选择支护设备的选择应根据基槽的尺寸和施工要求进行合理选择。

常见的支护设备有支撑架、水泥搅拌机、水泥泵等。

支撑架可提供基槽的临时支撑，水泥搅拌机和水泥泵用于混凝土的制备和浇筑。

选用合适的支护设备能够提高施工效率和施工质量。

4. 施工步骤基槽开挖及支护施工的步骤一般包括如下几个阶段：4.1 前期准备前期准备包括制定施工方案、调查勘察、标志划线等工作。

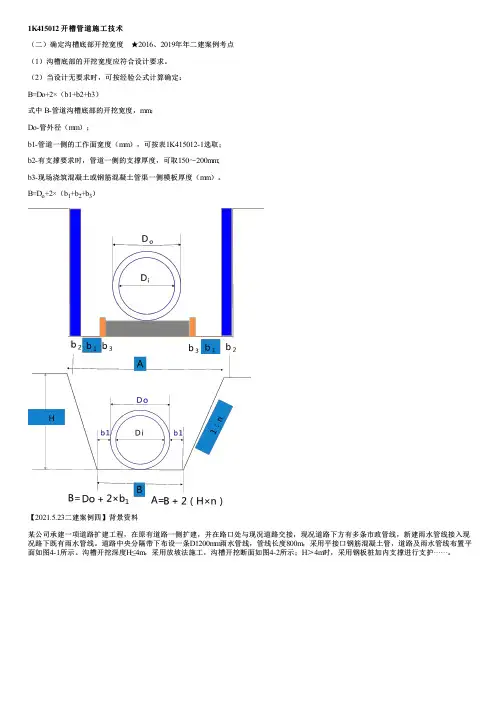

1K415012 开槽管道施工技术（二）确定沟槽底部开挖宽度　★2016、2019年年二建案例考点（1）沟槽底部的开挖宽度应符合设计要求。

（2）当设计无要求时，可按经验公式计算确定：B=Do+2×（b1+b2+b3）式中 B-管道沟槽底部的开挖宽度，mm；Do-管外径（mm）；b1-管道一侧的工作面宽度（mm），可按表1K415012-1选取；b2-有支撑要求时，管道一侧的支撑厚度，可取150～200mm;b3-现场浇筑混凝土或钢筋混凝土管渠一侧模板厚度（mm）。

B=D o+2×（b1+b2+b3）【2021.5.23二建案例四】背景资料某公司承建一项道路扩建工程，在原有道路一侧扩建，并在路口处与现况道路交接，现况道路下方有多条市政管线，新建雨水管线接入现况路下既有雨水管线。

道路中央分隔带下布设一条D1200mm雨水管线，管线长度800m，采用平接口钢筋混凝土管，道路及雨水管线布置平面如图4-1所示。

沟槽开挖深度H≤4m，采用放坡法施工，沟槽开挖断面如图4-2所示；H＞4m时，采用钢板桩加内支撑进行支护······。

图4-1 道路及雨水管线布置平面示意图图4-2 3m＜H≤4m沟槽开挖断面示意图（单位：mm）2.计算图4-1中Y21管内底标高A，图4-2中该处的开挖深度H 以及沟槽开挖断面上口宽度B（保留1位小数）。

（单位：m）【参考答案】管内底标高A=19.526-40×2‰=19.446m即A≈19.4m开挖深度H=23.02-19.446+0.12+0.18=3.874m即H≈3.9m上口宽度B=3+3.874×0.75×2+2×0.8=10.411m或B=3+（3.874-2）×0.75×2+0.8×2+2×0.75×2=10.411m即B≈10.4m2019年二建案例三背景材料某施工单位承建一项城市污水主干管道工程，全长1000m。

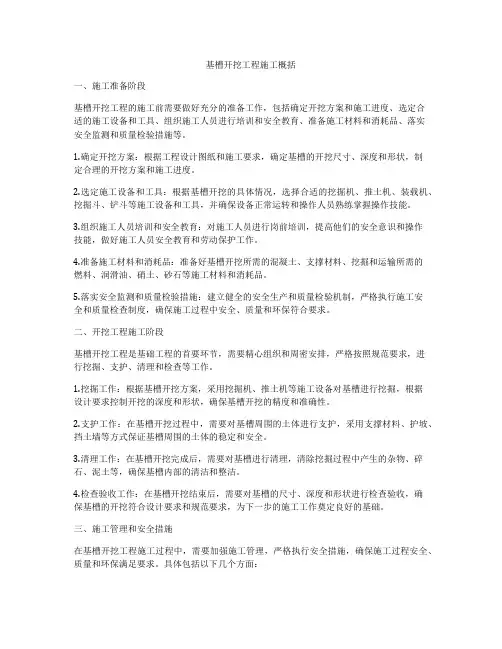

基槽开挖工程施工概括一、施工准备阶段基槽开挖工程的施工前需要做好充分的准备工作，包括确定开挖方案和施工进度、选定合适的施工设备和工具、组织施工人员进行培训和安全教育、准备施工材料和消耗品、落实安全监测和质量检验措施等。

1.确定开挖方案：根据工程设计图纸和施工要求，确定基槽的开挖尺寸、深度和形状，制定合理的开挖方案和施工进度。

2.选定施工设备和工具：根据基槽开挖的具体情况，选择合适的挖掘机、推土机、装载机、挖掘斗、铲斗等施工设备和工具，并确保设备正常运转和操作人员熟练掌握操作技能。

3.组织施工人员培训和安全教育：对施工人员进行岗前培训，提高他们的安全意识和操作技能，做好施工人员安全教育和劳动保护工作。

4.准备施工材料和消耗品：准备好基槽开挖所需的混凝土、支撑材料、挖掘和运输所需的燃料、润滑油、硝土、砂石等施工材料和消耗品。

5.落实安全监测和质量检验措施：建立健全的安全生产和质量检验机制，严格执行施工安全和质量检查制度，确保施工过程中安全、质量和环保符合要求。

二、开挖工程施工阶段基槽开挖工程是基础工程的首要环节，需要精心组织和周密安排，严格按照规范要求，进行挖掘、支护、清理和检查等工作。

1.挖掘工作：根据基槽开挖方案，采用挖掘机、推土机等施工设备对基槽进行挖掘，根据设计要求控制开挖的深度和形状，确保基槽开挖的精度和准确性。

2.支护工作：在基槽开挖过程中，需要对基槽周围的土体进行支护，采用支撑材料、护坡、挡土墙等方式保证基槽周围的土体的稳定和安全。

3.清理工作：在基槽开挖完成后，需要对基槽进行清理，清除挖掘过程中产生的杂物、碎石、泥土等，确保基槽内部的清洁和整洁。

4.检查验收工作：在基槽开挖结束后，需要对基槽的尺寸、深度和形状进行检查验收，确保基槽的开挖符合设计要求和规范要求，为下一步的施工工作奠定良好的基础。

三、施工管理和安全措施在基槽开挖工程施工过程中，需要加强施工管理，严格执行安全措施，确保施工过程安全、质量和环保满足要求。

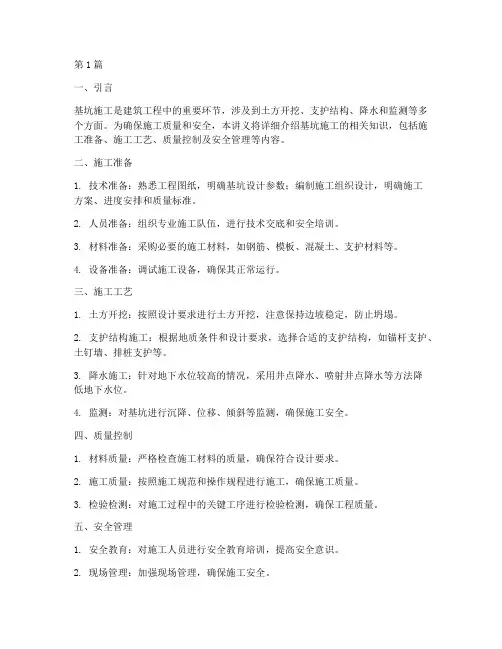

第1篇一、引言基坑施工是建筑工程中的重要环节，涉及到土方开挖、支护结构、降水和监测等多个方面。

为确保施工质量和安全，本讲义将详细介绍基坑施工的相关知识，包括施工准备、施工工艺、质量控制及安全管理等内容。

二、施工准备1. 技术准备：熟悉工程图纸，明确基坑设计参数；编制施工组织设计，明确施工方案、进度安排和质量标准。

2. 人员准备：组织专业施工队伍，进行技术交底和安全培训。

3. 材料准备：采购必要的施工材料，如钢筋、模板、混凝土、支护材料等。

4. 设备准备：调试施工设备，确保其正常运行。

三、施工工艺1. 土方开挖：按照设计要求进行土方开挖，注意保持边坡稳定，防止坍塌。

2. 支护结构施工：根据地质条件和设计要求，选择合适的支护结构，如锚杆支护、土钉墙、排桩支护等。

3. 降水施工：针对地下水位较高的情况，采用井点降水、喷射井点降水等方法降低地下水位。

4. 监测：对基坑进行沉降、位移、倾斜等监测，确保施工安全。

四、质量控制1. 材料质量：严格检查施工材料的质量，确保符合设计要求。

2. 施工质量：按照施工规范和操作规程进行施工，确保施工质量。

3. 检验检测：对施工过程中的关键工序进行检验检测，确保工程质量。

五、安全管理1. 安全教育：对施工人员进行安全教育培训，提高安全意识。

2. 现场管理：加强现场管理，确保施工安全。

3. 应急预案：制定应急预案，应对突发事件。

六、案例分析以下为几个基坑施工案例：1. 重力式挡墙：适用于开挖深度不大、环境对位移要求可允许的基坑。

其结构特征由挡土结构与支撑结构两部分组成，支撑材料有钢筋混凝土桩、地下连续墙等。

2. SMW三轴水泥土搅拌墙：适用于深基坑、软土地基等复杂地质条件。

其结构特征由挡土结构与锚固系统两部分组成，支撑材料有钢板桩等。

3. 钻孔灌注桩：适用于不同地质条件的基坑支护，具有施工速度快、稳定性好等优点。

七、总结基坑施工是建筑工程中的重要环节，施工过程中要充分考虑地质条件、设计要求、施工工艺等因素，确保施工质量和安全。

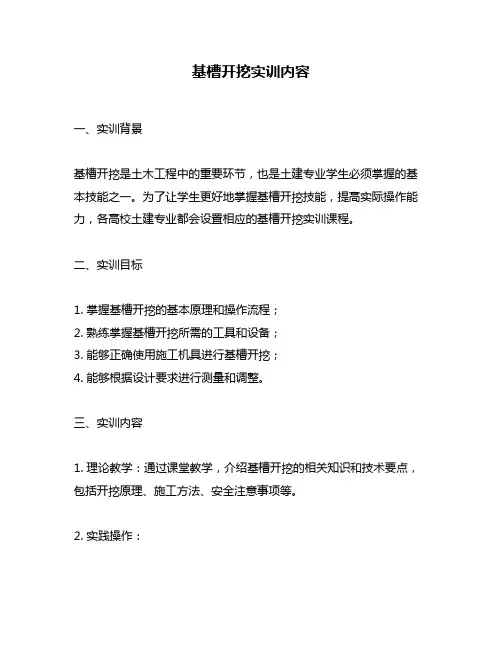

基槽开挖实训内容一、实训背景基槽开挖是土木工程中的重要环节，也是土建专业学生必须掌握的基本技能之一。

为了让学生更好地掌握基槽开挖技能，提高实际操作能力，各高校土建专业都会设置相应的基槽开挖实训课程。

二、实训目标1. 掌握基槽开挖的基本原理和操作流程；2. 熟练掌握基槽开挖所需的工具和设备；3. 能够正确使用施工机具进行基槽开挖；4. 能够根据设计要求进行测量和调整。

三、实训内容1. 理论教学：通过课堂教学，介绍基槽开挖的相关知识和技术要点，包括开挖原理、施工方法、安全注意事项等。

2. 实践操作：（1）现场勘测：在实验室或者现场进行勘测，确定开挖范围、深度和坑底高程等参数。

（2）机具操作：学生需要熟练掌握各种机具的使用方法，包括钢丝锯、铲子、铁锤等。

（3）开挖施工：根据勘测结果和设计要求，进行基槽开挖，掌握正确的开挖方法和顺序。

（4）测量调整：在开挖过程中，需要不断进行测量和调整，确保开挖的深度和坑底高程符合设计要求。

四、实训设备和工具1. 勘测设备：包括经纬仪、水准仪、钢尺等。

2. 机具设备：包括钢丝锯、铲子、铁锤等。

3. 安全设备：包括安全带、手套、安全帽等。

五、实训注意事项1. 实训前需要对学生进行安全教育，确保学生了解相关安全知识和操作规范。

2. 学生在实训过程中需要佩戴相应的安全装备，并遵守操作规范，确保人身安全。

3. 实训结束后需要对机具设备进行清洗和维护，确保下次使用时能够正常运行。

六、实训效果评估1. 实验报告：学生需要撰写基槽开挖实验报告，详细介绍实验过程和结果，并分析存在的问题和改进方案。

2. 实践考核：通过对学生实际操作的考核，评估学生掌握基槽开挖技能的程度。

七、实训意义1. 提高学生的实践操作能力，为日后从事土木工程相关工作打下坚实基础。

2. 培养学生的团队合作精神和责任意识，提高其综合素质。

3. 增强学生对土木工程领域的兴趣和热情，促进其未来发展。

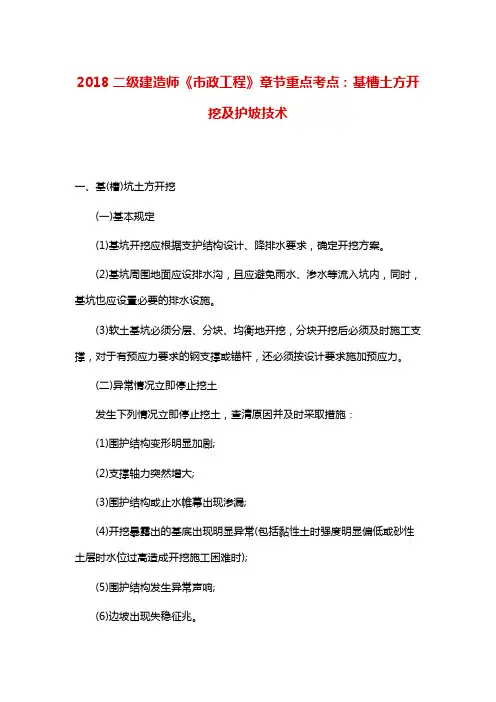

2018二级建造师《市政工程》章节重点考点：基槽土方开挖及护坡技术一、基(槽)坑土方开挖(一)基本规定(1)基坑开挖应根据支护结构设计、降排水要求，确定开挖方案。

(2)基坑周围地面应设排水沟，且应避免雨水、渗水等流入坑内，同时，基坑也应设置必要的排水设施。

(3)软土基坑必须分层、分块、均衡地开挖，分块开挖后必须及时施工支撑，对于有预应力要求的钢支撑或锚杆，还必须按设计要求施加预应力。

(二)异常情况立即停止挖土发生下列情况立即停止挖土，查清原因并及时采取措施：(1)围护结构变形明显加剧;(2)支撑轴力突然增大;(3)围护结构或止水帷幕出现渗漏;(4)开挖暴露出的基底出现明显异常(包括黏性土时强度明显偏低或砂性土层时水位过高造成开挖施工困难时);(5)围护结构发生异常声响;(6)边坡出现失稳征兆。

二、护坡技术(一)基坑边(放)坡2. 基坑边坡稳定影响因素施工不当也会造成边坡失稳，主要表现为：(1)没有按设计坡度进行边坡开挖;(2)基坑边坡坡顶堆放材料、土方及运输机械车辆等增加了附加荷载;(3)基坑降排水措施不力，地下水未降至基底以下，而地面雨水、基坑周围地下给排水管线漏水渗流至基坑边坡的土层中，使土体湿化，土体自重加大，增加土体中的剪应力;(4)基坑开挖后暴露时间过长，经风化而使土体变松散;(5)基坑开挖过程中，未及时刷坡，甚至挖反坡，使土体失去稳定性。

3. 基坑放坡要求按是否设置分级过渡平台，边坡可分为一级放坡和分级放坡两种形式。

(二)长基坑开挖与过程放坡(2)坑内纵向放坡是动态的边坡，在基坑开挖过程中不断变化，(3)基坑纵向放坡不得大于安全坡度，对暴露时间较长或可能受暴雨冲刷的纵坡应采取坡面保护措施，严防纵向滑坡。

(4)若坑外有需要保护的重要地下管线或建(构)筑物，应适当减缓其附近的纵向土坡坡度。

三、边坡保护(一)基坑边坡稳定措施(1)根据土层的物理力学性质确定基坑边坡坡度，并于不同土层处做成折线形边坡或留置台阶;(2)必须做好基坑降排水和防洪工作，保持基底和边坡的干燥;(3)基坑边坡坡度受到一定限制而采用围护结构又不太经济时，可采用坡面土钉、挂金属网喷混凝土或抹水泥砂浆护面等措施;(4)严格禁止在基坑边坡坡顶1～2m范围堆放材料、土方和其他重物以及停置或行驶较大的施工机械;(5)基坑开挖过程中，边坡随挖随刷，不得挖反坡;(6)暴露时间较长的基坑，一般应采取护坡措施。

第九章站场工程站场工程施工质量验收划分为单位工程、分部工程、分项工程和检验批。

单位工程应按一个完整工程或一个相当规模的施工范围划分，并按下列原则确定：（1）一般情况下一个站场分站场路基、站场道路和站场构筑物三个单位工程。

（2）对越行站、会让站和一些规模较小的中间站等小型车站，整个车站可合并为一个单位工程。

（3）对编组站或其他大型站场，可按车场或站段将路基工程分为数个单位工程。

分部工程应按一个完整部位或主要结构及施工阶段划分；分项工程应按工种、工序、材料、施工工艺等划分；检验批可根据施工及质量控制和验收需要按施工段或部位等划分。

站场工程的单位工程、分部工程、分项工程和检验批的划分及编号应符合下列各表的要求。

站场路基分部工程、分项工程和检验批划分及编号（站场路基单位工程编号0601）续表站场道路分部工程、分项工程和检验批划分及编号（站场道路单位工程编号0602）站场构筑物分部工程、分项工程和检验批划分及编号（站场构筑物单位工程编号0603）排水盲沟检验批质量验收记录表说明主控项目1．排水盲沟填料及反滤层所用的砂、卵（碎）石应洁净，含泥量不大于2%，粒径应符合设计要求。

检验数量：每条沟检查1次。

检验方法：施工单位做含泥量测定、筛分试验，铺填后全面观察。

监理单位观察检查并见证试验。

2．排水盲沟沟底应夯实或铺砌平整，无反坡现象。

检验数量：施工、监理单位全部检查。

检验方法：观察检查。

一般项目1．排水盲沟的位置和断面尺寸的允许偏差、施工单位检验数量和检验方法应符合下表的规定。

排水盲沟位置和断面尺寸允许偏差排水管道检验批质量验收记录表说明主控项目1．排水管的规格、质量必须符合设计要求。

检验数量：施工、监理单位全部检查。

检验方法：观察和检查质量证明文件。

2．排水管道的基础应密实、稳固。

检验数量：施工、监理单位全部检查。

检验方法：观察检查。

3．排水管道的接口处理应符合设计要求。

检验数量：施工、监理单位全部检查检验方法：观察检查。
