2020九年级物理中考复习基础知识提升训练——专题十九：生活用电

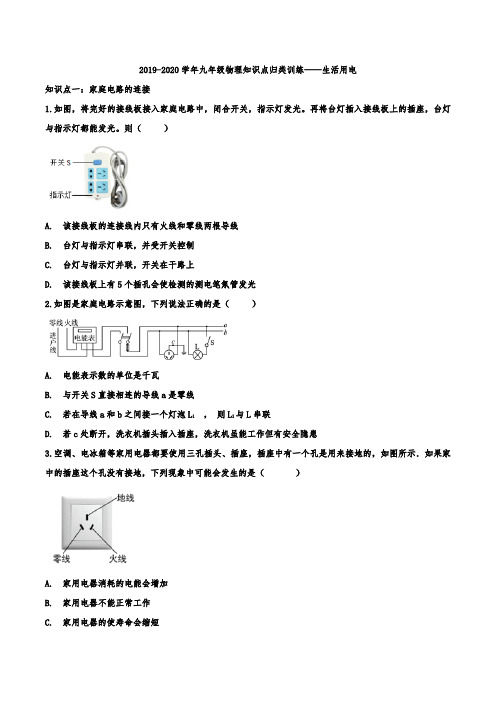

2019-2020学年九年级物理知识点归类训练——生活用电知识点一：家庭电路的连接1.如图，将完好的接线板接入家庭电路中，闭合开关，指示灯发光。

再将台灯插入接线板上的插座，台灯与指示灯都能发光。

则（）A. 该接线板的连接线内只有火线和零线两根导线B. 台灯与指示灯串联，并受开关控制C. 台灯与指示灯并联，开关在干路上D. 该接线板上有5个插孔会使检测的测电笔氖管发光2.如图是家庭电路示意图，下列说法正确的是（）A. 电能表示数的单位是千瓦B. 与开关S直接相连的导线a是零线C. 若在导线a和b之间接一个灯泡L1，则L1与L串联D. 若c处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患3.空调、电冰箱等家用电器都要使用三孔插头、插座，插座中有一个孔是用来接地的，如图所示．如果家中的插座这个孔没有接地，下列现象中可能会发生的是（）A. 家用电器消耗的电能会增加B. 家用电器不能正常工作C. 家用电器的使寿命会缩短D. 人接触家用电器金属外壳时有可能发生触电事故4.某家庭电路的组成如图所示，下列说法正确的是（）A. 控制灯泡的开关可以接在零线上B. 图中的四个插座中有三个是并联的C. 有金属外壳的家用电器必须使用三孔插座，以确保安全D. 彩灯接入电路后都不亮，可能是其中的一个小彩灯短路5.如图所示的电热水壶，工作时将电能转化为________能；为防止通电时所引起触电伤害事故的发生，电热水壶应使用________插头（填“两脚”或“三脚”）．经验证明，只有________V的电压对人体才是安全的．当电线着火时，绝不能不切断电源就用水救火，这主要是因为通常水是________的．6.如图是家庭电路的组成示意图．请你完成下列填空题：（1）人体的安全电压不高于________V；（2）正确捏住测电笔，且使笔尖插入图中插座A的________（选填“左”或“右”）孔，可以观察到氖管发光．7.家庭电路中各用电器一般都是________联连接的：如图所示电冰箱的三脚插头，与标字母为________的“脚”相连的导线要和冰箱的金属外壳相连。

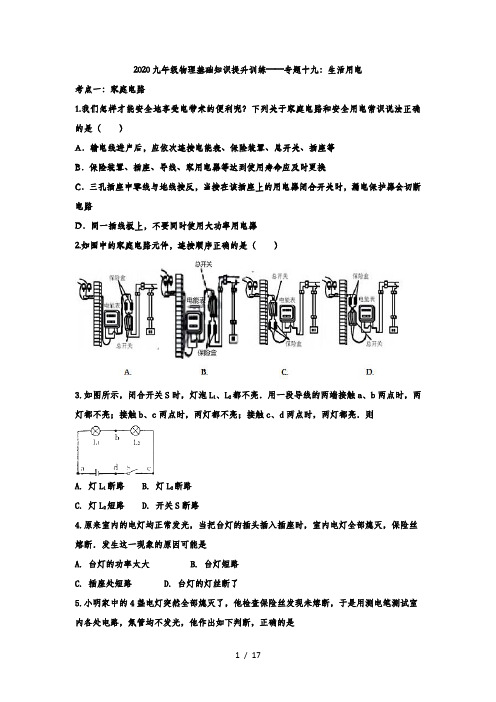

2020九年级物理基础知识提升训练——专题十九：生活用电考点一：家庭电路1.我们怎样才能安全地享受电带来的便利呢？下列关于家庭电路和安全用电常识说法正确的是（）A．输电线进户后，应依次连接电能表、保险装置、总开关、插座等B．保险装置、插座、导线、家用电器等达到使用寿命应及时更换C．三孔插座中零线与地线接反，当接在该插座上的用电器闭合开关时，漏电保护器会切断电路D．同一插线板上，不要同时使用大功率用电器2.如图中的家庭电路元件，连接顺序正确的是（）3.如图所示，闭合开关S时，灯泡L1、L2都不亮．用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮．则A. 灯L1断路B. 灯L2断路C. 灯L2短路D. 开关S断路4.原来室内的电灯均正常发光，当把台灯的插头插入插座时，室内电灯全部熄灭，保险丝熔断．发生这一现象的原因可能是A. 台灯的功率太大B. 台灯短路C. 插座处短路D. 台灯的灯丝断了5.小明家中的4盏电灯突然全部熄灭了，他检查保险丝发现未熔断，于是用测电笔测试室内各处电路，氖管均不发光，他作出如下判断，正确的是A. 室内用电器短路了B. 进户的火线开路了C. 进户的零线开路了D. 灯丝都给烧断了6.测电笔可以测试导线是火线还是零线．如图所示，持笔方式正确的是_______；将笔尖与导线接触，若氖管发光，此导线为_______．7.如图是一个常见的家庭照明电路，图中虚线方框A、B分别是开关或电灯的位置，请你完成下列填空题．（1）连接此照明电路吋．开关应安装在虚线方框________ （选填“A”或“B”）位置上．（2）闭合开关后，电灯却不亮，用测电笔测试a、b、c时，氖管都发光，则电路的故障为________ ．8.如图所示的家庭电路中，正常发光的电灯灯突然熄灭，正在运行的空调也突然停止工作了．小明先检查空气开关，空气开关正常，再用试电笔分别检测插座的左孔和右孔，发现氖管均发光，造成这一现象的原因可能是________考点二：家庭电路电流过大的原因1.教室内的保险丝断了，应该A. 用铁丝代替B. 用铜丝代替C. 找保险丝更换D. 以上方法都可以2.在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（）（1）电路中增加大功率的用电器；（2）插座中的两个线头相碰；（3）开关中的两个线头相碰；（4）户外输电线绝缘皮破损．A. （1）和（2）B. （2）和（3）C. （1）和（3）D. （2）和（4）3.小明把台灯插入插座，闭合开关，家里的总控制开关立刻跳闸，请分析造成这种现象的原因是（）A. 插头短路B. 灯丝断路C. 灯头内短路D. 灯头内断路4.家庭电路中的保险丝熔断了，以下原因中不可能的是A. 使用的用电器总功率过大B. 保险丝的规格不符合规定的要求C. 拉线开关中两根导线的线头相碰了D. 插座中的两根导线的线头相碰了5.如图是常用的一个插线板．小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压．根据上述现象可知指示灯和开关是______的（选填“串联”或“并联”），使用三角插头和三孔插座，目的是将用电器的金属外壳与________相连，防止触电．连在插线板上的用电器________不能超过插线板的最大负荷．6.在家庭电路中，当发生________故障或电路中用电器的________过大时，均可由于干路电流过大而导致空气开关“跳闸”．7.人们使用测电笔可辨别火线、零线，若氖管发光，则测电笔接触的是线．如图所示是测电笔的结构示意图，里面有一个阻值为8.8×105Ω的大电阻，不计氖管和人体的电阻，此时通过人体的电流为 mA，这个电流的大小对人体是安全的．8.家庭电路中“超负荷”是指电路中过大．出现上述情况时，电路中的熔断器或空气开关会自动切断电路．熔断器中的熔丝熔断的原理是电流的效应．如图是空气开关的原理图，它切断电路则是利用了电流的效应．9.运用知识解决问题：（1）小明家新买了一台空调，刚接入电路，家里的保险丝就烧断了，请分析其原因．答：使用空调后，电路中的总功率________ ，根据公式________ 可知，在________ 一定时，电路的总功率________ ，电路中的总电流________ ，导致保险丝烧断．（2）请你根据实物电路，在方框中画出电路图（3）某电铃的电阻为10Ω，正常工作时它两端的电压为4V，现把它接在9V的电源中，欲使它正常工作，应给它串联一个多大的电阻______ ？10.小勇同学家里某段时间内共有两件用电器在工作，一盏“220V,40W”的灯（灯泡电阻不变），一台“DY-IA（R3）”型的空调机．空调机正常工作时的电压为220V，总功率为880W，内部线圈电阻为3．5Ω．求：（1）这两件用电器的连接方式是_____（选填“串联”或“并联”），空调机应____（选填“接地”或“不接地”）；（2）正常工作时，两件用电器的总功率_______；（3）如果小灯泡的工作电压是110V，它的实际电功率 ______；（4）该空调机正常工作1．5h，线圈电阻产生的热量______．考点三：安全用电1. 以下操作不符合安全用电要求的是（）A. 更换灯泡时要切断电源B. 保险丝熔断后可用铜丝代替C. 将开关接在用电器和火线之间D. 有金属外壳的家用电器其外壳一定要接地2.下列做法中符合安全用电原则的是A. 家庭电路中，开关可以接在零线和用电器之间B. 当用电器着火时，应迅速向用电器泼水C. 拔插头时直接用手拽插头上的电线D. 使用试电笔时笔尖应该接触被测导线，手指按住笔尾金属体3. 关于家庭电路及安全用电，下列说法正确的是A. 家用电器失火时，立即用水浇灭B. 熔丝熔断后用铜丝代替C. 使用测电笔时手不能接触笔尾金属电极D. 总开关安装在干路上4.下列关于安全用电的说法正确的是A. 只要电灯不发光，就可以用湿布把它擦干净B. 只要将保险丝换上粗的，电路中就可以接入大功率的用电器C. 把家用电器的金属外壳接上地线，可以防止触电D. 看到有人触电应立即用手把他拉开5.发现有人触电，应先A. 报警或喊人B. 迅速扶起，并送往医院C. 找电工或专业人员抢救D. 想办法切断电源6.家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是 ________联；如图所示情景中，会发生触电事故的是 ________（选填“甲”或“乙”）7.家庭电路中接触会引起触电事故，而靠近高压线和高压设备处也会引起的触电事故，因此，安全用电的基本原则是：①________ ，②________ ．8.家庭电路中的触电事故，都是人体直接或间接接触________引起的；高压触电的类型是高压电弧触电和________触电．2020九年级物理基础知识提升训练——专题十九：生活用电参考答案考点一：家庭电路1.我们怎样才能安全地享受电带来的便利呢？下列关于家庭电路和安全用电常识说法正确的是（）A．输电线进户后，应依次连接电能表、保险装置、总开关、插座等B．保险装置、插座、导线、家用电器等达到使用寿命应及时更换C．三孔插座中零线与地线接反，当接在该插座上的用电器闭合开关时，漏电保护器会切断电路D．同一插线板上，不要同时使用大功率用电器【答案】BCD2.如图中的家庭电路元件，连接顺序正确的是（）【答案】B3.如图所示，闭合开关S时，灯泡L1、L2都不亮．用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮．则A. 灯L1断路B. 灯L2断路C. 灯L2短路D. 开关S断路【答案】D【解析】由图可知灯L1、L2串联，根据串联电路特点，当S闭合，两灯均不亮，必为断路；用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮，则开关S断路．4.原来室内的电灯均正常发光，当把台灯的插头插入插座时，室内电灯全部熄灭，保险丝熔断．发生这一现象的原因可能是A. 台灯的功率太大B. 台灯短路C. 插座处短路D. 台灯的灯丝断了【答案】B【解析】由生活常识可知台灯的功率一般比较小,因此造成保险丝熔断的原因不会是因台灯的功率过大;由台灯插头插入插座,闭合开关,室内电灯全部熄灭可知,是台灯的插头处有短路.故选B5.小明家中的4盏电灯突然全部熄灭了，他检查保险丝发现未熔断，于是用测电笔测试室内各处电路，氖管均不发光，他作出如下判断，正确的是A. 室内用电器短路了B. 进户的火线开路了C. 进户的零线开路了D. 灯丝都给烧断了【答案】B【解析】A．如果某处短路，会引起保险丝烧断，造成电路断开，整个电路无电流，氖管不会发光．故A错误；B．如果进户火线断路，测电笔测试任何一点，氖管都不发光．故B正确；C．进户零线断路，其它部分都相当于火线，测试时氖管会发光．故C错误；D．灯泡灯丝全部烧断时，测电笔测试连接火线一端时，氖管发光，测试另一端氖管不能发光．故D错误．6.测电笔可以测试导线是火线还是零线．如图所示，持笔方式正确的是_______；将笔尖与导线接触，若氖管发光，此导线为_______．【答案】 (1). 甲 (2). 火线【解析】[1]测电笔可以测试导线是火线还是零线．持笔正确的方式是手应接触笔尾金属体，故甲是正确的；[2]将笔尖与导线接触，若氖管发光，此导线为火线；7.如图是一个常见的家庭照明电路，图中虚线方框A、B分别是开关或电灯的位置，请你完成下列填空题．（1）连接此照明电路吋．开关应安装在虚线方框________ （选填“A”或“B”）位置上．（2）闭合开关后，电灯却不亮，用测电笔测试a、b、c时，氖管都发光，则电路的故障为________ ．【答案】 (1). A； (2). 零线断路．【解析】（1）保险丝接在火线上，开关应接在灯与火线之间．因此开关应接在A处．（2）闭合开关后，电灯却不亮；用测电笔测试a、b、c时，氖管都发光，灯、开关与火线相通了，说明火线有电，所以零线断路．故答案为A；零线断路．8.如图所示的家庭电路中，正常发光的电灯灯突然熄灭，正在运行的空调也突然停止工作了．小明先检查空气开关，空气开关正常，再用试电笔分别检测插座的左孔和右孔，发现氖管均发光，造成这一现象的原因可能是________【答案】户外零线断路（空气总开关之前的零线断路）【解析】小明先检查空气开关，空气开关正常，再用试电笔分别检测插座的左孔和右孔，发现氖管均发光．说明，电路中没有出现短路，应该是出现了断路，则造成这一现象的原因可能是户外零线断路（空气总开关之前的零线断路）．考点二：家庭电路电流过大的原因1.教室内的保险丝断了，应该A. 用铁丝代替B. 用铜丝代替C. 找保险丝更换D. 以上方法都可以【答案】C【解析】家庭电路中的保险丝熔断后，应该查找熔断的原因，换用合适的保险丝，不能用铁丝或者铜丝代替，因为这样起不到保险作用．故选C．2.在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（）（1）电路中增加大功率的用电器；（2）插座中的两个线头相碰；（3）开关中的两个线头相碰；（4）户外输电线绝缘皮破损．A. （1）和（2）B. （2）和（3）C. （1）和（3）D. （2）和（4）【答案】A【解析】解：（1）可以导致用电器的总功率过大，根据I=PU可知会导致电流过大，引起空气开关跳闸；（2）插座中的两个线头相碰，会造成电路短路；从而造成电流过大，引起家庭电路中空气开关跳闸；（3）开关中两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，不会引起中空气开关跳闸；（4）户外输电线绝缘皮破损，不会引起家庭电路中的电流过大，不会引起家庭电路中空气开关跳闸．所以答案为：A．3.小明把台灯插入插座，闭合开关，家里的总控制开关立刻跳闸，请分析造成这种现象的原因是（）A. 插头短路B. 灯丝断路C. 灯头内短路D. 灯头内断路【答案】C【解析】在台灯插头插入插座，闭合开关后，家里的总控制开关跳闸，该现象说明不是插头短路，是灯头内短路造成的，故A错误，C正确；BD、因为台灯和其它用电器并联，灯泡的灯丝断路或灯头内断路，只能使本支路没有电流，台灯不亮，不能引起家里的总控制开关跳闸，故BD错误；故应选C．4.家庭电路中的保险丝熔断了，以下原因中不可能的是A. 使用的用电器总功率过大B. 保险丝的规格不符合规定的要求C. 拉线开关中两根导线的线头相碰了D. 插座中的两根导线的线头相碰了【答案】C【解析】家庭电路中的保险丝熔断，是由于电路中的电流过大引起的，而产生电流过大的原因有两个：一是发生了短路，另一个是用电器总功率过大． A、根据P=UI可得：PIU，家庭电路中的电压是一定的，U=220V，所以用电器总功率过大，电路中的总电流就会过大，电流通过保险丝产生的热量就会过多，保险丝温度升高而熔断，故A可能；B、如果保险丝的额定电流小于电路中的正常工作电流，电流通过保险丝产生的热量多，保险丝会熔断，故B 可能；C、拉线开关中两根导线的线头相碰，使电路闭合，用电器工作，不会使保险丝熔断，故C不可能；D、插头中的两根导线线头相碰，电路中发生短路，导致电路中电流过大，熔断保险丝，故D可能．故选C．5.如图是常用的一个插线板．小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压．根据上述现象可知指示灯和开关是______的（选填“串联”或“并联”），使用三角插头和三孔插座，目的是将用电器的金属外壳与________相连，防止触电．连在插线板上的用电器________不能超过插线板的最大负荷．【答案】 (1) 串联 (2). 大地 (3). 总功率【解析】指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压，说明开关与指示灯是串联的，若是并联会造成电源短路。

2020九年级物理基础知识强化练习——专题十九：生活用电考点一：家庭电路1.家庭电路的连接中，插座与灯泡是__________（选填“串联”或“并联”）的；保险丝是串联在______（选填“火线”或“零线”）上的．2.在家庭电路中，客厅插座与卧室电灯是联的，在安装带有金属外壳的家用电器时，为了安全用，电家用电器的金属外壳应．3.家庭电路中空气开关的作用是_____________．当电路中_______________时会引起空气开关跳闸．4.如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则( )A. 电热水壶所在电路的b、c间断路B. 插座的接地线断路C. 电路的c、d间导线断路D. 电路的a、b间导线断路5.在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后顺序正确的是( )A. 电能表、保险装置、总开关B. 电能表、总开关、保险装置C. 保险装置、电能表、总开关D. 总开关、电能表、保险装置6.把图电路元件接入照明电路中，且符合安全用电原则．（要求保险盒与三孔插座相连）7.如图所示家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定的三孔插座.请把电路连接完整.8.工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况电，如图所示．当闸刀开关S闭合后，再分别依次闭合开关S1、S2、S3（每次只能闭合其中之一）时，可能出现三种情况，完成下列三种情况的判断（选填“短路”、“断路”或“正常”）：(1)L0正常发光，说明该支路_________(2)L0不发光，说明该支路___________(3)L0发光但呈暗红色，说明该支路_________考点二：家庭电路电流过大的原因1.家庭电路中控制照明灯的开关应接在线上．1kW•h的电能可供一只“220V 5W”的节能灯正常发光h．2.对人体来说，安全电压一般不高于______V．在家庭电路中，通常用_____判断火线和零线，用__________测量电路消耗的电能．3.电焊利用电流的热效应将焊条熔化，从而使金属部件连接在一起，某电焊机输出电压40V，输出功率2000W．各种橡胶绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如表．从安全角度考虑．应选择________（填写导线规格）作为电焊机的输出导线．4.家庭电路中，熔断器是在电路超负荷运行或发生__________（短路/断路）时起保护作用的装置．小红家的电能表2月底的示数为，3月底的示数为，则她家3月份消耗的电能为__________kW·h．5.炎炎夏日，同时使用过多的大功率用电器往往会引起空气开关“跳闸”，其原因是___，请写出一条安全用电的注意事项_____________________．6. 下列做法不符合安全用电原则的是A. 用电器的金属外壳应接地B. 检查维修家用电器时，应将电源断开C. 为防止家庭电路中的熔丝频繁烧断，可用铜丝代替熔丝D. 使用测电笔时，手要接触测电笔尾部的金属电极7.（1）把“220V 1100W”的电暖气插入插座，在额定电压下工作：①流过电暖气的电流多大？②电暖气的电阻多大？③电暖气多少小时消耗2.2kW·h的电能？④电暖气通过导线连到电路，为什么电暖气工作时放出大量热，而与其连接的导线却几乎不发热？（2）该插线板允许通过最大电流为10A，通过计算分析，插线板能否让“220V 750W”电吹风与上述电暖气同时工作？8.小明家的电饭锅如图甲所示，额定电压为220 V , “煮饭”时额定功率为1 210 W，简化电路如图乙所示，S1为温控开关，发热电阻R1与R2的阻值不随温度变化，电阻R2在“保温”状态与“煮饭”状态时的功1: 16.率之比为(1)正常“煮饭”状态，通过电饭锅的电流为多少安?(2)电阻R1的阻值为多少欧?(3)某天傍晚，小明关闭家里其他用电器，只让“保温”状态的电饭锅工作，发现自家电能表(如图丙所示)指示灯每闪烁4次所用的时间为48s ，则实际电压为多少伏?考点三：安全用电1.如图是安装了漏电保护器的家庭电路．当漏电保护器检测到通过图中A 、B 两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用．当家电维修人员在图中C 处不慎触电时，漏电保护器________填（“会”或“不会”）切断电路．若人体电阻为10k Ω，触电时通过人体的电流为_______μA ．2.如图描述的是生活中有关安全的两个情景，请分别写出它们涉及的物理知识．甲：________________________________________________________________________；乙：________________________________________________________________________.3.学习了安全用电知识后，你认为下列说法中正确的是 A. 使用试电笔时手要接触笔尾金属体B. 在高压线下钓鱼C. 高大建筑物上安装避雷针D. 发现有人触电应先断开电源4.生命可贵、安全第一！在如图所示的各种情况下，人体不会触电的( )A. B. C. D.5.下列做法符合节能或安全用电要求的是A. 高压输电线下放风筝B. 夏天用空调时，始终把温度调到最低C. 空气开关跳闸后，不排出故障就直接合上D. 发现有人触电，不能用手直接去拉触电者身体6.家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（）A. 可能是这个插座的火线和零线原来就相接触形成了短路B. 可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态C. 可能是插头插入这个插座时，导致火线和零线相接触形成了短路D. 可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸7.下列图中符合安全用电与保护原则的是A. 在落地高压线附近行走B. 多个大功率用电器同时使用一个插座C. 开关接零线D. 电水壶接三孔插座2020九年级物理基础知识强化练习——专题十九：生活用电参考答案考点一：家庭电路1.家庭电路的连接中，插座与灯泡是__________（选填“串联”或“并联”）的；保险丝是串联在______（选填“火线”或“零线”）上的．【答案】 (1). 并联 (2). 火线【解析】家庭电路电压是220V，家用电器的额定电压也是220V，各家用电器之间是并联时，各家用电器都正常工作，并且互不影响．为了安全起见，保险丝需要串联在火线上．当电路中电流过大时，保险丝熔断，断开火线，可防止人触电．2.在家庭电路中，客厅插座与卧室电灯是联的，在安装带有金属外壳的家用电器时，为了安全用，电家用电器的金属外壳应．【答案】并，接地【解析】在家庭电路中，为了保证用电器正常工作，家用电器通常都是并联的，故客厅插座与卧室电灯是并联的；在安装带有金属外壳的家用电器时，为了安全用，电家用电器的金属外壳应接地，是为了防止火线绝缘层破损与金属外壳相连造成人接触外壳产生触电．3.家庭电路中空气开关的作用是_____________．当电路中_______________时会引起空气开关跳闸．【答案】 (1). 保护电路，防止事故发生 (2). 发生短路或接入用电器总功率过大【解析】家庭电路中空气开关在电流过大时自动切断电路，与保险丝作用相似，但空气开关可复位使用，所以作用是保护电路，防治事故发生；当电路中发生短路或接入用电器总功率过大时会引起空气开关跳闸．4.如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则( )A. 电热水壶所在电路的b、c间断路B. 插座的接地线断路C. 电路的c、d间导线断路D. 电路的a、b间导线断路【答案】C【解析】电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线有电，而零线开路了，且是在c、d之间开路，故C正确；故应选C．5.在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后顺序正确的是( )A. 电能表、保险装置、总开关B. 电能表、总开关、保险装置C. 保险装置、电能表、总开关D. 总开关、电能表、保险装置【答案】B【解析】在家庭电路组成部分中，其先后次序一般是：从进户线、电能表、总开关、保险装置、用电器等等．故本题符合题意的正确选项是B．6.把图电路元件接入照明电路中，且符合安全用电原则．（要求保险盒与三孔插座相连）【答案】如下图所示【解析】在家庭电路连接时，开关应与用电器串联，并且要接在火线的一端；插座应一端接火线，一端接零线，对于三孔的，中间的孔是接地线的；保险丝应接在火线上．7.如图所示家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定的三孔插座.请把电路连接完整.【答案】【解析】家庭电路中的各个用电器是并联连接的，所以，此电路中的两盏吊灯L1和L2并联，开关则应接在干路上同时控制两盏灯泡，且开关应先接在火线上；安装三孔插座时，应上孔接地线，左孔接零线，右孔接火线，故电路如图：8.工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况电，如图所示．当闸刀开关S闭合后，再分别依次闭合开关S1、S2、S3（每次只能闭合其中之一）时，可能出现三种情况，完成下列三种情况的判断（选填“短路”、“断路”或“正常”）：(1)L0正常发光，说明该支路_________(2)L0不发光，说明该支路___________(3)L 0发光但呈暗红色，说明该支路_________【答案】 (1). 短路 (2). 断路 (3). 正常【解析】（1）[1]“校验灯”恰能正常发光，说明该支路短路，仅有“校验灯”连成完整的回路，使其正常发光；（2）[2]“校验灯”不发光，说明支路发生断路，干路中的“校验灯”也不亮；（3）[3]“校验灯”发光不正常（暗红色），说明该支路工作正常，该支路和“校验灯”组成串联，串联分压，使“校验灯”电压达不到220V ，发光不亮，为暗红色；考点二：家庭电路电流过大的原因1.家庭电路中控制照明灯的开关应接在 线上．1kW •h 的电能可供一只“220V 5W ”的节能灯正常发光 h ．【答案】火；200【解析】家庭电路中开关和开关控制的用电器之间是串联的，开关必须与火线相连，当开关断开后，用电器与火线断开可保证用电安全；已知节能灯的额定电压和额定功率以及提供的电能，故节能灯正常发光的时间为：1?2000.005W KW h t h P KW===（要注意统一单位，如果功率的单位是KW ，电能的单位用KW •h ，时间的单位才是h ，如果功率的单位是W ，电能的单位是J ，时间的单位就是s ）2.对人体来说，安全电压一般不高于______V ．在家庭电路中，通常用_____判断火线和零线，用__________测量电路消耗的电能．【答案】 (1). 36 (2). 测电笔 (3). 电能表【解析】通常，对人体来说，安全电压一般不高于36V ，用测电笔可以判断火线和零线．电路中的电能表测量电路中消耗的电能．3.电焊利用电流的热效应将焊条熔化，从而使金属部件连接在一起，某电焊机输出电压40V ，输出功率2000W ．各种橡胶绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如表．从安全角度考虑．应选择________（填写导线规格）作为电焊机的输出导线．【答案】横截面积10mm 2【解析】电焊机工作时，导线中的电流为：20005040P WI AU V===，查表可得，应选用横截面积为10mm2的导线作为电焊机的输出导线.4.家庭电路中，熔断器是在电路超负荷运行或发生__________（短路/断路）时起保护作用的装置．小红家的电能表2月底的示数为，3月底的示数为，则她家3月份消耗的电能为__________kW·h．【答案】 (1) 短路 (2). 51.6、【解析】当电路短路时，电路中的电流就会很大，超过了熔断器的最大电流，则熔断器将会熔断起到对电路的保护作用；电能表就是用来测量家庭中某段时间消耗电能多少的测量仪器；小红家2月份消耗的电能为：月底电能表的示数−月初电能表的示数，即4373.4kW⋅h−4321.8kW⋅h＝51.6kW⋅h.5.炎炎夏日，同时使用过多的大功率用电器往往会引起空气开关“跳闸”，其原因是___，请写出一条安全用电的注意事项_____________________．【答案】 (1). 总功率过大 (2). 不要同时使用大功率用电器【解析】[1]根据PIU=可知，在电压一定时，大量的用电器同时使用会使电路的总功率过大，干路总电流过大，引起空气开关“跳闸”；[2]安全用电的注意事项：不要同时使用大功率用电器（不要用湿手碰开关、有金属外壳的用电器要使用三脚插头等）．6. 下列做法不符合安全用电原则的是A. 用电器的金属外壳应接地B. 检查维修家用电器时，应将电源断开C. 为防止家庭电路中熔丝频繁烧断，可用铜丝代替熔丝D. 使用测电笔时，手要接触测电笔尾部的金属电极【答案】C【解析】A选项，带有金属外壳的用电器，金属外壳与地线相连，防止金属外壳漏电，发生触电事故．此选项正确．B 选项，检查维修家用电器时，要先断开开关，以免电路中有电流，发生触电事故，此选项正确．C选项，当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝代替保险丝后，就起不到保护作用了．此选项错误．D选项，使用测电笔时，手要与笔尾金属体接触，才能在火线与地之间形成电流的通路，辨别火线与零线．此选项正确．正确的选择是C．7.（1）把“220V 1100W”的电暖气插入插座，在额定电压下工作：①流过电暖气的电流多大？②电暖气的电阻多大？③电暖气多少小时消耗2.2kW·h的电能？④电暖气通过导线连到电路，为什么电暖气工作时放出大量热，而与其连接的导线却几乎不发热？（2）该插线板允许通过最大电流为10A，通过计算分析，插线板能否让“220V 750W”电吹风与上述电暖气同时工作？【答案】（1）5A 44Ω2h ④见解析所示（2）可以【解析】（1）①因为P＝UI，则I ＝1100W220VPU＝＝5A；②电暖气的电阻为R＝220V5AUI＝＝44Ω；③消耗2.2kW •h电能的时间t＝2.2kW h1.1kWWP＝2.2kW•h＝2h；④虽然导线和电暖器串联，电流相等，但是电暖器的电阻远远大于导线电阻，相同时间内，由焦耳定律Q＝I2Rt可知，电暖器工作时放出大量的热，而与其连接的导线却几乎不发热；（2）电吹风正常工作时的电流I＝750W220VPU＝''≈3.4A，电吹风和电暖器是并联电路，因此总电流为：I总＝5A+3.4A＝8.4A＜10A，因此插线板可以让电吹风和电暖器同时工作．8.小明家的电饭锅如图甲所示，额定电压为220 V , “煮饭”时额定功率为1 210 W，简化电路如图乙所示，S1为温控开关，发热电阻R1与R2的阻值不随温度变化，电阻R2在“保温”状态与“煮饭”状态时的功率之比为1: 16.(1)正常“煮饭”状态，通过电饭锅的电流为多少安?(2)电阻R1的阻值为多少欧?(3)某天傍晚，小明关闭家里其他用电器，只让“保温”状态的电饭锅工作，发现自家电能表(如图丙所示)指示灯每闪烁4次所用的时间为48s ，则实际电压为多少伏?【答案】（1）由P=UI 可得，当电饭锅处于煮饭状态I=P U =1210W 220V=5.5A ； （2）电阻R 2在“保温”状态与“煮饭”状态的功率之比为1：16，即，，即，所以 R 1=3R 2，， 所以R 1=3R 2=120Ω．（3）闪4次所消耗的电能，，=250W ×160Ω，所以U=200V答：（1）正常“煮饭”状态，通过电饭锅的电流为5.5A ．（2））电阻R 1的阻值为120Ω．（3）实际电压为200V ．考点三：安全用电1.如图是安装了漏电保护器的家庭电路．当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用．当家电维修人员在图中C处不慎触电时，漏电保护器________填（“会”或“不会”）切断电路．若人体电阻为10kΩ，触电时通过人体的电流为_______μA．【答案】 (1). 会 (2). 2.2×104【解析】（1）当家电维修人员在图中C处不慎触电时，电流就会从C处通过人体流向大地，导致通过B处的电流比A处的小，因此漏电保护器会切断电路．（2）家庭电路的电压U＝220V，人体电阻R＝10kΩ＝104Ω，因此通过人体的电流：I＝UR＝4220V10Ω＝0.022A＝2.2×104μA．2.如图描述的是生活中有关安全的两个情景，请分别写出它们涉及的物理知识．甲：________________________________________________________________________；乙：________________________________________________________________________.【答案】 (1). 有金属外壳的用电器的外壳必须要接地 (2). 流速越大的地方压强越小【解析】甲：有金属外壳的用电器的外壳必须要接地，这样做的目的是当用电器漏电时，电荷会被倒入大地，不会使人触电；乙：流速越大的地方压强越小，靠近列车的位置的空气的流速大，压强小，容易把人压向列车，发生事故．3.学习了安全用电知识后，你认为下列说法中正确的是A. 使用试电笔时手要接触笔尾金属体B. 在高压线下钓鱼C. 高大建筑物上安装避雷针D. 发现有人触电应先断开电源【答案】ACD【解析】A. 使用测电笔时，手要与笔尾金属体接触，A符合安全用电原则，故A正确；B. 在高压线下钓鱼，很容易造成高压电弧触电，B不符合安全用电原则，故B错误；C. 安装避雷针后，当有雷电时，电流会从避雷针传入大地，从而避免电流通过建筑物产生破坏作用，C符合安全用电原则，故C正确；D. 发现有人时，首先要切断电源，再采取救援措施；切不可带电救人，容易造成救人者的人身伤害，D符合安全用电原则，故D正确．4.生命可贵、安全第一！在如图所示的各种情况下，人体不会触电的( )A. B. C. D.【答案】D【解析】人触电的原因是，人体直接或间接接触火线，并与零线或大地构成通路．人体直接接触火线并与大地构成通路造成触电事故．人体直接接触火线并与零线构成通路造成触电事故．人体直接接触火线并与大地构成通路造成触电事故．D．人体直接接触火线但并没与零线或大地构成通路．不会造成触电事故故选D5.下列做法符合节能或安全用电要求的是A. 高压输电线下放风筝B. 夏天用空调时，始终把温度调到最低C. 空气开关跳闸后，不排出故障就直接合上D. 发现有人触电，不能用手直接去拉触电者身体【答案】D【解析】A．高压输电线下放风筝，高压不能靠近，防止发生触电事故，不符合题意；B．夏天用空调时，始终把温度调到最低，温度调到最低，不节能，不符合题意；C．空气开关跳闸后，不排出故障就直接合上，应先排出故障，再合上开关，不符合题意；D．发现有人触电，不能用手直接去拉触电者身体，符合题意．6.家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（）A. 可能是这个插座的火线和零线原来就相接触形成了短路B. 可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态C. 可能是插头插入这个插座时，导致火线和零线相接触形成了短路D. 可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸【答案】C【解析】A．如果插座的火线和零线原来就短路，那么在没有插入手机充电器之前，电路就已经出现了短路，室内用电器不会正常工作，所以选项A不正确；B．若是用电器的插头与插座断路状态，则用电器不工作，不会影响室内其它用电器，所以选项B不正确；C．若是插头插入这个插座时，导致火线和零线相接触形成了短路，室内所有的用电器全部停止了工作，若不及时断电会发生火灾，所以选项C正确；D．手机充电器的功率很小，使用后不会导致干路中总电流过大，保险开关跳闸，所以选项D不正确．7.下列图中符合安全用电与保护原则的是A. 在落地高压线附近行走B. 多个大功率用电器同时使用一个插座C. 开关接零线D. 电水壶接三孔插座【答案】D【解析】A．在落地高压线附近行走，会发生跨步电压触电，不符合安全用电与保护原则，故A错误；B．多个大功率用电器同时使用一个插座，会使得通过插座的电流变大，容易发生火灾，不符合安全用电原则，故B错误；C．开关接在灯泡和零线之间，当断开开关，火线和灯泡还处于连接状态，人接触灯泡的金属部分时会发生触电事故，不符合安全用电原则，故C错误；D．电水壶的金属外壳必须接地，应采用用三脚插头及三孔插座，可以防止外壳漏电时发生触电事故，符合安全用电原则，故D正确；故选D。

生活用电考点、考题与提升训练【考点一】家庭电路★典例一：电的使用提高了我们的生活品质，但使用不当也会给我们的生命财产造成损失，下列关于家庭用电安全的说法中错误的是（）。

A.控制用电器的开关应接在用电器和火线之间；B.若空气开关“跳闸”，一定是使用了大功率用电器；C.发现电路起火，应立即断开电源开关，切断电路；D. 有金属外壳的用电器使用三脚插头是为了防止漏电而采取的安全措施【答案】B。

【解析】A、控制用电器的开关与用电器串联，并接在火线和电灯之间。

故A正确；B、若空气开关“跳闸”是家庭电路中电流过大造成的，可能是总功率过大，也可能是电路中发生了短路，故B错误；C、发现有人触电后，如果用手去拉触电者，也会造成触电事故的发生，应该首先切断电源，然后再进行其他的救护措施，故C正确；D、有金属外壳的用电器，必须使用三孔插座，接好地线，以防止漏电危及人身安全，故D正确。

故选B。

★典例二：如图中的家庭电路元件，连接顺序正确的是（）。

A. B.C. D.【答案】B。

【解析】电能表是测量整个家庭消耗电能的多少，一定安装在最前面。

开关控制整个电路，为了检修电路比较方便，要安装的电能表的后面。

电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险装置安装在总开关的后面。

故只有B正确。

故选B。

★典例三：为安全用电，家庭电路中的空气开关应装在______线上；空气开关“跳闸”后，受它控制的电路处于______（选填“短路”“断路”或“通路”）状态；验电笔______（选填“能”或“不能”）区分零线与接地线。

【答案】火；断路；不能。

【解析】（1）开关应安装在火线上，当断开开关时，用电器与火线断开，不会发生触电事故；（2）空气开关“跳闸”后，电流无法形成通路，故家庭电路整体上处于断路状态；（3）零线、地线和大地间的电压都是0V，用测电笔分别接触零线与地线时，氖管都不发光，所以测电笔不能辨别零线与地线，但测电笔可以辨别火线和零线。

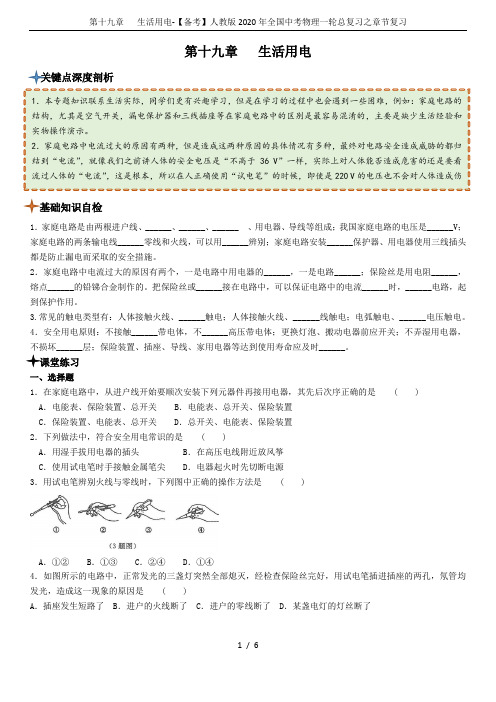

第十九章生活用电1．家庭电路是由两根进户线、______、______、______ 、用电器、导线等组成；我国家庭电路的电压是______V；家庭电路的两条输电线______零线和火线，可以用______辨别；家庭电路安装______保护器、用电器使用三线插头都是防止漏电而采取的安全措施。

2．家庭电路中电流过大的原因有两个，一是电路中用电器的______，一是电路______；保险丝是用电阻______，熔点______的铅锑合金制作的。

把保险丝或______接在电路中，可以保证电路中的电流______时，______电路，起到保护作用。

3.常见的触电类型有：人体接触火线、______触电；人体接触火线、______线触电；电弧触电、______电压触电。

4．安全用电原则：不接触______带电体，不______高压带电体；更换灯泡、搬动电器前应开关；不弄湿用电器，不损坏______层；保险装置、插座、导线、家用电器等达到使用寿命应及时______。

一、选择题1．在家庭电路中，从进户线开始要顺次安装下列元器件再接用电器，其先后次序正确的是 ( ) A．电能表、保险装置、总开关 B．电能表、总开关、保险装置C．保险装置、电能表、总开关 D．总开关、电能表、保险装置2．下列做法中，符合安全用电常识的是 ( )A．用湿手拔用电器的插头 B．在高压电线附近放风筝C．使用试电笔时手接触金属笔尖 D．电器起火时先切断电源3．用试电笔辨别火线与零线时，下列图中正确的操作方法是 ( )A．①② B．①③ C．②④ D．①④4．如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光，造成这一现象的原因是 ( )A．插座发生短路了 B．进户的火线断了 C．进户的零线断了 D．某盏电灯的灯丝断了1．本专题知识联系生活实际，同学们更有兴趣学习，但是在学习的过程中也会遇到一些困难，例如：家庭电路的结构，尤其是空气开关，漏电保护器和三线插座等在家庭电路中的区别是最容易混淆的，主要是缺少生活经验和实物操作演示。

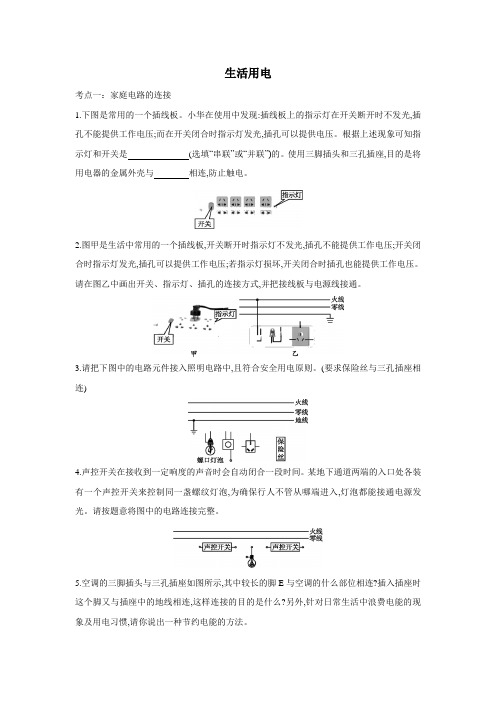

生活用电考点一：家庭电路的连接1.下图是常用的一个插线板。

小华在使用中发现:插线板上的指示灯在开关断开时不发光,插孔不能提供工作电压;而在开关闭合时指示灯发光,插孔可以提供电压。

根据上述现象可知指示灯和开关是(选填“串联”或“并联”)的。

使用三脚插头和三孔插座,目的是将用电器的金属外壳与相连,防止触电。

2.图甲是生活中常用的一个插线板,开关断开时指示灯不发光,插孔不能提供工作电压;开关闭合时指示灯发光,插孔可以提供工作电压;若指示灯损坏,开关闭合时插孔也能提供工作电压。

请在图乙中画出开关、指示灯、插孔的连接方式,并把接线板与电源线接通。

3.请把下图中的电路元件接入照明电路中,且符合安全用电原则。

(要求保险丝与三孔插座相连)4.声控开关在接收到一定响度的声音时会自动闭合一段时间。

某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡,为确保行人不管从哪端进入,灯泡都能接通电源发光。

请按题意将图中的电路连接完整。

5.空调的三脚插头与三孔插座如图所示,其中较长的脚E与空调的什么部位相连?插入插座时这个脚又与插座中的地线相连,这样连接的目的是什么?另外,针对日常生活中浪费电能的现象及用电习惯,请你说出一种节约电能的方法。

6.下图是家庭电路的一部分。

电能表的电流规格是“10(40)A”,L是“220 V22 W”的节能灯,插座上接入“220 V220 W”的电视机(图中未画出)。

灯和电视机同时工作,求:(1)通过电能表的电流;(2)连续工作4 h消耗的电能;(3)该电路中还能接入的用电器的最大功率。

考点二：安全用电与触电急救1.人体触电事故发生的原因是()A.人体带了电B.人体中有电流C.人体两端有电压D.通过人体中的电流超过了一定值2.以下叙述正确的是()A.因为人是导体,因此不论人接触到家庭电路的哪条线上都会触电身亡B.电流对人体的危害跟电流的大小和触电时间的长短无关C.任何大小的电压加在人体上都会造成触电D.家庭电路、动力电路一旦碰到就可能有危险3.下图所示的几种做法,正确的是()4.下列防止发生事故或处理事故的措施正确的是()A.发现高压线断头落地时,应立即将它捡起B.当电器设备失火时,应选用泡沫灭火器C.家庭电路中的熔丝熔断时,可换用不易熔断的铜丝或铁丝D.若家中使用燃料天然气,燃气报警器应安装在燃气灶的上方5.在日常用电中,需要特别警惕本来不该带电的物体,本来绝缘的物体,因此应该注意:防止绝缘部分,避免电线跟其他金属物体。

专题19 生活用电考点、考题与提升训练对本章考点提炼总结，对考题进行解析【考点提炼】本章知识点见下表（表1）：表1 生活用电知识点汇总节次知识点家庭电路家庭电路组成及其作用、家庭电路的连接家庭电路中电流过大的原因电流过大的原因、减小电流过大的方法安全用电安全用电常识、安全用电原则以上知识点中属于常考热点的有：家庭电路的连接、电路中电流过大的原因、安全用电常识、电路故障等。

1.家庭电路家庭电路是学生在生活、学习和日常活动中经常遇到的问题，也是电学内容的重要组成部分，中考大纲对本章也提出较高的要求。

在每年中考试卷，出现本章考题的试卷概率较大，所以做好本章复习也是应考时应该加以重视的问题。

本节—家庭电路主要内容有：家庭电路的组成和各部分作用与特点，如何连接家庭电路，家庭电路中常见电器（保险丝、空气开关、插座、试电笔）的知识等。

★本考点常考方向有：一、家庭电路的组成；二、家庭电路的连接。

本节考点主要是家庭电路的特点和常见电器的使用。

如：家庭电路的连接与要求、家用电器的连接、试电笔的使用技巧等。

有的考题给出一个家庭电路，让考生找出其中错误并加以改正；有的给出有关家庭电路要求和论述，让考生判断正误；有的让考生把不完整的家庭电路按要求补充完整（作图题）等。

2.家庭电路中电流过大的原因本节内容主要有家庭电路中电流过大的原因；家庭电路使用注意事项和出现事故处理方法。

纵观各地中考考纲和近三年考卷，对本节知识点的考查在中考试卷中出现概率不高，一般情况下也会和本章其他知识点结合组成考题；主要考查题型有选择题、填空题，并以选择题为主。

3.安全用电本节主要内容有：安全用电常识、如何做到安全用电、生活用电应注意的问题、家庭电路故障的处理等。

纵观各地中考考纲和近三年考卷，对本节知识点的考查在中考试卷中出现概率较高，一般情况下也会和本章其他知识点结合组成考题；主要考查题型有选择题、填空题，并以选择题为主。

以上考点在中考试卷中常见考题形式有选择题、填空题和作图题三种类型。

2020年全国中考物理试题分类——专题19 生活用电一．家庭电路的组成（共1小题）1．（2020•武汉）如图所示是现在一般标准住宅户内配电系统方框图。

下列说法正确的是（）A．电能表用来计量家中所有用电器的总功率B．空调正常工作时，吊灯一定发光C．如果插座被短路，“漏电保护器”就会切断电流D．空气开关“跳闸”，可能是电路发生短路引起的二．家庭电路的连接（共8小题）2．（2020•济南）如图是家庭电路的实物布线图。

下面依次画出的该电路中标有①②③④的四个电路元件的规定符号中，错误的是（）A．B．C．D．3．（2020•柳州）在家里安装螺口灯泡的灯头时，灯头内的螺旋套应连接电源线的A．地线B．火线C．零线D．火线和零线4．（2020•随州）某家庭电路如图所示，以下说法中不正确的是（）A．若保险丝熔断，则可能是短路引起的B．三孔插座的连接方式符合安全用电的原则C．若仅b、c 间断路，开关S闭合，灯泡L不会发光D．若在a、b间接入一个灯泡L1，则它与灯泡L是并联关系5．（2020•广东）将电灯、开关和插座接入家庭电路中，接线正确的是（）A．B．C．D．6．（2020•呼伦贝尔）在家庭电路中，为了防止触电，必须把用电器的开关装在线上，电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座，为了安全，三脚插头的接地脚应与用电器的相连。

7．（2020•青岛）教室中有一台空调和多盏标有“220V 8W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。

（1）请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光。

（2）当打开空调时，空气开关“跳闸”。

出现这种现象的原因可能是。

8．（2020•淮安）将灯泡与开关连接到图中的家庭电路中，9．（2020•白银）一间教室要安装2盏“220V 40W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来。

2020年人教版九年级物理全一册第19单元《生活用电》精选压轴题同步卷带答案一．选择题（共10小题、每题3分、共30分）1．家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用。

漏电保护器中还有实验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的连接符合要求的是（）A．B．C．D．2．小明设计了一种照明电路图，其设计要求是：S1、S2分别为楼上和楼下的开关（都是单刀双掷开关），要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态。

图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是（）A．B．C．D．3．“从生活走向物理，从物理走向社会”是我们学习物理的基本理念。

根据你所学的知识判断下列说法不正确的是（）A．图中的三脚插座对应用电器的三线插头，插头最上面的那条导线与用电器的外壳相连B．只要拿着试电笔接触火线，其内部的氖管就会发光C．图中带开关的灯泡和三脚插座的接法是错误的D．图中的灯泡、两脚插座、三脚插座是并联关系4．某家庭电路的组成如图所示，下列说法正确的是（）A．控制灯泡的开关可以接在零线上B．图中的四个插座中有三个是并联的C．有金属外壳的家用电器必须使用三孔插座，以确保安全D．彩灯接入电路后都不亮，可能是其中的一个小彩灯短路5．如图所示电路，电工检查电路故障时，发现开关闭合后，灯L不亮，用测电笔测试C、D两处时，发现两处都能使测电笔氖管发光，而测试A、B处时，只有在A点时氖管发光，则故障可能是（）A．火线、零线短路B．零线没有接地C．BC之间某处断路D．灯L短路6．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。

为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光。
