附录3、哈维多路阀维修保养指南

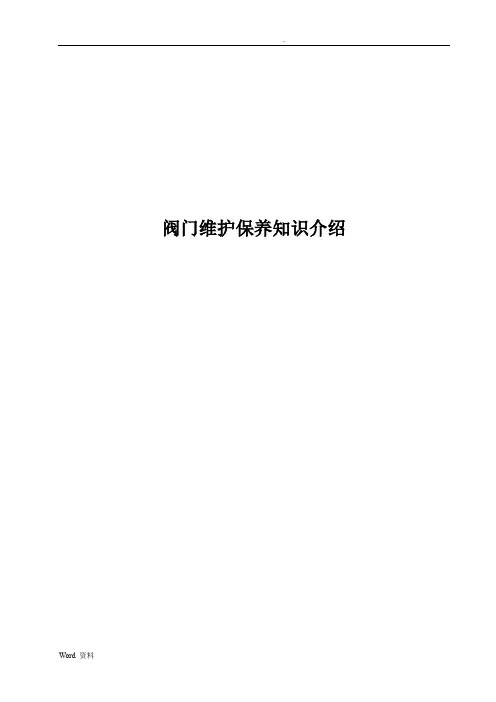

阀门维护保养知识介绍1. 阀门维护保养作业主要内容与技术要求1.1 主要内容1.1.1 清洗阀座密封系统；1.1.2 阀座密封系统的重新注脂；1.1.3 阀腔排污；1.1.4 按要求调整阀门限位；1.1.5 多次开关阀门；1.1.6 润滑阀杆、变速箱及所有需润滑的设备；1.1.7 测试阀座密封泄露情况；1.1.8 检测阀门附件、法兰、注脂口及阀杆的泄露情况；1.1.9 检查执行机构是否正常工作（包括气液联动执行机构、电动执行机构、气动执行机构），检查RTU阀室时着重检查气液联动执行机构及相关配套系统；1.1.10 对于检查中存在的问题进行处理和维修；1.1.11 对阀门进行维护和保养的同时对场站操作人员和阀室巡检队员进行阀门和执行机构的相关知识培训。

1.2 技术要求1.2.1 技术规范执行《输油气管道通用阀门操作、维护、检修规程》（SY/T6470-2000）。

1.2.2 ASME 192.745 Gas Transmission Piping Systems – 1992（美国机械工程师协会对气体输送管线的指导-1992 192.745联邦标准）。

1.2.3 ASME 192.747 Gas Distrbution Piping Systems - 1992（美国机械工程师协会对分输管线系统的指导-1992 192.747联邦标准）。

1.2.4 确保阀门开关顺畅；确保阀门密封良好；确保所建阀门档案正确无误。

1.2.5 球阀维护保养作业中所采用的产品均为美国VALTEX公司生产的阀门养护产品，具体名称和型号如下：清洗液型号：VF-10及VF-CTN；润滑脂型号：2000；密封脂型号：80-H-J及80+FTFE。

2．阀门维护作业程序2.1 球阀的维护保养的一般过程2.1.1 阀门检查（1）对每台需维护保养的阀门阀体及附件的外观检查；（2）详细记录需要维护保养的阀门铭牌信息；（3）使待养护的阀门处于全关或全开位置；（4）检查球阀阀体及附件、法兰等密封是否存在外漏点；（5）球阀排污，定期对球阀排污是保证阀腔和密封系统清洁的有效手段，在每次阀门保养时应对阀门进行排污操作：①球阀的排污操作通过阀门排污咀或排污阀进行；②通常球阀的排污咀采用螺纹和阀体连接，因此在排污时应使用两个扳手进行操作，以保护其根部螺纹连接可靠，扳手选用应尽量避免使用活扳手。

阀门故障维修手册一、引言阀门是工业生产中常用的设备之一，它在管道系统中起到控制和调节流体的作用。

然而，由于长期使用和外界环境等因素的影响，阀门可能会出现各种故障。

本手册旨在帮助维修人员快速准确地诊断和解决阀门故障，保障工业生产的正常运行。

二、常见阀门故障及解决方法1. 阀门漏气阀门漏气是常见的故障之一，解决方法有：- 检查阀门密封面是否有划伤或磨损，如果有需要及时更换密封件。

- 检查阀门密封件是否放置正确，是否存在变形或破损情况。

- 检查阀门杆的密封是否紧固，如果松动需要重新拧紧。

- 清洁阀门密封面，去除杂物和污垢。

2. 阀门堵塞阀门堵塞会导致流体无法正常通过，解决方法有：- 检查阀门内部是否有异物或垃圾，及时清理阀门内部。

- 检查阀门密封件是否完好，是否位于正确的位置。

- 如有需要，可以拆卸阀门进行清洗或更换部件。

3. 阀门运行不灵活阀门运行不灵活会导致控制和调节流体的效果不理想，解决方法有：- 检查阀门杆的润滑情况，如不足可添加适量的润滑剂。

- 检查阀门传动机构是否存在松动或卡阻，如有需要及时进行修复。

- 如发现阀门零部件磨损，需要进行更换。

4. 阀门噪音过大阀门噪音过大会影响工作环境及设备寿命，解决方法有：- 检查阀门安装是否牢固，如有松动需要进行调整。

- 检查阀门设计是否合理，如设计不合理可能需要更换阀门。

5. 阀门渗漏阀门渗漏会造成能源和材料的浪费，解决方法有：- 检查阀门密封面是否平整，如不平整需要进行修整或更换。

- 检查阀门密封面与密封垫的配合情况，如有需要可以更换合适的密封垫。

三、维护注意事项1. 定期检查阀门运行情况，如发现异常要及时处理。

2. 定期清洗阀门，保持阀门的清洁和良好的运行状态。

3. 阀门维护过程中要注意安全，有必要时采取相应的防护措施。

4. 阀门维修时要使用合适的工具和材料，严禁乱用和随意更换零部件。

结语阀门故障维修是工业生产过程中非常重要的一环，对于保障生产安全和质量具有重要意义。

阀门维护保养方法1.引言1.1 概述阀门维护保养方法的概述部分主要介绍阀门维护保养的重要性以及本文将要详细探讨的内容。

阀门作为流体控制系统中的重要组成部分，具有调节流体流量、压力以及流向的功能。

然而，在长期使用过程中，阀门容易出现故障、漏水和损坏等问题，因此对阀门进行维护保养显得尤为重要。

本文将围绕阀门维护保养方法展开详细论述，旨在帮助读者了解如何有效地延长阀门的使用寿命、提高其运行效率，并且避免因阀门问题而造成的生产中断和安全事故等不良后果。

在本文的正文部分，我们将首先介绍阀门基本知识，包括不同类型阀门的结构和工作原理，以及常见阀门故障的原因和现象。

通过对阀门的基本知识的了解，读者将能够更好地认识到阀门维护保养的必要性。

接下来，我们将重点探讨阀门维护保养的要点。

这部分将包括定期检查阀门工作状态、清洁阀门及其周围环境、润滑阀门以及及时更换损坏部件等维护措施的具体方法。

此外，我们还将介绍一些常见的阀门维护保养工具和设备，以便读者在实际操作中能够更加便捷地进行阀门维护保养工作。

在结论部分，我们将对本文的内容进行总结，并提出一些建议。

通过对阀门维护保养方法的深入研究和实践，我们相信能够有效地延长阀门的使用寿命，提高其工作效率，为流体控制系统的正常运行提供可靠的保障。

通过本文的阅读，读者将能够全面了解阀门维护保养的方法和技巧，并能够在实际应用中灵活运用，为企业的生产和设备的安全稳定运行提供有力支持。

1.2文章结构文章结构主要包括引言、正文和结论三个部分。

引言部分主要对阀门维护保养方法进行概述，并介绍文章的结构和目的。

正文部分包括阀门基本知识和阀门维护保养的要点。

最后，结论部分对全文进行总结，并提出一些建议。

在正文部分，将详细介绍阀门的基本知识，包括阀门的定义、分类和工作原理等内容。

此外，还会针对阀门维护保养要点展开讲解。

阀门在使用过程中，由于长时间的摩擦和腐蚀等原因，会逐渐出现一些问题，如泄漏、卡阻、灵活性下降等。

第三章阀门的拆卸与组装阀门的拆卸与组装是阀门修理中的两个重要工序。

拆卸不当，容易损坏阀件；组装不正，影响阀门的使用。

因此，遵守规程，正确操作，严格把关，精心装配，是提高拆卸与组装质量的重要措施。

第一节修理场地的布置与管理在修理现场应该集中一定的设备和工具，组织一部分有经验的工人，按照现代管理要求，建立阀门修理班组。

这样有利于均衡修理阀门，节约人力物力，加快修理速度，提高修理质量。

一、场地的布局修理场地的合理布置和摆放，集中反映出修理厂的管理水平和职工的精神面貌。

靠墙设置一排多层储物架，其中工具架摆放常用研具和拆装工具、通用工具等；阀件架用来摆放各类阀门易损零部备件，以及垫片、填料、常用紧固件等备品、配件；物料架摆放清理工器具、涂料及油类物料等。

修理作业钳工台一般设置在场地的中心位置，主要用来修理小型阀门及较大型阀门的零、部件。

钳工台上设有旋转平口虎钳和小型研磨平板；下部设有抽屉，用以存放个人保管的各种钳工工具、小型修理用具、磨具、量具等。

钳台旁设有清洗阀件的清洗器皿。

修理场地中间还摆放着一些不同规格的装有单臂吊的作业台，以适应大中型不同规格的阀门的拆、装、起吊、修理等作业。

修理场地设置了多能研磨机、阀体研磨机、闸板及阀瓣研磨机、剪垫机和钻床等设备和工具，供修理阀件、研磨密封面和制作垫片用。

还有大型检验平板、大型研磨平板、阀杆校正架手推车等。

修理场地设有手动、电动试压机，用以检查修理后的阀门的密封性能和强度性能。

其间有水源、汽源、气源等，供试压、吹扫、烘干取暖和驱动工具用，并配有低压照明设施。

修理场地上空配有简易行车、工人可以在地面操纵行车作横向运动，其上的电动葫芦可沿横梁作纵向运动，以便起吊场内各部位的阀门及大型工具。

上例介绍的只是一个一般的修理厂模型，各厂应该根据本单位的修理规模、厂房条件、环境因素以及设备和人员组成等具体情况确定场地布置。

总之，布局应该有利于上、下工序的衔接、产品运输方便，以提高修理效率。

阀门操作、维护保养、修理规程阀门的操作一、阀门操作的一般原则1、阀门操作时，应缓开缓关。

2、开启有旁通阀门的大口径阀门时，若两端压差较大，应先打开阀体上的旁通阀调压，再开主阀。

主阀打开后，应立即关闭旁通阀。

3、操作输油气工艺流程的主要阀门时，应提前填写操作票。

4、多人同时操作多个阀门时，操作的顺序应符合生产工艺的要求。

5、球阀的工作状态只能是全开或全关。

手动阀门1、操作前应注意检查阀门开闭标志后再操作。

2、关闭阀门时，一般手轮（手柄）向顺时针方向旋转；开启阀门时，一般手轮（手柄）向逆时针方向旋转。

3、一般手轮（手柄）直径（长度）小于320mm的阀门，只允许一人操作。

4、一般手轮（手柄）直径（长度）大于320mm的阀门，允许多人共同操作，或者借助适当的杠杆（一般不超过0.5m）操作阀门。

5、严禁用过大过猛的力操作阀门，以免损坏手轮、手柄，擦伤阀杆和密封面，甚至压坏密封面。

6、操作闸阀和截止阀，当关闭和开启到头（上死点或下死点）时，应回转1/4圈。

电动阀门1、对停用三个月以上的电动装置，启动前应按《输油管道电气规程》的要求检查电机、绝缘、转向及电器线路。

2、将离合器手柄由手动位置扳到电动位置。

3、按开、闭阀键，并监视阀门开闭指示和阀杆运行情况，阀门开闭度符合要求后，按停止键，阀门停止运行后，应将离合器手柄由电动位置扳到手动位置。

4、全关阀时，在阀门关到位前，应停止电动关阀，改用手动将阀门关到位。

5、对行程和超扭矩控制器作过整定的阀门全开或全关阀门时，应注意监视其对行程的控制情况，如阀门开关到行程线没有停止的，应立即手动停机。

6、在开、闭阀门过程中，如发现信号指示灯指示有误、阀门有异常响声时应及时停机检查。

阀门的维护日常维护1、应保持阀体及附件的清洁、卫生。

2、定期检查阀门填料压盖、阀盖与阀体连接及阀门法兰等处有无渗漏，支架和各连接处的螺栓是否紧固，并根据情况及时3、阀门的填料压盖不宜压得太紧，应以阀门开关（阀杆上下运动）灵活为准。

阀门维护保养方案阀门是工业生产和民用建筑中常见的设备，起着调节流体介质流动的作用。

为了确保阀门的正常运行和延长使用寿命，需要定期进行维护保养。

下面，将从阀门的维护保养内容、维护保养周期和维护保养方法三个方面进行详细介绍。

一、阀门的维护保养内容1.检查阀门的外部密封面：检查阀门的外部密封面是否存在损坏、裂纹、磨损等情况，如有损坏应及时更换密封材料。

2.检查阀杆螺纹：检查阀杆螺纹是否出现松动、腐蚀、磨损等情况，如有问题可以进行拧紧、除锈、涂抹防锈润滑剂等处理。

3.清洗阀门内部：定期清洗阀门内部的流道，清除积灰、沉淀物等杂物，保持阀门内部的清洁环境。

4.润滑阀门轴承部位：定期给阀门轴承部位添加润滑油，确保阀门运行顺畅。

5.检查阀门操作装置：检查阀门的操纵装置是否灵活、准确，如有异常情况应及时修理或更换。

6.定期检查阀门密封性能：通过检测阀门的密封性能，确保阀门在关闭状态下不泄漏或泄漏量小于规定标准。

二、阀门的维护保养周期1.日常维护保养：对常用阀门（如截止阀、球阀、蝶阀等）应每季度进行一次维护保养。

涉及到高温、高压、有毒有害介质的特殊阀门，应根据实际情况和使用频率确定维护周期。

2.定期维护保养：对于少用或长时间未使用的阀门，应在启用前进行检查和维护，避免由于长时间不使用而导致的堵塞、腐蚀等问题。

建议定期（如一年一次）对所有阀门进行全面的维护保养。

3.故障维护保养：当阀门出现异常情况（如泄漏、卡住等）时，应立即进行故障维修，恢复阀门的正常运行。

1.清洗阀门：使用清洁剂和刷子等工具对阀门进行清洗，除去焦炭、沉积物等杂质。

2.更换密封材料：定期检查阀门密封面的状况，如发现裂纹和磨损等问题，应及时更换密封材料。

3.润滑阀门：根据阀门的类型和使用环境，选用适当的润滑油脂，涂抹在阀门轴承部位。

4.拆装维修：当阀门出现故障时，需要进行拆装修理。

在拆装过程中，要注意阀门的标志和位置，避免装错或装漏。

5.检测阀门密封性能：使用密封性能检测仪器，对阀门进行密封性能测试，确保阀门在关闭状态下不泄漏或泄漏量符合要求。

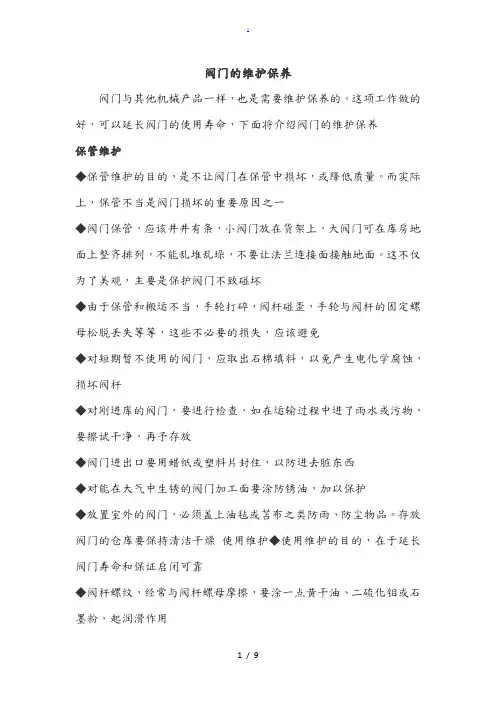

阀门的维护保养阀门与其他机械产品一样，也是需要维护保养的。

这项工作做的好，可以延长阀门的使用寿命，下面将介绍阀门的维护保养保管维护◆保管维护的目的，是不让阀门在保管中损坏，或降低质量。

而实际上，保管不当是阀门损坏的重要原因之一◆阀门保管，应该井井有条，小阀门放在货架上，大阀门可在库房地面上整齐排列，不能乱堆乱垛，不要让法兰连接面接触地面。

这不仅为了美观，主要是保护阀门不致碰坏◆由于保管和搬运不当，手轮打碎，阀杆碰歪，手轮与阀杆的固定螺母松脱丢失等等，这些不必要的损失，应该避免◆对短期暂不使用的阀门，应取出石棉填料，以免产生电化学腐蚀，损坏阀杆◆对刚进库的阀门，要进行检查，如在运输过程中进了雨水或污物，要擦试干净，再予存放◆阀门进出口要用蜡纸或塑料片封住，以防进去脏东西◆对能在大气中生锈的阀门加工面要涂防锈油，加以保护◆放置室外的阀门，必须盖上油毡或苫布之类防雨、防尘物品。

存放阀门的仓库要保持清洁干燥使用维护◆使用维护的目的，在于延长阀门寿命和保证启闭可靠◆阀杆螺纹，经常与阀杆螺母摩擦，要涂一点黄干油、二硫化钼或石墨粉，起润滑作用◆不经常启闭的阀门，也要定期转动手轮，对阀杆螺纹添加润滑剂，以防咬住◆室外阀门，要对阀杆加保护套，以防雨、雪、尘土锈污◆如阀门系机械待动，要按时对变速箱添加润滑油◆要经常保持阀门的清洁◆要经常检查并保持阀门另部件完整性。

如手轮的固定螺母脱落，要配齐、不能凑合使用，否则会磨园阀杆上部的四方，逐渐失去配合可靠性，乃至不能开动◆不要依靠阀门支持其它重物，不要在阀门上站立◆阀杆，特别是螺纹部分，要经常擦拭，对已经被尘土弄脏的润滑剂要换成新的，因为尘土中含有硬杂物，容易磨损螺纹和阀杆表面，影响使用寿命填料的维护保养◆填料直接关系着阀门开关时是否发生外漏的关键密封件，如果填料失效，造成外漏，阀门也就等于失效，特别是尿素管线的阀门，因其温度比较高腐蚀比较利害，填料容易老化。

加强维护则可以延长填料的寿命◆阀门在出厂时，为了保证填料的弹性，一般以静态下试压不漏为准。

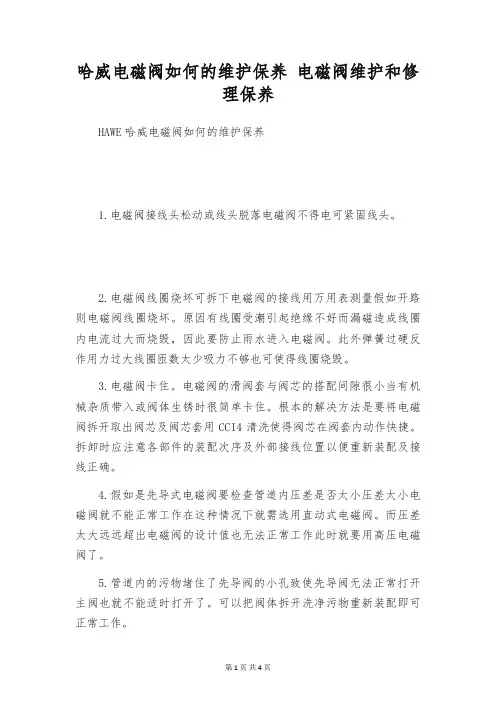

哈威电磁阀如何的维护保养电磁阀维护和修理保养HAWE哈威电磁阀如何的维护保养1.电磁阀接线头松动或线头脱落电磁阀不得电可紧固线头。

2.电磁阀线圈烧坏可拆下电磁阀的接线用万用表测量假如开路则电磁阀线圈烧坏。

原因有线圈受潮引起绝缘不好而漏磁造成线圈内电流过大而烧毁，因此要防止雨水进入电磁阀。

此外弹簧过硬反作用力过大线圈匝数太少吸力不够也可使得线圈烧毁。

3.电磁阀卡住。

电磁阀的滑阀套与阀芯的搭配间隙很小当有机械杂质带入或阀体生锈时很简单卡住。

根本的解决方法是要将电磁阀拆开取出阀芯及阀芯套用CCI4清洗使得阀芯在阀套内动作快捷。

拆卸时应注意各部件的装配次序及外部接线位置以便重新装配及接线正确。

4.假如是先导式电磁阀要检查管道内压差是否太小压差太小电磁阀就不能正常工作在这种情况下就需选用直动式电磁阀。

而压差太大远远超出电磁阀的设计值也无法正常工作此时就要用高压电磁阀了。

5.管道内的污物堵住了先导阀的小孔致使先导阀无法正常打开主阀也就不能适时打开了。

可以把阀体拆开洗净污物重新装配即可正常工作。

6.另外电磁阀一般都是水平安装假如是侧装的话有可能造成阀门关闭不严即内漏应尽量避开侧装HAWE哈威电磁阀如何的维护保养防爆电磁阀的作用如何？电磁阀的防爆功能,是指气动球阀动作掌控的电气部分进行防火花外泄，因此对其电气接线部分进行密封，隔绝其电火花的外泄。

一般是对其接线的端子盒的进线、出线的部位进线密封。

由于接线端子可能出线的接触不良,在通电的瞬间会产生现象。

电磁阀的应用范围很广，几乎全部的工作场合都能应用气动球阀。

特别是在石油、天然气等储存场所是严禁使用明电的，由于明电存在产生电火花的安全隐患。

因此，在仿佛于这种场合下应用的气动球阀，也需要具备防爆功能。

电磁阀的防爆功能是对阀门]本身和应用管路都是一种保护作用，气动球阀的防爆作用也不可轻视，它在特别情况下可以发挥很大的作用。

电磁阀是气动阀门中紧要的一种阀]种类, 电磁阀有着诸多优点，包括气动执行器的优点和球阀所具备的优点。
