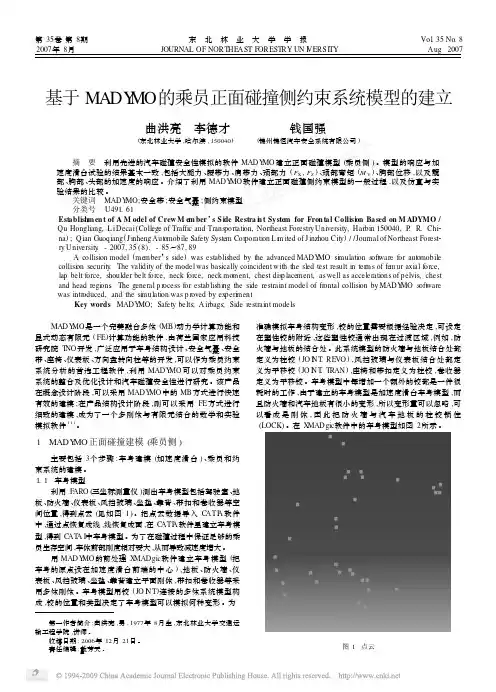

第35卷第8期东　北　林　业　大　学　学　报Vol .35No .82007年8月JOURNAL OF NORT HE AST F ORESTRY UN I V ERSI TY Aug .2007基于MADY MO 的乘员正面碰撞侧约束系统模型的建立 曲洪亮　李德才 钱国强(东北林业大学,哈尔滨,150040) (锦州锦恒汽车安全系统有限公司) 摘　要　利用先进的汽车碰撞安全性模拟的软件MADY MO 建立正面碰撞模型(乘员侧)。

模型的响应与加速度滑台试验的结果基本一致,包括大腿力、腰带力、肩带力、颈部力(F X ,F Z )、颈部弯矩(M Y )、胸部位移,以及髋部、胸部、头部的加速度的响应。

介绍了利用MADY MO 软件建立正面碰撞侧约束模型的一般过程,以及仿真与实验结果的比较。

关键词　MADY MO;安全带;安全气囊;侧约束模型分类号　U491.61Est ablish m en t of A M odel of Crew M e m ber ’s S i de Restra i n t Syste m for Fron t a l Collisi on Ba sed on M ADYMO /Qu Hongliang,L iDecai (College of Traffic and Trans portati on,Northeast Forestry University,Harbin 150040,P .R.Chi 2na );Q ian Guoqiang (J inheng Aut omobile Safety Syste m Cor porati on L i m ited of J inzhou City )//Journal of Northeast Forest 2ry University .-2007,35(8).-85～87,89A collisi on model (me mber ’s side )was established by the advanced MADY MO si m ulati on s oft w are f or aut omobile collisi on security .The validity of the model was basically coincident with the sled test result in ter m s of fe mur axial f orce,lap belt f orce,shoulder belt force,neck force,neck moment,chest dis p lacement,as well as accelerati ons of pelvis,chest and head regi ons .The general p r ocess for establishing the side restraint model of fr ontal collisi on by MADY MO s oft w are was intr oduced,and the si m ulati on was p r oved by experi m ent .Key words MADY MO;Safety belts;A irbags;Side restraint models MADY MO 是一个完美融合多体(MB )动力学计算功能和显式动态有限元(FE )计算功能的软件,由荷兰国家应用科技研究院T NO 开发,广泛应用于车身结构设计、安全气囊、安全带、座椅、仪表板、方向盘转向柱等的开发,可以作为乘员约束系统分析的首选工程软件,利用MADY MO 可以对乘员约束系统的整合及优化设计和汽车碰撞安全性进行研究。

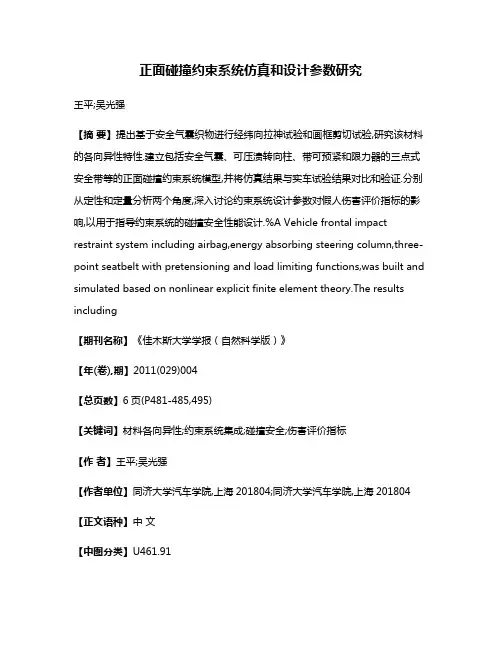

正面碰撞约束系统仿真和设计参数研究王平;吴光强【摘要】提出基于安全气囊织物进行经纬向拉神试验和画框剪切试验,研究该材料的各向异性特性.建立包括安全气囊、可压溃转向柱、带可预紧和限力器的三点式安全带等的正面碰撞约束系统模型,并将仿真结果与实车试验结果对比和验证.分别从定性和定量分析两个角度,深入讨论约束系统设计参数对假人伤害评价指标的影响,以用于指导约束系统的碰撞安全性能设计.%A Vehicle frontal impact restraint system including airbag,energy absorbing steering column,three-point seatbelt with pretensioning and load limiting functions,was built and simulated based on nonlinear explicit finite element theory.The results including【期刊名称】《佳木斯大学学报（自然科学版）》【年(卷),期】2011(029)004【总页数】6页(P481-485,495)【关键词】材料各向异性;约束系统集成;碰撞安全;伤害评价指标【作者】王平;吴光强【作者单位】同济大学汽车学院,上海201804;同济大学汽车学院,上海201804【正文语种】中文【中图分类】U461.910 引言汽车乘员约束系统包括安全气囊、安全带、座椅、仪表板、方向盘、转向柱和搁脚板等对乘员运动姿态能造成约束的部件.良好的约束系统性能可对车内乘员提供有效的保护作用，在提高整车碰撞安全性及NCAP碰撞安全星级方面发挥着至关重要的作用[1－3].目前，对约束系统的研究主要集中在安全带和安全气囊的机械特性研究，安全座椅、吸能式转向器、安全仪表板的吸能材料等方面，而对气囊织物各向异性、可预紧安全带及约束设计参数定量分析等方面的研究较少[4－5].本文提出汽车正面碰撞约束系统集成与研究方法，将材料拉伸试验和实车碰撞试验与仿真分析相结合，来有效控制约束系统开发成本;并深入讨论诸多设计因素对约束系统安全性能的影响，从定性和定量分析角度来研究约束系统碰撞安全性能.1 正面碰撞约束系统建模与集成以某车型的正面碰撞约束系统为研究对象，提出该约束系统集成建模与设计研究方法，见图1.通过仿真分析和试验相结合的方法，有效控制设计与开发成本、缩短设计与开发时间.1.1 气囊织物各向正交异性研究及安全气囊建模安全气囊织物性能好坏直接关系着驾乘人员的安全.分别进行气袋织物的经向、纬向拉伸试验和画框剪切试验，实施方法如图1(a)所示.以气袋下片织物为例，给出其经纬向拉伸试验及剪切试验中力和位移的关系，见图2和图3.由图2可以看出，安全气囊织物材料具有较明显的各向异性特性.图1 正面碰撞约束系统集成与研究在有限元分析中，对于各向异性状态的单元体，考虑其具有三个相互垂直的对称平面的各向异性，这些对称平面的交线即各向异性主轴，并取其为直角坐标轴.采用Hill理论[6]，其屈服条件可表示为:式中，F，G，H，L，M，N 是材料瞬时各向异性状态的特征参量，分别定义为:图2 织物拉伸试验结果图3 织物剪切试验结果其中，R11，R22，R33，R23，R13和 R12 为各向异性主轴的拉伸和剪切屈服应力.采用平面直接折叠方法，建立如图1(c)所示的折叠气囊有限元模型，结合图1(b)气袋质量流动率，采用基于理想气体状态方程的控制体积(Control Volume，CV)方法研究气囊展开仿真.1.2 安全带系统模型安全带由织带、卷收器、肩带滑环、带扣、高度调节器和固结锚点等组成.建立如图1(d)所示的带可预紧和限力器的三点式安全带系统模型.安全带织物宽为46mm，厚度为1.2mm，织物纬向强度接近经向强度的一半，具有明显的各向异性特性，并在安全带材料特性模块中设置其各向异性参数.1.3 可压溃式转向柱建模对可压溃安全转向柱建模时，采用弹簧－阻尼器和BEAM梁模型，在Ls－dyna中用材料MAT29(MAT_FORCE_LIMITED)描述梁单元轴向上的压溃特性和两端节点三个方向上的非线性弯扭特性，并设置其加载和变形曲线，来实现转向柱的压溃和吸能特性.1.4 正碰约束系统模型集成及边界条件设置按照车内总布置要求，进行约束系统模型集成，并正确安放假人模型.根据该商务车在法规FMVSS 208正面碰撞试验中测得的碰撞波形、车身俯仰和横摆角速度等，来设置约束系统的边界条件.安全带织带要尽可能地与人体躯干表面贴合，避免穿透或间隙过大等情况的发生.定义脚部与前地板、搁脚板的接触，人体与座椅、仪表板、安全带和方向盘的接触，及头部、胸部与气囊的接触等[7].2 正碰约束系统仿真结果及其分析基于非线性显式有限元方法进行计算，可得到如图4所示的碰撞过程中的乘员响应情况.由图4可知，该约束系统较好地发挥了安全带和气囊的协调保护作用.图4 正面碰撞后驾驶员响应将约束系统仿真结果与实车正面碰撞试验结果对比.图5(a)是驾驶员头部x方向加速度ahx的试验和仿真曲线对比，仿真的加速度峰值比试验值要低7%，峰值发生时刻提前约12ms.图5 (a) 驾驶员x方向头部加速度图5 (b) 驾驶员y方向头部加速度图5 (c) 驾驶员z方向头部加速度图5 (d) 驾驶员头部合成加速度图5(b)是驾驶员头部y方向加速度ahy，仿真的加速度峰值和试验结果相比基本吻合，但是峰值发生时刻提前6ms.图5(c)是驾驶员头部z方向加速度ahz，仿真的加速度时间历程曲线与试验相比，峰值相差不多但峰值发生时刻提前8ms.图5(d)是驾驶员头部合成加速度时间历程的对比，仿真得到的加速度峰值比试验值低7%，峰值发生时刻提前约12ms.由图5可知，较实车试验结果而言，导致仿真得到的驾驶员头部加速度峰值偏低和峰值时刻提前的主要原因是约束系统的简化建模、部分模型参数和边界条件设置，以及假人模型的精度等.图6是驾驶员胸部x方向加速度时间历程的对比，仿真得到的加速度峰值大小比实验略有降低，峰值发生时刻约为80ms.图6 驾驶员胸部x方向加速度图7是驾驶员胸部变形量时间历程的对比，仿真得到的变形量比实验值高约6%，但峰值发生时刻基本一致.仿真和实验的误差主要由假人模型以及约束系统特别是安全带参数等因素导致的.图7 驾驶员胸部变形量3 正面碰撞约束系统设计参数研究正碰乘员约束系统中，假人伤害指标与众多因素有关，主要影响因素可见图8. 3.1 正碰约束系统参数对乘员头部加速度的影响3.1.1 安全气囊设计参数讨论为提高安全气囊对乘员的保护效果，合理设计气囊参数显得尤为重要.图9给出了气囊排气孔面积变化时，乘员头部加速度ah的时间历程.其中，Original代表原设计，Case1代表气囊排气孔面积减小8%，Case2代表气囊排气孔面积增大8%.由此图可知，气囊排气孔面积减小使ah峰值变大且峰值发生时刻后移;而增大排气孔面积会使ah峰值变小且峰值发生时刻后移.图8 正面碰撞约束系统影响因素图9 气囊排气孔面积对ah的影响图10 肩带滑环定位点对ah的影响3.1.2 安全带设计参数讨论安全带织物是典型的各向异性材料，直接影响安全带对乘员的保护功效.图10给出了安全带织物材料变化时的ah时间历程对比.其中，Case1代表安全带织物材料刚度变小10%，ah峰值随之变大;Case2代表安全带织物刚度变大10%，假人头部ah峰值变小，此时安全带起到了较好的保护功能.3.1.3 转向系统定位参数讨论图11是转向系统定位参数在不同水平下得到的ah曲线.其中，Case1代表转向系统沿x方向向前移动20mm，ah峰值略微变大，峰值发生时刻后移;Case2代表转向系统沿x方向向后移动20mm，ah峰值明显降低，乘员头部的伤害减少.图11 转向系统定位参数对ah的影响3.1.4 转向柱设计参数讨论图12为转向柱刚度变化时，乘员头部合成加速度ah的对比曲线.Case1代表转向柱刚度变大5%，Case2代表转向柱刚度减小5%.由此图可知，转向柱刚度变大使ah峰值减小;而当转向柱刚度变小ah峰值略有增大，这使得转向系统对乘员的伤害增大.图12 转向柱刚度对ah的影响3.2 正碰约束系统参数对假人伤害指标的影响将不同工况下，正碰约束系统主要的设计参数与假人伤害指标之间的定量关系进行归纳，见表1.综合评价指标WIC[8]是计算方法如下:式中，HIC36为头部损伤指标;C3ms为胸部3ms加速度值;D为胸部压缩量;FFCl 为左大腿轴向压力;FFCr为右大腿轴向压力.表1 正碰约束系统假人伤害指标822.2 33.1 48.0 4.62 5.08 0.74气袋阻尼 Case 1 912.9 30.6 54.8 3.00 3.95 0.80 Case 2 616.4 36.2 41.9 5.05 3.90 0.60安温度 Case 1 816.7 36.2 46.4 4.14 7.67 0.74全Case2 840.1 35.7 47.2 4.70 6.36 0.76气排气孔 Case1 957.8 34.0 52.0 4.16 3.24 0.83囊Case2 710.1 32.8 49.1 5.47 4.55 0.67起爆时间 Case1 971.1 34.6 52.4 4.33 3.16 0.84 Case2 862.3 40.1 56.6 3.86 2.85 0.80滑环定位 Case1 911.7 34.1 49.4 4.91 5.69 0.80安Case2 811.2 34.0 47.4 5.81 7.29 0.74全材料本构 Case1 877.7 39.9 47.5 5.10 4.80 0.79带Case2 769.9 35.1 47.9 4.51 6.91 0.72转向系统定位参数 Case1881.3 42.6 43.1 5.10 4.80 0.79 Case2 823.4 45.6 41.7 4.51 4.66 0.75转轴向压溃 Case1 964.6 33.8 47.6 5.50 4.44 0.83向Case2 816.2 36.0 40.4 6.61 4.67 0.73柱刚度 Case1 780.5 32.5 59.3 5.83 4.41 0.75 WIC初始设计项目内容HIC36(g) RDC(mm) C3ms(g) FFCl(kN) FFCr(kN)Case2 844.2 33.4 43.5 5.09 3.29 0.74由此表可知，在原设计中，满足HIC36≤1000、RDC≤76mm、C3ms≤60g、FFCl≤10kN和FFCr≤10kN，这说明该约束系统下，假人伤害评价指标均满足FMVSS 208法规要求.亦可定量地看出约束系统中任意参数的变化，都会影响到乘员的伤害程度，其中，乘员腿部响应量最敏感，头部加速度次之.假人综合伤害评价指标WIC的值越小，说明该设计参数越合理，对假人的综合保护作用越好.4 结论通过正碰约束系统集成仿真与设计参数研究，可得出如下结论:(1)进行了安全气囊织物材料经、纬向拉伸试验和画框剪切试验，发现该材料具有明显的各向异性特性.(2)对正碰约束系统进行建模与集成仿真，并将其结果与实车试验结果对比，而从验证了该模型及其仿真的有效性.(3)从定性和定量分析的角度，探讨了约束系统参数对乘员损伤的影响，可用于指导约束系统的进一步设计和优化，从而保证乘员获得较好的保护.参考文献:[1]葛如海，刘志强，陈晓东.汽车安全工程[M]，北京:化学工业出版社，2005.9.[2]张维刚，刘晖，廖兴涛.基于代理模型的汽车乘员约束系统仿真设计[J].江苏大学学报(自然科学版)，2008，29，4:293－296.[3]肖凡，王宏雁.正面碰撞中乘员及约束系统运动响应的计算[J].同济大学学报(自然科学版)，2004，(32)9:1220－1224.[4]Isheng Yeh，Brian Kachnowski，Thiag Subbian.An Expert System for Vehicle Restraint System Design[C].SAE Paper，2005－01－1304.[5]李铁柱，李光耀，陈涛.基于Kriging近似模型的汽车乘员约束系统稳健性设计[J].机械工程学报，2011，(46)22:123－129.[6]Hill R.The Mathematical Theory of Plasticity[M].London:Oxford University Press，1950.[7]张学荣，刘学军，陈晓东，等.正面碰撞安全带约束系统开发与试验验证[J].汽车工程，2007，(29)12:1055－1058.[8]Viano D C et al.Assessing the Safety Performance of Occupant Restraint System[C].SAE Paper，No 9902328.。
