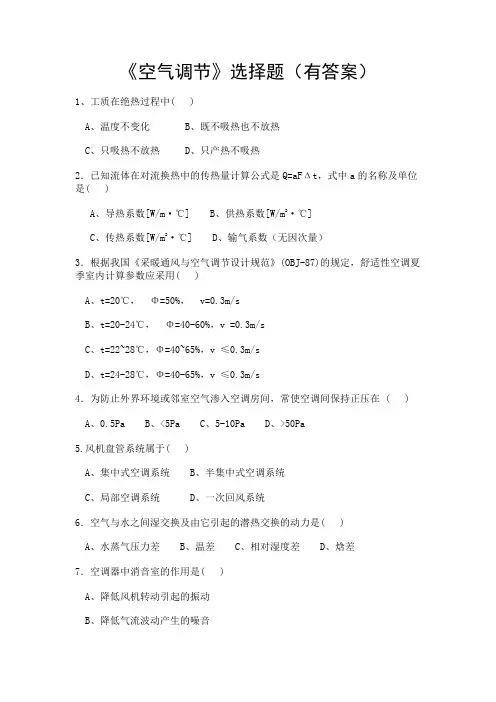

《空气调节》选择题(有答案)1、工质在绝热过程中( )A、温度不变化B、既不吸热也不放热C、只吸热不放热D、只产热不吸热2.已知流体在对流换热中的传热量计算公式是Q=aFΔt,式中a的名称及单位是( )A、导热系数[W/m·℃]B、供热系数[W/m2·℃]C、传热系数[W/m2·℃]D、输气系数(无因次量)3.根据我国《采暖通风与空气调节设计规范》(OBJ-87)的规定,舒适性空调夏季室内计算参数应采用( )A、t=20℃,Φ=50%, v=0.3m/sB、t=20-24℃,Φ=40-60%,v =0.3m/sC、t=22~28℃,Φ=40~65%,v ≤0.3m/sD、t=24-28℃,Φ=40-65%,v ≤0.3m/s4.为防止外界环境或邻室空气渗入空调房间,常使空调间保持正压在 ( )A、0.5PaB、<5PaC、5-10PaD、>50Pa5.风机盘管系统属于( )A、集中式空调系统B、半集中式空调系统C、局部空调系统D、一次回风系统6.空气与水之间湿交换及由它引起的潜热交换的动力是( )A、水蒸气压力差B、温差C、相对湿度差D、焓差7.空调器中消音室的作用是( )A、降低风机转动引起的振动B、降低气流波动产生的噪音C、降低风机转动引起的振动和气流波动产生的噪音D、空调箱产生的噪声8.一般在消音室内的风机出口处设一段空气流通断面逐渐扩大的软管,其作用是( )A、增加流速B、降低流速C、使流速均匀D、消声9.空调器内贴附泡沫塑料等材料的目的是( )A、消声作用B、保温作用C、防潮作用D、减速作用10.空气与水之间的显热交换决定于边界层与周围空气之间的()A、水蒸气压力差B、温差C、焓差D、辐射热之差11.在喷水室中空气与水直接接触时,接触时间是有限的,水量也是有限的,则空气的最终状态点是()A、空气对应的露点B、与相对湿度交于90~95%的机器露点C、与相对湿度100%相交的点D、与湿球温度的交点12.在双级喷水室中,空气和水接触,可把空气处理到()A、和Φ=100%的交点B、和Φ=90~95%的交点C、空气对应的露点D、与湿球温度的交点13.喷水室前挡水板的作用是()A、过滤B、挡住飞溅出来的水,并使空气均匀流过C、档住飞溅出来的水D、降低风速14.喷水室采用三排喷嘴的原因是()A、空气和水热湿交换效果更好B、喷嘴安排不下C、喷水量大D、喷水量大,水压大于0.25MPa15.喷水室可以实现几种空气的处理过程( )A、5B、6C、7D、816.表面式加热器的热媒可以是()A、热水B、水蒸气C、热水或水蒸气D、热油17.用蒸发式加湿器对空气加湿是一个()A、等温加湿过程B、等焓加湿过程C、冷却加湿过程D、加热加湿过程18.用电极式加湿器对空气加湿可以实现()A、加热加湿过程B、冷却加湿过程C、等温加湿过程D、等焓加湿过程19.纤维滤尘器的机理有几种()A、3B、4C、5D、620.冷负荷与得热量的关系为()A、衰减提前B、衰减延迟C、增大提前D、增大延迟21.焓湿图上与含湿量d一一对应的是()A、大气压力PB、水蒸汽分压力PqC、密度D、相对湿度22.应用最多的风机盘管的安装形式是()A、卧式暗装B、卧式明装C、立式暗装D、立式明装23.空调系统的噪声主要来自于()A、机械噪声B、空气动力噪声C、机械与空气动力噪声D、风机和风道的振动噪声24.半集中式空调系统中,如果将新风处理到低于室内空气的含湿量线,则风机盘管负担了()的冷负荷A、室内显热B,室内潜热C、室内全热 D、部分室内显热25.在设计新风量时,如果计算结果不足总风量的()%,则按此数据选择新风量。
通风考试题及答案一、单项选择题(每题2分,共20分)1. 通风系统的主要作用是()。
A. 提供氧气B. 调节室内温度C. 排除有害气体D. 增加室内湿度答案:C2. 以下哪项不是通风系统的基本组成部分?()A. 进风口B. 排风口C. 过滤器D. 照明设备答案:D3. 通风系统的设计应遵循的原则是()。
A. 节能B. 经济C. 安全D. 所有以上选项答案:D4. 通风系统中的气流组织应遵循的原则是()。
A. 均匀分布B. 局部集中C. 随意分布D. 无规律分布答案:A5. 通风系统的主要目的是()。
A. 降低室内温度B. 提高室内湿度C. 改善室内空气质量D. 增加室内噪音答案:C6. 以下哪项不是通风系统的优点?()A. 减少疾病传播B. 提高工作效率C. 降低能源消耗D. 增加室内污染答案:D7. 通风系统的设计应考虑的因素包括()。
A. 建筑物的用途B. 建筑物的规模C. 建筑物的地理位置D. 所有以上选项答案:D8. 通风系统的主要类型包括()。
A. 自然通风B. 机械通风C. 混合通风D. 所有以上选项答案:D9. 以下哪项不是通风系统的主要功能?()A. 排除有害气体B. 调节室内温度C. 增加室内湿度D. 减少噪音污染答案:D10. 通风系统的设计应遵循的标准是()。
A. 国家标准B. 行业标准C. 地方标准D. 所有以上选项答案:D二、多项选择题(每题3分,共15分)1. 通风系统的主要作用包括()。
A. 排除有害气体B. 调节室内温度C. 增加室内湿度D. 提高工作效率答案:ABD2. 通风系统的基本组成部分包括()。
A. 进风口B. 排风口C. 过滤器D. 照明设备答案:ABC3. 通风系统的设计应遵循的原则包括()。
A. 节能B. 经济C. 安全D. 舒适答案:ABCD4. 通风系统中的气流组织应遵循的原则包括()。
A. 均匀分布B. 局部集中C. 随意分布D. 无规律分布答案:A5. 通风系统的主要目的是()。

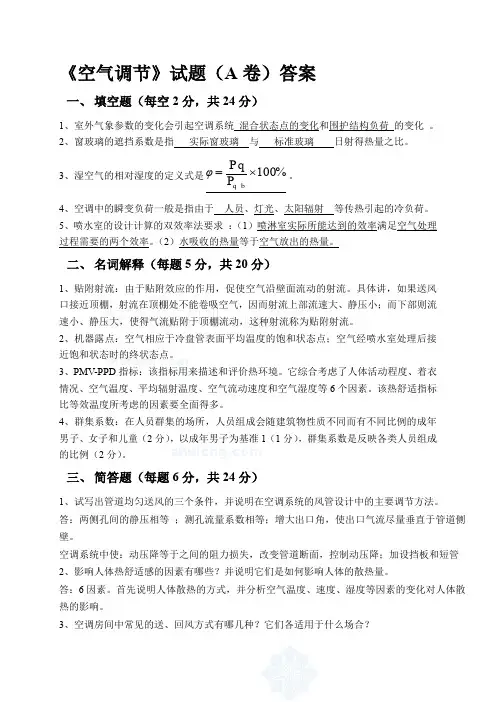

《空气调节》试题(A 卷)答案一、 填空题(每空2分,共24分)1、室外气象参数的变化会引起空调系统 混合状态点的变化和围护结构负荷 的变化 。
2、窗玻璃的遮挡系数是指 实际窗玻璃 与 标准玻璃 日射得热量之比。
3、湿空气的相对湿度的定义式是%100⨯=bq P Pq φ。
4、空调中的瞬变负荷一般是指由于 人员、灯光、太阳辐射 等传热引起的冷负荷。
5、喷水室的设计计算的双效率法要求 :(1)喷淋室实际所能达到的效率满足空气处理过程需要的两个效率。
(2)水吸收的热量等于空气放出的热量。
二、 名词解释(每题5分,共20分)1、贴附射流:由于贴附效应的作用,促使空气沿壁面流动的射流。
具体讲,如果送风口接近顶棚,射流在顶棚处不能卷吸空气,因而射流上部流速大、静压小;而下部则流速小、静压大,使得气流贴附于顶棚流动,这种射流称为贴附射流。
2、机器露点:空气相应于冷盘管表面平均温度的饱和状态点;空气经喷水室处理后接近饱和状态时的终状态点。
3、PMV-PPD 指标:该指标用来描述和评价热环境。
它综合考虑了人体活动程度、着衣情况、空气温度、平均辐射温度、空气流动速度和空气湿度等6个因素。
该热舒适指标比等效温度所考虑的因素要全面得多。
4、群集系数:在人员群集的场所,人员组成会随建筑物性质不同而有不同比例的成年男子、女子和儿童(2分),以成年男子为基准1(1分),群集系数是反映各类人员组成的比例(2分)。
三、 简答题(每题6分,共24分)1、试写出管道均匀送风的三个条件,并说明在空调系统的风管设计中的主要调节方法。
答:两侧孔间的静压相等 ;测孔流量系数相等;增大出口角,使出口气流尽量垂直于管道侧壁。
空调系统中使:动压降等于之间的阻力损失,改变管道断面,控制动压降;加设挡板和短管2、影响人体热舒适感的因素有哪些?并说明它们是如何影响人体的散热量。
答:6因素。
首先说明人体散热的方式,并分析空气温度、速度、湿度等因素的变化对人体散热的影响。
《通风与空气调节工程》A 卷答案一、填空题 (20×2=40分)1.为改善生产和生活条件采用自然或机械的方法,对某一空间进行换气,以造成卫生安全适宜空气环境的技术。
2.加压防烟是用风机把一定量的室外空气送入房间或通道内,使室内保持一定压力或门洞处有一定流速,以避免烟气侵入。
3.x F x L υ)10(2+=4.室内空气温度,室内空气相对湿度,人体附近空气流速,围护结构内表面及其它物体表面的温度。
5.自然通风和机械通风6.在0-0平面上,余压等于零,我们把这个平面称为中和面。
7.蒸汽喷管加湿、干蒸汽加湿器、电加湿器8.空调房间的热、湿负荷全部是由经过处理的空气来承担的空调系统。
定风量系统和变风量系统。
9.惯性作用、拦截作用、扩散作用、静电作用。
10.一般净化.中等净化.超净净化。
11.减湿冷却、等湿冷却、减焓加湿、等焓加湿、增焓加湿、等温加湿、增温加湿。
12.单位时间内通过每平方米喷水室断面空气的质量流量。
υρ13.盘式散流器、直片式散流器、流线型散流器、送吸式散流器。
14.粗效、中效、高效过滤器15.通过隔振系统传递给支撑结构的传递力F 与振源振动总干扰力0F 之比,即 0F F T =, 橡胶隔振垫和橡胶隔振器、弹簧隔振器。
16.声波传播时,由于空气受到振动而引起的疏密变化在原来的大气压强上叠加了一个变化的压强。
17.冷负荷计算温度的逐时值、室内空气基准温度。
18.冷负荷是指为了维持室内温度恒定,在某一时刻需要供给房间的冷量。
19. 侧送侧回,上送下回,中间送下上回,上送上回,下送上回20.以频率为横坐标,以声压级为纵坐标画出噪声图形。
声级计。
二、简答题 (40分)1.说明房间得热量与冷负荷区别和联系。
(6分)2.试述进行表面冷却器计算类型(包括已知条件、求解内容),计算的原则(满足三个条件)。
(5分)()γβ,g f E ==w1121t t t t --),(y N f E υ='=)/()(11s 1s22t t t t ---)()(w1w221t t W C h h G Q -=-=3.列出流速控制法进行风管设计计算的步骤。
通风考试题及答案通风系统是建筑环境控制的重要组成部分,它不仅关系到室内空气质量,还直接影响到人们的健康和舒适感。
以下是一份通风考试题及其答案,供参考:一、选择题1. 通风系统的主要功能是什么?A. 调节室内温度B. 调节室内湿度C. 排除室内有害气体D. 以上都是答案:D2. 以下哪种不是自然通风的方式?A. 窗户通风B. 烟囱效应C. 机械通风D. 地热通风答案:C3. 机械通风系统通常由哪些部分组成?A. 风机、管道、风口B. 空调、管道、风口C. 风机、空调、管道D. 空调、管道、烟囱答案:A二、判断题1. 通风系统只能用于排除室内的有害气体。
(对/错)答案:错2. 机械通风系统比自然通风系统更节能。
(对/错)答案:错3. 通风系统的设计与建筑的布局和用途密切相关。
(对/错)答案:对三、简答题1. 简述通风系统在工业生产中的作用。
答:在工业生产中,通风系统的作用主要体现在以下几个方面:一是排除生产过程中产生的有害气体和粉尘,保护工人健康;二是调节车间内的温度和湿度,保证生产环境的稳定;三是为生产设备提供必要的冷却和通风,延长设备使用寿命。
2. 描述一下自然通风和机械通风的区别。
答:自然通风主要依靠建筑结构和外部环境的自然力量,如风压和热压差,来实现空气的流动。
它具有成本低、能耗小的优点,但通风效果受外界环境影响较大。
机械通风则是通过风机等设备强制空气流动,可以更有效地控制通风量和方向,适用于对通风要求较高的场合,但能耗相对较高。
四、案例分析题某办公楼采用自然通风系统,但在夏季高温天气时,室内温度过高,影响了员工的工作效率。
请分析可能的原因并提出改进措施。
答:可能的原因包括:1) 建筑的自然通风设计不合理,如窗户位置、大小或开启方式不利于空气流通;2) 外部环境因素,如周围建筑物遮挡,减少了自然风的进入;3) 室内热源较多,如电脑、照明等设备散热量大。
改进措施可以是:1) 重新设计窗户,增加可开启面积,改善空气流通路径;2) 增加遮阳设施,减少太阳直射带来的热量;3) 考虑增设辅助的机械通风设备,如风扇或空调,以应对极端天气条件。
单选题●通风工程所要控制的有害物主要为()A. 有害气体、有害粉尘、余热、余湿B. 有害气体、粉尘、余热、余湿C. 有害气体、粉尘、高热、高湿D. 气体、粉尘、余热、余湿B●ppm是指()A. 十万分之一的体积浓度B. 百万分之一的体积浓度C. 在1m3体积之中占有1cm3D. B与C均可D★标准状态下1000ppm的CO2相当于()mg/m3的质量浓度。
A. 1000B. 2000C. 3000D. 4000B●10mg/m3的CO相当于()ppm。
A. 4B. 6C. 8D. 12C●防治有害物的首要措施是()A. 采用合理的通风措施B. 加强法规和监督管理C. 治理污染源D. 采用个人防护措施C●若已求得单独控制下列有害物质所需的全面通风量分别为HCL:20m3/s;HF:18m3/s;粉尘:25m3/h;余热:30m3/s,则当他们同时发生时的全面通风量应为()m3/h。
A. 30B. 55C. 93D. 38D●已知CO2的室内卫生标准为1000ppm,新风中的CO2浓度为700mg/m3,室内CO2的发生量为30mg/s,最小新风量为()m3/h(不考虑通风气流不均等等因素)。
A. 86B. 126C. 36D. 66A●对于散发有害气体的污染源,应优先采用()方式加以控制。
A. 全面通风B. 自然通风C. 局部通风D. 局部排风D●与全面通风相比,下列()项不是局部通风的优越性。
A. 控制效果好B. 通风量小C. 比较经济D. 对工艺操作影响小D●外部吸气罩在控制点上造成控制风速的大小与()无关。
A. 外部吸气罩的形式B. 有害物的毒性和散发情况C. 外部吸气罩的排风量D. 外部吸气罩与控制点的距离●关于房间的风量平衡,下述()是错误的。
A. 风量平衡是指通风房间的进风量等于排风量B. 若机械进风量大于机械排风量,房间内的压力就会不断升高C. 若机械进风量小于机械排风量,房间内会形成负压D. 可利用正负压控制来达到控制污染的目的B●为防止A室的有害气体扩散到相邻的B室,()措施是不可取的。

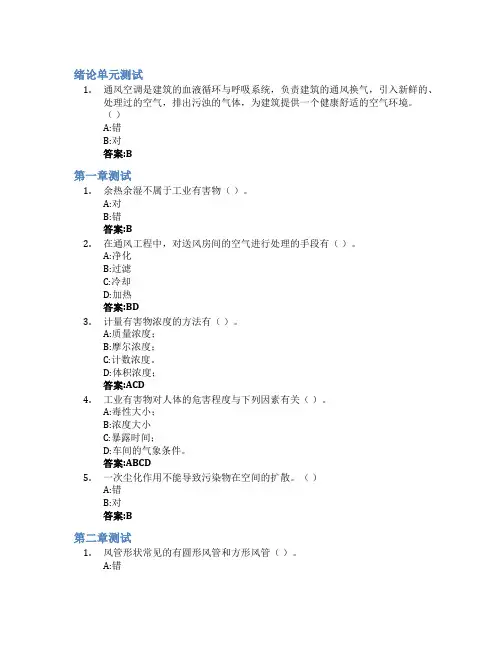

绪论单元测试1.通风空调是建筑的血液循环与呼吸系统,负责建筑的通风换气,引入新鲜的、处理过的空气,排出污浊的气体,为建筑提供一个健康舒适的空气环境。
()A:错B:对答案:B第一章测试1.余热余湿不属于工业有害物()。
A:对B:错答案:B2.在通风工程中,对送风房间的空气进行处理的手段有()。
A:净化B:过滤C:冷却D:加热答案:BD3.计量有害物浓度的方法有()。
A:质量浓度;B:摩尔浓度;C:计数浓度。
D:体积浓度;答案:ACD4.工业有害物对人体的危害程度与下列因素有关()。
A:毒性大小;B:浓度大小C:暴露时间;D:车间的气象条件。
答案:ABCD5.一次尘化作用不能导致污染物在空间的扩散。
()A:错B:对答案:B第二章测试1.风管形状常见的有圆形风管和方形风管()。
A:错B:对答案:A2.在通风空调工程中,管道及部件主要制作材料有()。
A:硬聚氯乙烯塑料板B:矿渣石膏板C:混凝土D:普通薄钢板E:镀锌钢板答案:ABCDE3.置换通风有别于传统的全面通风稀释原理,是利用挤压原理把污染空气挤到上部空间排走的通风方法,下列哪一项不属于其作用原理()。
A:诱导作用;B:推动作用;C:卷吸作用;D:抽吸作用。
答案:A4.某大修厂在喷漆室内对汽车外表喷漆,根据卫生标准要求,排除甲苯所需风量为15000m/h,排除环己酮需要风量为4000m/h,排除环己胺需要风量为1000m/h,排除乙酸乙酯需要风量为2000m/h。
设计一个排风系统,其排风量为()。
A:15000m/h;B:24200m/h;C:7000m/h;D:22000m/h。
答案:D5.当生产车间工艺设计不能提供有关计算资料时,事故排风量应按每小时不小于房间全部容积的8次换气量确定。
()A:对B:错答案:A第三章测试1.密闭罩只需要较小的排风量就能有效控制污染物的扩散,排风罩气流不受周围空气的影响。
()A:错B:对答案:B2.在需要供冷热的房间,设置送风式排风柜可节能60%左右。
建筑设备工程技术专业《通风与空调工程》试卷 A(闭)年月一、填空题(每空1分,共40分)1、民用建筑室内污染物按照污染物的性质可以分为___________、_______________、__________________。
2、自然通风的动力为________或________,机械通风的动力为_________。
3、烟气主要存在三大危害,即_______ ____、_______________、__________________。
4、室内空气品质客观评价指标为___________________,主观评价指标为__________________。
5、影响人体热舒适的主要因素有、、和。
6、空调系统设计时,夏季采用夏季空调室外计算干球温度和确定室外状态点;冬季采用冬季空调室外计算温度和确定室外状态点。
7、空调水系统按与外界大气是否接触可分为开式系统和闭式系统,空调冷冻水常采用系统;而空调冷却水则采用系统。
8、空调系统按负担室内热、湿负荷所用的介质种类划分,可分为、、和。
9、变风量空调系统的末端装置有、、。
10、按其原理分,消声器主要有、、和四种类型。
11、等焓减湿过程可用实现。
第1页共6页12、用表面式换热器处理空气时可以实现、和过程。
13、常用的送风口形式有,侧送风口、、、和。
14、空气与水直接接触时的热湿交换过程中,是热交换的推动力,是湿交换的推动力。
二、判断题(每题1分,共10分)1、在中和面上的窗孔没有空气流动。
()2、机械送风系统的气流分布应均匀,避免在房间局部地区出现涡流,使有害物聚积。
()3、袋式除尘器采用新滤料时除尘效率高。
()4、相对湿度能够反映湿空气中水蒸气接近饱和的程度,但不能表示水蒸汽的含量。
()5、利用固体吸湿剂干燥空气时,可以实现等焓减湿过程。
()6、二次回风系统与一次回风系统相比,夏季可节省再热量,但空气处理流程复杂。
()7、中等净化对空气中悬浮微粒的粒径和质量浓度均有严格要求。

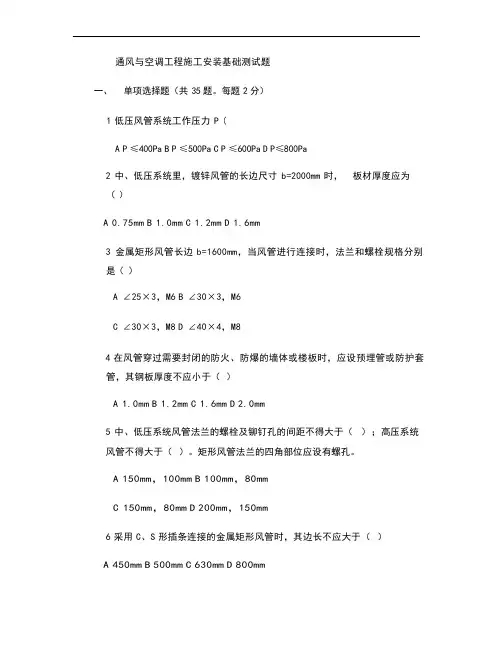

通风与空调工程施工安装基础测试题一、单项选择题(共35 题。
每题2 分)1 低压风管系统工作压力P (A P ≤400PaB P ≤500PaC P ≤600PaD P≤800Pa2 中、低压系统里,镀锌风管的长边尺寸 b=2000mm 时,板材厚度应为()A0.75mm B1.0mm C1.2mm D1.6mm3 金属矩形风管长边b=1600mm,当风管进行连接时,法兰和螺栓规格分别是()A ∠25×3,M6B ∠30×3,M6C ∠30×3,M8D ∠40×4,M84 在风管穿过需要封闭的防火、防爆的墙体或楼板时,应设预埋管或防护套管,其钢板厚度不应小于()A1.0mm B1.2mm C1.6mm D2.0mm5 中、低压系统风管法兰的螺栓及铆钉孔的间距不得大于();高压系统风管不得大于()。
矩形风管法兰的四角部位应设有螺孔。
A150mm,100mm B100mm,80mmC150mm,80mm D200mm,150mm6 采用C、S 形插条连接的金属矩形风管时,其边长不应大于()A450mm B500mm C630mm D800mm7 风管接口的连接应严密、牢固。
风管法兰垫片厚度不应小于()。
垫片不应凸入管内,亦不应突出法兰外。
A2mm B3mm C4mm D5mm8 当水平悬吊的水平主、干风管长度超过(),应设置防止摆动的固定点A10m B15m C20m D30m9 金属风管垂直安装,支、吊架间距不应大于()A 3mB 3.5mC 4mD 4.5m10 金属风管长边为 1400mm 时,吊杆直径应()A ø6B ø8C ø10D ø1211 风管法兰铆钉口孔的间距,当系统洁净度的等级为 1~5 级时,不应大于();为 6~9 级时,不应大于()A 55mm,90mmB 60mm,95mmC 65mm,95mmD 65mm,100mm12 矩形风管弯管制作时,平面边长大于(),必须设置弯管导流片A 500mmB 630mmC 800mmD 1250mm13 水平安装DN125 保温镀锌钢管时,管道支、吊架间距不应超过()A 4.0mB 4.5mC 5.5mD 6.0m14 防火阀直径或长边尺寸大于等于()时,宜设单独支、吊架。
建筑设备工程技术专业《通风与空调工程》试卷 A(闭)年月一、填空题(每空1分,共40分)1、民用建筑室内污染物按照污染物的性质可以分为___________、_______________、__________________。
2、自然通风的动力为________或________,机械通风的动力为_________。
3、烟气主要存在三大危害,即_______ ____、_______________、__________________。
4、室内空气品质客观评价指标为___________________,主观评价指标为__________________。
5、影响人体热舒适的主要因素有、、和。
6、空调系统设计时,夏季采用夏季空调室外计算干球温度和确定室外状态点;冬季采用冬季空调室外计算温度和确定室外状态点。
7、空调水系统按与外界大气是否接触可分为开式系统和闭式系统,空调冷冻水常采用系统;而空调冷却水则采用系统。
8、空调系统按负担室内热、湿负荷所用的介质种类划分,可分为、、和。
9、变风量空调系统的末端装置有、、。
10、按其原理分,消声器主要有、、和四种类型。
11、等焓减湿过程可用实现。
第1页共6页12、用表面式换热器处理空气时可以实现、和过程。
13、常用的送风口形式有,侧送风口、、、和。
14、空气与水直接接触时的热湿交换过程中,是热交换的推动力,是湿交换的推动力。
二、判断题(每题1分,共10分)1、在中和面上的窗孔没有空气流动。
()2、机械送风系统的气流分布应均匀,避免在房间局部地区出现涡流,使有害物聚积。
()3、袋式除尘器采用新滤料时除尘效率高。
()4、相对湿度能够反映湿空气中水蒸气接近饱和的程度,但不能表示水蒸汽的含量。
()5、利用固体吸湿剂干燥空气时,可以实现等焓减湿过程。
()6、二次回风系统与一次回风系统相比,夏季可节省再热量,但空气处理流程复杂。
()7、中等净化对空气中悬浮微粒的粒径和质量浓度均有严格要求。
《通风与空气调节工程》A 卷答案
一、填空题 (20×2=40分)
1.为改善生产和生活条件采用自然或机械的方法,对某一空间进行换气,以造成卫生安全适宜空气环境的技术。
2.加压防烟是用风机把一定量的室外空气送入房间或通道内,使室内保持一定压力或门洞处有一定流速,以避免烟气侵入。
3.x F x L υ)10(2+=
4.室内空气温度,室内空气相对湿度,人体附近空气流速,围护结构内表面及其它物体表面的温度。
5.自然通风和机械通风
6.在0-0平面上,余压等于零,我们把这个平面称为中和面。
7.蒸汽喷管加湿、干蒸汽加湿器、电加湿器
8.空调房间的热、湿负荷全部是由经过处理的空气来承担的空调系统。
定风量系统和变风量系统。
9.惯性作用、拦截作用、扩散作用、静电作用。
10.一般净化.中等净化.超净净化。
11.减湿冷却、等湿冷却、减焓加湿、等焓加湿、增焓加湿、等温加湿、增温加湿。
12.单位时间内通过每平方米喷水室断面空气的质量流量。
υρ
13.盘式散流器、直片式散流器、流线型散流器、送吸式散流器。
14.粗效、中效、高效过滤器
15.通过隔振系统传递给支撑结构的传递力F 与振源振动总干扰力0F 之比,即 0
F F T =, 橡胶隔振垫和橡胶隔振器、弹簧隔振器。
16.声波传播时,由于空气受到振动而引起的疏密变化在原来的大气压强上叠加了一个变化的压强。
17.冷负荷计算温度的逐时值、室内空气基准温度。
18.冷负荷是指为了维持室内温度恒定,在某一时刻需要供给房间的冷量。
19. 侧送侧回,上送下回,中间送下上回,上送上回,下送上回
20.以频率为横坐标,以声压级为纵坐标画出噪声图形。
声级计。
二、简答题 (40分)
1.说明房间得热量与冷负荷区别和联系。
(6分)
2.试述进行表面冷却器计算类型(包括已知条件、求解内容),计算的原则(满足三个条件)。
(5分)
()γβ,g f E ==w1
121t t t t --
),(y N f E υ='=)/()(11s 1s22t t t t ---
)()(w1w221t t W C h h G Q -=-=
3.列出流速控制法进行风管设计计算的步骤。
(6分)
(1)确定方案,绘制管路系统轴测草图(2)确定最不利环路(3)进行管段编号,并注明长度和风量(4)选择合理的空气流速(5)按选定流速确定风管尺寸,并求出实际流速(6)根据直径或当量直径及实际流速确定比摩阻及动压(7)计算管段局部阻力(8)计算最不利环路总阻力(9)选风机(10)支路计算(11)校核
4.试在d h -图上画出“新风+风机盘管”系统并联时的空气处理过程,并简述其特点。
(6分)
5.试说明一次回风和二次回风空调系统各自的特点。
(6分)
一次回风空调系统处理流程简单,操作管理方便,机器露点较高,有利于冷源选择与运行节能;不利之处在于采用了再热过程,有冷热量抵消的现象,会造成能量浪费。
二次回风系统则不同,它以二次混合取代再热过程,带来显著节能效益,但其设备、管理趋于复杂,且机器露点偏低,
这不仅导致制冷系统运行效率变差。
6.简述阻性消声器消声原理及特点。
(5分)
用吸声材料来消耗噪声的消声器。
声波进入孔隙 空气材料振动 磨擦和粘滞力 热能
空气材料振动 磨擦和粘滞力 热能
7.画图说明当室外空气的焓值在1W h 以下(第Ⅰ区域)和室外空气焓值在1W h 和L1h 之间(第Ⅱ区域)时,一次回风空调系统运行调节的过程。
(6分)
第Ⅰ区域:可把新风阀门开最小,按最小新风比送风,加热器投入工作。
11111N O C C N W →→→'→'
ε
第Ⅱ区域:增大新风量,使新回风混合点仍在L1h 线上。
三、计算题(20分)
试为某车间设计一次回风空调系统,确定空气处理设备容量(要求画
d h -图、夏季与冬季使用设备的简图)。
已知室内设计参数冬季和夏季均为:N t =22±0.5℃, N ϕ=60±10%,(N h =47.1kJ/kg ,N d =9.9g/kg)室内余热量夏季为:Q =11.6kW ,冬季为Q '=-2.3kW,余湿量冬夏季均为W =0.0014kg/s ;最小新风比为30%。
室外设计参数夏季为W t =33.2℃,S t =
26.4℃, W h =82.5kJ/kg,冬季为W
t '=-12℃,W ϕ'=45%,W h '=-10.5kJ/kg,大气压力为101325Pa 。
附参数:O t ∆=6℃、O h =38.5kJ/kg 、O d =8.9g/kg, L h =35.6kJ/kg 加热段冷却段混合段使用设备有,,:
解:夏季空调过程计算
冬季空调过程计算
KW h G ((Q KW
h h G Q kg
kJ h S Kg :G
S
Kg G C s k h h Q G O W Q L o l c L c W g O N 9.3)6.355.38(35.1))6(8.29)6.357.57(35.1)()5(/7.57/94.041.035.1/41.0%3035.1,
)4(/35.15
.381.476.11)3()2(82900014
.06.11)1(1=-=-==-=-===-==⨯==-=-====
夏季需要的再热量
空调系统所需冷量
一次回风量新风量确定新回风混合点求送风量确定送风状态点求热湿比εkg KJ G h G h G h C Kg KJ G Q h h G G O W Q N w W c N o )4(/6.2935
.11.4794.0)5.10(41.0,
)3(/8.4835
.13.21.4735.1)2(16400014
.03.2)1(1=⨯+-⨯=+='=--='-
===''
-=-='=
''''冬季所需预热量
确定新回风混合点取冬夏送风量确定送风状态点求热湿比ε
夏季与冬季使用设备的简图略。
