雷达感应紫外线消毒灯说明书

紫外线灯的正确使用方法整理紫外线灯的适用范围是用于室内空气和对物体的表面及水和其他液体的消毒。

紫外线灯是将病原微生物消灭于外环境中，切断传染病的传播途径，阻断传染病的散布，从而达到保护人类健康的目的。

紫外线消毒灯，主要用于空气消毒。

1、紫外线灯的悬挂高度。

应垂直悬挂，离地面2－2.5米处。

2、紫外线灯的范围使用，杀菌紫外线灯内面发出的线是c波，其波长范围为200－270nm，杀菌的中心波长为253.7nm。

在紫外线强度和照射时间足够的情况下，可杀灭所有微生物。

但是，紫外线的穿透力极弱，其照射强度与距离平方成反比，且仅在照射到的表面上才能发挥杀菌作用。

目前我国现在生产的种类主要有这几种：功率在15w、20w、30w、40w 目前我们用的最多是30w紫外线灯，要求是每立方米面积达1.5w。

3、每支紫外线灯灯管累计时间为1000小时，超过1000小时的，应及时更换新的。

新更换的要注明更换时间，并重新累计使用时间。

4、紫外线灯使用过程中，应保持紫外线灯表面的清洁，一般每两周用酒精棉球擦拭一次，发现灯管表面有灰尘、油污时，应随时擦拭。

5、紫外线灯每次消毒的时间应为30－60分钟。

因此要掌握紫外线消毒灯存在问题和使用方法，正确安装和使用紫外线灯，杜绝或减少紫外线灯消毒的影响因素。

紫外线消毒灯注意事项(1) 在使用过程中，应保持紫外线灯表面的清洁，一般每两周用酒精棉球擦拭一次，发现灯管表面有灰尘、油污时，应随时擦拭。

(2)用紫外线灯消毒室内空气时，房间内应保持清洁干燥，减少尘埃和水雾，温度低于20℃或高于 40℃，相对湿度大于 60% 时应适当延长照射时间。

(3) 用紫外线消毒物品表面时，应使照射表面受到紫外线的直接照射，且应达到足够的照射剂量。

(4) 不得使紫外线光源照射到人，以免引起损伤。

(5)如果是操作人员必须在现场，请务必佩戴LUV-40紫外线防护面罩!紫外线消毒的技术特点● 高效率杀菌紫外线对细菌、病毒的杀菌作用一般在一秒内完成，而对传统氯气及臭氧方法来说，要达到紫外线的效果一般需要20分钟至一小时的时间。

封皮安装前请详细阅读本产品操作细则。

紫外线消毒器杀菌器使用说明书前言感谢您使用我公司的紫外线消毒器，为了使您正确地使用和维护本设备，请您在使用前仔细阅读说明书并且妥善保存以便事后查阅.本说明书只适用于管道式紫外线系列产品.书中所用内容仅供用户使用和维护时参考具体以实物为准.如果您在使用上仍有问题请向我公司售后服务中心咨询.第一章安全使用注意事项1.本产品使用紫外线杀菌的方式，设备在出厂时已安装好石英套管安装设备时轻拿轻放避免套管破碎。

2.消毒器不要装置在过于潮湿和冲击震动大的地方，湿度大容易引起电器元件损坏，冲击震动过大引起灯管和石英管的损坏。

3.设备安装完成后把设备随机佩带的灯管安装到设备套管内。

4.在设备通电前请检查使用电压与设备上标示的电压（额定电压标示于电源插头处）是否相符如不符请勿使用。

5.本设备因为必须要可靠接地，如没有可靠接地请勿使用。

6.本设备采用紫外线消毒对人体有一定伤害在使用设备时避免紫外线直接照射人体。

7.设备开启时，要先保障设备内通水，再打开设备电源。

因为紫外线灯管运行过程中会产生很强的热量。

先开启设备后再通水会造成设备内套管受热再受冷，产生爆裂。

第二章设备结构简介第三章我公司设备杀菌原理及杀菌特点1紫外线消毒器设备特点1.1.选用高效率的UV-C(LL或LH)紫外杀菌灯紫外线消毒器采用世界领先的低压高强紫外线灯管技术，灯管使用寿命保证在9000小时以上。

1.2、选用高透光率、高纯度的石英套管，保证紫外线透过在90%以上。

1.3、选用世界先进的恒定、高强度具有UL安全认证的紫外线专用镇流器，能保证整个系统在复杂的情况下正常运行。

1.4、选用优质不锈钢作反应器（304材质）、反应器内壁进行特殊抛光处理，以提高杀菌效果。

第四章紫外线消毒器工作技术参数1.紫外线消毒器进水要求水质硬度＜450mg/l 总含铁量＜0.3ppm （0.3mg/l）硫化物＜0.02ppm（0.02mg/l）总悬浮体＜10ppm（10mg/l）锰含量＜0.1ppm（0.1mg/l）浑浊度＜5NTU色度无异色＜15度PH值6.5－8.5水温：5℃-60℃2.本设备参数设备型号：UV-UVC-300设备功率：300W设备进出口径：DN100设备实验压力：1.0MPA设备承压：0.6MPA设备外型尺寸：900*133额定电压：交流220V±5%，频率：50HZ五、紫外线消毒器示意图：六、紫外线消毒器安装示意图注：以上为地面式安装方式（一般为较大型紫外线消毒器）；非地面型安装方式安装时一般应设支架以确保消毒器稳固（一般为较小型紫外线消毒器）。

智能感应紫外线杀菌灯紫外线杀菌灯是一种采用石英玻璃或其他透紫玻璃的低气压汞蒸气放电灯，放电产生以波长253.7nm为主的紫外辐射，其紫外辐射能杀灭细菌和病毒。

随着流行性疾病的传播，特别是本次新冠病毒疫情期间，紫外线消毒灯备受重视，在人群集中，流动性大的公众场合，如学校、幼儿园、图书馆、车站、机场、工厂、餐饮场所、宾馆、酒店等场景广泛使用，而且使用效果证明，紫外线对预防流行性疾病传播有非常良好效果。

智能感应紫外线杀菌灯是将雷达感应技术、红外遥控技术、微型CPU控制技术应用于紫外杀毒控制，是一款智能型的紫外线杀菌灯，最大限度地避免紫外辐射对人体的伤害，确保用户安全放心使用，雷达感应技术智能控制，人来灯灭；自动检测周围环境，延时开灯，人离灯亮；红外遥控控制通/断，并调节工作时间设置。

产品主要特点1.智能感应控制，自动检测周围环境；2.有人时不工作，人离开后延时启动；3.感应灵敏，人近即灭；4.红外遥控，可自由设置工作时间；5.高效率杀菌：紫外线对细菌、病毒的杀菌作用一般在几秒内完成，几乎是瞬时发生，杀菌消毒能力比氯大 600～3000 倍；技术规格1.产品型号：AM-ZW36D15W2.额定功率：36W± 10 %3.额定输入：~180-250V/50Hz4.辐射照度（1m距离）：120μw/ cm²5.适用杀菌面积：40 m²6.点灯稳定时间：3min7.紫外波长：253.7nm8.控制模式：雷达感应（移动感应）9.延迟启动时间：人离开后20秒10.感应关灯：6-8米11.保护模式：人来灯灭12.灯尺寸：L200*W130*H44513.包装尺寸：L260*W180*H50014.净重：520g产品执行标准：GB/19258-2012注意事项1.人在睡眠中不得使用紫外线杀菌灯，肉眼不能长时间接触光源；不使用时请拔掉电源；2.物体表面消毒，灯管距离物体表面不得超过1米，应使照射表面受到直接照射，且应达到足够的照射剂量；3.室内空气消毒，要求每m³不少于1.5W，照射时间不少于30min；4.本款紫外线杀菌灯灯管为不含臭氧类型，含臭氧灯管会在使用过程中产生副产物臭氧，臭氧对环境和人体均有危害。

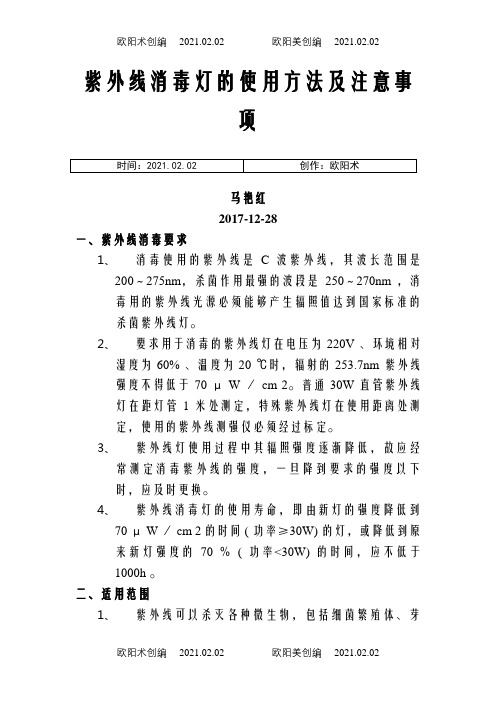

紫外线消毒灯的使用方法及注意事项马艳红2017-12-28一、紫外线消毒要求1、消毒使用的紫外线是C波紫外线，其波长范围是200～275nm，杀菌作用最强的波段是250～270nm ，消毒用的紫外线光源必须能够产生辐照值达到国家标准的杀菌紫外线灯。

2、要求用于消毒的紫外线灯在电压为 220V 、环境相对湿度为 60% 、温度为 20 ℃时，辐射的 253.7nm 紫外线强度不得低于 70 μ W ／ cm 2。

普通 30W 直管紫外线灯在距灯管1 米处测定，特殊紫外线灯在使用距离处测定，使用的紫外线测强仪必须经过标定。

3、紫外线灯使用过程中其辐照强度逐渐降低，故应经常测定消毒紫外线的强度，一旦降到要求的强度以下时，应及时更换。

4、紫外线消毒灯的使用寿命，即由新灯的强度降低到70 μ W ／ cm 2的时间 ( 功率≥30W) 的灯，或降低到原来新灯强度的70 ％( 功率<30W) 的时间，应不低于1000h 。

二、适用范围1、紫外线可以杀灭各种微生物，包括细菌繁殖体、芽胞、分支杆菌、病毒、真菌、立克次体和支原体等，凡被上述微生物污染的表面，水和空气均可采用紫外线消毒。

2、紫外线辐照能量低，穿透力弱，仅能杀灭直接照射到的微生物，因此消毒时必须使消毒部位充分暴露于紫外线下。

3、用紫外线消毒纸张、织物等粗糙表面时，要适当延长照射时间，且两面均应受到照射。

4、紫外线消毒的最适宜温度范围是20 ～40 ℃，温度过高过低均会影响消毒效果，可适当延长消毒时间，用于空气消毒时，消毒环境的相对湿度低于80 ％为好，否则应适当延长照射时间。

5、用紫外线杀灭被有机物保护的微生物时，应加大照射剂量。

空气和水中的悬浮粒子也可影响消毒效果。

三、使用方法（一）对物品表面的消毒。

1、照射方式：最好使用便携式紫外线消毒灯近距离移动照射，也可采取紫外灯悬吊式照射。

对小件物品可放紫外线消毒箱内照射。

2、照射剂量和时间：不同种类的微生物对紫外线的敏感性不同，用紫外线消毒时必须使用照射剂量达到杀灭目标微生物所需的照射剂量。

最实用的紫外线灯使用手册一、紫外线灯的用途紫外线灯在通电后会产生以波长253.7nm为主的紫外线，对微生物具有较好的杀灭效果。

广泛应用于日常生活中的水（瓶装水、污水等）、物体表面、餐饮具和空气消毒。

二、紫外线适用场景一般适用于一些具有明确消毒需求的场所，如医疗机构、学校、托幼机构、餐饮行业等。

但在托幼机构及学校的教室、活动室等场所不推荐使用。

三、紫外线灯管的安装要求1、用于空气消毒的紫外线灯管安装方式有悬吊式、移动式。

2、悬吊式紫外线灯管安装高度：距离地面1.8m~2.2m。

3、在安装紫外线灯管时，应注意灯管间距分布均匀，使消毒时房间内紫外线辐射强度也能均匀分布。

4、紫外线灯管安装数量：平均≥1.5W/ m³5、紫外线灯管安装数量，与房间大小，灯管功率有关。

计算公式：房间面积×房屋高度×1.5÷灯管的功率举例说明：假设：房间面积15m2，层高为3m安装30w紫外线灯管：15×3×1.5÷30=2.25，即安装3根。

安装40w紫外线灯管：15×3×1.5÷40=1.6875，即安装2根。

四、紫外线灯的使用要求1、空气消毒：紫外线用于空气消毒时应关闭门窗，每次照射时间≥30min，从开灯5~7分钟计时。

房间应保持清洁干燥，减少尘埃和水雾。

当室内温度低于20℃或高于40℃，相对湿度大于60%时，应适当延长照射时间。

2、物表消毒：用紫外线消毒环境物体表面时，应确保照射表面充分暴露于紫外线辐照当中，有效距离宜在1m以内，且每个面均应受到照射。

紫外线消毒纸张、织物等粗糙表面时，应适当延长时间。

3、使用登记：消毒日期，消毒地点，照射时间，累计时间，灯管清洁标记，执行人签名，感控员或负责人监督检查等信息。

4、灯管清洁：使用的过程中应保持紫外线灯管表面清洁，每周用酒精擦拭一次灯管，（酒精浓度选择75%）。

发现灯管表面有灰尘、油污时，应随时擦拭清洁。

紫外线消毒器使用说明书本设备为上置式紫外线消毒器，采用世界领先水平的高强度无臭紫外线杀菌灯，简体内壁经过特殊处理的食品级304不锈钢，使经过预处理的水流过筒体时受到波长253.7nm紫外线足够量的照射，具有良好的杀菌效果，由于他不改变水的物理、化学性质，所以在饮用水、食品、饮料、化工、电子、医药、污水、中水是不可缺少的最理想的设备。

本装置为卧式，杀菌速度快、效率高、效果好，按水处理要求照射10秒钟后，就可杀死水中病毒、细菌，杀菌率99.99%。

水经照射后，不会改变其物理、化学性质，也不会引起污染。

操作简单，使用方便，有不同流量的定型产品供用户选用，只需要定期更换紫外线杀菌灯和清洗石英套管即可。

本设备体积小、重量轻、耗电少、寿命长、成本低，与其它杀菌方法相比具有显著的优越性，因此被广泛使用；本设备由紫外灯、石英管、镇流器、封件、罐体、进水出水口等部分组成。

1、结构：传感器、控制器、数显表分离。

2、功能：（1）配三位半数码管，显示当前紫外线辐射照强度的相对百分比值。

当紫外线强度在50%以下时，报警状态有一对继电器干接点输出（2）有供PLC、工控机等设备采集的标准输出接口，即0-5V 模拟量输出信号。

3、现场调试步骤稳定运行在现场安装号紫外线消毒器和强度监测仪，并接通进、出水路，接通电源，待灯管工作稳定15-20分钟再行调节。

输出调节调节电位器W1，使OUT与GND间电压输出为5±1%V即可。

由于浑浊度，传感器与灯管距离等的不同，可能调节W1不能使其输出电压达到5V，此时，应尽量降输出电压调节到最高值为止（如果是采用PLC接入此电压的，可以降量程定为2.5V 或者1.25V）。

显示调节调节电位器W2，使数显表显示100%即可。

报警调节W3为报警继电器动作点调节电位器，出厂时，已将紫外线强度降到50%左右为继电器默认动作点，用户可以根据需要自行调节确定报警点。

（不推荐用户自行调节W3）钟后按一下面板的C键。

紫外线消毒灯（XGXD-75×16LM）使用说明书北京星光创艺科技有限公司北京星光创艺科技有限公司2紫外线消毒灯说明书一．简介紫外线消毒灯（XGXD-75X16LM），采用了新型的无臭氧UV-C 消毒灯管，和UV 高反射率反光碗。

消毒灯经过专业光学设计，可以使灯周围的消毒区域得到均匀有效的UVC 射线照射。

消毒灯可以移动使用，针对地面和地面以上空间进行消毒，使用方便，无毒无污染。

主要应用于演播室、剧院、会场等大型场所。

在消毒的过程中，确保使用安全，很多人往往没有意识到这一点，忽略了使用说明书中的注意事项，导致皮肤和眼睛受到紫外线伤害。

因此在使用前一定要仔细阅读产品使用说明书。

警告：不得使紫外线光源照射到人的皮肤和眼睛，以免引起损伤。

消毒灯应在无人的状态下对房间和物体进行消毒。

消毒灯在使用前应将动植物提前带出消毒场所，以免引起损伤。

消毒灯在使用前应对贵重设备、名贵家具、名贵字画等提前做好防护，以免出现损坏。

紫外线辐射量不足时可能达不到杀菌效果。

北京星光创艺科技有限公司3二、型号、规格及技术参数：1、产品型号：XGXD -XX光源功率灯管形状(H/L)可移动（M））紫外线消毒灯北京星光创艺科技有限公司4 2、外型尺寸重量：名称型号收起尺寸（mm）重量(Kg)紫外线消毒灯XGXD-75×16LM1400×980×980140北京星光创艺科技有限公司53、电参数：型号额定电压/频率V/Hz额定功率W 额定电流A 功率因数λ光源波长nm控制方式XGXD-75×16LM200~240/50~601200 5.5≥0.95253.7遥控北京星光创艺科技有限公司64、辐射参数辐射性能测试距离（m ）地面及地面以上辐射照度（uW/cm 2)辐射场范围UVC 辐射功率（W ）1＞180水平360°垂直60°＞4002＞180水平360°垂直60°3＞180水平360°垂直60°4＞180水平360°垂直60°北京星光创艺科技有限公司75>180水平360°垂直60°6>150水平360°垂直60°7>130水平360°垂直60°8>100水平360°垂直60°5、消毒时间参数测试距离（m ）病毒完全灭活时间（参考值）120分钟北京星光创艺科技有限公司220分钟320分钟420分钟520分钟625分钟730分钟840分钟紫外线消毒灯（XGXD-75X16LM）60分钟完全灭活面积：250m2（参考值）8北京星光创艺科技有限公司9三、紫外线消毒灯原理紫外线消毒灯主要作用于核酸，使蛋白质受到影响从而灭活，所以对于细菌、病毒、真菌都有效果，我们用到的紫外波长是UV-C 类型，主波长为253.7nm，符合GB19258国家标准。

紫外线消毒器使用说明书天润环保设备科技有限公司公司简介定州市天润环保科技有限公司位于华北平原北部、河北省的中部，是一家集科贸为一体的高新技术企业。

公司技术力量雄厚，聚集一批设计开发能力强的专业技术人才和一支训练有素的专业工程队伍，并与众多行业及多家高校和设计院建立有长期的合作关系。

本公司的研发产品定位于水处理中的消毒及过滤等设备的技术研究，采取研发与市场需求结合，承诺与实际行动同步，致力于打造国内外知名品牌。

主营紫外线杀菌器,水箱消毒器，臭氧发生器，二氧化氯发生器，各类滤器等设备。

公司秉承“顾客至上，锐意进取”“携进共嬴”的经营理念，坚持“客户第一”的原则为广大客户提供优质的服务。

欢迎各界朋友莅临参观、指导和业务洽谈一、紫外线消毒器概述我公司生产的紫外线消毒器装置，采用世界领先的高强度无臭紫外线杀菌灯，简体内壁经过特殊处理的食品级304不锈钢，使经过预处理的水流过筒体时受到波长253.7nm紫外线足够量的照射，具有良好的杀菌效果，由于他不改变水的物理、化学性质，所以在电子、医药、食品、化工、饮料、化妆品行业制取纯水、高纯水中是必不可少的最理想的设备。

本装置为卧式，杀菌速度快、效率高、效果好，按水处理要求照射10秒钟后，就可杀死水中病毒、细菌，杀菌率99.99%。

本设备体积小、量轻、耗电少、寿命长、成本低，与其它杀菌方法相比具有显著的优越性，因此被广泛使用；其工作原理是：应用波长为225～275nm，峰值在254nm 的紫外线光谱对水进行照射，此波段具有很高的能量。

可破坏微生物的核酸结构，具有强烈的杀菌作用，从而达到消毒的目的。

该设备能有效的杀灭大肠杆菌、痢疾病菌、军团菌、流行感冒病毒、肝炎病毒等，使水质得以消毒净化。

紫外线消毒是利用高辐射强度的C 波段紫外光照射水流，水中的各种细菌、病毒、藻类以及其他病原体受到一定剂量的照射后，其细胞中的DNA结构受到破坏，从而在不使用任何化学物质的情况下杀灭水中的细菌和病毒等。

紫外消灯操作说明书操作人员须知：1. 安全警示：紫外消灯是一种利用紫外线照射杀灭微生物的设备，操作人员应做好防护，避免直接暴露在紫外线下。

在操作过程中，务必佩戴护目镜、手套等个人防护设备，以确保自身安全。

2. 设备准备：确保紫外消灯设备处于良好状态，接通电源后等待设备预热。

同时，确保操作环境干净整洁，避免灰尘和杂物对设备运行的影响。

3. 操作流程：（1）打开设备：等待设备预热后，按下电源开关，设备开始运行。

（2）设置计时器：根据需要，调整设备上的计时器，以控制紫外消灯的时间。

（3）远离紫外线区域：设备运行时，请确保操作人员不在紫外线照射区域内，并保持适当的安全距离。

（4）照射目标物：将需要消毒的目标物置于紫外线照射区域内，确保目标物能够充分暴露在紫外线下。

（5）启动消毒：按下设备上的消毒按钮或启动开关，设备开始紫外线照射消毒。

4. 操作注意事项：（1）防护措施：操作人员在操作过程中必须佩戴护目镜、手套等防护措施，避免直接接触紫外线。

（2）时间控制：根据目标物的不同需求和设备的说明，合理设置照射时间，避免过长或过短的照射时间。

（3）目标物选择：确认目标物适合紫外消灯杀菌，避免对不耐紫外线的物品进行照射。

（4）定期检查设备：定期检查设备是否正常运行，确保其良好状态。

5. 注意事项：（1）避免人员暴露：设备运行时，其他人员应远离紫外线区域，避免直接暴露在紫外线下，以防紫外线对人体产生伤害。

（2）使用环境：保证操作环境干净整洁，避免灰尘和杂物对设备运行的影响。

（3）紫外线波长：了解紫外线波长及其特性，避免使用不合适的紫外线波长。

（4）存放注意事项：设备放置时，应避免阳光直射和潮湿环境，防止影响设备的使用寿命。

6. 关机：（1）照射完毕后，按下设备上的关机按钮，设备停止运行。

（2）拔掉电源插头，切断电源。

（3）按照设备使用说明书的要求进行其他必要的操作，如更换消毒灯管等。

总结：紫外消灯操作简单易懂，但在操作过程中要注意安全，遵守操作规程。
