治具的制作与材料选用
一.测试治具材料选用
1.目前采用的制作材料主要有：
2.测试针:
由于ICT要求测试精准，所以对治具要求高，实际就是对测试针要求高，通常ICT治具上采用的一般为INGUN或QA两个品牌的进口针居多，其它如IDI、喜多、ECT也采用，国产针由于其性能较差一般不用于ICT治具上，
测试针比较表：
由于市场上INGUN针销量最大，需求最多，所以出现INGUN仿冒针较多，其辨别方式：
2.1在安静处，将测试针放在指甲上，上下压，贴在耳边听其声音，杂音多且不纯的为假
冒针.
2.2反复压，看其弹力是否均匀，进出是否顺畅予以辨别.
2.3丝印是否清晰，包装是否完整，有无开封等.
2.4尽量从代理处或从信得过的供应商购买，不要单看价格，以防买到仿冒品.
3.其它材料：导杆(Φ8、80L、120L)、轴承、培林、压棒(Φ6，Φ8,长度不一)、支撑棒(Φ8、Φ
10，长度不一)、弹簧、弹簧螺丝、档块(档片，10T、15T、20T)、牛角(64PIN、34PIN)、OK 线(双色、9色)、定位柱(规格不一)
4.制作治具所需设备：
CNC或精雕机、钻床、铣床、抛光机、切割机、攻丝机、绕线枪、电批、倒角机、电钻、车床、空压机、过塑机、ICT一台、电脑、短路测试仪等.
二.治具软件：Febmaster、宇博林、CAD
三.、治具制作流程：---点击连接见电子档
-------华科胜电子转载。
探针的介绍以及使用方法首先自我介绍一下，我是深圳"南谷电子"一家生产探针厂家的员工，目前负责阿里巴巴和淘宝C店的客服以及店铺设计、运营的助手，因为刚到公司半年还属于实习培训的员工。
今天礼拜天分享下我对探针的了解以及认识。
首先我先介绍下“探针”这个产品：探针也称“测试针”用于测试PCBA的一种导电较好电子消耗品。
表面采用镀金有利于导电增强，一般厂家通常都选择SK4材料，内部有平均寿命3万~100万次的高性能弹簧，关于探针的寿命没有一个明确的答案，因为探针分很多级别：随着顾客的追求成本计算，国产有分普通材料和进口好料，进口的在国内市场也有很多正品和仿制品。
不管哪一个级别的探针生产厂商都不敢给顾客一个具体的使用寿命，决定探针寿命有以下几种：探针头部下压的深度（也就是头接触测试点时头部下压程度。
有轻微接触，有头部下压三分二和下压到底部）、下压时的速度以及下压时候的力度，这些都会影对探针的弹簧都有所耗损。
每个顾客的设计以及使用方法不同，这些使用方法都是决定探针寿命的几个关键的因素。
但是经常用探针的顾客若是要货比三家的话，自己心里都有数，比如今天在“南谷电子”我司购买了一批探针，使用过程观察下探针的接触，探针的磨损，还有探针的弹力，然后在XXX公司购买一批探针，在同一款检测治具中，同样的方法测试，看哪家的性能比较好，这样也许能比较出来。
关于市面上使用较多的INGUN英钢探针寿命和性价比、包装以及型号选择相关参考:/link?url=Z2iv4XCuNJpYhy_CBMoiN1OESqN5yl_D_eFMcBwX9ib5nrPd-DT Xgofd9-CSkzHoOX2W92d5WvdEcMlFUH0B9ZBxtoP1B9MipmaB1-bSjq7（资料摘抄来源于百度知道）目前国外比较有名的生产厂家有：德国的INGUN，美国的QA，美国的IDI，韩国LEEONE，日本风琴，台湾的CPM，中国的CCP，华荣探针等等。

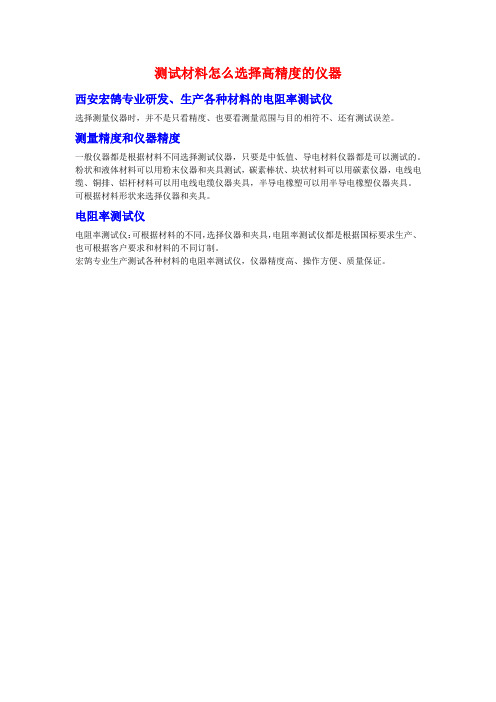

测试材料怎么选择高精度的仪器
西安宏鹄专业研发、生产各种材料的电阻率测试仪
选择测量仪器时，并不是只看精度、也要看测量范围与目的相符不、还有测试误差。
测量精度和仪器精度
一般仪器都是根据材料不同选择测试仪器，只要是中低值、导电材料仪器都是可以测试的。
粉状和液体材料可以用粉末仪器和夹具测试，碳素棒状、块状材料可以用碳素仪器，电线电缆、铜排、铝杆材料可以用电线电缆仪器夹具，半导电橡塑可以用半导电橡塑仪器夹具。
可根据材料形状来选择仪器和夹具。
电阻率测试仪
电阻率测试仪：可根据材料的不同，选择仪器和夹具，电阻率测试仪都是根据国标要求生产、也可根据客户要求和材料的不同订制。
宏鹄专业生产测试各种材料的电阻率测试仪，仪器精度高、操作方便、质量保证。
如何正确选择三坐标测针提高测量精度如何正确选择三坐标测针提高测量精度测针是三坐标测量的重要部件，在测量中测针的正确选择往往会影响整个测量过程。
三坐标测针是安装在测头上，用来接触被测工件的，在选择的时候要考虑被测工件的具体外形特点来决定测针的类型和大小。
1、测球的材质现在最常见的三坐标测针的材质是红宝石的，红宝石是成本低，而且稳定性较好的材质。
缺点也有，红宝石的测尖圆度的任务误差都可能成为三坐标测量不确定度的一个影响因素，这就很可能造成三坐标精度降低。
还有一种情况是红宝石和铝材和铸铁在一起时会产生粘附磨损，所以测量这两种材质的工件时要采用其他的材质的测针，如氧化锆、碳化硅等，以提高精度。
2、测杆的材质在测量不同材质的工件时，选择不同材质的，测杆一般是要求具有好的刚性，使测量过程中弯曲量降到最低。
常用的几种材质有如下特点：不锈钢：方便性、最为经济、坚固耐用碳化钨：高硬度、适用于小球径和测杆的测针陶瓷：轻而坚固、适用于长测针，可达150mm碳纤维：比陶瓷更为轻而坚固、GF 延长杆3、测针的形状根据测量工件的结构要求选择测针的具体形状，测针的主要有直测针、星形测针、蝶形测针、柱形测针、尖点测针、陶瓷中空球等。
4、测针的长度、球大小选配原则在选择测针时，有很多技巧可以尽量提高三坐标的精度：（1）三坐标测针尽量短，因为测针越长弯曲或变形量越大，精度越低。
（2）减少连接：测针弯曲或者偏离越大，误差越大。
每增加一个测针与测针杆的连接，便增加了一个潜在的弯曲和变形点。
（3）尽可能选择球径大的测针：一是这样能增大测球/测针杆的距离，从而减少由于碰撞测针杆所引起的误触发；其次，测球直径越大，被测工件表面粗糙度的影响越小。
测头与测针的选择和使用随着工业发展对千变万化而又复杂的加工件要求日益提高，精度检验的要求就更加严苛。
质量保证和坐标测量技术在这些过程中发挥着关键作用。
其中影响量测结果的重要因素除了三坐标测量机机体本身的设计之外，测头与测针的选择和使用在工业测量技术中发挥着重大作用，也是非常关键的要素。
遗憾的是，大部分的使用者都忽略了如更换测头上的测针这种不起眼的操作，其可能对实际精度造成的巨大影响，导致测量结果发生较大的变化。
在实际的测量过程中，对测针的正确选择是一门非常重要的课题，如果使用的测球球度差、位置不正、螺纹公差大，或因设计不当使测量时产生过量的绕度变形，则很容易降低测量效果。
以下为一个典型示例：符合ISO 10360-2 (MPEP)的典型测量误差，用配5 级测球的测针测得：MPEP=1.70μm。
此数字通过测量25 个离散点得出，每个离散点都被估算为25 个单独的半径，半径的变化范围是MPEP 值。
测球圆度对此产生直接影响，因此在该示例中把5 级测球换成10 级后，该值增加了0.12μm，并使测量误差增加了7% MPEP=1.82μm（注：5 级测球球度=0.13μm；10 级测球球度=0.25μm）选择测针时一定要非常谨慎，以确保最适合您的测量应用。
被测工件的外型特征将决定要采用的测针类型和大小，在所有情况下测针的最大刚度和测球的球度至关重要。
大多数测针的测尖是一个球头，最常见的材料是人造红宝石。
此类测尖圆度的任何误差都可能成为坐标机测量不确定度的一个影响因素，这很可能造成坐标机精度降低达10%。
两种最常用的测球指标是5 级和10 级（等级越低测球越好）。
测球等级由5 级“降”到10 级，测针可能会节约些许成本，但极有可能对高精度的要求造成威胁。
测针球头材质除红宝石外，还有氮化硅、氧化锆、陶瓷和碳化钨。
在扫描应用中最为明显，如以红宝石测针来扫描铝材或铸铁，两种材料之间的相互作用。
探针选型知识点总结探针选型是指根据具体的实验目的和需要，选择适合的探针进行实验。
探针是一种用来检测或观察物质或现象的装置或方法，它可以用来对物质的性质、结构、功能等进行研究。
在科学研究和实验中，探针的选型对于实验结果的准确性和可靠性具有重要的影响，因此选择适合的探针是实验设计中的重要环节。
探针选型的意义在于确保实验能够得到准确、可靠的结果，并且可以有效地完成实验目的。
通过选择适合的探针，可以最大限度地提高实验的效率和成本效益，同时避免因为选用不合适的探针而导致错误的结果或实验失败。
因此，探针选型是实验设计中的关键环节，直接影响到实验结果的科学性和可靠性。
二、探针选型的基本原则1. 适用性原则：选择的探针要适合实验的目的和需要，可以准确地检测或观察所需的物质或现象。
例如，在分析物质结构时，可以选择适合的光学或电子显微镜探针；在检测生物分子时，可以选择适合的核酸探针或蛋白质探针。
2. 灵敏度原则：选择的探针要具有足够的灵敏度，可以检测到所需的目标物质或现象，且可以在较低的浓度范围内进行检测。
这样可以确保实验结果的准确性和可靠性。
3. 特异性原则：选择的探针要具有足够的特异性，可以与目标物质或现象发生特异性的相互作用，而不与其他物质或现象发生干扰。
这样可以避免实验结果出现误差或混淆。
4. 稳定性原则：选择的探针要具有较好的稳定性，可以在实验条件下保持稳定的性能和检测结果。
这样可以确保实验结果的重复性和可靠性。
5. 经济性原则：在满足实验需要的前提下，选择的探针要具有合理的价格和成本，可以最大限度地提高实验的成本效益。
6. 实用性原则：选择的探针要具有较好的实用性，可以在实验条件下方便使用和操作，且可以在较短的时间内得到结果。
这样可以提高实验的效率和便利性。
通过遵循以上基本原则，可以选择适合的探针进行实验，从而确保实验能够得到准确、可靠的结果，并且能够有效地完成实验目的。
三、探针选型的方法和步骤1. 确定实验目的和需要：首先需要明确实验的目的和需要，包括所需检测或观察的物质或现象、检测的范围和要求等。
原子力显微镜的探针选择原则指南下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!原子力显微镜探针选择原则指南一、引言原子力显微镜（Atomic Force Microscope，AFM）作为一种高分辨率的表面分析工具，其工作原理主要依赖于探针与样品之间的相互作用。
常用治具材料性能及应用治具是用于固定、夹持、支撑、定位、测试、检测等操作的装置或工具。
它们在各种制造和加工过程中起着重要作用，因此选择合适的治具材料至关重要。
下面将介绍常用治具材料的性能及应用。
1.铸铝合金铸铝合金是一种轻质、高强度、良好切削加工性能的材料。
具有优良的导热性和导电性，能够有效分散热量，防止热变形。
铸铝合金还具有良好的耐腐蚀性和机械性能，在高温下稳定性较好。
因此，铸铝合金常用于制造光学、电子和汽车行业的治具，如夹具、支架和定位装置等。
2.不锈钢不锈钢是一种耐腐蚀、高强度的金属材料，具有良好的机械性能和热处理性能。
它具有较高的硬度和耐磨性，能够承受较大的载荷和冲击力。
不锈钢还具有良好的导电性和磁性，适用于各种精密测试、检测和装配的治具制造。
此外，不锈钢还具有良好的耐热性和耐腐蚀性，适用于高温环境下的治具制造。
3.聚合物材料聚合物材料包括塑料和复合材料，具有良好的绝缘性能和低导热性。
它们具有较低的密度和良好的可塑性，能够满足各种形状和尺寸的需求。
聚合物材料还具有良好的耐腐蚀性和磨损性能，能够长时间使用而不影响精度和稳定性。
因此，聚合物材料广泛应用于电子、通讯、医疗和汽车制造等领域的检测、测试和组装治具。
4.钛合金钛合金具有优良的力学性能、耐腐蚀性和低密度。
它具有较高的强度和硬度，能够承受较大的载荷和冲击力。
钛合金还具有良好的耐热性和耐腐蚀性，能够在高温和腐蚀环境中长时间稳定使用。
由于钛合金的良好力学性能和耐腐蚀性能，常用于航空航天、化工和医疗器械等领域的高精度和高强度治具制造。
综上所述，常用的治具材料包括铸铝合金、不锈钢、聚合物材料和钛合金等。
它们各具特点，在不同的应用场景中有着广泛的应用。
如铸铝合金适用于光学、电子和汽车行业的治具制造，不锈钢适用于精密测试、检测和装配的治具制造，聚合物材料适用于电子、通讯、医疗和汽车制造等领域的治具制造，钛合金适用于航空航天、化工和医疗器械等领域的高精度和高强度治具制造。
ICT测试冶具检验标准一、ICT治具结构组成：1、针板：用于固定测试针。
针头是镀金的。
2、载板：用于放置保护被测试PCBA。
3、天板：固定于ICT机台气缸上压合治具和被测试PCBA。
二、ICT治具关键控制点：1、板厚、高度、定位孔高度直径、探针位置、铣让位、挡柱等都需符合设计规范，有计数器用来计算探针测试次数。
2、探针的使用规定的型号与厂商；上下载板必须用ESD的电木板材质（ESD=107~109Ω ，使用SL-030静电测量表量测）；各种绕线需按规定用线，通常使用AWG18-AWG22号线，必须加热缩套管，绕线要分散,不能捆绑；testjet 感应板要小于零件本体表面面积,但不能小于零件本体的2/3.具体标准以实际零件为准，以测量值最大为最佳3、ICT的测试内容需覆盖85%以上的电路。
ICT测试治具三、评价ICT治具参数要求：1、植针率= 植针网络数/PCBA总网络数≥85%2、覆盖率= 可测试零件数/总零件个数≥85%四、ICT治具验收审核标准：1.治具整体尺寸是否正确:ǂ*360*225 450*360*2002.牛角是否正确::34PIN 64PIN 96PIN3.牛角颜色是否正确::蓝色灰色黑色4.压棒是否正确:是否已避开零件5.压棒图是否与天板一致;高度是否正确6.过高零件相对天板位置是否铣凹槽7.载板铣槽是否正确,未铣槽部分是否会压零件8.板/载板上下活动是否顺畅且无异声9.探针上下活动是否顺畅,无歪斜,靡擦情形10.套管高度是否正确(下测压缩2/3,上测压缩1/3~1/2)11.Test Jet Sensor是否良好12.探针针型是否正确,载板有无阻碍探针活动13.PCB板压平时是否无探针头露出PCB板面14.机台下压时针床是否平整且无异声15.G-PIN数量及高度是否合适,是否四角串联G-PIN高出载板2-3mm16.针点位置是否准确,校针需在1/2锡点之内(利用蓝色胶膜)17.计数器是否动作,并且不可手动榱?br>18.治具PIN与PIN在DEBUG probe short check,有无不正常短路现象.19.探针之间接触阻抗是否在1.57欧姆以下20.治具螺丝锁定是否牢固,无凸凹/松动滑牙现象21.弹簧是否点胶固定22.冶具是否能良好的装到机台上23.治具里是否整齐,外观是否干净24.磁盘中程式是否无病毒25.磁盘中程式是否无漏Key In BOM值及H,LPIN是否符合程式制做要求26.针床上是否贴上治具流程表27.TJ钻孔位置,方向是否准确28.天板/中板/面板是否贴机种标签29.上针板条形码孔是否铣长46mm宽28mm30.DIP零件角铣深,外框加大至孔径外缘31.DIP大电容搬斜角度,是否铣去(板边)(待测物)2mm空间32.牛角是否锁紧33.正看connector缺口朝上,由下往上,由左往至右排列34.电源线是否焊正确35.线头,线渣是否整洁36.绕线圈数是否标准37.TJ放大器是否正确(不能磨小)38.TJ联机检查是否OK39.TJ方向正看是否左中心点为正40.焊锡是否良好41.电源配线是否按+5V为2号针,+12V为15号针,+3.3V为10号针,GND为5号针42.FIN零件,防呆针是否制成OPEN状态43.TJ大小是否和IC一样大,是否压到其他零件(大小误差为+/-1mm44.贴图正看A1是否在左上方45.弹簧是否全部为16L,弹簧深7mm46.Test Jet牛角是否70mm,锁右上一格,缺口朝下47.天板(厚5mm):平头螺丝4Φ*10mm长,天板铣沉头48.压棒平头是否Φ6.3(6.0)*20mm尖头Φ2.0mm*20mm螺丝用圆头3Φ*15mm压棒与零件须距2mm以上距离49.载板是否铣凹槽提把,60*30*4(mm)50.天板刮伤目视,例:周边铝柱内不可刮伤51.周边是否刮除利角,需专用双边例角工具52.综合检查外观,包装及标示是否到位,是否正确,明显。
ICT测试治具的探针主要有哪几种?ICT测试治具的探针主要有哪几种?ICT测试治具的使用通常需要用到探针，而探针是电测试的接触媒介，是一种高端精密型电子五金元器件。
下面百通先给大家分享下常见的ICT测试治具的探针主要有哪几种?ict测试治具选用探针主要是根据ict测试治具线路板的中心距和被测点的形状而定，PCB板上所要测试的点与点之间越近，选用探针的外径也就越细。
目前国产的探针质量普通的都可以，其实不少所谓的台湾探针都是国产贴牌而已。
一般超过0.31含0.31毫米的国产探针都过关，测试次数都可以保证在20万次到15万次左右，虽然尽快产品说是100万次，实际使用的效果也就在这个水平稍高一些而已，国产和进口产品最大的区别是在电镀层的耐磨性，因为针的材料都是进口原料，所以进口和国产差别不大。
通常ICT测试治具的探针有很多的规格，针主要是由三个部份组成：一是针管，主要是以铜合金为材料外面镀金;二是弹簧，主要琴钢线和弹簧钢外面镀金;三是针头，主要是工具钢(SK)镀镍或者镀金，以上三个部分组装成一种探针。
ICT测试治具的探针主要有哪几种就分享到这里，另外不同形式的封装选择的探针规格也是不同的，所以为了保证探针是符合需求的，需要认证选配符合需求的探针的型号，保证测试的顺利完成。
探针在IC测试中非常重要的一个部件，所以在选用和购买探针的时候要多加注意，才能保证最后测试的完美进行。
关于 ICT测试治具的探针主要有哪几种基本上就是按照以上分类，对于产品在流入市场前使用自动化测试治具是非常有必要的，它能够使测试数据更精准，提高产品的测试速度，节约人工成本等。
好的自动化测试治具厂家会对顾客投诉和其他反馈信息进行及时处理、对有质量问题的产品跟踪处理等这些都是服务内容。
好的售后服务不是最重要的，但是它是很必要的。
选择自动化测试治具的方法还有很多，结合自身的实际需求出发，找到能解决痛点的就很不错，深圳市富思杰科技有限公司就是一个很好地选择。
