电视摄像第一讲摄像机的基本结构和原理共30页

电视机的基本工作原理及结构组成电视机的基本工作原理是由于射频信号在空中传输的过程中要混入一些干扰信号并随着传输距离的增大而衰减，电视机从有线或天线（RF－IN）接收到微弱的射频电视信号后，首先要通过调谐器对它进行解调，经过放大、混频和检波，滤掉高频载波分量，得到PAL、NTSC或SECAM制式的复合全电视信号。

电视信号从点到面的顺序采样、传输和再现是通过扫描完成的。

电视扫描系统因国家而异。

在中国，每秒25帧，每帧625行。

每一行从左到右扫描，每一帧按照隔行从上到下分为奇数行和偶数行，以减少闪烁感。

图像信息在扫描过程中传输。

当扫描电子束从上一行结束回到下一行起点之前的行回扫线，以及每一场从上到下扫描完之后的场回扫线时，应消隐。

在行场的消隐期间，发送行场同步信号以同步接收和发送的扫描，从而精确地再现原始图像。

电视摄像机将景物的光像聚焦在摄像管的光敏(或光导)靶面上，靶面各点的光电子激发或光导的变化随光像各点的亮度而变化。

当电子束用于扫描目标表面时，会产生一个电信号，其幅度与每一点处的场景光图像的亮度成正比。

传输到电视接收机的扫描电子束使显像管屏幕随输入信号的强弱而变化。

当与发送端同步扫描时，发送的原始图像会出现在显像管的屏幕上。

电视信号传输和分发的过程，以其他城市的直播为例，一般是从摄像机、电视中心或面包车，到微波中继线路、发射台，最后到用户电视接收机。

电视机有以下几个部分组成：机箱、面板控制器、机芯(电路板)、显像管、遥控手机等。

机芯由电源、信号处理、扫描电路和总线控制组成。

其中:第一，电源是高效的开关稳压器，为整机提供能量。

二、信号处理部分还包含:调谐器、图像回放、解码、视频放大、声音等电路。

麦克风的作用是对天线接收到的信号进行转换、放大和解码，形成图像信号，送到显像管还原为图像，音频信号送到扬声器还原为声音。

第三，扫描电路由场扫描和行扫描组成。

作用是形成光栅，为图像奠定基础。

总线控制器，这个单元的作用是管理和控制电视机，保证机器的正常工作，辅助用户使用电视机。

《电视摄像》课程笔记第一章摄像概述1.1 摄像初体验摄像，是指通过摄像机将现实世界的场景记录下来的过程。

它是一种视觉艺术，通过画面传达信息、讲述故事、表达情感。

对于初学者来说，摄像是一种全新的体验，它不仅需要掌握摄像机的操作技巧，还需要培养观察力、想象力和创造力。

1.2 摄像艺术的历史发展摄像艺术的历史可以追溯到19世纪末，当时的人们通过摄影术记录下静态的画面。

随着技术的发展，动态影像逐渐成为可能。

1895年，法国的卢米埃尔兄弟首次展示了电影，标志着摄像艺术的诞生。

此后，摄像艺术经历了从黑白到彩色、从模拟到数字的演变，如今已经成为了人们日常生活中不可或缺的一部分。

1.3 三脚架的架设与使用三脚架是摄像过程中常用的辅助工具，它能够稳定摄像机，保证拍摄画面的平稳。

在使用三脚架时，首先需要选择合适的三脚架，确保其承重能力与摄像机相匹配。

然后将摄像机安装在三脚架的云台上，调整好摄像机的角度和方向。

在拍摄过程中，可以通过调节三脚架的高度和倾斜度来实现不同角度的拍摄。

第二章基本操作2.1 摄像机的持机方式和要领持机方式对于保证画面的稳定性至关重要。

正确的持机方式能够帮助摄像者更好地控制摄像机，从而拍摄出稳定清晰的画面。

以下是几种常见的持机方式及其要领：- 握持式：双手握住摄像机，左手握住摄像机底部，右手握住摄像机侧边，食指放在录制按钮上。

保持双臂贴近身体，增加稳定性。

- 肩扛式：将摄像机放在肩膀上，左手握住摄像机底部，右手握住摄像机侧边，通过取景器观察拍摄画面。

保持身体稳定，可以通过墙壁或树干等固定物体来增加稳定性。

- 三脚架式：将摄像机安装在合适的三脚架上，调整好摄像机的角度和方向。

使用三脚架可以确保画面的稳定性，特别是在长时间拍摄或需要精确拍摄的情况下。

2.2 摄像机的拍摄角度拍摄角度是指摄像机与被拍摄对象之间的相对位置和角度。

不同的拍摄角度可以创造出不同的视觉效果和情感氛围。

以下是几种常见的拍摄角度及其效果：- 平视角度：摄像机与被拍摄对象处于同一水平线上，给人一种平等、自然的感觉。

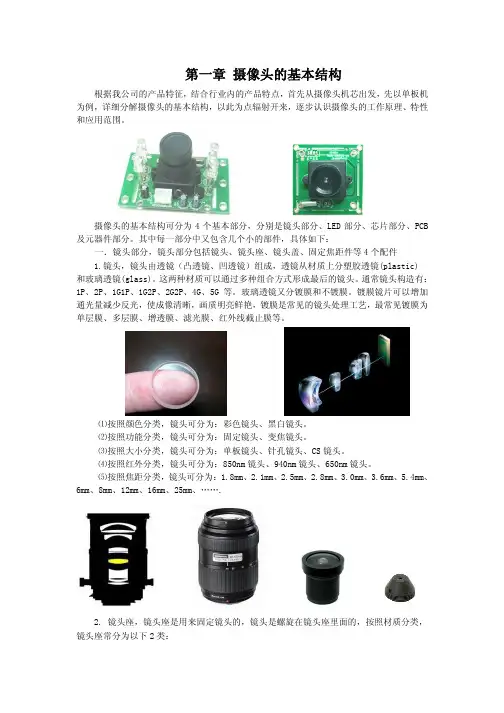

第一章 摄像头的基本结构根据我公司的产品特征，结合行业内的产品特点，首先从摄像头机芯出发，先以单板机为例，详细分解摄像头的基本结构，以此为点辐射开来，逐步认识摄像头的工作原理、特性和应用范围。

摄像头的基本结构可分为4个基本部分，分别是镜头部分、LED部分、芯片部分、PCB 及元器件部分。

其中每一部分中又包含几个小的部件，具体如下：一．镜头部分，镜头部分包括镜头、镜头座、镜头盖、固定焦距件等4个配件1.镜头，镜头由透镜（凸透镜、凹透镜）组成，透镜从材质上分塑胶透镜(plastic) 和玻璃透镜(glass)。

这两种材质可以通过多种组合方式形成最后的镜头。

通常镜头构造有：1P、2P、1G1P、1G2P、2G2P、4G、5G等。

玻璃透镜又分镀膜和不镀膜。

镀膜镜片可以增加通光量减少反光，使成像清晰，画质明亮鲜艳，镀膜是常见的镜头处理工艺，最常见镀膜为单层膜、多层膜、增透膜、滤光膜、红外线截止膜等。

⑴按照颜色分类，镜头可分为：彩色镜头、黑白镜头。

⑵按照功能分类，镜头可分为：固定镜头、变焦镜头。

⑶按照大小分类，镜头可分为：单板镜头、针孔镜头、CS镜头。

⑷按照红外分类，镜头可分为：850nm镜头、940nm镜头、650nm镜头。

⑸按照焦距分类，镜头可分为：1.8mm、2.1mm、2.5mm、2.8mm、3.0mm、3.6mm、5.4mm、6mm、8mm、12mm、16mm、25mm、…….2. 镜头座，镜头座是用来固定镜头的，镜头是螺旋在镜头座里面的，按照材质分类， 镜头座常分为以下2类：⑴塑胶镜头座，这种座价格成本低，使用最普遍。

⑵金属镜头座，这种座价格成本高，但是其散热性能好。

⑶另外也可以按照用途分类，可以分为：单板镜头座、CS镜头座等。

3. 镜头盖，保护镜头前端玻璃的塑胶盖。

4. 固定焦距件，主要针对单板镜头，将镜头锁定在镜头座内让其不易滑动而改变焦距，导致图像模糊。

其主要固定方法有3种：⑴螺丝固定，容易划伤镜头螺纹牙，容易造成光轴偏移，有突出螺帽存在而易与其他器件冲突，但固定较紧实。

（学生复习资料）电视摄像第一章电视画面1、摄像机由哪些主要系统组成?光学系统、光——电转换系统、图象信号处理系统和自动控制系统等组成。

2、摄像机的光学系统是由哪些主要系统组成？变焦距镜头、色温滤色片、红绿蓝分光系统等组成，可以得到成像于各对应的摄像器材靶面上的红（R）、绿（G）、蓝（B）三幅基色光像。

3、摄像机根据质量性能和各自用途的不同分为哪三类？可分为广播级、专业级和家用级三类。

4、电视摄像的宽容度通常是什么比例？电视1：32；电影黑白片1：128；电影彩色片1：64；5、什么叫电视画面？电视画面的特性是什么？电视画面是指由电子摄录系统拍摄和制作的，由电视屏幕显现的图象。

电视画面是摄像机从开机到关机不间断地拍摄所记录下来地一个片段。

电视画面的特性指它的空间特性和时间特性。

6、电视画面的空间特性有几个方面的形态和特性？1屏幕显示；（2）平面造型；（3）框架结构。

7、电视画面的时间特性有几个方面的形态和特性？1单向性；（2）连续性；（3）同时性。

8、电视画面有哪些造型特点？1表现具象；（2）表现运动；（3）运动表现。

9、电视画面的取材要求一般有哪些方面？（1）电视画面的时空信息应清晰准确，简明集中；（2）电视画面的光色还原能力要力求真实、准确（特殊的艺术性创作除外）；（3）镜头运动时力求稳定、流畅、到位；（4）注意同期声的采录。

第二章电视摄像的造型元素1、什么叫电视景别？决定画面景别大小的因素有哪两方面？电视景别指被摄主体和画面形象在电视屏幕框架结构中所呈现出的大小和范围。

决定画面景别大小的两方面因素：一是摄像机和被摄体之间的实际距离，二是摄像机所使用镜头的焦距长短。

2、电视景别划分哪五种不同的景别？远景、全景、中景、近景和特写。

5、电视拍摄角度分哪三种角度？电视拍摄方向通常指哪三个相对位置？平角（平摄）、俯角（俯摄）、仰角（仰摄）。

正面、背面和侧面。

6、电视拍摄的要领指哪四方面？稳、平、匀、准。

JMKMODEL: JK-3161/4 索尼高清CCD内置自动变焦、自动光圈镜头16倍光学变焦镜头12倍数字变焦可调视频传输距离（3步骤）最低照度：0.001 Lux(DSS)RS-485协议and PTZ 控制器接口监控摄像头的分类分类包括：枪形摄像机半球形摄像机一体化摄像机红外摄像机智能高速球型摄像机智能中速球型摄像机数字视频会议摄像机微型针从色彩分为：彩色，黑白，彩转黑从外形分为：枪击，半球，球机从原理分为：模拟，数字摄像头工作原理摄像头的工作原理大致为：景物通过镜头(LENS)生成的光学图像投射到图像传感器表面上，然后转为电信号，经过A/D(模数转换)转换后变为数字图像信号，再送到数字信号处理芯片(DSP)中加工处理，再通过USB接口传输到电脑中处理，通过显示器就可以看到图像了。

注1：图像传感器(SENSOR)是一种半导体芯片，其表面包含有几十万到几百万的光电二极管。

光电二极管受到光照射时，就会产生电荷。

注2：数字信号处理芯片DSP(DIGITAL SIGNAL PROCESSING)功能：主要是通过一系列复杂的数学算法运算，对数字图像信号参数进行优化处理，并把处理后的信号通过USB等接口传到PC等设备。

DSP结构框架:1. ISP(image signal processor)(镜像信号处理器)2. JPEG encoder(JPEG图像解码器)3. USB device controller(USB设备控制器)摄像头的构成主要包括主控芯片、感光芯片、镜头和电源。

好的电源也是保证摄像头工作的一个方面。

摄像头镜头：五玻镜头是主流这个问题对于大多数人来说已经不算问题了，笔者提出来也只是仅对小白而言。

简单的说镜头是由透镜组成，摄像头的镜头一般是由玻璃镜片或者塑料镜片组成的。

玻璃镜头能获得比塑料镜头更清晰的影像。

这是因为光线穿过普通玻璃镜片通常只有5%～9%的光损失，而塑料镜片的光损失高达11%～20%。

新闻摄像与摄影第一章电视画面与新闻图片第一节电视画面一．电视摄像机与电视画面现代电子摄录设备——摄像机是电视摄像工作不可或缺的物质基础。

它不仅是电视节目制作过程中主要、最基本的设备，也是决定电视节目技术质量的前提和关键。

摄像机利用摄像器材的光－电转换原理和电视技术中的电子扫描方法，将镜头所摄取的光信号转换为相对应的电信号，这些电信号经过一系列的编码处理后，合成为标准的彩色视频信号。

摄像机的工作流程：光信号的采集（通过光学镜头实现）——光信号转换成电信号或数字信号（通过电子设备实现）——记录转换后的信号（通过电子设备、磁带或硬盘等实现）。

当摄像机获取的彩色视频信号送至录像机的视频输入端，那么这些图像就以磁信号或数字信号的形式记录于录像磁带或硬盘上。

如果通过视频电缆将这些彩色视频信号直接传到电视监视器，或将其通过彩色电视发射系统发射出去并被一定距离内的电视机接收，那么，应能看到摄像机镜头所摄取的图像——电视画面。

（一）．摄像机的组成与分类通常，摄像机是由光学系统、光－电转换系统、图像信号处理系统、自动控制系统等组成。

根据性能和各自用途不同，摄像机可分为广播级、专业级和家用级三类。

根据摄像机所使用的场合，可分为演播室拍摄用座机和室外拍摄用便携式机两类。

（二）．摄像机的技术特点1．由于摄像机是能够在瞬间完成光－电－光图像转换过程的高科技电子设备，因此其“摄像作品”是能够“立等可取”的。

2．由于摄像机具备的色温滤色装置和黑、白平衡调整系统等技术原因，对操作和摄录工作产生一些相关要求。

色温预置和黑、白平衡调整是摄像机操作的重要工作环节。

3．电视摄像的宽容度通常为1：32，即相对规定了摄像机所能正确反映景物的最高亮度和最低亮度之间的范围比例。

对于过亮或过暗的景物，以及被摄景物亮度间距过大等情况，用摄像机直接表现会有一定的难度。

（三）．电视画面及其地位和作用电视画面是指由电子摄录系统和电子特技系统拍摄和制作的，由电视屏幕显现的图像。

摄像机的基本结构和原理摄像机是一种用于捕捉和记录视频图像的设备。

它可以使用光学和电子技术将图像转化为电信号，并将其保存在磁带、光盘、硬盘或存储芯片中进行长期保存或传输。

摄像机的基本结构和原理是由光学部分和电子部分组成的。

光学部分是指摄像机中的镜头系统，它负责对光进行聚焦、调节光圈和光的传递。

镜头系统主要由透镜、光圈控制和取景器组成。

透镜是摄像机的重要组成部分之一，它主要负责将光线聚焦到图像传感器上。

透镜的主要参数有焦距、景深和光圈大小。

焦距决定了被摄对象的大小和距离，景深决定了被摄对象的清晰度和背景的模糊程度，光圈大小则决定了摄影的暗度。

光圈控制是用于调节透镜通光量的机构，它可以通过增大或减小光圈孔径来调节进光的数量。

光圈大小的调节直接影响曝光量，通过控制进光量，使图像的亮度达到适宜的程度。

取景器是摄像机上用于观看所拍摄内容的装置，它可以是光学取景器或电子取景器。

光学取景器利用透镜和镜头进行实时观察，电子取景器则是利用图像传感器捕捉的光信号转化为视频信号，实时显示在液晶显示屏上，方便摄影师进行实时预览。

电子部分是指摄像机内部的电路和芯片，主要负责图像采集、处理和信号输出。

电子部分主要由图像传感器、信号处理器和编码器组成。

图像传感器是摄像机中最关键的组件之一，它负责将光信号转化为电信号。

根据不同的工作原理，主要有CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体）两种类型。

CCD传感器具有高灵敏度和低噪声优点，适用于需要高质量画面的摄像机；而CMOS传感器则具有低功耗和高速度的优点，适用于便携式和低成本的摄像机。

信号处理器负责对从图像传感器传输过来的模拟信号进行处理和转换，将其转化为数字信号并进行色彩校正、去噪和增强等处理，以便进一步处理和存储。

编码器负责将处理后的数字信号进行压缩编码，以便于存储和传输。

常用的编码格式有MPEG-2、MPEG-4和H.264等，根据不同的应用需求选择不同的编码格式。

第一讲：景别和静态构图电视摄像的造型元素景别（特写近景中景全景远景）画面造型三要素：1.景别什么是景别：被摄物在画面中呈现范围的大小（画面和故事的叙述方式）全景远景的连续抒情近景镜头切换节奏感表达摄像者想要表达的特定情绪决定镜头时间的长短2.影响因素：摄距和焦距（越长，特写，小景别；越短，广角，大景别）3.分类与特点大景别（远景全景表现规模气氛气势；交代地点，场景；常用在片头片尾）拍摄远景注意：1）选择侧光和侧逆光2）注意画面远处的景物线条透视3）保持地平线的水平4）采用静止画面或缓慢摇移方式拍摄远景：拍摄一个人，事或场景的全貌全景画面丰富1）注意各个拍摄体之间的关系2）确保主体形象完整构图准确3）尽量让画面有纵深感利用斜线中景别（表现人与人，人与物之间的交流；表现动作形态；中景中近景）中景：拍摄人或场景局部的画面。

用来进行叙述性的描述，故事正在进行中。

注意：1）构图准确，画面尺寸的大小；2）注意和全景镜头的呼应3）注意抓住具有特征的表情和动作小景别：表现人物语言神态情绪；表现物体质感（近景和特写）近景：1）造型上选择人物最佳角度2）尽量避免画面中放有相同视觉重量的被摄体3）尽量使用三脚架特写：1）拍摄主体的局部，能很好的表现人物的情绪和物体的材质等细节2）特写分割了被摄体与周围环境的空间联系，常被用来做转场。

注意：1）构图饱满，严格控制环境空间范围2）控制好画面曝光量3）对焦要准，使焦点落在人物的眼睛上景深：和光圈（反比）焦距（反比）摄距有关（正比）拍摄方向拍摄高度画面构图元素（线条形状光线色彩影调）二．摄像构图-静态构图摄像构图：把被拍摄对象以及摄像造型元素有机地组织在画面中的创作活动。

分为：静态构图，动态构图无脚本拍摄：让镜头移动遵循有整体到局部，有远景到近景的顺序，中近景镜头再交代关系。

摄像构图（一）电视画面：电视语言的基本元素，组成电视节目的基本单位构成：视觉元素声音元素（同期声）（二）摄像构图的特点1.固定画框：电视画面有一个四方形的画框，我们只能看见框内的景物，看不见框外。

浅析红外摄像机的组成及成像原理
一般红外摄像机主通常由：感光芯片(CCD或CMOS)、DSP处理芯片、
红外LED补光灯板、镜头、摄像机外壳、线缆等主要部件组成。

下面对每个部件进行深一步的剖析：
1、感光芯片
感光芯片是一个摄像机的“眼睛”它的好坏直接决定着摄像机成像质量，特别是红外摄像机在夜晚光线不足的情况下，显得尤为重要。

感光芯片分为CCD和CMOS两种，两者基本上都是采用矽感光二极体
进行光电转换。

但由于两者构造不同：CMOS每个像素有独立的放大器;CCD则采用电荷传递方式输出信号，所有像素采用同一放大器进行信号放大。

这样相同面积下像素点相同时，CMOS感光面积相对低于CCD，造成CMOS低照度效
果相对CCD较差，再者CMOS每个放大器放大倍数都不同，造成夜晚但CMOS由于工艺较CCD简单，成本较低，随着新技术新工艺不断改善，CMOS
的高像素、信号处理迅速等优势逐渐明显，在监控领域份额越来越大，必将给传统的CCD安防天下带来新的挑战。

2、DSP处理芯片
如果说感光芯片是摄像机的眼睛，那DSP就是摄像机的“大脑”，它不仅控制CCD信号的采集，而且对信号进行频谱分析、数字滤波、智能分析等。

所以DSP功能的强弱直接影响着3、红外LED补光灯板
目前红外摄像机常用三种光线波长的红外补光灯，红外波段为
810nm，850nm，940nm。

810nm一般用于激光红外灯板，由于激光出光角度小，
光线集中，故激光红外灯一般使用在夜晚中远距离监控。

850nm，940nm波段红。

电视监控系统基本结构系统组成：摄像传输控制显示（记录）系统功能：摄像部分是安装在现场的，它包括摄像机、镜头、防护罩、支架和电动云台，它的任务是对被摄体进行摄像并将其转换成电信号。

传输部分的任务是把现场摄像机发出的电信号传送到控制中心，它一般包括线缆、调制与解调设备、线路驱动设备等。

显示与记录部分把从现场传来的电信号转换成图像在监视设备上显示，如果有必要，就用录像机录下来，所以它包含的主要设备是监视器和录像机。

控制部分则负责所有设备的控制与图像信号的处理。

系统规模：小型电视监控系统一般摄像机数量＜10个。

中型电视监控系统一般摄像机数量在10～100个范围内。

监控系统可根据管理需要设置若干级管理的控制键盘及相应的监视器。

大型电视监控系统一般摄像机数量＞100个，它是将中型监控系统联网组合而成的，系统设总控制器和分控制器进行监控管理。

电视监控系统设备摄像机传输电缆控制设备显示终端录像机1.摄像机根据摄像机的性能、功能、使用环境、结构颜色等有以下分类。

(1)按性能分类①普通摄像机：工作于室内正常照明或室外白天。

②暗光摄像机：工作于室内无正常照明的环境里。

③微光摄像机：工作于室外月光或星光下。

④红外摄像机：工作于室内、外无照明的场所。

2)按功能分类①视频报警摄像机：在监视范围内如有目标在移动时，就能向控制器发出报警信号。

②广角摄像机：用于监视大范围的场所。

③针**振摄像机：用于隐辟监视局部范围。

(3)按使用环境分类①室内摄像机：摄像机外部无防护装置，使用环境有要求。

②室外摄像机：在摄像机外安装防护罩。

内设降温风扇、遮阳罩、加热器、雨刷等。

适应室外温、湿度等环境的变化。

(4)按结构组成分类①固定式摄像机：监视固定目标。

②可旋转式：带旋转云台摄像机，可做上、下、左、右、旋转。

③球形摄像机：可做360°水平旋转，90°垂直旋转，预置旋转位置。

④半球形摄像机：吸顶安装，可做上、下、左、右旋转。

第二章摄像机的基本结构和原理（2012年2月29日星期三）第一节摄像机的原理及分类一、摄像机的基本结构和原理：１、基本结构：通常摄像机是由光学系统，光电转换系统，图像信号处理系统，自动控制系统组成。

（其中，自动控制系统包括白平衡调整、自动光圈调整、自动变焦、自动增益、自动聚焦等装置。

光学系统由变焦镜头、红绿蓝分光系统、滤色片组成，这里主要指的是镜头。

光电转换系统主要由CCD或摄像管构成）另外摄像机还有一些附属部件，主要有录像机、彩条信号发生器、寻像器、电源等。

２、基本原理：通过摄像机光学系统对光学图像（光能）的摄取，经过分光、滤色等过程，可以得到成像于摄像器材（如CCD）靶面上的红绿蓝三幅基色光像。

再由摄像器械（如CCD）为主体的光电转换系统，将成像于靶面上光像转换成电信号，然后经图象信号处理系统放大、校正和处理并同时完成信号编码工作记录在磁带或存储卡上，最终形成彩色全电视信号输出。

光—电—磁—电视信号（电、光）二、摄像机的分类和发展从不同的角度出发，摄像机不同的分类方法，以下我们介绍几种常见的摄像机分类方法：1、按质量分类：家用级、专业级、广播级。

（1）广播级，摄像机的各项技术指标最优，图像质量最好，适合各级电视台、电视传媒使用。

一般要求其水平方向分解力达550线，垂直方向分解力达575线，信噪比达54分贝以上，在允许的工作范围内达到较低失真或无失真。

价格比其他类型的摄像机昂贵，体积大，重量也比较重。

索尼的BETACAM系列、BETACAMS—X系列，松下的DVCPRO050系列，JVC的数字D—9格式的产品都属于广播级的摄像机。

（2）业务级，图像质量较好，一般用于各单位的闭路系统中，多见于广播电视以外的专业领域。

其清晰度达450线以上，信噪比达50分贝以上(信噪比：signal-to-noiseratio信号杂讯比，信噪比是信号电压对于噪声电压的比值，通常用符号s/n来表示。

由于在一般情况下，信号电压远高于噪声电压，比值非常大，信噪比的单位用db来表示。

一、摄像机是进行光电转换的设备,它利用三基色原理,通过光学系统,把彩色景物的光像分解为红绿蓝三种基色光像,由摄像器件完成光信号到电信号的转换,然后进行信号处理,编码成彩色全电视信号。

家用数字摄像机大多是将摄像部份和录相部份合为一体,即摄录一体机。

它的内部基本结构可以概括为三个部份:光电转换摄像头部份,数字化处理部份,数字化存储录相部份。

其中,光电转换系统的固体摄像器件是摄像机的“心脏”,英文缩写为 CCD。

CCD 像素数值直接影响画质的高低,同时也是体现摄像机性能的决定性因素。

数字摄录一体机获取、处理、记录的图象信息全都是数字信号。

本实验使用的摄录一体机采用 DV 标准(全名为Digital Video)记录图象和声音。

二、摄像机的组成摄像机主要由以下几个部份组成:镜头系统、主机、寻像器、附件。

(一)镜头“镜头”有两种含义,一种是指安装在摄像机上的、由许多光学玻璃镜片及镜筒等部份组合而成的光学装置,另一种是指电影或者电视拍摄时的一段固定或者活动图象的内容。

在本节中,我们主要用的是前一种。

摄像机上的镜头与普通照像机的镜头起着同样的作用,用来采集从物体反射来的光,并使其聚焦并投射到摄像器件的受光面上。

1.焦距焦距是镜头的基本特性。

按透镜焦距的长短,可分为不同的镜头:有短焦距镜头;有长焦距镜头;介乎两者之间的镜头为中焦距镜头。

而要实现从长焦距镜头到短焦距镜头或者短焦距镜头到长焦距镜头的变化就需要用一个翅翘板式的按键控制以实现在一定范围内焦距连续可调。

变焦镜头从最长焦距到最短焦距,可以开始于任何焦距长度,然后推入(焦距变长)、拉出(焦距变短),改变着成像的大小和视场,使景物在视觉空间里移近或者移远 (未改变实际物距)。

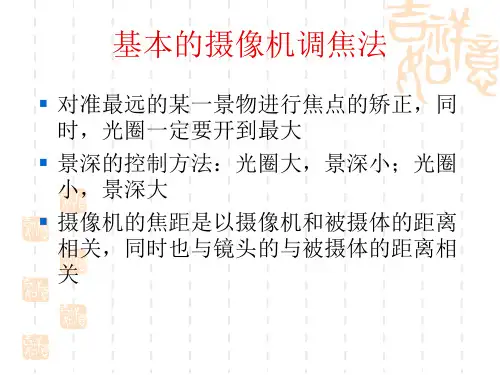

2.调焦调焦也可称为聚焦。

当像平面落在摄像器件受光面的前方或者后方时,拍摄的图象显得含糊不清,称为散焦。

因此,我们必须通过调焦(聚焦)过程,使光线通过摄像机镜头后准确地会聚在摄像器件的受光面上,得到轮廓清晰的图象。

从安配网看监控摄像机内部结构Post By：2010-3-3 10:45:51尽管在外部结构方面，各种摄像机之间有着一定的区别，但是其内部结构还是基本相同的，毕竟摄像机的本质工作方式不会改变。

安配网是中国最大摄像机配件网,从他的网站上可以看到小到螺丝,大到外壳的所有摄像机配件,浏览安配网可以清晰的看到其结构到底是如何的。

拿到摄像机首先看到的是外壳,拆开摄像机外壳之后，我们就能够看到摄像机的内部世界，其核心部分包括CCD板芯片、镜头、红外灯板、镜头座等主要部件。

1.摄像机外壳摄像机外壳主要分为防水系列摄像机外壳,半球系列摄像机外壳,*机系列摄像机外壳.摄像机的美观主要靠外壳来体现,这也成为整机售价高低的重要因素,市面上同等的配置,如果摄像机外壳不一样使整机的价格或许要高出一倍,这通常是摄像机厂商的主要利润所在。

摄像机外壳D板芯片CCD板主要由sharp和sony两个厂家的芯片为主流,另外还有一些韩国,国产的方案.基本市面上的方案都差不多,但是由于元器件的配料不一样,有的全部是国产货,有的是全部是进口货,有的干脆就混合参料,这样就致使价格,性能的小许差异,这也是商家的主要利润所在.CCD板芯片3.红外灯板红外灯板主要是灯芯的差别,每一个灯芯从1角到1元之间分成很多档次,不过基本以光磊和鼎元的灯芯占主流文案编辑词条B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。
