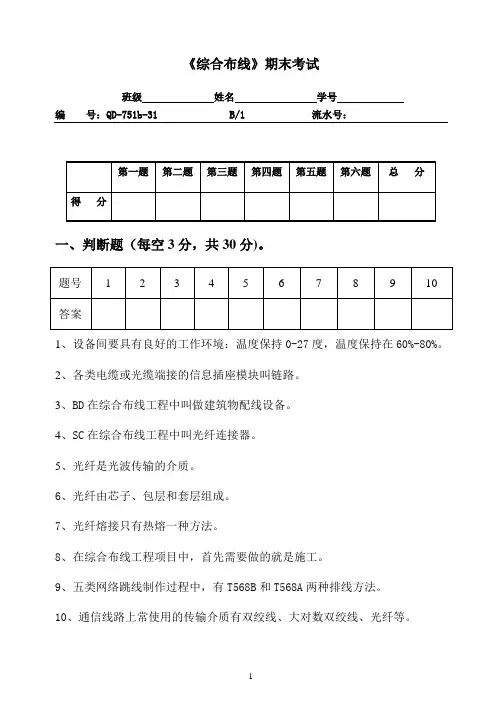

网络综合布线期末考试试题

网络综合布线技术与工程开卷试题 A一•填空题( 20 分)1、在敷设金属管时应尽量减少弯头。

每根金属管的弯头不应超过＿_＿＿_＿____，个，直角弯头不应超过＿________＿, 个,并不应有 _______＿__，弯出现。

2、常用双绞线线芯规格为 ________＿_, 一箱标准的ＵTP 双绞线长_____＿__＿＿米 , 表示线缆长度的单位还有___＿＿_____ ，它和米的换算公式是：＿_________ 。

3、说出以下槽式桥架连接件的名称:图１______＿＿__ 、图2____＿__＿__ 、图3________＿_ 。

图１图２图３4、如果接线图不正确，可能是开路、短路、＿＿__＿_＿＿__ 、 ____＿___＿_ 和 _______＿__ 串扰线对等 6 种情况。

5、从信息插座到配线间的配线架间双绞线布线最长距离是＿___＿_____ ；基本链路测试最长距离是 __＿＿＿____ 。

6、对 4 线对的ＵTP 进行认证测试时,测出的传输时延有(几个） ____＿＿__＿_ 结果,衰减有（几个）＿＿___＿＿＿__ 结果。

ＮＥＸT 有(几个) ＿___＿___＿＿结果。

7、在UTP 线缆施工时,布放一根 4 对线电缆最大允许的拉力为 _＿_______＿，布放 12 根线缆拉力为 _＿________ 。

二、选择题(多选或单选, 20 分）1、TIＡ/EＩA 标准规定的６类综合布线系统中最大带宽为 ( )Ａ，1０0ＭHz B ，２50MHｚＣ，200MHz D ， 600MHｚ2、ＦLUKＥ公司的认证测试仪有:（ )Ａ , FLUKE DSＰ-１00 B , FLＵKE DＳP－4300Ｃ，FLUKE 620 D ， FLUＫE DTX １8０03、 5E 类 UTＰ以１00BＡSE－TX 的以太网中，其传输时工作的线对是:( )A ，全部B ，１－２和３－6C ， 1-2 和 4－5D , 4-５和 7-8 ４、频率与近端串扰值和衰减的关系是:（ )A，频率越小，近端串扰值越大，衰减也越大B,频率越小,近端串扰值越大，衰减也越小C,频率越小，近端串扰值越小,衰减也越小D,频率越小，近端串扰值越小,衰减也越大5 、以下属于随工检查验收内容有:（)A ,线槽安装是否水平或垂直B ，机房预留孔洞位置Ｃ，线管中线缆填充率 D ,衰减测试６、手电钻的功能是：（ )A ，金属桥架上钻孔B ,打墙洞C ,拧螺钉D ， PVC 线槽钻孔7 ,最旱定义超５类布线技术规范的标准是：（)Ａ , GB／T 50311－２０0０ B , ＴIA/EIA 568 B.１Ｃ , TIA/EＩA 568 A Ｄ , ＴＩＡ/EIA 56８Ａ -58 、对于一个６类布线系统工程验收( 电气性能和整体) 时可依据以下哪些标准( ）A ，TIA/EIA 56８ AB , TIA/EＩA 568 BC ，TSＢ-9５Ｄ, TSB 6７E ， GB/Ｔ５031２ -２０0０F , ISO/IEC 118０１-2002９、在环境美观的校园式小区，易采用( ）室外布线方法。

Ａ，直埋电缆布线 B ，架空电缆布线C ,管道电缆布线D ，隧道内电缆布线1０、设计工作区时 , 信息插座与计算机设备的距离最长可保持在 ( ) 的范围内Ａ, ３ｍB, 5m C, ６ｍＤ, １０m三，简答题（ 28 分 , 任选 4 小题做,每题 7 分）１、假设由你来设计一座新建办公楼的综合布线的水平布线的管槽系统（走廊和房间内)和工作区信息插座底盒，请分别对这二项内容设计一个隐蔽而不影响美观的方案。

2、系统测试中是如何测试链路长度的?使用数字仪表测试长度时,为何要对仪表进行调校?怎样调校？3、学生宿舍５号楼 A 座的网络布线工程将由你来计设和施工，对于水平双绞线布线，你打算采用哪些措施来保障电缆的电气性能?4、综合布线工程的双绞线到货后，如何进行质量检查?5、如果由你来规划目前我院校园网的网络布线系统 , ( １)请你为综合布线系统的各布线子系统选择合适的传输介质。

( 2 ），水平布线子系统用双绞线的话,是选超 5 类还是 6 类布线系统?说明理由。

四，综合布线设计题（ 22 分)某建筑物 10 层,每层结构都一样，如下图所示( 5 楼），两边是房间，中间是走廊。

楼的总长度 59ｍ , 其中弱电井长为 3m 02 至１7 号房每个房间长各 6ｍ，１8 和 19 号房长8m ,,楼宽为 12m ,房间宽为 5m ，走廊宽为 2m 。

该楼层房间和走廊都有吊顶,楼高 3.5m ,吊顶后楼的净高２.8m 。

该公司现准备组建公司计算机网络，设备间放在一楼的弱电井房,其它楼层的弱电井房为楼层配线间,配线间都使用挂墙式机柜，如图放在弱电井下侧。

02 至１7 号房每房 2 个信息点,位置在房间两侧中间, １8 和 19 号房每房 4 个信息点,房间两侧各两个，平均分布。

假设你来做网络综合布线的设计,请回答以下问题。

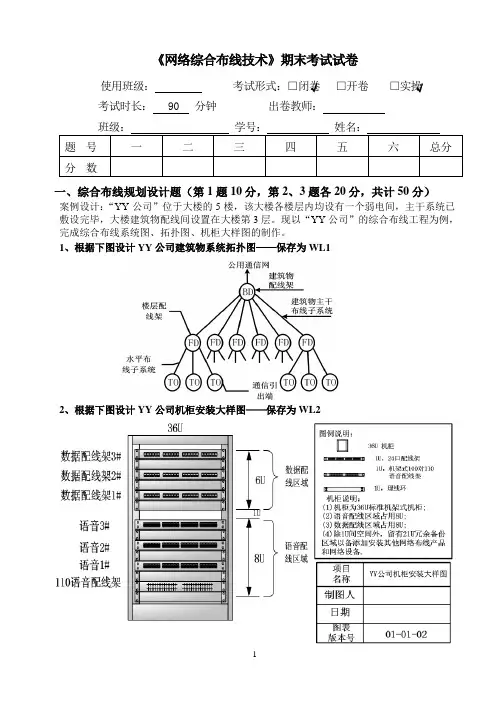

1、综合布线系统设备如何配置(即设备间和楼层配线间如何设置）?并画出综合布线系统拓扑结构图。

（ 8 分)2、垂直干线子系统可以选用什么传输介质?( ２分)３、水平布线子系统中管线路由如何设计（走廊部分和房间部分)?（４分）4、按设计标准,走廊的金属线槽大小是多少？( 4 分)5、请计算 5 楼水平布线的双绞线用量(以米为单位）( 4 分)五，链路测试分析题 (1０分)1、试解释余量和最差余量的概念？( 2 分)2、下表为ＦＬUKE DＳP-410０对一条 5eＵTＰ链路的测试报告 ( 只提供部分性能指标), 总的测试结果是未通过，试分析测试报告中有哪几种测试指标未通过,及其未通过的可能原因？及用什么方法进行故障定位分析?（８分)网络综合布线技术与工程 ( A ）卷参考答案第一题填空题(共20 分，每空 1 分）1 , ３、２、 S2 , ２４、 3０5ｍ、 ft 和 1m = ３.28ft 。

3 ，上垂直三通、垂直左三通、垂直下弯通4 ，反接、跨接、线芯交叉。

5 , ９０m 、９4ｍ。

6 , 4 ; 4 ； 6 。

7 , １０ 0 N 、４0０ N第二题选择题（填上正确答案的序号）(共２0 分,每小题 2 分)1 ，Ｂ２, ABＤ 3 , B 4 ，Ｂ 5 ，ＡC6 , AD ７， D ８， BＥF 9 ， AC 1０, B第三题简答题( 共 28 分，每小题７分选做 4 题）第 1 题参考答案要点（１），管槽系统:Ａ走廊走天花板内线槽，再用支管进房间，房间内用埋在墙内暗管下连至信息插座。

B ,走廊走地面线槽（需要分线盒),支线管进房间,上连至信息插座。

C ,走廊走直接埋管，经汇线盒用支线管进房间，上连到信息插座。

( 2 ）信息插座底盒用暗盒。

第 2 题参考答案:（ 1 ）测量双绞线长度时，通常采用 TDR （时域反射计)测试技术,时域反射计 TDR 的工作原理是测试仪从电缆一端发出一个脉冲波，在脉冲波行进时,如果碰到阻抗的变化,如开路、短路或不正常接线时，就会将部分或全部的脉冲能量反射回测试仪。

依据来回脉冲波的延迟时间及已知的信号在电缆传播的 NVP (额定传播速率），测试仪就可以计算出脉冲波接收端到该脉冲返回点的长度。

NVP 表示电信号在电缆中传输速度与光在真空中传输速度之比值。

当测量了一个信号在链路往返一次的时间后，就得知电缆的 NVP值，从而计算出链路的电子长度。

它们之间的关系为 NVP＝（２*L ) / ( T＊c ） L 为电缆长度，Ｔ为信号传送与接收之间的时间差, C 为真空状态下的光速。

（ 2 ）测量仪表的NＶP 正确与否对长度测量精度影响很大,因此要调校仪表，通过对比测试长度与实际长度来校准测试仪器的ＮVP 值。

第 3 题参考答案要点（ 1 )，水平管线设计与电力线缆要保持规定的距离( 2 ）,双绞线线路远离大功能的电气设备和电子设备（ 3 )，按安装规定拉线和弯曲双绞线缆，放线时不踩踏线缆和保护线缆不被划伤等( ４），按规定端接双绞线，端接开绞长度不大于13mm 。

第 4 题参考答案要点:（ 1 )，外观检查。

A 查看标识文字。

B 查看线对色标。

Ｃ查看线对绕线密度。

D 用手感觉。

E 用火烧。

( 2 )与样品对比。

（ 3 ）抽测线缆的性能指标。

第 5 题参考答案要点( １)建筑群布线子系统,距离长的用单模光纤,距离短的用多模光纤ﻫ建筑物内主干子系统,用多模光纤，距离短的也可用双绞线ﻫ水平子系统用双绞线，信息传输要求高的也可用多模光纤( ２ )超５类电缆系统是在对 UTP 五类双绞线的部分性能加以改善后出现的系统,不少性能参数,如近端串扰（NEXＴ) 、衰减串扰比 (ＡＣR）等都有所提高,但其传输带宽仍为 100MHz ,主要应用于 100Ｍbps 网络,也能用于 1000Mbps 网络。

6 类电缆系统 (Cａt 6) 它是一个新级别的电缆系统，除了各项参数都有较大提高之外，其带宽将扩展至２5０ＭＨz，适用于 1０00Ｍbｐs 网络。

选择超 5 类还是 6 类,要从从应用要求、性能、发展趋势和投资等方面分析,学生宿舍和办公室等地方可选用超５类,教学楼、计算机中心、网络中心，实验楼等信息传输要求高的地方可考虑用 6 类。

第四题综合布线设计题（2２分)参考答案要点：1、一楼为设备间,其他楼层都设楼层配线间(也可两个楼层或多个楼层共享配线间）2、可用ＵTP 和多模光纤都可3、走廊先走吊顶内金属线槽布线再用支管至房间,房间内墙面用 PＶＣ线槽布线至信息插座。

4、每楼层共4０个信息点, 5E 类ＵTＰ截面积为３.１4＊(5．３／2)^2= 22．0５mm ２线槽截面积 =４0*20.05/(70％＊50%）= 234２.9 mm 2约为 60*40 的金属线槽5、第二层线缆数信息点总数为 40 个最近信息点 (０2 房左侧 ) 线缆长度 =1＋1.5＋1+2．5+2．５＝8.5m ( 从配线间算起)最远信息点( 1９房右侧上)线缆长度 =1+1.５＋5６＋2+1.7＋2.5= 64.7m线缆订购数＝{0.５５*(8.５+64.7)+6｝*40= 1850．4m第五题链路测试分析题( １0 分)参考答案(1) 所谓余量 (Margin), 就是各性能指标测量值与测试标准极限值的差值, 正余量表示比测试极限值好，结果为 PASＳ ,负值表示比测试极限值差，结果为 FAIL , 余量越大，说明距离极限值越远，性能越好。

最差情况的余量有两种情况，一种是在整个频率上距离测试极限值最近的点 ;另一种是所有线对中余量最差的线对，(2)，衰减未通过。

原因可能有：1）长度过长； 2) 温度过高； 3) 连接点有问题； 4）链路线缆和接插件性能有问题或不是同一类产品; 5) 线缆的端接质量有问题。
