第18章 轴承习题1答案

机械设计基础课后习题答案第三版课后答案(1-18章全) 完整版机械设计基础课后习题答案第三版高等教育出版社目录第1章机械设计概述1第2章摩擦、磨损及润滑概述 3第3章平面机构的结构分析12第4章平面连杆机构16第5章凸轮机构 36第6章间歇运动机构46第7章螺纹连接与螺旋传动48第8章带传动60第9章链传动73第10章齿轮传动80第11章蜗杆传动112第12章齿轮系124第13章机械传动设计131第14章轴和轴毂连接133第15章轴承138第16章其他常用零、部件152第17章机械的平衡与调速156第18章机械设计CAD简介163机械设计概述机械设计过程通常分为哪几个阶段?各阶段的主要内容是什么?答:机械设计过程通常可分为以下几个阶段:1.产品规划主要工作是提出设计任务和明确设计要求。

2.方案设计在满足设计任务书中设计具体要求的前提下,由设计人员构思出多种可行方案并进行分析比较,从中优选出一种功能满足要求、工作性能可靠、结构设计可靠、结构设计可行、成本低廉的方案。

3.技术设计完成总体设计、部件设计、零件设计等。

4.制造及试验制造出样机、试用、修改、鉴定。

常见的失效形式有哪几种?答:断裂,过量变形,表面失效,破坏正常工作条件引起的失效等几种。

什么叫工作能力?计算准则是如何得出的?答:工作能力为指零件在一定的工作条件下抵抗可能出现的失效的能力。

对于载荷而言称为承载能力。

根据不同的失效原因建立起来的工作能力判定条件。

标准化的重要意义是什么?答:标准化的重要意义可使零件、部件的种类减少,简化生产管理过程,降低成本,保证产品的质量,缩短生产周期。

第2章摩擦、磨损及润滑概述按摩擦副表面间的润滑状态,摩擦可分为哪几类?各有何特点?答:摩擦副可分为四类:干摩擦、液体摩擦、边界摩擦和混合摩擦。

干摩擦的特点是两物体间无任何润滑剂和保护膜,摩擦系数及摩擦阻力最大,磨损最严重,在接触区内出现了粘着和梨刨现象。

液体摩擦的特点是两摩擦表面不直接接触,被液体油膜完全隔开,摩擦系数极小,摩擦是在液体的分子间进行的,称为液体润滑。

高
等
学
校
教
材
过程装备与控制工程专业核心课程教材
工程流体力学
习题参考答案
主讲：陈庆光
化学工业出版社教材出版中心
黄卫星, 陈文梅主编. 工程流体力学, 北京：化学工业出版社教材出版中心，2001.8
习题 1-1 如图 1-9 所示，一个边长 200mm 重量为 1kN 的滑块在 20 斜面的油膜上滑动，油膜 厚度 0.005m，油的粘度 µ = 7 × 10−2 Pa ⋅ s 。设油膜内速度为线性分布，试求滑块的平衡速度。
V= 1000 3 1000 （因为是正方形容器，厚度为 3m） 。 m 的油，使左侧容器中的油的高度增加了 ρ油 g 3ρ油 g
假设此时右侧容器的水位在原来的基础上升高了 ym，则根据左右容器的尺寸关系，左侧的油 柱将下降 2ym。再根据等压面（等压面下降了 2ym 的高度）的性质有： 1000 1000 + ρ油 g h ( y + 2 y ) + (3 − 2) ⇒ y = 9 ρ g ≈ 0.01134m = 11.34mm 3ρ g = ρ水 g 水 油 习题 3-2 在海中一艘满载货物的船，其形态如图 3-10 所示。船底长度 12m，舱体宽度(垂直 于纸面)上下均为 6m，船长两端梯度均为 45 ，并近似取海水的密度为 1000 kg m3 。求船加 上货物的总质量。
参考答案 3
∂v ∂v y ∂vx ∂vz ∂v y ∂vx − − Ω = ∇×v = z − i + j+ ∂y ∂z ∂z ∂x ∂x ∂y ∂v ∂v cz cy j− k = x j+ x k = ∂z ∂y y2 + z2 y2 + z2

第18章滚动轴承(第二次作业)1. 直齿轮轴系由一对圆锥滚子轴承支承，轴承径向反力F r1>F r2，则轴承的轴向力B 。

A.F a1=F a2=0B.F a1=F a2≠0C.F a2>F a1D.F a2<F a12. 有a)7230C（旧36230）及b）7230AC（旧46230）两种滚动轴承，在同样大小的径向载荷F r作用下，它们的内部轴向力（派生轴向力）F Sa与F Sb相比较，应是 C 。

A. F Sa > F SbB. F Sa = F SbC. F Sa < F SbD.不确定3. 有一角接触球轴承数据如下：e=0.7，F a/F r>e时，X=0.41，Y=0.85，已知轴承受径向载荷F r=2100N，轴向载荷F a=1480N，则其当量动载荷P为 B N（f P=1.2）。

A. 2520B. 2542.8C. 2870.2D. 21194. 滚动轴承内部产生的附加轴向力是由于 B 而产生的。

在计算E、F 轴承所受轴向载荷时，应将该附加轴向力考虑进去。

A.受力方向不同B. 轴承结构上存在有接触角；C. 受轴向力过大；D. 能承受轴向载荷的向心轴承；E. 角接触轴承；F. 圆锥滚子轴承。

5. 一对7210B轴承如图所示，轴承分别承受径向载荷Fr1=8000N、Fr2=5200N，轴上作用轴向载荷Fa。

试求下列情况下各轴承的附加轴向力S及轴向载荷Fa1和Fa2。

(1) Fa=4000；(2) Fa=1000；(3) Fa=0由7210B，查表α＝40°C＝28200N C0＝22800计算轴承附加轴向力S由7210B S＝1.14F r轴向力S S1＝1.14F r1＝9120NS2＝1.14F r2＝5928N计算轴承的轴向载荷F a当F a=4000时S2+F a=5928+4000=9928> S11为紧端，2为松端F a1 = S2+ F a =5928+4000=9928N 紧端F a2 = S2=5928N 松端当F a=1000时S2+F a=5928+1000=6928<S1 2为紧端，1为松端Fa1=S1=9120N 松端Fa2=S1-Fa=9120-1000=8120N 紧端当F a=0时S2+F a=5928+0=5928<S1 2为紧端，1为松端Fa1=S1=9120N 松端Fa2=S1-Fa=9120N 紧端6. 蜗杆轴由一对圆锥滚子轴承支承，两轴承径向反力分别为F r1=6000N、F r2=3000N，外加轴向力F a=2500N。

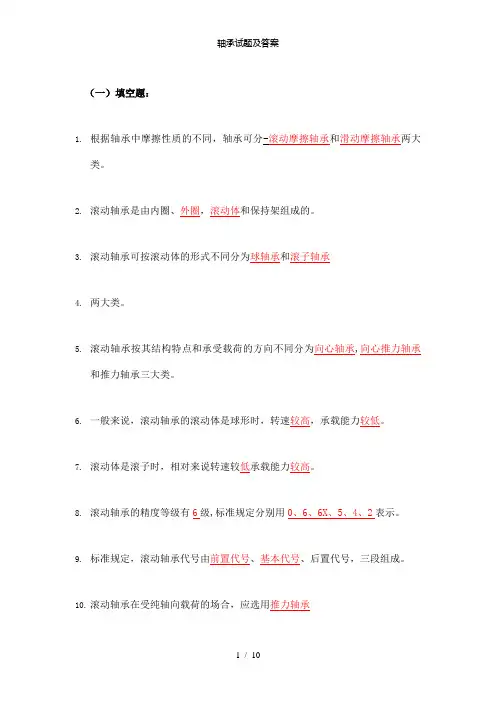

（一）填空题：1.根据轴承中摩擦性质的不同，轴承可分-滚动摩擦轴承和滑动摩擦轴承两大类。

2.滚动轴承是由内圈、外圈，滚动体和保持架组成的。

3.滚动轴承可按滚动体的形式不同分为球轴承和滚子轴承4.两大类。

5.滚动轴承按其结构特点和承受载荷的方向不同分为向心轴承,向心推力轴承和推力轴承三大类。

6.一般来说，滚动轴承的滚动体是球形时，转速较高，承载能力较低。

7.滚动体是滚子时，相对来说转速较低承载能力较高。

8.滚动轴承的精度等级有6级,标准规定分别用0、6、6X、5、4、2表示。

9.标准规定，滚动轴承代号由前置代号、基本代号、后置代号，三段组成。

10.滚动轴承在受纯轴向载荷的场合，应选用推力轴承11.选用滚动轴承的基本依据是承受载荷的大小方向和性质、转速的高低、支承刚度和结构状况,尽可能做到经济合理地满足使用要求。

12.当径向载荷较大，轴向载荷较小，且转速高时，应优先选用向心球轴承系列。

13.滚动轴承部件的组合安装，指的是把滚动轴承安装到机器中去的工序。

14.滚动轴承部件的组合安装，是包括轴承的布置、固定、调整、预紧和配合的选择_等方面。

3.轴承内圈与轴的配合必须是基孔制_制,轴承外圈与机体壳孔的配合是基轴制制。

15.轴承润滑的目的在于减少摩擦、缓和冲击以及防锈。

16.滚动轴承常用的润滑剂有油脂和润滑油两大类。

17.密封的目的是为了防止灰尘的侵入和润滑剂的漏出。

18.203的轴承内径是17mm,6207的轴承内径是35mm。

（二）选择题：1.滚动轴承中必不可少的元件是。

A。

内圈B。

外圈C。

滚动体D。

保持架2.滚动轴承内，外圈和滚动体一般都用-----------制造。

A。

低碳钢B。

有色金属C。

塑料D。

含铬合金钢3.滚动轴承与滑动轴承相比其-----------。

A。

起动灵敏B。

抗冲击能力强C。

可在恶劣的环境工作D。

运行平稳4.向心轴承是以承受______载荷为主。

A。

径向B。

轴向C。

径向和轴向D。

以上三个都可以5推力轴承是以承受载荷为主。

高等学校教学用书流体力学习题参考答案主讲：张明辉高等教育出版社李玉柱，苑明顺编.流体力学与流体机械, 北京：高等教育出版社，2008.1（2009重印）《流体力学》第一章 绪论1-1 空气的密度31.165kg/m ρ=，动力粘度51.8710Pa s μ-=⨯⋅，求它的运动粘度ν。

解：由ρμ=v 得，55231.8710Pa s 1.6110m /s 1.165kg/m v μρ--⨯⋅===⨯ 1-2 水的密度3992.2kg/m ρ=，运动粘度620.66110m /s v -=⨯，求它的动力粘度μ。

解：由ρμ=v 得，3624992.2kg/m 0.66110m /s 6.5610Pa s μρν--==⨯⨯=⨯⋅ 1-3 一平板在油面上作水平运动，如图所示。

已知平板运动速度V ＝lm/s ，板与固定边界的距离δ＝5mm ，油的粘度0.1Pa s μ=⋅，求作用在平板单位面积上的粘滞阻力。

解：假设板间流体中的速度分布是线性的，则板间流体的速度梯度为13d 1m/s 200s d 510mu V y δ--===⨯ 由牛顿内摩擦定律d d u yτμ=，可得作用在平板单位面积上的粘滞阻力为 -1d 0.1Pa s 200s 20Pa d u yτμ==⋅⨯= 1-4 有一底面积为40cm ×60cm 矩形木板，质量为5kg ，以0.9m/s 的速度沿着与水平面成30倾角的斜面匀速下滑，木板与斜面之间的油层厚度为1mm ，求油的动力粘度。

解：建立如下坐标系，沿斜面向下方向为x 轴的正方向，y 轴垂直于平板表面向下。

设油膜内速度为线性分布，则油膜内的速度梯度为：330.9m /s 0.910110mu y -∂==⨯∂⨯，1s - 由牛顿内摩擦定律知，木板下表面处流体所受的切应力为：30.910u yτμμ∂==⨯∂，Pa 木板受到的切应力大小与τ相等，方向相反，则匀速下滑时其受力平衡方程为：30.9100.40.659.8sin 30μ︒⨯⨯⨯=⨯从而可得油的动力粘度：0.1134Pa s μ=⋅1-5 上下两个平行的圆盘，直径均为d ，间隙厚度为δ，间隙中的液体动力黏度系数为μ，若下盘固定不动，上盘以角速度ω旋转，求所需力矩M 的表达式。

轴承选型试题答案及解析一、单选题1. 轴承的基本额定寿命是指在额定动负荷下，轴承的基本额定寿命为（C）。

A. 10^6转B. 10^7转C. 10^9转D. 10^8转解析：轴承的基本额定寿命是指在额定动负荷下，轴承能够达到的寿命。

根据国际标准ISO 281，轴承的基本额定寿命为10^9转。

2. 轴承的径向游隙是指（A）。

A. 轴承内圈与外圈之间的径向距离B. 轴承内圈与外圈之间的轴向距离C. 轴承内圈与外圈之间的接触面积D. 轴承内圈与外圈之间的摩擦系数解析：轴承的径向游隙是指轴承内圈与外圈之间的径向距离，它影响轴承的运转精度和寿命。

3. 轴承的预载荷是指（B）。

A. 轴承在无外力作用下的自然状态B. 轴承在安装过程中施加的预紧力C. 轴承在运行过程中的动态载荷D. 轴承在静止状态下的静态载荷解析：轴承的预载荷是指在轴承安装过程中施加的预紧力，用以提高轴承的刚性和减少振动。

4. 轴承的极限转速是指（D）。

A. 轴承在无润滑条件下的转速B. 轴承在有润滑条件下的最低转速C. 轴承在有润滑条件下的最高转速D. 轴承在润滑和材料限制下的最高转速解析：轴承的极限转速是指在润滑和材料限制下，轴承能够达到的最高转速，超过此转速可能会导致轴承过热或损坏。

5. 轴承的安装方向是指（C）。

A. 轴承的径向方向B. 轴承的轴向方向C. 轴承相对于轴的安装位置D. 轴承相对于外壳的安装位置解析：轴承的安装方向是指轴承相对于轴的安装位置，这会影响轴承的受力情况和运转性能。

二、多选题1. 轴承的类型包括（ABD）。

A. 深沟球轴承B. 圆锥滚子轴承C. 滑动轴承D. 自调心球轴承解析：轴承的类型多种多样，其中深沟球轴承、圆锥滚子轴承和自调心球轴承是常见的滚动轴承类型，而滑动轴承则属于另一种类型的轴承。

2. 轴承的失效形式包括（ABCD）。

A. 疲劳剥落B. 磨损C. 过热D. 腐蚀解析：轴承的失效形式多种多样，常见的包括疲劳剥落、磨损、过热和腐蚀等。

滚动轴承、选择题11-1 ．滚动轴承代号由前置代号、 基本代号和后置代号组成 . 其中基本代号表示A.数字 B C. 字母D.11-3 . ________ 只能承受径向载荷。

A.深沟球轴承 B. C. 圆锥滚子轴承D.11-4 . ________ 只能承受轴向载荷。

A.圆锥滚子轴承 B. C. 滚针轴承D.11-5 . ________ 不能用来同时承受径向载荷和轴向载荷。

A. 深沟球轴承B.C. 圆柱滚子轴承D.11-6 .角接触轴承承受轴向载荷的能力 A.增大 B. C.不变D角接触球轴承 调心球轴承.随接触角α的增大而 __________减小 .不定11-7 .有a )7230C 和b ) 723OAC 两种滚动轴承.在相等的径向载荷作用下•它们的派生 轴向力Sa 和Sb 相比较.应是 ________________ 。

A. Sa > Sb B . Sa = Sb C. Sa V SbD.大小不能确定1 1 -8 ．若转轴在载荷作用下弯曲变形较大或轴承座孔不能保证良好的同轴度 . 宜选用类型代号为 ________ 的轴承。

A. 1 或 2 C. N 或 NU D. 6 或 NA11-9．一根用来传递转矩的长轴 .采用三个固定在水泥基础上支点支承 .各支点应选用的 轴承类型为 ______________ 。

A. 深沟球轴承B. 调心球轴承A.轴承的类型、结构和尺寸B.C． 轴承内部结构变化和轴承公差等级D 11-2 ．滚动轴承的类型代号由 ______________________________表示。

轴承组件 轴承游隙和配置.数字或字母 数字加字母调心球轴承 圆柱滚子轴承推力球轴承 调心滚子轴承3或7C. 圆柱滚子轴承D. 调心滚子轴承1 1 -1 O ．跨距较大并承受较大径向载荷的起重机卷筒轴轴承应选用_________ 。

11-11 ． ______ 轴承通常应成对使用。

！第十六章滚动轴承重要基本概念1．滚动体和内、外圈所受的载荷和应力在滚动轴承正常工作时，滚动体和内外圈滚道均受变载荷和变应力。

其中，滚动体和转动套圈承受周期性非稳定脉动循环的变载荷（变接触应力），固定套圈则承受稳定的脉动循环的变载荷（接触应力）。

2．滚动轴承的失效形式滚动轴承的主要失效形式（又称正常失效形式）是滚动体或内外圈滚道上发生疲劳点蚀。

当轴承转速很低(n≤10r/min)或只慢慢摆动，且静载荷很大时，其失效形式是滚动体或内外圈滚道表面发生塑性变形。

3．滚动轴承的设计准则对于正常转动工作的轴承，进行针对疲劳点蚀的寿命计算。

对于转速很低(n≤10r/min)或只慢慢摆动的轴承，进行静强度计算。

…4．滚动轴承的基本额定寿命基本额定寿命：一批相同的轴承在相同的条件下运转，当其中10%的轴承发生疲劳点蚀破坏（90%的轴承没有发生点蚀）时，轴承转过的总转数L10（单位为106转），或在一定转速下工作的小时数L10h （单位为小时）。

5．滚动轴承的基本额定动载荷C是指轴承寿命L10恰好为1（106转）时，轴承所能承受的载荷。

表示轴承的承载能力。

对于向心轴承：C 是纯径向载荷；对于推力轴承：C 是纯轴向载荷；在使用中要注意C 的3条含义：90%可靠度、基本额定寿命106 转、C 的方向。

精选例题与解析例16-1 一根装有两个斜齿轮的轴由一对代号为7210AC的滚动轴承支承。

已知两轮上的轴向力分别为F a1 = 3000 N，F a2 = 5000 N，方向如图。

轴承所受径向力R1= 8000 N，R2 = 12000 N。

冲击载荷系数f d = 1，其它参数见附表。

求两轴承的当量动载荷P1、P2。

&例11-1图1解：1．求内部派生轴向力S 1、S 2的大小方向S 1 = = ×8000 = 5440 NS 2 = = ×12000 = 8160 N ，方向如图所示。

< 2．求外部轴向合力F AF A = F a2－F a1 = 5000－3000 = 2000 N ，方向与F a2的方向相同，如图所示。

图1-2-18 导杆机构
解：该导杆机构的全部瞬心如图1-2-19所示。
图1-2-19 由
可得，杆件1、3的角速比：
1-15．求出图1-2-20正切机构的全部瞬心。设 =10rad／s，求构件3的速 度v3。
图1-2-20 正切机构 解：该正切机构的全部瞬心如图1-2-21所示。
由
可得，构件3的速度：
方向垂直向上。
图1-2-21
1-16．图1-2-22所示为摩擦行星传动机构，设行星轮2与构件1、4保持纯 滚动接触，试用瞬心法求轮1与轮2的角速比 / 。
图1-2-22 摩擦行星传动机构
解：确定轮1、轮2和机架4三个构件的三个瞬心 所示。
由于在行星轮2和构件1的瞬心 处，有
，即
，如图1-2-23 。
图1-1-1 平面运动副的表示方法 2．构件的表示方法 构件的表示方法如图1-1-2所示。
图1-1-2 构件的表示方法 3．机构中构件的分类 （1）机架（固定构件） 机架是用来支承活动构件的构件。 （2）主动件（原动件） 主动件是运动规律已知的活动构件，其运动是由外界输入的，又称输入 构件。 （3）从动件 从动件是指机构中随原动件运动而运动的其余活动构件。其中输出预期 运动的从动件称为输出构件，其他从动件则起传递运动的作用。
2015研、厦门大学2011研]
【答案】自由度大于0，且自由度数等于原动件数
2．两构件通过______或______接触组成的运动副称为高副。[常州大学 2015研]
【答案】点；线
3．当两构件组成转动副时，其相对速度瞬心在________处；组成移动 副时，其瞬心在________处；组成兼有滑动和滚动的高副时，其瞬心在 ________处。[厦门大学2011研]

《机械设计基础》分章复习题及答案第1章绪论1．（机械）是机器与机构的总称。

2. ( D )是专用零件。

A）螺栓B）齿轮 C）滚动轴承 D）曲轴3．构件是机器的（运动）单元体，零件是机器的（制造）单元体。

4．机构由（构件）组合而成，它们之间具有确定的 (相对运动）。

5. 机构与机器相比，不具备下面（ C ）特征。

A. 人为的各个实物组合B. 各实物之间有确定的相对运动C. 做有用功或转换机械能D. 价格较高6. 在机械中属于制造单元的是 ( C ) 。

A）. 机构 B）. 构件 C）. 零件 D）. 部件7．把各部分之间具有确定相对运动构件的组合称为（ C ）。

A. 机器B. 机械C. 机构D. 机床8. 构件是加工制造的单元，零件是运动的单元。

（×）9. 同一构件中的零件相互之间没有相对运动。

（√）10. 机构与机器的区别是：机构的主要功用在于传递运动或转换运动形式，而机器的主要功用在于为了生产目的而利用或转换机械能。

（√）11. 两个构件之间的连接称为运动副。

（×）12. 指出并说明机械的各组成部分。

答：机械的各组成部分包括：原动机：提供动力；传动装置：传递运动和动力；工作机：执行部分；控制系统：根据机械系统的不同工况对原动机、传动装置和工作机实施控制的装置。

13.机构的主要特征是什么？答：机构由构件组成，且各构件之间具有确定的相对运动。

第2章平面机构的运动简图及自由度1．运动副是使两构件直接接触而又能产生相对运动的连接，机构中各构件间运动和动力的传递都是由运动副来实现的。

2．按接触形式不同，运动副可分为高副和低副。

两构件之间以面接触所组成的运动副称为低副，两构件之间通过点或线接触所组成的运动副称为高副。

3. 对组成运动副两构件之间的相对运动所加的限制称为约束。

4. 当两构件构成运动副后，仍需保证能产生一定的相对运动，故在平面机构中，每个运动副引入的约束至多为 2 个，至少为 1 个。

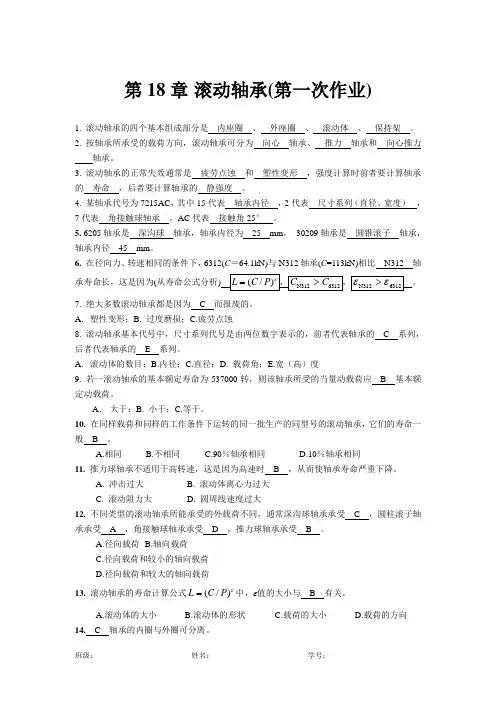

第18章滚动轴承(第一次作业)1. 滚动轴承的四个基本组成部分是内座圈、外座圈、滚动体、保持架。

2. 按轴承所承受的载荷方向，滚动轴承可分为向心轴承、推力轴承和向心推力____轴承。

3. 滚动轴承的正常失效通常是疲劳点蚀和塑性变形，强度计算时前者要计算轴承的寿命，后者要计算轴承的静强度。

4. 某轴承代号为7215AC，其中15代表轴承内径，2代表尺寸系列（直径、宽度），7代表角接触球轴承，AC代表接触角25°。

5. 6205轴承是深沟球轴承，轴承内径为25 mm，30209轴承是圆锥滚子轴承，轴承内径45 mm。

6. 在径向力、转速相同的条件下，6312(C＝64.1kN)与N312轴承(C=113kN)相比N312 轴承寿命长，这是因为(从寿命公式分析7. 绝大多数滚动轴承都是因为 C 而报废的。

A.塑性变形；B. 过度磨损；C.疲劳点蚀8. 滚动轴承基本代号中，尺寸系列代号是由两位数字表示的，前者代表轴承的 C 系列，后者代表轴承的 E 系列。

A.滚动体的数目；B.内径；C.直径；D. 载荷角；E.宽（高）度9. 若一滚动轴承的基本额定寿命为537000转，则该轴承所受的当量动载荷应 B 基本额定动载荷。

A．大于；B. 小于；C.等于。

10. 在同样载荷和同样的工作条件下运转的同一批生产的同型号的滚动轴承，它们的寿命一般 B 。

A.相同B.不相同C.90％轴承相同D.10％轴承相同11. 推力球轴承不适用于高转速，这是因为高速时 B ，从而使轴承寿命严重下降。

A. 冲击过大B. 滚动体离心力过大C. 滚动阻力大D. 圆周线速度过大12. 不同类型的滚动轴承所能承受的外载荷不同，通常深沟球轴承承受 C ，圆柱滚子轴承承受A，角接触球轴承承受 D ，推力球轴承承受 B 。

A.径向载荷B.轴向载荷C.径向载荷和较小的轴向载荷D.径向载荷和较大的轴向载荷13. 滚动轴承的寿命计算公式ε)L=中，ε值的大小与 B 有关。

【机械设计基础】(第五版)课后习题答案15-18章答案15-1答滑动轴承按摩擦状态分为两种：液体摩擦滑动轴承和非液体摩擦滑动轴承。

液体摩擦滑动轴承：两摩擦表面完全被液体层隔开，摩擦性质取决于液体分子间的粘性阻力。

根据油膜形成机理的不同可分为液体动压轴承和液体静压轴承。

非液体摩擦滑动轴承：两摩擦表面处于边界摩擦或混合摩擦状态，两表面间有润滑油，但不足以将两表面完全隔离，其微观凸峰之间仍相互搓削而产生磨损。

15-2解（1）求滑动轴承上的径向载荷（2）求轴瓦宽度（3）查许用值查教材表15-1，锡青铜的，（4）验算压强（5）验算值15-3解（1）查许用值查教材表15-1，铸锡青铜ZCuSn10P1的，（2）由压强确定的径向载荷由得（3）由值确定的径向载荷得轴承的主要承载能力由值确定，其最大径向载荷为。

15-4解（1）求压强（5）求值查表15-1，可选用铸铝青铜ZCuAl10Fe3 ，15-5证明液体内部摩擦切应力、液体动力粘度、和速度梯度之间有如下关系：轴颈的线速度为，半径间隙为，则速度梯度为磨擦阻力摩擦阻力矩将、代入上式16-1解由手册查得6005 深沟球轴承，窄宽度，特轻系列，内径，普通精度等级（0级）。

主要承受径向载荷，也可承受一定的轴向载荷；可用于高速传动。

N209/P6 圆柱滚子轴承，窄宽度，轻系列，内径，6级精度。

只能承受径向载荷，适用于支承刚度大而轴承孔又能保证严格对中的场合，其径向尺寸轻紧凑。

7207CJ 角接触球轴承，窄宽度，轻系列，内径，接触角,钢板冲压保持架，普通精度等级。

既可承受径向载荷，又可承受轴向载荷，适用于高速无冲击, 一般成对使用，对称布置。

30209/P5 圆锥滚子轴承，窄宽度，轻系列，内径，5级精度。

能同时承受径向载荷和轴向载荷。

适用于刚性大和轴承孔能严格对中之处，成对使用，对称布置。

16-2解室温下工作；载荷平稳，球轴承查教材附表1，（1）当量动载荷时在此载荷上，该轴承能达到或超过此寿命的概率是90%。

轴及滚动轴承习题和例题一、选择题1.工作时承受弯矩并传递转矩的轴，称为。

(1) 心轴 (2) 转轴 (3) 传动轴2.工作时只承受弯矩，不传递转矩的轴，称为。

(1) 心轴 (2) 转轴 (3)传动轴3.工作时以传递转矩为2，不承受弯矩或弯矩很小的轴，称为。

(1) 心轴 (2) 转轴 (3) 传动轴4.自行车的前轴是。

(1) 心轴 (2) 转轴 (3) 传动轴5.自行车的中轴是。

(1) 心轴 (2) 转轴 (3) 传动轴6.如图所示，超重绞车从动大齿轮1和卷筒2与轴3相联接的三种形式。

图a为齿轮与卷筒分别用键固定在轴上，轴的两端支架在机座轴承中；图b为齿轮与卷筒用螺栓联接成一体，空套在轴上，轴的两端用键与机座联接；图c为齿轮与卷筒用螺栓联接成一体，用键固定在轴上，轴的两端支架在机座轴承中，以上三种形式中的轴，依次为。

(1)固定心轴，旋转心轴，转轴(2) 固定心轴，转轴，旋转心轴(3) 旋转心轴，心轴，固定心轴(4) 旋转心轴，固定心轴，转轴(5) 转轴，固定心轴，旋转心轴(6) 转轴，旋转心轴，固定心轴7.如图所示，主动齿轮1通过中间齿轮2带动从动齿轮3传递功率，则中间齿轮2的轴是。

(1) 心轴 (2) 转轴 (3) 传动轴8.轴环的用途是。

(1) 作为轴加工时的定位面 (2)提高轴的强度(3) 提高轴的刚度（4）使轴上零件获得轴向定位9.当轴上安装的零件要承受轴向力上四，采用来进行轴向固定，所能承受的轴向力较大。

(1) 螺母 (2) 紧定螺钉 (3) 弹性挡圈10.增大轴在截面变化处的过渡圆角半径，可以。

(1) 使零件的轴向定位比较可原(2) 降低应力集中(3) 使轴的加工方便11.轴上安装有过盈配合零件时，应力集中将发生在轴上。

(1)轮毂中间部位 (2)沿轮毂两端部位 (3) 距离轮毂端部为1/3轮毂长度处12.采用表面强化如辗压、喷丸、碳氮共渗、氮化、渗氮、高频或火焰表面淬火等方法，可显著提高轴的。

习题与参考答案一、选择题(从给出的A、B、C、D中选一个答案)1 验算滑动轴承最小油膜厚度h min的目的是。

A. 确定轴承是否能获得液体润滑B. 控制轴承的发热量C. 计算轴承内部的摩擦阻力D. 控制轴承的压强P2 在题2图所示的下列几种情况下，可能形成流体动力润滑的有。

3 巴氏合金是用来制造。

A. 单层金属轴瓦B. 双层或多层金属轴瓦C. 含油轴承轴瓦D. 非金属轴瓦4 在滑动轴承材料中，通常只用作双金属轴瓦的表层材料。

A. 铸铁B. 巴氏合金C. 铸造锡磷青铜D. 铸造黄铜5 液体润滑动压径向轴承的偏心距e 随 而减小。

A. 轴颈转速n 的增加或载荷F 的增大 B. 轴颈转速n 的增加或载荷F 的减少 C. 轴颈转速n 的减少或载荷F 的减少 D. 轴颈转速n 的减少或载荷F 的增大6 不完全液体润滑滑动轴承，验算][pv pv ≤是为了防止轴承 。

A. 过度磨损 B. 过热产生胶合 C. 产生塑性变形 D. 发生疲劳点蚀7 设计液体动力润滑径向滑动轴承时，若发现最小油膜厚度h min 不够大，在下列改进设计的措施中，最有效的是 。

A. 减少轴承的宽径比d l /B. 增加供油量C. 减少相对间隙ψD. 增大偏心率χ 8 在 情况下，滑动轴承润滑油的粘度不应选得较高。

A. 重载 B. 高速C. 工作温度高D. 承受变载荷或振动冲击载荷 9 温度升高时，润滑油的粘度 。

A. 随之升高B. 保持不变C. 随之降低D. 可能升高也可能降低 10 动压润滑滑动轴承能建立油压的条件中，不必要的条件是 。

A. 轴颈和轴承间构成楔形间隙 B. 充分供应润滑油C. 轴颈和轴承表面之间有相对滑动D. 润滑油温度不超过50℃11 运动粘度是动力粘度与同温度下润滑油 的比值。

A. 质量B. 密度C. 比重D. 流速 12 润滑油的 ，又称绝对粘度。

A. 运动粘度B. 动力粘度C. 恩格尔粘度D. 基本粘度 13 下列各种机械设备中， 只宜采用滑动轴承。

1. 3. 4..派生轴向力计算：F i ' =0.68F ri =0.68*1470=999.6 N; F 2' =0.68Fr 2=0.68*2650=1802 N; .外加轴向力计算：•/ F 2‘ +Fa = 1802+1000=2802N > F 1 •••轴左窜，轴承1紧2松，Fa 1=F 2‘ +Fa= 1802+1000= 2802N; Fa .当量动载荷计算：=999.6N; 2= F 2' =1802N;F a1 2802= =1.9>e=0.68;”1X1= 0.41;y<| =0.87 ;F 1470P 1 = X 1F" 丫芾玄 1 = 0.411470 0.87 2802 = 3040 .44;F a2 18020.68 = e;F r22650X2 =1;y2 =P 2 = X 2F r2 Y 2F a2 二 1 2650 二 2650 NP 1 P 2 .取 P = R5.轴承寿命校核计算：取f t =1; f p =1.2 ;6 610 f t Cr 萝 101 X 352003L h( ■ )( ) =3.33 898 = 2993 (h) ■ 2000 h60 n f p P 60 X 50001.2 乂 3040.44故满足使用要求。

16— 7.根据工作要求，选用内径d=50mm 的圆柱滚子轴承，轴承的径向载荷Fr=39200N;轴的转速n=85r/min;运转条件正常，预期使用寿命为L h = 1250h;试选择轴承。

解：选用 N 类轴承，P=Fr=39200N ;f t =1; f p =1; £ =10/3; 10 f tCr Cr60 n1060 nL匕~X 85_X 1250=392003392001 . 743 二 68332.9 NV 10选用N0310轴承，其Cr=76000N > 68332.9N ;故可以满足使用要求。

滚动轴承一.选择题11T •滚动轴承代号由前置代号、基本代号和后置代号组成•其中基本代号表示____________A.轴承的类型、结构和尺寸B.轴承组件C.轴承内部结构变化和轴承公差等级D.轴承游隙和配置门-2 •滚动轴承的类型代号由表示。

A.数字B.数字或字母C.字母D.数字加字母11-3. 只能承令径向载荷。

A •深沟球轴承 B.调心球轴承C.圆锥滚子轴承D.圆柱滚子轴承门-4・只能承令轴向载荷。

A.圆锥滚子轴承B.推力球轴承C.滚针轴承D.调心滚子轴承门-5・不能用来同时承令径向载荷和轴向载荷。

A.深沟球轴承B.角接触球轴承C.圆柱滚子轴承D.调心球轴承门-6・角接触轴承承爰轴向载荷的能力•随接触血Q的増大而A.增大B.减小C.不变D.不定11-7.有a) 7230C和b) 7230AC两种滚动轴承•在相等的径向载荷作用下•它们的派生轴向力Sa和Sb相比较•应是 _______________ oA. Sa > SbB. Sa = SbC. Sa < SbD.大小不能确定11-8.若转轴在载荷作用下弯曲变形较大或轴承座孔不能保证良好的同轴度.宜选用类型代号为 ________________ 的轴承。

A. 1 或2B. 3 或7C・N或NU D. 6或NA11-9.-根用来传递转矩的长轴•釆用三个固定在水泥基础上支点支承.各支点应选用的轴承类型为 _________________ 0A.深沟球轴承B.调心球轴承C.圆柱滚子轴承D.调心滚子轴承11-10.跨距较大并承受较大径向载荷的是重机卷筒轴轴承应选用________________ OA.深沟球轴承B.圆锥滚子轴承C.调心滚子轴承D.圆柱滚子轴承11-11. ________ 轴承通常应成对使用。

A •深沟球轴承 B.圆锥滚子轴承C.推力球轴承D.圆柱滚子轴承11-12.在正常转动条件下工作.滚动轴承的主要失效形式为________________ 。

轴承习题答案轴承习题答案轴承是机械设备中非常重要的零件，它承载着旋转部件的重量和力，使得机械设备能够平稳运转。

在学习轴承的过程中，习题是非常重要的一部分，通过解答习题可以帮助我们更好地理解和掌握轴承的原理和应用。

下面，我将为大家提供一些常见轴承习题的答案，希望对大家的学习有所帮助。

1. 什么是轴承的基本结构和分类？轴承的基本结构包括内圈、外圈、滚动体和保持架。

根据滚动体的不同形式，轴承可以分为滚动轴承和滑动轴承两大类。

滚动轴承是以滚动体（如球体、圆柱体、圆锥体等）来支撑和传递负荷的，而滑动轴承是以润滑油膜来支撑和传递负荷的。

2. 什么是轴承的额定负荷和额定寿命？轴承的额定负荷是指在标准条件下，轴承能够承受的最大负荷。

额定寿命是指在额定负荷下，轴承能够运转的时间。

轴承的额定负荷和额定寿命是由制造商根据轴承的设计和材料性能确定的。

3. 如何计算轴承的额定负荷和额定寿命？轴承的额定负荷可以通过以下公式计算：P = XFr + YFa其中，P为额定负荷，X和Y为系数，Fr为径向负荷，Fa为轴向负荷。

轴承的额定寿命可以通过以下公式计算：L10 = (C/P)^3 × 10^6其中，L10为额定寿命，C为基本额定动载荷，P为实际负荷。

4. 什么是轴承的轴向间隙和径向间隙？轴承的轴向间隙是指在轴承安装时，内圈和外圈之间的间隙。

轴向间隙可以通过调整轴承的安装位置或使用轴承垫片来实现。

轴承的径向间隙是指在轴承安装时，滚动体和内圈、外圈之间的间隙。

径向间隙可以通过调整滚动体的数量和尺寸来实现。

5. 如何选择合适的轴承？选择合适的轴承需要考虑多个因素，包括负荷类型和大小、转速要求、工作环境、安装方式等。

一般来说，需要根据实际应用情况来选择合适的轴承类型、尺寸和材料。

6. 轴承的故障有哪些常见原因？轴承的故障常见原因包括过载、润滑不良、磨损、腐蚀、轴承松动等。

这些原因都会导致轴承的性能下降甚至失效，因此在使用轴承时需要注意维护和保养。
