施工工艺流程图大全1. 引言施工工艺流程图是一种用于展示施工过程中各个步骤和工序的图示工具。

它直观地展示了施工项目的流程和顺序，帮助施工人员更好地理解施工过程，并确保施工按照正确的顺序和步骤进行。

本文将介绍一些常见的施工工艺流程图，并简要说明每个流程图的作用和使用方法。

2. 基本工艺流程图基本工艺流程图是最常见的施工工艺流程图之一，它展示了施工项目的主要步骤和工序。

以下是一个简单的基本工艺流程图示例：1. 施工准备：准备施工所需的材料、设备和人力资源。

2. 地基处理：对施工地的地基进行处理，包括填充、夯实等。

3. 地下管道施工：安装地下管道系统，包括给水管道、排水管道等。

4. 结构施工：进行建筑物的结构施工，包括搭建框架、浇筑混凝土等。

5. 内装施工：进行建筑物的内部装修和装饰，包括石膏板安装、地板铺设等。

6. 外装施工：进行建筑物的外部装修和装饰，包括外墙涂料、屋顶安装等。

7. 系统安装：安装各种系统设备，包括电气系统、通风系统等。

8. 设备安装：安装各种设备，包括管道设备、电梯设备等。

9. 竣工验收：对施工项目进行最终的验收和审查。

10. 项目交付：完成施工项目，正式交付给业主使用。

基本工艺流程图可以帮助施工人员了解施工项目的主要步骤和顺序，并指导施工过程。

3. 专业工艺流程图除了基本工艺流程图外，还有一些专业工艺流程图，用于展示特定施工项目的特定工序和步骤。

以下是一些常见的专业工艺流程图：3.1 混凝土浇筑工艺流程图混凝土浇筑是建筑施工中一项重要的工序，需要按照一定的顺序和步骤进行。

以下是一个简单的混凝土浇筑工艺流程图示例：1. 设置模板：按照设计要求设置混凝土模板。

2. 配制混凝土：按照设计配方将水泥、砂子、骨料等混合成混凝土。

3. 混凝土搅拌：使用混凝土搅拌机将混凝土充分搅拌均匀。

4. 浇筑混凝土：将混凝土倒入模板中，并用振动器进行振动和压实。

5. 表面处理：使用抹光机对混凝土表面进行抹平和抛光。

一、钻孔灌注桩施工工艺流程图
二、系梁（承台）施工工艺流程图
三、墩柱施工工艺流程图
四、墩身、桥台施工工艺流程图
五、盖梁（台帽）施工工艺流程图
六、先张法空心板梁预应力施工工艺流程图
七、后张法空心板梁预应力施工工艺流程图
八、空心板梁吊装施工工艺流程图
九、箱梁安装施工工艺流程图
十、架桥机架梁施工工艺流程图
十一、现浇连续箱梁施工工艺流程图
十二、系梁（承台）施工工艺流程图
十三、桥面砼铺装层施工工艺流程图
十六、二灰土底基层施工工艺流程图
十七、二灰土拌和工艺流程图
十八、水稳碎石基层施工工艺流程图
十九、路面面层施工工艺流程图
二十、水泥砼面板施工工艺流程图
二十一、泥灰结碎石路面施工工艺流程图
二十二、盖板涵施工工艺流程图
二十三、钢筋砼圆板涵施工工艺流程图
二十四、箱涵和箱通施工工艺流程图
二十五、护坡砌筑施工工艺流程图。

人工挖土工艺流程：确定开挖的顺序和坡度→沿灰线切出槽边轮廓线→分层开挖→修整槽边→清底机械挖土工艺流程：确定开挖的顺序和坡度→分段分层平均下挖→修边和清底基土钎探工艺流程：放钎点线→就位打钎拔钎灌砂记录锤击数检查孔深人工回填土工艺流程：基坑(槽)底地坪上清理→检验土质→分层铺土、耙平→夯打密实→检验密实度→修整找平验收机械回填土工艺流程：基坑底地坪上清理→检验土质→分层铺土→分层碾压密实→检验密实度→修整找平验收灰土地基施工工艺流程：检验土料和石灰粉的质量并过筛→灰土拌合→槽底清理→分层铺灰土→夯打密实→找平验收砂石地基施工工艺流程：检验砂石质量→拌和砂浆9人工级配→分层铺筑砂石→洒水→夯实或碾压→找平验收钢筋混凝土预制桩打桩工艺流程：就桩桩机→起吊预制桩→稳桩→打桩→接桩→送桩→中间检查验收→移桩机至下一个桩位泥浆护壁回转钻孔灌注桩施工工艺流程：钻孔机就位→钻孔→注泥浆→下套管→继续钻孔→排渣→清孔→吊放钢筋笼→射水清底→插入混凝土导管→浇筑混凝土→拔出导管→插桩顶钢筋螺旋钻孔灌注桩施工工艺流程：钻孔机就位→钻孔→检查质量→孔底清理→孔口盖板→移钻孔机人工成孔灌注桩施工工艺流程：放线定桩位及高程→开挖第一节桩孔土方→支护壁模板放附加钢筋→浇筑第一节护壁混凝土→检查桩位(中心)轴线→架设垂直运输架→安装电动葫芦(卷扬机或木辘轳)→安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节桩孔土方(修边)→先拆第一节支第二节护壁模板(放附加钢筋)→浇第二节护壁混凝土→检查桩位(中心)轴线→逐层往下循环作业→开挖扩底部分→检查验收→吊放钢筋笼→放混凝土溜筒(导管) →浇筑桩身混凝土(随浇随振)→插桩顶钢筋桩承台施工工艺流程：核对钢筋半成品→钢筋绑扎→预埋管线及铁活→绑好砂浆垫块钢筋绑扎工艺流程：确定组装钢模板方案→组装钢模板→模板预检混凝土浇筑工艺流程：搅拌混凝土→浇筑→振捣→养护设备基础施工工艺流程：槽底或模板清工艺流程：槽底或模板清理→混凝土拌制→混凝土浇筑→混凝土振捣→混凝土养护理→混凝土拌制→混凝土浇筑→混凝土振捣→混凝土找平→混凝土养护素混凝土基础施工工艺流程：槽底或模板清理→混凝土拌制→混凝土浇筑→混凝土振捣→混凝土养护防水混凝土施工工艺流程作业准备→混凝土搅拌→运输→混凝土浇筑→养护水泥砂浆防水层施工工艺流程：墙、地面基层处理→刷水泥素浆→抹底层砂浆→刷水泥素浆→抹面层砂浆→刷水泥砂浆→养护地下沥青油毡卷材防水层施工工艺流程：平面铺贴卷材工艺流程：保护墙放线→砌筑保护墙→抹保护墙找平层→抹垫层找平层→养护→清理→喷涂冷底子油→铺贴附加油毡层→铺第一层立墙油毡→铺第一层平面油毡→分层先立面后平面)→抹保护层立面铺贴卷材工艺流程：拆除根部临时保护墙→结构面抹找平层→养护→喷涂冷底子油→接铺阴阳角处附加层→铺第一层油毡→铺第二层油毡→(按,设计分层铺设)→砌筑保护墙(保护层) 地下改性沥青油毡(SBS)防水层施工工艺流程：基层清理→涂刷基层处理剂→铺贴附加层→热熔铺贴卷材→热熔封边→做保护层地下高分子合成(三元乙丙)橡胶卷材防水层施工工艺流程：基层清理→聚氨酯底胶配制→涂刷聚氯酯底胶→特殊部位进行增补处理(附加层)→卷材粘贴面涂胶基层表面涂胶→铺贴防水卷材做保护层地下聚氨酯防水涂料冷作业施工工艺流程：基层清理→涂刷底胶→涂膜防水层施工→做保护层砖混结构构造柱、圈梁、板缝支模工艺流程：作业准备→混凝土搅拌→混凝土运输→混凝土浇筑、振捣→混凝土养护框架结构定型组合钢模板的安装与拆除工艺标准安装柱模板工艺流程：弹柱位置线→抹找平层作定位墩→安装柱模板→安柱箍→安拉杆或斜撑→办预检安装剪力墙模板工艺流程：弹线→安门洞口模板→安一侧模板→安另一侧模板→调整固定→办预检安装梁模板工艺流程：弹线→支立柱→调整标高→安装梁底模→绑梁钢筋→安装侧模→办预检安装楼板模板工艺流程：地面夯实→支立柱→安大小龙骨→铺模板→校正标高加立杆的水平拉杆→办预检组合钢木(竹)胶合板模板的安装与拆除工艺标准柱模板安装工艺单块就位组拼工艺流程：搭设安装架子→第一层模板安装就位→检查对角线、垂直和位置→安装柱箍→第二、三等层柱模板及柱箍安装→安有梁口的柱模板→全面检查校正→群体固定单片预组拼柱模板工艺流程：单片预组拼柱组拼→第一片柱模就位→第二片柱模就位用角模连接→安装第三、四片柱模→检查柱模对角线及位移并纠正→自下而上安装柱箍并做斜撑→全面检查安装质量→群体柱模固定墙模板安装工艺：组装前检查→安装门窗口模板→安装第一步模板(两侧) →安装钢楞→调整模板平直→调整模板平直、垂直→安装第二步至顶部两侧模板→安装钢楞调平直→安装穿墙螺栓→安装外钢楞→加斜撑并调模板平直→与柱、墙、楼板模板连接预拼装墙模板工艺流程：安装前检查→安装门窗口模板→一侧墙模吊装就位→安装斜撑→插入穿墙螺栓及塑料套管→清扫墙杂物→安装就位另一侧墙模板→安装斜撑→穿墙螺栓穿过另一侧墙模→调整模板位置→紧固穿墙螺栓→斜撑固定→与相邻模板连接梁模板安装工艺：梁模板单块就位安装工艺流程：弹出梁轴线及水平线并复核→搭设梁模支架→安装梁底楞或梁卡具→安装梁底模板→梁底起拱→绑扎钢筋→安装侧梁模→安装另一侧梁模→安装上下锁口楞、斜撑楞及腰楞和对拉螺栓→复核梁模尺寸、位置→与相邻模板连固梁模板单片预组合模板安装工艺流程：弹出梁轴线及水平线并做复核→搭设梁模支架→预组拼模板检查→底模吊装就位安装起拱→绑扎钢筋→侧模安装→安装侧向支撑或梁卡固定→检查梁口平直模板尺寸→卡梁口卡→与相邻模板连固梁模整体预组合模板安装工艺流程：弹出梁轴线及水平线并做复核→搭设梁模支架→梁模整体吊装就位→梁模与支架连固→复核梁模位置尺寸→侧模斜撑固定→上梁口卡楼板模板安装工艺：搭设支架→安装横纵钢(木)楞→调整楼板下皮标高及起拱→铺设模板块→检查模板上皮标高、平整度楼板、梁模板拆除工艺流程：拆除支架部分水平拉杆和剪力撑→拆除梁连接件及侧模板→下调楼板模板支柱顶翼托螺旋2~3cm，使模板下降→分段分片拆除楼板模板、钢(木)楞及支柱→拆除梁底模板及支撑系统柱子模板拆除工艺：分散拆除工艺流程：拆除拉杆或斜撑→自上而下拆掉(穿柱螺栓)或柱箍→拆除竖楞，自上而下拆钢框竹编模板→模板及配件运输维护分片拆模工艺流程：拆掉拉杆或斜撑→自上而下拆掉柱箍→拆掉柱连接角一侧U形卡，分二片或四片拆离→吊运片模板墙模拆除工艺：墙模分散拆除工艺流程：拆除斜撑→自上而下拆掉穿墙螺栓及外楞→分层自上而下拆除楞及竹编模板→模板及配件运输及维护墙模整体拆除工艺流程：拆除穿墙螺栓→调节三角斜支腿丝框使底脚离开地面→拆除组拼大模板端接缝处连接窄条模板→敲击组拼大模立楞上端，使之脱离墙体→用撬棍撬组拼大模底边肋，使之全部脱离墙体→吊运组拼大模现浇剪力墙结构大模板的安装与拆除工艺标准外板模结构安装大模板工艺流程：准备工作→安正号模板→安装外墙板→安反号模板→固定模板上口→预检外砖模结构安装大模板工艺流程：外墙砌砖→安装正、反号大模板→安装角模→预检全现浇结构安装大模板工艺流程：准备工作→挂外架子→安横墙模板→安纵墙模板→安堵头模板→安外墙侧模板→合模前钢筋隐检→安外墙外侧模板→预检密肋楼板模壳的安装与拆除模壳模板安装的操作工艺(以主次木楞支撑体系为例)流程：安装支架→安装主次木楞→调整密肋梁底标高及起拱→安装模壳→质量检验模壳模板拆除的操作工艺流程：拆除角钢→拆起模壳→拆除支架钢筋绑扎与安装工程操作工艺流程：划钢筋位置线→运钢筋到使用部位→绑底板及梁钢筋→绑墙钢筋构造柱钢筋绑扎工艺流程：预绑构造柱钢筋骨架→修整底层伸出的构造柱塔接筋→安装构造柱钢筋骨架→绑扎搭接部位箍筋圈梁钢筋的绑扎工艺流程：画钢筋位置线→放圈梁受力筋→穿箍筋→绑扎箍筋板缝钢筋绑扎工艺流程支护缝模板→预制板端头预应力锚固筋向上弯成45°→放通长水平构造筋→与板端锚固筋绑扎剪力墙结构大模板墙体钢筋绑扎工艺标准剪力墙钢筋现场绑扎工艺流程：修改预留搭接筋→绑立筋→绑横筋→绑拉筋或支撑筋剪力墙采用预制网片的绑扎工艺流程修理预留搭接筋→临时固定网片→绑扎根部钢筋→绑门窗洞加筋→绑拉筋或支撑筋现浇框架结构钢筋绑扎工艺标准绑柱子钢筋工艺流程：套柱箍筋→搭接绑扎竖向受力筋→画箍筋间距线→绑箍筋绑剪力墙钢筋工艺流程：立2～4根竖筋→画水平障距→绑定位横筋→绑其余横筋→绑其余横竖筋梁钢筋绑扎工艺流程：模绑扎：画主次梁箍筋间距→放主梁次梁箍筋→穿主梁底层纵筋及弯起筋→穿次梁底层纵筋并与箍筋固定→穿主梁上层纵向架立筋→按箍筋间距绑扎→穿次梁上层纵向钢筋→按箍筋间距绑扎模外绑扎(先在梁模板上口绑扎成型后再入模)：画箍盘间距→在主次梁模板上口铺横杆数根→在横杆上面放箍筋→穿主梁下层纵筋→穿次梁下层钢筋→穿主梁上层钢筋→按箍筋间距绑扎→穿次梁上层纵筋→按箍筋间距绑扎板钢筋绑扎工艺流程：清理模板→模板上画线→绑板下受力筋→绑负弯短钢筋楼梯钢筋绑扎工艺流程：划位置线→绑主筋→绑分布筋→绑踏步筋双钢筋叠合板钢筋绑扎工艺流程图：检查支座及板缝硬架支模上平标高→画叠合板位置线→吊装叠合板→调整支座处叠合板搁置长度→整理叠合板甩出钢筋钢筋接头钢筋手工电弧焊工艺流程：检查设备→选择焊接参数→试焊作模拟试件→送试→确定焊接参数→施焊→质量检验水平钢筋窄间隙焊工艺流程检查设备→选择焊接参数→试焊作模拟试件→送试→确定焊接参数→施焊→质量检验钢筋气压焊工艺流程：检查设备、气源→钢筋端头制备→安装焊接夹具和钢筋→试焊、作试件→施焊→卸下夹具→质量检查钢筋闪光对焊工艺流程：检查设备→选择焊接工艺及参数→试焊、作模拟试件→送试→确定焊接参数→焊接→质量检验连续闪光对焊工艺过程：闭合电路→闪光(两钢筋端面轻微接触) →连续闪光加热到将近熔点(两钢筋端面徐徐移动接触) →带电顶锻→无电顶锻预热闪光对焊工艺过程：闭合电路→断续闪光预热(两钢筋端面交替接触和分开) →连续闪光加热到将近熔点(两钢筋端面徐徐移动接触) →带电顶锻→无电顶锻闪光一预热闪光对焊工艺过程：闭合电路→一次闪光闪平端面(两钢筋端面轻微徐徐接触) →连续闪光预热(两钢筋端面交替接触和分开) →二次连续闪光加热到将近熔点(两钢筋端面徐徐移动接触) →带电顶锻→无电顶锻钢筋电渣力焊工艺工艺流程：检查设备、电源→钢筋端头制备→选择焊接参数→安装焊接夹具和钢筋→安放铁丝球(也可省去)→安放焊剂灌、填装焊剂→试焊、作试件→确定焊接参数→施焊→回收焊剂→卸下夹具→质量检查电渣压力焊的工艺过程：闭合电路→引弧→电弧过程→电渣过程→挤压断电带肋钢筋径向挤压连接工艺流程：钢套筒、钢筋挤压部位检查、清理、矫正→钢筋端头压接标志→钢筋插入钢套筒→挤压→检查验收锥螺纹钢筋接头工艺流程：钢筋下料→钢筋镦粗钢筋套丝→接头单体试件试验→钢筋连接→质量检查砖混结构、构造柱、圈梁、板缝等混凝土施工工艺流程：作业准备→混凝土搅拌→混凝土运输→混凝土浇筑、振捣→混凝土养护剪力墙结构大模板普通混凝土施工工艺流程：作业准备→混凝土搅拌→混凝土运输→混凝土浇筑、振捣→拆模、养护全现浇结构(大模板)轻骨料混凝土施工工艺流程作业准备→材料计量→搅拌→运输→浇筑→振捣→养护现浇框架结构混凝土浇筑施工工艺流程；作业准备→混凝土搅拌→凝土运输→柱、梁、板、剪力墙、楼梯混凝土浇筑与振捣→养护双钢筋叠合板安装施工工艺流程：检查支座及板缝硬架支模上平标高→画叠合板位置线→吊装叠合板→调整支座处叠合板搁置长度→整理叠合板甩出钢筋构件安装工程预应力短向圆孔板安装工艺流程：抹找平层或硬架支模→画板位置线→吊装楼板→调整板位置→绑扎或焊接锚固筋预应力实心整间大楼板安工艺流程：抹砂浆找平层或硬架支模→吊装大楼板→调整板位置→整理绑扎钢筋预制钢筋混凝土框架结构构件安装工艺流程：柱吊装(校正→定位→焊接) →梁吊装(校正→主筋焊接) →梁柱节点核心区处理→剪力墙施工→板安装预制外墙板安装工艺流程：抹找平层→外墙板就位→外墙板临时固定→插油毡条、聚苯条、塑料条→插节点构造钢筋→键槽钢筋焊接，浇注混凝土→外墙板底部捻干硬性水泥砂浆→拆除外墙板临时支撑预制外墙板构造防水施工工艺流程：做立缝防水→做平缝防水→做十字缝防水→其他部位防水→淋水试验预制楼梯、休息板及垃圾安装工艺流程：浇水泥浆→安装休息板→安装楼梯段→焊接→灌缝→安垃圾道预制阳台、雨罩、通道板安装工艺流程坐浆→吊装→调整→焊接→浇长混凝土预制钢筋混凝土隔墙板安装工艺流程：安装就位→检查、校正→支撑、加固→焊接固定→捻缝加气混凝土条板安装工艺流程：弹位置线→处理条板的长、宽尺寸→清理安装位置上下端→浇筑混凝土带→弹条板安装分块线→安装条板预应力混凝土工程预应力后法拉施工工艺流程：检查构件(或块体)↓预应力筋制作→穿预应力筋↓锚具检验→安装具及拉设备拉设备预检↓拉↓孔道灌浆→制作水泥浆试块↓起吊←压水泥浆试块无粘结预应力施工工艺流程：施工准备→梁、板模板支搭→非预应力下钢筋铺放、绑扎→无粘结预应力筋铺放、端部节点安装→非预应力上钢筋铺放、绑扎→无粘结预应力起拱、绑扎→隐检验收→混凝土浇筑及振捣→混凝土养护→拉→端部处钢结构工程钢结构手工电弧焊焊接工艺流程作业准备→电弧焊接(平焊、立焊、横焊、仰焊) →焊缝检查扭剪型高强螺栓连接工艺流程：作业准备→选择螺栓并配套→接头组装→安装临时螺栓→安装高强螺栓→高强螺栓紧固→检查验收大六角高强度螺栓连接工艺流程：作业准备→接头组装→安装临时螺栓→安装高强螺栓→高强螺栓紧固→检查验收钢屋架制作工艺流程：加工准备及下料→零件加工→小装配(小拼) →总装配(总拼) →屋架焊接→支撑连接板，檩条、支座角钢装配、焊接→成品检验→除锈、油漆、编号钢屋架安装工艺流程：作业准备→屋架组拼→屋架安装→连接与固定→检查、验收→除锈、刷涂料钢网架结构拼装工艺流程：作业准备→球加工及检验→杆加工及检验→小拼单元→中拼单元→焊接→拼装单元验收钢网架结构安装工艺流程：放线、验线→安装下弦平面网络→安装上弦倒三角网络→安装下弦正三角网络→调整、紧固→安装屋面帽头→支座焊接、验收焊接球地面安装高空合拢法工艺流程：放线、验线→安装平面网格→安装立体网格→安装上弦网格→网架整体提升→网架高空合拢→网架验收钢结构防腐涂装工艺流程：基面清理→底漆涂装→面漆涂装→检查验收钢结构防火涂料涂装工艺流程：作业准备→防火涂料配料、搅拌→喷涂→检查验收砖基础砌筑工艺流程：拌制砂浆→确定组砌方法→排砖撂底→砌筑→抹防潮层一般砖砌体砌筑工艺流程：砂浆配合比→计量排砖撂底盘角组砌方法作业准备砖浇水砂浆搅拌砌砖验收测量放线立皮数杆挂线料石砌筑工艺流程：砂浆搅拌→作业准备→试排撂底→砌料石→验评中型砌块砌筑工程施工工艺流程：墙体放线→制备砂浆→砌块排列→铺砂浆→砌块就位→校正→砌块浇水砂筑镶砖→竖缝灌砂浆→勒缝空心砖砌筑工艺流程：确定开挖的顺序和坡度→分段分层平均下挖→修边和清底地面与楼面工程炉渣垫层施工工艺流程：基层处理→炉渣过筛与水闷→找标高、弹线、做找平墩→基层洒水湿润、拌合炉渣→铺炉渣垫层→刮平、滚压→养护混凝土垫层施工工艺流程：基层处理→找标高、弹水平控制线→混凝土搅拌→铺设混凝土→振捣→找平→养护粒混凝土垫层施工工艺流程：基层处理→找标高弹水平控制线→粒过筛、水闷→搅拌→铺设粒混凝土→养护细石混凝土地面施工工艺流程：找标高、弹面层水平线→基层处理→洒水湿润→抹灰饼→抹标筋→刷素水泥浆→浇筑细石混凝土→抹面层压光→养护水泥砂浆地面施工工艺流程：基层处理→找标高、弹线→洒水湿润→抹灰饼和标筋→搅拌砂浆→刷水泥浆结合层→铺水泥砂浆面层→木抹子搓平→铁抹子压第一遍→第二遍压光→第三遍压光→养护现制水磨石地面施工工艺流程：基层处理→找标高→弹水平线→铺抹找平层砂浆→养护→弹分格线→镶分格条→拌制水磨石拌合料→涂刷水泥浆结合层→铺水磨石拌合料→滚压、抹平→试磨→粗磨→细磨→磨光→草酸清洗→打蜡上光预制水磨石地面施工工艺流程：基层处理→定线→水磨石板浸水→砂浆拌制→基层洒水及刷水泥浆→铺水泥砂浆结合层及预制水磨石板→养护灌缝→贴镶踢脚板→酸洗打蜡瓷锦砖地面施工工艺流程：清理基层、弹线→刷水泥素浆→水泥砂浆找平层→水泥浆结合层→铺贴瓷锦砖→修理→刷水、揭纸→拨缝→灌缝→养护塑料板地面施工工艺流程：基层处理→弹线→试铺→刷底子胶→铺贴塑料地面→铺贴塑料踢脚板→擦光上蜡活动地板施工工艺流程：基层处理→找中、套方、分格、弹线→安装支座和横梁组件铺设活动地板面层→清擦和打虹石、花岗石及碎拼石地面施工艺流程：准备工作→试拼→弹线→试排→刷水泥浆及铺砂浆结合层→铺石板块(或花岗石板块) →灌缝、擦缝→打蜡石(或花岗石)踢脚板工艺流程①：粘贴法：找标高水平线→水泥砂浆打底→贴石踢脚板→擦缝→打蜡灌浆法找标高水平线→拉水平通线→安装踢脚板→灌水泥砂浆→擦缝→打蜡碎拼石面层施工工艺流程：挑选碎块石→弹线试拼→基层清理→扫水泥素浆→铺砂浆结合层→铺石碎块→灌缝→磨光打蜡缸砖、水泥花砖、通体砖地面施工工艺流程：基层处理→找标高、弹线→抹找平层砂浆→弹铺砖控制线→铺砖→勾缝、擦缝→养护→踢脚板安装预制混凝土板块和水泥方砖路面铺设施工工艺流程：灰土垫层→找标高、拉线→马路牙子→铺砌路面砖→灌缝长条、拼花硬木地板施工工艺流程：厕、浴间涂膜防水施工工艺标准安装木搁栅→钉木地板→刨平→净面细刨、磨光→安装踢脚板厕、浴间涂膜防水施工工艺标准聚氨酯防水涂料施工工艺流程：清扫基层→涂刷底胶→细部附加层→第一层涂膜→第二层涂膜→第三层涂膜和粘石渣→防水层试水→防水层验收氯丁胶乳沥青防水涂料施工工艺流程：基层处理→涂刮氯丁胶乳沥青水腻子→刮第一遍涂料→细部构造和加强层→铺贴玻璃丝布(或无纺布)同时刷二遍涂料→刷第三遍涂料→刷第四遍涂料→蓄水试验→防水层验收SBS橡胶改性沥青防水涂料施工工艺流程：基层处理→涂刷第一遍涂料→细部处理一布二涂→蓄水试验→防水层验收地毯铺设施工工艺流程：基层处理→弹线、套方、分格、定位→地毯剪裁→钉倒刺板挂毯条→铺设衬垫→铺设地毯→细部处理及清理木门窗安装工艺流程弹线找规矩→决定门窗框安装位置→决定安装标高→掩扇、门框安装样板→窗框、扇、安装→门框安装→门扇安装钢门窗安装工艺流程：划好门窗安装位置及标高→运门窗口扇→立钢门窗→木楔临时固定→按水平线复核安装标高，按中线复核安装位置→焊接固定→堵洞→装五金配件→装玻璃→刷油漆→装纱扇→刷油漆铝合金门窗安装工艺流程弹线找规矩→门窗洞口处理→门窗洞口埋设连接铁件→铝合金门窗拆包检查→按图纸编号运至安装地点→检查铝合金保护膜→铝合金门窗安装→门窗口四周嵌缝、填保温材料→清理→装王金配件→安装门窗密封条→质量检查→纱扇安装涂色镀锌钢板门窗安装工艺流程：弹线找规矩→门窗洞口处理→门窗洞口预埋铁件的核查→拆包检查门窗质量→按图纸编号运安装地点→涂色镀锌钢板门窗安装→门窗四周嵌缝、填保温材→清理→质量检验→成品保护硬PVC塑料门窗安装工艺流程：弹线找规矩→门窗洞口处理→安装连接件的检查→塑料门窗外观检查→按图示要求运到安装地点→塑料门窗安装→门窗四周嵌缝→安装五金配件→清理装饰工程抹灰工程墙抹石灰砂浆工艺流程：墙面浇水→吊垂直抹灰饼→抹水泥踢脚或墙裙→做护角→抹水泥窗台→墙面充筋→抹砂子灰→抹罩面灰抹水泥砂浆工艺流程：门窗框四周堵缝(或外墙板竖横缝处理) →墙面清理→浇水润湿墙面→吊垂直、套方、抹灰饼、充筋→弹灰层控制线→基层处理→抹底层砂浆→弹分格线→粘分格条→抹罩面灰→起条、勾缝→养护加气混凝土条板墙面抹灰工艺流程：基层处理→洒水润湿→贴灰饼、冲标筋→抹水泥踢脚板→抹门窗口水泥砂浆护角→抹底子灰→喷洒头遍防裂剂→修抹墙面上的箱、槽孔洞→抹罩面灰→喷洒二遍防。

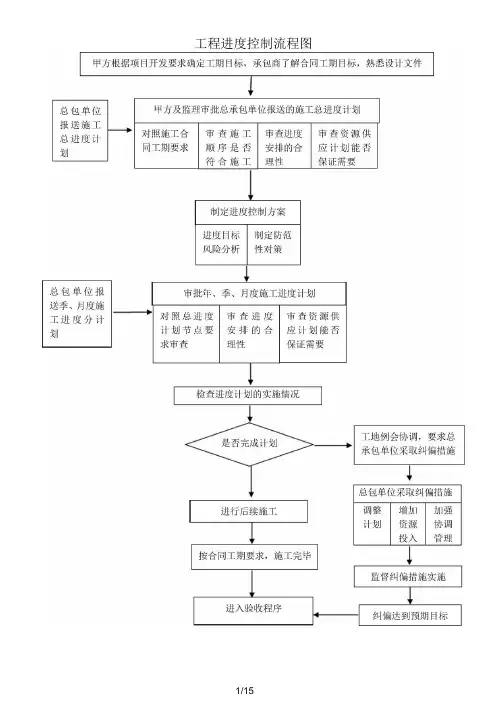

工程进度控制流程图
单位工程竣工验收备案流程图
工程材料、构配件、设备质量控制流程图
隐蔽工程验收流程图
该部位已质量检验评定合格并签认施工单位报送《隐蔽工程报验申请表》
可进行下到工序施工
工程变更处理流程图
6/15
费用索赔处理流程图
工序质量验收流程图
8/15
分部分项工程质量控制工作流程图
施工组织设计审核工作程序
质量控制工作流程
11/15
施工测量流程图
12/15
13/15
14/15
项目管理流程图
目录
1. 工程进度控制流程图
2. 单位工程竣工验收备案流程图
3. 工程材料、构配件、设备质量控制流程图
4. 隐蔽工程验收流程图
5. 工程变更处理流程图
6. 费用索赔处理流程图
7. 工序质量验收流程图
8. 分部分项工程质量控制工作流程图
9. 施工组织设计审核工作程序
10. 质量控制工作流程
11. 施工测量流程图
15/15。

工程施工各个流程图一、项目准备阶段在工程施工开始之前，必须进行充分的项目准备工作，包括项目立项、设计方案制定、招投标、合同签订等。

1. 项目立项项目立项是工程施工的第一步，需要明确项目的目标、规模、内容和投资预算。

项目批准后，方能正式启动工程施工。

2. 设计方案制定设计方案制定是工程施工的关键环节，需要根据项目要求和技术标准进行设计，确保项目能够按时、按质、按量完成。

3. 招投标招投标是选择合适承包商的重要环节，需要在遵守相关法律法规的前提下，公开招标，选择符合要求的承包商进行合作。

4. 合同签订合同签订是工程施工的最后一道手续，需要明确双方的权利和义务，以保证工程施工顺利进行。

二、施工准备阶段施工准备阶段是工程施工的重要环节，需要做好各项准备工作，包括场地准备、施工设备准备、材料采购等。

1. 场地准备场地准备是工程施工的基础工作，需要确保施工现场具备安全、通风、卫生等必要条件。

2. 施工设备准备施工设备准备是工程施工的关键环节，需要准备好各种施工设备和工具，确保施工进度顺利进行。

3. 材料采购材料采购是工程施工的基础保障，需要选择正规渠道采购符合标准的材料，保证工程质量。

三、施工阶段施工阶段是工程施工的核心环节，包括施工进度控制、质量控制、安全保障等。

1. 施工进度控制施工进度控制是工程施工的基本要求，需要制定合理的施工计划，按时完成各项工程任务。

2. 质量控制质量控制是工程施工的核心内容，需要严格执行设计方案、技术规范和验收标准，确保工程质量达标。

3. 安全保障安全保障是工程施工的首要任务，需要落实安全责任制度，加强安全教育培训，预防事故发生。

四、竣工验收阶段竣工验收阶段是工程施工的最后阶段，需要进行工程验收、结算，并办理竣工手续。

1. 工程验收工程验收是工程竣工的关键环节，需要按照设计方案和技术规范进行验收，确保工程质量合格。

2. 结算结算是工程施工的重要环节，需要按照合同约定，核实工程量，结清工程款项。

.工程建筑施工工艺流程图钻孔灌注桩施工工艺流程图一、施工准备定位测量埋设护筒护筒准备就位制备泥浆钻机孔测量孔深钻孔成孔验孔钢筋实验清专业资料．.制作钢筋骨架钢筋骨架就位设立导管拔护筒制备试件桩基检测系梁（承台）施工工艺流程图二、测放系梁（承台）平面位置基坑周边设排水沟基坑开挖基坑排水专业资料．.破除桩头处理桩身质量检测、桩位复核处理基坑浇垫层注系梁（承台）模板安装系梁（承台）中线测放钢筋装安钢筋抽检、加工浇注系梁（承台）砼砼拌砼养护、模板拆卸和基坑回填试件制备专业资料．.墩柱施工工艺流程图三、钢筋绑扎墩柱模板支搭浇注墩柱砼专业资料．.养生四、墩身、桥台施工工艺流程图场地平整测量定位钢钢筋筋制备作料砼专业资料运试备验输料．.安装钢筋骨架下道工序`五、盖梁（台帽）施工工艺流程图专业资料．.施工准备测量放样安装牛腿或台背土平整料砼备料专业资料．.生养砼备模板拆除料六、下道工序六、先张法空心板梁预应力施工工艺流程图制作台座底模安装预应力筋拉张钢筋制作安装钢筋专业资料．.模板制作安装侧模端模钢筋模板检查浇注砼制作试件护养测砼强度起吊移梁下道工序七、后张法空心板梁预应力施工工艺流程图场地平整、制作底模安装钢筋钢筋制作专业资料．.安装预应力管道及铺垫板养护安装预应力钢筋测砼强度拉张压浆、封锚专业资料．.起吊移梁八、空心板梁吊装施工工艺流程图施工准备测量放样支座安装支座验收专业资料．.空心伴梁就位验收浇注接头砼生养下道工序九、箱梁安装施工工艺流程图施工准备测量放样专业资料．.支座安装支座验收箱梁就位验收波纹管设置穿束浇注接头砼养生负弯距区张拉压浆专业资料．.下道工序十、架桥机架梁施工工艺流程图施工准备架桥机拼装纵移轨道铺设.横移梁精确对位每片梁架设下孔梁架设十一、现浇连续箱梁施工工艺流程图.底模支架搭设装浇注砼制作砼试块护养钢筋制作顶板钢筋绑扎制作砼试块浇注砼护养专业资料．.挂篮移动就位正测量挠度控制提供标高模校底外侧模、悬臂板就位模板修理、调整安装底、腹板钢筋工加钢筋预应力筋加工、三通管加工安装竖向预应力筋波纹管内模、顶板、底板就位调整模板安装顶板钢筋、横向预应筋、纵向波纹管材料加工制作安装头、端模专业资料．.浇注砼钢筋抽检、加工穿纵向预应力筋预应力张拉、压浆预应力张拉、压浆十三、桥面砼铺装层施工工艺流程图测量放线清洗梁面绑扎钢筋网制备泥浆绑扎砂浆垫块制作垫块量测标注超高值标记专业资料．.检验合格捣振人工抹面毛拉护养十四、路基素土填筑施工工艺流程图测量放样专业资料．.清表工作填前碾压压实度检测合格检查厚度试验段上土监理签认整平碾压压实度检测合格路基填筑专业资料．.排水处理边坡修整十五、路基灰土填筑施工工艺流程图测量放样清表工作原地翻松洒布石灰合格拌和均匀、整平监理签认专业资料．.合格检查灰剂量压碾压实度检测合格路基填筑排水处理边坡修整下一层施工 十六、二灰土底基层施工工艺流程图路基清扫混合料试验 测量放样专业资料． .混合料试拌 试验段摊铺静压轻振碾压重振碾压平整度、标高检查压静质量检查生养专业资料．.十七、二灰土拌和工艺流程图石灰石灰符合规定技术要求充分消解或生石灰粉料堆装载机上料有棚料库或料堆符合设计要求下料斗有棚料库或料堆装载机上料装载机上料下料斗下料斗专业资料．.稳定土拌和站料出十八、水稳碎石基层施工工艺流程图底基层验收测量放样混合料试验混合料试拌试验段摊铺专业资料．.压静轻振碾压重振碾压平整度、标高检查压静压实度检测压实度合格生养十九、路面面层施工工艺流程图专业资料．.基层交验试验资料测量放样混合料摊铺压静轻振碾压重振碾压平整度、标高检查专业资料．.压静压实度检测压实度合格二十、水泥砼面板施工工艺流程图施工准备测量放样基准线准备砼拌和基准线设置砼运输料砼布专业资料．.制作试件摊砼铺接缝、传力杆设置路面修理抗滑构造施工养生缝填二十一、泥灰结碎石路面施工工艺流程图路基清理专业资料．.测量放样混合料试验上素土混合料试件虚铺、标高检查洒布石灰翻拌均匀整平检测灰剂量洒布碎石压碾专业资料．.质量检查生养二十二、盖板涵施工工艺流程图测量放线基坑开挖地基承载力检测换填碎石支基础模板混凝土拌制浇注基础混凝土混凝土运输支墙身模板专业资料．.浇注墙身混凝土混凝土检测混凝土养生台背回填二十三、钢筋砼圆板涵施工工艺流程图测量定位专业资料．.基坑开挖铺筑垫层涵管制备管节运输安装砼管节沉降缝护养浇注包封砼浇注洞口砼台背分层填筑专业资料．.二十四、箱涵和箱通施工工艺流程图施工准备.绑扎侧板顶板钢筋支侧板顶板模板砼检测浇注砼砼、砂浆检测帽石和锥体施工二十五、护坡砌筑施工工艺流程图台背回填原材料报验开工报告审批。

(完整)施工工序流程图编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)施工工序流程图）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整)施工工序流程图的全部内容。

模板工钢筋工混凝土土石方工基础分部施工:施工准备开工熟悉图材料准备机具准备施工准技术、劳力准备开工准备:一、立项二、环评、安评三、委托设计院做平面方案四、 规划、消防窗口总平面方案审批 五、 出蓝图六、 建设用地规划许可证七、单体建筑物三个以上设计方案 八、设计方案审批 九、出施工图十、 建设工程规划许可证主体分部施工:主体子分部：二次结构施工装饰分部：内外墙抹灰 防水工地面工门窗工内外涂五金、玻璃安装竣工验收竣工清理成品保护水、调式、屋面工程灯具安装其他安水电安安装（布十一、图纸审查十二、建筑工程消防施工图审核十三、建设工程招标十四、安全监督手续十五、质量监督手续十六、施工许可证十七、开工建设出让国有土地使用权设定登记1）土地登记申请书2）国有建设用地使用权出让合同及政府批复元件3）建设用地规划许可证原件及复印件4）建设用地使用权出让金及契税缴纳证明5）营业执照及组织机构代码证原件及复印件6）法定代表人及委托代理人身份证明原件及复印件7）地籍测量的数据及图件建设用地规划许可证1)建设用地规划许可证申报表2）建设项目的有效计划批准文件3）已经批准的建设项目选址意见书和项目用地规范图4）规划设计条件及附图5)划拨土地证明或土地出让、转让合同6）已批准的总平面图建设工程规划许可证1)建设工程规划许可证申请表2)经办人身份证及复印件3）计划批文4）土地权属证明文件5）施工图三套（含建设项目总施工图、建筑单体施工图、工程定位图及竖向设计、管线综合、绿化及做法施工图）6)方线（测绘)资料7）申报材料相应的电子文档光盘施工图设计审查1)施工图审查设计任务委托书、申请书2)施工图图纸4套3)建筑工程规划许可证4）工程勘察报告技术审查任务委托书建筑工程消防施工图审核1)建筑工程全套施设计图纸、技术性审查报告2）建筑工程消防设计防火审核申报表3)申请人身份证明(身份证复印件、法人、其它组织的营业执照或组织机构代码证书复印件）4）设计单位资质证明5）总平面定位图建设工程施工项目招标审批1）立项批文2)建设工程施工许可证3）建设工程施工图设计审查备案书工程质量监督手续1）建设工程质量监督登记表2）勘察、设计、施工、监理单位中标通知书3）勘察、设计、施工、监理合同建设工程安全监督1）建筑施工企业安全生产许可证2）建设工程施工合同3)工程中标通知书4）施工现场总平面布置图和临时设施规划方案5)施工组织设计6）工程项目负责人、安全管理人员安全生产考核合格证书7）特种作业人员有效上岗证8）建设单位安全监督人员和监理单位监理人员花名册9)从业人员参加意外伤害保险证明10）建筑工程安全报监书11)市建设工程项目安全生产责任书建筑工程施工许可证1)建筑工程施工许可申请表2）土地使用权证3)建设用地规划许可证、建设工程规划许可证4)建设工程施工合同或中标通知书5）施工图设计审查备案证明6）消防设计审查证明7）工程质量监督手续8）施工安全监督备案资料9）建设工程委托监理合同及备案证明10)墙改基金缴纳证明11）建设单位无拖欠工程款及已缴纳农民工保证金证明竣工验收：消防验收1）建筑工程消防验收申报表2)申请人身份证明(身份证复印件、法人、其它组织的营业执照或组织机构代码证书复印件）3)消防电气安全检查检测报告书4）施工单位、监理单位资质证明5）建筑消防设施、防火材料等合格证明6)产品内部装修检测报告7)审核意见书工程竣工规划验收1）建筑工程规划验收申报表2）与实际相符的建设工程竣工图纸；1：500竣工测量图（建筑物周围30-50米范围内)必须采用全市同意的80坐标系和85黄海高程系统3）现状照片（四个方向及周围环境）4）消防部门验收意见5)其它指定提供的相关验收材料（包括:建设用地规划许可证及附图、工程规划许可证、施工许可证、建设项目放线、验线、验槽通知单等)6）申报材料相应的电子文档光盘建筑节能专项验收1)山东省节能建筑认定申请表2）工程缴纳新型墙体材料专项基金发票3）节能工程设计文件4)节能设计审查备案书5）建筑维护结构热工性能现场检测报告6）新型墙体材料和建筑节能技术与产品复检报告、产品合格证、山东省新型墙体材料建筑节能技术产品认定书、市新型墙体材料建筑节能技术产品登记证明以及进货原始凭证7）建筑节能施工和监理资料竣工验收备案1）建设工程竣工验收备案表2）建设工程竣工验收报告3)建设工程质量监督报告4）建设单位竣工验收通知单5)施工许可证6）施工图设计审查意见7）施工单位出具的工程质量竣工报告8）监理单位出具的工程质量检查报告9）勘察单位出具的工程质量检查报告10）设计单位出具的工程质量检查报告11)规划部门出具的证明文件或准许使用文件12）法律规定应当由消防部门出具的对大型人员密集场所和其他特殊建设工程验收合格的证明文件13）环保部门出具的证明文件或准许使用文件14）建筑节能部门出具的证明文件或准许使用证明15）燃气安全部门出具的证明文件或准许使用证明16）建筑企业养老保障金管理办公室出具的证明文件17）工程建设标准造价管理部门出具的竣工结算证明文件18)城建档案管理机构出具的《建设工程竣工档案验收证明书》19）工程款支付证明20）无拖欠行为证明21)施工单位签署的工程质量保修书22）住宅工程还应提交《住宅质量保证书》、《住宅使用说明书》23）建设工程质量检测报告和功能性实验资料24）建设单位前来办理备案人员委托书工程施工主要工序质量控制图附表1：独立钢筋砼基础施工工艺流程附表2：模板工程质量控制程序附表3：钢筋绑扎工程质量控制程序附表4:钢筋焊接工程质量控制程序附表7:室内一般抹灰工程质量控制程序附表8:屋面防水工程质量控制程序附表9：电气工程施工流程图附表10：给水排水工程施工流程图施工流程图。

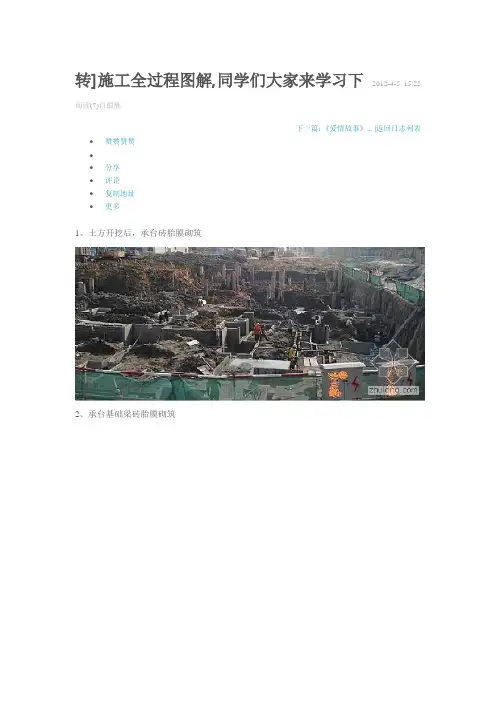

转]施工全过程图解,同学们大家来学习下2012-4-5 15:25阅读(7)自银辉下一篇：《爱情故事》... |返回日志列表•赞赞赞赞••分享•评论•复制地址•更多1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。

注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。

有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。

12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。

18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。

还有个别木方挑头太长了。

27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。

33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。

34、消防喷淋管施工中35、楼面模板施工完毕。

呵呵，柱箍筋堆得太高了。

施工工作流程图一、施工准备1、领取开工报告2、现场勘查3、施工组织设计交底4、现场布置及准备5、劳动力组织及技术准备6、材料组织及预制加工件准备7、机械设备组织及安装调试8、施工用水、电、路等组织及供应保证二、施工阶段1、定位放线2、基础开挖及验槽3、基础垫层施工4、基础钢筋绑扎及模板支设5、基础混凝土浇筑及养护6、主体结构钢筋绑扎及模板支设7、主体结构混凝土浇筑及养护8、结构安装工程（如构件吊装、预制楼梯、预制外墙等）9、砌筑工程（如墙体砌筑、内外墙抹灰等）10、屋面工程（如屋面防水、保温等）11、外墙装饰工程（如外墙砖、涂料等）12、内墙装饰工程（如涂料、裱糊等）13、楼地面工程（如地面找平、地板砖等）14、门窗安装工程（如门窗制作、安装等）15、卫生洁具安装工程（如洁具安装、给排水安装等）16、其他零星工程（如栏杆、百叶窗等）三、竣工验收阶段1、自检自查及整改缺陷2、分包工程报验及总结评价3、工程资料整理归档施工管理工作流程图一、施工管理概述施工管理是建筑工程中至关重要的一环，它涵盖了从施工准备到竣工验收的整个过程。

通过对施工过程的科学管理和有效控制，确保工程质量、进度和成本目标的实现。

二、施工管理流程图以下是一个典型的施工管理工作流程图：1、施工准备阶段（1）项目立项：确定工程项目的可行性和投资计划。

（2）设计阶段：进行工程设计，包括方案设计、扩初设计和施工图设计。

（3）招标阶段：根据设计方案进行招标，选择合适的施工单位。

（4）签订合同：与中标单位签订施工合同，明确双方的权利和义务。

（5）施工图交底：组织设计单位向施工单位进行施工图交底，明确施工要求和注意事项。

2、施工阶段（1）施工现场布置：进行施工现场的布置，包括临时设施、材料堆放等。

（2）人员组织：组织施工人员进场，并进行安全和技术交底。

（3）材料进场：根据施工计划，组织材料进场，并进行验收和存放。

（4）施工过程控制：对施工质量、进度和成本进行控制，确保工程目标的实现。

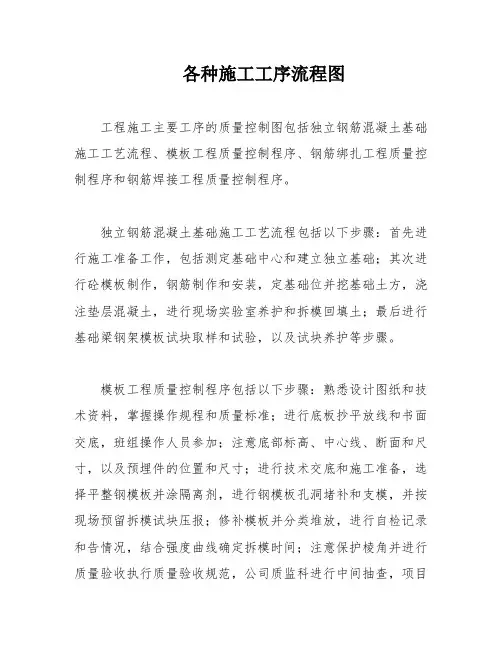

各种施工工序流程图工程施工主要工序的质量控制图包括独立钢筋混凝土基础施工工艺流程、模板工程质量控制程序、钢筋绑扎工程质量控制程序和钢筋焊接工程质量控制程序。

独立钢筋混凝土基础施工工艺流程包括以下步骤：首先进行施工准备工作，包括测定基础中心和建立独立基础；其次进行砼模板制作，钢筋制作和安装，定基础位并挖基础土方，浇注垫层混凝土，进行现场实验室养护和拆模回填土；最后进行基础梁钢架模板试块取样和试验，以及试块养护等步骤。

模板工程质量控制程序包括以下步骤：熟悉设计图纸和技术资料，掌握操作规程和质量标准；进行底板抄平放线和书面交底，班组操作人员参加；注意底部标高、中心线、断面和尺寸，以及预埋件的位置和尺寸；进行技术交底和施工准备，选择平整钢模板并涂隔离剂，进行钢模板孔洞堵补和支模，并按现场预留拆模试块压报；修补模板并分类堆放，进行自检记录和告情况，结合强度曲线确定拆模时间；注意保护棱角并进行质量验收执行质量验收规范，公司质监科进行中间抽查，项目部和班组进行自检，注意二次支模接缝；最后进行拆模，梁和板底部按规定起拱，要有足够风度并防止胀模，与钢筋和混凝土工序交接检查，浇灌混凝土时留人看模，清理现场并文明施工，进行质量验收记录和施工记录，以及预埋件隐蔽记录资料整理等步骤。

钢筋绑扎工程质量控制程序包括以下步骤：熟悉设计图纸和技术资料，掌握操作规程和质量标准，检查脚手架和脚手板；用标识牌标识钢筋的检测情况，制定和审核钢筋配料表；钢筋应平直且无局部曲折，Ⅰ级钢筋末端应作180弯钩，下料后按不同型号挂牌，不允许加热弯曲；进行书面交底，班操作人员参加，项目部和班组进行自检，公司质监科和监理公司进行中间检查，控制保护层厚度，注意检查钢筋数量和位置，接头不留在同一位置；提供钢筋合格证和复验报告，进行钢筋代换签证单和现场绑扎安装，与模板工序交接检查，办理隐蔽验收签证手续，浇灌混凝土时留人看钢筋，执行质量验收规范，不合格的进行处理（返修），进行自检记录和质量验收记录，清理现场并文明施工，进行隐蔽签证记录、施工记录和钢筋取样见证记录等步骤。

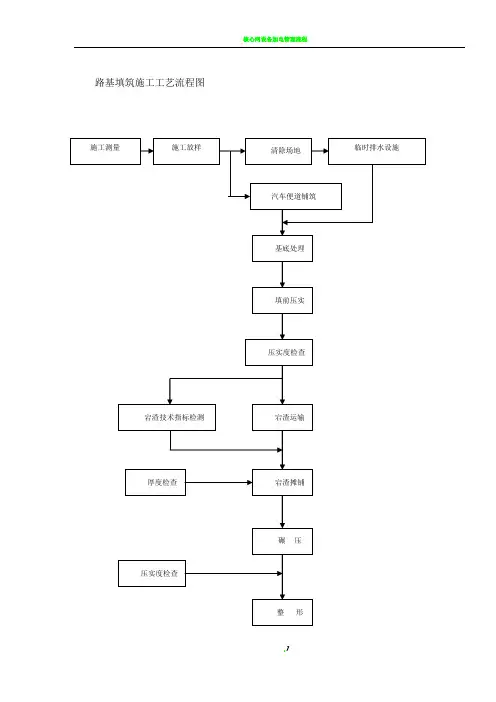

路基填筑施工工艺流程图
路基填筑施工工艺流程图
塑料排水板施工工艺流程图
水泥搅拌桩施工工艺流程图
粉喷桩施工工艺流程图
集水井工程施工工艺流程图
挡墙工程施工工艺流程图
浆砌边沟施工工艺流程图
圆管涵施工工艺流程图
盖板涵施工工艺流程图
箱涵通道工程施工工艺流程图
级配碎石施工工艺流程图
填隙碎石施工工艺流程图
级配砂砾施工工艺流程图
二灰碎石基层施工工艺流程图
水泥稳定碎石底基层施工工艺流程图
水泥稳定砂砾基层施工工艺流程图
水泥稳定砂砾底基层施工工艺流程图
水泥砼面层施工工艺流程图
沥青面层施工工艺流程图
路堤工艺流程框图
粉煤灰路堤工艺流程框图
填石路堤艺流程框图
土质路基的压实填土路堤压实施工工序流程
挖方路基施工艺流程框图
石方路基爆破开挖工艺流程框图
振实碎石（砂）桩工艺流程框图
石灰工业废渣的集中拌和流程
钻孔灌注桩基础施工工艺流程图
砂：石子：水泥：水
墩、台扩大基础施工工艺流程图
立柱浇筑施工工艺流程图
盖梁浇筑施工工艺流程图
板梁预制施工工艺流程图
后张法预应力空心板施工工艺流程图
先张法预应力空心板施工工艺流程图
桥梁安装施工工艺流程图
现浇预应力钢筋砼箱梁施工工艺流程图。

施工工艺流程图施工工艺流程图是建筑施工过程中的一种图示工具，用于表示施工工序的顺序、工艺流程以及各个工序之间的关系。

下面是一份700字的施工工艺流程图样例：一、工程准备阶段1. 确定项目的施工范围和建筑设计图纸。

2. 编制施工方案和施工计划，确定施工工期和工程预算。

3. 申请施工许可证和相关审批手续。

4. 招募施工队伍，进行岗位培训和技术指导。

二、土建施工阶段1. 土方开挖：按照设计图纸要求进行土方开挖和土方回填。

2. 基础施工：包括浇筑混凝土基础、安装基础钢筋等。

3. 主体结构施工：按照设计图纸要求进行梁柱、墙体和楼板的施工。

4. 外墙施工：进行外墙保温、装饰和涂料喷涂等工作。

5. 室内装修：包括内墙涂料、瓷砖铺设、地板铺设等。

6. 给排水工程施工：进行给水、排水管道的铺设和安装。

三、安装工程阶段1. 电气安装：进行电线、插座、开关等电气设备的安装。

2. 暖通空调安装：进行暖通设备和空调设备的安装。

3. 电梯安装：进行电梯井道、导轨和操控系统的安装。

4. 门窗安装：进行门窗框架、玻璃和门窗配件的安装。

四、装饰工程阶段1. 吊顶施工：包括石膏板吊顶和铝合金吊顶的安装。

2. 地面铺设：进行地砖、地板和地毯的铺设。

3. 墙面装饰：包括涂料刷漆、贴墙纸和石膏板装饰等。

4. 室内家具安装：进行家具、橱柜和卫浴设备的安装。

五、竣工验收阶段1. 进行建筑物的安全检查和技术验收。

2. 编制竣工图纸和竣工报告，提交相关部门审核。

3. 完成竣工手续和移交。

六、工程保养阶段1. 进行建筑物的维修和保养，确保设施正常运作。

2. 进行建筑物的清洁和卫生管理。

以上是一份施工工艺流程图的样例，实际施工过程中可能会根据具体情况进行调整和修改。

通过施工工艺流程图，可以清晰地了解每个施工阶段的工序和工艺要求，有助于提高施工效率和质量，确保施工项目的顺利进行。
