流体的流动管道和管路系统流体的流动管道和管路系统是现代工业中广泛应用的重要设备，它们承载着各种液体和气体的运输和输送任务。
本文将探讨流体的流动特性、管道和管路系统的组成以及在实际工程中的应用。
一、流体的流动特性流体的流动特性是指流体在管道中运动时所表现出的属性。
主要包括流速、流量、压力和阻力等。
1. 流速：流速是单位时间内流体通过管道某一截面的体积或质量。
它可以影响到流体的输送效率和运动状态。
2. 流量：流量是单位时间内通过管道某一截面的流体体积或质量。
它是衡量管道输送能力的重要指标。
3. 压力：压力是流体对于管道内壁面的作用力。
它与流速和管道截面积相关，可以通过流体的密度和流速计算得出。
4. 阻力：阻力是流体在管道中运动时受到的阻碍力。
它与管道的摩擦和流体的黏性有关。
二、管道和管路系统的组成管道和管路系统由管道、管件、阀门、泵站等组成，各个组成部分协同工作，实现流体的输送和控制。
1. 管道：管道是流体运输的通道，一般由金属、塑料或玻璃等材料制成。
常见的管道类型包括钢管、铜管和塑料管等。
2. 管件：管件用于连接、分流或改变管道的方向。
常见的管件有弯头、三通、四通、法兰等。
3. 阀门：阀门用于控制流体的流动和压力。
常见的阀门类型有截止阀、调节阀、安全阀等。
4. 泵站：泵站用于提供流体的动力。
它通过泵将流体从低压区域输送到高压区域，保证流体在管道内的正常流动。
三、管道和管路系统的应用管道和管路系统广泛应用于石油、化工、冶金、建筑等领域。
下面以石油工业为例，介绍管道和管路系统在实际工程中的应用。
1. 输油管道：输油管道用于将石油从油田输送到加工厂或储存设施。
它要求管道具有良好的密封性和耐压能力，以确保石油的正常输送。
2. 输气管道：输气管道用于将天然气从生产地输送到城市或工业区。
它要求管道具有一定的抗腐蚀性和耐高压能力，以确保天然气的安全运输。
3. 炼油装置：炼油装置中的管道和管路系统用于将石油在各个加工工段之间输送。
管道系统知识点总结管道系统是一种用于将流体输送从一个地方到另一个地方的工程系统。
它在工业生产和生活中起着至关重要的作用。
在本文中，我将总结一些关于管道系统的基本知识点。
一、管道系统的基本组成管道系统通常由管道、阀门、泵站和其他附件组成。
管道是输送流体的主要部分，可以根据需要选择不同材质的管道，如金属管道、塑料管道等。
阀门用于控制流体的流量和流向。
泵站则用于提供流体的动力。
二、管道系统的分类按照流体的性质，管道系统可以分为液体管道系统和气体管道系统。
液体管道系统主要用于输送水、石油、化工品等液体，而气体管道系统主要用于输送天然气、液化石油气等气体。
三、管道系统的设计原则管道系统的设计需要考虑多个因素，如流体的流量、压力、温度等。
设计时应确保管道的强度和稳定性，并考虑到阻力和能效的问题。
此外，还需要根据具体需求选择合适的管道材料和阀门类型。
四、管道系统的安装与维护管道系统的安装需要严格按照设计要求进行，确保连接紧密、密封可靠。
在维护方面，需要定期检查管道系统的状态，及时清除污垢和堵塞物，保持管道的畅通。
五、管道系统的故障与排除管道系统可能会出现多种故障，如泄漏、堵塞、压力过高等。
针对不同故障，可以采取相应的排除措施。
例如，对于泄漏问题，可以更换密封件或修复漏洞；对于堵塞问题，可以通过清洗管道或使用化学剂进行清除。
六、管道系统的应用领域管道系统广泛应用于各个领域，如石油化工、水处理、供暖通风、建筑工程等。
在石油化工行业，管道系统用于输送原油、天然气等能源；在水处理行业，管道系统用于供水和排水；在建筑工程中，管道系统用于供暖和供气。
七、管道系统的未来发展随着科技的进步，管道系统也在不断发展。
未来，管道系统可能会更加智能化和自动化。
例如，可以应用传感器和控制系统来实时监测管道的状态和流量，以实现管道的自动控制和优化。
总结：管道系统是一种重要的工程系统，它在各个领域都起着至关重要的作用。
了解管道系统的基本知识点对于工程师和相关从业人员来说是非常重要的。

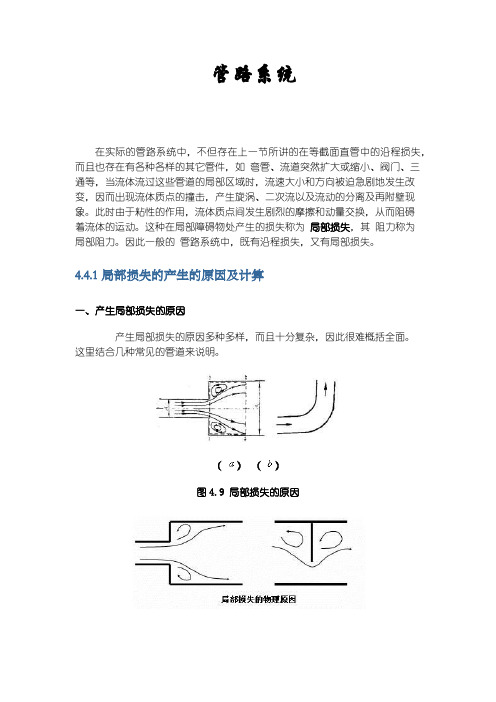

管路系统在实际的管路系统中，不但存在上一节所讲的在等截面直管中的沿程损失，而且也存在有各种各样的其它管件，如弯管、流道突然扩大或缩小、阀门、三通等，当流体流过这些管道的局部区域时，流速大小和方向被迫急剧地发生改变，因而出现流体质点的撞击，产生旋涡、二次流以及流动的分离及再附壁现象。
此时由于粘性的作用，流体质点间发生剧烈的摩擦和动量交换，从而阻碍着流体的运动。
这种在局部障碍物处产生的损失称为局部损失，其阻力称为局部阻力。
因此一般的管路系统中，既有沿程损失，又有局部损失。
4.4.1 局部损失的产生的原因及计算一、产生局部损失的原因产生局部损失的原因多种多样，而且十分复杂，因此很难概括全面。
这里结合几种常见的管道来说明。
（）（）图4.9 局部损失的原因对于突然扩张的管道，由于流体从小管道突然进入大管道如图 4.9 （）所示，而且由于流体惯性的作用，流体质点在突然扩张处不可能马上贴附于壁面，而是在拐角的尖点处离开了壁面，出现了一系列的旋涡。
进一步随着流体流动截面面积的不断的扩张，直到 2 截面处流体充满了整个管截面。
在拐角处由于流体微团相互之间的摩擦作用，使得一部分机械能不可逆的转换成热能，在流动过程中，不断地有微团被主流带走，同时也有微团补充到拐角区，这种流体微团的不断补充和带走，必然产生撞击、摩擦和质量交换，从而消耗一部分机械能。
另一方面，进入大管流体的流速必然重新分配，增加了流体的相对运动，并导致流体的进一步的摩擦和撞击。
局部损失就发生在旋涡开始到消失的一段距离上。
图4.9（）给出了弯曲管道的流动。
由于管道弯曲，流线会发生弯曲，流体在受到向心力的作用下，管壁外侧的压力高于内侧的压力。
在管壁的外侧，压强先增加而后减小，同时内侧的压强先减小后增加，这样流体在管内形成螺旋状的交替流动。
综上所述，碰撞和旋涡是产生局部损失的主要原因。
当然在 1-2之间也存在沿程损失，一般来说，局部损失比沿程损失要大得多。
在测量局部损失的实验中，实际上也包括了沿程损失。
管道系统知识点总结管道系统是现代工程中常见的一种输送方式，广泛应用于石油、化工、供水、排水等领域。
管道系统的设计、安装、维护和管理涉及多个专业知识领域，需要工程师具备较全面的技术知识和实践经验。
本文将就管道系统的相关知识点进行总结，并对其进行讨论和分析。
一、管道系统的基本原理管道系统是一种用于输送气体、液体和固体颗粒等物质的系统。
其基本原理是通过管道进行输送，其输送方式有压力输送和重力输送两种。
在压力输送中，通常需要借助泵或者压缩机等设备提供动力，将物质输送到目的地。
而重力输送则是利用管道的坡度，让物质自然流动到目的地。
管道系统的设计需要考虑多方面因素，如输送介质的性质、输送距离、输送量、工艺要求等。
在设计过程中需要综合考虑这些因素，选择合适的管道材质、管径、泵站压力、阀门布置等参数，以确保管道系统的安全、高效运行。
二、管道系统的材料管道系统的材料是管道设计中的重要组成部分，不同的输送介质需要选择不同的管道材料。
常见的管道材料有钢管、塑料管、玻璃钢管、铸铁管等。
不同的管道材料具有不同的特点，需要根据具体的工程要求进行选择。
1. 钢管钢管是传统的管道材料，其主要优点是强度高、耐腐蚀性能好。
钢管通常用于输送高温、高压、腐蚀性介质的场合，如石油、化工等领域。
在选择钢管时需要考虑管道的壁厚、材质、焊接质量等因素。
2. 塑料管塑料管是近年来得到广泛应用的管道材料，其主要优点是重量轻、耐腐蚀性好、施工方便等。
塑料管通常用于输送化工品、饮用水、排水等场合。
在选择塑料管时需要考虑管道的材质、尺寸、连接方式等因素。
3. 玻璃钢管玻璃钢管是一种具有良好化学稳定性和机械性能的复合材料管道，其主要优点是抗腐蚀性好、重量轻、使用寿命长等。
玻璃钢管通常用于输送腐蚀性介质、低温介质等场合。
在选择玻璃钢管时需要考虑管道的材质、层厚、外观质量等因素。
4. 铸铁管铸铁管是一种用于输送供水、排水等介质的管道材料，其主要优点是强度高、耐腐蚀性好。
管路系统发展史
管路系统是现代工业生产中不可或缺的一部分，它的发展历史可以追溯到古代。
早在公元前2000年左右，古埃及人就开始使用竹子和葦子制作水管，用于灌溉农田和供水。
而在公元前1000年左右，古希腊人开始使用铅管和陶瓷管，用于输送水和排水。
到了18世纪，随着工业革命的到来，管路系统得到了进一步的发展。
当时，英国的工业生产需要大量的水力和蒸汽动力，因此需要建立大规模的供水和排水系统。
于是，英国的工程师们开始使用铸铁管和钢管，用于输送水和蒸汽。
19世纪末，随着化学工业和石油工业的兴起，管路系统的应用范围进一步扩大。
当时，人们开始使用塑料管和玻璃钢管，用于输送各种化学品和石油产品。
这些新型管材具有耐腐蚀、耐高温、耐压等优点，大大提高了管路系统的安全性和可靠性。
20世纪初，随着电力工业的发展，管路系统的应用范围又得到了扩展。
当时，人们开始使用电缆管和电缆槽，用于输送电力和通讯信号。
这些新型管材具有绝缘性能和防火性能，大大提高了电力系统的安全性和可靠性。
到了21世纪，随着科技的不断进步，管路系统的应用范围又得到了进一步的扩展。
当今，人们开始使用智能管道和无人机巡检技术，用于实现管道的自动化管理和智能化监控。
这些新型技术和设备，
大大提高了管路系统的效率和安全性，为现代工业生产提供了强有力的支持。
管路系统的发展历史可以说是与人类文明的发展历史紧密相连的。
随着科技的不断进步，管路系统的应用范围和技术水平也在不断提高，为人类的生产和生活带来了更多的便利和安全。
轮机模拟器管路系统详述目录010000主海水系统（Sea Water Cooling System.）（绿色） (3)020000低温淡水系统（L.T F.W. Cooling System.）（淡蓝色） (4)030000高温淡水系统（H.T.F.W. Cooling System）（深蓝色） (6)040000主机滑油系统（M.E.L.O. SYS.）（黄色） (8)050000主机凸轮轴滑油系统（Camshaft L.O. System.）（黄色） (10)060000主机燃油系统(M/E F.O.System)（深红色） (12)070000主机增压系统（Ｍ/ＥTurbocharger System）（淡蓝色） (15)080000主机本体（Marine Engine Set） (17)090000副机诸管系（Aux. Eng. Systems.） (19)100000舵机系统（Steering Gear System） (21)110000主机喷油器冷却水系统（M.E.F.V Cooling Water System.）（浅蓝色） (24)120000压缩空气系统（Compressed Air System）（蓝紫色） (25)130000滑油净油机系统（L.O. Pulifier System）（黄色） (27)140000燃油分离器系统（深红色）（F.O Pulifier System） (29)150000柴油分离器系统（D. O. Pulifier System）（浅红色） (31)160000柴油系统（Diesel Oil System）（浅红色） (33)170000燃料油驳运系统（F.O Transfeer System.） (34)180000柴油驳运系统（D.O Transfeer System） (35)190000燃油装油系统（Fuel Oil Bunkering System） (36)200000压舱水系统（Ballast Water System） (37)210000通用泵系统（包括消防系统）（General Service Pump System） (38)220000空调冷却水系统（Air Condition Cooling Water System） (39)230000卫生水系统（Sanitary Water System） (40)240000辅/排气锅炉系统（Aux./Exh. Gas Boiler System） (41)250000造水机系统（F.W. Generator） (43)260000应急系统之一—应急发电机（Emergency Generator ） (45)260000之二—应急空气压缩机系统（Emergency Air Compressor System） (46)260000之三—应急系统速闭阀（F.O.S.D Control Air System） (47)260000应急系统之四—应急舱底阀（Emergency Bilge V/V） (48)260000之五—应急消防泵（Emergency Fire P/P） (49)280000生活污水处理系统(Seawage Treatment System) (50)290000焚烧炉系统（Incinerator System） (51)300000机舱污油水系统（Engine Room Bilge System） (52)310000油水分离系统（Oily Water Separator System） (53)320000空调系统（Air Condition System.） (55)330000食品冷藏系统（Provision Refrigerator System.） (57)010000主海水系统（Sea Water Cooling System.）（绿色）一．功能主海水泵（01301P）把舷外海水抽送到中央冷却器（01901W CENTRAL COOLER）去冷却低温淡水后又被排出舷外。
在船体受损舱底大量进水时应急使用该系统。
二．系统组成及原理1．系统图见《2H4000轮机模拟器系统图》中主海水系统（010000）。
2．系统设备名称及标号见《2H4000轮机模拟器系统设备名称及标号》的主海水冷却系统（010000）。
3．系统主要参数见《2H4000轮机模拟器报警及监测点》的主海水冷却系统（010000）。
4．主要设备：1)高、低位海底门，滤器及相应的进出口阀。
2)一台主海水泵，一台辅助海水泵及相应的阀件。
3)低温淡水热交换器及其进出口阀。
4)出海阀5)应急吸口阀及相应的管路。
2．与其它系统的关系本系统从进海水泵前另接有支管把海水供给压舱水泵、通用水泵（含消防水）、空调冷却水、生活卫生水等系统。
在中央冷却器（01901W）内，与低温淡水系统（020000）进行热交换。
在二台海水泵吸入管上接出两支应急舱底水吸出管，其两只吸水口分布在机舱左右两侧（26404F，26405F）一旦船受损进水，可做应急排水用。
三．原理说明船在浅水区域时，为防止把水底泥砂吸入海水系统内，宜采用高位海水阀（01201V）进水，而关闭低位海水阀（01203V）。
此时，海水从舷边高位阀（01201V）被吸入，流经滤器（01401F），把海草等海生物阻挡在滤网上。
（定期关闭滤器前后的截止阀，即可拆开滤器盖子，取出滤网，把网上垃圾除掉，装复使用）。
海水经过截止阀（01202V）从吸入阀（01205V）入主泵（01301P）或从吸入阀（01210V）进入副泵（01302P）；然后从主泵的排出阀（01206V）或副泵的排出阀（01211V）送到中央冷却器的海水进入阀（01207V）入中央冷却器细长的黄铜管内去冷却管外的低温淡水，然后流出冷却器，经过其出水阀（01208V）和舷边单向阀（01209V）流出舷外。
船舶在深水域时，宜用低位海底阀进水，尤其当水面有漂浮物（如塑料薄膜等），或空载航行大风浪海域上。
前者为防止用高位阀吸入薄膜等垃圾，后者为防止船在颠簸时露出吸水孔，而造成水泵抽空断水。
在改用低位阀时，先开启低位阀（01204V）和（01203V），然后关闭高位阀（01201V）和（01202V），则海水与用高位阀一样的路线最后流出舷外。
船舶码头停靠时，应开启船体外侧海底阀，而关闭靠近码头一侧的海底阀，以防止污物阻塞。
四．操作说明启用本系统时，先要检查并开启舷边出水阀（01209V），中央冷却器的出口截止阀（01208V）及进水阀（01207V）。
开启要使用的海水泵的进口阀、然后开启高位或低位海底阀及其腰截阀，此时，查看系统各部位，若无冒漏水，即可启动水泵并开启其出口阀注意泵出压力表（01001P）指针会快速起跳指在0.2Mpa左右。
航行用主泵（01301P），停泊时用副泵（01302P）。
中央冷却器内细铜管，易为泥沙沉淀脏堵，影响淡水冷却，当其进出口海水温度差变小时，即可考虑清通其内部细铜管了。
020000低温淡水系统（L.T F.W. Cooling System.）（淡蓝色）本系统又叫中央冷却淡水系统（CENTRAL COOLING F.W. SYS.）一．功能低温淡水用来供主机空冷器、滑油冷却器、高温淡水冷却器、凸轮轴滑油冷却器、油头水冷却器、空压机冷却器、乏气冷凝器及三台柴油发电机系统的冷却使用。
二．系统组成及原理1．系统图见《2H4000轮机模拟器系统图》中低温淡水系统（020000）。
2．系统设备名称及标号见《2H4000轮机模拟器系统设备名称及标号》的低温淡水系统（020000）。
3．系统主要参数见《2H4000轮机模拟器报警及监测点》的低温淡水系统（020000）。
4．主要设备：1)两台低温淡水泵及相应的阀件2)低温淡水冷却器及相应的进出口阀件3)自动温控阀4)膨胀水柜5)四只暖缸阀6)相应的管泵和阀件5．与其它系统关系本系统中低温水靠海水系统（010000）中央冷却器（01901W）进行热交换。
靠低温淡水冷却有下列诸装置：1)主机滑油及缸套水系统（04901O，03901W）；凸轮轴滑油系统(05901O)；喷油器冷却水系统(11901W)；空气冷却器(07901A)等。
2)三台柴油发电机、滑油缸套水及空气冷却器系统（09901O，,09902A；099030O，09904A；09905O，09906A)。
3)所有蒸汽加热器的回汽冷凝器(24901C)的冷却水。
4)两台主空压机(12801A,12802A)的冷却水。
三．原理说明1．航行时该系统的运行——主低温淡水泵（02301P CENTRAL F.W P/P）启用。
低温水从其排出阀（02202V）排出至中央冷却器（01901W）的淡水进口阀（02203V）进入中央冷却器接受海水冷却后从出水阀（02204V）出来，被冷却后的低温淡水再经过温控三通阀（02205V）（TEMPERATURE CONTROL 3WAY V/V）自动调节低温水出口温度。
然后分路经主机空气中间冷却器的进水阀（02214V）进入中冷器（07901A）（M/E AIRCOOLER）冷却增压器压气机排入的高温空气再从出水阀（02215V）进入回水管并经过进水阀（02201V）又回到主低温淡水泵。
第二路低温水经主机滑油冷却器（04901O L.O COOLER）的进水阀（02209V）冷却主机滑油后再从出水阀（02210V）进入主机高温淡水冷却器（03901W），低温水从其进水阀（02211V）进入冷却器。
低温水在冷却器内给高温水降温后经过出水阀（02212V）进入回水总管回到原泵。
第三路水从主机凸轮轴滑油冷却器（05901O）的进水阀（02207V）经冷却器从出水阀（02208V）出来流回到原泵。
第四路水分别进入三台柴油发电机的中冷器和滑油冷却器，其中中冷器的回水直接回到原泵，而滑油冷却器出来的水进入辅机自带淡水泵，被泵送到6只缸套和缸头的冷却水腔，并从缸头出来汇聚至回水管，经过温控三通阀（09201V，09208V，09215V）（恒温80℃）流回原泵。
另外三机缸头回水总管各设一透气管直通淡水膨胀水箱，水中气体得以逸出，或热膨胀部分水流回水箱，且低温水系统也在此得到补偿平衡。
第五路水冷却二台空压机（12801A、12802A）。
水从双机的进水阀（02221V、02222V）进入冷却腔后从出水阀（02223V、02224V）出来直回原泵。
第六路水去乏汽冷凝器（24901W）经进水阀（02225V）入再从其出水阀（02226V）出来直回原泵。
第七路水去油头冷却器（11901W）后，流回原泵。
2．停泊期间，主机停止运转，需要副机回水暖缸。
