[维修资料] 迅维时序资料免费送之一--INTEL芯片组标准时序图和解释INTEL 4系列、INTEL 5系列、INTEL 6系列=============华丽的分割线=============% M9 q; k) `% L& s1 |----INTEL 4系列芯片组时序图和解释-----[维修资料]迅维时序资料免费送之一--INTEL芯片组标准时序图和解释时序图解释：9 b. B8 l/ B- x8 C$ `系统状态：G3：整个系统的电源均关闭S5：关机状态S4：休眠状态S3:睡眠状态S0：开机状态信号解释：/ d1 v9 a3 k7 W5 ~+ n7 k$ nVCCRTC：南桥RTC电路的供电，3V，给南桥内部的CMOS 芯片(RAM)供电。

RTCRST#：南桥RTC电路的复位信号，3V。

ICH9以后增加了一个RTC复位信号，名字是SRTCRST#32.768KHz：南桥得到了VCCRTC和RTCRST#后，给晶振供电，晶振起振。

晶振两脚电压0.1-0.5V之间V5REF_SUS：5V待机电压。

VCCSUS3_3：3.3V待机电压。

VCCSUS1_05：南桥内部产生给自己供电的1.05V，不用管。

RSMRST#：通知南桥3.3V待机电压正常，电压3.3V，受控于外部电路。

SUSCLK：南桥收到RSMRST#后发出的32K时钟，大多数老机器不采用，可以忽略，新机器发给EC。

$ t0 s, h1 D* N; H7 y; [PWRBTN#：POWER BUTTON，电源按钮，3.3V-0-3.3V 脉冲信号，下降沿触发。

/ _: r" l8 u% sSLP_S5#：3.3V，南桥退出关机状态的控制信号。

% [' ?) m6 S, O" E+ Z; ISLP_S4#：3.3V，南桥退出休眠状态的控制信号。

（一般S5#和S4#只采用一个，用来控制产生内存供电，另一个空着。

CPU的重要信号讲解CPU: Central Processing Unit1. CPU部分的主要信号有:HA#(32位),HD#(64位)信号:这部分主要是北桥和CPU脚座之间的信号点,主要是CPU的地址和数据的传输信号.一般我们用完用表的保护二极管档量测. CPU RST#是CPU工作的三要素之一. CPU CLK#是CPU工作的所需要的频率. Vcore电压是CPU的工作电压.TESTH*信号GTLRER信号是CPU的测试和参考电压点.TEST_CPU0 TEST_CPU1TEST_CPU2-7 TEST_CPU8TEST_CPU9 TEST_CPU11TEST_CPU10 TEST_CPU122. CPU Interface讯号说明A20GATE(A20 GATE)Super i/ode port92缓存器中,SGA20 bit若设为1,则A20GATE输出为HIGH,若设为0,则A20 GATE输出为Low.A20M#(Mask A20地址位20遮蔽)A20M#讯号是有ICH输出至CPU的讯号.此讯号是让CPU在Real Mode(实模式)时模拟8086只有1M Byte(1兆字节)地址空间,当超过1Mbyte地址空间时A20M#为LOW,A20被驱动为0而使位置自动折返到第一个1M Byte位置空间上RCIN#(Keyboard Controller Reset Processor键盘控制重置CPU)RCIN#讯号是有Super I./O输出至ICH.键盘控制Super I/O产生RCIN#讯号至ICH,经由ICH再输出INIT#讯号至CPU,进而达到重置CPU的目的.2.4.INIT(Initialization启始)为一有ICH输出至CPU的讯号,与RESET功能上非常类似,但与RESET 不同的是CPU内部L1 Cache和浮点运算操作状态并没被无效化.但TLB(地址转换参考缓存器)与BTB(分歧地址缓存器)内数据责被无效化了.INIT另一点与RESET不同的是CPU必须等到在指令与指令之间的空档才会被确认,而使CPU进入启始状态.2.5.RESET(重置)当RESET为”HIGH”时CPU内部被重置到一个已知的状态并且开始从地址OFFFFFFFOH读取重置后的第一个指令.CPU内部的TLB(地址转换参考缓存器),BTB(分歧地址缓存器)以及SDC(区段地址转换高速缓存)当重置发生时内部数据全部都发变成无效.2.6.FERR#(Numeric Coprocessor Error浮点运算错误)为一CPU输出至ICH的讯号.当CPU内部浮点运算器发生一个不可遮蔽的浮点运算错误时,FERR#被CPU驱动为LOW.2.7.IGNNE#(Ignore Numeric Error忽略数值错误)为一ICH输出至CPU的讯号.当CPU出现浮点运算错误时需要此讯号响应CPU.IGNNE#为LOW时,CPU会忽略任何已发生但尚未处理的不可遮蔽的浮点运算错误.但若IGNNE#为HIGH,又有错误存在时,若下一个浮点指令是FINIT,FCLEX,FSAVE…等浮点指令时中之一时,CPU会停止执行而等待外部中断来处理这个错误.2.8.SMM操作模式其功能在于提供系统设计师利用SMM模设计如:系统省电管理(System Power Management)或系统安全装置(System Secrity)….等高阶系统操作管理的程序.2.9.SMI#(System Management Interrupt系统管理中断)为一有ICH输出至CPU的讯号. 当CPU侦测到SMI#为LOW时,即进入SMM模式(系统管理模式)并到SMRAM(System Management RAM)中读取SMI#处理程序,当CPU在SMM模式时NMI,INTR及SMI中断讯号都被遮蔽掉,必需等到CPU执行RSM(RESUME)指令后SMI#,NMI#,及INTR中断讯号才会被CPU认可.2.10.SMIACT#(系统管理中断认可)为一由CPU输出至ICH的讯号.SMIACT# 是CPU响应SMI#的讯号, 当CPU进入SMM模式时即会驱动SMIACT#为LOW,且会持续被驱动为LOW,一直等到CPU执行RSM指令而到正常模式时,才会被驱动为HIGH..2.11.INTR(Processor Interrupt可遮蔽式中断)为一ICH输出对CPU提出中断要求的讯号],接口设备需要处理数据时,对中断控制器提出中断要求, 当CPU侦测到INTR为High时,CPU先完成正在执行的总线周期,然后才开始处理INTR中断要求.2.12.NMI(Non-Mask able Interrupt不可遮蔽式断)为一由ICH输出对CPU提出中断要求的讯号,CPU处理NMI中断要求时并不向系统的中断控制器读取中断向量,NMI的中断向量为CPU内部预先设定中断向量.。

【基础知识】IntelCPU体系结构x86是什么意思看了《计算机系统结构》、《深⼊理解计算机系统》、《⼤话处理器》等经典书籍，也在google上搜了⼀⼤堆资料，前前后后、断断续续的折腾了⼀个多⽉，终于想通了，现在把⾃⼰的思想⼼得记录下来，希望对有这⽅⾯困惑的朋友有些帮助。

本⽂主要关注以下⼏个问题。

什么是CPU的流⽔线？为什么需要流⽔线？为什么需要内存屏障？在只有单个Core的CPU中是否还需要内存屏障？什么是乱序执⾏？分为⼏种？MOB和ROB是⼲什么的？load buffer和store buffer的功能是什么？x86和arm、power中的memory model有什么区别？MESI主要是做什么的？meldown漏洞的原理是什么？⼀、CPU指令的执⾏过程⼏乎所有的冯·诺伊曼型计算机的 CPU，其⼯作都可以分为 5 个阶段：取指令、指令译码、执⾏指令、访存取数、结果写回。

图1 CPU指令的执⾏阶段1．取指令阶段取指令（Instruction Fetch，IF）阶段是将⼀条指令从主存中取到指令寄存器的过程。

程序计数器 PC 中的数值，⽤来指⽰当前指令在主存中的位置。

当⼀条指令被取出后，PC 中的数值将根据指令字长度⽽⾃动递增：若为单字长指令，则(PC)+1->PC；若为双字长指令，则(PC)+2->PC，依此类推。

2．指令译码阶段取出指令后，计算机⽴即进⼊指令译码（Instruction Decode，ID）阶段。

在指令译码阶段，指令译码器按照预定的指令格式，对取回的指令进⾏拆分和解释，识别区分出不同的指令类别以及各种获取操作数的⽅法。

在组合逻辑控制的计算机中，指令译码器对不同的指令操作码产⽣不同的控制电位，以形成不同的微操作序列；在微程序控制的计算机中，指令译码器⽤指令操作码来找到执⾏该指令的微程序的⼊⼝，并从此⼊⼝开始执⾏。

在传统的设计⾥，CPU中负责指令译码的部分是⽆法改变的。

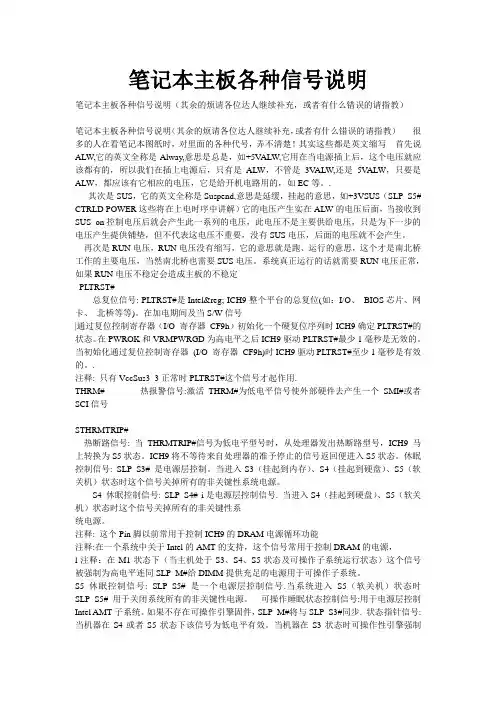

笔记本主板各种信号说明笔记本主板各种信号说明（其余的烦请各位达人继续补充，或者有什么错误的请指教）-笔记本主板各种信号说明（其余的烦请各位达人继续补充，或者有什么错误的请指教）- 很多的人在看笔记本图纸时，对里面的各种代号，弄不清楚！其实这些都是英文缩写首先说ALW,它的英文全称是Alway,意思是总是，如+5V ALW,它用在当电源插上后，这个电压就应该都有的，所以我们在插上电源后，只有是ALW，不管是3V ALW,还是5V ALW，只要是ALW，都应该有它相应的电压，它是给开机电路用的，如EC等。

.其次是SUS，它的英文全称是Suspend,意思是延缓，挂起的意思，如+3VSUS（SLP_S5# CTRLD POWER这些将在上电时序中讲解）它的电压产生实在ALW的电压后面，当接收到SUS_on控制电压后就会产生此一系列的电压，此电压不是主要供给电压，只是为下一步的电压产生提供铺垫，但不代表这电压不重要，没有SUS电压，后面的电压就不会产生。

再次是RUN电压，RUN电压没有缩写，它的意思就是跑、运行的意思，这个才是南北桥工作的主要电压，当然南北桥也需要SUS电压。

系统真正运行的话就需要RUN电压正常，如果RUN电压不稳定会造成主板的不稳定PLTRST#总复位信号: PLTRST#是Intel® ICH9整个平台的总复位(如：I/O、BIOS芯片、网卡、北桥等等)。

在加电期间及当S/W信号|通过复位控制寄存器（I/O 寄存器CF9h）初始化一个硬复位序列时ICH9确定PLTRST#的状态。

在PWROK和VRMPWRGD为高电平之后ICH9驱动PLTRST#最少1毫秒是无效的。

当初始化通过复位控制寄存器(I/O 寄存器CF9h)时ICH9驱动PLTRST#至少1毫秒是有效的。

.注释: 只有VccSus3_3正常时PLTRST#这个信号才起作用.THRM# 热报警信号:激活THRM#为低电平信号使外部硬件去产生一个SMI#或者SCI信号STHRMTRIP#热断路信号: 当THRMTRIP#信号为低电平型号时，从处理器发出热断路型号，ICH9马上转换为S5状态。
