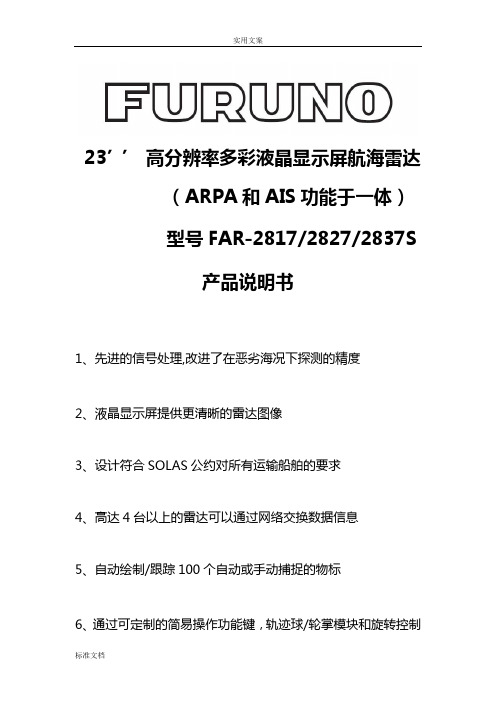

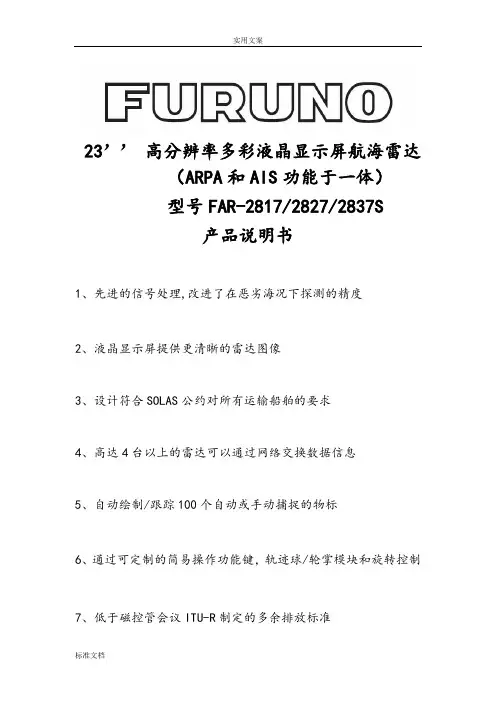

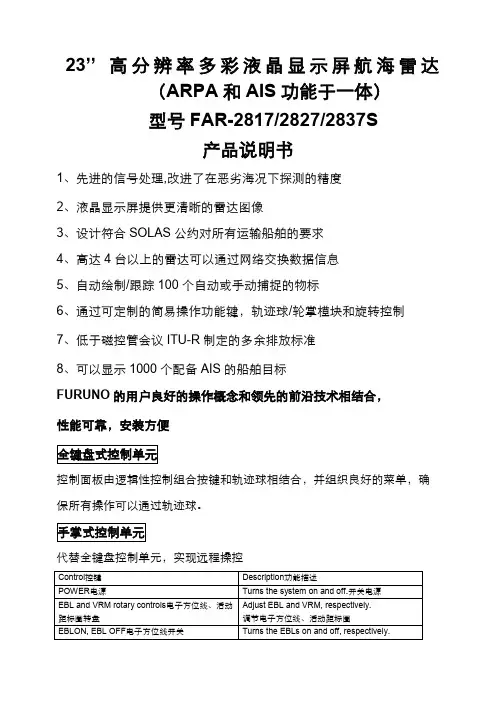

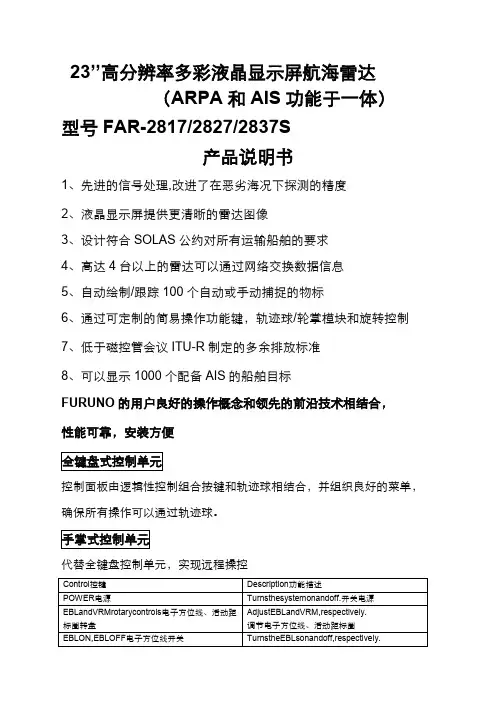

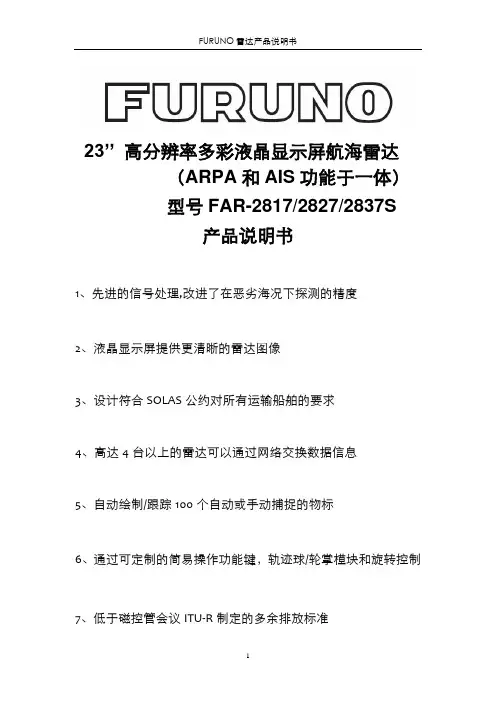

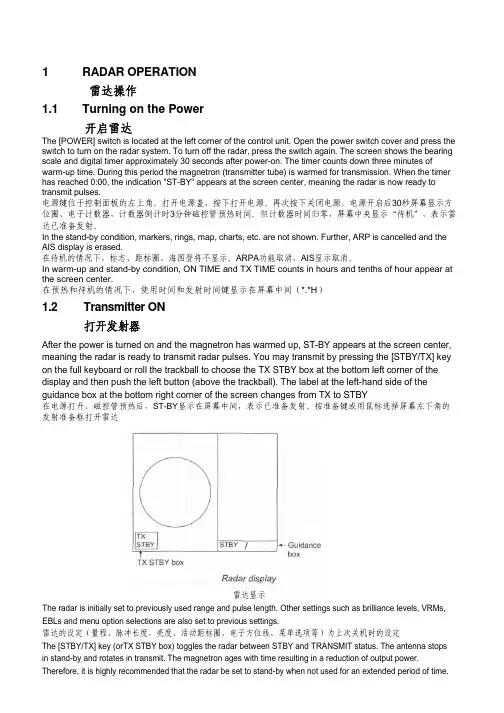

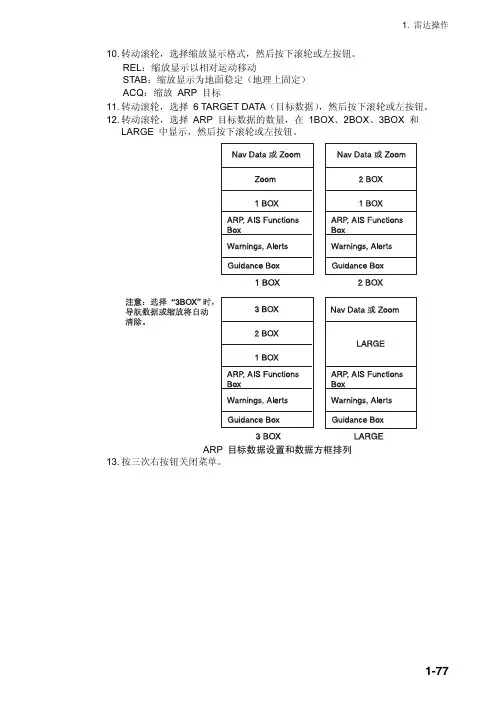

FURUNO雷达使用说明书

23’’高分辨率多彩液晶显示屏航海雷达（ARPA 和AIS功能于一体）

型号FAR-2817/2827/2837S

产品说明书

1、先进的信号处理,改进了在恶劣海况下探测的精度

2、液晶显示屏提供更清晰的雷达图像

3、设计符合SOLAS公约对所有运输船舶的要求

4、高达4台以上的雷达可以通过网络交换数据信息

5、自动绘制/跟踪100个自动或手动捕捉的物标

6、通过可定制的简易操作功能键，轨迹球/轮掌模块和旋转控制

7、低于磁控管会议ITU-R制定的多余排放标准

8、可以显示1000个配备AIS的船舶目标

FURUNO的用户良好的操作概念和领先的前沿技术相结合，

性能可靠，安装方便

控制面板由逻辑性控制组合按键和轨迹球相结合，并组织良好的菜单，确保所有操作可以通过轨迹球。

代替全键盘控制单元，实现远程操控

革命性的far-28x7系列X和S波段雷达是FURUNO?50年的海洋电子经验和先进的计算机技术的结果。本系列是满足国际海事组织的严格标准（IMO）

●IEC60936-1shipborneradar●IEC60936-2HSCradar

●IEC60872-1ARPA●IEC60872-2ATA

●IEC601993-2AIS●IEC60945Generalrequirements

●IEC61162-1ed2●IMOMSC.64(67)Annex4

●IMOA.823(19)●IMOMSC.74(69)Annex3

雷达可以连接到以太网网络，满足用户的各种要求。SOLAS公约第五章修改规定了3000总吨及以上的船舶配备的X和S波段雷达可以互换开关。高达四台以上雷达可通过网络交换信息。此外，必要的导航信息包括电子海图，

静态数据

船舶移动识别码IMO编码呼号和船名

船长与船宽船舶类型天线固定的船舶位置

航行相关数据船舶吃水危险货物类型目的港与预计抵达时间

动态数据

在世界时的精确船位对地航行对地航速船首向

航行状态（手动输入）转弯速率（可获得）速度和方向的更新率(2s–3min)

短的安全信息免费信息

警戒区

自动捕捉区

两个自动采集区可设置在一个量程或任何形式。他们还可以作为抑制区，避免不必要的超载的处理器和杂波禁用自动捕获和跟踪的以外。在一个自动采集区目标出现逆三角形。操作者可以手动获得的重要目标无限制的。

CPA报警区域

目标跟踪符号变为三角形时，其预测过程（矢量）违反操作者设置的CPA/TCPA,操作者可以很容易地通过向量长度的改变来评估目标运动趋势。

警戒区和锚泊值班报警区域

保护区产生视觉和声音报警时目标进入警戒区。一个保护区可作为一个锚泊位置，提醒值班人员本船或目标偏离设定区域的情况。

目标路径

目标轨迹特征产生单调或渐进的阴影，在屏幕上显示所有对象的余辉。遮光余辉显示，就像一个模拟的PPI,唯一的创新是指自己的船舶运动和他船有用在一个特定的捕捞作业轨迹。追踪时间可调15S，30S，1，3，6，15，30分钟或连续。目标路径用背景不同的颜色表示。该雷达独特的特征是可以选择真实的或相对模式相对运动（TM只有真正的）。

雷达地图

多达200个航路点，航线可以存储多达30条。每个路径可以包含多达30个航路点。雷达图结合图线和标志，用户可以定义和输入导航区，路径规划监测数据。雷达图有3000点用于标识地图线和标志点。地图数据可便于重复使用存储在常规导航地区。

夜景模式

Far-2817?/?2827/?2837s的规格

1、型号槽式波导阵列

2.波宽和旁波瓣衰减

S波段10英尺散热器用于HSC

3、转速

1.频率X-波段：9410MHz±30MHz，

S-波段：3050MHz±30MHz

2.输出功率FAR-2817：12kWRTR-078

FAR-2827：25KwRTR-079

FAR-2837S：30kWRTR-080

3.Pulselength/PRR脉冲选择

量程(nm)Pulselength(μs)PRR(Hz)

0.125,0.250.073000

0.50.07,0.153000

0.75,1.50.07,0.15,0.33000,1500

30.15,0.3,0.5,0.73000,1500,1000

60.3,0.5,0.7,1.21500,1000,600

12,240.5,0.7,1.21000,600

48,961.2600

1、显示屏

23.1'LCD(SXGA1280x1024pixels),470(H)x353(V)mm,

有效显示直径：340mm

回波颜色：黄色、绿色和白色32位

2、量程（海里）0.125(.025),0.25(0.05),0.5(0.1),0.75(0.25),1(0.25)*,1.5(0.25),

圈间隔

2(0.5)*,3(0.5),4(1)*,6(1),8(2)*,12(2),16(4)*,24(4),32(8)*,48(8),96(16),

3、最小距离

30米×0.75海里尺度范围，在3.5米的高度使用一个10平方米的测试目标和在15米高的天线（IEC60936-1）。不同条件下给一个不同的结果，可能接近20米的实际安装。

4、射程辨别

30米×0.75海里尺度范围

5、方位精度+0.2%

6、显示模式船首向上、船首向上TB（真方向）、真北向上、航向向上、真运动海浪或地面稳定。

7、船首向信息

FURUNO?GPS罗经sc-60?/?120是一个值得推荐的航向传感器，你船可作为一个罗盘备份。

8.平行刻度线可选择1、2、3或6条线

9、雷达地图

1500个点，用于标绘自己的海岸线，船舶安全的轮廓，孤立的水下危险，浮

3、警戒区两个区域0.5海里的宽度

4、矢量真正的或相对的30，1，3，6，12，15，30分钟的预测目标运动

5、过去的位置5或10的位置，在过去的30S，1，2，3,6分钟内。
