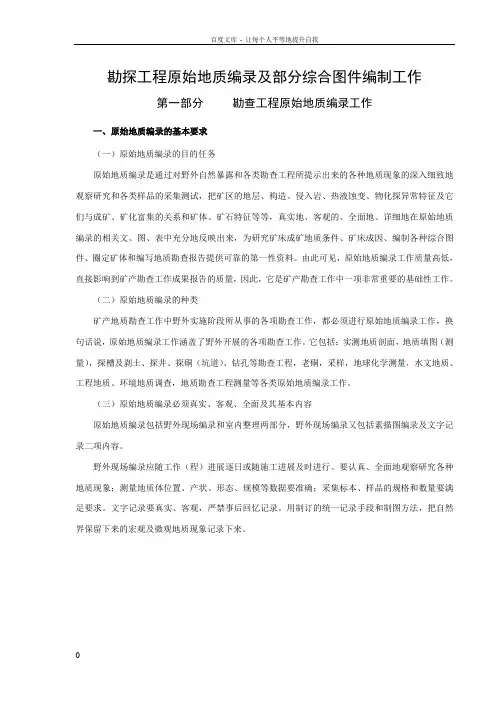

勘探工程原始地质编录及部分综合图件编制工作第一部分勘查工程原始地质编录工作一、原始地质编录的基本要求（一）原始地质编录的目的任务原始地质编录是通过对野外自然暴露和各类勘查工程所提示出来的各种地质现象的深入细致地观察研究和各类样品的采集测试，把矿区的地层、构造、侵入岩、热液蚀变、物化探异常特征及它们与成矿、矿化富集的关系和矿体、矿石特征等等，真实地、客观的、全面地、详细地在原始地质编录的相关文、图、表中充分地反映出来，为研究矿床成矿地质条件、矿床成因、编制各种综合图件、圈定矿体和编写地质勘查报告提供可靠的第一性资料。

由此可见，原始地质编录工作质量高低，直接影响到矿产勘查工作成果报告的质量，因此，它是矿产勘查工作中一项非常重要的基础性工作。

（二）原始地质编录的种类矿产地质勘查工作中野外实施阶段所从事的各项勘查工作，都必须进行原始地质编录工作，换句话说，原始地质编录工作涵盖了野外开展的各项勘查工作。

它包括：实测地质剖面，地质填图（测量），探槽及剥土、探井、探硐（坑道）、钻孔等勘查工程，老硐，采样，地球化学测量，水文地质、工程地质、环境地质调查，地质勘查工程测量等各类原始地质编录工作。

（三）原始地质编录必须真实、客观、全面及其基本内容原始地质编录包括野外现场编录和室内整理两部分，野外现场编录又包括素描图编录及文字记录二项内容。

野外现场编录应随工作（程）进展逐日或随施工进展及时进行。

要认真、全面地观察研究各种地质现象；测量地质体位置、产状、形态、规模等数据要准确；采集标本、样品的规格和数量要满足要求。

文字记录要真实、客观，严禁事后回忆记录。

用制订的统一记录手段和制图方法，把自然界保留下来的宏观及微观地质现象记录下来。

表13 勘查工程登记表室内整理是根据野外各种测量结果和标本、样品鉴定、测试数据对野外编录的内容进行修正、补充和归纳、整理，编制有关图表，并按规定的格式整饰。

（四）原始地质编录的文、图、表必须在互相对应、吻合一致，整洁、美观、字迹工整，字体规范。

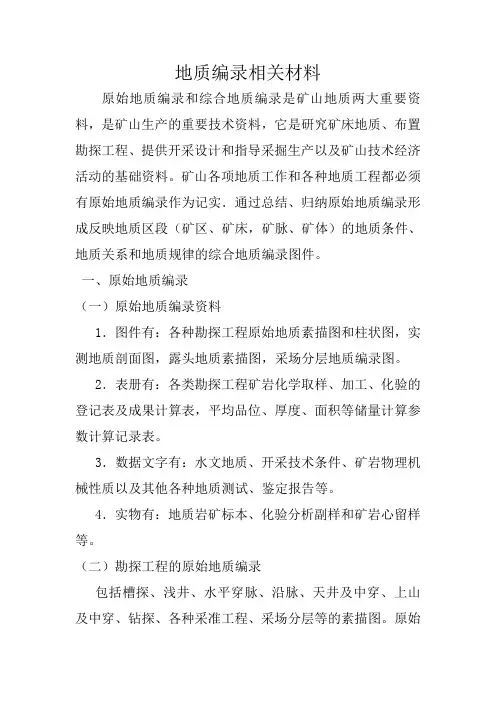

地质编录相关材料原始地质编录和综合地质编录是矿山地质两大重要资料，是矿山生产的重要技术资料，它是研究矿床地质、布置勘探工程、提供开采设计和指导采掘生产以及矿山技术经济活动的基础资料。

矿山各项地质工作和各种地质工程都必须有原始地质编录作为记实．通过总结、归纳原始地质编录形成反映地质区段（矿区、矿床，矿脉、矿体）的地质条件、地质关系和地质规律的综合地质编录图件。

一、原始地质编录（一）原始地质编录资料1．图件有：各种勘探工程原始地质素描图和柱状图，实测地质剖面图，露头地质素描图，采场分层地质编录图。

2．表册有：各类勘探工程矿岩化学取样、加工、化验的登记表及成果计算表，平均品位、厚度、面积等储量计算参数计算记录表。

3．数据文字有：水文地质、开采技术条件、矿岩物理机械性质以及其他各种地质测试、鉴定报告等。

4．实物有：地质岩矿标本、化验分析副样和矿岩心留样等。

（二）勘探工程的原始地质编录包括槽探、浅井、水平穿脉、沿脉、天井及中穿、上山及中穿、钻探、各种采准工程、采场分层等的素描图。

原始地质编录的方法和比例尺，图件和图式，描述内容参考第二章。

二、综合地质编录矿山综合地质编录是以原始地质编录资料为基础，编制的各种综合地质图．它需正确反映矿山揭露的地质现象，正确反映地质条件（地质体、地质构造、矿体、...）的空间关系。

以满足矿山生产探矿和开采设计的需要，作为储量计算、贫化损失计算、编制采掘计划的基础资料和作为开展地质科学研究的基础资料．（一）矿山应具备的综合地质计件1．矿区地形地质图（比例尺1：5000—1：10000）;2．矿床（体）地形地质图（比例尺1：1000—1：2000）; 3．勘探线地质部面图（比例尺1：500—1：2000），; 4．矿脉（体）垂直纵投影图或水平投影图（比例尺1‘500-1‘2000）;5．中段（露采阶段）平面地质图（比例尺1：200—1：1000）; 6．样品分布及矿体圈定图（比例尺1：200—1：500）; 7．开采矿块地质图（局部中段坑道地质平面图、天井剖面图、中穿地质平面图、矿块矿体投影图（比例尺1：200）; 8．储量计算图（比例尺1：200—l，1000）;9．矿区水文地质图（比例尺1：000—1：2000）坑道水文地质图（比例尺1：500-1：1000）;10．专项图件（如矿体顶底板等高线、炮孔取样、坑内外对照图等）和专题研究图。

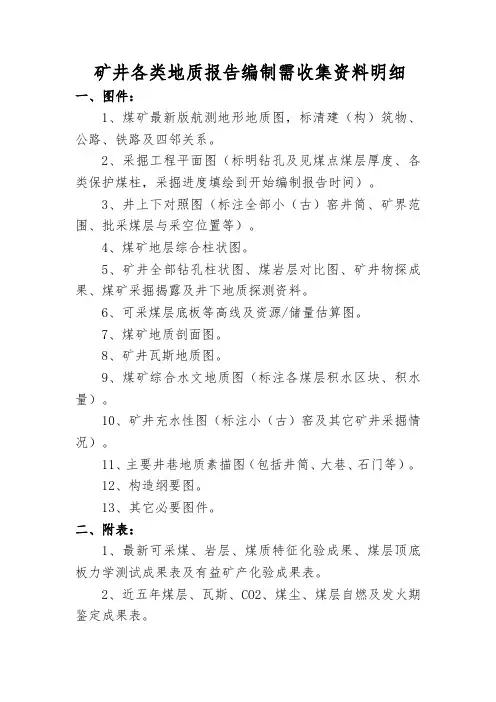

矿井各类地质报告编制需收集资料明细一、图件：1、煤矿最新版航测地形地质图，标清建（构）筑物、公路、铁路及四邻关系。

2、采掘工程平面图（标明钻孔及见煤点煤层厚度、各类保护煤柱，采掘进度填绘到开始编制报告时间）。

3、井上下对照图（标注全部小（古）窑井筒、矿界范围、批采煤层与采空位置等）。

4、煤矿地层综合柱状图。

5、矿井全部钻孔柱状图、煤岩层对比图、矿井物探成果、煤矿采掘揭露及井下地质探测资料。

6、可采煤层底板等高线及资源/储量估算图。

7、煤矿地质剖面图。

8、矿井瓦斯地质图。

9、煤矿综合水文地质图（标注各煤层积水区块、积水量）。

10、矿井充水性图（标注小（古）窑及其它矿井采掘情况）。

11、主要井巷地质素描图（包括井筒、大巷、石门等）。

12、构造纲要图。

13、其它必要图件。

二、附表：1、最新可采煤、岩层、煤质特征化验成果、煤层顶底板力学测试成果表及有益矿产化验成果表。

2、近五年煤层、瓦斯、CO2、煤尘、煤层自燃及发火期鉴定成果表。

3、近五年矿井涌水量、排水量、主排水系统能力台帐及核定表。

4、地质、瓦斯、水文资料，包括主要积水区位置，突水资料，不同阶段的水质化验资料。

5、矿井水、火、瓦斯、煤尘、顶板、冲击地压、承压水等安全隐患防治措施。

6、矿井近五年地测预报台帐、总结。

7、小（古）窑情况调查台账。

8、其它必要台账。

三、附件1、最近一次的煤矿地质报告及批复文件。

2、瓦斯地质图说明书及批复文件。

3、矿井水文地质类型划分报告及批复文件。

4、最近一次的地质及水文地质补勘报告及批复文件。

5、煤层带压的矿井，提供煤层带压开采危险性评价报告及批复文件。

6、最近一次的煤矿地质类型划分报告及批复文件。

7、防治水分区论证报告批复。

8、积水积气及火区调查报告。

9、当年的矿井排水系统联合试验报告。

10、新编报告有效期内的生产接替规划及防治水规划。

11、其它相关报告。

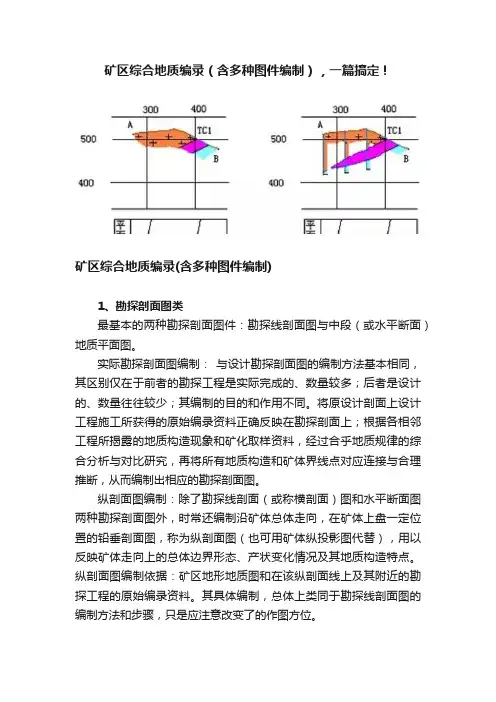

矿区综合地质编录（含多种图件编制），一篇搞定！矿区综合地质编录(含多种图件编制)1、勘探剖面图类最基本的两种勘探剖面图件：勘探线剖面图与中段（或水平断面）地质平面图。

实际勘探剖面图编制：与设计勘探剖面图的编制方法基本相同，其区别仅在于前者的勘探工程是实际完成的、数量较多；后者是设计的、数量往往较少；其编制的目的和作用不同。

将原设计剖面上设计工程施工所获得的原始编录资料正确反映在勘探剖面上；根据各相邻工程所揭露的地质构造现象和矿化取样资料，经过合乎地质规律的综合分析与对比研究，再将所有地质构造和矿体界线点对应连接与合理推断，从而编制出相应的勘探剖面图。

纵剖面图编制：除了勘探线剖面（或称横剖面）图和水平断面图两种勘探剖面图外，时常还编制沿矿体总体走向，在矿体上盘一定位置的铅垂剖面图，称为纵剖面图（也可用矿体纵投影图代替），用以反映矿体走向上的总体边界形态、产状变化情况及其地质构造特点。

纵剖面图编制依据：矿区地形地质图和在该纵剖面线上及其附近的勘探工程的原始编录资料。

其具体编制，总体上类同于勘探线剖面图的编制方法和步骤，只是应注意改变了的作图方位。

在生产勘探过程中，以采矿块段或采场为单元，将提供的反映该块段或采场矿体细部特征的各二个以上横剖面图、水平地质平面图和一个纵剖面图（或纵投影图），合称为“三面图”，是采矿设计与生产管理的基本资料依据。

1.1勘探剖面图件编制的基本内容：1)控制性测量内容：包括坐标线、网，控制点及地质测点、地形地物等。

2)地质构造内容：地层、岩性、岩体、岩相界线、各类构造线及其产状；矿体、夹石，矿石类型、品级边界及其分布等。

3)勘探工作及工程类：包括勘探线、基线、探（采）矿工程、取样工程位置、编号及测试结果等。

4)其它规定内容：如图例、比例尺、责任表等。

1.2 勘探剖面图的编制1) 编制的目的及基础编制目的：为了根据所确定的勘探工作任务，沿勘探线剖面正确地设计勘探工程。

编制依据资料：矿区大比例尺地形地质图；反映勘探线位置从地表到深部地质构造的已有探矿取样工程及物化探成果的编录资料；或已有的相邻勘探线剖面图、中段地质平面图等。

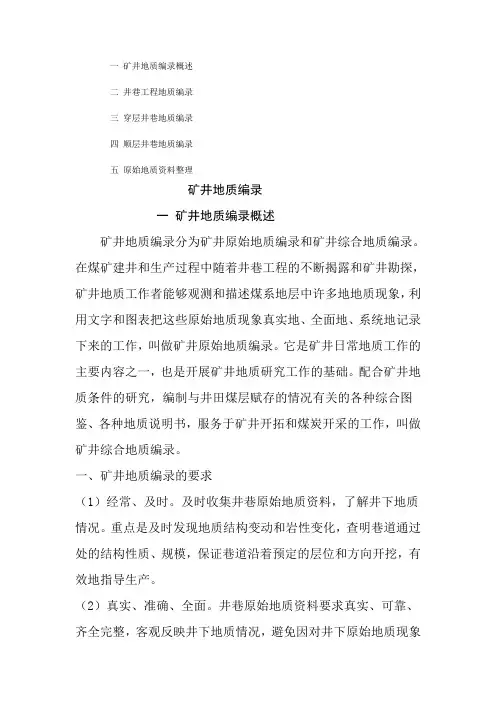

一矿井地质编录概述二井巷工程地质编录三穿层井巷地质编录四顺层井巷地质编录五原始地质资料整理矿井地质编录一矿井地质编录概述矿井地质编录分为矿井原始地质编录和矿井综合地质编录。

在煤矿建井和生产过程中随着井巷工程的不断揭露和矿井勘探，矿井地质工作者能够观测和描述煤系地层中许多地地质现象，利用文字和图表把这些原始地质现象真实地、全面地、系统地记录下来的工作，叫做矿井原始地质编录。

它是矿井日常地质工作的主要内容之一，也是开展矿井地质研究工作的基础。

配合矿井地质条件的研究，编制与井田煤层赋存的情况有关的各种综合图鉴、各种地质说明书，服务于矿井开拓和煤炭开采的工作，叫做矿井综合地质编录。

一、矿井地质编录的要求（1）经常、及时。

及时收集井巷原始地质资料，了解井下地质情况。

重点是及时发现地质结构变动和岩性变化，查明巷道通过处的结构性质、规模，保证巷道沿着预定的层位和方向开挖，有效地指导生产。

（2）真实、准确、全面。

井巷原始地质资料要求真实、可靠、齐全完整，客观反映井下地质情况，避免因对井下原始地质现象描述有误而造成错误的判断。

（3）认真详细。

限于井下观察空间和观测条件，要认真地观察和记录地质变化，注意去伪存真，不可粗心大意。

（4）系统统一。

地层划分标准统一，岩石命名原则和描述内容统一，图例、比例尺和图表格式统一，地质勘探工程和采掘工程的名称和编号统一，图幅和坐标统一，编录方法和要求统一。

（5）重点突出。

原则上要对所有井筒、巷道和回踩工作面进行地质编录，但是对地质条件简单、变化不大的地段可以进行一般的观测编录，而对影响煤矿建设与生产的主要地质问题，如对井下有异常地质变化的地段和重要巷道，必须进行详细的观测编录。

（6）宏观观测与围观观测相结合。

宏观观测是指在井下现场借助矿灯用肉眼对煤、岩层和地质构造形态特征的观测和描述；微观观测是指对煤、岩层的室内鉴定与描述。

矿井地质观测要把宏观与微观、现场观测和室内观测结合起来。

二井巷工程地质编录一、井巷工程地质编录方式井巷工程地质编录是矿井地质日常工作的主要内容之一。

原始地质编录规定一、原始地质编录工作的基本内容(一)原始地质编录是观察研究井巷工程、钻探工程所揭露地质现象的现场记录和观察研究手段的记录。

记录由原始编录人员选用适当的记录手段(如数字、文字、图象、图件等)进行。

(二)原始地质编录工作包括现场编录和内业整理两个方面。

现场编录前，要做好一切准备工作，及时收集有关地质资料，初步了解地质情况。

现场编录时，要认真观察研究地质现象，做好素描，采集标本、样品，测量地质体的位置、产状、形态等数据，并以适当的记录手段和方法进行编录。

内业整理是根据各种测量成果和对标本、样品的鉴定、测试成果对现场编录进行修正、补充和归纳、整理，编制必要的图表，并按规定格式整饰。

二、原始地质编录工作的基本要求(一)原始地质编录必须真实、客观。

对地质现象要认真、细致、全面地察研究，联系认识，准确判断和记录。

编录中应明确区别开实际观察资料与推断解释资料。

(二)原始地质编录应随工作进展逐日或随施工进展及时进行。

(三)原始地质编录的图、表、文字说明必须互相吻合一致，整洁美观、字迹规整，字体规范。

(四)原始地质编录要有各种必要的符合质量要求的测量、绘图工具和量具。

编录中必须采用《中华人民共和国法定计量单位》规定的计量单位名称和符号。

数值要反映其精确程度，写出全部有效数位。

(五)原始地质编录要使用规定采用的记录设备和材料。

记录文字及绘图应使用2H绘图铅笔。

(六)原始地质编录应采用本规定的方法和表格（表式见附录）。

所使用的术语和代号，编码应符合有关规定。

图例与公司统一图例一致，可增补。

(七)原始地质编录文字说明应简明扼要、重点突出、用语准确、层次分明。

三、代号及编号方法(一)工程，各种标本和样品的代号见表1(代号除注明者外，均为大写汉语拼音字母)。

表1注：(1) b、g为小写英文字母(二)编号方法1、钻探工程编号由矿区代号、工程代号、勘探线号及勘探线上该类工程顺序号顺次连接而成。

勘探线号一般沿用原勘查阶段的系统编号(可在此基础上加密敷设)，工程顺序为二位数字。

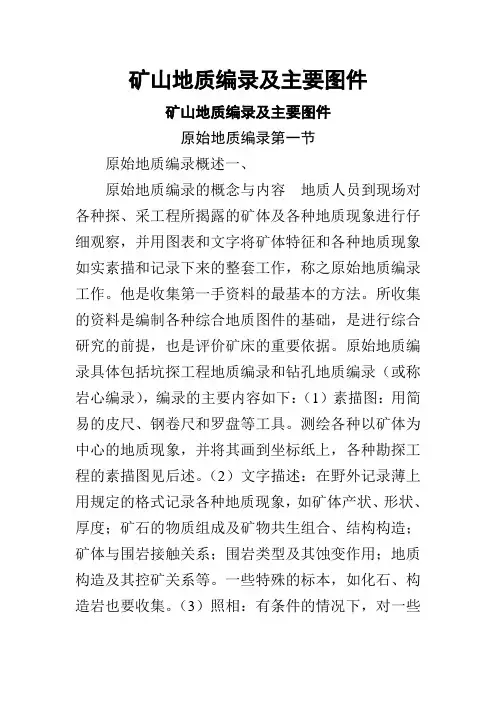

矿山地质编录及主要图件矿山地质编录及主要图件原始地质编录第一节原始地质编录概述一、原始地质编录的概念与内容地质人员到现场对各种探、采工程所揭露的矿体及各种地质现象进行仔细观察，并用图表和文字将矿体特征和各种地质现象如实素描和记录下来的整套工作，称之原始地质编录工作。

他是收集第一手资料的最基本的方法。

所收集的资料是编制各种综合地质图件的基础，是进行综合研究的前提，也是评价矿床的重要依据。

原始地质编录具体包括坑探工程地质编录和钻孔地质编录（或称岩心编录），编录的主要内容如下：（1）素描图：用简易的皮尺、钢卷尺和罗盘等工具。

测绘各种以矿体为中心的地质现象，并将其画到坐标纸上，各种勘探工程的素描图见后述。

（2）文字描述：在野外记录薄上用规定的格式记录各种地质现象，如矿体产状、形状、厚度；矿石的物质组成及矿物共生组合、结构构造；矿体与围岩接触关系；围岩类型及其蚀变作用；地质构造及其控矿关系等。

一些特殊的标本，如化石、构造岩也要收集。

（3）照相：有条件的情况下，对一些特殊地质现象，如矿体与围岩接触带、各种矿化穿插关系和地质构造现象进行拍摄。

并附以简要文字说明。

几种常见的原始地质素描图，在原始地质编录中，采用地质素描图来收集资料是使用最广泛而且也是最基本的一种方法。

将各种探、采工程中所揭露的以矿体为中心的主要地质特征按照一定比例尺绘制而成的地质图件，称之为地质素描图。

如探槽素描图、浅井素描图、坑道素描图、钻孔柱状素描图等就是几种常见的原始地质素描图。

一般情况下，每个工程都要绘制一张素描图。

图上除详细表示以矿体为中心的各种地质现象外，还应有下列内容：矿区名称、工程名称及编号、工程方位及坐标、比例尺、样品及标本的位置与编号、样品分析结果表、工程平面位置图、图例、责任制表等等。

采矿工作者虽然一般不直接参加现场地质素描工作，但常需查阅和利用这些原始资料，如到现场了解矿床地质条件，核对综合地质资料的可靠性。

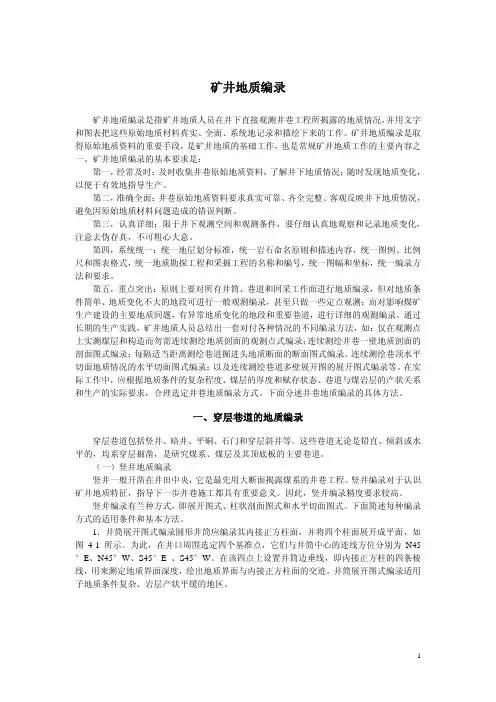

矿井地质编录矿井地质编录是指矿井地质人员在井下直接观测井巷工程所揭露的地质情况，并用文字和图表把这些原始地质材料真实、全面、系统地记录和描绘下来的工作。

矿井地质编录是取得原始地质资料的重要手段，是矿井地质的基础工作，也是常规矿井地质工作的主要内容之一。

矿井地质编录的基本要求是：第一，经常及时：及时收集井巷原始地质资料，了解井下地质情况；随时发现地质变化，以便于有效地指导生产。

第二，准确全面：井巷原始地质资料要求真实可靠、齐全完整、客观反映井下地质情况，避免因原始地质材料问题造成的错误判断。

第三，认真详细；限于井下观测空间和观测条件，要仔细认真地观察和记录地质变化，注意去伪存真，不可粗心大意。

第四，系统统一：统一地层划分标准，统一岩石命名原则和描述内容，统一图例、比例尺和图表格式，统一地质勘探工程和采掘工程的名称和编号，统一图幅和坐标，统一编录方法和要求。

第五，重点突出：原则上要对所有井筒、巷道和回采工作面进行地质编录，但对地质条件简单、地质变化不大的地段可进行一般观测编录，甚至只做一些定点观测；而对影响煤矿生产建设的主要地质间题，有异常地质变化的地段和重要巷道，进行详细的观测编录。

通过长期的生产实践，矿井地质人员总结出一套对付各种情况的不同编录方法，如：仅在观测点上实测煤层和构造而勿需连续测绘地质剖面的观测点式编录；连续测绘井巷一壁地质剖面的剖面图式编录；每隔适当距离测绘巷道掘进头地质断面的断面图式编录。

连续测绘巷顶水平切面地质情况的水平切面图式编录；以及连续测绘巷道多壁展开图的展开图式编录等。

在实际工作中，应根据地质条件的复杂程度、煤层的厚度和赋存状态、巷道与煤岩层的产状关系和生产的实际要求，合理选定井巷地质编录方式。

下面分述井巷地质编录的具体方法。

一、穿层巷道的地质编录穿层巷道包括竖井、暗井、平硐、石门和穿层斜井等。

这些巷道无论是铅直、倾斜或水平的，均系穿层掘凿，是研究煤系、煤层及其顶底板的主要巷道。

地质资料综合整理、综合图件编制规定一、地质资料综合整理地质资料的综合整理是对野外地质观察、编录、取样等所取得的原始地质资料进行加工的过程，是用地质规范、术语、符号、图表等进行集中反映地质成果。

（一）、地质资料整理分类1、各种比例尺填图资料的整理对野外收集的第一手资料，应对岩性、构造、矿化点的描述等文字先核对，对有错误或不完善的地方修正、补充完，对地质点编号、产状等数字、以及所采样品的编号进行着墨，对信手剖面图、地质素描等资料进行整饰上墨；并把地质点投在实际材料图上，绘出该点和有地质内容的路线地质岩性、构造、产状以及矿化特征。

2、各类工程编录资料的整理钻孔、坑道、探井、探槽等工程编录资料整理，应根据中国地质调查局下发的《固体矿产勘查原始地质编录规程》为准。

3、地质资料的综合整理地质资料的综合整理是编制地质报告的基础，主要有三部分组成，一是编制综合图件：（1）、小比例尺的区域地质图，反映内容为区域性的地层、构造、岩浆岩、化探、矿床（点）等，所取得矿权范围；（2）、大比例尺的地形地质图（1： 1, 1： 50, 1： 20,1： 10 ）,反映的主要内容为矿区范围内的地层、构造、岩浆岩、矿体在地表的展布特征，大比例尺的化探成果等；（3）、地表取样平面图、中段取样平面图，目的是微观反映矿体的平面特征，根据所施工工程的取样分析成果对矿体进行圈联，圈出矿体在平面上的形态，主要内容有所施工工程，取样分析成果,矿体，不同的地质、构造界线等，并附取样分析成果表。

（4）、地质剖面图，目的是反映矿体的产状，纵向上的延伸情况，主要内容有地表的地质特征，矿体，所施工工程的位置，剖面上的取样分析成果等；（5）、矿体资源量估算图，目的是对矿体有多少资源作图估算，是对地质成果的综合反映，有垂直纵投影和水平投影两种；（6）、各类工程素描图、钻孔柱状图。

（二）、是编制各类表格1、工程测量坐标成果表2、各类样品分析化验、鉴定成果表3、资源量估算表（三）、是文字报告的编制（四）、资料的归档对野外所收集的原始资料，编制的图、表、文等分门别类进行清理，装袋，并附上目录，交到资料室。

云南驰宏锌锗股份有限公司矿山原始地质编录工作规定（试行）原始地质编录是矿山生和矿产资源勘查各阶段的基础性地质工作，是搜集地质信息和研究地质体各种特征的重要手段，是矿山进行综合地质研究的依据，是布置勘探工程和指导矿床开采的基础依据。

原始地质编录必须在现场认真及时进行，要客观、准确、全面收集岩矿地质信息和及时提交图件清晰、文字简练、图文统一的原始资料。

工作质量要求应按照《有色金属矿山生产技术规程》和DZ/T0033-2002《固体矿产勘查原始地质编录规定》的规定执行，结合公司矿山生产实际及资源勘查工作需要，补充制定本规定。

一、现场地质编录主要内容及要求1、坑道原始地质编录方法采用腰线平面填图法进行编录，石门、沿脉工程要求作腰线平面图，穿脉要求作平剖面填图，以左壁为主，在矿体构造复杂地段补充掌子面素描图；井筒作四壁展开素描图。

所有原始素描图比例尺为1：200，并在1：200素描图中同时加作1：500缩图，在缩图中要求测点字迹清楚。

2、地层岩石编录的主要内容(1)岩石的产状。

(2)岩石的颜色：以岩石的新鲜面颜色为准。

(3)结构：如隐晶质、自形晶、半自形晶粒状 (粗、中、细)等。

(4)构造：如致密块状、角砾状、鲕状的、豆状、流纹状、层状构造(厚层、中厚层、薄层)等等。

(5)岩石成分：组成矿物的种类、颜色及其性质，区分主要物质及次要物质，各种物质分布变化范围，胶结物的性质，变质程度。

(6)岩石的名称：大致定出岩石的组成物质及其含量，然后根据结构、构造的特征定出名称。

（7）接触面的产状要素。

（8）准确划定所揭露的地层层位。

(9)风化程度：性质，围岩蚀变、溶洞、形状、大小、其中的残存物的种类。

3、构造的编录内容(1)断层：、断层的位置、断层的产状要素及破碎带幅宽、角砾的成分、大小形状排列方向、胶结物等。

滑动面的颜色方向，断层上下盘岩石受构造影响后的变化情况，断层性质。

(2)节理：所有节理应有产状要素和分组。

(3)褶皱：褶皱种类、产状要素、倾没方向及岩性等。
