——————————收稿日期：2019-09-030引言移动互联网的快速发展和物联网业务的快速增长，使传统通信网络却处于进退两难尴尬境地：一方面，为了应对爆发式增长的数据流量，需要加大网络基础设施建设，这不仅耗费大量的投资成本，同时也造成包括无线机房、无线设备、传输设备、后备电源、空调等设备重复投资和能源消耗；另一方面，网络的扩容，数据流量增长并没有给运营商带来相应的收入回报，实际收入增长缓慢。
同时，以高清视频、网购、VR/AR 、网联无人机等为代表的新型互联网业务均需更低的网络时延从而确保更好的用户体验，这类业务单纯提升速率已不能满足不同场景下的低时延需求，还必须将内容进一步下沉至边缘网络，因此，兼顾业务时延和计算能力需求，构建MEC 核心能力，分场景灵活部署MEC 是未来运营商拓展新业务模式，提升产业价值的重要解决方案。
在面向RAN2020的演进过程中，接入网侧新引入面向5G 规模演进的C-RAN 架构部署方案5G Scale EvolutionC-RAN架构，从而构建实时功能与非实时资源的灵活部署，功能模块化，协同弹性化，RAN切片化的能力。
虚拟化、集中化、可编排等方面的突破性创新不仅有利于实现MEC下沉部署，而且可支持多样的5G业务应用以及灵活、自动化的运维管理需求；另一方面，通过采用BBU集中化模式，不仅可以有效减少基站机房数量，降低能耗，提升站点主设备及配套资源利用效率，而且有利于协作化、虚拟化技术的部署实施，实现资源协作，提高频谱效率，以实现低成本、高带宽和灵活度的运营方式［1-2］。
现阶段，如何提前开展面向5G 系统演进及业务部署的C-RAN组网架构部署规划是运营商需要迫切考虑的问题。
1C-RAN规划概述1.1C-RAN原理架构C-RAN通过集中化的基带处理、高速的光传输网络和分布式的远端无线模块，形成集中化处理（Cen⁃tralized processing）、协作化无线电（Collaborative Ra⁃dio）、云计算化（real-time Cloud Computing Infrastruc⁃ture）的绿色清洁（Clean）无线接入网构架。
迈向5G C-RAN：需求、架构与挑战Toward 5G C-RAN: Requirements, Architecture and Challenges目录前言 (1)1需求 (2)1.1灵活的无线资源管理需求 (2)1.2空口协调和站点协作需求 (2)1.3功能灵活部署及边缘计算的需求 (2)1.4增强网络自动化管理的需求 (3)25G C-RAN的概念 (4)2.1C-RAN的基本概念 (4)2.2C-RAN产业推进目标 (7)3关键技术的考虑 (9)3.1无线可编排技术 (9)3.2无线协议栈功能 (10)3.3虚拟层能力提升 (11)3.4设备形态的思考 (12)4总结 (14)缩略语 (15)参考文献 (17)致谢 (18)前言自从2009年，中国移动首次提出C-RAN概念，已有7年。
期间中国移动一直保持着每隔几年发布一个版本的C-RAN白皮书，向业界通报C-RAN进展并呼吁业界共同参与C-RAN的研发。
这期间，中国移动始终坚定不移地在推进C-RAN集中化部署和协作化技术在现网中的应用，并研究无线云网络，为最终实现无线通信网的“Open & Soft”的目标而奋斗。
自从中国移动的网络进入4G时代，前传网络对传输资源消耗过高而相对应传输资源有限的网络现实，使得C-RAN在中国移动网络的应用受到了一定限制，其发展也相对迟缓。
而从2014年起，通过引入无源波分设备WDM（Wavelength-division Multiplexing）和CPRI（Common Public Radio Interface，通用公共无线电接口）压缩技术，一定程度上解决了前传网络的光纤资源消耗过多的问题。
继而，在2015年至2016年年中，中国移动在一年的时间内发起了多省的C-RAN规模部署的验证工作。
通过福建、江苏、安徽三省的规模部署和长期运维验证，不仅证明了C-RAN组网方式在综合成本、无线协作化抗干扰、降低能耗等方面优势明显，也证明了C-RAN采用无源WDM（彩光）传输方案的10站以下的小规模集中，降低了对机房的配电、空间、可靠性等要求，通过长期运维，在运维难度、故障率等都未明显上升。
第16期2019年8月No.16 August，2019作者简介：周全材（1990— ），男，湖南长沙人，助理咨询师，学士；研究方向：5G 无线接入网。
摘 要：随着信息时代的飞速发展，5G 已逐步进入人们的生活，5G 网络可以实现系统容量更高、网络速度更快、运营效益更高的目标。
C-RAN 是一种集中式5G 架构，是5G 最理想的架构，但由于是完全集中的控制方式，自适应动态能力较差。
基于C-RAN 演进的5G 网络架构可解决这一缺点，且有降低运营成本、增加网络传输速度、降低数据传输延时等优点，非常符合运营商的需要。
文章对此进行了分析。
关键词：5G ；云计算；无线接入网；虚拟化基于C-RAN的5G无线接入网架构研究周全材，易 浩（中国移动通信集团设计院有限公司湖南分公司，湖南 长沙 410000）近年来，4G 网络发展迅速，大量的移动数据设备随之投入使用，导致蜂窝网流量负载正暴涨。
蜂窝式结构依然是4G 最普遍的无线接入方式，面对越来越严峻的庞大需求的挑战，即使采取正交频分复用（Orthogonal Frequency Division Multiplexing ，OFDM ）、中继等增大系统容量的先进措施，也很难跟上增长量的步伐。
通信运营商迫切需要下一代移动网络实现系统容量更高、网络速度更快、运营效益更高的目标。
因此，本文提出一种基于云计算的无线接入网（Cloud-Radio Access Network ，C-RAN ）架构的5G 无线接入网的可行方案。
1 基于C-RAN的5G无线接入网架构C-RAN 是一种集中式架构，有着低成本、高频谱、高带宽等显著优点。
但其完全集中的控制方式，也有着自身缺陷，无线链路自适应性能较弱，不能自适应动态变化，如用户行为、信道环境等。
主要原因是网络架构和组网方法的完全集中无法在实际系统下完成预定实时计算。
由于无线网络的用户行为、基站负载动态环境是时多变的，相对静止的计算端与多变的接入端无法实时适配，不仅不能达到资源的最大化利用，还会浪费回程链路开销，大大降低接入链路的利用率，导致网络接入性能降低[1]。

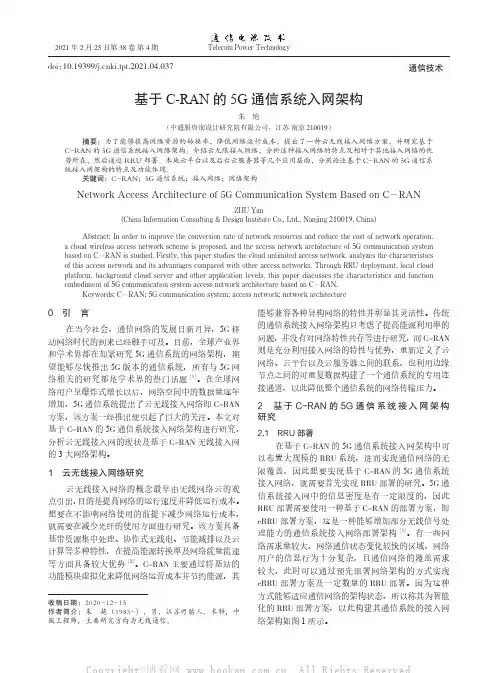

Telecom Power Technology通信技术的5G通信系统入网架构朱艳（中通服咨询设计研究院有限公司，江苏为了能够提高网络资源的转换率，降低网络运行成本，提出了一种云无线接入网络方案，并研究基于通信系统接入网络架构。
介绍云无限接入网络，分析这种接入网络的特点及相对于其他接入网络的优部署、本地云平台以及后台云服务器等几个应用层面，分别论述基于通信系统；接入网络；网络架构Network Access Architecture of 5G Communication System Based on C-RANZHU Yan(China Information Consulting & Design Institute Co., Ltd., NanjingAbstract: In order to improve the conversion rate of network resources and reduce the cost of network operation.a cloud wireless access network scheme is proposed. and the access network architecture ofbased on C-RAN is studied. Firstly. this paper studies the cloud unlimited access network. analyzes the characteristics 2021年2月25日第38卷 第4期Telecom Power TechnologyＦｅｂ． ２５， ２０２１ Ｖｏｌ．３８ Ｎｏ．４ 朱 艳：基于C-RAN的5G通信系统入网架构在网络流量变化较小的区域，可以将RRU部署均匀分布，以此实现那些网络流量变化迅速区域的综合部署[4]。
通常情况下，RRU部署会通过基带池与网络本地云平台相连接，实现与一些网络密集区域eRRU的互联互动。

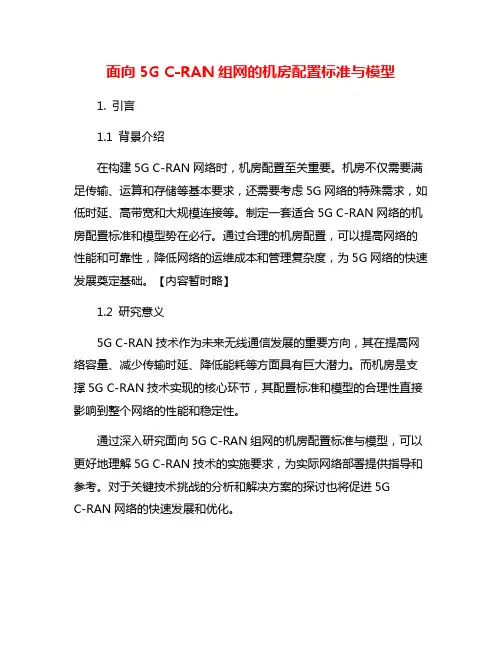

面向5G C-RAN组网的机房配置标准与模型1. 引言1.1 背景介绍在构建5G C-RAN网络时，机房配置至关重要。
