湿式除尘器资料文档

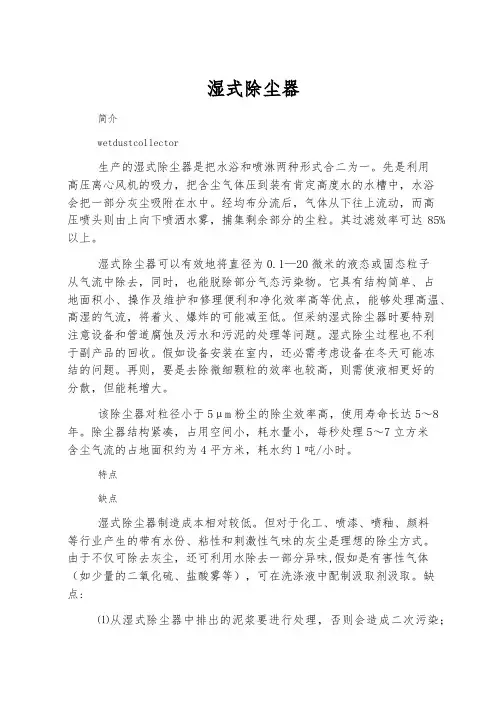

湿式除尘器简介wetdustcollector生产的湿式除尘器是把水浴和喷淋两种形式合二为一。

先是利用高压离心风机的吸力，把含尘气体压到装有肯定高度水的水槽中，水浴会把一部分灰尘吸附在水中。

经均布分流后，气体从下往上流动，而高压喷头则由上向下喷洒水雾，捕集剩余部分的尘粒。

其过滤效率可达85%以上。

湿式除尘器可以有效地将直径为0.1—20微米的液态或固态粒子从气流中除去，同时，也能脱除部分气态污染物。

它具有结构简单、占地面积小、操作及维护和修理便利和净化效率高等优点，能够处理高温、高湿的气流，将着火、爆炸的可能减至低。

但采纳湿式除尘器时要特别注意设备和管道腐蚀及污水和污泥的处理等问题。

湿式除尘过程也不利于副产品的回收。

假如设备安装在室内，还必需考虑设备在冬天可能冻结的问题。

再则，要是去除微细颗粒的效率也较高，则需使液相更好的分散，但能耗增大。

该除尘器对粒径小于5μm粉尘的除尘效率高，使用寿命长达5～8年。

除尘器结构紧凑，占用空间小，耗水量小，每秒处理5～7立方米含尘气流的占地面积约为4平方米，耗水约1吨/小时。

特点缺点湿式除尘器制造成本相对较低。

但对于化工、喷漆、喷釉、颜料等行业产生的带有水份、粘性和刺激性气味的灰尘是理想的除尘方式。

由于不仅可除去灰尘，还可利用水除去一部分异味,假如是有害性气体（如少量的二氧化硫、盐酸雾等），可在洗涤液中配制汲取剂汲取。

缺点:⑴从湿式除尘器中排出的泥浆要进行处理，否则会造成二次污染；⑵当净化有侵蚀性气体时，化学侵蚀性转移到水中，因此污水系统要用防腐材料保护；⑶不合用于疏水性烟尘；对于粘性烟尘轻易使管道、叶片等发生堵塞；|⑷与干式除尘器比拟需要消耗水，并且处理难题，在酷寒地区应采纳防冻措施。

在工程上使用的湿式除尘器形式很多。

总体上可分为低能和高能两类。

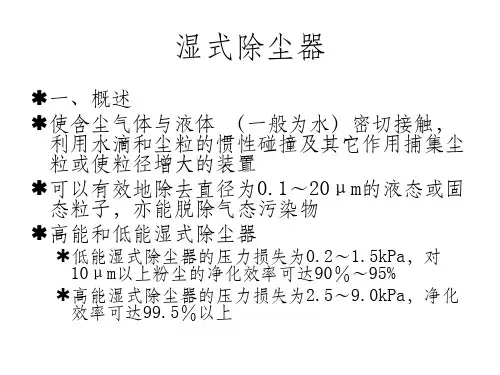

低能湿式除尘器的压力损失为0.2—1.5kPa，包括喷雾塔和旋风洗涤器等，在一般运行条件下的耗水量（液气比）为0.5—3.0升每立方米，对10微米以上颗粒的净化效率可达到90%—95%，东莞天明环保节能工程曾经就利用这一特点所研发的湿式除尘器09年就获得新老客户的爱好，净化率达到98%。

湿式静电除尘器技术方案MicrosoftWord文档354管湿式静电除尘除雾器技术方案日期：二0一七年五月1.总则1.1 本技术方案适用于项目湿式静电除尘除雾器工程。

1.2本技术方案对湿式静电除尘工程设备及工艺系统的功能、设计、结构、性能、安装和试验、验收等方面提出技术要求。

1.3承包方提供全套的烟气湿式静电除尘装置工艺系统，其范围包括：湿式静电除尘装置的设计、内外部组件设备、配套电控设备的供货、安装、调试、168h 满负荷试运行等。

1.4承包方配合发包方接受环保、安全、消防等主管部门进行的审核、竣工验收等工作。

1.5 承包方必须应熟悉湿式静电除尘与湿法脱硫工艺。

1.6本技术方案提出的是最低限度的要求，并没有对一切技术细节作出规定，也未充分引述有关标准及规范的条文。

承包方应保证提供符合本技术协议、规范和有关最新工业标准的产品，并满足国家有关安全、消防、环保、劳动卫生等强制性标准的要求，安全设施配置符合《中华人民共和国电力行业标准DL / T 1123—2009》的要求。

2工程概况及设计条件2.1工程概况2.1.1：2.1.2本工程范围：湿式静电除尘除雾系统正常运行所必需具备的工艺系统设计、设备选择、采购、运输及储存、制造及安装（含设计、施工）、调试、试验及检查、试运行、考核与环保验收、消缺、培训和最终交付投产等。

2.2湿法脱硫后烟气指标3.规范和标准承包方提供设备及工艺的设计、制造、施工，符合国家有关标准，这些标准和规范至少包括：燃煤电厂电除尘器 DL/T514-2004火电施工质量验收及评定标准电气装置安装工程施工及验收规范 GB50150高压静电除尘用整流设备 JB/T9688-1999高压静电除尘用整流设备试验方法 JB/T5845-1991钢结构设计规范 GB50017-2003建筑钢结构荷载规范 GB50009-2001建筑抗震设计规范 GB50011-2001固定式钢斜梯安全技术条件 GB4053.2固定式工业钢平台 GB4053.4火力发电厂热力设备和管道保温油漆设计技术规定 SDGJ59工业企业噪声控制设计规范 GBJ87-85工业企业噪声卫生标准焊接接头的基本型式与尺寸GB/T985～986-1988 碳素结构钢和低合金结构钢冷轧薄钢板及钢带 GB/T 11253-1989 普通碳素结构钢和低合金结构钢热轧厚钢板及钢带 GB/T 3274-1988优质碳素结构钢 GB/T 699-1999烟风煤粉管道零部件典型设计手册 74DD电力工程电缆敷设设计规范 GB50217-1994烟气监测方法按有关标准执行火力发电厂设计技术规程 DL5000钢结构工程施工及验收规范 GB50305工业管道施工及验收 GBJ253火电厂大气污染物排放标准按有关标准执行火电厂湿法脱硫、湿电防腐要求按有关标准执行4.工程设计及技术要求4.1布置形式4.1.1 项目湿式静电除尘除雾器按单独模式建设。

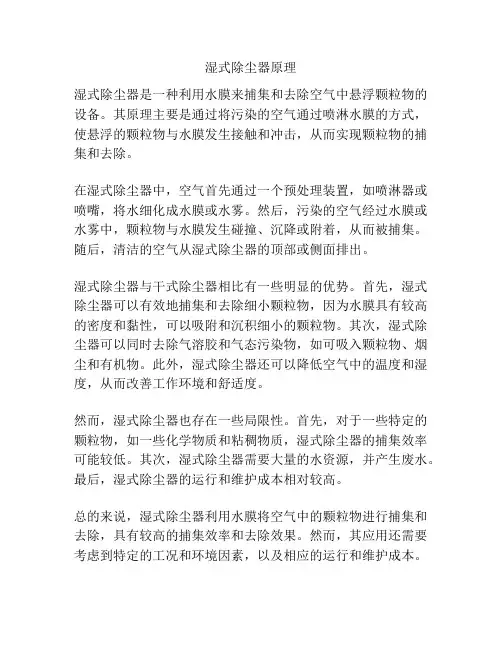

湿式除尘器原理
湿式除尘器是一种利用水膜来捕集和去除空气中悬浮颗粒物的设备。

其原理主要是通过将污染的空气通过喷淋水膜的方式，使悬浮的颗粒物与水膜发生接触和冲击，从而实现颗粒物的捕集和去除。

在湿式除尘器中，空气首先通过一个预处理装置，如喷淋器或喷嘴，将水细化成水膜或水雾。

然后，污染的空气经过水膜或水雾中，颗粒物与水膜发生碰撞、沉降或附着，从而被捕集。

随后，清洁的空气从湿式除尘器的顶部或侧面排出。

湿式除尘器与干式除尘器相比有一些明显的优势。

首先，湿式除尘器可以有效地捕集和去除细小颗粒物，因为水膜具有较高的密度和黏性，可以吸附和沉积细小的颗粒物。

其次，湿式除尘器可以同时去除气溶胶和气态污染物，如可吸入颗粒物、烟尘和有机物。

此外，湿式除尘器还可以降低空气中的温度和湿度，从而改善工作环境和舒适度。

然而，湿式除尘器也存在一些局限性。

首先，对于一些特定的颗粒物，如一些化学物质和粘稠物质，湿式除尘器的捕集效率可能较低。

其次，湿式除尘器需要大量的水资源，并产生废水。

最后，湿式除尘器的运行和维护成本相对较高。

总的来说，湿式除尘器利用水膜将空气中的颗粒物进行捕集和去除，具有较高的捕集效率和去除效果。

然而，其应用还需要考虑到特定的工况和环境因素，以及相应的运行和维护成本。

4.3 湿式除尘器湿式除尘器(wet dust collector)，也叫洗涤式除尘器，是通过含尘气体与液漠的接触、撞击等作用，使尘粒从气流中分离出来的设备。

湿式除尘器既能净化废气中的固体颗粒污染物，也能脱除气态污染物(气体吸收)，同时还能起到气体降温的作用。

湿式除尘器还具有设备投资少，构造简单，净化效率高的特点。

设备本身一般没有可动部件，适用于净化非纤维性和不与水发生化学反应，不发生黏结现象的各类粉尘，尤其适宜净化高温、易燃、易爆及有害气体。

缺点是容易受酸碱性气体腐蚀，管道设备必须防腐；要消耗一定量的水，粉尘回收困难，污水和污泥要进行处理；使烟气抬升高度减小，冬季烟筒会产冷凝水；遇到疏水性粉尘，单纯用清水会降低除尘效率，往往需要加净化剂来改善除尘效率；在寒冷地区要考虑设备的防冻等问题。

4.3.1湿式除尘器除尘原理湿式除尘器的除尘原理主要是：在除尘器内含尘气体与水或其他液体相碰撞时，尘粒发生凝聚，进而被液体介质捕获，达到除尘的目的。

气体与水接触有如下过程：尘粒与预先分散的水膜或雾状液相接触；含尘气体冲击水层产生鼓泡形成细小水滴或水膜；较大的粒子在与水滴碰撞时被捕集，捕集效率取决于粒子的惯性及扩散程度。

因为水滴与气流间有相对运动，并由于水滴周围有环境气膜作用，所以气体与水滴接近时，气体改变流动方面绕过水滴，而尘粒受惯性力和扩散的作用，保持原轨迹运动与水滴相撞。

这样，在一定范围内尘粒都有可能与水滴相撞，然后由于水的作用凝聚成大颗粒，被水流带走。

这说明，水滴小且多，比表面积加大，接触尘粒机会就多，产生碰撞、扩散、凝聚效率也高；尘粒的容重、粒径以及与水滴的相对速度愈大，碰撞、凝聚效率就愈高；而液体的黏度、表面张力愈大，水滴直径大，分散的不均匀，碰撞凝聚效率就愈低。

实验与生产经验表明，亲水粒子比疏水粒子容易捕集。

这是因为亲水粒子很容易通过水膜的缘故。

根据除尘机理，可将湿式除尘器分为重力喷雾洗涤器、旋风洗涤除尘器、自激式喷雾洗涤器、泡沫洗涤器、填料床洗涤器、文丘里洗涤器及机械诱导喷雾洗涤器。

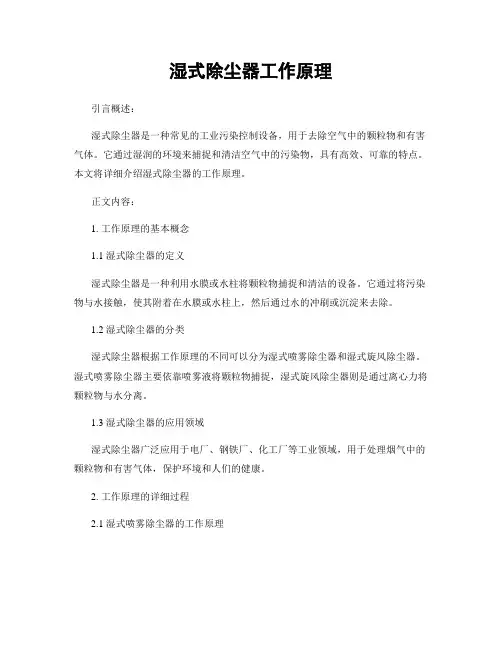

湿式除尘器工作原理引言概述：湿式除尘器是一种常见的工业污染控制设备，用于去除空气中的颗粒物和有害气体。

它通过湿润的环境来捕捉和清洁空气中的污染物，具有高效、可靠的特点。

本文将详细介绍湿式除尘器的工作原理。

正文内容：1. 工作原理的基本概念1.1 湿式除尘器的定义湿式除尘器是一种利用水膜或水柱将颗粒物捕捉和清洁的设备。

它通过将污染物与水接触，使其附着在水膜或水柱上，然后通过水的冲刷或沉淀来去除。

1.2 湿式除尘器的分类湿式除尘器根据工作原理的不同可以分为湿式喷雾除尘器和湿式旋风除尘器。

湿式喷雾除尘器主要依靠喷雾液将颗粒物捕捉，湿式旋风除尘器则是通过离心力将颗粒物与水分离。

1.3 湿式除尘器的应用领域湿式除尘器广泛应用于电厂、钢铁厂、化工厂等工业领域，用于处理烟气中的颗粒物和有害气体，保护环境和人们的健康。

2. 工作原理的详细过程2.1 湿式喷雾除尘器的工作原理湿式喷雾除尘器通过喷雾液将颗粒物捕捉并冲刷到水中。

当污染气体通过湿式喷雾除尘器时，喷嘴将喷雾液雾化成小颗粒，并与污染物接触。

颗粒物在水的作用下被湿润并附着在水膜上，然后通过水的冲刷将颗粒物清除。

2.2 湿式旋风除尘器的工作原理湿式旋风除尘器通过离心力将颗粒物与水分离。

当污染气体通过湿式旋风除尘器时，旋风装置将气体进行旋转，产生离心力。

颗粒物受到离心力的作用，与水分离并沉积在水中，从而实现除尘效果。

3. 工作原理的优势与不足3.1 优势湿式除尘器具有高效的除尘效果，可以有效去除细小的颗粒物和有害气体。

同时，它还可以降低空气中的温度和湿度，改善工作环境。

3.2 不足湿式除尘器在处理高浓度颗粒物时可能会出现堵塞的问题，需要定期清洗和维护。

此外，湿式除尘器的水耗较大，需要消耗大量的水资源。

4. 工作原理的维护与管理4.1 定期清洗湿式除尘器需要定期清洗水膜或水柱，以保证其正常工作。

清洗时可以使用清水或清洗剂，彻底清除附着在水膜上的颗粒物。

4.2 水质管理湿式除尘器的工作效果与水质有关，需要保证水质的清洁和稳定。

1、VDN-AS子系列详细说明
VDN-AS子系列适合于粉尘量较大，且连续运行的状况。

它通过自动的淤泥清洁器将沉淀在淤泥池中的粉尘排放到由客户提供的垃圾处理容器中。

1.1 VDN-AS结构及工作原理
1. 2功能描述
按照实际需要配置的捕捉原件在产生源处将异物/粉尘捕捉起来通过管道系统输送到分离器的原气进气口（1）。

在那里有粉尘湿润区（9），它是利用缩口将气流急速提速使液面上的水或喷淋口喷下的水雾化，形成一个均匀的水雾帘将粉尘润湿的。

圆形的除尘器外壳（2）产生的强大旋转力借助气流离心力的力量将被水雾湿润的粉尘颗粒分离出来。

被分离干净的气流通过一个缓冲消旋段（10）进入径向风机（4），然后从排风口（5）排往室外。

被分离出来的粉尘则沉积下来被收集在淤泥池中，并通过淤泥刮板（17）将淤泥从淤泥输出口（16）排放到淤泥槽里。

1. 3垃圾处理装置
VDN-AS子系列的垃圾处理装置是一个可以通过驱动电机带动刮泥板进行自动淤泥排放的淤泥池。

淤泥池有一个设定的排污时间频率，它通过一个时间继电器来调控驱动电机的运行及停止时间，从而达到定时自动排污的目的。

但是设定的这个时间频率必须根据实际的粉尘量和掉落情况及运行的经验来确认。

详细淤泥清理过程说明：
每次开机前必需保证水位调节箱中的水位在设备水位标记
线位置。

要定期清理设备内壁和消旋段导流板及淤泥池上的杂物，且更换新水（这必需在停机状态进行）。

湿式静电除尘器系统材料供货范围应包括但不限于：两台湿式静电除尘器, 串联操作反吹鼓风机包括驱动电机，联轴器，联轴器护罩，空气进口过滤器和消音器内部喷淋系统反吹空气加热系统绝缘子室加热系统，包括热电阻、温度控制箱等防空气进入液封系统气体进出口管上的电动蝶阀系统安装支架，包括维修、操作平台，楼梯，护栏等连接管道，管件，阀门，垫圈，螺栓和螺母带电缆密封接头的接线盒，至接线盒的连接电缆湿式静电除尘系统所有仪表和控制装置配对法兰，包括螺栓、螺母和垫片外部保温接地板如果需要须提供安装和维修使用的特殊工具保证湿式静电除尘系统安全正常运行所需的其他项目工作范围包括：湿式静电除尘系统设计制造检验和试验油漆适合运输的包装运送至安装现场如果需要，须提供现场安装服务该系统供货范围界区为：气体进出口蝶阀，冲洗水入口，液体排放口，详细参见湿式静电除尘系统（附件2，稍后提供）。

1 现场条件现场条件参见项目文件：（附件1）。

2 适用标准和规范适用的规范和标准必须是本采购单发布时最新版本。

除在本采购单中另有规定外，制造厂的标准可以使用。

3 设计要求3.1 功能描述湿式静电除尘器是用于除去硫酸酸雾、微细颗粒粉尘、挥发组分冷凝物及其混合物。

湿式静电除尘器的设计应满足设计标准中提出的操作条件。

3.2 设计基础湿式静电除尘器应按照每年操作8400小时设计。

具体设计参数如下：设计标准气体流量Normal Nm3/h 35729气体温度除尘器内气体流速气体压力o Cm/sec.mm H2O370.75-230气体组分temp.) %H2O 6.65%O215.47%CO20.92%SO2 1.66%N2 + Ar Balance1000 气体入口酸雾灰尘含量气体出口酸雾灰尘含量mg/Nm3 5-12湿式静电除尘器应能承受65℃操作温度和-12Kpa操作压力。

气体流速和分布均匀性应不小于90%。

沉尘极应是正六边形形状，其内切圆直径为360mm。

湿式除尘说明书湿式除尘是一种常见的空气污染治理设备，广泛应用于工业生产和环境保护领域。

本文将详细介绍湿式除尘的原理、结构和操作注意事项，以帮助读者更好地了解和使用湿式除尘设备。

一、湿式除尘的原理湿式除尘是利用水膜的湿润作用将颗粒物捕集并与水膜一同沉降的除尘方法。

其工作原理主要包括以下几个步骤：1. 预处理：将含有颗粒物的气体通过预处理设备进行处理，去除大颗粒物和粘性物质，以保护湿式除尘设备的正常运行。

2. 进气与喷淋：将预处理后的气体引入湿式除尘器，通过喷淋装置将水雾均匀喷洒到气体中，形成水膜。

3. 气体与水膜接触：气体通过与水膜接触，颗粒物与水膜发生碰撞、沉降和吸附作用，从而实现颗粒物的捕集。

4. 沉降与排放：经过湿式除尘器处理后的气体中的颗粒物与水膜一同沉降到底部的集水池中，再经过处理后排放到大气中。

二、湿式除尘的结构湿式除尘设备主要由进气管道、喷淋装置、除尘室、集水池和排放管道等组成。

其中，喷淋装置是湿式除尘的关键部件，它能够将水雾均匀喷洒到气体中，形成水膜。

除尘室内设置有填料层或板式装置，用于增加气体与水膜的接触面积，提高除尘效果。

集水池用于收集沉降下来的颗粒物和水膜，经过处理后再进行排放。

三、湿式除尘的操作注意事项1. 喷淋水质：喷淋水质应符合环保要求，避免对环境造成二次污染。

定期检测和更换喷淋水，保证喷淋效果和除尘效率。

2. 水位控制：合理控制集水池中的水位，避免溢流或水位过低影响除尘效果。

3. 设备维护：定期对湿式除尘设备进行检查和维护，清理堵塞的喷嘴和管道，确保设备正常运行。

4. 排放监测：对湿式除尘设备的排放进行监测，确保排放达标，遵守环保法规。

湿式除尘是一种高效的空气污染治理设备，通过水膜的湿润作用，能够有效捕集颗粒物，净化废气。

在使用湿式除尘设备时，需要注意喷淋水质、水位控制、设备维护和排放监测等方面，以确保设备的正常运行和治理效果。

湿式除尘设备在工业生产和环境保护中具有重要的应用价值，将为改善空气质量和保护生态环境做出积极贡献。
