锂离子电池的的原理、配方和工艺流程，正极材料介绍锂离子电池的的原理、配方和工艺流程锂离子电池是一种二次电池（充电电池），它主要依靠Li+ 在两个电极之间往返嵌入和脱嵌来工作。
随着新能源汽车等下游产业不断发展，锂离子电池的生产规模正在不断扩大。
本文以钴酸锂为例，全面讲解锂离子电池的的原理、配方和工艺流程,锂电池的性能与测试、生产注意事项和设计原则。
一，锂离子电池的原理、配方和工艺流程；一、工作原理1、正极构造LiCoO2 + 导电剂 + 粘合剂 (PVDF) + 集流体（铝箔）2、负极构造石墨 + 导电剂 + 增稠剂 (CMC) + 粘结剂 (SBR) + 集流体（铜箔）3、工作原理3.1 充电过程一个电源给电池充电，此时正极上的电子e从通过外部电路跑到负极上，正锂离子Li+从正极“跳进”电解液里，“爬过”隔膜上弯弯曲曲的小洞，“游泳”到达负极，与早就跑过来的电子结合在一起。
正极上发生的反应为：负极上发生的反应为：3.2 电池放电过程放电有恒流放电和恒阻放电，恒流放电其实是在外电路加一个可以随电压变化而变化的可变电阻，恒阻放电的实质都是在电池正负极加一个电阻让电子通过。
由此可知，只要负极上的电子不能从负极跑到正极，电池就不会放电。
电子和Li+都是同时行动的，方向相同但路不同，放电时，电子从负极经过电子导体跑到正极，锂离子Li+从负极“跳进”电解液里，“爬过”隔膜上弯弯曲曲的小洞，“游泳”到达正极，与早就跑过来的电子结合在一起。
3.3 充放电特性电芯正极采用LiCoO2 、LiNiO2、LiMn2O2，其中LiCoO2本是一种层结构很稳定的晶型，但当从LiCoO2拿走x个Li离子后，其结构可能发生变化，但是否发生变化取决于x的大小。
通过研究发现当x >0.5时，Li1-xCoO2的结构表现为极其不稳定，会发生晶型瘫塌，其外部表现为电芯的压倒终结。
所以电芯在使用过程中应通过限制充电电压来控制Li1-xCoO2中的x值，一般充电电压不大于4.2V那么x小于0.5 ，这时Li1-xCoO2的晶型仍是稳定的。
锂离子电池的工作原理及特性锂离子电池具有体积小、重量轻、比能量高、单体电池电压高（３．６Ｖ）、寿命长和可安全快速充电等特点。
1、锂离子电池的结构圆柱形锂离子电池的基本结构如下图所示。
▲圆柱形锂离子电池的结构为了避免因使用不当而造成电池过放电或过充电，在单体锂离子电池内设有三种安全机构。
第一个安全机构为ＰＴＣ（正温度系数）元件，ＰＴＣ的阻值随温度的上升而上升，因而当电池内部的温度过高时，会自动切断负极与正极之间的电路；第二个安全措施是选择适当的隔板材料，当电池内温度上升到一定数值时，隔板上的微孔会自动溶解，从而使电池内的反应停止；第三个安全机构是设置安全阀，当电池内部的压力升高到一定数值时，安全阀将自动打开。
2、锂离子电池的工作原理锂离子电池的负极活性物质为石墨晶体，正极活性物质为二氧化钴锂ＬｉＣｏＯ２。
充、放电化学反应式为从反应式可以看出，锂永远以离子的形式出现，不会以金属的形式出现，所以这种电池称为锂离子电池。
3、锂离子电池的主要特性（1）充电特性曲线锂离子电池通常采用改进的恒压充电法。
其充电结束电压为４．２Ｖ。
（2）放电特性曲线锂离子电池的放电终止电压为２．７Ｖ。
采用１小时率、２小时率和５小时率放电时，放电特性曲线如下图所示。
▲锂离子电池的放电特性曲线从图上可以看出，采用１小时率放电时，放电时间大约为１ｈ。
采用５小时率放电时，放电时间大约为５ｈ。
（3）充放电循环特性锂离子电池的充放电循环特性曲线如下图所示。
▲锂离子电池的充放电循环特性从图上可以看出，经过３００次充放电循环以后，锂离子电池的容量仍然可达到其额定值的８５％以上。
（4）存储特性在不同环境温度下，锂离子电池存储后的剩余电量与存储时间的关系如下图所示。
▲剩余容量与存储时间的关系当环境温度为－２０℃时，存储６个月后，电池剩余容量仍可保持在额定容量的９０％以上。
环境温度为２０℃时，存储６个月后，电池的剩余容量仍可达到额定容量的７０％以上。
锂电池三电极测试方法锂电池作为现代能源领域的重要组成部分，其性能和安全性的评估显得尤为重要。
三电极测试方法是一种常用的评估锂电池性能的手段，通过精确测量电池的电压、电流和温度等参数，可以全面了解电池的各项性能指标。
本文将详细介绍锂电池三电极测试方法，以帮助读者更好地理解这一技术。
一、锂电池三电极测试原理锂电池三电极测试系统主要由工作电极、参考电极和辅助电极组成。
其中，工作电极是电池的正负极，参考电极用于测量电池的开路电压，辅助电极用于施加外部电流。
测试过程中，通过改变外部电流的大小和方向，可以测量电池在不同工况下的性能参数。
二、测试设备与仪器1.电化学工作站：用于施加外部电流、测量电压、电流和温度等参数。
2.锂电池测试系统：包括电池夹具、温度控制器、数据采集器等。
3.电子天平：用于测量电池的质量。
4.环境试验箱：用于模拟电池在不同环境条件下的性能。
三、测试步骤1.预处理：将锂电池充满电，静置一段时间，使电池内部状态稳定。
2.测量开路电压：使用电子天平测量电池质量，然后将电池放入测试系统，连接参考电极，测量电池的开路电压。
3.恒电流充放电测试：设置不同的充放电电流，对电池进行恒电流充放电测试。
记录电池在各个阶段的电压、电流和温度等参数。
4.循环性能测试：对电池进行多次充放电循环，观察电池性能的变化。
5.安全性能测试：模拟电池过充、过放、短路等极端工况，评估电池的安全性能。
四、数据分析1.充放电曲线：通过充放电曲线可以了解电池的容量、能量密度、功率密度等性能指标。
2.循环寿命：根据循环性能测试数据，可以评估电池的循环寿命。
3.安全性能：通过安全性能测试数据，可以评估电池在极端工况下的安全性能。
五、结论锂电池三电极测试方法是一种全面评估电池性能的手段，通过对电池在不同工况下的电压、电流和温度等参数的测量，可以为电池的研发、生产和应用提供重要的参考依据。
锂电池检测方法
首先，我们需要了解锂电池的基本结构和工作原理。
锂电池由正极、负极、隔
膜和电解质组成，其中正极和负极之间通过电解质和隔膜相隔开来。
在充放电过程中，锂离子在正负极之间来回迁移，完成电能的存储和释放。
了解锂电池的基本结构和工作原理，有助于我们更好地理解其检测方法。
其次，常用的锂电池检测方法包括外观检查、电压测试、内阻测试、循环寿命
测试等。
外观检查主要是通过目测和显微镜观察锂电池外壳是否有变形、渗漏、破损等情况，以及端子是否存在腐蚀、氧化等现象。
电压测试是通过测量锂电池的开路电压和闭路电压来判断其电荷状态和健康状况。
内阻测试则是通过测量锂电池的内部电阻来评估其性能和安全性能。
循环寿命测试是通过模拟锂电池的充放电循环过程，来评估其使用寿命和稳定性能。
除了以上常用的检测方法外，还有一些先进的锂电池检测技术，如红外热成像、X射线探测、核磁共振等。
这些技术能够更准确地检测锂电池的内部结构和性能，帮助我们更全面地评估锂电池的安全性能。
需要注意的是，锂电池检测需要专业的设备和技术支持，因此建议在专业人员
的指导下进行。
另外，锂电池检测过程中需要注意安全防护措施，避免发生意外事故。
综上所述，锂电池的安全性能对于我们的生活和工作具有重要意义，因此我们
需要掌握一些常用的锂电池检测方法，以确保其安全可靠地使用。
希望本文能够帮助您更好地了解和掌握锂电池的检测技术，确保锂电池的安全使用。

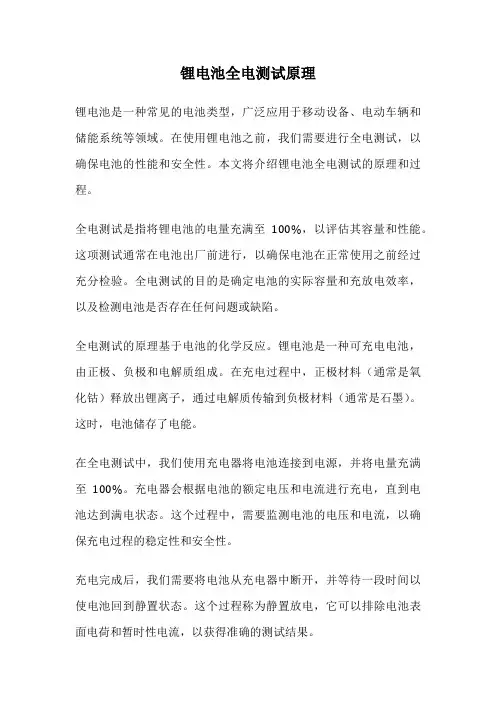

锂电池全电测试原理锂电池是一种常见的电池类型，广泛应用于移动设备、电动车辆和储能系统等领域。
在使用锂电池之前，我们需要进行全电测试，以确保电池的性能和安全性。
本文将介绍锂电池全电测试的原理和过程。
全电测试是指将锂电池的电量充满至100%，以评估其容量和性能。
这项测试通常在电池出厂前进行，以确保电池在正常使用之前经过充分检验。
全电测试的目的是确定电池的实际容量和充放电效率，以及检测电池是否存在任何问题或缺陷。
全电测试的原理基于电池的化学反应。
锂电池是一种可充电电池，由正极、负极和电解质组成。
在充电过程中，正极材料（通常是氧化钴）释放出锂离子，通过电解质传输到负极材料（通常是石墨）。
这时，电池储存了电能。
在全电测试中，我们使用充电器将电池连接到电源，并将电量充满至100%。
充电器会根据电池的额定电压和电流进行充电，直到电池达到满电状态。
这个过程中，需要监测电池的电压和电流，以确保充电过程的稳定性和安全性。
充电完成后，我们需要将电池从充电器中断开，并等待一段时间以使电池回到静置状态。
这个过程称为静置放电，它可以排除电池表面电荷和暂时性电流，以获得准确的测试结果。
接下来，我们使用特定的测试设备，如电池测试仪或电池分析仪，来测试电池的容量和性能。
这些设备会通过测量电压、电流和放电时间等参数来评估电池的实际容量和性能。
测试结果可以用来判断电池的健康状况和使用寿命。
锂电池全电测试是一项重要的过程，用于评估电池的性能和安全性。
通过充满电池并使用特定的测试设备，我们可以准确地评估电池的容量和性能，并确保其符合要求。
这样可以提高电池的可靠性和使用寿命，同时也保障了使用锂电池产品的安全性。
锂电测试知识点锂电池是一种常见的能量存储设备，广泛应用于电子设备、电动车以及新能源领域。
对于锂电池的测试和评估，是确保其性能和安全性的关键步骤。
本文将介绍锂电测试的知识点，帮助读者了解锂电池测试的基本原理和步骤。
1.了解锂电池的基本原理和组成结构。
锂电池是一种通过锂离子在正负极之间传递来储存和释放电能的设备。
它由正极、负极、电解质和隔膜组成。
正极和负极通常由锂化合物制成，电解质可以是液态或固态，而隔膜则用于阻止正负极直接接触。
2.掌握锂电池的常见测试参数。
在进行锂电池测试时，有几个关键参数需要特别关注。
其中包括容量、内阻、循环寿命和安全性能。
容量是指锂电池可储存的电能量，通常以毫安时（mAh）或安时（Ah）表示。
内阻是指电池在放电过程中产生的电阻，循环寿命是指锂电池能够进行多少次完整的充放电循环，而安全性能则是指锂电池在充放电过程中的稳定性和防护性能。
3.确定适当的测试方法和设备。
根据锂电池的具体需求和测试目的，需要选择适当的测试方法和设备。
常用的测试方法包括恒流充放电测试、循环充放电测试和交流阻抗测试。
相应的测试设备包括充放电测试仪、电池测试仪和阻抗测试仪等。
4.进行锂电池的恒流充放电测试。
恒流充放电测试是一种常用的测试方法，用于评估锂电池的容量和循环寿命。
测试时，首先将锂电池放电至特定的电压，然后以恒定的电流进行充电，直到电池的电压达到设定的终止电压。
接着，锂电池再以相同的电流进行放电，直到电压降至设定的终止电压。
通过记录充放电过程中的电流和时间，可以计算出锂电池的容量和循环寿命。
5.进行锂电池的交流阻抗测试。
交流阻抗测试是一种用于评估锂电池内阻和安全性能的方法。
测试时，通过施加交流信号并测量电压和电流响应，可以计算出锂电池的阻抗谱。
阻抗谱提供了锂电池在不同频率下的电阻、电容和电感等信息，从而帮助评估锂电池的性能和稳定性。
6.分析和解读测试结果。
完成锂电池测试后，需要对测试结果进行分析和解读。
一、引言锂离子电池作为目前电动汽车和移动设备中最常用的电池类型，其内部短路的检测方法和判据设置以及验证方法变得尤为重要。
因为内部短路是锂离子电池容易发生的安全隐患之一，一旦发生内部短路，有可能导致电池过热甚至爆炸，对人身和财产造成极大的危害。
本文将重点围绕锂离子电池内部短路检测方法及检测判据设置、验证方法展开探讨。
二、锂离子电池内部短路的检测方法1. 电压法锂离子电池内部短路的检测方法之一是电压法，这是一种常用的检测方法。
该方法利用电池内部短路后，短路处电荷传输路径的突变，导致器件之间的电压失衡，从而可以通过监测电池端子的电压来判断是否存在内部短路。
2. 温度法温度法是另一种用于检测锂离子电池内部短路的方法。
内部短路会使得电池局部温度升高，通过监测电池表面或内部的温度变化，可以对电池是否存在内部短路进行判断。
3. 等效电路法等效电路法是一种比较先进的内部短路检测方法，它通过对锂离子电池建立等效电路模型，分析电路参数的变化，来判断是否存在内部短路。
这种方法需要在电池管理系统中进行复杂的算法处理，但可以提供更精准的内部短路检测结果。
三、锂离子电池内部短路的检测判据设置1. 电压突变电压突变是判断锂离子电池内部短路的重要判据之一。
当电池内部出现短路时，电池端子之间的电压会迅速发生变化，可以通过设定电压突变的阈值来进行内部短路的判定。
2. 温升速率温升速率也是判断内部短路的重要指标之一。
内部短路会导致电池局部温度迅速升高，设定合理的温升速率阈值，可以对内部短路进行及时准确的判断。
3. 等效电路参数变化对于等效电路法进行内部短路检测的情况，需要设定好电路参数变化的阈值，以便及时发现内部短路并进行判断。
四、锂离子电池内部短路的验证方法1. 循环充放电测试循环充放电测试是一种常用的锂离子电池内部短路验证方法。
通过对电池进行多次充放电循环，观察电池的性能变化，可以对内部短路进行验证。
2. 电化学阻抗谱分析电化学阻抗谱分析是一种高精度的内部短路验证方法，它可以通过对电池进行交流电信号的响应分析，来判断电池内部是否存在短路。
实验5 锂离子电池装配及表征一．锂离子电池的工作原理锂离子电池是在以金属锂及其合金为负极的锂二次电池基础上发展来的。
在锂离子电池中, 正极是锂离子嵌入化合物, 负极是锂离子插入化合物。
在放电过程中, 锂离子从负极中脱插, 向正极中嵌入, 即锂离子从高浓度负极向低浓度正极的迁移；相反, 在充电过程中, 锂离子从正极中脱嵌, 向负极中插入。
这种插入式结构, 在充放电过程中没有金属锂产生, 避免了枝晶, 从而基本上解决了由金属锂带来的安全问题。
在充放电过程中, 锂离子在两个电极之间来回的嵌入和脱嵌, 被形象地称为“摇椅电池”(Rocking Chair Batteries), 它的工作原理如图 1.1所示。
二．锂离子电池的制备工艺和需要注意的问题1.制备工艺流程配料----和膏-----涂板----干燥-----冲片-----压片-----扣式电池的组装（具体过程见讲义）2.需要注意的问题（思考题第一题）扣式锂离子电池制备工艺的关键是和膏、电极制备、电池装配及封口。
研究发现, 和膏及电极制备工艺对活性物质是否掉粉有重要影响, 而电池的装配和封口工艺则是影响扣式锂离子电池充放电性能的主要因素。
（2）当正极原料配比固定时, 对极片质量影响最大的便是搅拌过程, 搅拌方法选择不好将会导致极片的导电性降低和极片掉粉, 极片掉粉将会直接影响电池容量等。
搅拌方式有超声波搅拌、磁力搅拌、强力搅拌以及手工研磨。
经研究发现采用强力搅拌和超声波搅拌得到的极片质量最好, 而在本实验中我们使用的搅拌效果最差的手工研磨, 这很难得到好的结果。
所以在和膏时要注意搅拌方式的选择。
（3）干燥温度和时间选择不适也会导致极片掉粉, 干燥的目的是为了除去膏体中大量的溶剂NMP 以及在配膏过程中吸收到的水分, 温度和时间都应选择合适。
压片时压力要选择适中, 压片的目的主要有两个: 一是为了消除毛刺, 使极片表面光滑、平整, 防止装配电池时毛刺穿透隔膜引起短路; 二是增强膏和集流体的强度, 减小欧姆电阻。
