6063T5与T6状态的区别

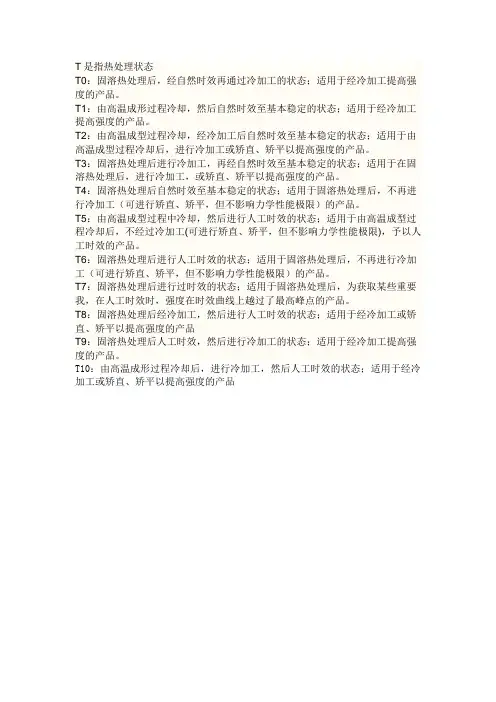

T是指热处理状态
T0：固溶热处理后，经自然时效再通过冷加工的状态；适用于经冷加工提高强度的产品。

T1：由高温成形过程冷却，然后自然时效至基本稳定的状态；适用于经冷加工提高强度的产品。

T2：由高温成型过程冷却，经冷加工后自然时效至基本稳定的状态；适用于由高温成型过程冷却后，进行冷加工或矫直、矫平以提高强度的产品。

T3：固溶热处理后进行冷加工，再经自然时效至基本稳定的状态；适用于在固溶热处理后，进行冷加工，或矫直、矫平以提高强度的产品。

T4：固溶热处理后自然时效至基本稳定的状态；适用于固溶热处理后，不再进行冷加工（可进行矫直、矫平，但不影响力学性能极限）的产品。

T5：由高温成型过程中冷却，然后进行人工时效的状态；适用于由高温成型过程冷却后，不经过冷加工(可进行矫直、矫平，但不影响力学性能极限)，予以人工时效的产品。

T6：固溶热处理后进行人工时效的状态；适用于固溶热处理后，不再进行冷加工（可进行矫直、矫平，但不影响力学性能极限）的产品。

T7：固溶热处理后进行过时效的状态；适用于固溶热处理后，为获取某些重要我，在人工时效时，强度在时效曲线上越过了最高峰点的产品。

T8：固溶热处理后经冷加工，然后进行人工时效的状态；适用于经冷加工或矫直、矫平以提高强度的产品
T9：固溶热处理后人工时效，然后进行冷加工的状态；适用于经冷加工提高强度的产品。

T10：由高温成形过程冷却后，进行冷加工，然后人工时效的状态；适用于经冷加工或矫直、矫平以提高强度的产品。

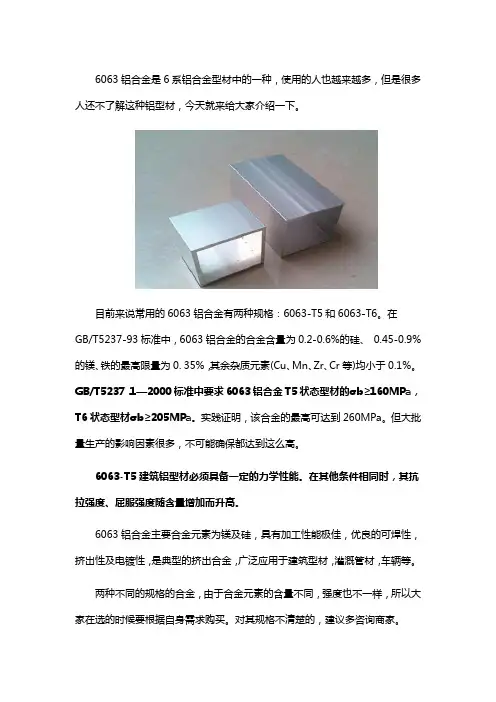

6063铝合金是6系铝合金型材中的一种，使用的人也越来越多，但是很多人还不了解这种铝型材，今天就来给大家介绍一下。

目前来说常用的6063铝合金有两种规格：6063-T5和6063-T6。

在
GB/T5237-93标准中，6063铝合金的合金含量为0.2-0.6%的硅、0.45-0.9%的镁、铁的最高限量为0. 35%，其余杂质元素(Cu、Mn、Zr、Cr等)均小于0.1%。

GB/T5237．1—2000标准中要求6063铝合金T5状态型材的σb≥160MPa，T6状态型材σb≥205MPa。

实践证明，该合金的最高可达到260MPa。

但大批量生产的影响因素很多，不可能确保都达到这么高。

6063-T5建筑铝型材必须具备一定的力学性能。

在其他条件相同时，其抗拉强度、屈服强度随含量增加而升高。

6063铝合金主要合金元素为镁及硅，具有加工性能极佳，优良的可焊性，挤出性及电镀性，是典型的挤出合金，广泛应用于建筑型材，灌溉管材，车辆等。

两种不同的规格的合金，由于合金元素的含量不同，强度也不一样，所以大家在选的时候要根据自身需求购买。

对其规格不清楚的，建议多咨询商家。

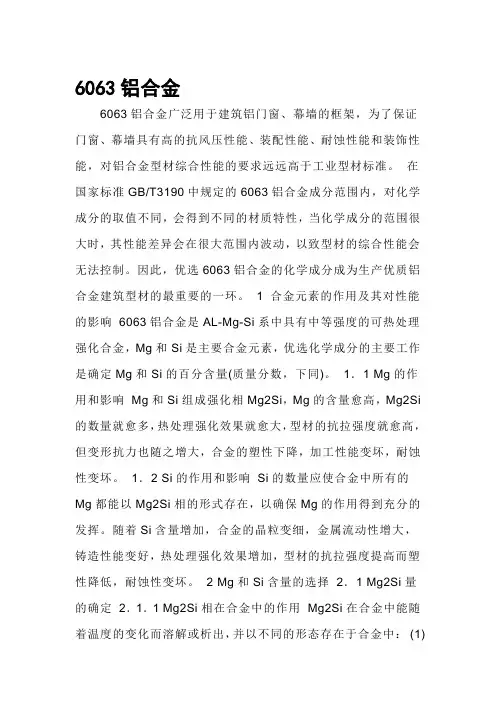

6063铝合金6063铝合金广泛用于建筑铝门窗、幕墙的框架，为了保证门窗、幕墙具有高的抗风压性能、装配性能、耐蚀性能和装饰性能，对铝合金型材综合性能的要求远远高于工业型材标准。

在国家标准GB/T3190中规定的6063铝合金成分范围内，对化学成分的取值不同，会得到不同的材质特性，当化学成分的范围很大时，其性能差异会在很大范围内波动，以致型材的综合性能会无法控制。

因此，优选6063铝合金的化学成分成为生产优质铝合金建筑型材的最重要的一环。

1 合金元素的作用及其对性能的影响6063铝合金是AL-Mg-Si系中具有中等强度的可热处理强化合金，Mg和Si是主要合金元素，优选化学成分的主要工作是确定Mg和Si的百分含量(质量分数，下同)。

1．1 Mg的作用和影响Mg和Si组成强化相Mg2Si，Mg的含量愈高，Mg2Si 的数量就愈多，热处理强化效果就愈大，型材的抗拉强度就愈高，但变形抗力也随之增大，合金的塑性下降，加工性能变坏，耐蚀性变坏。

1．2 Si的作用和影响Si的数量应使合金中所有的Mg都能以Mg2Si相的形式存在，以确保Mg的作用得到充分的发挥。

随着Si含量增加，合金的晶粒变细，金属流动性增大，铸造性能变好，热处理强化效果增加，型材的抗拉强度提高而塑性降低，耐蚀性变坏。

2 Mg和Si含量的选择2．1 Mg2Si量的确定2．1．1 Mg2Si相在合金中的作用Mg2Si在合金中能随着温度的变化而溶解或析出，并以不同的形态存在于合金中：(1)弥散相β’’固溶体中析出的Mg2Si相弥散质点，是一种不稳定相，会随温度的升高而长大。

(2)过渡相β’ 是β’’由长大而成的中间亚稳定相，也会随温度的升高而长大。

(3)沉淀相β是由β’ 相长大而成的稳定相，多聚集于晶界和枝晶界。

能起强化作用Mg2Si相是当其处于β’’弥散相状态的时候，将β相变成β’’相的过程就是强化过程，反之则是软化过程。

2．1．2 Mg2Si量的选择6063铝合金的热处理强化效果是随着Mg2Si量的增加而增大。

铝棒6063规格全文共四篇示例，供读者参考第一篇示例：铝棒6063是一种具有优异性能和广泛应用的铝合金材料，常用于建筑、航空航天、汽车等领域。

下面将详细介绍铝棒6063的规格及特点。

一、铝棒6063的规格1. 铝棒6063的成分组成铝棒6063由主要成分铝（Al）和少量的硅（Si）、铜（Cu）、镁（Mg）、锌（Zn）等元素组成。

其中硅元素的含量在0.2%-0.6%之间，铜、镁、锌等元素的含量均不超过0.1%。

2. 铝棒6063的热处理状态铝棒6063通常经过T5、T6等热处理工艺，以提高其硬度和强度。

T5状态下的铝棒6063具有一定的硬度和强度，而T6状态下的铝棒6063则具有更高的硬度和强度。

3. 铝棒6063的直径和长度铝棒6063通常有不同直径可供选择，常见的直径包括6mm、8mm、10mm、12mm等。

长度也有不同规格，常见的长度包括1000mm、2000mm、3000mm等。

4. 铝棒6063的表面处理铝棒6063可进行阳极氧化、喷砂、抛光等表面处理，以改善其外观和耐腐蚀性能。

常用的表面处理颜色有自然银色、黑色、金色等。

5. 铝棒6063的应用领域铝棒6063广泛用于建筑、汽车、轨道交通、航空航天等领域。

在建筑领域，铝棒6063常用于制作窗框、门框、扶手、梯子等建筑构件；在汽车领域，铝棒6063常用于制作汽车零部件，如发动机罩、车门框等。

1. 轻质高强铝棒6063具有轻质高强的特点，比重为2.7g/cm³，同时具有较高的强度和硬度，优良的机械性能，可满足各种工业和民用需求。

2. 耐腐蚀铝棒6063具有优良的耐腐蚀性能，可在各种恶劣环境下使用，不易受氧化、腐蚀等影响，保持长久的美观性和性能。

3. 加工性好铝棒6063易于加工成各种形状和尺寸，可采用锻造、挤压、拉伸等加工工艺，制成各种复杂的零部件和构件，适用性广泛。

4. 焊接性好铝棒6063具有良好的焊接性能，可采用TIG、MIG等焊接方法，焊接后接头牢固、密封性好，可满足不同工艺要求。
