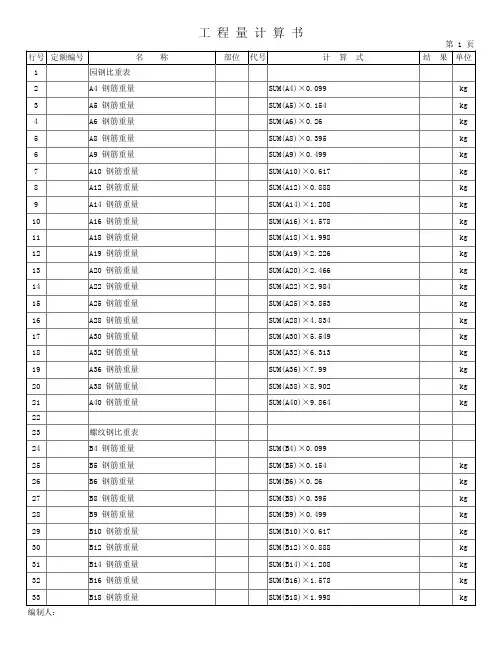

计算书钢筋明细表

钢筋混凝土T形梁设计一、设计资料（1）计算跨径20m2，均布活载6KN/m(改为8KN/m）；结构重要性系数γ0=1.1（3）材料规格钢筋及架力筋：采用HRB400钢筋抗拉强度标准值f sk=400MPa抗拉强度设计值f sd=330MPa弹性模量E s=2.0*105MPa相对界限受压区高度ξb=0.53箍筋：采用HRB335钢筋抗拉强度标准值f sk=335MPa抗拉强度设计值f sd=280MPa混凝土：主梁采用C35混凝土抗压强度标准值f ck=23.4MPa抗压强度设计值f cd=16.1MPa抗拉强度标准值f tk=2.20MPa抗拉强度设计值f td=1.52MPa弹性模量E c=3.15*104MPa(4)结构尺寸T 型主梁：计算跨度L p=20.00m面积S=180*800+980+1000*610=2.538*105mm 2=0.2538m 2 q G =25*S=25*0.2538=6.345KN/m 二、内力计算设计内力标准值见表如下恒载 均布荷载备注跨中弯矩 M d,l/2 317.25KN •m 400KN •m 车辆荷载引起的弯矩已计入冲击系数，1+µ=1.191/4处弯矩 M d,1/4 237.94KN •m 300KN •m 支点剪力 V d,0 63.45KN 80KN 跨中剪力 V d,L/2 0弯矩组合设计值：跨中截面 M d,l/2=1.2*317.25+1.4*400=941KN •m L/4截面 M d,1/4=1.2*237.94+1.4*300=706KN •m 剪力组合设计值：支点截面 V d,0=1.2*63.45+1.4*80=188.14KN 跨中截面 V d,L/2=0三、跨中正截面抗弯设计 1.T 形计算横截面的确定 h f ′=0.5*(100+80)=90mm由《桥规》（JTG D62）规定，得： b f ′≤L/3=20/3=6.67mb f ′≤b+12*h f ′=180+12*90=1260mm=1.26m 故，b f ′=1260mm 2.确定单筋梁还是双筋梁根据跨中截面正截面承载能力极限状态计算要求，确定纵向钢筋数量。

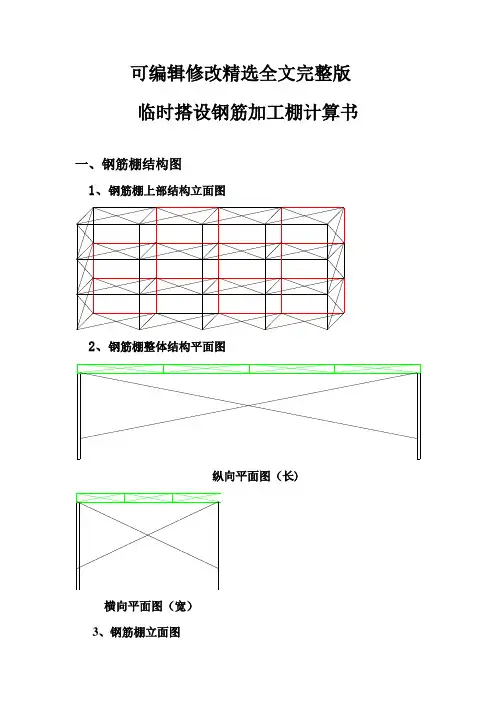

可编辑修改精选全文完整版临时搭设钢筋加工棚计算书一、钢筋棚结构图1、钢筋棚上部结构立面图2、钢筋棚整体结构平面图纵向平面图（长)横向平面图（宽）3、钢筋棚立面图二、钢筋棚计算参数1．φ50×3㎜钢管：截面积： A=443㎜2；惯性矩I=12.28cm 4；截面模量W=4.91cm 3； 单位重量:3.48Kg/m 。

2．φ102×5㎜钢管：截面积： A=1524㎜2；惯性矩I=179.68cm 4；截面模量W=35.23cm 3； 回转半径i=3.43cm ；单位重量:11.96Kg/m 。

3．彩钢瓦厚度0.426㎜）：单位重量:3.34Kg/㎡。

4．Q235钢材的[σg ]=235÷1.2=195Mpa5.上海地区10年一遇的最大风压=400N/㎡三、棚顶脊条受力计算：棚顶脊条采用φ50×3㎜钢管，布设间距为3m ，跨度为5m 。

棚顶脊条受到彩钢瓦的压力和自重：q=1.2×0.5 N/㎡×3m ＋1.4×5m ×3.34Kg/㎡ =25.2N/m 其最在弯矩产生在跨中：M max 8ql 2==225.258⨯==78.7(N.m) σw =w M m ax =-978.7491010⨯=16.0 (MPa) ＜[σg ]=195Mpa (合格)二、棚顶桁架受力计算：棚顶由3跨12米桁架组成。

12米跨桁架上、下弦杆均采用φ50×3㎜钢管。

桁架受到彩钢瓦、脊条压力和自重：q=25.2×3.87＋（8×12＋5×10）×3.48=606N/m其最在弯矩产生在跨中：M max 8ql 2==2606128⨯==10901(N.m) 桁架的惯性矩：I 桁=2×(I ＋a 2A)= 2×(122800＋2502×443)=55620600 mm 4σw =y I M max =-1255620600109010.2510⨯⨯=49.0(MPa) 49.0(MPa)＜[σg ]=195Mpa (合格)三、立柱桁架受力计算：立柱采用φ102×5㎜钢管，四角立柱高度均为3米： 立柱桁架受到的压力:F=606×12÷2=3636( N)计算长度 l 0=0.7×L=0.7×3=2.1(m) (以一端固定，一端铰接)长细比 λ= l 0/ i=2.1÷0.0414=50.7弯曲细数 查表得 ψ=0.867ψ[σg ]= 0.867×195 =169MPaσ= F/A=3636÷0.001524=2.39MPa2.39MPa ＜ψ[σg ]=147MPa(合格)四、抗风计算：上海地区10年一遇的最大风压P=400N/㎡1．立柱桁架抗风计算：立柱的间距为5米，所承担的迎风最大面积：S=12×3=36(㎡)风荷载强度:Q=K 1×K 2×K 3×P=1.3×1×1×400=520(N/㎡)1根立柱桁架受到的最大风力:F=s ×Q=520×36÷2=9360(N)1根立柱桁架受到最大风力时产生的均布荷载:q=9360÷3=3120(N/m)其最大弯矩：M max =8ql 2=2312038⨯==3510N.m σw =w M m ax =-935103523010⨯==99.6(MPa) 99.6(MPa) ＜[σg ]=195Mpa (合格)五、结论：经对钢筋棚进行强度和抗风计算，钢筋棚的强度满足要求。

1、基本数据施工阶段结构重要性系数0.9次梁间距l=3000mm使用阶段结构重要性系数1楼板厚度h=110mm永久荷载分项系数 1.2左支承梁上翼缘宽度200mm可变荷载分项系数 1.4右支承梁上翼缘宽度200mm混凝土上保护层厚度15mm模板在梁上的支承长度a=50mm混凝土下保护层厚度15mm 单榀桁架计算宽度b=188mm桁架高度80mm钢筋桁架节点间距200mm受拉区纵向钢筋的相对粘结特性系数10.8构件受力特征系数 2.1相对受压区高度0.5182、荷载施工阶段：模板自重+湿混凝土重量 2.75施工荷载1.5使用阶段：楼板 2.75面层1吊顶0.5楼面活荷载5准永久系数0.5一、设计数据二、使用阶段计算γ01=γ02=γG =γQ =b 1左=b 1右=l s =c ′=c ⬚=ℎt =V i =αcr =ξb =ΤkN m 2ΤkN m 2ΤkN m 2ΤkN m 2ΤkN m 2ΤkN m 2β1=ψq =1、荷载计算楼板净跨2800mm 楼板计算跨度2850mm除楼板自重外的永久荷载(1+0.5)*b=0.282使用荷载5*b=0.94除楼板自重外的永久荷载产生的弯矩0.286使用荷载产生的弯矩0.954楼板自重 2.75*b=0.517楼板自重产生的弯矩0.5251.2411.7662.3102、截面设计 施工阶段简支且使用阶段也简支时，桁架上弦钢筋只在施工阶段起作用，故使用阶段截面设计时，应按单筋截面计算下弦受拉钢筋。

l n =l −b 1左+b 2右2=l 0=l n +a =g 2=ΤkN m p 2=ΤkN mM 2Gk=g 2∙l 028=kN ∙mM 2Qk=p 2∙l 028=g 1=ΤkN mM 1Gk=g 1∙l 028=kN ∙m kN ∙m M 2k =M 2Gk +M 2Qk =kN ∙m M k =M 1Gk+M 2Gk +M 2Qk =kN ∙m M =γ02[γG (M 1Gk+M 2Gk )+γQ M 2Qk =kN ∙mf bx f A图 1如图1所示90mm混凝土受压区高度12.313mm受拉区钢筋截面面积76.519mm^2钢筋直径 6.980根据钢筋桁架模板表，初选上弦钢筋直径10mm 下弦钢筋直径10mm 腹杆钢筋直径4.5mm3、配筋率验算最大配筋率0.017最小配筋率取0.2%与中的较大值0.159最小配筋率=0.2%根据选用的模板确定90mm33.84mm^2289.520mm^2157.080mm^278.540mm^2f c bx =f y A sM =f c bx(ℎ0−x/2)ℎ0=ℎ−20=∴x =ℎ0−ℎ02−2M f c b=A s =f c bxf y=∵D 2=2A sπ=D 1=D 2=D 3=ρmax=ξb f c f y=45f t f y%45f tf y=∵∴ℎ0=ℎ−c −D 2/2=ρmin bℎ0=ρmax bℎ0=A s =π4D 22×2=A s ‘=满足要求！4、楼板下部钢筋应力控制验算施工阶段不设临时支撑时，裂缝宽度只与使用阶段增加的面层吊顶重量及使用荷载有关。

叠合板计算书DBS1-67-4120-221＞叠合板示意图:标志跨度叠合板示意图2、叠合板各项参数:（1）基本信息(2)钢筋参数(3)吊点信息3、考虑桁架钢筋的等效组合梁截面参数及有效宽度:(1)组合梁有效宽度B组合梁有效宽度按下式进行计算：B=Zba+b O且BWab”由下式确定：当a0<Io时，b a=(0.5-0.3a o∕1o)a o当a0>=Io时,b a=0.210其中aθ为相邻桁架筋下弦筋形心间距；1。

为平行于桁架筋方向的叠合板边长。

该板块的1o=3895因为相邻桁架下弦筋形心间距a0=600-80-8=512<10=3895所以b=(0.5-0.3*512/3895)*512=235.81mm即B=2*235.81+80=551.62mm≤a二600,则B=55162mm(2)截面参数计算相关信息D组合梁内钢筋面积桁架上弦筋截面面积Ac=3.14*102*0.25=78.50mm2桁架下弦筋截面面积As=2*3.14*82*0.25=100.48mm2桁架腹杆钢筋截面面积Af=3.14*62*0.25=28.26mm2板宽范围B内与桁架筋平行的板内分布钢筋配筋面积A I=4*3.14*82*0.25=200.9βmm22)截面参数计算用高度截面参数计算用高度包括：预制板断面板底到上弦筋形心距离h；板内分布筋形心到上弦筋形心距离h1;下弦筋和上弦筋的形心距离h sθ下弦筋位于下方下弦筋位于上方下弦筋位于下方按下式计算h=t0+di+H-d s-d c∕2h1=h-t0-d1∕2h s=H-(d c+d s)∕2下弦筋位于上方按下式计算h=t0+d+H-d c∕2hi=h-to-d-dι∕2h s=H-(d c+d s)∕2该叠合板块桁架下弦筋位于下方，可得：h=15+8+80-8-10/2=90hι=90-15-8/2=71mmh=80-(10+8)/2=7Imm3)叠合板钢筋与混凝土弹性模量之比αE=E8∕E c=200000∕29791=6.7133（3）中性轴（含桁架筋合成截面）yov-hBJPCF,（"-，FCF/2）+（4%+4优）（。

钻孔灌注桩钢筋计算书一、引言钻孔灌注桩是一种在建筑、桥梁、道路等工程中广泛应用的基桩类型。

其通过机械钻孔，在地下形成圆形或方形等特定形状的孔，然后放置钢筋笼，灌入混凝土，形成基桩。

本计算书主要针对钻孔灌注桩的钢筋用量进行计算。

二、计算依据本计算书依据以下规范和标准进行计算：1、《混凝土结构设计规范》（GB-2010）2、《建筑地基基础设计规范》（GB-2011）3、《建筑桩基技术规范》（JGJ94-2008）三、钢筋用量计算1、钢筋笼长度计算钢筋笼长度 =桩长 +钢筋笼锚固长度2、主筋用量计算主筋用量 = （钢筋笼长度×主筋直径×主筋密度）/（主筋截面积×桩数×损耗率）3、箍筋用量计算箍筋用量 = （钢筋笼长度×箍筋间距×箍筋密度）/（箍筋截面积×桩数×损耗率）4、加强筋用量计算加强筋用量 = （加强筋直径×加强筋密度）/（加强筋截面积×桩数×损耗率）四、参数选择1、钢筋笼锚固长度：根据规范和工程实际情况确定。

2、主筋直径：根据设计要求确定。

3、箍筋间距：根据设计要求确定。

4、加强筋直径：根据设计要求确定。

5、钢筋密度：根据《混凝土结构设计规范》确定。

6、损耗率：根据工程实际情况确定。

7、桩数：根据工程实际情况确定。

8、桩长：根据地质勘察报告和设计要求确定。

五、结论通过以上计算，我们可以得出钻孔灌注桩的钢筋用量。

在实际工程中，还需要考虑其他因素，如钢筋连接方式、施工工艺等，因此，本计算书仅为参考依据。

在具体工程中，应结合实际情况进行计算和调整。

钻孔灌注桩钢筋计算标题：整式的乘法单元测试试卷一、试卷概述本试卷旨在检验学生对于整式乘法的理解和掌握情况。

整式乘法是数学基础运算的重要部分，对于后续的学习有着至关重要的影响。

本试卷包含选择题、填空题、计算题等多种题型，力求全面考察学生的知识掌握程度。

1、孔径及净空净跨径L 0 = 1.9m 净高h 0 =2m孔数m=12、设计安全等级二级结构重要性系数r 0 = 1.03、汽车荷载荷载等级公路 —Ⅱ级4、填土情况涵顶填土高度H =7.3m 土的内摩擦角Φ =30°填土容重γ1 =19kN/m 3地基容许承载力[σ0] =300kPa5、建筑材料普通钢筋种类HRB400主钢筋直径25mm 钢筋抗拉强度设计值f sd =330MPa涵身混凝土强度等级C 25涵身混凝土抗压强度设计值f cd =11.5MPa 涵身混凝土抗拉强度设计值f td = 1.23MPa 钢筋混凝土重力密度γ2 =25kN/m 3基础混凝土强度等级C 20混凝土重力密度γ3 =23.5kN/m 3(一)截面尺寸拟定 (见图L-01)顶板、底板厚度δ =0.5m C 1 =0.5m钢 筋 混 凝 土 箱 涵 结 构 设 计一 、 设 计 资 料二 、 设 计 计 算侧墙厚度t =0.6m C 2 =0.6m 横梁计算跨径L P = L 0+t = 2.5m L = 3L 0+4t =8.1m 侧墙计算高度h P = h 0+δ = 2.5m h = h 0+2δ =3m 基础襟边 c =0m 基础高度 d =0m 基础宽度 B =8.1m(二)荷载计算1、恒载恒载竖向压力p 恒 = γ1H+γ2δ =151.20kN/m 2恒载水平压力顶板处e P1 = γ1Htan 2(45°-φ/2) =46.23kN/m 2图 L-01底板处e P2 = γ1(H+h)tan 2(45°-φ/3) =65.23kN/m 22、活载汽车后轮着地宽度0.6m，由《公路桥涵设计通用规范》(JTG D60—2004)第4.3.4条规定，按30°角向下分布。

一个汽车后轮横向分布宽>1.3/2m >1.8/2m故横向分布宽度a = 1.8+1.3 =3.100m同理，纵向，汽车后轮着地长度0.2m0.2/2+Htan30°= 4.315 m >1.4/2m故b = 1.400m ∑G =140kN 车辆荷载垂直压力q 车 = ∑G/(a³b) =32.26kN/m 2车辆荷载水平压力e 车 = q 车tan 2(45°-φ/2) =10.75kN/m 2(三)内力计算1、构件刚度比4.51 m0.6/2+Htan30°=K = (I1/I2)³(h P/L P) =0.58u=2K+1= 2.162、节点弯矩和轴向力计算(1)a种荷载作用下 (图L-02)涵洞四角节点弯矩M aA = M aC = M aE = M aF =-1/u²pL P2/12M BA = M BE = M DC = M DF =-(3K+1)/u²pL P2/12M BD = M DB =0横梁内法向力N a1 = N a2 = Na1' = Na2'=0侧墙内法向力N a3 = N a4 =(M BA-M aA+pL p2/2)/LpNa5=-(N a3+N a4)恒载p = p恒 =151.20kN/m2M aA = M aC = M aE = M aF =-36.50kN²mM BA = M BE = M DC = M DF =-99.87kN²mN a3 = N a4 =163.65kNNa5=-327.30kN车辆荷载p = q车 =32.26kN/m2M aA = M aC = M aE = M aF =-7.79kN²m图 L-02M BA = M BE = M DC = M DF =-21.31kN²mN a3 = N a4 =34.91kNNa5=-69.83kN(2)b种荷载作用下 (图L-03)M bA = M bC = M bE = M bF =-K²ph P2/6uM BA = M BE = M DC = M DF =K²ph P2/12uM BD = M DB =0N b1 = N b2 = Nb1' = Nb2'=ph P/2N b3 = N b4 =(M BA-M bA)/L pN b5=-(N b3+N b4)恒载p = e P1 =46.23kN/m2M bA = M bC = M bE = M bF =-12.92kN²mM BA = M BE = M DC = M DF = 6.46kN²m图 L-03N b1 = N b2 = N b1' = N b2'=57.79kNN b3 = N b4 =-7.75kNN b5=15.50kN(3)c种荷载作用下 (图L-04)Φ=20u(K+6)/K=490.51M cA = M cE =-(8K+59)²ph P2/6ΦM cC = M cF =-(12K+61)²ph P2/6ΦM BA = M BE =(7K+31)²ph P2/6ΦM DC = M DF =(3K+29)²ph P2/6ΦM BD = M DB =0N c1 = N c1'=ph P/6+(M cC-M cA)/h PN c2 = N c2'=ph P/3-(M cC-M cA)/h PN c3 = N c4 =(M BA-M cA)/L pN c5 =-(N c3+N c4)恒载p = e P2-e P1 =19.00kN/m2M cA = M cE =-2.57kN²mM cC = M cF =-2.74kN²mM BA = M BE = 1.41kN²m图 L-04M DC = M DF = 1.24kN²mN c1 = N c1'=7.85kNN c2 = N c2'=15.90kNN c3 = N c4 = 1.59kNN c5 =-3.19kN(4)d种荷载作用下 (图L-05)Φ1=20(K+2)(6K2+6K+1)=334.28Φ2=u/K= 3.73Φ3=120K3+278K2+335K+63=373.22Φ4=120K3+529K2+382K+63=484.48Φ5=360K3+742K2+285K+27=510.20Φ6=120K3+611K2+558K+87=637.80M dA =(-2/Φ2+Φ3/Φ1)²ph P2/4M dE =(-2/Φ2-Φ3/Φ1)²ph P2/4M dC =-(2/Φ2+Φ5/Φ1)²ph P2/24M dF =-(2/Φ2-Φ5/Φ1)²ph P2/24M BA =-(-2/Φ2+Φ4/Φ1)²ph P2/24M BE =-(-2/Φ2-Φ4/Φ1)²ph P2/24M DC =(1/Φ2+Φ6/Φ1)²ph P2/24M DF =(1/Φ2-Φ6/Φ1)²ph P2/24M BD =-Φ4²ph P2/12Φ1M DB =Φ6²ph P2/12Φ1N d1 =(M dC+ph P2/2-M dA)/h P图 L-05N d2 =ph p-N d1N d1' =(M dF-M dE)/h PN d2' =ph p-N d1'N d3 =(M BA+M BD-M dA)/L PN d4 =(M BE+M BD-M dE)/L PN d5 =-(N d3+N d4)车辆荷载p = e车 =10.75kN/m2M dA =9.74kN²mM dE =-27.77kN²mM dC =-5.78kN²mM dF = 2.77kN²mM BA =-5.56kN²mM BE = 2.56kN²mM DC = 6.09kN²mM DF =-4.59kN²mM BD =-8.12kN²mM DB =10.69kN²mN d1 =-19.65kNN d2 =46.53kNN d1' =0.09kNN d2' =26.80kNN d3 =-9.37kNN d4 =8.88kNN d5 =0.48kN(5)节点弯矩、轴力计算及荷载效应组合汇总表按《公路桥涵设计通用规范》(JTG D60—2004)第4.1.6条进行承载能力极限状态效应组合3、构件内力计算(跨中截面内力)(1)顶板1 (图L-06)x =L P/2P = 1.2p恒+1.4q车 =226.60kNN x = N1 =64.39kNM x = M A+N3x-Px2/2 =39.63kN²mV x = Px-N3 =59.73kN顶板1'x =L P/2P = 1.2p恒+1.4q车 =226.60kNN x = N1' =92.01kNM x = M E+N4x-Px2/2 =19.05kN²mV x = Px-N4 =34.17kN(2)底板2 (图L-07)ω1 =1.2p恒+1.4(q车+3e车H P2/4L P2)=237.89kN/m2ω2 =1.2p恒+1.4q车=226.60kN/m2x =L P/2N x = N2 =168.32kNM x =M C+N3x-ω2²x2/2-5x3(ω1-ω2)/12L P=13.98kN²mV x =ω2x+3x2(ω1-ω2)/2L P-N3=70.31kN底板2'ω1 =1.2p恒+1.4q车=226.60kN/m2ω2 =1.2p恒+1.4(q车-3e车H P2/4L P2)=215.31kN/m2x =L P/2图 L-07图 L-06N x = N2' =140.69kNM x =M F+N4x-ω2²x2/2-x3(ω1-ω2)/6L P=68.92kN²mV x =ω2x+x2(ω1-ω2)/2L P-N4=27.12kN(3)左侧墙 (图L-08)ω1 =1.4e P1+1.4e车=79.78kN/m2ω2 =1.4e P2+1.4e车106.38kN/m2x =h P/2N x = N3 =223.52kNM x =M A+N1x-ω1²x2/2-x3(ω2-ω1)/6h P=-48.05kN²mV x =ω1x+x2(ω2-ω1)/2h P-N1=43.65kN(4)右侧墙 (图L-09)ω1 = 1.4e P1 =64.73kN/m2ω2 = 1.4e P2 =91.33kN/m2x =h P/2N x = N4=249.08kNM x =M E+N1'x-ω1²x2/2-x3(ω2-ω1)/6h P=-54.28kN²mV x =ω1x+x2(ω2-ω1)/2h P-N1'=-2.79kN(5)中间墙 (图L-10)x =h P/2N x = N5=-472.60kNM x =M BD+(N1+N1')x=184.14kN²m 图 L-08图 L-09V x =-(N1+N1')图 L-10=-156.40kN(5)构件内力汇总表(四)截面设计1、顶板(A-B\B-E)钢筋按左、右对称，用最不利荷载计算。

结构构件计算书3钢筋混凝土过梁计算书项目名称 ______________ 日设计者 ________________ 校—、构件编号：GL-1二、示意图：In三、设计依据《混凝土结构设计规范》 (GB 50010-2010)《砌体结构设计规范》 (GB 50003-2001)四、计算信息1. 几何参数过梁高度h = 300 mm过梁宽度b = 240 mm过梁净跨 Ln = 2500 mm过梁梁端的支承长度 a = 300 mm过梁上墙体高度 hw = 1000 mm墙体厚度 bw = 240 mm2. 材料信息砌体类型：烧结普通砖 砌体强度等级：MU10 砂浆强度：M5砌体材料抗压强度设计值调整系数 丫 a = 1.00纵筋种类:HPB300 fy = 270.00 N/mm 箍筋种类:HPB300 fyv = 270.00 N/mm 箍筋间距：s = 200 mm3. 计算信息结构重要性系数：丫 o = 1.0纵筋合力点至近边距离：as = 35 mm4. 荷载信息恒载分项系数：丫 G = 1.35砌体材料容重：丫 W = 18.00 kN/m 过梁容重：丫 L = 25.00 kN/m 3梁板传来荷载设计值：qb = 10.00 kN/m bEs = 210000.00 N/mm2五、计算过梁荷载设计值1. 墙体荷载gk w = 丫W*bw*Ln/3 = 18.00*0.24*2.50/3 = 3.60 kN/m2. 过梁自重gk L = Y L*b*h = 25.00*0.24*0.30 = 1.80 kN/m3. 过梁上荷载设计值p = 丫O[丫G(gk w+gk L)+qb] = 1.00[1.35(3.60+1.80)+10.00] = 17.29 kN/m六、过梁截面配筋1. 计算过梁的计算跨度Lo = min(Ln+a,1.05L n) = min (2.50+0.30,1.05*2.50) = 2.625 m2. 计算过梁跨中最大弯矩2 2MU = 1/8*p*Lo = 1/8*17.29*2.625 = 14.89 kN •m3. 计算截面有效高度ho=h-as=300-35=265mm4. 计算相对界限受压区高度E b=3 1/(1+fy/(Es* & cu))=0.80/(1+270/(2.1*10 5*0.0033))=0.5765. 确定计算系数6a s=Y o*M/( a 1*fc*b*ho*ho)=1.0*14.892*10 心.0*7.2*240*265*265)=0.1236. 计算相对受压区高度E =1-sqrt(1- 2a s)=1 -sqrt(1- 2*0.123)=0.131 b=0.576 满足要求。

盖梁施工钢棒法计算书 附表1一、施工总荷载薄壁墩盖梁尺寸如图1所示。

图1 薄壁墩盖梁尺寸示意图盖梁模板施工体系选用墩身预埋PVC 管并插入钢棒，其钢棒中心距边缘30cm 。

上置千斤顶，I45a 工字钢作纵梁，纵梁上放置[18a 槽钢支撑悬臂端模板的三角支架。

具体布置如图2所示。

空心薄壁墩工字钢纵梁槽钢横梁角钢三角支撑盖梁Ф钢棒图2 盖梁结构示意图施工荷载包括：平台及盖梁模板自重，钢筋混凝土重量，施工人员及设备重量，灌注砼时振捣产生的冲击力等。

施工平台包括：墩身预埋PVC 管，采用φ95mm 钢棒4.6m*2根，两边露出各80cm ；钢棒上安装牛腿，架设I45a工字钢2根作为纵梁，每根12.6m，形成支撑纵梁以承受盖梁施工荷载，并通过调整横梁下的木楔调整盖梁横坡；支撑平台横梁拟采用[18a槽钢作为横梁，每根长4.6m，在悬臂部分按照（4@50+30)cm等间距布置，共需12根。

因空心薄壁墩墩顶实心段承担了大部分盖梁自身荷载，浇筑时只有悬臂部分荷载和混凝土流动对悬臂部分倾斜模板产生的侧压力由支架承担，故盖梁悬臂部分加上挡块按照（均布荷载+集中力）计算(取钢筋砼与模板共同容重取γ=26kN/m3,其中变截面段按照线性荷载计算，安全系数恒载乘以系数1.2，活载乘以1.4)：变截面段：q1=26*1*3.2/2-26*2*3.2/2=(41.6-83.2)kN/m悬臂等截面段：q2=26*2*3.2/2=83.2kN/m墩顶前后悬出段（包括钢筋砼与侧模板,全部作用于纵梁跨中部位）：q3=0.1*2*25+ [11.1 *1+（11.1+6.5）*1/2]*130*9.8/1000/6=9.2kN/m 挡块集中力：F1=0.3*0.5*（3.2-0.03*2）*26/2=6.1kN施工人员、运输工具、堆放材料荷载：q4=2.5KN/m2*3.2m/2=4kN/m下料冲击、振捣时产生的荷载（主要指对悬臂端倾斜模板底模的冲击荷载的竖向分力）：q5=2.0kPa*3.2m/2=3.2kN/m；横梁自重（一端，查结构计算手册：[18a槽钢质量为20.17Kg/m）加悬臂端三角支撑荷载(一端，不考虑变形，L75*75*7角钢质量7.4kg/m)：q6=（7.4kg/m*45m*9.8/1000/2.1m+20.17*4*6*9.8/1000/2.1）/2=1.91kN/mA3钢容许弯曲应力=1.25*[σ]=1.25*145MPa=181 MPa容许剪切应力=1.25*[τ]=1.25*85MPa=106 MPa16Mn钢容许弯曲应力=1.25*[σ]=1.25*210 MPa=262.5 MPa容许剪切应力=1.25*[τ]=1.25*120 MPa=150 MPa弹性模量E=2.1*105Mpa二、横梁计算根据《路桥施工计算手册》P176表8-5注，支架属于临时结构，其强度设计采用容许应力法，并不考虑荷载分项系数，且根据表8-9，其提高系数k=1.25。

钢筋混凝土预制管道结构计算表刚性管道开槽施工，不考虑温度作用，不考虑1)设计条件：管道内径D0(mm)=1300管道壁厚t(mm)=130覆土深度Hs(m)=10覆土重力密度rs=18kN/立方管内水重力密度rw=12kN/立方2)荷载计算：(A)永久作用:(1)管道自重，取钢筋混凝土重力密度rs=25kN/管道自重标准值G0k=14.60055161kN/m设计值G0=17.52066193kN/m (2)管内水重（按满流考虑)：标准值G wk=15.92787448kN/m设计值G w=20.22840059kN/m (3)管顶竖向土压力标准值F sv,k=336.96kN/m设计值F sv=427.9392kN/m (4)管两侧土压力（计算管中心处的土压力)标准值F ep,k=64.68kN/㎡p ep,k=100.9008kN/m设计值p ep=128.144016kN/m (5)管道上腔内土重标准值P0k= 4.70025504kN/m设计值P0= 5.969323901kN/m(A)可变作用:(1)地面车辆荷载(计算管顶竖向压力)(按城-A管顶压力标准值q vk=0.22kN/㎡设计值q vk D1=0.48048kN/m (2)地面堆积荷载(计算管顶竖向压力)标准值q mk=10kN/㎡q mk D1=15.6kN/m设计值q m D1=21.84kN/m车辆荷载和堆积荷载取大者进行计算:取q活=20.16kN/m 3)圆管内力分析：初选支承角2α=180°混凝土基础，此时在荷载作用永久作用侧向压力取标准值计算，不计侧向的查表得各种作用下的弯矩系数:管道自重系数K m B=0.044管内满水重系数K m B=0.044垂直均布荷载系数K m B=0.06管上腔土重系数K m B=0.049水平均布荷载系数K m B=-0.04B截面上的设计弯矩值为：M B=∑K mi p i r0=17.73441357kN.m/m 4)核定预制圆管产品规格及型号：根据GB/T11835-1999预制圆管产品标准内径为1300mm Ⅱ级管裂缝荷载为81kN/m（相应裂缝宽度0.2mm）破坏荷载为120kN/m预制圆管产品的破坏荷载，系按照三边支承法p=M B/0.318r0=77.99803655kN/m <120产品合格kN/m(破坏荷载)。

梁模板计算书梁高600mm~1000mm（梁截面400*1000mm）梁模板(扣件钢管架)计算书梁段:L1。
