山东大学844机械设计基础模拟题2

.模拟试题 2一、填空题1.实现间歇运动的机构有、。

2.轴上零件轴向固定的方法有、、。

3.齿轮轮齿失效形式主要有、。

4.工作中只受弯矩不受扭矩的轴叫轴，只受扭矩不承受弯矩的轴叫轴。

5.螺纹连接的常用防松方法有、、。

6.已知一孔的标注尺寸为5000.021，则该孔的最大极限尺寸，尺寸公差为。

7.滚动轴承额定寿命是指同一批轴承，在相同运转条件下轴承不发生时运转的总转数。

二、选择题1．平面四杆机构中，是否存在死点，取决于是否与连杆共线。

A. 主动件B.从动件C.机架D.连架杆2.下述几种运动规律中，既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。

A. 等速运动规律B.摆线运动规律 ( 正弦 )C. 等加速等减速运动规律D.简谐运动规律 ( 余弦 )3.斜齿圆柱齿轮的齿数z 与模数m n不变，若增大螺旋角，则分度圆直径d1。

A. 不变B.增大C.减小D.不一定增大或减小4.与齿轮传动相比，不能作为蜗杆传动的优点。

A. 传动平稳，噪声小B.传动比可以较大C. 可产生自锁D.传动效率高5.在设计直齿圆柱齿轮和斜齿圆柱齿轮时，通常取小齿轮齿宽 b1大于大齿轮齿宽 b2，其主要目的是。

A. 节省材料B.考虑装配时的轴向窜动C. 提高承载能力D.使两齿轮接近等强度6.根据滚动轴承的代号7306C，得知该轴承的内径为。

.A. 6mmB.24mmC.30mmD. 36mm7.用于连接的螺纹牙型为三角形，这主要是因为三角形螺纹。

A. 牙根强度高，自锁性能好B.传动效率高C.防振性能好8.选取 V带型号，主要取决于。

A. 带的线速度B.带的紧边拉力C. 带的有效拉力D.带传递功率和小带轮转速9.带传动在工作中产生弹性滑动的原因是。

A. 带与带轮间的摩擦系数较小B.所带的外载荷过大C. 带的弹性与紧边和松边有拉力差D. 初拉力过小10.带传动中，若小带轮为主动轮，则带的最大应力发生在带的处。

A ．进入小带轮处B．进入大带轮处C．退出大带轮处D．退出小带轮处11.在设计闭式软齿面齿轮传动时，其设计准则为。

2011年山东大学844《机械设计基础》研究生入学考试试题（回忆版）
一、简答题（8个，每个5分，共40分）
1、凸轮的基圆与压力角的关系，如何确定
2、联轴器与离合器的功能与区别
3、7308C/P5代表什么意思
4、ψd代表什么意思，怎么计算
5、已知一转轴的合成弯矩和扭矩图，求当量弯矩的最大值点（图题中给出），与05年第3页第四题2的图相同
其他题忘了~~，不好意思
二、计算自由度圆代表齿轮（凭印象画的图）
三、求凸轮旋转30度后的压力角，用反转法作图
四、给出两个齿轮的中心距和齿数，求两个齿轮的参数，包括Pb等
五、轮系的计算
六、轴承寿命的计算
七、齿轮弯曲强度校核、还是接触疲劳强度校核记不清了，公式给出了，只需注意值的选取（如[σH]、u、ψd）
八、判断齿轮旋向，然后画1和4的受力图，已知III轴的转矩和1、2、3、4的齿数求Fa1、Fr1、Ft1
九、判断哪个螺栓受力最大，螺栓为普通螺栓、铰制孔螺栓分别进行强度校核、剪切强度校核（一个算最小直径d1、一个求最小公称直径），给的值是多少忘了
十、（20分）已知单级传动变速器，齿轮为圆柱斜齿轮
（1）II的轴承应选用什么轴承
（2）画出II的结构，联轴器和齿轮都用键连接
（图好像是这样，印象有些模糊）
图都是用windows自带的画图工具画的，所以不够专业，但意思都表达出来了题的数目就这些，就回忆到这吧，总比没有强，祝需要的人考研成功！！。

机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。

在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。

1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大 D. 三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11. 带传动中，弹性滑动A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于A.σ1+σb1+σ cB. σ1+σb2+σ cC. σ2+σb1+σ cD. σ2+σb2+σc 【】13. 转轴的变曲应力为A．对称循环变应力 B.脉动循环变应力C．非对称循环变应力 D.静应力【】14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为A．10% B. 80% C.90% D.99% 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值二、填空题：本大题共10个小题，每空1分，共20分。

《机械制造技术基础》模拟试题一及答案一、（10分）什么是刀具的前角0、后角■、主偏角'■r、副偏角'■r、刃倾角s并将各角度标注在图上。

答：前角0，在正交平面p°内度量的基准面P与前刀面A的夹角；后角''0，在正交平面P0内度量的主后刀面A：•与切削平面ps的夹角；主偏角'r，在基面P r内度量的切削平面P s与进给方向之间的夹角；副偏角"，在基面P r内度量的副切削平面Ps与进给运动反方向之间的夹角;二、（10分）圆周铳削法和端面铳削法的铳削方式各有哪些？如何合理选用？答：圆周铳削方式包括顺铳和逆铳。

顺铳和逆铳时，切入工件时的切削厚度不同，刀齿与工件的接触长度不同，铳刀的磨损程度不同。

顺铳时，铳刀的耐用度可比逆铳时提高2-3倍，表面粗糙度也降低。

顺铳不宜于铳削带硬皮的工件。

在没有消除螺纹间隙装置的铳床上，只能采用逆铳，避免工作台的窜动和进给量不匀。

端面铳削法包括对称铳削、不对称逆铳和不对称顺铳。

在铳削碳钢和一般合金钢时，采用不对称逆铳，以减少切入时的冲击，提高硬质合金铳刀的耐用度。

在加工不锈钢和耐热合金时，采用不对称顺铳可以减少硬质合金的剥落磨损，提高切削速度。

三、（10分）试比较插齿和滚齿的加工原理、加工质量和工艺范围？答：插齿原理，模拟一对圆柱齿轮的啮合过程，其中一个是工件，另一个是齿轮形刀具（插齿刀），它与被加工齿轮的模数和压力角相同。

当插齿刀沿其轴线方向往复运动时，切削刃的轨迹像一个直齿圆柱齿轮的齿面，即“产形齿轮”。

滚齿加工是根据展成法原理来加工齿轮轮齿的。

模拟一对交错轴斜齿轮副啮合滚动的过程，滚刀与工件严格按照一对斜齿圆柱齿轮啮合的传动比关系旋转运动，滚刀就可以在工件上连续不断的切出齿。

加工质量：1•插齿的齿形精度比滚齿高；2•插齿后齿面的粗糙度比滚齿高；3•插齿的运动精度比滚齿差；4•插齿的齿向误差比滚齿大。

工艺范围：1•加工带有台阶的齿轮以及空刀槽很窄的双联和多联齿轮，只能用插齿；2•加工无空刀槽的人字齿轮只能用插齿；3•加工内齿轮只能用插齿；4•加工涡轮只能用滚齿；5. 加工斜齿圆柱齿轮，两者都可以用，但是，滚齿比较方便。

机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。

在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。

1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大 D. 三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11. 带传动中，弹性滑动A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于A.σ1+σb1+σcB. σ1+σb2+σcC. σ2+σb1+σ cD. σ2+σb2+σc 【】13. 转轴的变曲应力为A．对称循环变应力 B.脉动循环变应力C．非对称循环变应力 D.静应力【】14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为A．10% B. 80% C.90% D.99% 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值二、填空题：本大题共10个小题，每空1分，共20分。

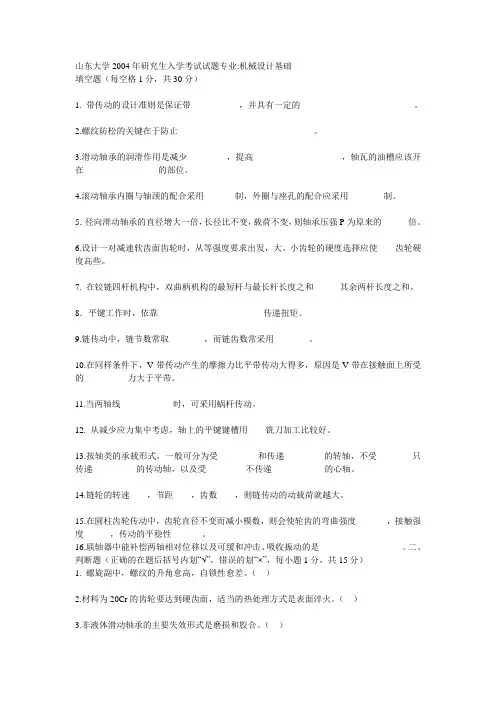

山东大学2004年研究生入学考试试题专业:机械设计基础填空题（每空格1分，共30分）1. 带传动的设计准则是保证带，并具有一定的。

2.螺纹防松的关键在于防止。

3.滑动轴承的润滑作用是减少，提高，轴瓦的油槽应该开在的部位。

4.滚动轴承内圈与轴颈的配合采用制，外圈与座孔的配合应采用制。

5．径向滑动轴承的直径增大一倍，长径比不变，载荷不变，则轴承压强P为原来的倍。

6.设计一对减速软齿面齿轮时，从等强度要求出发，大、小齿轮的硬度选择应使齿轮硬度高些。

7. 在铰链四杆机构中，双曲柄机构的最短杆与最长杆长度之和其余两杆长度之和。

8．平键工作时，依靠传递扭矩。

9.链传动中，链节数常取，而链齿数常采用。

10.在同样条件下，V带传动产生的摩擦力比平带传动大得多，原因是V带在接触面上所受的力大于平带。

11.当两轴线时，可采用蜗杆传动。

12. 从减少应力集中考虑，轴上的平键键槽用铣刀加工比较好。

13.按轴类的承载形式，一般可分为受和传递的转轴，不受只传递的传动轴，以及受不传递的心轴。

14.链轮的转速，节距，齿数，则链传动的动载荷就越大。

15.在圆柱齿轮传动中，齿轮直径不变而减小模数，则会使轮齿的弯曲强度，接触强度，传动的平稳性。

16.联轴器中能补偿两轴相对位移以及可缓和冲击、吸收振动的是。

二、判断题（正确的在题后括号内划“√”，错误的划“×”，每小题1分，共15分）1. 螺旋副中，螺纹的升角愈高，自锁性愈差。

（）2.材料为20Cr的齿轮要达到硬齿面，适当的热处理方式是表面淬火。

（）3.非液体滑动轴承的主要失效形式是磨损和胶合。

（）4.滚动轴承的公称接触角越大，轴承承受轴向载荷的能力越大。

（）5.在凸轮机构中，基圆半径取得较大时，其压力角也较大。

（）6. 若带传动的初拉力一定，增大摩擦系数和包角都可提高带传动的极限摩擦力。

（）7．闭式蜗杆传动的主要失效形式是蜗杆齿面的胶合。

（）8. 滚动轴承中，极限转速最高的轴承是调心滚子轴承。

动是不可避免的；而打滑是由于过载引起的，只要不过载，就可以避免打滑，所以，打滑是可以避免的。

W-7-1-01-2-5、简述齿廓啮合基本定律。

不论齿廓在任何位置接触，过接触点所做的公法线一定通过连心线上一定点，才能保证传动比恒定不变。

W-8-6-01-2-5、为什么闭式蜗杆传动必须进行热平衡计算？蜗杆传动存在着相对滑动，摩擦力大，又因为闭式蜗杆传动散热性差，容易产生胶合，所以要进行热平衡计算。

W-10-2-01-2-5、说明螺纹连接的基本类型及应用。

螺栓连接、双头螺柱连接、螺钉连接、紧定螺钉连接。

螺栓连接用于被连接件不厚、通孔且经常拆卸的场合；双头螺柱连接用于被连接件之一较厚、盲孔且经常拆卸的场合；螺钉连接用于被连接件之一较厚、盲孔且不经常拆卸的场合。

W-12-3-01-2-5、轴上零件的周向固定各有哪些方法？（指出四种以上方法）周向固定：键连接、花键连接、过盈配合连接W-12-3-01-2-5、轴上零件的轴向固定方法主要有哪些种类?各有什么特点?（指出四种以上）轴向固定：轴肩、轴环、轴套、轴端挡板、弹性档圈轴肩、轴环、轴套固定可靠，可以承受较大的轴向力；弹性档圈固定可以承受较小的轴向力；轴端挡板用于轴端零件的固定。

五、计算题J-2-5-01-4-10、说明机构具有确定相对运动的条件，并判断机构运动是否确定？（10分）解：机构具有确定相对运动的条件是：机构的自由度数等于机构中（接受外界给定运动规律的）原动件的个数。

n=3，P L=3，P H＝2机构自由度F＝3n－2P L－P H＝1，因为W＝1＝F，所以机构的运动确定。

J-2-5-02-4-15、说明机构具有确定相对运动的条件，并判断机构运动是否确定？（15分）解答:机构具有确定相对运动的条件是：机构的自由度数等于机构中(接受外界给定运动规律的)原动件的个数。

机构中，n=7，P L=9，P H=1F＝3n－2P L－P H=2＝W>0，所以机构运动确定。

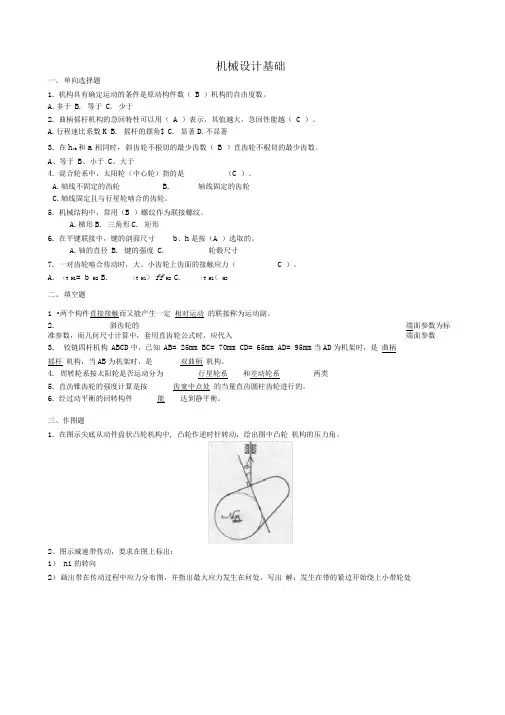

机械设计基础一、单向选择题1.机构具有确定运动的条件是原动构件数（B ）机构的自由度数。

A.多于B. 等于C. 少于2.曲柄摇杆机构的急回特性可以用（A ）表示，其值越大，急回性能越（C ）。

A.行程速比系数KB. 摇杆的摆角$C. 显著D.不显著3.在h*a和a相同时，斜齿轮不根切的最少齿数（B ）直齿轮不根切的最少齿数。

A、等于B、小于C、大于4.混合轮系中，太阳轮（中心轮）指的是（C ）。

A.轴线不固定的齿轮B. 轴线固定的齿轮C.轴线固定且与行星轮啮合的齿轮。

5.机械结构中，常用（B ）螺纹作为联接螺纹。

A.梯形B. 三角形C. 矩形6.在平键联接中，键的剖面尺寸b、h是按（A ）选取的。

A.轴的直径B. 键的强度C. 轮毂尺寸7.一对齿轮啮合传动时，大、小齿轮上齿面的接触应力（ C ）。

A. （T H1= b H2B. （T H1> ff H2C. （T H1< H2二、填空题1 •两个构件直接接触而又能产生一定相对运动的联接称为运动副。

2.斜齿轮的端面参数为标准参数，而几何尺寸计算中，套用直齿轮公式时，应代入端面参数3.铰链四杆机构ABCD中，已知AB= 25mm BC= 70mm CD= 65mm AD= 95mm当AD为机架时，是曲柄摇杆机构，当AB为机架时，是双曲柄机构。

4.周转轮系按太阳轮是否运动分为行星轮系和差动轮系两类5.直齿锥齿轮的强度计算是按齿宽中点处的当量直齿圆柱齿轮进行的。

6.经过动平衡的回转构件能达到静平衡。

三、作图题1.在图示尖底从动件盘状凸轮机构中, 凸轮作逆时针转动，绘出图中凸轮机构的压力角。

2、图示减速带传动，要求在图上标出：1）n1的转向2）画出带在传动过程中应力分布图，并指出最大应力发生在何处，写出解：发生在带的紧边开始绕上小带轮处maxmax的表达式四、自由度计算题计算图示机构自由度，如有局部自由度、虚约束、复合铰链应指 出，并判定机构运动是否确定。
