桥架安装钢管敷设常见标准规范

施工规范

出自于2002建筑电气工程施工质量验收规范GB50303版

1、安装电工、焊工、起重吊装工和电气调试人员等，按有关要求持证上岗；

2、除设计要求外，承力建筑钢结构构件上，不得采用熔焊连接固定电气线路、设备和器具的支架、螺栓等部件；且严禁热加工开孔。

3、接地（PE）或接零（PEN）支线必须单独与接地（PE）或接零（PEN）干线相连接，不得串联连接。

4、高低压成套配电柜、蓄电池柜、不间断电源柜、控制柜（屏、台）及动力、照明配电箱（盘）应符合下列规定：

（1）查验合格证和随带技术文件，实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志。不间断电源柜有出场试验记录；

（2）外观检查：有铭牌，柜内元器件无损坏丢失、接线无脱落焊，蓄电池柜内电池壳体无碎裂、漏夜，充油、充气设备无泄露，涂层完整，无明显凹陷。

5、关于桥架与电缆

1、桥架安装和桥架内电缆敷设应按以下程序进行：

（1）测量定位，安装桥架的支架，经检查确认，才能安装桥架；

（2）桥架安装检查合格，电缆沟、电缆竖井内支架安装及电缆导管敷设结束，接地（PE）或接零（PEN）连接完成，经检查确认，才能敷电缆；才能敷设电缆；

（3）电缆敷设前绝缘测试合格，才能敷设；

（4）电缆电气交接试验合格，且对接线去向、相位和防火隔堵措施等检查确认，才能通电。

2、桥架安装应符合下列规定：

（1）直线段钢制电缆架长度超过３０m、铝合金或玻璃钢制电缆桥架长度超过１５m设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；

（2）电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表一

表一

序号

电缆种类

最小允许弯曲半径

1

无铅包钢铠护套的橡皮绝缘电力电缆

10D

2

有钢铠护套的橡皮绝缘电力电缆

20D

3

桥架线槽施工工艺标准

集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）

1.总则1.1适用范围

本标准适用于建筑物内金属桥架、线槽安装工程。

1.2编制依据

《建筑电气工程施工质量验收规范》 GB50303-2002

2.施工准备

2.1技术准备

2.2材料准备

2.3主要机具设备准备

2.4 作业条件

3.施工工艺流程

3.1工艺流程

弹线定位→预留孔洞→支架与吊架安装→金属桥架线槽安装→配线。

3.2施工工艺

(1)支架与吊架所用钢材应平直，无显着扭曲。下料后长短偏差应在5mm范围内，切口处应无卷边、毛刺。

(2)钢支架与吊架必须焊接牢固，无显着变形，焊缝均匀平整，不得出现裂缝、咬边等缺陷。

(3)支架与吊架必须安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架必须与建筑物有相同的坡度。

(4)万能吊具必须采用定型产品，对线槽进行吊装，并应有各自独立的吊装卡具或支撑系统。

(5)水平固定点间距在1.5m-2.0m之间选取。垂直固定的间距为2.0m。在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内必须设置固定支持点。

(6)支架与吊架距离上层楼板不应小于150mm-200mm；距地面高度不应低于100mm-150mm。

(7)严禁用木砖固定支架与吊架。

(8)轻钢龙骨上敷设线槽必须各自有单独卡具吊装或支撑系统，吊杆直径不应小于8mm；支撑必须固定在主龙骨上，不允许固定在辅助龙骨上。

(1)适用于C15以上混凝土构件及实心砖墙上，不适用于空心砖墙。

(2)钻孔直径的误差不得超过+0.5—-0.3mm；深度误差不得超过+3mm；钻孔后应将孔内残存的碎屑清除干净。

(3)螺栓固定后，其头部偏斜值不大于2mm。

(4)螺栓及套管的质量应符合产品的技术条件。

电缆桥架验收标准

1.电缆桥架的基本结构参数见表1。

表1 单位为MM

结构参数 长度L 宽度B 高度B

尺寸系列 2000、3000、

4000、6000 100、200、300、400、500、600、800 60、75、100、150、200

注：尺寸系列以外的特殊要求，可按合同双方协议制造。

2. 板材厚度

电缆桥架允许最小板材厚度见表2。

表2 单位为MM

宽度B 允许最小板厚

B＜100

100≤B＜150

150≤B＜400

400≤B＜800

800＜B 1

1.2

1.5

2

2.5

3.要求

(1) 外观

A.电缆桥架镀、涂层表面质量应符合表3规定。 表3

防护层方式 表面质量

热 镀 锌 表面应均匀、无毛刺、过烧、挂灰、伤痕等缺陷；每件电缆桥架上直径小于2mm的漏镀点每米不超过2个；且在任一100㎝2面积内不得有2个及2个以上漏镀点；不得有影响安装的锌瘤。

电镀锌或锌合金 表面应均匀、光亮，不得有起皮、气泡、花斑、局部未镀、划伤等缺陷。

热固型粉末静电喷涂或喷漆镀锌+喷涂或喷漆 表面应均匀、平整、光滑，无起皱、气泡等缺点。

B.电缆桥架加工成形后，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷 (2) 焊接要求:焊接件所有焊缝应均匀，不得有漏焊、虚焊、裂纹、夹渣、烧穿、弧坑等缺陷。

（3） 制造要求

A. 电缆桥架的长度极限偏差

a) 当长度小于、等于2000mm时，极限偏差为±2mm；

b) 当长度大于2000mm时，极限偏差为±4mm。

B. 电缆桥架横档:梯级式电缆桥架横档中心距不应大于300mm；横档的宽度不应小于30mm。

C. 电缆桥架用连接板连接时，两槽体间的连接电阻不大于0.1Ω

附录1（规范性附录）钢质电缆桥架镀层附着力测定

a) 用一刃口磨成30℃锐角的硬质钢划刀，划两条相距2mm的平行线。划线时应施以足够的压力，使划刀一次就能划破覆盖层达到基体金属。如果两条划线之间的覆盖层有任何部分脱离基体金属，则认为附着强度不好。这样的附着力判为不合格。

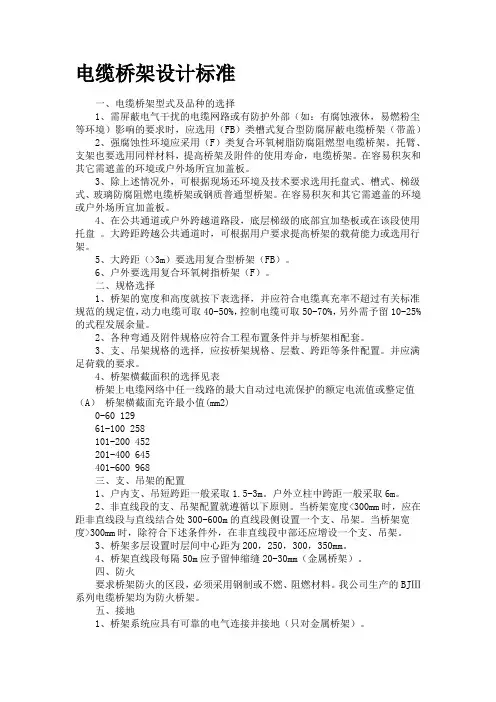

电缆桥架设计标准

一、电缆桥架型式及品种的选择

1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）

2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

3、除上述情况外，可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘 。大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。

5、大跨距（>3m）要选用复合型桥架（FB）。

6、户外要选用复合环氧树指桥架（F）。

二、规格选择

1、桥架的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。

2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。

3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。并应满足荷载的要求。

4、桥架横截面积的选择见表

桥架上电缆网络中任一线路的最大自动过电流保护的额定电流值或整定值（A） 桥架横截面充许最小值(mm2)

0-60 129

61-100 258

101-200 452

201-400 645

401-600 968

三、支、吊架的配置

1、户内支、吊短跨距一般采取1.5-3m。户外立柱中跨距一般采取6m。

2、非直线段的支、吊架配置就遵循以下原则。当桥架宽度<300mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架。当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。
