剪力墙钢筋计算

1 第一章：剪力墙钢筋

在计算剪力墙钢筋时，需要考虑以下几个问题：（图1）

1、剪力墙需要计算哪些钢筋？

剪力墙主要有墙身、墙柱、墙梁、洞口四大部分构成，其中墙身钢筋包括水平筋、垂直筋、拉筋和洞口加强筋；墙柱包括暗柱和端柱两种类型，其钢筋主要有纵筋和箍筋；墙梁包括暗梁和连梁两种类型，其钢筋主要有纵筋和箍筋。

2、计算剪力墙墙身钢筋需要考虑以下几个因素：基础型式、中间层和顶层构造；墙柱、墙梁对墙身钢筋的影响。

剪力墙墙梁墙柱墙身钢筋水平筋拉 筋垂直筋洞口下方端 柱连 梁洞口上方暗 柱暗 梁楼层连梁顶层连梁中间层－变截面基础层－插筋暗 柱端 柱顶层－锚固外侧筋内侧筋洞口箍筋纵筋暗撑加强筋双洞口连梁跨层连梁

第一节：暗柱

1.1、总公式

1)、帮扎连接:弯折长度(a)+竖直长度(h1)+基础外露长度+n(1.2Lae+层高)--板厚+锚固长 度Lae

2)、机械连接:弯折长度(a)+竖直长度(h1)+n层高--板厚+锚固长度Lae

1.2、分公式

1)、帮扎连接: 基础层插筋=弯折长度(a)+竖直长度(h1)+基础外露长度+搭接长度1.2Lae

中间层纵筋=中间层高+搭接长度1.2Lae

顶层纵筋=顶层层高--板厚+锚固长度Lae

2)、机械连接: 基础层插筋=弯折长度(a)+竖直长度(h1)+基础外露长度500

中间层纵筋=中间层高

顶层纵筋=顶层层高--非连接区长度500--板厚+锚固长度Lae

1.3、变截面情况（以A、B层为例）

1)、当c/(板厚++水平间距)<1/6时，，符合如图c种情况

A层情况：

帮扎连接：外(内)侧纵筋长度=A层高+斜度伸长值--板厚--水平间距+搭接长度1.2Lae

机械连接：外(内)侧纵筋长度=A层高-A层非连接区500--板厚--水平间距+斜长+搭接长度1.2Lae

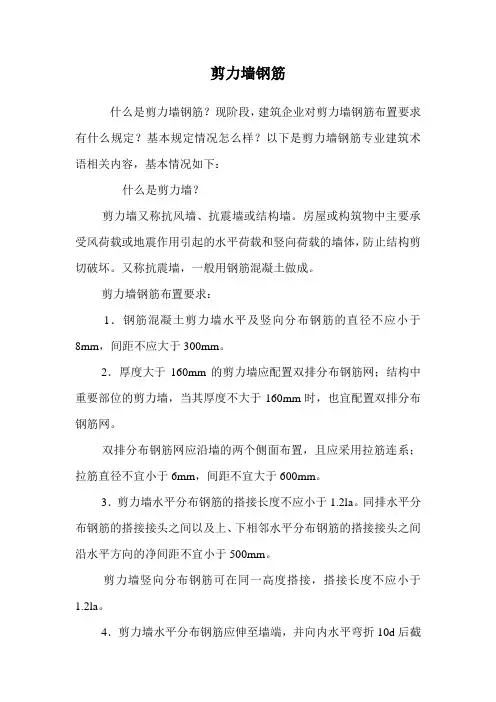

剪力墙钢筋

什么是剪力墙钢筋？现阶段，建筑企业对剪力墙钢筋布置要求有什么规定？基本规定情况怎么样？以下是剪力墙钢筋专业建筑术语相关内容，基本情况如下：

什么是剪力墙？

剪力墙又称抗风墙、抗震墙或结构墙。房屋或构筑物中主要承受风荷载或地震作用引起的水平荷载和竖向荷载的墙体，防止结构剪切破坏。又称抗震墙，一般用钢筋混凝土做成。

剪力墙钢筋布置要求：

1．钢筋混凝土剪力墙水平及竖向分布钢筋的直径不应小于8mm，间距不应大于300mm。

2．厚度大于160mm的剪力墙应配置双排分布钢筋网；结构中重要部位的剪力墙，当其厚度不大于160mm时，也宜配置双排分布钢筋网。

双排分布钢筋网应沿墙的两个侧面布置，且应采用拉筋连系；拉筋直径不宜小于6mm，间距不宜大于600mm。

3．剪力墙水平分布钢筋的搭接长度不应小于1.2la。同排水平分布钢筋的搭接接头之间以及上、下相邻水平分布钢筋的搭接接头之间沿水平方向的净间距不宜小于500mm。

剪力墙竖向分布钢筋可在同一高度搭接，搭接长度不应小于1.2la。

4．剪力墙水平分布钢筋应伸至墙端，并向内水平弯折10d后截断。

当剪力墙端部有翼墙或转角墙时，内墙两侧的水平分布钢筋和外墙内侧的水平分布钢筋应伸至翼墙或转角墙外边，并分别向两侧水平弯折15d后截断。在转角墙处，外墙外侧的水平分布钢筋应在墙端外角处弯入翼墙，并与翼墙外侧水平分布钢筋搭接。

带边框的剪力墙，其水平和竖向分布钢筋宜分别贯穿柱、梁或锚固在柱、梁内。

5．剪力墙墙肢两端的竖向受力钢筋不宜少于412的钢筋或216的钢筋；沿该竖向钢筋方向宜配置直径不小于6mm、间距为250mm的拉筋。

6．剪力墙洞口上、下两边的水平纵向钢筋截面面积分别不宜小于洞口截断的水平分布钢筋总面积的1/2。纵向钢筋自洞口边伸入墙内的长度不应小于受拉钢筋的锚固长度。

剪力墙钢筋工程量的计算

剪力墙是建筑物中常使用的一种承重结构，主要用于抵抗水平荷载和抗震作用。在剪力墙的设计和施工过程中，钢筋工程量的计算非常重要。下面将详细介绍剪力墙钢筋工程量的计算方法。

1.剪力墙的类型

剪力墙主要分为无柱剪力墙和有柱剪力墙两种类型。无柱剪力墙通常用于住宅和办公建筑，而有柱剪力墙多用于高层建筑或大跨度结构中。

2.剪力墙的工作原理

剪力墙的工作原理是通过墙体内的钢筋和混凝土来抵抗水平荷载。墙体外表面的纵向钢筋（称为剪力墙筋）负责承担大部分剪力荷载，而墙体内的纵向钢筋（称为纵筋）则用于保持墙体的整体性能。

3.剪力墙钢筋的计算方法

根据设计要求和相关规范，剪力墙的钢筋工程量可以通过以下步骤计算：

步骤1：确定剪力墙的尺寸和位置。

首先，需要根据建筑设计图纸和相应的工程要求，确定剪力墙的尺寸和位置。通常，剪力墙的宽度取决于设计荷载和墙体的高度。

步骤2：分析剪力墙的受力情况。

通过结构分析，确定剪力墙上的最大荷载并计算出最大剪力。

步骤3：计算剪力墙筋的数量和尺寸。 根据最大剪力和规范要求，计算出剪力墙筋的数量和尺寸。通常情况下，剪力墙筋采用等间距布置，但也需要根据实际情况进行调整。

步骤4：计算剪力墙纵筋的数量和尺寸。

根据剪力墙的高度和宽度，计算出纵筋的数量和尺寸。纵筋一般沿墙体的高度方向等间距布置，但也需要根据实际情况进行调整。

步骤5：计算剪力墙的钢筋总量。

将剪力墙筋和纵筋的数量和尺寸累加，即可计算出剪力墙的钢筋总量。在计算过程中，还需要考虑钢筋的搭接长度和弯曲长度等。

4.注意事项

在剪力墙钢筋的计算过程中，还需要注意以下几个方面：

-遵守相关的设计规范和标准，确保钢筋的数量和尺寸符合要求。

-考虑剪力墙的整体稳定性和抗震性能，在设计过程中应合理布置钢筋。

-考虑剪力墙的施工工艺和施工难易程度，在设计过程中应尽量减少钢筋的种类和长度等。

剪力墙钢筋工程量的计算是剪力墙设计和施工中非常重要的一部分。只有正确计算和布置钢筋，才能确保剪力墙的结构稳定性和抗震性能。因此，在实际工程中，应严格按照相关规范和标准进行计算，并通过质量检验和验收等手段，确保钢筋工程量的准确性和合理性。

剪力墙的钢筋计算

剪力墙是指由墙体承担剪力的一种结构元素，主要承担建筑物在水平方向的剪力传递和抗剪能力。在进行剪力墙的钢筋计算时，需要考虑墙体受力、钢筋数量和布置、钢筋直径和间距等因素。

一、剪力墙的受力分析

剪力墙主要受到水平荷载的作用，根据建筑结构的特点以及设计要求，计算得到剪力墙所受到的剪力大小。剪力墙的受力分析要考虑结构所处的地震烈度、楼层高度、建筑材料等因素，并结合设计规范进行计算。

二、钢筋数量计算

根据剪力墙的受力大小，可以计算出所需要的钢筋总面积。剪力墙的钢筋数量通常按照钢筋配筋率进行计算。具体计算公式如下：

As = (V / (ρ × fy)) × 10^3

其中，As为所需钢筋总面积（mm²），V为剪力大小（kN），ρ为钢筋配筋率，fy为钢筋的屈服强度。

三、钢筋布置

根据设计要求和钢筋配筋率，可以计算出每层剪力墙所需的钢筋数量，然后根据剪力墙的高度和钢筋直径计算出每个截面所需的钢筋根数。钢筋应尽量均匀分布在截面内，并注意与封闭壁等其他构件的联接。

四、钢筋直径和间距 根据设计规范和结构要求，可以确定剪力墙所需的钢筋直径和间距。一般情况下，剪力墙的钢筋直径应在12-40mm范围内，钢筋间距应根据构造要求进行设计。

五、验算

完成钢筋配筋后，需要进行验算以确保设计符合要求。验算包括钢筋受力验证、截面尺寸验证等。主要通过计算各个截面的受力和变形情况，检查是否满足设计要求。

在进行剪力墙的钢筋计算时，需要根据具体的设计要求和结构特点进行综合考虑。只有满足结构的受力和强度要求，才能确保剪力墙的安全可靠。
