电力设备预防性试验项目及周期标准

资料 电力设备预防性试验项目及周期标准

1 电力变压器和电抗器

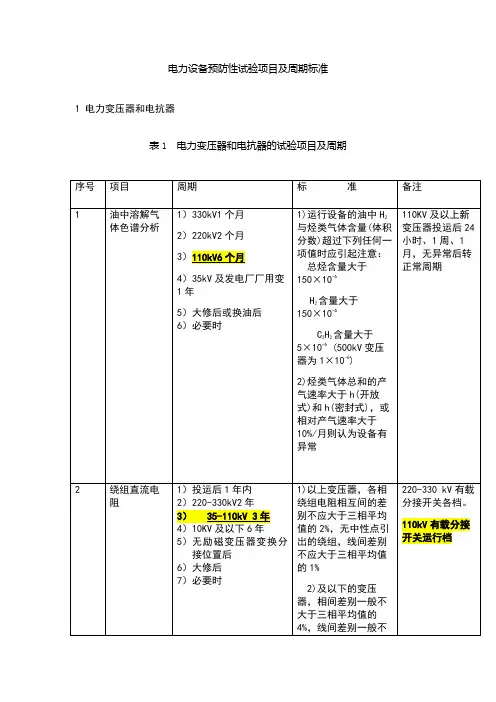

表1 电力变压器和电抗器的试验项目及周期

序号 项目 周期 标 准 备注

1 油中溶解气体色谱分析 1）330kV1个月

2）220kV2个月

3）110kV6个月

4）35kV及发电厂厂用变1年

5） 大修后或换油后

6）必要时 1)运行设备的油中H2与烃类气体含量(体积分数)超过下列任何一项值时应引起注意：150×10-6

H2含量大于150×10-6

C2H2含量大于5×10-6 (500kV变压器为1×10-6)

2)烃类气体总和的产气速率大于0.25ml/h(开放式)和0.5ml/h(密封式)，或相对产气速率大于10%/月则认为设备有异常

110KV及以上新变压器投运后24小时、1周、1月，无异常后转正常周期

2 绕组直流电阻 1） 投运后1年内

2） 220-330kV2年 1)1.6MVA以上变压器，各相绕组电阻相220-330 kV有载分接开关各资料 3） 35-110kV 3年

4） 10KV及以下6年

5） 无励磁变压器变换分接位置后

6） 大修后

7） 必要时 互间的差别不应大于三相平均值的2%，无中性点引出的绕组，线间差别不应大于三相平均值的1%

2)1.6MVA及以下的变压器，相间差别一般不大于三相平均值的4%，线间差别一般不大于三相平均值的2%

3)与以前相同部位测得值比较，其变化不应大于2%

档。

110kV有载分接开关运行档

3 绕组绝缘电阻、吸收比或（和）极化指数 1） 投运后1年内

2） 220-330kV 2年

3） 35-110kV 3年

4） 10KV及以下6年

5） 大修后

6） 必要时

1)绝缘电阻换算至同一温度下，与前一次测试结果相比应无明显变化

2)吸收比(10～30℃范围)不低于1.3或极化指数不低于1.5 1)采用2500V或5000V兆欧表

2)测量前被试绕组应充分放电

3)测量温度以顶层油温为准，尽量使每次测量温度相近

4)尽量在油温低于50℃时测量，不同温度下的绝缘电阻值一般可按下式换算 资料

式中R1、R2分别为温度t1、t2时的绝缘电阻值

5)吸收比和极化指数不进行温度换算

4 绕阻的tgδ 1）投运后1年内

2）220-330kV 2年

3）35-110kV 3年

4）大修后

5）必要时 1)20℃时tgδ不大于下列数值：

66～220kV 0.8%

35kV及以下 1.5%

2)tgδ值与历年的数值比较不应有显著变化(一般不大于30%)

3)试验电压如下： 1)非被试绕组应接地或屏蔽

2) 同一变压器各绕组tgδ的要求值相同

3)测量温度以顶层油温为准，尽量使每次测量的温度相近

4)尽量在油温低于50℃时测量，不同温度下的tgδ值一般可按下式换算

tgδ1、tgδ2分别为温度t1、t2时的tgδ值 绕组电压10kV及以上 10kV

绕组电压10kV以下 Un

4)用M型试验器时试验电压自行规定

5 电容型套管的tgδ和电1）投运后1年内 见套管试验标准。 1)用正接法测量 10/)(12215.1ttRR/)(12123.1tgtgtt资料 容量 2）220-330kV 2年

3）35-110kV 3年

4）大修后

5）必要时 2)测量时记录环境温度及变压器(电抗器)顶层油温

6 绝缘油试验：简化分析

击穿电压

介损 1） 220-330kV 半年

2） 35-110kV 1年

3） 10KV及以下6年

4） 必要时 见绝缘油简化试验标准

7 交流耐压试验 1）大修后（10kV及以下）

2）更换绕组后

3）必要时

8 铁芯（有外引接地线的）绝缘电阻 1）220-330kV 2年

2）35-110kV 3年

3）大修后

4）必要时 1)与以前测试结果相比无显著差别

2)运行中铁芯接地电流一般不大于0.1A 1)采用2500V兆欧表(对运行年久的变压器可用1000V兆欧表)

2)夹件引出接地的可单独对夹件进行测量

9 穿心螺杆、铁轭夹件、绑轧钢带、铁芯、线圈压环及屏蔽的绝缘电阻 1）大修时

2）必要时 资料 10 油中含水量 1）220-330kV 半年

2）35-110kV 1年

1） 必要时 见绝缘油简化试验标准

11 油中含气量 1）330kV 1年

2）大修后（330kV）

3）必要时

12 绕阻泄漏电流 1）投运后1年内

2）220-330kV 1年

3））35-110kV 3年

4））大修后

5））必要时 1、试验电压：

绕组额定电压 kV 6～10 66～330

直流试验电压 kV 10 40

（读取1min时的泄漏电流值）

2、与前一次测试结果相比应无明显变化

13 绕阻所有分接的电压比 1） 分接开关引线拆装后

2） 更换绕组后

3） 必要时

14 校核三相变压器的组别或单相变压器极性 更换绕组后 资料 15 空载电流和空载损耗 1） 更换绕组后

2）必要时

16 短路阻抗与负载损耗 1） 更换绕组后

2）必要时

17 局部放电测量 1） 110kV及以上新变压器投运前

2） 110kV及以上更换绕组后

3） 220kV及以上消缺性大修后

4） 油色谱分析怀疑有放电性故障时

5） 必要时 1)在线端电压为时，放电量一般不大于500pC；在线端电压为时，放电量一般不大于300pC

2)干式变压器按GB6450规定执行 1)试验方法符合GB1094.3的规定

18 有载调压装置的试验和检查

1) 检查动作顺序，动作角度

2） 操作试验。

3） 检查和切换测试

4) 检查操作箱

5) 切换开关室绝缘油试验 1) 按制造厂要求

2) 大修后

3) 必要时

绝缘油击穿电压试验：动作2000次后或2年1次 3/5.1mU3/3.1mU资料 6）开关切换过渡波形

19 压力释放器校验 1） 大修时

2） 必要时

20 整体密封检查 大修后

21 冷却装置及其二次回路检查试验 1）大修后

2）必要时

22 套管中的电流互感器绝缘试验 1）大修后

2）必要时

23 全电压下空载合闸 更换绕组后

24 油中糠醛含量 1） 运行15年后3年1次

2） 必要时 110kV及以上变压器

25 绝缘纸(板)聚合度 1） 糠醛含量超标后

2） 必要时

26 绝缘纸(板)含水量 必要时

27 阻抗测量 必要时

28 振动 必要时

29 噪声 必要时

30 油箱表面温度分布 必要时

绕组变形测1） 新变压器投运前 110kV和31.5MVA 资料 31 量 2） 变压器出口短路后

3） 更换绕组后

4） 必要时 及以上变压器

32 分接开关绝缘拉杆的泄漏电流 1） 大修后

2） 必要时

对电缆直接进线变压器，运行中应加装油中溶解气体在线监测装置，并加强色谱分析。当在线监测报警和油色谱分析超过注意之后再作电气试验。

备注：1、凡无预试项目、周期内容的，未进行试验标准及说明的内容。需要时，可参阅“电气设备预防性试验规程”

2互感器

2.1电流互感器

2.1.1电磁式电流互感器

表2.1 电磁式电流互感器的试验项目及周期

序号 项目 周期 备注

1

绕组及末屏的绝缘电阻 1) 投运后1年内

2) 220-330kV 2年

3）35-110kV 3年

4）10kV及以下3年

资料 5）大修后

6）必要时

2

tgδ及电容量 1) 投运后1年内

2) 220-330kV 2年

3）35-110kV 3年

4）大修后

5）必要时

3

油中溶解气体色谱分析 1) 投运后1年内

2) 220-330kV2年

3）35-110kV 3年

4）大修后

5）必要时

电磁式互感器3年

运行15年以上的110KV以上互感器1年一次

4

交流耐压试验 1） 10kV及以下3年

2）必要时

5

局部放电测量 1)大修后（固体绝缘）

2)必要时

6 极性检查 1)大修后

2)必要时

7

各分接头的变比检查 1)大修后

2)必要时

资料 8 校核励磁特性曲线 必要时

9

密封检查 1)大修后

2)必要时

10 一次绕组直流电阻测量 1)大修后

2)必要时

11

绝缘油击穿电压 1)大修后

2)必要时

2.1.2 SF6电流互感器

表2.2 SF6电流互感器的试验项目及周期

序号 项目 周期 备注

1 SF6气体湿度检测 1） 投运前

2） 投运后1年内

3） 3年

4） 必要时

2 SF6气体泄漏试验 1） 投运前

2） 大修后

3） 必要时

3 压力表校验 1） 投运前
