浆砌石挡墙施工方案

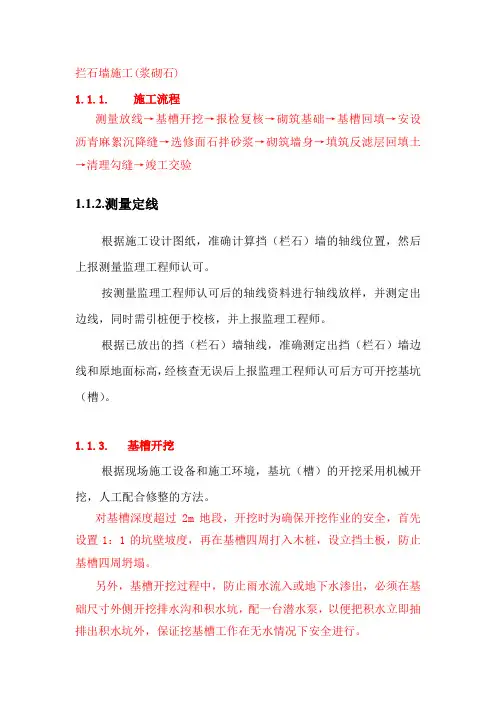

拦石墙施工(浆砌石)1.1.1. 施工流程

测量放线→基槽开挖→报检复核→砌筑基础→基槽回填→安设沥青麻絮沉降缝→选修面石拌砂浆→砌筑墙身→填筑反滤层回填土→清理勾缝→竣工交验

1.1.2.测量定线

根据施工设计图纸，准确计算挡（栏石）墙的轴线位置，然后上报测量监理工程师认可。

按测量监理工程师认可后的轴线资料进行轴线放样，并测定出边线，同时需引桩便于校核，并上报监理工程师。

根据已放出的挡（栏石）墙轴线，准确测定出挡（栏石）墙边线和原地面标高，经核查无误后上报监理工程师认可后方可开挖基坑（槽）。

1.1.3. 基槽开挖

根据现场施工设备和施工环境，基坑（槽）的开挖采用机械开挖，人工配合修整的方法。

对基槽深度超过2m地段，开挖时为确保开挖作业的安全，首先设置1：1的坑壁坡度，再在基槽四周打入木桩，设立挡土板，防止基槽四周坍塌。

另外，基槽开挖过程中，防止雨水流入或地下水渗出，必须在基础尺寸外侧开挖排水沟和积水坑，配一台潜水泵，以便把积水立即抽排出积水坑外，保证挖基槽工作在无水情况下安全进行。

挖出的土石不能任意堆放，以免妨碍开挖基坑（槽）及其他作业。

基坑（槽）开挖应避免超挖，底面应高于设计高程20cm左右，以保证夯实后满足设计要求。

挖成的基坑（槽），先进行地基承载力检测，当地基承载力达不到设计要求时，需及时上报监理、业主以及设计单位，经监理、业主以及设计单位允许后方可进行地基处理。挖成的基坑（槽），凡有扰动和毁坏的地方追加开挖深度，并按工程师批准的材料回填到设计标高，分层夯实。

地基处理结束并经检测合格后再进行人工整平，然后夯实。监理工程师认可后，才可进行下一道工序施工。

1.1.4. 浆砌石材基础

挡护工程的基础是施工的关键环节。开挖后及时检查地基承载力、基坑（槽）断面尺寸，合格后及时进行基础施工。

砌筑前先将基底表面风化、松软土石清除。雨季施工时，在基坑（槽）开挖完成并检查合格后，立即进行基础封闭。

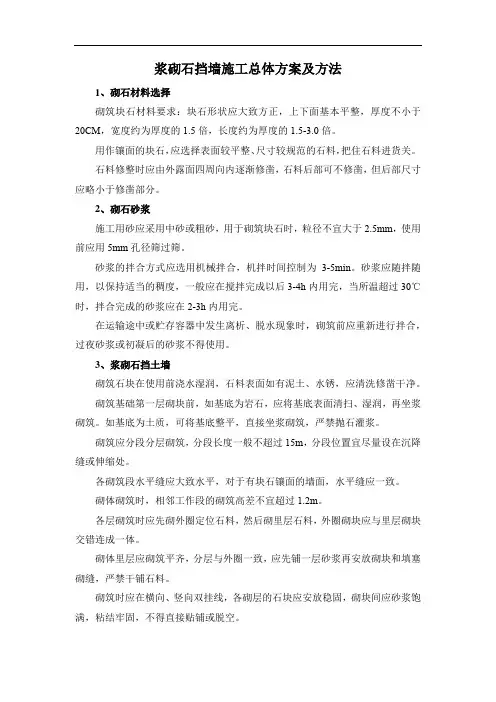

浆砌石挡墙施工总体方案及方法

1、砌石材料选择

砌筑块石材料要求：块石形状应大致方正，上下面基本平整，厚度不小于20CM，宽度约为厚度的1.5倍，长度约为厚度的1.5-3.0倍。

用作镶面的块石，应选择表面较平整、尺寸较规范的石料，把住石料进货关。

石料修整时应由外露面四周向内逐渐修凿，石料后部可不修凿，但后部尺寸应略小于修凿部分。

2、砌石砂浆

施工用砂应采用中砂或粗砂，用于砌筑块石时，粒径不宜大于2.5mm，使用前应用5mm孔径筛过筛。

砂浆的拌合方式应选用机械拌合，机拌时间控制为3-5min。砂浆应随拌随用，以保持适当的稠度，一般应在搅拌完成以后3-4h内用完，当所温超过30℃时，拌合完成的砂浆应在2-3h内用完。

在运输途中或贮存容器中发生离析、脱水现象时，砌筑前应重新进行拌合，过夜砂浆或初凝后的砂浆不得使用。

3、浆砌石挡土墙

砌筑石块在使用前浇水湿润，石料表面如有泥土、水锈，应清洗修凿干净。

砌筑基础第一层砌块前，如基底为岩石，应将基底表面清扫、湿润，再坐浆砌筑。如基底为土质，可将基底整平，直接坐浆砌筑，严禁抛石灌浆。

砌筑应分段分层砌筑，分段长度一般不超过15m，分段位置宜尽量设在沉降缝或伸缩处。

各砌筑段水平缝应大致水平，对于有块石镶面的墙面，水平缝应一致。

砌体砌筑时，相邻工作段的砌筑高差不宜超过1.2m。

各层砌筑时应先砌外圈定位石料，然后砌里层石料，外圈砌块应与里层砌块交错连成一体。

砌体里层应砌筑平齐，分层与外圈一致，应先铺一层砂浆再安放砌块和填塞砌缝，严禁干铺石料。

砌筑时应在横向、竖向双挂线，各砌层的石块应安放稳固，砌块间应砂浆饱满，粘结牢固，不得直接贴铺或脱空。

砌筑上层砌块时，应避免振动下层砌块，严禁由基坑上方往砌体上扔砌块或砂浆，避免冲击砌体。

砌筑工作中断后，恢复砌筑12时，砌体表面应加以清扫并洒水湿润。

较大的砌块应放置在下层且大面朝下，应选择形状及尺寸较合适的砌块，石块尖锐突出部分应敲掉。

南水北调济南市区段输水工程

施工11标

MR-QR-SQ011-技案-09

浆

砌

石

挡

墙

拆

除

施

工

方

案

中国水利水电第十六工程局有限公司

南水北调济南市区段输水工程施工11标项目部 二〇一〇年十二月

批准：

审核：

编制：

目 录

1 工程概况........................................................................................................... 4

2 浆砌石挡墙开挖的引用标准和规程、规范................................................... 4

3 浆砌石开挖程序及方法................................................................................... 4

3.1 浆砌石开挖程序............................................................. 错误!未定义书签。

3.2 施工方法........................................................................................................ 4

4 砌石挡墙拆除安全措施................................................................................... 5

1 工程概况

暗涵侧墙作为小清河左岸岸墙。输水暗涵设计过水断面3-4.9×4.7m（孔数-净宽×净高），C30钢筋混凝土结构，下卧段局部变化，开挖过程中多处遇到部分原小清河岸墙以及北马鞍山桥台两侧防护墙基础，结构为浆砌石挡墙，位于我部基坑开挖范围内，根据图纸施工和设计现场勘察要求，应予以拆除。

南水北调中线一期工程总干渠黄河北—羑河北段（中线建管局直管项目）温博段施工第一标

砌石工程施工方案

编 制：

审 核：

批 准：

中铁十六局集团有限公司

南水北调中线温博段Ⅰ标项目经理部

2010年10月10日

1 目录

1工程概况 ........................................................................................................................................................... 1

2施工准备 ........................................................................................................................................................... 1

3 砌石施工方法 .................................................................................................................................................. 2

3.1削坡 ........................................................................................................................................................ 2
