1 目录

前 言 ........................................................................................................................... 3

第一章 塑件成型工艺分析 ............................................................................................... 4

一、 PC（聚碳酸酯）的基本特性 .............................................................................. 4

二、塑件成型特性..................................................................................................... 5

三、模具结构设计工艺分析....................................................................................... 5

四、设计时应考虑的问题 .......................................................................................... 6

第二章 制件特点及工艺分析 .......................................................................................... 6

一、制件结构特点分析.............................................................................................. 6

二、尺寸精度分析..................................................................................................... 6

三、塑件表面质量分析.............................................................................................. 7

第三章 模具结构设计 ................................................................................................... 7

一、设计要点： ........................................................................................................ 7

二、 型腔数目与型腔排列 ........................................................................................ 8

三、分型面选择 ........................................................................................................ 8

四、 确定型腔的布置 ............................................................................................... 9

五、 浇注系统设计 ................................................................................................. 10

1、主流道设计 ................................................................................................. 10

2、分流道设计 ................................................................................................. 11

3、浇口设计 .................................................................................................... 12

六、确定侧向分型抽芯机构..................................................................................... 13

七、 确定推出机构 ................................................................................................. 14

八、冷却系统的设计 ............................................................................................... 15

第四章注射机的选择 ...................................................................................................... 16

一、 注射量的确定 ................................................................................................. 16

二、 锁模力的确定 ................................................................................................. 17

三、 成型压力的确定 ............................................................................................. 17

四、初步选定注射机 ............................................................................................... 17

第五章 模架的选择 ........................................................................................................ 18

一、模架尺寸选择................................................................................................... 18

二、 模具闭合高度校核 .......................................................................................... 18

三、开模行程的校核 ............................................................................................... 18

四、 模架结构 ........................................................................................................ 19

五、模架安装尺寸的校核 ........................................................................................ 19

第六章 成型件结构尺寸设计计算 ................................................................................... 20

一、型腔结构设计................................................................................................... 20

二、型芯结构设计................................................................................................... 21

三、成型件工作尺寸计算 ........................................................................................ 21

四、排气槽设计 ...................................................................................................... 23

第七章 模具的工作过程 ............................................................................................... 24

第八章 模具主要零件加工中心程序.............................................................................. 25

一、型腔加工中心程序............................................................................................ 25

合集下载

数控技术毕业设计范文

数控技术毕业设计范文

西安技师学院

西安技师学院

毕业设计

学生：

班级： 12GSJ3班

学号：

指导教师：

2012年4月

西安技师学院

毕 业 设计

专业班级 数加2班 姓名 学号

一、题目 轮廓凹槽型腔零件数控铣削

二、报告工作自 2011年 10 月 8日起至 2012 年4月

5日止。

1.按照规定的写作格式和排版格式进行提交；

2.论文正文字数要求一般在5000字以上。

指导教师：

轮廓凹槽型腔零件数控铣削的加工工艺分析：

图1-1所示的轮廓凹槽型腔零件，材料为LY20毛坯尺寸（长×宽×高）为125×85×19mm,未注尺寸公差为IT13，锐边去毛刺，小批量生产，分析其数控铣床加工工艺过程如下：

西安技师学院

I

目录：

1：零件图工艺分析

2：选择加工方法

3：确定定位及装夹方案

4：确定加工路线和走刀路线

5：刀具的选择

6：切削用量的选择

7：拟定数控铣削加工工艺卡片

8：安全操作规程

9：程序

10：实习心得

1.零件图工艺分析

该零件主要有平面，外轮廓，型腔，以及孔组成。其中2×Φ12H7和2×Φ10四个内孔的表面粗糙度要求较高，为Ra1.6；而Φ12H7内孔的表面粗糙度要求较更高，为Ra0.8。平面，以及外轮廓的深度为4mm,型腔的深度为7mm, 且保证偏差为2道。铣型腔时保证4×R7和2×C4的尺寸完整。内孔表面对A面有垂直度要求，零件上表面对A面有平度要求。该零件的其余表面粗糙度为Ra6.2，材料为LY20，切削加工性能较好。根据上述分析应粗精分开进行，以保证表面粗糙度及偏差要求。同时以底面定位，提高装夹刚度以满足个凹型腔的平行及同轴要求。

数控技术专业毕业设计任务书

数控技术专业毕业设计任务书

数控技术专业毕业设计任务书

题目：基于数控技术的零件加工工艺优化与实现

一、任务背景及目的

数控技术作为现代制造技术的重要组成部分，已经在各个领域得到广泛应用。在零件加工过程中，如何利用数控技术实现工艺优化，提高加工效率和质量，成为当前研究的热点问题。本次毕业设计旨在研究基于数控技术的零件加工工艺优化方法，并设计实现相应的加工系统，达到提高加工效率和质量的目标。

二、任务内容

1. 调研研究现有数控技术在零件加工中的应用现状，了解数控工艺优化的研究进展。

2. 系统分析零件加工过程中存在的问题和待优化的工艺环节，如刀具路径规划、切削参数选择等。

3. 提出数控工艺优化的方法和算法，包括刀具路径优化、切削参数优化等。

4. 基于上述方法和算法，设计实现一个数控加工系统原型，可以进行零件加工工艺的优化和实际加工操作。

5. 进行实际加工试验，对比分析优化前后的加工效果和加工质量，验证数控工艺优化的有效性。

三、任务要求

1. 具备一定的数控技术知识和电子设计能力，熟悉数控编程语言和相关软件，能够独立完成数控机床的编程任务。

2. 具备一定的工艺学知识和切削加工原理，了解常见零件加工工艺流程和常用刀具材料、切削参数等。

3. 具备较强的数据分析和问题解决能力，能够从实际加工过程中提取关键数据并进行分析。 4. 毕业设计需要有一定的创新性和实用性，对现有研究成果进行扩展和应用。

四、任务计划

根据学校的毕业设计时间安排，制定详细的任务计划，包括每个阶段的工作内容和时间节点。具体安排根据实际情况确定，保证任务的有序推进。

五、预期成果

完成毕业设计论文，内容包括调研报告、设计方案、实施过程、结果分析和总结等。同时，完成数控加工系统的设计和实现，并编写相关文档和软件代码。最终通过实际加工试验验证优化后的工艺对加工效果和质量的影响。

备注：以上任务书仅供参考，具体的任务内容和要求可以根据实际情况进行调整和修改。

毕业设计----凸台零件的数控加工工艺分析

毕业设计----凸台零件的数控加工工艺分析

题目：凸台零件的数控加工工艺分析

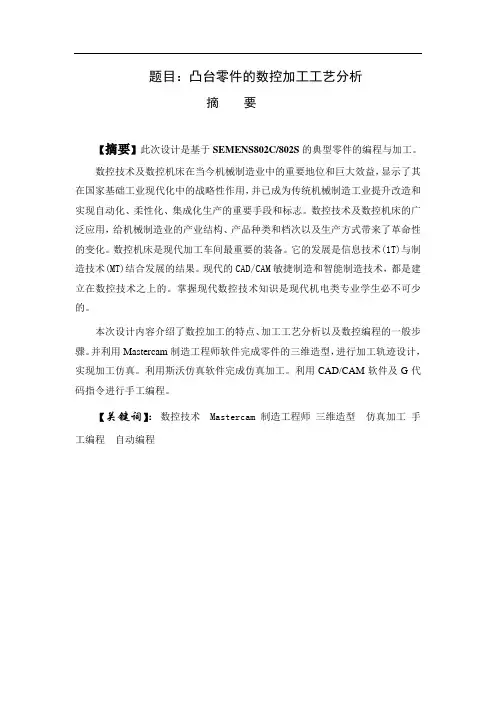

摘 要
