继电保护二次回路缺陷及故障处理对策

电力系统电气二次回路常见故障及防范措

施

在变压器和母线，以及发电机的保护当中，保护装置能为维护电网的稳定性和安全性发挥出积极的作用。因此，只有及时对变电站继电保护二次回路的隐患开展排查和有效预防,才能保障电力设备的安全。但是，随着外界环境对电网运行的要求越来越高，使得变电站继电保护二次回路隐患的排查工作变得愈加困难起来，继电保护的作用也无法充分发挥出来。

1、电力系统电气二次回路常见故障

1.1电流互感器隐患问题

若是整个系统中出现电流互感器故障问题，就会使得回路开路构造中出现高电压，对电气设备的常规化运行以及工作人员都会造成严重的安全威胁，基于此，要对其运行故障问题开展集中的处理和控制。究其原因，主要是由于保护装置以及设备质量存在问题，电流互感器本身端子排质量隐患的可能性较高。并且，人为操作不符合标准化要求也是导致回路开路的主要因素。除此之外，电流互感器输出电流偏差增大，主要是由于回路存在接地问题，形成分流就会对整个系统的运行构造造成影响。

12元件老化隐患问题

在继电保护电气二次回路常规化运行过程中，元件的老化问题也是导致整个系统出现安全问题的重要因素，因此,需要相关部门结合实际需求开展集中的处理和控制。比方,在继电保护电气二次回路中出现磨损元件，就会在磨损程度加剧的同时，对稳定性以及合理性造成约束，整个系统的运行效果出现问题，形成安全隐患。

1. 3电气二次回路的故障分析与排查分析

故障的原因应从原理图和标准技术参数入手，回路分析法及推理分析法是时下两种应用最为广泛的方法。首先根据现场设备的具体情况和现象推测出可能出故障的线路或部件，故障出现在主电路还是控制电路，交流电路还是直流电路都很重要，其次就是要分析出故障的类型是另一个需要关注的问题，开路、短路、接地都要语义分析，然后根据该回路元件、导线、连接方式等推断或者确定故障可能原因和具体部位。电气装置各组成部分都有其内在联系是检修人员用于判断的重要依据，如连接顺序、动作顺序、电流流向、电压分配等，常常需要根据某一部分故障联系到对其他部分影响，要根据故障现象推理找出故障根源。分析复杂电路时,应将电路分成若干个单元逐个开展判断。

110kV变电站继电保护二次回路改造需注意的问题及解决方案研究

摘要：变电站的继电保护装置，是在变电站电气设备发生故障或异常情况下，对其进行及时处理的重要保障，对保证整个变电站正常工作具有非常重要的意义。基于此，本文首先针对110kV变电站继电保护二次回路改造过程中存在的问题进行分析，并且提出了相关应对解决方案，保证变电站供电工作质量和稳定性。

关键词：110kV变电站；继电保护；回路改造；控制

随着科学技术的不断进步，电力系统也在不断的发展，为了确保变电站工作能够正常的运行，就需要对变电站进行改造。因为，变电站系统在运行的过程中，如果出现了一些故障问题会影响到电力系统的正常运行，进而影响到人们日常生活和工作。因此，需要对变电站进行改造，将这些故障消除在根源当中，提高电力系统的运行稳定性和安全性。针对此情况，需要对110kV变电站继电保护二次回路改造问题进行了探讨，并提出了相应解决方案，以供相关工作人员的参考。

1 110kV变电站继电保护二次回路改造需注意的问题

1.1保护装置遥信开入公共端电压不同

在电力系统中当中的二次回路主要是将二次设备和回路相连接，主要是对一次设备展开检测和保护以及调整的。如果变电站的继电保护二次回路出现一系列问题，就会对变电站的稳定性运行造成影响。因为电力系统发生故障非常频繁，所以，要加强对继电保护的二次回路的高度重视，而且要对其进行有效的改造[1]。在对变电站进行改造的过程中，要确保110kV变电站中保护装置与公共端电压保持一致，进而保证装置的正确动作。一般情况下，110kV变电站公共端电压都是220V，如果110kV变电站中保护装置与公共端电压不一致，会使保护装置出现误动或者拒动的情况[2]。在对110kV变电站进行改造的过程中，要将不同的电压等级进行区分，并且将不同电压等级的断路器、母差保护、距离保护等装置分别开入不同电压等级的公共端，并且对公共端电压进行测试，如果出现两个以上不同的电压等级，会使装置无法正常动作进而影响到电网的正常运行，因此在110kV变电站改造过程中要合理调节公共端电压[3]。

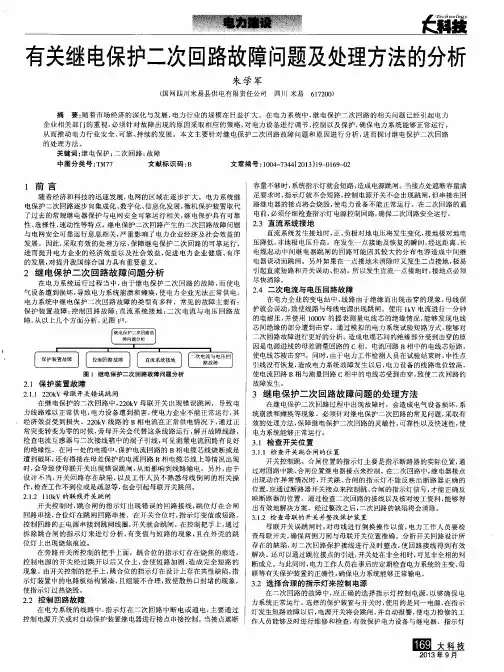

有关继电保护二次回路故障问题及处理方法的分析　

朱学军　

（国网四川米易县供电有限责任公司　四川米易６１７２００）　

摘要：随着市场经济的深化与发展，电力行业的规模在日益扩大。在电力系统中，继电保护二次回路的相关问题已经引起电力　

企业相关部门的重视，必须针对故障出现的原因采取相应的策略，对电力设备进行调节、控制以及保护，确保电力系统能够正常运行，　

从而推动电力行业安全、可靠、持续的发展。本文主要针对继电保护二次回路故障问题和原因进行分析，进而探讨继电保护二次回路　

的处理方法。　

关键词：继电保护；二次回路；故障　

中图分类号：ＴＭ７７　文献标识码：Ｂ　文章编号：１００４—７３４４（２０１３）１９—０１６９—０２　

１前言　

随着经济和科技的迅速发展，电网的区域在逐步扩大。电力系统继　电保护二次回路逐步向集成化、数字化、信息化发展，微机保护装置取代　

了过去的常规继电器保护与电网安全可靠运行相关，继电保护具有可靠　

性、选择性、速动性等特点。继电保护二次回路产生的二次回路故障问题　与电网安全可靠运行息息相关，严重影响了电力企业经济及社会效益的　

发展。因此，采取有效的处理方法，保障继电保护二次回路的可靠运行，　

进而提升电力企业的经济效益以及社会效益，促进电力企业健康、有序　的发展，对提升我国综合国力具有重要意义。　

２继电保护二次回路故障问题分析　

在电力系统运行过程当中，由于继电保护二次回路的故障，而使电　

气设备遭到损坏，导致电力系统崩溃和瘫痪，使电力企业无法正常供电。　

电力系统中继电保护二次回路故障的类型有多种，常见的故障主要有：　保护装置故障；控制回路故障；直流系统接地；二次电流与电压回路故　

障，从以上几个方面分析，见图１［１】。　

图１继电保护二次回路故障问题分析　２．１保护装置故障　

２．１．１　２２０ｋＶ母联开关错误跳闸　在继电保护的二次回路中，２２０ｋＶ母联开关出现错误跳闸，导致电　

力线路难以正常供电，电力设备遭到损害，使电力企业不能正常运行，其　

简析继电保护二次回路检修维护中的若干问题

电力系统扮演着供给电能的角色，随着人们的意识不断增强，对二次回路也有了较为清晰的概念。在二次回路中具有多种回路形式，如电源形式、断路形式、低压形式等，而这一特点也成为了回路的优势。然而需要注意的是，二次回路运行发生故障时，将会对线路乃至整个系统造成不同程度的损害。

标签：继电保护；二次回路；检修维护；问题

一、继电保护二次回路特征与意义

1.1继电保护二次回路特征

在电力系统中，继电保护二次回路对于电力系统的稳定运行具有十分重要的意义，因为继电保护二次回路在其中比较繁琐，其中包含了开关、测量以及信号系统等内容。其主要特征主要包括了以下几点：

1.1.1具有电力系统保护的功能性

继电保护二次回路在电力系统中得以运用，其功能主要体现其自身的保护作用，若电力系统运行时突然电压异常，那么这时继电保护二次回路则可以对其进行低压保护，以免电力系统出现故障，可以保证电力系统的平稳运行。

1.1.2体现综合性

继电保护二次回路所体现的另一特点便是综合性，因为继电保护二次回路的构成元素较为繁琐，电力系统的功能也呈现多元化的特点，以此便奠定了继电保护二次回路的综合性特征。

1.2继电保护二次回路在电力系统中的意义

继电保护二次回路在电力系统中的应用具有十分重要的意义，其一是能够保证电力系统运行的安全。现阶段电力系统在维修时，因为缺乏科学的维修技术作为支持，维修人员一直使用传统的维修方式，导致电力系统常发生故障，如果故障严重还会对人们的用电安全造成影响。继电保护二次回路的应用可以将电力系统中存在的安全影响因素排除，以此杜绝外界的相关因素对其造成的影响，避免数据的泄露；其二，节省电力系统的资金投入。因为继电保护装置做应用的材质相对较小，重量也比较轻，在此基础上便可以减少电力系统的资金投入，推动电力行业的不断发展。另外，因为所应用的材质比较小，便减小了在电力系统中的应用面积，在安装时也节省了时间，提高了继电保护装置的安装效率，极大程度的缩短了安装时间，以此便可以实现电力系统的资金投入，获取更大的经济效益；其三，提高电力系统的性能。现阶段，受经济以及技术发展的影响，我国的电力行业也在不断的发展，在电力系统中开始逐渐应用绝缘材质，以减少电力系统在
