1 第1章 电路模型和电路定律
三、单项选择题
1、当电路中电流的参考方向与电流的真实方向相反时，该电流（ B ）
A、一定为正值 B、一定为负值 C、不能肯定是正值或负值
2、已知空间有a、b两点，电压Uab=10V，a点电位为Va=4V，则b点电位Vb为（ B ）
A、6V B、－6V C、14V
3、当电阻R上的u、i参考方向为非关联时，欧姆定律的表达式应为（ B ）
A、Riu B、Riu C、
iRu
4、一电阻R上u、i参考方向不一致，令u=－10V，消耗功率为0.5W，则电阻R为（ A ）
A、200Ω B、－200Ω C、±200Ω
5、两个电阻串联，R1：R2=1：2，总电压为60V，则U1的大小为（ B ）
A、10V B、20V C、30V
6、电阻是（ C ）元件，电感是（ B ）的元件，电容是（ A ）的元件。
A、储存电场能量 B、储存磁场能量 C、耗能
7、理想电压源和理想电流源间（ B ）
A、有等效变换关系 B、没有等效变换关系 C、有条件下的等效关系
8、当恒流源开路时，该恒流源内部（ B ）
A、有电流，有功率损耗 B、无电流，无功率损耗 C、有电流，无功率损耗
9、图示电路中5V电压源发出的功率P等于（ A ）
A）15W B）－15W
C）30W D）－30W
五、计算分析题
1、图1.1所示电路，已知U=3V，求R。（2Ω）
2、图1.2所示电路，已知US＝3V，IS＝2A，求UAB和I。（3V、5A）
3、图1.3所示电路，负载电阻RL可以任意改变，问RL等于多大时其上可获得最大功率，1mA 2KΩ + 10V － 4KΩ ＋
1 中篇 模拟电子技术基础
第五章 半导体二极管、晶体管和场效应管
一、填空题
1、N型半导体是在本征半导体中掺入极微量的 五 价元素组成的。这种半导体内的多数载流子为 自由电子 ，少数载流子为 空穴 ，定域的杂质离子带 正 电。
2、双极型三极管内部有 基 区、 发射 区和 集电 区，有 发射 结和 集电 结及向外引出的三个铝电极。
3、PN结正向偏置时，内、外电场方向 相反 ，PN结反向偏置时，内、外电场方向 相同 。
4、二极管的伏安特性曲线上可分为 死 区、 正向导通 区、 反向截止 区和
反向击穿 区四个工作区。
5、用指针式万用表检测二极管极性时，需选用欧姆挡的 R×1k 档位，检测中若指针偏转较大，可判断与红表棒相接触的电极是二极管的 阴 极；与黑表棒相接触的电极是二极管的 阳 极。检测二极管好坏时，若两表棒位置调换前后万用表指针偏转都很大，说明二极管已经被 击穿 ；两表棒位置调换前后万用表指针偏转都很小时，说明该二极管已经 老化不通 。
6、双极型三极管简称晶体管，属于 电流 控制型器件，单极型三极管称为
MOS管，属于 电压 控制型器件。MOS管只有 多数 载流子构成导通电流。
7、场效应管是利用外加电压产生的 电场 来控制漏极电流的大小的。
二、判断正误
1、P型半导体中定域的杂质离子呈负电，说明P型半导体带负电.。 （ × ）
2、晶体管和场效应管一样，都是由两种载流子同时参与导电。 （ × ）
3、用万用表测试晶体管好坏和极性时，应选择欧姆档R×10K档位。 （ × ）
4、PN结正向偏置时，其内电场和外电场的方向相同。 （ × ）
5、无论在任何情况下，三极管都具有电流放大能力。 （ × ）
1

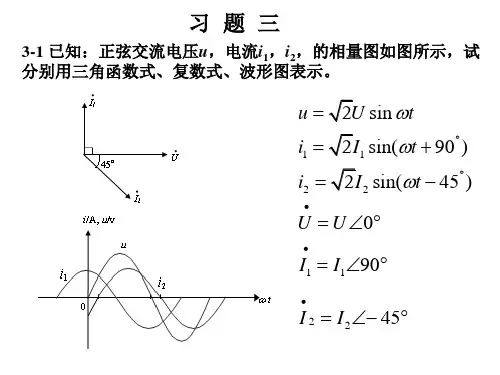

《电工与电子技术》
习
题
与
解
答
电工电子教研室
2 第一章：直流电路
一、单项选择题
1.如题1图，已知U=220V，I＝－1A，则元件消耗的功率P为（ C ）
A.220W
B.0W
C.－220W
D.不能确定
*2 .直流电路如题2图所示，电流I应等于（ A ）
A.7A
B.4A
C.3A
D.1A
*3.如题3图，Vi＝3V，则点1的电位φ1为（ B ）
A.－6V
B.1.5V
C.3V
D.－1.5V
*4. 直流电路如题4图所示，Uab＝( C )
A.－1V
B.0V
C.1V
D.2V
5．理想电流源的外接电阻逐渐增大，则它的端电压（ A ）
A．逐渐升高 B．逐渐降低
C．先升高后降低 D．恒定不变
6．设60W和100W的电灯在220V电压下工作时的电阻分别为R1和R2，则R1和R2的关系为（ A ）
A.R1＞R2 B.R1=R2
C.R1＜R2 D.不能确定
*7．电路如题7图所示，开关S从断开状态合上以后，电路中物理量的变化情况是（ A ）
A.I增加 B.U下降
C.I1减少 D.I不变
*8．题8图所示电路，如电阻R1增大，则电流表○A的读数（ A ）
A.增大 B.减小 C.不变 D.不定
题8图 3 *9．一个由线性电阻构成的电器，从220V的电源吸取1000W的功率，若将此电器接到110V的电源上，则吸取的功率为（ A ）
A.250W B.500W
C.1000W D.2000W
10．题10图示电路中，A、B端电压
U＝（ A ）
A.－2V
B.－1V
C.2V
D.3V
11．题11图中电流I为 （ C ）
A.1A
一．单项选择题
1. 图示电路中,电流I＝（ A ）。
A.–3 A
B. 2 A
C. 3 A
D. 5 A
2. 图示电路中, 电压U＝（ D ）。
A. 2 V
B. 4 V
C. 6 V
D. 8 V
3. 图示电路中, 电流I＝（ A ）。
A. 1 A
B. 2 A
C. 3 A
D. 1/2 A
4. 图示电路中, 实际发出功率的元件是（ D )。
A. US
B. R
C. US和IS
D. IS
5. 图示电路中, 电压U＝（ A ）。
A. 8 V
B. －8 V
C. 16 V
D. －16 V
6. 图示无源单口网络电路中, ab间等效电阻Rab =（ B ）。
A. R1//R2//R3
B. R1//R3
C. (R1+R2)//R3 。
D. (R1+R3)//R2
7. 图示电路中, 电流I＝（ B ）。
A. 5 A
B. －5 A
C. 1 A
D. 2 A
8 . 图示一阶电路中,开关在t＝0时闭合，电容初始电压uC（0+）= ( C )。
A. -5 V
B. 10 V
C. 5 V
D. 20 V
9. 图示电路中, 电压源单独作用时，电流I＝（ B ）。
A. 0 A
B. 1 A
C. －1 A
D. 1.5 A
10. 图示电路中, ab短路线中电流Iab = ( A ）。
A. 1 A
