装配式结构预制构件检验批质量验收记录通用表格

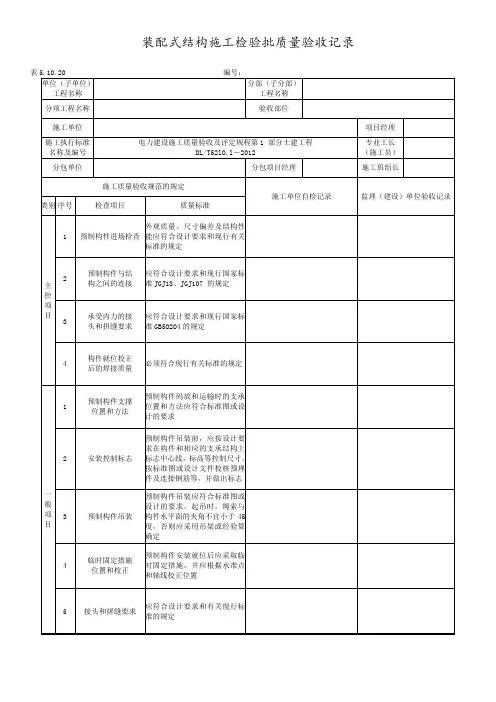

装配式结构施工检验批质量验收记录

表5.10.20 编号：

单位（子单位）工程名称 分部（子分部）

工程名称

分项工程名称 验收部位

施工单位 项目经理

施工执行标准

名称及编号 电力建设施工质量验收及评定规程第1 部分土建工程

DL/T52lO.l－2012 专业工长

（施工员）

分包单位 分包项目经理 施工班组长

施工质量验收规范的规定

施工单位自检记录 监理（建设）单位验收记录

类别 序号 检查项目 质量标准

主控项目 1 预制构件进场检查 外观质量、尺寸偏差及结构性能应符合设计要求和现行有关标准的规定

2 预制构件与结

构之间的连接 应符合设计要求和现行国家标准JGJ18、JGJ107 的规定

3 承受内力的接

头和拼缝要求 应符合设计要求和现行国家标准GB5O2O4的规定

4 构件就位校正

后的焊接质量 必须符合现行有关标准的规定

一般项目 1 预制构件支撑

位置和方法 预制构件码放和运输时的支承位置和方法应符合标准图或设计的要求

2 安装控制标志 预制构件吊装前，应按设计要求在构件和相应的支承结构上标志中心线，标高等控制尺寸，按标准图或设计文件校核预埋件及连接钢筋等，并做出标志

3 预制构件吊装 预制构件吊装应符合标准图或设计的要求。起吊时，绳索与构件水平面的夹角不宜小于45度，否则应采用吊架或经验算确定

4 临时固定措施

位置和校正 预制构件安装就位后应采取临时固定措施，并应根据水准点和轴线校正位置

5 接头和拼缝要求 应符合设计要求和有关现行标准的规定

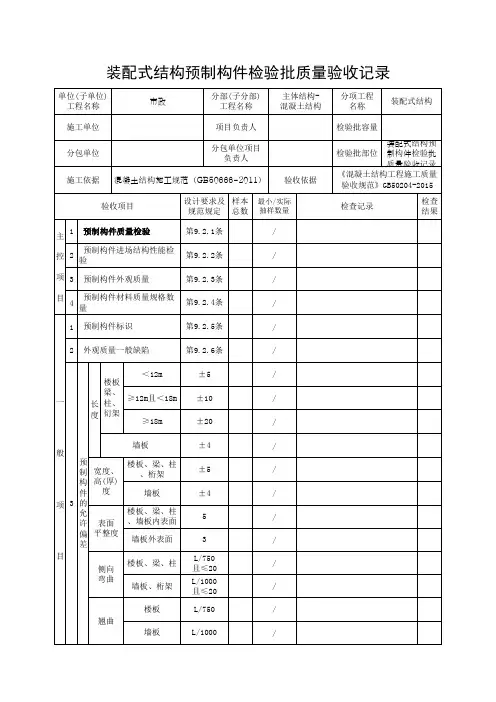

装配式结构预制构件检验批质量验收记录

单位（子单位）

工程名称 分部（子分部）

工程名称 主体结构/混凝土

结构 分项工程名称 装配式结构

施工单位 项目负责人 检验批容量

分包单位 分包单位项目

负责人 检验批部位 装配式结构预制构件检验批

施工依据 验收依据 《混凝土结构工程施工质量验收

规范》GB50204-2015

主控项目 验收项目 设计要求及

规范规定 样本总数 最小/实际

抽样数量 检查记录 检查结果

1 预制构件质量检验 第9.2.1条 /

2 预制构件进场结构性能检验 第9.2.2条 /

3 外观质量的严重缺陷，影响结构性能和安装、使用功能的尺寸偏差 第9.2.3条 /

4 预埋件等材料质量、规格和数量，预留孔、洞的数量 第9.2.4条 /

一般项目 1 预制构件标识 第9.2.5条 /

2 外观质量一般缺陷 第9.2.6条 /

3 预制构件尺寸的

允许偏差

mm 长度 楼板、梁、柱、

桁架 ＜12m ±5 /

≥12m且＜18m ±10 /

≥18m ±20 /

墙板 ±4 /

宽度、高(厚)度 楼板、梁、柱、桁架 ±5 /

墙板 ±4 /

表面平整度 楼板、梁、柱、墙板内表面 5 /

墙板外表面 3 /

侧向弯曲 楼板、梁、柱 L/750且20(L=mm) /

墙板、桁架 L/1000且20(L=mm) /

翘曲 楼板 L/750(L=mm) /

墙板 L/1000(L=mm) /

装配式结构预制构件检验批质量验收记录

02010601

一般项目 验收项目 设计要求及

规范规定 样本总数 最小/实际

抽样数量 检查记录 检查结果

3 预制构件的

允许偏差mm 对角线 楼板 10 /

墙板 5 /

预留孔 中心线位置 5 /

1/2/3/4/1/2/////////////墙板L/1000翘曲楼板L/750墙板、桁架L/1000且≤20侧向弯曲楼板、梁、柱L/750且≤20墙板外表面3表面平整度楼板、梁、柱、墙板内表面5墙板±4宽度、高(厚)度楼板、梁、柱、桁架±5墙板±4≥12m且＜18m±10 外观质量一般缺陷第9.2.6条一般项目 预制构件标识第9.2.5条

3预制构件的允许偏差长度楼板梁、柱、衍架＜12m±5≥18m±20 预制构件材料质量规格数量第9.2.4条 预制构件进场结构性能检验第9.2.2条主控项目 预制构件质量检验第9.2.1条 预制构件外观质量第9.2.3条施工依据混凝土结构施工规范（GB50666-2011）验收依据《混凝土结构工程施工质量验收规范》GB50204-2015验收项目设计要求及规范规定样本总数最小/实际抽样数量检查记录检查结果分包单位分包单位项目负责人检验批部位装配式结构预制构件检验批质量验收记录施工单位项目负责人检验批容量装配式结构预制构件检验批质量验收记录单位(子单位)工程名称市政分部(子分部)工程名称主体结构-混凝土结构分项工程名称装配式结构

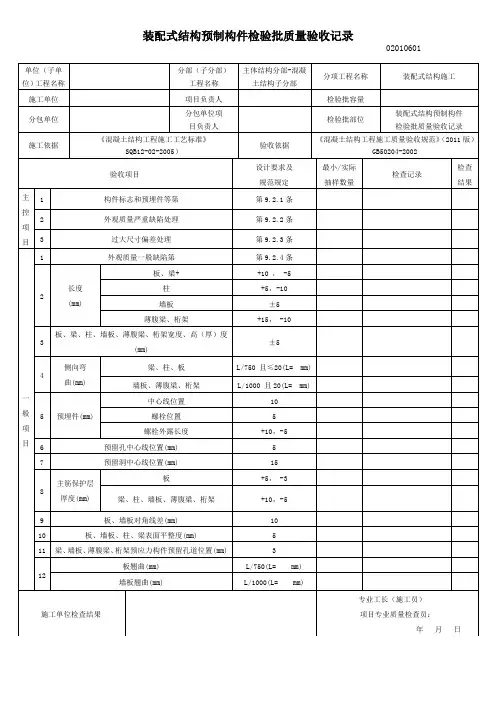

装配式结构预制构件检验批质量验收记录

02010601

单位（子单位）工程名称 分部（子分部）

工程名称 主体结构分部-混凝土结构子分部 分项工程名称 装配式结构施工

施工单位 项目负责人 检验批容量

分包单位 分包单位项

目负责人 检验批部位 装配式结构预制构件

检验批质量验收记录

施工依据 《混凝土结构工程施工工艺标准》SQB12-02-2005） 验收依据 《混凝土结构工程施工质量验收规范》（2011版）

GB50204-2002

验收项目 设计要求及

规范规定 最小/实际

抽样数量 检查记录 检查结果

主

控

项

目 1 构件标志和预埋件等第 第9.2.1条

2 外观质量严重缺陷处理 第9.2.2条

3 过大尺寸偏差处理 第9.2.3条

一

般

项

目 1 外观质量一般缺陷第 第9.2.4条

2 长度

(mm) 板、梁+ +10 ， -5

柱 +5，-10

墙板 ±5

薄腹梁、桁架 +15， -10

3 板、梁、柱、墙板、薄腹梁、桁架宽度、高（厚）度(mm) ±5

4 侧向弯

曲(mm) 梁、柱、板 L/750 且≤20(L= mm)

墙板、薄腹梁、桁架 L/1000 且20(L= mm)

5 预埋件(mm) 中心线位置 10

螺栓位置 5

螺栓外露长度 +10，-5

6 预留孔中心线位置(mm) 5

7 预留洞中心线位置(mm) 15

8 主筋保护层厚度(mm) 板 +5， -3

梁、柱、墙板、薄腹梁、桁架 +10，-5

9 板、墙板对角线差(mm) 10

10 板、墙板、柱、梁表面平整度(mm) 5

11 梁、墙板、薄腹梁、桁架预应力构件预留孔道位置(mm) 3

12 板翘曲(mm) L/750(L= mm)

墙板翘曲(mm) L/1000(L= mm)
