地下车库满堂脚手架方案参考版

最新范本,供参考！ 满堂架搭设验收方案

一、 脚手架搭设材料要求

1）脚手架各种杆件采用外径48mm、壁厚3.5mm的3号钢焊接钢管，使用生产厂家合格的产品并持有合格证，其力学性能应符合国家现行标准《碳素结构钢》GBT700中Q235A钢的规定，用于立杆、大横杆、斜杆的钢管长度为4-6米，小横杆、拉结杆2.1-2.3米，使用的钢管不得弯曲、变形、开焊、裂纹等缺陷，并涂防锈漆作防腐处理，不合格的钢管决不允许使用。

2）扣件使用生产厂家合格的产品，并持有产品合格证，扣件锻铸铁的技术性能符合《钢管脚手架》GB15831-1995规定的要求，对使用的扣件要全数进行检查，不得有气孔、砂眼、裂纹、滑丝等缺陷。扣件与钢管的贴合面要严格整形，保证与钢管扣紧的接触良好，扣件夹紧钢管时，开口处的最小距离不小于5mm，扣件的活动部位转动灵活，旋转扣件的两旋转面间隙要小于1mm，扣件螺栓的拧紧力距达60N*M时扣件不得破坏。

3）脚手板采用50mm厚落叶松，宽度为300mm，凡是腐朽、扭曲、斜纹、破裂和大横透疥者不得使用，使用的脚手板两端8cm用8号铅丝箍绕3圈。

二、 脚手架搭设技术措施

1、施工准备 最新范本,供参考！ （1）在脚手架搭设之前，由工地技术负责人依脚手架搭拆方案向专业班组长逐段的进行书面技术交底，并履行交底签字手续，各持一份，互相监督，由专业班组长向操作人员进行班前技术交底，并做好交底记录入档。

（2）按对脚手架使用的各种材料的要求，对使用的材料进行全数检查、验收，方准进行场使用，并进入现场后分类堆放整齐，挂牌标明准备使用。

（3）搭拆脚手架的操作人员必须是经过劳动部门培训合格发证，持证上岗。

2、脚手架的基础

（1）脚手架搭设前基础要平整夯实，架基及周围不得积水，在距脚手架外立杆外侧0.5米处，设置一排水沟，在最低点，设置积水坑，水流入坑内，用潜水泵将水排出，排水沟坡度为3-5‰。以保证架基的承载能力，基槽回填土必须步步夯实后，才能做脚手架基础。

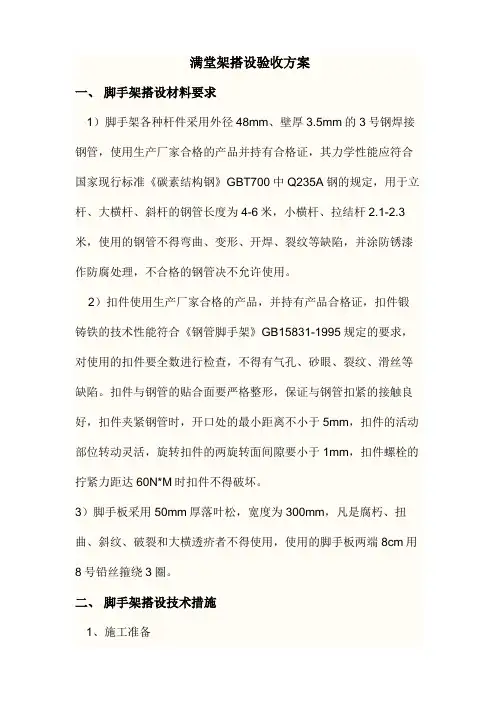

满堂架搭设验收方案

一、 脚手架搭设材料要求

1）脚手架各种杆件采用外径48mm、壁厚3.5mm的3号钢焊接钢管，使用生产厂家合格的产品并持有合格证，其力学性能应符合国家现行标准《碳素结构钢》GBT700中Q235A钢的规定，用于立杆、大横杆、斜杆的钢管长度为4-6米，小横杆、拉结杆2.1-2.3米，使用的钢管不得弯曲、变形、开焊、裂纹等缺陷，并涂防锈漆作防腐处理，不合格的钢管决不允许使用。

2）扣件使用生产厂家合格的产品，并持有产品合格证，扣件锻铸铁的技术性能符合《钢管脚手架》GB15831-1995规定的要求，对使用的扣件要全数进行检查，不得有气孔、砂眼、裂纹、滑丝等缺陷。扣件与钢管的贴合面要严格整形，保证与钢管扣紧的接触良好，扣件夹紧钢管时，开口处的最小距离不小于5mm，扣件的活动部位转动灵活，旋转扣件的两旋转面间隙要小于1mm，扣件螺栓的拧紧力距达60N*M时扣件不得破坏。

3）脚手板采用50mm厚落叶松，宽度为300mm，凡是腐朽、扭曲、斜纹、破裂和大横透疥者不得使用，使用的脚手板两端8cm用8号铅丝箍绕3圈。

二、 脚手架搭设技术措施

1、施工准备 （1）在脚手架搭设之前，由工地技术负责人依脚手架搭拆方案向专业班组长逐段的进行书面技术交底，并履行交底签字手续，各持一份，互相监督，由专业班组长向操作人员进行班前技术交底，并做好交底记录入档。

（2）按对脚手架使用的各种材料的要求，对使用的材料进行全数检查、验收，方准进行场使用，并进入现场后分类堆放整齐，挂牌标明准备使用。

（3）搭拆脚手架的操作人员必须是经过劳动部门培训合格发证，持证上岗。

2、脚手架的基础

（1）脚手架搭设前基础要平整夯实，架基及周围不得积水，在距脚手架外立杆外侧0.5米处，设置一排水沟，在最低点，设置积水坑，水流入坑内，用潜水泵将水排出，排水沟坡度为3-5‰。以保证架基的承载能力，基槽回填土必须步步夯实后，才能做脚手架基础。

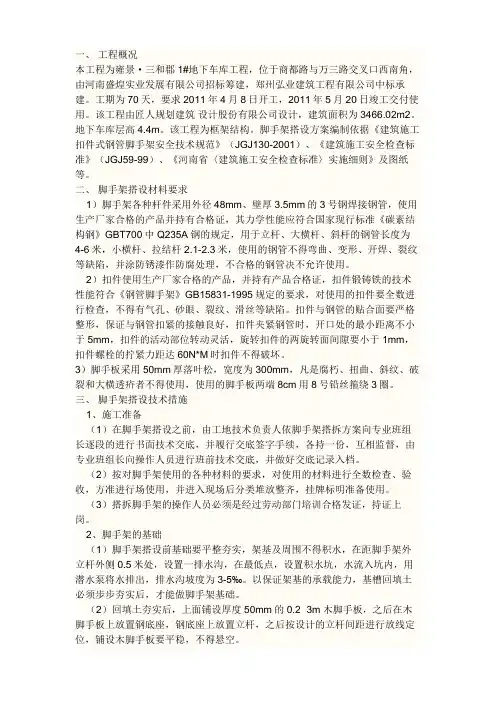

一、 工程概况

本工程为雍景·三和郡1#地下车库工程，位于商都路与万三路交叉口西南角，由河南盛煌实业发展有限公司招标筹建，郑州弘业建筑工程有限公司中标承建。工期为70天，要求2011年4月8日开工，2011年5月20日竣工交付使用。该工程由匠人规划建筑 设计股份有限公司设计，建筑面积为3466.02m2。地下车库层高4.4m。该工程为框架结构。脚手架搭设方案编制依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《建筑施工安全检查标准》（JGJ59-99）、《河南省〈建筑施工安全检查标准〉实施细则》及图纸等。

二、 脚手架搭设材料要求

1）脚手架各种杆件采用外径48mm、壁厚3.5mm的3号钢焊接钢管，使用生产厂家合格的产品并持有合格证，其力学性能应符合国家现行标准《碳素结构钢》GBT700中Q235A钢的规定，用于立杆、大横杆、斜杆的钢管长度为4-6米，小横杆、拉结杆2.1-2.3米，使用的钢管不得弯曲、变形、开焊、裂纹等缺陷，并涂防锈漆作防腐处理，不合格的钢管决不允许使用。

2）扣件使用生产厂家合格的产品，并持有产品合格证，扣件锻铸铁的技术性能符合《钢管脚手架》GB15831-1995规定的要求，对使用的扣件要全数进行检查，不得有气孔、砂眼、裂纹、滑丝等缺陷。扣件与钢管的贴合面要严格整形，保证与钢管扣紧的接触良好，扣件夹紧钢管时，开口处的最小距离不小于5mm，扣件的活动部位转动灵活，旋转扣件的两旋转面间隙要小于1mm，扣件螺栓的拧紧力距达60N*M时扣件不得破坏。

3）脚手板采用50mm厚落叶松，宽度为300mm，凡是腐朽、扭曲、斜纹、破裂和大横透疥者不得使用，使用的脚手板两端8cm用8号铅丝箍绕3圈。

三、 脚手架搭设技术措施

1、施工准备

（1）在脚手架搭设之前，由工地技术负责人依脚手架搭拆方案向专业班组长逐段的进行书面技术交底，并履行交底签字手续，各持一份，互相监督，由专业班组长向操作人员进行班前技术交底，并做好交底记录入档。

地下室及车库工程脚手架施工方案

本结构工程量大，且施工工期紧张，存在基础肥槽，在进行地上结构施工时肥槽暂时无法回填，故本工程地下部分及非标准层外脚手架采取落地式，地上标准层采用爬架；地下外脚手架立面采用绿色密目安全网进行全封闭，水平每层设白色水平兜网，脚手板施工层满铺。外脚手架选用Ф48×3.5规格的无缝钢管，采用直角扣件、旋转扣件、对接扣件进行连接。脚手架所用材料经验收合格方可使用。内装修采用钢管脚手架。

一、地基基础施工脚手架

1、落地式脚手架构造

地下室外墙脚手架采用落地式双排脚手架，双排落地脚手架采用φ48×3.5的钢管搭设，搭设最大高度为12m，立杆纵距1.5m，立杆排距0.9m，大横杆步距1.5m，内排立杆距墙0.3m。落地脚手架底部素土夯实，现浇100mm厚C15混凝土垫层，立杆根部铺设通长脚手板，离地200mm高设纵横向扫地杆。每步小横杆上铺设竹筢，每步小横杆上250mm高处，外侧设置踢脚杆，600mm、1200mm处设置两道扶手杆。外侧悬挂绿色密目安全网。在最上面三步设置180mm高挡脚板。连墙点采用“软拉硬撑”方式。脚手架拉结点按两步三跨设置，在拉结点于楼层外侧非清水构件中预埋φ6钢筋与外架拉结，并用木方顶在钢管与结构之间。 一、 搭设流程

浇筑垫层→弹墨线→放垫板、立杆定位→摆放纵向扫地杆→安装扫地小横杆→安装第一步大横杆→安装第一步小横杆→安装第二步大横杆→安装第二步小横杆→架设临时撑杆→安装第三步大、小横杆→安装第二层与柱拉杆→接立杆→架设剪刀撑→铺设脚手板、绑扎防护栏杆及挡脚板→挂设安全网

一、 上人马道

斜道与防护架同步搭设，斜道要附着在外脚手架上，但斜道的杆件要独立设置，且此处的外脚手架的连墙杆要加密设置，斜道的两侧及端头均应设置剪刀撑。斜道搭设成之字形，转弯处设休息平台，斜道的坡度为1:3，宽度1m。休息平台宽度不小于1.5m，斜道两侧和转弯平台外圈设置防护栏杆和挡脚板，防护栏杆高1.2m，挡脚板高0.2m。
