2024年水利枢纽GIS开关设备选型方案

GIS技术在水利行业的应用

郭溪

【期刊名称】《《知识经济》》

【年(卷),期】2011(000)012

【摘 要】地理信息系统(GIS)通常泛指用于获取、存储、查询、综合、处理、分析、显示和应用地理空间数据及其与之相关信息的计算机系统,它把空间的逻辑思维延伸到了形象思维。由于该项技术的实用性和普适性强,尤其是生产上广泛和迫切的要求,水利行业也开始应用GIS技术。GIS就像一座多功能水库,对信息起着集中、调节和净化的作用,并通过地学分析、空间分析、相关分析、模拟和预测等手段进行科学加工与决策,提供多层次和多功能的信息服务,因此GIS在水利信息化中起着至关重要的作用。

【总页数】1页(P95)

【作 者】郭溪

【作者单位】郑州大学水利与环境学院 450001

【正文语种】中 文

【相关文献】

1.GIS技术在水利行业中的应用 [J], 梅仑;戚应金

2.GIS技术在税务行业的应用——从淄博开发区地税局案例看GIS税务行业的发展

[J],

3.GIS技术在农村水利工程管理中的应用 [J], 殷海滨

4.GIS技术在水利水电工程设计中的应用研究综述 [J], 苗正红;宋宝玉;邱中军;杨清臣

5.BIM+GIS技术在洋溪水利枢纽工程中的应用 [J], 唐岗

因版权原因，仅展示原文概要，查看原文内容请购买

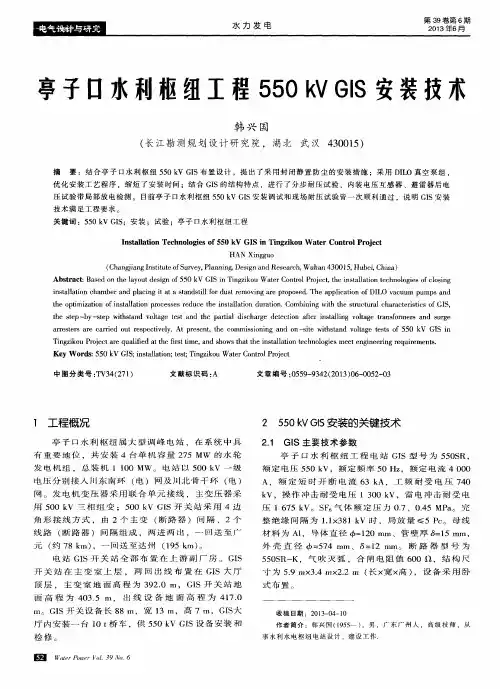

水力发电　第３９卷第６期　２０１３年６月　

亭子口水利枢纽工程５　５０　ｋＶ　Ｇ　ＩＳ安装技术　

韩兴国　

（长江勘测规划设计研究院，湖北武汉４３００１５）　

摘　要：结合亭子口水利枢纽５５０　ｋＶ　ＧＩＳ布置设计，提出了采用封闭静置防尘的安装措施；采用ＤＩＬＯ真空泵组，　

优化安装工艺程序，缩短了安装时间；结合ＧＩＳ的结构特点，进行了分步耐压试验，内装电压互感器、避雷器后电　

压试验带局部放电检测。目前亭子Ｖ１水利枢纽５５０　ｋＶ　ＧＩＳ安装调试和现场耐压试验皆一次顺利通过，说明ＧＩＳ安装　技术满足工程要求。　

关键词：５５０　ｋＶ　ＧＩＳ；安装；试验；亭子Ｖ１水利枢纽工程　

Ｉｎｓｔａｌｌａｔｉｏｎ　Ｔｅｃｈｎｏｌｏｇｉｅｓ　ｏｆ　５５０　ｋＶ　ＧＩＳ　ｉｎ　Ｔｉｎｇｚｉｋｏｕ　Ｗａｔｅｒ　Ｃｏｎｔｒｏｌ　Ｐｒｏｊｅｃｔ　

ＨＡＮ　Ｘｉｎｇｇｕｏ　（Ｃｈａｎｇｊｉａｎｇ　Ｉｎｓｔｉｔｕｔｅ　ｏｆＳｕｒｖｅｙ，Ｐｌａｎｎｉｎｇ，Ｄｅｓｉｇｎ　ａｎｄ　Ｒｅｓｅａｒｃｈ，Ｗｕｈａｎ　４３００１５，Ｈｕｂｅｉ，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｂａｓｅｄ　ｏｎ　ｔｈｅ　ｌａｙｏｕｔ　ｄｅｓｉｇｎ　ｏｆ　５５０　ｋＶ　ＧＩＳ　ｉｎ　Ｔｉｎｇｚｉｋｏｕ　Ｗａｔｅｒ　Ｃｏｎｔｒｏｌ　Ｐｒ０ｊｅｃｔ，ｔｈｅ　ｉｎｓｔａｌｌａｔｉｏｎ　ｔｅｃｈｎｏｌｏｇｉｅｓ　ｏｆ　ｃｌｏｓｉｎｇ　ｉｎｓｔａｌｌａｔｉｏｎ　ｃｈａｍｂｅｒ　ａｎｄ　ｐｌａｃｉｎｇ　ｉｔ　ａｔ　ａ　ｓｔａｎｄｓｔｉｌｌ　ｆｏｒ　ｄｕｓｔ　ｒｅｍｏｖｉｎｇ　ａｒｅ　ｐｒｏｐｏｓｅｄ．Ｔｈｅ　ａｐｐｌｉｃａｔｉｏｎ　ｏｆ　ＤＩＬＯ　ｖａｃｕｕｍ　ｐｕｍｐｓ　ａｎｄ　

ｔｈｅ　ｏｐｔｉｍｉｚａｔｉｏｎ　ｏｆ　ｉｎｓｔａｌｌａｔｉｏｎ　ｐｒｏｃｅｓｓｅｓ　ｒｅｄｕｃｅ　ｔｈｅ　ｉｎｓｔａｌｌａｔｉｏｎ　ｄｕｒａｔｉｏｎ．Ｃｏｍｂｉｎｉｎｇ　ｗｉｔｈ　ｔｈｅ　ｓｔｒｕｃｔｕｒａｌ　ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ　ｏｆ　ＧＩＳ，　

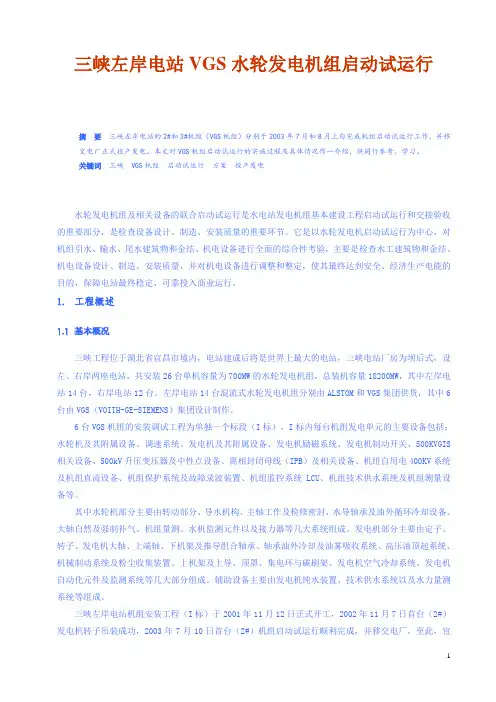

1 三峡左岸电站VGS水轮发电机组启动试运行

摘 要 三峡左岸电站的2#和3#机组（VGS机组）分别于2003年7月和8月上旬完成机组启动试运行工作，并移交电厂正式投产发电。本文对VGS机组启动试运行的实施过程及具体情况作一介绍，供同行参考、学习。

关键词 三峡 VGS机组 启动试运行 方案 投产发电

水轮发电机组及相关设备的联合启动试运行是水电站发电机组基本建设工程启动试运行和交接验收的重要部分，是检查设备设计、制造、安装质量的重要环节。它是以水轮发电机启动试运行为中心，对机组引水、输水、尾水建筑物和金结、机电设备进行全面的综合性考验，主要是检查水工建筑物和金结、机电设备设计、制造、安装质量，并对机电设备进行调整和整定，使其最终达到安全、经济生产电能的目的，保障电站最终稳定、可靠投入商业运行。

1 工程概述

7.1 基本概况

三峡工程位于湖北省宜昌市境内，电站建成后将是世界上最大的电站，三峡电站厂房为坝后式，设左、右岸两座电站，共安装26台单机容量为700MW的水轮发电机组，总装机容量18200MW，其中左岸电站14台，右岸电站12台。左岸电站14台混流式水轮发电机组分别由ALSTOM和VGS集团供货，其中6台由VGS（VOITH-GE-SIEMENS）集团设计制作。

6台VGS机组的安装调试工程为单独一个标段（I标），I标内每台机组发电单元的主要设备包括：水轮机及其附属设备、调速系统、发电机及其附属设备、发电机励磁系统、发电机制动开关、500KVGIS相关设备、500kV升压变压器及中性点设备、离相封闭母线（IPB）及相关设备、机组自用电400KV系统及机组直流设备、机组保护系统及故障录波装置、机组监控系统LCU、机组技术供水系统及机组测量设备等。

其中水轮机部分主要由转动部分、导水机构、主轴工作及检修密封、水导轴承及油外循环冷却设备、大轴自然及强制补气、机组量测、水机监测元件以及接力器等几大系统组成。发电机部分主要由定子、转子、发电机大轴、上端轴、下机架及推导组合轴承、轴承油外冷却及油雾吸收系统、高压油顶起系统、机械制动系统及粉尘收集装置、上机架及上导、顶罩、集电环与碳刷架、发电机空气冷却系统、发电机自动化元件及监测系统等几大部分组成。辅助设备主要由发电机纯水装置、技术供水系统以及水力量测系统等组成。

1 广西桂江巴江口水电站枢纽总体布置方案设计

广西水利电力勘测设计研究院 周万文

摘要：

本文结合桂江巴江口水电站的实际，在水电站枢纽总体布置方案设计，充分结合工程特点和具体条件，协调好永久工程与临时工程之间的关系，充分利用坝址处河中沙洲有利地形，合理考虑永临结合，围绕力求布局合理美观、工程具有良好运行条件、节省工程投资、妥善解决施工导流和施工通航、利于加快施工进度、工程能及早发挥效益等问题进行研究和比选，合理确定枢纽各建筑物布局及各专业之间的衔接关系，选定了一个布置紧凑、协调美观、具有良好运行条件、方便管理的枢纽总体布置方案，为本工程顺利实施及使工程获得更大整体效益奠定了基础。也为同类电站设计提供了可借鉴的经验。

关键词：巴江口水电站 总体布置 设计

1.工程概况

桂江巴江口水电站是桂江干流综合利用规划（平乐以下河段）6个梯级中的第一个梯级，是一座以发电为主，兼顾航运及其他的综合利用工程。坝址位于桂江中游平乐县巴江村上游1.5km处，坝址以上集雨面积12621km2，多年平均流量417m3/s，多年平均径流量131.5亿m3。水库正常蓄水位97.6m，总库容2.163亿m3；电站装机容量3×30MW，多年平均发电量427.57GW.h；船闸设计一次通过能力2×100吨，为Ⅵ级船闸，设计年过坝货运量80万吨。枢纽工程属Ⅱ等工程，主要永久建筑物按二级建筑物设计，设计洪水标准为P=1%，相应洪峰流量16500m3/s，设计洪水位为96.98m，坝下水位为87.96m；校核洪水标准为P=0.1%，相应洪峰流量21700m3/s，校核洪水位为100.02m，坝下水位为92.00m。

坝址岩层以砂岩为主夹页岩，地质构造简单，为倾向南西的单斜地层，无大的断裂构造通过枢纽区。工程区地震动峰值加速度<0.05g，反应谱特征周期为0.35s。对应地震基本烈度低于Ⅵ度。 2 2.工程特点及自然条件

巴江口水电站是一座径流水电站，下游与已建成的昭平梯级水电站衔接；上游回水至平乐县城，库区淹没比较敏感。电站所处桂江河道是通航河道，经过坝址的航道繁忙。对外交通公路位于左岸，坝址附近无跨河交通桥，两岸交通不便。坝址段河道较平直，河谷为宽阔的U型河谷，两岸地形略显不对称，左岸坡度较缓，约25°～30°；右岸的岸坡较陡，约45°左右。坝址处枯水期河床宽约275m，河床正中有一处宽约40m～86 m、长约400 m的大沙洲，沙洲枯水期露出水面约3.5 m～4.5m，将桂江分隔成左右河道，左河道河床底高程约70.0m，右河道河床底高程约66.5m，主河道在右侧，坝轴线从大沙洲中部通过。
