排水阀门

2014年江苏省建设工程质量检测人员岗位合格证考核

排水管材（件）,给水管材（件），阀门

A试卷

姓名 单位

一 单项选择题(40题，每题1分)

1. 生产建筑排水用硬聚氯乙烯管材的原料中，聚氯乙烯树脂质量百分含量不宜低于（ ）。

A、80% B、85% C、75% D、70%

2. 根据GB/T5836.1-2006中技术要求的规定，PVC管材尺寸测量中(N≤150)的试样数量应按产品标准的规定，同类同批产品至少取（ ）个试样。

A、4 B、6 C、7 D、8

3. 依据GB/T 5836.1-2006，PVC-U管材承口内径的测量用精度不低于（ ）的内径量表测量承口中部两相互垂直的内径，计算其算术平均值。

A、0.1mm B、0.01mm C、0.5mm D、0.05mm

4. 根据GB/T5836.1-2006中技术要求的规定，PVC-U管材的密度应控制在（ ）kg/m3内。

A、1350~1450 B、1450~1550 C、1350~1550 D、1350~1500

5. 根据GB/T5836.1-2006的技术要求规定， PVC-U管材维卡软化温度为（ ）。

A、≥74 B、≥79 C、＞74 D、＞79

6. GB/T 5836.1-2006规定，建筑排水用硬聚氯乙烯管材纵向回缩率试验样品数量为（ ）个。

A、2 B、3 C、4 D、5

7. 根据GB/T5836.1-2006的技术要求规定， PVC-U管材二氯甲烷浸渍为（ ）。

A、表面变化不劣于4L B、表面变化不劣于4N

C、表面变化不劣于3L D、表面变化不劣于3N 8. 根据GB/T5836.1-2006的规定，除特殊规定，一般在进行PVC-U管材管件检测前需要在标准条件下状态调节（ ）h。

A、4 B、8 C、12 D、24

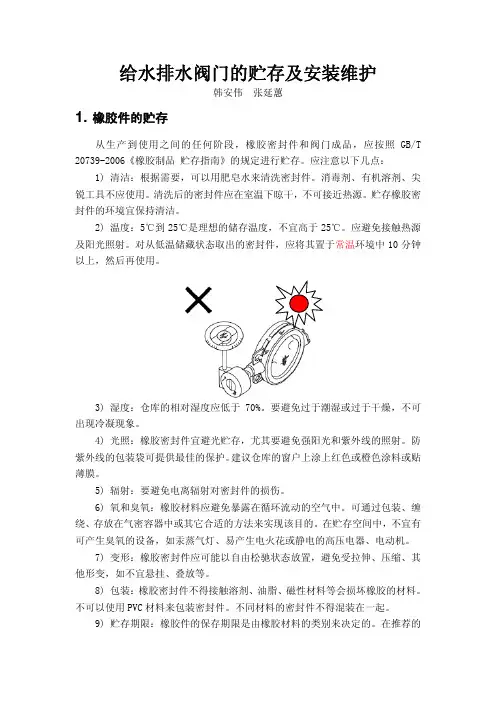

给水排水阀门的贮存及安装维护

韩安伟 张延蕙

1. 橡胶件的贮存

从生产到使用之间的任何阶段，橡胶密封件和阀门成品，应按照GB/T

20739-2006《橡胶制品 贮存指南》的规定进行贮存。应注意以下几点：

1) 清洁：根据需要，可以用肥皂水来清洗密封件。消毒剂、有机溶剂、尖

锐工具不应使用。清洗后的密封件应在室温下晾干，不可接近热源。贮存橡胶密

封件的环境宜保持清洁。

2) 温度：5℃到25℃是理想的储存温度，不宜高于25℃。应避免接触热源

及阳光照射。对从低温储藏状态取出的密封件，应将其置于常温环境中10分钟

以上，然后再使用。

3) 湿度：仓库的相对湿度应低于70%。要避免过于潮湿或过于干燥，不可

出现冷凝现象。

4) 光照：橡胶密封件宜避光贮存，尤其要避免强阳光和紫外线的照射。防

紫外线的包装袋可提供最佳的保护。建议仓库的窗户上涂上红色或橙色涂料或贴

薄膜。

5) 辐射：要避免电离辐射对密封件的损伤。

6) 氧和臭氧：橡胶材料应避免暴露在循环流动的空气中。可通过包装、缠

绕、存放在气密容器中或其它合适的方法来实现该目的。在贮存空间中，不宜有

可产生臭氧的设备，如汞蒸气灯、易产生电火花或静电的高压电器、电动机。

7) 变形：橡胶密封件应可能以自由松驰状态放置，避免受拉伸、压缩、其

他形变，如不宜悬挂、叠放等。

8) 包装：橡胶密封件不得接触溶剂、油脂、磁性材料等会损坏橡胶的材料。

不可以使用PVC材料来包装密封件。不同材料的密封件不得混装在一起。

9)

贮存期限：橡胶件的保存期限是由橡胶材料的类别来决定的。在推荐的储存条件下，这些材料的保存期限如下：

丁腈橡胶、氯丁橡胶 6年

乙丙橡胶 8年

氟橡胶、硅橡胶 10年

全氟橡胶 20年 超过上述期限后，应在使用前予以检查。经检查后，可能还可使用一段时间。

即使在上述良好状况下保存，厚度小于1.5mm的橡胶很容易因氧化而失效。因此，

对这类产品必须经常检查并测试。

2. 橡胶件的运输

上海风雷阀门集团有限公司

阀门型号编制方法、阀门编号说明

阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销，提供了方便。当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

一单元：阀门类型代号

当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。

第二功能作用名称 代号 第二功能作用名称 代号

保温型 B 排渣型 P

低温型 Da 快速型 Q

防火型 F （阀杆密封）波纹管型 W

缓闭型 H — —

a 低温型指允许使用温度低于-46℃以下的阀门。 类型 安全阀 蝶阀 隔膜阀 止回阀

底阀 截止阀 节流阀 排污阀 球阀 疏水阀 柱塞阀 旋塞阀 减压阀 闸阀

代号 A D G H J L P Q S U X Y Z 上海风雷阀门集团有限公司

二单元：传动方式

安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；

对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；

防爆电动装置的阀门用9B表示。

三单元：连接型式

四单元：结构型式

阀门结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号

结构形式 代号

阀杆升降式

（明杆） 楔式闸板 弹 性 闸 板 0

刚性闸板 单 闸 板 1

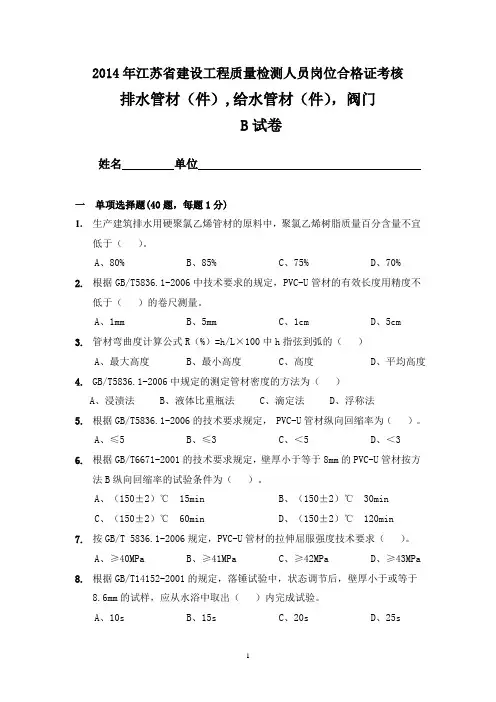

1 2014年江苏省建设工程质量检测人员岗位合格证考核

排水管材（件）,给水管材（件），阀门

B试卷

姓名 单位

一 单项选择题(40题，每题1分)

1. 生产建筑排水用硬聚氯乙烯管材的原料中，聚氯乙烯树脂质量百分含量不宜低于（ ）。

A、80% B、85% C、75% D、70%

2. 根据GB/T5836.1-2006中技术要求的规定，PVC-U管材的有效长度用精度不低于（ ）的卷尺测量。

A、1mm B、5mm C、1cm D、5cm

3. 管材弯曲度计算公式R（%）=h/L×100中h指弦到弧的（ ）

A、最大高度 B、最小高度 C、高度 D、平均高度

4. GB/T5836.1-2006中规定的测定管材密度的方法为（ ）

A、浸渍法 B、液体比重瓶法 C、滴定法 D、浮称法

5. 根据GB/T5836.1-2006的技术要求规定， PVC-U管材纵向回缩率为（ ）。

A、≤5 B、≤3 C、＜5 D、＜3

6. 根据GB/T6671-2001的技术要求规定，壁厚小于等于8mm的PVC-U管材按方法B纵向回缩率的试验条件为（ ）。

A、（150±2）℃ 15min B、（150±2）℃ 30min

C、（150±2）℃ 60min D、（150±2）℃ 120min

7. 按GB/T 5836.1-2006规定，PVC-U管材的拉伸屈服强度技术要求（ ）。

A、≥40MPa B、≥41MPa C、≥42MPa D、≥43MPa

8. 根据GB/T14152-2001的规定，落锤试验中，状态调节后，壁厚小于或等于8.6mm的试样，应从水浴中取出（ ）内完成试验。

A、10s B、15s C、20s D、25s

2 9. 根据GB/T5836.1-2006的规定，PVC-U管材进行二氯甲烷浸渍试验时，试验温度应为（ ）。
