《电力系统自动化》课程考试复习内容-答案

整理：史跃鹏 2011.7.17

2011学年第二学期

说明：电气工程专业课为：《电力电子技术》《自动控制技术》《电力系统分析》，要求平均分大于75分才能获得学位。

1．请简述电力系统的主要特点和运行的基本要求。

参考书：第1章“电力系统特点和基本要求”

答：特点：

1、 与国民经济、人民日常生活联系紧密。

2、 系统结构庞大复杂

3、 各种暂态过程非常短促

4、 电能不能大量储存

基本要求：

1、 保证供电的可靠性

2、 保证良好的电能质量

3、 保证系统运行的经济性。

2．请简述电力系统自动化的主要研究内容。

参考书：第1章 “电力系统自动化主要内容”

答：1、电力系统调度自动化

2、电厂动力机械自动化

3、变电站自动化

4、电力系统自动装置

3．准同期并列的三要素是什么？

参考书：第2章 第1节“二、准同期并列”中的“准同期并列的理想条件”

答：

1． 并列开关两侧的电压相等，

2． 并列开关两侧电源的频率相同，

3． 并列开关两侧电压的相位角相同。

4．并列操作瞬间如果存在相位差，请分析准同期并列操作对系统的影响。

参考书：第2章 第1节“二、准同期并列”中的“同期并列误差对并列的影响”的“合闸相角差对并列的影响”

答：出现因相位不等的电压差，相位差180度时，电压差最大，冲击电流可以达到额定电流的20倍，可能损坏定子绕组端部，相位差在0-180度之间时，冲剂电流既有有功分量，也有无功分量，在发电机轴上产生冲击力矩。

5．并列操作瞬间如果存在频率差，请分析准同期并列操作对系统的影响。

参考书：第2章 第1节“二、准同期并列”中的“准同期并列误差对并列的影响”的“合闸频率差对并列的影响”

答：因为频率不等产生电压差，这个电压差是变化的，变化值在0-2Um之间。这种瞬时值的幅值有规律地时大时小变化的电压成为拍振电压。它产生的拍振电流也时大时小变化，有功分量和转子电流作用产生的力矩也时大时小变化，使发电机振动。频率差大时，无法拉入同步。

一、填空题（每空1分，共30分）

1、电力系统运行的基本要求是 、 、 。

2、电力系统中性点运行方式可分为 、 。

3、升压变压器的的绕组从绕组最外层至铁心的排列顺序为 、 、 。

4、由于变压器的变比不匹配而产生的功率称为 ，它取决于

和 。

5、电力系统节点按照给定条件不同可以分为 、 、 。

6、频率的一次调整由 进行，频率的二次调整由 进行。

7、电力系统无功电源电源包括 、 、 、 。

8、中枢点调压方式分为 、 、 。

9、电力系统调压措施有 、 、

、 。

10、等面积定则是 。

11、变压器的负序阻抗 正序阻抗。（等于/不等于）

12、电力系统频率的一次调整是 调整，频率的二次调整可实现 调整。

二、简述题（35分）

1、电力系统中性点不同接地方式的优缺点。

2、导线截面选择的几种方法。

3、无限大容量电源。

4、耗量微增率，等耗量微增率准则

5、正序等效定则。

6、什么是电力系统静态稳定性，电力系统静态稳定性的实用判据是什么？

7、为什么把短路功率定义为短路电流和网络额定电压的乘积？

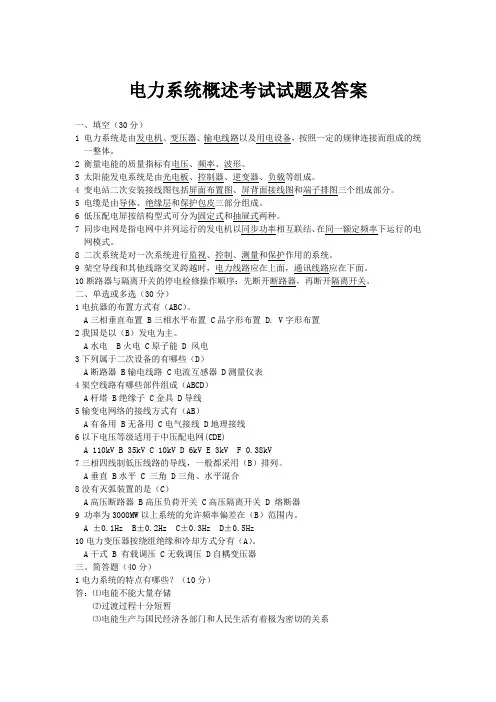

电力系统概述考试试题及答案

一、填空（30分）

1 电力系统是由发电机、变压器、输电线路以及用电设备，按照一定的规律连接而组成的统一整体。

2

衡量电能的质量指标有电压、频率、波形。

3 太阳能发电系统是由光电板、控制器、逆变器、负载等组成。

4

变电站二次安装接线图包括屏面布置图、屏背面接线图和端子排图三个组成部分。

5 电缆是由导体、绝缘层和保护包皮三部分组成。

6 低压配电屏按结构型式可分为固定式和抽屉式两种。

7 同步电网是指电网中并列运行的发电机以同步功率相互联结、在同一额定频率下运行的电网模式。

8

二次系统是对一次系统进行监视、控制、测量和保护作用的系统。

9 架空导线和其他线路交叉跨越时，电力线路应在上面，通讯线路应在下面。

10断路器与隔离开关的停电检修操作顺序：先断开断路器，再断开隔离开关。

二、单选或多选（30分）

1电抗器的布置方式有（ABC）。

A三相垂直布置 B三相水平布置 C品字形布置 D. V字形布置

2我国是以（B）发电为主。

A水电 B火电 C原子能 D 风电

3下列属于二次设备的有哪些（D）

A断路器 B输电线路 C电流互感器 D测量仪表

4架空线路有哪些部件组成（ABCD）

A杆塔 B绝缘子 C金具 D导线

5输变电网络的接线方式有（AB）

A有备用 B无备用 C电气接线 D地理接线

6以下电压等级适用于中压配电网(CDE)

A 110kV B 35kV C 10kV D 6kV E 3kV F 0.38kV

7三相四线制低压线路的导线，一般都采用（B）排列。

A垂直 B水平 C 三角 D三角、水平混合

8没有灭弧装置的是（C）

A高压断路器 B高压负荷开关 C高压隔离开关 D 熔断器

9 功率为3000MW以上系统的允许频率偏差在（B）范围内。

A ±0.1Hz B±0.2Hz C±0.3Hz D±0.5Hz

10电力变压器按绕组绝缘和冷却方式分有（A）。

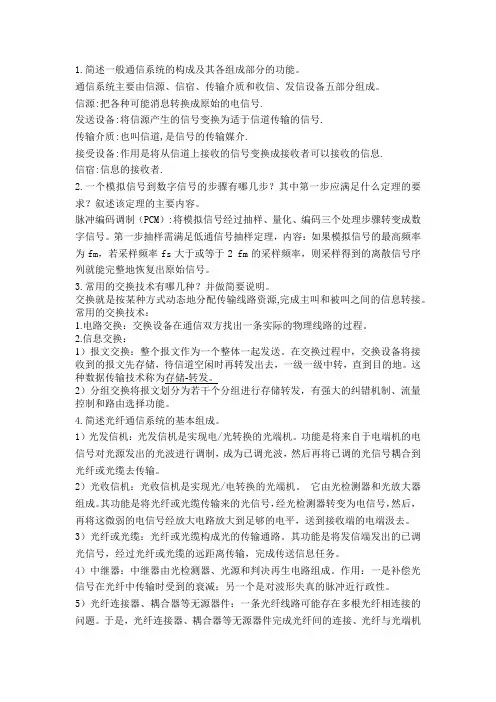

1.简述一般通信系统的构成及其各组成部分的功能。

通信系统主要由信源、信宿、传输介质和收信、发信设备五部分组成。

信源:把各种可能消息转换成原始的电信号.

发送设备:将信源产生的信号变换为适于信道传输的信号.

传输介质:也叫信道,是信号的传输媒介.

接受设备:作用是将从信道上接收的信号变换成接收者可以接收的信息.

信宿:信息的接收者.

2.一个模拟信号到数字信号的步骤有哪几步？其中第一步应满足什么定理的要求？叙述该定理的主要内容。

脉冲编码调制（PCM）:将模拟信号经过抽样、量化、编码三个处理步骤转变成数字信号。第一步抽样需满足低通信号抽样定理，内容：如果模拟信号的最高频率为fm，若采样频率fs大于或等于2 fm的采样频率，则采样得到的离散信号序列就能完整地恢复出原始信号。

3.常用的交换技术有哪几种？并做简要说明。

交换就是按某种方式动态地分配传输线路资源,完成主叫和被叫之间的信息转接。

常用的交换技术：

1.电路交换：交换设备在通信双方找出一条实际的物理线路的过程。

2.信息交换：

1）报文交换：整个报文作为一个整体一起发送。在交换过程中，交换设备将接收到的报文先存储，待信道空闲时再转发出去，一级一级中转，直到目的地。这种数据传输技术称为存储-转发。

2）分组交换将报文划分为若干个分组进行存储转发，有强大的纠错机制、流量控制和路由选择功能。

4.简述光纤通信系统的基本组成。

1）光发信机：光发信机是实现电/光转换的光端机。功能是将来自于电端机的电信号对光源发出的光波进行调制，成为已调光波，然后再将已调的光信号耦合到光纤或光缆去传输。

2）光收信机：光收信机是实现光/电转换的光端机。 它由光检测器和光放大器组成。其功能是将光纤或光缆传输来的光信号，经光检测器转变为电信号，然后，再将这微弱的电信号经放大电路放大到足够的电平，送到接收端的电端汲去。

3）光纤或光缆：光纤或光缆构成光的传输通路。其功能是将发信端发出的已调光信号，经过光纤或光缆的远距离传输，完成传送信息任务。
