OPGW光缆施工方案

110kV普平线OPGW光缆施工技术措施 重庆市龙威送变电工程有限公司

0

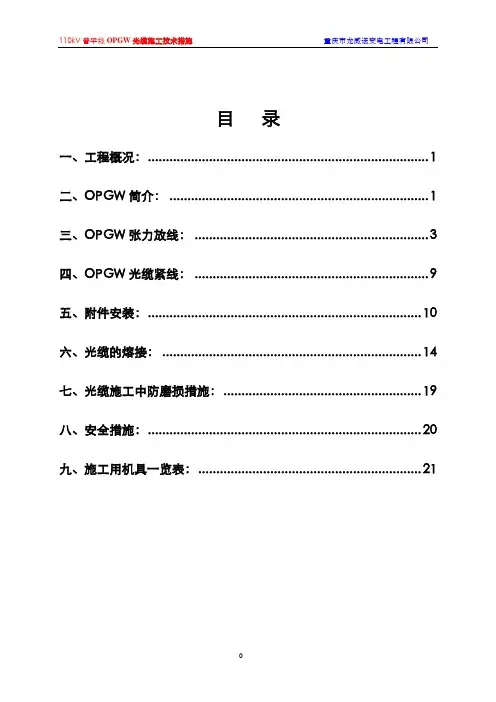

目 录

一、工程概况： .............................................................................. 1

二、OPGW简介： ........................................................................ 1

三、OPGW张力放线： ................................................................. 3

四、OPGW光缆紧线： ................................................................. 9

五、附件安装： ............................................................................ 10

六、光缆的熔接： ........................................................................ 14

七、光缆施工中防磨损措施： ....................................................... 19

八、安全措施： ............................................................................ 20

架空输电线路施工工艺库

工艺编号 项目/工艺名称 工艺要求 施工工艺要点 成品示例

0202010000 架线工程

0202011100 OPGW光缆

0202011101 OPGW光缆

弧垂控制 （1）紧线弧垂在挂线后应随即在该观测档检查，其允许偏差应符合下列规定:

1)一般情况下，110kV线路允许偏

差≤+5%，-2.5%；220kV及以上线路允许偏差≤±2.5%;

2)跨越通航河流的大跨越档弧垂允许偏差≤±1%，其正偏差≤lm。

（2）当穿越电力线时，在被穿越导线最大弧垂状态下，光缆对被穿越导线的净空距离，应符合规程规定。

（3）挂线时对十孤立档、较小的耐张段及大跨越的过牵引长度不得超过设计值。

（4）光缆架线施工应采用张力放线 （1）弧垂观测应优先选用等长法，弛度板量尺固定要准确。

（2）放线和紧线滑车直径及张力机轮径要满足光缆弯曲半径的要求。

（3）光缆展放完毕后应及时进行紧线。

（4）温度变化达到5℃时，应及时调整弧垂观测值。

（5）光缆紧线时应用光缆专用紧线器。光缆耐张预绞丝重复使用不得超过两次。

（6）弧垂达标后，应测量光缆与被穿越导线的距离，换算被穿越导线最大弧垂时是否符合规程要求

0202011101-T OPGW光缆弧垂

工艺编号 项目/工艺名称 工艺要求 施工工艺要点 成品示例

0202011200 OPGW悬垂串安装

202011201 OPGW光缆

悬垂串安装 （1）金具串上的各种螺栓、穿钉，除有固定的穿向外，其余穿向应统一。

（2）悬垂线夹安装后，应垂直地平面。连续上、下山坡处杆塔上的悬垂线夹的安装位置应符合规定。

（3）接地引线全线安装位置要统一，接地引线应顺畅、美观 （1）核查所画印记在放线滑车中心，并保证金具串垂直地平面。

（2）护线条中心应与印记重合，护线条缠绕应保证两端整齐，并保持原预绞形状。

（3）各种螺栓、销钉穿向符合要求，开口销双开以60°～90°为宜。

西昌变～永郎开220kV线路新建工程

OPGW光缆施工方案

中铁十二局集团电气化工程有限公司

西昌变～永郎开220kV线路新建工程西昌电力项目部

二○一○年八月

程名称: 西昌500KV变～永郎220kV线路新建工程

项目业主: 四川省电力公司

建设单位：四川电力超高压建设管理公司

设计单位：四川省电力工程设计咨询有限公司

监理单位：四川电力工程建设监理有限责任公司西昌500千伏变电站～永郎开关站220千伏双回线路工程项目监理部

施工单位：中铁十二局集团电气化工程有限公司

[文件题名]：OPGW光缆施工方案

编 制： 年 月 日

审 核： 年 月 日

批 准： 年 月 日

第 0页

一、工程概况

西昌500千伏变～永郎开关站220千伏线路新建工程，从西昌黄水乡至德昌巴洞乡，工程总投资5300万元，线路长度为2×32.5公里，全部为单回线路设计。本工程导线采用2×LGJ-400/35，地线采用LBGJ-80-20AC铝包钢绞线、OPGW-100复合光缆地线。基础共计115基，全部为单回线路基础，基础型式为板式斜柱基础、原状土掏挖式基础、台阶式斜柱基础及灌注桩基础。直线塔采用猫头型塔中相导线采用V型绝缘子串，两边相采用Ⅰ型绝缘子串，转角塔采用单回干字型塔。所有塔型均设有全方位组合的长短腿。本工程经过地区居民分布较多，主要为彝族居住区，本标段沿线树木植被发育，砍伐量大，大约为21370棵，房屋跨越7000余平方米，35kV、10kV线路跨越22处。

线路路径：从西昌500千伏变电站220千伏构架同塔双回出线后连续大角度左转，基本平行于永昌线改接进西昌500千伏变220千伏新建线路西侧向南走线，经纸房堡在匡家湾附近跨过地方电力螺髻山—盐源110千伏线路至长湾子，再左转向东南走线至陈家坟坝后分成两个单回路走线。两个单回路基本平行走线，路径方案相同，此处一并描述。线路经中坝乡西侧向南走线至水洞门附近，线路平行于众多已建110—500千伏线路西侧走线（主要有二普I、II回500KV线，原永昌线220KV线，西中110K线路I、II回）。经梨果山、西番箐至阿月乡，绕过前山乡滑坡区后经方家乡、七星盘、全绍坡、巴洞乡至宽裕乡汪家崖口，线路合同塔双回大角度左转，钻过二普I回500KV线路后又分成两个单回线路，继续钻过二普II回500KV线路，经莲花桥附近右转折向东南方，平行于原永昌220KV线西侧走线，经宽裕乡、凉峰乡、凉峰云至大方田后右转，经核桃坪、凉水井至庙底沟后合并成同塔双回走线，在沙坝附近连续跨过徳会110千伏线路、西攀高速公路、安宁河、成昆铁路，与原永昌220千伏线路调换间隔后，线路左转接进永郎220千伏开关站。

盘龙山至白水湖220KV

送电线路工程

OPGW 光缆施工

作 业 指 导 书

湖南省湘乡市送变电建设公司

江西省项目部

二零零四年元月

批准：陈共国

审核：李忠于

质检：付明智

安监：刘国华

校核：罗永庚

编写：付明智

OPGW 光缆施工

一 、概况：

盘龙山至白水湖220KV线路工程通讯部分采用OPGW光缆，其型号采用OPGW-2S 1X16SM（M89/R60-67）16芯G652，整段长为2.4KM光缆，本工程采用小张为机施展放OPGW光缆，整个施工过程中不允许中间有开断接头现象。整段分9个耐张型金具和10个直线悬垂型金具。

二 、施工准备工作

由于本工程在N10～N11 需跨越110KV盘赣线，必须停电，因此。在施工前必须作好充分的施工准备工作。

1. 组织施工人员学习和熟悉光缆的特性、特点和施工安装工艺、方法，由厂家派人指导操作示范或者由学习过和熟练的操作工示范。

2. 挂好放线滑轮。

3. 穿好钢丝引绳（跨越段停电后再连通）

4. 摆好小型张力机和OPGW光缆盘架（选择白水湖N1#桩附近变电站外） 5. 摆放好机动绞磨和打好三联角铁桩（选择N18#桩附近变电站外）

6. 选择好小型张力机摆置的场地和机动绞磨布置方位和角度。必须要有进龙门架足够的余缆长度。

7. 清点机具和主要材料附件（见机具一览表）

8. 人员的具体要排和操作。每个转角塔上留一个技工人员观察）

三、张力放线施工。

1． 张力机由经过培训的专业人员操作，光缆的缠绕由操作人员指挥。厂家派人监督指导。

2． 张力指挥人员。在开机前必须再次检查各项工作。各岗位工作人员是否全部到位，通信联络是否畅通，牵引绳在各放线滑车槽位是否正确等情况。

3． 检查完由指挥人员统一指令作业。

4． 开始牵放时应慢速牵引，同时应在 施工段全线仔细检查有无异常 发生，通过信号互相联络，各转角桩位钢丝绳是否跳槽，对异常情况应立即通报指挥人员和绞磨机操作人员停机处理。
