P2PSIP网络与PSTN的一种互通机制

P2PSIP网络与PSTN的一种互通机制要志文;吴恒奎;高德云;张宏科【期刊名称】《计算机应用与软件》【年(卷),期】2011(028)006【摘要】P2PSIP implements the function of location management of SIP using P2P algorithm and has resolved the problem of single-point failure, it has good scalability and will become the key technology for future VoIP. Interconnection mechanisms between different networks should be studied in depth but current researches do not work a lot in this regard. In this paper, we propose a novel interconnection mechanism betweenP2PSIP network and PSTN. Furthermore, a prototype for facile achieving sessions between the P2PSIP host and the PSTN telephone is designed accordingly. The crucial design of the interconnection is a gateway with dual identities which plays an important role in P2PSIP network as a peer, and is in chargn of PSTN telephone connection. Based on test analyses, our interconnection mechanism can be applied to actual networks for implementing the sessions between P2PSIP network and PSTN.%P2PSIP用P2P算法实现SIP的位置管理功能,解决了单点失效问题,有良好的可扩展性,将成为VoIP的关键技术.现有相关研究缺乏对不同网络互通的深入探讨.提出P2PSIP网络与PSTN的一种新颖的互通机制,并且基于该机制设计了一个易于实现的P2PSIP 终端与PSTN电话互通的原型系统.互通的关键设计是一个具有双重身份的网关,在P2PSIP网络中作为对等端,在PSTN中负责连接电话机.经测试分析,该互通机制可以应用于实际网络,实现P2PSIP网络和PSTN之间的会话建立.【总页数】4页(P36-38,62)【作者】要志文;吴恒奎;高德云;张宏科【作者单位】北京交通大学电子信息工程学院下一代互联网互联设备国家工程实验室,北京,100044;北京交通大学电子信息工程学院下一代互联网互联设备国家工程实验室,北京,100044;北京交通大学电子信息工程学院下一代互联网互联设备国家工程实验室,北京,100044;北京交通大学电子信息工程学院下一代互联网互联设备国家工程实验室,北京,100044【正文语种】中文【相关文献】1.一种可实现PSTN／N—ISDN与ATM网络互通的网络适配器 [J], 王文东;肖丹2.PSTN网络与NGN网络的互通 [J], 王俊;章坚武3.PSTN网络与NGN网络的互通 [J], 张亚辉4.一种实现IP网络与PSTN网络互通的设计方案 [J], 官巍;闫兴亚;马力5.PSTN网络与NGN网络互通性试验的解决方案 [J], 孟宪浩因版权原因，仅展示原文概要，查看原文内容请购买。

p2p-sip分层结构的通信机制P2P-SIP分层结构的通信机制P2P-SIP是一种新型的互联网通信协议，它可以通过P2P（Peer to Peer）的方式直接将用户之间的语音、视频、短信等信息传输，无须经过中央服务器进行中转，也无须受限制于传统的SIP（Session Initiation Protocol）通信协议。

P2P-SIP分层结构的通信机制主要由三个部分组成。

分别是P2P 层、SIP层和媒体层。

在这三个层次中，P2P层是最底层，它提供了用户之间直接通信的基础；SIP层则负责处理P2P层传输的SIP协议；媒体层则用于传输用户之间的音频、视频等多媒体数据。

P2P层是P2P-SIP的核心部分。

P2P协议是指一种去中心化的通信协议，它可以将网络中的各个节点（也就是电脑、硬件设备等）相互连接起来，形成一个对等的网络架构。

在P2P-SIP中，P2P协议被用于创建一个对等的网络，每个用户都可以直接与其他用户进行通信，无须经过中央服务器进行中转。

SIP层则是负责处理P2P-SIP的通信请求。

SIP是一种标准的网络通信协议，与P2P协议不同，它通常被用于中心化的通信系统中。

在P2P-SIP中，SIP层的作用是将P2P层传输的SIP协议进行处理，包括向用户发送呼叫请求、执行用户状态检测、重定向呼叫等等。

媒体层则是用于传输多媒体数据的部分。

在P2P-SIP中，用户之间通信的多媒体数据（例如音频、视频、文本等）都是通过媒体层来传输的。

与SIP层和P2P层不同，媒体层并不涉及通信协议的处理，而是将用户所发送的多媒体数据直接传输给对方用户。

总体来说，P2P-SIP分层结构的通信机制是一种基于P2P协议的新型通信方式，它不受限于传统的中心化网络架构，可以直接将用户之间的会话数据传输，从而大大提高了通信的效率和稳定性。

如果你需要一种高效的通信方式，那么P2P-SIP可能正是你所需要的。

PSTN与NGN互通研究摘要随着网络技术及通信技术的快速发展，传统电信网络与下一代网络之间的互通成为一个很热门的话题。

网络互通的主要问题之一是承载协议的相互转换。

文章介绍了ISUP 网络同SIP网络互通的呼叫流程，详细阐述了ISUP协议同SIP协议的相互映射问题。

1、概述随着Internet技术的飞速发展，各种各样的数据业务、多媒体业务不断地涌现出来，同时由于移动网络的飞速发展，网络用户也在不断地增加。

人们希望能够方便快捷的使用业务，并且对业务的简单化、多样化及通用移动性的要求越来越高，同时希望能够达到固定移动的无缝融合通信。

另外，传统的PSTN技术已经趋于完善，单纯的话音业务一方面无法满足用户的需求，另一方面也不能支撑产业的进一步发展。

应运而生的下一代网络，就是希望能够在全网实现无缝通信。

那么各种业务、各个用户群之间要想达到无缝通信，在相互通信的时候就需要保持传输协议的一致性。

2、网络互通涉及的问题IMS是3GPP在Release 5版本标准中提出来的支持IP多媒体业务的子系统，能够同时提供话音业务和各种数据业务，但是IMS毕竟是在移动领域中开发出来的，多数业务也是在移动领域来开发的。

无论是对运营商还是用户都不希望被局限在移动网络中，毕竟传统的固定网络用户还是比较多的，两种网络可能会在相当长的时间里共存。

既然共存，当然要互通有无，这样问题就出现了。

IMS网络基于SIP协议体系，而传统的固定网络则是基于SS7协议体系。

如果存在于这两种不同网络中的用户终端要进行会话，就会涉及到网络协议不一致的问题。

协议互通的关键问题在于网络接口的设计。

所以，要需考虑出口网关和入口网关的设计。

可以考虑在IMS网络和PSTN网络的接口处放上一个转换设备，就像一个翻译器一样，将对应的呼叫消息翻译成适合于在各自的网络上传送的消息格式。

网络接口处的出口网关就可以完成这样一种工作。

3、ISUP终端到SIP终端的呼叫流程虽然呼叫双方所在的网络支撑协议可能不同，但是各种电话终端的呼叫都有一个类似的过程：首先，主叫方发出呼叫消息，若找不到被叫会收到释放消息，若找到被叫，需看被叫是否忙，忙就回一条释放消息，空闲则返回一条应答消息；被叫接听则返回接听消息，开始通话；最后挂机方发出释放消息。

软交换——IP网与PSTN网的融合一、从PSTN网到IP网PSTN网是一个业务层与呼叫控制层紧密结合、不可分割的网络，基于电路交换的程控电话交换机虽然可以为广大用户提供优质的语音及增值服务，但它仍然存在着巨大的局限性。

业务种类单一，而且当一项新的业务需要提供时，就需要对全网的交换机进行改造和升级，实现难度大，周期长，成本高。

互联网的出现，改变了单一网络提供单一服务的局面，它给用户提供的是一个开放的应用环境。

以开放的市场、开放的应用为特点的IP业务应运而生，但产生的问题也随之出现——在开放的平台，提供的服务质量无法控制，而且很难收回投资。

如今在竞争的电信市场环境下，运营商要生存，要收回投资，就要吸引更多的用户，而吸引用户的竞争手段，只有凭借价格优势和独特的业务。

但是在传统的PSTN网络上提供与众不同、同时又受用户青睐的业务很难，针对不同用户提供个性化业务更难。

所以目前大多数运营商只有通过降低价格，谋求生存，由此导致的问题是：运营商和服务商陷入了恶性的价格竞争。

我们看到了网络发展的轨迹：即从单一网络提供单一业务开始，走向开放平台上的开放的应用，再走向开放网络平台上网络与应用密切结合的开放业务。

二、软交换—IP网与PSTN网的融合软交换是下一代网络的控制功能实体，为下一代网络（N GN）提供具有实时性要求的业务的呼叫控制和连接控制功能，是下一代网络呼叫与控制的核心。

简单的看，软交换是实现传统程控交换机的“呼叫控制”功能的实体，但传统的“呼叫控制”功能是和业务结合在一起的，不同的业务所需要的呼叫控制功能不同，这要求软交换提供的呼叫控制功能是各种业务的基本呼叫控制。

软交换在我国“软交换设备总体技术要求”中规定软交换是电路交换网向分组网演进的核心设备，也是下一代电信网络的重要设备之一，它独立于底层承载协议，主要完成呼叫控制、媒体网关接入控制、资源分配、协议处理、路由、认证、计费等主要功能，并可以向用户提供现有电路交换机所能提供的业务以及多样化的第三方业务。

《基于SIP的P2P通信及其防火墙穿越的研究》一、引言随着互联网技术的不断发展，P2P（Peer-to-Peer）通信技术已经成为信息交流的重要手段。

而SIP（Session Initiation Protocol）作为会话初始协议，为多媒体通信提供了强大的支持。

本文将重点研究基于SIP的P2P通信技术及其在防火墙穿越方面的应用。

二、SIP协议概述SIP是一种用于建立、修改和终止多媒体会话的通信协议。

它支持多种媒体类型，如语音、视频和数据等，并能够通过信令交互实现会话的建立和管理。

SIP协议具有灵活的扩展性，可以与其他协议进行集成，为P2P通信提供了良好的基础。

三、基于SIP的P2P通信技术基于SIP的P2P通信技术通过SIP协议实现节点间的直接通信，无需中心服务器介入。

这种技术具有以下优点：1. 高效性：P2P通信直接在节点间进行，减少了中间环节，提高了通信效率。

2. 可扩展性：P2P网络具有很好的扩展性，可以轻松应对大规模用户的需求。

3. 灵活性：P2P通信支持多种媒体类型，可以满足不同的通信需求。

四、防火墙穿越技术在P2P通信中，防火墙穿越技术是解决节点间通信受阻的关键技术。

防火墙穿越技术主要通过以下方法实现：1. STUN/TURN协议：STUN协议用于检测节点是否位于NAT（Network Address Translation）或防火墙之后，TURN协议则用于在NAT或防火墙之间建立可靠的通信通道。

2. 协议穿透技术：通过分析防火墙的协议特性，采用特定的协议进行通信，以实现防火墙穿越。

3. 端口映射技术：利用路由器或网关的端口映射功能，将外部访问的端口映射到内部节点的实际端口，从而实现防火墙穿越。

五、基于SIP的P2P通信在防火墙穿越中的应用在基于SIP的P2P通信中，防火墙穿越技术的应用可以有效解决节点间通信受阻的问题。

具体应用包括：1. 结合STUN/TURN协议：在SIP协议中集成STUN/TURN 协议，实现节点的NAT穿透和防火墙穿越，保证通信的可靠性和稳定性。

《SIP终端中拓扑感知的P2P中继查找机制实现》一、引言随着通信技术的快速发展，会话初始协议（SIP，Session Initiation Protocol）在多媒体通信领域得到了广泛应用。

在SIP终端中，拓扑感知的P2P（Peer-to-Peer）中继查找机制是实现高效、稳定通信的关键技术之一。

本文将详细介绍SIP终端中拓扑感知的P2P中继查找机制的实现原理及方法。

二、SIP终端与P2P技术SIP是一种用于建立、修改和终止多媒体会话的通信协议。

而P2P技术则是一种分布式网络模型，允许网络中的节点直接相互通信，无需通过中心服务器。

将SIP与P2P技术相结合，可以实现在分布式网络中建立多媒体会话，提高通信效率和稳定性。

三、拓扑感知的P2P中继查找机制拓扑感知的P2P中继查找机制是指在SIP终端中，通过感知网络拓扑信息，实现快速、准确地查找可用的中继节点，以建立稳定的通信链路。

该机制主要包括以下步骤：1. 拓扑信息收集：SIP终端通过与周围节点的交互，收集网络拓扑信息，包括节点的位置、资源状况等。

2. 中继节点筛选：根据收集到的拓扑信息，SIP终端筛选出符合要求的中继节点，如距离较近、资源充足等。

3. 路径计算与选择：SIP终端根据筛选出的中继节点，计算并选择最优的通信路径。

该过程需考虑网络拥塞、延迟等因素。

4. 通信链路建立：SIP终端与选定的中继节点建立通信链路，实现信息的传输。

四、实现方法1. 拓扑信息收集：SIP终端可以通过定期广播消息或监听周围节点的广播消息来收集拓扑信息。

同时，可以利用路由协议或邻居发现协议等机制，获取更详细的网络拓扑信息。

2. 中继节点筛选：根据收集到的拓扑信息，SIP终端可以采用一定的算法对中继节点进行筛选。

例如，可以采用距离优先、资源充足优先等策略。

3. 路径计算与选择：路径计算与选择是拓扑感知的P2P中继查找机制的核心部分。

可以采用多种算法进行路径计算，如最短路径算法、负载均衡算法等。

专利名称：基于SIP的P2PNAT穿越解决方案专利类型：发明专利
发明人：丁元彬,张顺颐,颜学智,王攀
申请号：CN200910027297.X
申请日：20090527
公开号：CN101599992A
公开日：
20091209
专利内容由知识产权出版社提供
摘要：本文针对目前越来越多的P2P应用，给出了P2P软件穿透NAT的方法。

很多P2P应用使用SIP协议作为通信协议，因此本文使用SIP协议作为NAT穿越时的信息交互协议，具有很大的现实意义。

对于P2P的NAT穿越的研究，用于UDP穿越NAT设备的STUN协议已比较成熟，该协议被广泛应用在Skype等很多P2P软件中，本文结合STUN协议和SIP协议给出了UDP的NAT穿越解决方案。

申请人：南京欣网视讯科技股份有限公司
地址：210029 江苏省南京市上海路9号江苏水利后勤服务中心6楼
国籍：CN
更多信息请下载全文后查看。

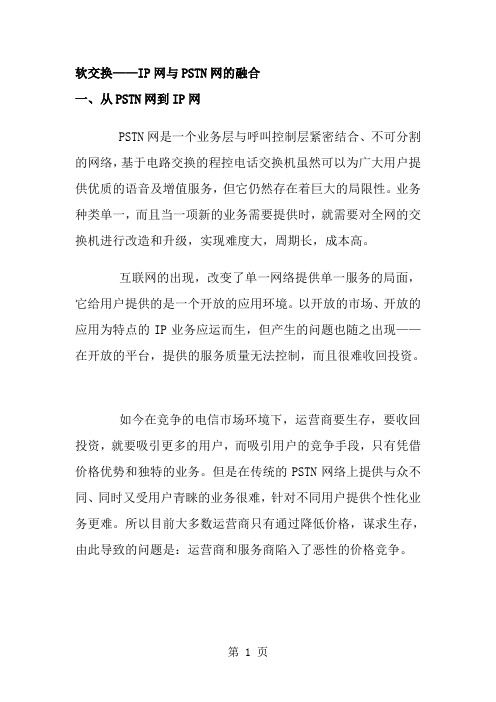

软交换——IP网与PSTN网的融合一、从PSTN网到IP网PSTN网是一个业务层与呼叫控制层紧密结合、不可分割的网络，基于电路交换的程控电话交换机虽然可以为广大用户提供优质的语音及增值服务，但它仍然存在着巨大的局限性。

业务种类单一，而且当一项新的业务需要提供时，就需要对全网的交换机进行改造和升级，实现难度大，周期长，成本高。

互联网的出现，改变了单一网络提供单一服务的局面，它给用户提供的是一个开放的应用环境。

以开放的市场、开放的应用为特点的IP业务应运而生，但产生的问题也随之出现——在开放的平台，提供的服务质量无法控制，而且很难收回投资。

如今在竞争的电信市场环境下，运营商要生存，要收回投资，就要吸引更多的用户，而吸引用户的竞争手段，只有凭借价格优势和独特的业务。

但是在传统的PSTN网络上提供与众不同、同时又受用户青睐的业务很难，针对不同用户提供个性化业务更难。

所以目前大多数运营商只有通过降低价格，谋求生存，由此导致的问题是：运营商和服务商陷入了恶性的价格竞争。

我们看到了网络发展的轨迹：即从单一网络提供单一业务开始，走向开放平台上的开放的应用，再走向开放网络平台上网络与应用密切结合的开放业务。

二、软交换—IP网与PSTN网的融合软交换是下一代网络的控制功能实体，为下一代网络（N GN）提供具有实时性要求的业务的呼叫控制和连接控制功能，是下一代网络呼叫与控制的核心。

简单的看，软交换是实现传统程控交换机的“呼叫控制”功能的实体，但传统的“呼叫控制”功能是和业务结合在一起的，不同的业务所需要的呼叫控制功能不同，这要求软交换提供的呼叫控制功能是各种业务的基本呼叫控制。

软交换在我国“软交换设备总体技术要求”中规定软交换是电路交换网向分组网演进的核心设备，也是下一代电信网络的重要设备之一，它独立于底层承载协议，主要完成呼叫控制、媒体网关接入控制、资源分配、协议处理、路由、认证、计费等主要功能，并可以向用户提供现有电路交换机所能提供的业务以及多样化的第三方业务。
