OP07是高精度低失调电压的精密运放集成电路

op07运放工作电压
OP07运放是一种常用的运算放大器，具有广泛的应用领域。

它是一款高性能的运放，具有低噪声、低失调电流和高增益等特点，适用于精密测量、信号放大和滤波等电路。

在正常工作状态下，OP07运放的工作电压范围一般为±15V。

这意味着它能够在正负15伏的电压范围内正常工作，超过这个范围就可能损坏。

因此，在设计和使用OP07运放时，需要考虑到电源电压的合理选择，以保证其正常工作。

为了保证OP07运放的工作电压在规定范围内，可以采取一些措施。

首先，选择合适的电源电压，确保其在正负15伏之间。

其次，在电路设计中使用稳压器等元件，以保持电源电压的稳定。

此外，还可以考虑使用过压保护电路，以防止电源电压超过规定范围。

在实际应用中，OP07运放的工作电压往往是根据具体的系统需求来确定的。

不同的应用场景可能对电源电压有不同的要求。

因此，在设计和选择OP07运放时，需要根据实际情况进行综合考虑，以确保其在合适的工作电压范围内正常工作。

OP07运放的工作电压是保证其正常运行的重要因素之一。

在设计和使用过程中，需要注意选择合适的电源电压，并采取相应的措施来保证其工作电压在规定范围内。

这样才能充分发挥OP07运放的性能，实现系统的稳定运行。

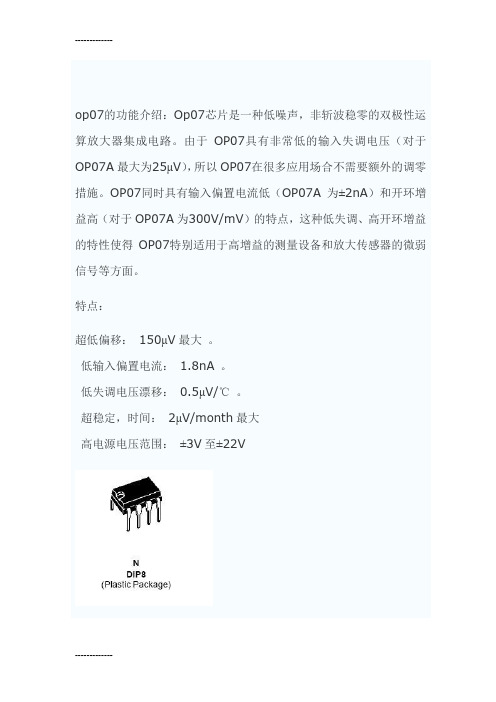

op07的功能介绍：Op07芯片是一种低噪声，非斩波稳零的双极性运算放大器集成电路。

由于OP07具有非常低的输入失调电压（对于OP07A最大为25μV），所以OP07在很多应用场合不需要额外的调零措施。

OP07同时具有输入偏置电流低（OP07A为±2nA）和开环增益高（对于OP07A为300V/mV）的特点，这种低失调、高开环增益的特性使得OP07特别适用于高增益的测量设备和放大传感器的微弱信号等方面。

特点：超低偏移：150μV最大。

低输入偏置电流：1.8nA 。

低失调电压漂移：0.5μV/℃。

超稳定，时间：2μV/month最大高电源电压范围：±3V至±22V图1 OP07外型图片图2 OP07 管脚图OP07芯片引脚功能说明：1和8为偏置平衡(调零端)，2为反向输入端，3为正向输入端，4接地，5空脚6为输出，7接电源+图3 OP07内部电路图ABSOLUTE MAXIMUM RATINGS 最大额定值Symb ol 符Parameter参数Value数值Unit单位号VCCSupply Voltage 电源电压±22 VVidDifferential Input Voltage差分输入电压±30VViInput Voltage 输入电压±22 VTop er Operating Temperature 工作温度-40 to+105℃Tst g Storage T emperature 贮藏温度-65 to+150℃电气特性虚拟通道连接= ± 15V ，Tamb = 25 ℃（除非另有说明）Symbol 符号Parameter 参数及测试条件最小典型最大Unit单位Vio Input Offset Voltage 输入失调电压0℃- 61μV≤ Tamb ≤ +70℃0 5250 Long Term Input Offset VoltageStability-(note 1) 长期输入偏置电压的稳定性-0.42μV/MoDVi o Input Offset Voltage Drift 输入失调电压漂移-0.51.8μV/℃Iio Input Offset Current输入失调电流0℃≤Tamb≤ +70℃-0.868nADIi o Input Offset Current Drift 输入失调电流漂移-155pA/℃Iib Input Bias Current输入偏置电流0℃≤Tamb ≤ +70℃-1.879nADIi Input Bias Current Drift 输入偏置电流- 15pA/b 漂移 5 0 ℃RoOpen Loop Output Resistance 开环输出电阻-6- ΩRidDifferential Input Resistance 差分输入电阻-33- MΩRicCommon Mode Input Resistance 共模输入电阻-12- GΩVic m Input Common Mode Voltage Range输入共模电压范围0℃≤ Tamb ≤ +70℃±13±13±13.5- VCM R Common Mode Rejection Ratio (Vi=Vicm min)共模抑制比0℃≤ Tamb ≤+70℃1009712- dBSV R Supply Voltage Rejection Ratio 电源电压抑制比(VCC = ±3to ±18V) 0℃≤Tamb ≤ +70℃908614- dBAv d LargeSignalVoltageGain 大信号电压增益VCC = ±15, RL=2KΩ,VO = ±10V,1204-V/mV 0℃≤ Tamb ≤ +105℃100 -VCC = ±3V, RL = 100 4-500W,VO = ±0.5V 0Vo pp OutputVoltageSwing 输出电压摆幅RL = 10KΩ±12±13- VRL= 2kΩ±11.5±12.8RL= 1KΩ±120℃≤Tamb ≤+70℃RL =2KΩ±11 -SR Slew Rate 转换率(RL =2KΩ,CL =100pF)-0.17-V/μSGB P Gain Bandwidth Product 带宽增益(RL=2KΩ,CL = 100pF, f = 100kHz)-0.5-MHzIcc Supply Current -(no load) 电源电流（无负载）0℃≤Tamb ≤+70℃VCC = ±3V-2.70.67561.3mAen Equivalent f = 10Hz - 12nVInput Noise Voltage等效输入噪声电压1 0 √Hzf = 100Hz -10.513.5f = 1kHz -111.5in EquivalentInput NoiseCurrent 等效输入噪声电流f = 10Hz -0.3.9PA√Hzf = 100Hz -0.2.3f = 1kHz -0.1.2图4 输入失调电压调零电路应用电路图：图5 典型的偏置电压试验电路图6 老化电路图7 典型的低频噪声放大电路图8 高速综合放大器图9 选择偏移零电路图10 调整精度放大器图11 高稳定性的热电偶放大器图12 精密绝对值电路。

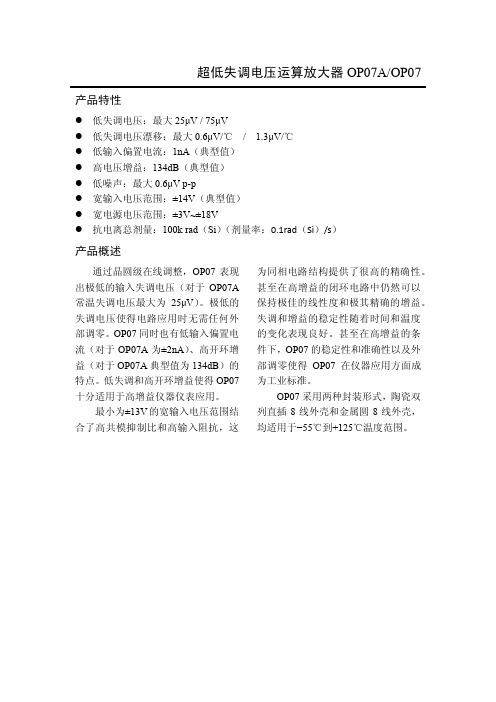

超低失调电压运算放大器OP07A/OP07产品特性●低失调电压：最大25μV / 75μV●低失调电压漂移：最大0.6μV/℃/ 1.3μV/℃●低输入偏置电流：1nA（典型值）●高电压增益：134dB（典型值）●低噪声：最大0.6μV p-p●宽输入电压范围：±14V（典型值）●宽电源电压范围：±3V~±18V●抗电离总剂量：100k rad（Si）（剂量率：0.1rad（Si）/s）产品概述通过晶圆级在线调整，OP07表现出极低的输入失调电压（对于OP07A 常温失调电压最大为25μV）。

极低的失调电压使得电路应用时无需任何外部调零。

OP07同时也有低输入偏置电流（对于OP07A为±2nA）、高开环增益（对于OP07A典型值为134dB）的特点。

低失调和高开环增益使得OP07十分适用于高增益仪器仪表应用。

最小为±13V的宽输入电压范围结合了高共模抑制比和高输入阻抗，这为同相电路结构提供了很高的精确性。

甚至在高增益的闭环电路中仍然可以保持极佳的线性度和极其精确的增益。

失调和增益的稳定性随着时间和温度的变化表现良好。

甚至在高增益的条件下，OP07的稳定性和准确性以及外部调零使得OP07在仪器应用方面成为工业标准。

OP07采用两种封装形式，陶瓷双列直插8线外壳和金属圆8线外壳，均适用于−55℃到+125℃温度范围。

引脚描述（1）金属圆8线（2）陶瓷双列8线图1.OP07引出端排列（俯视图）电原理图图2.简化电路图电参数表≤+125℃。

表1. OP07A/OP07电特性，除非特别说明，Vs=±15V，-55℃≤T续表1. OP07A/OP07电特性，除非特别说明，Vs=±15V，-55℃≤T A≤+125℃。

绝对最大额定值表2. 绝对最大额定值注1：电源电压低于±18V时，绝对最大输入电压等于电源电压。

注2：最大差模输入电压不能超过电源电压。

op07管脚原理及其应用电路中文资料
一、Op07芯片是一种低噪声，非斩波稳零的单运算放大器集成电路。

由于OP07具有非常低的输入失调电压（对于OP07A最大为25μV），所
以OP07在很多应用场合不需要额外的调零措施。

OP07同时具有输入偏置
电流低（OP07A为±2nA）和开环增益高（对于OP07A为300V/mV）的特点，这种低失调、高开环增益的特性使得OP07特别适用于高增益的测量设备
和放大传感器的微弱信号等方面。

二、OP07特点：
超低偏移：150μV最大低输入偏置电流：1.8nA
低失调电压漂移：0.5μV/℃超稳定，时间：2μV/month最大高电源
电压范围：±3V至±22V
三、OP07内部结构原理图
四、OP07芯片引脚功能说明：
1和8为偏置平衡(调零端)，2为反向输入端，3为正向输入端，4接地，5空脚6为输出，7接电源+
ABSOLUTEMA某IMUMRATINGS最大额定值五、OP07典型应用电路
图4输入失调电压调零电路
图5典型的偏置电压试验电路
图6老化电路
图7典型的低频噪声放大电路
图8高速综合放大器
图9选择偏移零电路
图10调整精度放大器
图11高稳定性的热电偶放大器图12精密绝对值电路。

op07的功能介绍：Op07芯片是一种低噪声，非斩波稳零的双极性运算放大器集成电路。

由于OP07具有非常低的输入失调电压（对于OP07A最大为25μV），所以OP07在很多应用场合不需要额外的调零措施。

OP07同时具有输入偏置电流低（OP07A为±2nA）和开环增益高（对于OP07A为300V/mV）的特点，这种低失调、高开环增益的特性使得OP07特别适用于高增益的测量设备和放大传感器的微弱信号等方面。

特点：超低偏移：150μV最大。

低输入偏置电流：1.8nA 。

低失调电压漂移：0.5μV/℃。

超稳定，时间：2μV/month最大高电源电压范围：±3V至±22V图1 OP07外型图片图2 OP07 管脚图OP07芯片引脚功能说明：1和8为偏置平衡(调零端)，2为反向输入端，3为正向输入端，4接地，5空脚6为输出，7接电源+图3 OP07内部电路图ABSOLUTE MAXIMUM RATINGS 最大额定值Symbol 符号Parameter参数Value数值Unit单位VCCSupply Voltage 电源电压±22 V VidDifferential Input Voltage差分输入电压±30 V Vi Input Voltage 输入电压±22 VTop er Operating Temperature 工作温度-40 to+105℃Tst g Storage T emperature 贮藏温度-65 to+150℃电气特性虚拟通道连接= ± 15V ，Tamb = 25 ℃（除非另有说明）Symbol 符号Parameter 参数及测试条件最小典型最大Unit单位VioInput Offset Voltage 输入失调电压0℃≤ Tamb ≤ +70℃-61525μVLong Term Input Offset VoltageStability-(note 1) 长期输入偏置电压的稳定性-0.42μV/MoDVi o Input Offset Voltage Drift 输入失调电压漂移-0.51.8μV/℃Iio Input Offset Current输入失调电流0℃≤Tamb≤ +70℃-0.86 nA8DIi o Input Offset Current Drift 输入失调电流漂移-155pA/℃Iib Input Bias Current输入偏置电流0℃≤Tamb ≤ +70℃-1.879nADIi b Input Bias Current Drift 输入偏置电流漂移-155pA/℃RoOpen Loop Output Resistance 开环输出电阻-6- ΩRidDifferential Input Resistance 差分输入电阻-33- MΩRicCommon Mode Input Resistance 共模输入电阻-12- GΩVic m Input Common Mode Voltage Range输入共模电压范围0℃≤ Tamb ≤ +70℃±13±13±13.5- VCM R Common Mode Rejection Ratio (Vi=Vicm min)共模抑制比0℃≤ Tamb ≤10012- dB+70℃97 0SV R Supply Voltage Rejection Ratio 电源电压抑制比(VCC = ±3to ±18V) 0℃≤T amb ≤ +70℃908614- dBAv d LargeSignalVoltageGain 大信号电压增益VCC = ±15, RL=2KΩ,VO = ±10V,1204-V/mV 0℃≤ Tamb ≤ +105℃100 -VCC = ±3V, RL =500W,VO = ±0.5V1004-Vo pp OutputVoltageSwing 输出电压摆幅RL = 10KΩ±12±13- VRL= 2kΩ±11.5±12.8RL= 1KΩ±120℃≤Tamb ≤+70℃RL =2KΩ±11 -SR Slew Rate 转换率(RL =2KΩ,CL =100pF)-0.1-V/μS7GB P Gain Bandwidth Product 带宽增益(RL=2KΩ,CL = 100pF, f = 100kHz)-0.5-MHzIcc Supply Current -(no load) 电源电流（无负载）0℃≤Tamb ≤+70℃VCC = ±3V-2.70.67561.3mAen EquivalentInput NoiseVoltage等效输入噪声电压f = 10Hz -112nV√Hzf = 100Hz -10.513.5f = 1kHz -111.5in EquivalentInput NoiseCurrent 等效输入噪声电f = 10Hz -0.3.9PA√Hzf = 100Hz - 0.0流 2 .3f = 1kHz - 0.1.2图4 输入失调电压调零电路应用电路图：图5 典型的偏置电压试验电路图6 老化电路图7 典型的低频噪声放大电路图8 高速综合放大器图9 选择偏移零电路图10 调整精度放大器图11 高稳定性的热电偶放大器图12 精密绝对值电路。

op07中文资料时间：2009-05-16 07:42:22 来源：资料室作者：op07的功能介绍：Op07芯片是一种低噪声，非斩波稳零的双极性运算放大器集成电路。

由于OP07具有非常低的输入失调电压（对于OP07A最大为25μV），所以OP07在很多应用场合不需要额外的调零措施。

OP07同时具有输入偏置电流低（OP07A为±2nA）和开环增益高（对于OP07A 为300V/mV）的特点，这种低失调、高开环增益的特性使得OP07特别适用于高增益的测量设备和放大传感器的微弱信号等方面。

特点：超低偏移：150μV最大。

低输入偏置电流：1.8nA 。

低失调电压漂移：0.5μV/℃。

超稳定，时间：2μV/month最大高电源电压范围：±3V至±22V工作电源电压范围是±3V~±18V；OP07完全可以用单电源供电，你说的＋5V,-5V绝对没有问题，用单＋5V也可以供电，但是线性区间太小，单电源供电，模拟地在1/2 VCC. 建议电源最好>8V，否则线性区实在太小，放大倍数无法做大，一不小心，就充顶饱和了。

我一直用+12V，-12V双电源供电。

图1 OP07外型图片图2 OP07 管脚图OP07芯片引脚功能说明：1和8为偏置平衡(调零端)，2为反向输入端，3为正向输入端，4接地，5空脚6为输出，7接电源+图3 OP07内部电路图ABSOLUTE MAXIMUM RATINGS 最大额定值SymParameter参数Value数值Unit 单位bol符号VCC Supply Voltage 电源电压±22V Vid Differential Input Voltage差分输入电压±30V Vi Input Voltage 输入电压±22VTope r Operating Temperature 工作温度-40 to+105℃Tstg Storage Temperature 贮藏温度-65 to+150℃电气特性虚拟通道连接= ± 15V ，T amb = 25 ℃（除非另有说明）Symbol 符号Parameter 参数及测试条件最小典型最大Unit单位Vio Input Offset Voltage 输入失调电压0℃≤T amb ≤+70℃-601525μVLong Term Input Offset Voltage Stability-(note 1)长期输入偏置电压的稳定性-0.42μV/MoDVio Input Offset Voltage Drift 输入失调电压漂移-0.51.8μV/℃Iio Input Offset Current输入失调电流0℃≤T amb≤ +70℃-0.868nADIio Input Offset Current Drift 输入失调电流漂移-155pA/℃Iib Input Bias Current输入偏置电流0℃≤T amb ≤ +70℃-1.879nADIib Input Bias Current Drift 输入偏置电流漂移-155pA/℃Ro Open Loop Output Resistance 开环输出电阻-60-ΩRid Differential Input Resistance 差分输入电阻-33-MΩRic Common Mode Input Resistance 共模输入电阻-12-GΩVicm Input Common Mode Voltage Range输入共模电压范围0℃≤ T amb ≤ +70℃±13±13±13.5-VCMR Common Mode Rejection Ratio (Vi =Vicm min)共模抑制比0℃≤ T amb ≤ +70℃10097120-dBSVR Supply Voltage Rejection Ratio 电源电压抑制比(VCC= ±3to ±18V) 0℃≤ T amb ≤ +70℃9086104-dBAvd Large SignalVoltage Gain 大信号电压增益VCC = ±15, RL =2KΩ,VO =±10V,12040-V/mV0℃≤ T amb ≤ +105℃100-VCC = ±3V, RL = 500W,VO =±0.5V10040-Vop p Output VoltageSwing 输出电压摆幅RL = 10KΩ±12±13-VRL= 2kΩ±11.5±12.8RL= 1KΩ±120℃≤ T amb ≤ +70℃RL =2KΩ±11-SR Slew Rate 转换率(RL =2KΩ,CL = 100pF)-0.17-V/μSGBP Gain Bandwidth Product 带宽增益(RL =2KΩ,CL =100pF, f = 100kHz)-0.5-MHzIcc Supply Current -(no load) 电源电流（无负载）0℃≤ T amb ≤ +70℃VCC = ±3V-2.70.67561.3mAen Equivalent InputNoise Voltage等效输入噪声电压f = 10Hz -112nV√Hzf = 100Hz-10.513.5f = 1kHz-1011.5in Equivalent InputNoise Current等效输入噪声电流f = 10Hz-0.30.9PA√Hzf = 100Hz-0.20.3f = 1kHz-0.10.2图4 输入失调电压调零电路应用电路图：图5 典型的偏置电压试验电路图6 老化电路图7 典型的低频噪声放大电路图8 高速综合放大器图9 选择偏移零电路图10 调整精度放大器图11 高稳定性的热电偶放大器图12 精密绝对值电路以上翻译自SGS-THOMSON的OP07。

op07的功能介绍：Op07芯片是一种低噪声，非斩波稳零的双极性运算放大器集成电路。

由于OP07具有非常低的输入失调电压（对于OP07A最大为25μV），所以OP07在很多应用场合不需要额外的调零措施。

OP07同时具有输入偏置电流低（OP07A为±2nA）和开环增益高（对于OP07A 为300V/mV）的特点，这种低失调、高开环增益的特性使得OP07特别适用于高增益的测量设备和放大传感器的微弱信号等方面。

特点：超低偏移：150μV最大。

低输入偏置电流： 1.8nA 。

低失调电压漂移：0.5μV/℃。

超稳定，时间：2μV/month最大高电源电压范围：±3V至±22V图1 OP07外型图片图2 OP07 管脚图OP07芯片引脚功能说明：1和8为偏置平衡(调零端)，2为反向输入端，3为正向输入端，4接地，5空脚6为输出，7接电源+图3 OP07内部电路图ABSOLUTE MAXIMUM RATINGS 最大额定值Symbol符号Parameter参数Value数值Unit 单位VCC Supply Voltage 电源电压±22VVid Differential Input Voltage差分输入电压±30VVi Input Voltage 输入电压±22VTope r Operating Temperature 工作温度-40 to+105℃Tstg Storage Tem perature 贮藏温度-65 to+150℃电气特性虚拟通道连接= ± 15V ，Tam b = 25 ℃（除非另有说明）Symbol 符号Parameter 参数及测试条件最小典型最大Unit单位Vio Input Offset Voltage 输入失调电压0℃≤Tam b ≤-601μV+70℃525Long Term Input Offset Voltage Stability-(note 1) 长期输入偏置电压的稳定性-0.42μV/MoDVio Input Offset Voltage Drift 输入失调电压漂移-0.51.8μV/℃Iio Input Offset Current输入失调电流0℃≤Tamb≤ +70℃-0.868nADIio Input Offset Current Drift 输入失调电流漂移-155pA/℃Iib Input Bias Current输入偏置电流0℃≤Tamb ≤ +70℃-1.879nADIib Input Bias Current Drift 输入偏置电流漂移-155pA/℃Ro Open Loop Output Resistance 开环输出电阻-60-ΩRid Differential Input Resistance 差分输入电阻-33-MΩRic Common Mode Input Resistance 共模输入电阻-12-GΩVic m Input Common Mode Voltage Range输入共模电压范围0℃≤ Tamb ≤ +70℃±13±13±13.5-VCMR Common Mode Rejection Ratio (Vi =Vic m min)共模抑制比0℃≤ Tam b ≤ +70℃10097120-dBSVR Supply Voltage Rejection Ratio 电源电压抑制比(VCC= ±3to ±18V) 0℃≤ Tamb ≤ +70℃9086104-dBAvd Large SignalVoltage Gain 大信号电压增益VCC =±15, RL =2KΩ,VO =±10V,12040-V/mV0℃≤ Tamb ≤ +105℃100-VCC =±3V, RL =500W,VO =±0.5V10040-Vop pOutput VoltageSwing 输出电压摆幅RL = 10K Ω±12 ±13 -VRL= 2k Ω ±11.5±12.8 RL= 1K Ω±12 0℃ ≤ Tamb ≤ +70℃ RL =2K Ω±11 - SR Slew Rate 转换率(RL =2K Ω,CL = 100pF)- 0.17 - V/μS GBPGain Bandwidth Product 带宽增益(RL =2K Ω,CL = 100pF, f = 100kHz)-0.5 - MHz Icc Supply Current -(no load) 电源电流（无负载） 0℃ ≤ Tam b ≤ +70℃ VCC = ±3V- 2.70.675 6 1.3 mA enEquivalent InputNoise Voltage 等效输入噪声电压f = 10Hz- 11 20 nV √Hz f = 100Hz -10.513.5 f = 1kHz- 1011.5 inEquivalent InputNoiseCurrent 等效输入噪声电流f = 10Hz- 0.3 0.9 PA √Hz f = 100Hz- 0.2 0.3 f = 1kHz-0.10.2图4 输入失调电压调零电路应用电路图：图5 典型的偏置电压试验电路图6 老化电路图7 典型的低频噪声放大电路图8 高速综合放大器图9 选择偏移零电路图10 调整精度放大器图11 高稳定性的热电偶放大器图12 精密绝对值电路以上翻译自SGS-THOMSON的OP07。

op07的功能介绍：Op07芯片是一种低噪声，非斩波稳零的双极性运算放大器集成电路。

由于OP07具有非常低的输入失调电压（对于OP07A最大为25μV），所以OP07在很多应用场合不需要额外的调零措施。

OP07同时具有输入偏置电流低（OP07A为±2nA）和开环增益高（对于OP07A为300V/mV）的特点，这种低失调、高开环增益的特性使得OP07特别适用于高增益的测量设备和放大传感器的微弱信号等方面。

特点：超低偏移：150μV最大。

低输入偏置电流：。

低失调电压漂移：μV/℃。

超稳定，时间：2μV/month最大高电源电压范围：±3V至±22V图1OP07外型图片图2OP07管脚图OP07芯片功能说明：1和8为偏置平衡(调零端)，2为反向输入端，3为正向输入端，4接地，5空脚6为输出，7接电源+图3OP07内部电路图ABSOLUTEMAXIMUMRATINGS最大额定值Symbol 符号Parameter参数Value数值Unit单位VCCSupplyVoltage电源电压±22 V Vid DifferentialInputVoltage差分输入电压±30 V Vi InputVoltage输入电压±22 VTop er OperatingTemperature工作温度-40to+105℃Tst g StorageTemperature贮藏温度-65to+150℃电气特性虚拟通道连接=±15V，Tamb=25℃（除非另有说明）Symbol 符号Parameter参数及测试条件最小典型最大Unit单位Vio InputOffsetVoltage输入失调电压0℃≤Tamb≤+70℃-61525μVLongTermInputOffsetVoltageStability-(note1)长期输入偏置电压的稳定性- 2μV/MoDVi o InputOffsetVoltageDrift输入失调电压漂移-μV/℃Iio InputOffsetCurrent输入失调电流0℃≤Tamb≤+70℃-68nADIi o InputOffsetCurrentDrift输入失调电流漂移-155pA/℃Iib InputBiasCurrent输入偏置电流0℃≤Tamb≤+70℃-79nADIi b InputBiasCurrentDrift输入偏置电流漂移-155pA/℃Ro OpenLoopOutputResistance开环输出- 6- Ω电阻0RidDifferentialInputResistance差分输入电阻-33- MΩRicCommonModeInputResistance共模输入电阻-12- GΩVic m InputCommonModeVoltageRange输入共模电压范围0℃≤Tamb≤+70℃±13±13±- VCM R CommonModeRejectionRatio(Vi=Vicmmin)共模抑制比0℃≤Tamb≤+70℃1009712- dBSV R SupplyVoltageRejectionRatio电源电压抑制比(VCC=±3to±18V)0℃≤Tamb≤+70℃908614- dBAv d LargeSignalVoltageGain大信号电压增益VCC=±15,RL=2KΩ,VO=±10V,1204-V/mV 0℃≤Tamb≤+105℃100 -VCC=±3V,RL=500W,VO=±1004-Vo pp OutputVoltageSwing输出电压摆幅RL=10KΩ±12±13- VRL=2kΩ±±RL=1KΩ±120℃≤Tamb≤+70℃RL=2KΩ±11 -SR SlewRate转换率(RL=2KΩ,CL=100pF)- -V/μSGB P GainBandwidthProduct带宽增益(RL=2KΩ,CL=100pF,f=100kHz)- -MHzIccSupplyCurrent-(noload)电源电流（无负载）0℃≤Tamb≤+70℃VCC=±3V-等效输入噪声电压f=10Hz -1120 nV√Hz f=100Hz -f=1kHz -1in EquivalentInputNoiseCurrent等效输入噪声电流f=10Hz -PA√Hzf=100Hz -f=1kHz -图4输入失调电压调零电路应用电路图：图5典型的偏置电压试验电路图6老化电路图7典型的低频噪声放大电路图8高速综合放大器图9选择偏移零电路图10调整精度放大器图11高稳定性的热电偶放大器图12精密绝对值电路。

OP07是高精度低失调电压的精密运放集成电路,用于微弱信号的放大,如果使用双电源.能达到最好的放大效果下面介绍一下他的引脚图资料。

op07管脚图
op07介绍
1) 低的输入噪声电压幅度—0.35 μVP-P (0.1Hz ～10Hz)
2) 极低的输入失调电压—10 μV
3) 极低的输入失调电压温漂—0.2 μV/ ℃
4) 具有长期的稳定性—0.2 μV/MO
5) 低的输入偏置电流—±1nA
6) 高的共模抑制比—126dB
7) 宽的共模输入电压范围—±14V
8) 宽的电源电压范围—±3V ～±22V
9) 可替代725、108A、741、AD510 等电路
OP07内部电路
OP07应用介绍
TD07高精度运放具有极低的输入失调电压，极低的失调电压温漂，非常低的输入噪声电压幅度及长期稳定等特点。

广泛应用于稳定积分、比较器，密绝对值电路、及微弱信号的精确放大(中有详细介绍)，尤其适应于宇航、军工的应用。

可和uA741,uA7 09,LM301,LM308, LF356,OP07，op37,max427这些运放来直接代换。

op07中文资料op07的功能介绍：Op07芯片是一种低噪声，非斩波稳零的双极性运算放大器集成电路。

由于OP07具有非常低的输入失调电压（对于OP07A最大为25μV），所以OP07在很多应用场合不需要额外的调零措施。

OP07同时具有输入偏置电流低（OP07A为±2nA）和开环增益高（对于OP07A 为300V/mV）的特点，这种低失调、高开环增益的特性使得OP07特别适用于高增益的测量设备和放大传感器的微弱信号等方面。

特点：超低偏移：150μV最大。

低输入偏置电流： 1.8nA 。

低失调电压漂移：0.5μV/℃。

超稳定，时间：2μV/month最大高电源电压范围：±3V至±22V工作电源电压范围是±3V~±18V；OP07完全可以用单电源供电，你说的＋5V,-5V绝对没有问题，用单＋5V也可以供电，但是线性区间太小，单电源供电，模拟地在1/2 VCC. 建议电源最好>8V，否则线性区实在太小，放大倍数无法做大，一不小心，就充顶饱和了。

我一直用+12V，-12V双电源供电。

图1 OP07外型图片图2 OP07 管脚图OP07芯片引脚功能说明：1和8为偏置平衡(调零端)，2为反向输入端，3为正向输入端，4接地，5空脚6为输出，7接电源+图3 OP07内部电路图ABSOLUTE MAXIMUM RATINGS 最大额定值SymbolParameter参数Value数值Unit 单位符号VCC Supply Voltage 电源电压±22V Vid Differential Input Voltage差分输入电压±30V Vi Input Voltage 输入电压±22VTope r Operating Temperature 工作温度-40 to+105℃Tstg Storage Tem perature 贮藏温度-65 to+150℃电气特性虚拟通道连接= ± 15V ，Tam b = 25 ℃（除非另有说明）Symb ol 符号Parameter 参数及测试条件最小典型最大Unit 单位Vio Input Offset Voltage 输入失调电压0℃≤ Tam b ≤ +70℃-60150 250μVLong Term Input Offset VoltageStability-(note 1) 长期输入偏置电压的稳定性-0.42μV/MoDVi o Input Offset Voltage Drift 输入失调电压漂移-0.5 1.8μV/℃Iio Input Offset Current输入失调电流0℃≤Tamb≤ +70℃-0.8 6 8nADIio Input Offset Current Drift 输入失调电流漂移-1550pA/℃Iib Input Bias Current输入偏置电流0℃≤Tamb ≤ +70℃-1.879nADIib Input Bias Current Drift 输入偏置电流漂移-1550pA/℃Ro Open Loop Output Resistance 开环输出电阻-60-ΩRid Differential Input Resistance 差分输入电阻-33-MΩRic Common Mode Input Resistance 共模输入电阻-120-GΩVic m Input Common Mode Voltage Range输入共模电压范围0℃≤ Tamb ≤ +70℃±13±13±13.5-VCM R Common Mode Rejection Ratio (Vi=Vic m min)共模抑制比0℃≤Tamb ≤+70℃1097120-dBSVR Supply Voltage Rejection Ratio 电源电压抑制比(VCC = ±3to ±18V) 0℃≤Tam b ≤ +70℃9086104-dBAvd Large SignalVoltage Gain大信号电压增益VCC = ±15, RL=2KΩ,VO =±10V,12400-V/mV0℃≤ Tam b ≤ +105℃10-VCC =±3V, RL =500W,VO = ±0.5V10400-Vop p Output VoltageSwing 输出电压摆幅RL = 10KΩ±12±13-VRL= 2kΩ±11.5±12.8RL= 1KΩ±120℃≤ Tam b ≤+70℃RL =2KΩ±11-SR Slew Rate 转换率(RL =2KΩ,CL =100pF)-0.17-V/μSGBP Gain Bandwidth Product 带宽增益(RL=2KΩ,CL = 100pF, f = 100kHz)-0.5-MHzIcc Supply Current -(no load) 电源电流（无负载）0℃≤Tamb ≤+70℃VCC =±3V-2.70.675 6 1.3mAen EquivalentInput NoiseVoltage等效输入噪声电压f = 10Hz -1120nV√Hzf = 100Hz-10.513.5f = 1kHz-1011.5in EquivalentInput NoiseCurrent 等效输入噪声电流f = 10Hz-0.3 0.9PA√Hzf = 100Hz-0.20.3f = 1kHz-0.10.2图4 输入失调电压调零电路应用电路图：图5 典型的偏置电压试验电路图6 老化电路图7 典型的低频噪声放大电路图8 高速综合放大器图9 选择偏移零电路图10 调整精度放大器图11 高稳定性的热电偶放大器以上翻译自SGS-THOMSON的OP07。
