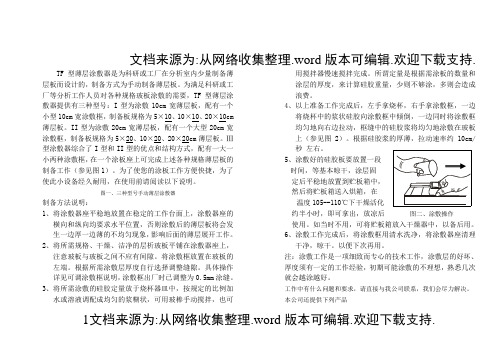

文档来源为:从网络收集整理.word 版本可编辑.欢迎下载支持.1文档来源为:从网络收集整理.word 版本可编辑.欢迎下载支持.TF 型薄层涂敷器是为科研或工厂在分析室内少量制备薄层板而设计的，制备方式为手动制备薄层板。

为满足科研或工厂等分析工作人员对各种规格玻板涂敷的需要，TF 型薄层涂敷器提供有三种型号：I 型为涂敷10cm 宽薄层板，配有一个小型10cm 宽涂敷框，制备板规格为5×10、10×10、20×10cm 薄层板。

II 型为涂敷20cm 宽薄层板，配有一个大型20cm 宽涂敷框，制备板规格为5×20、10×20、20×20cm 薄层板。

Ⅲ型涂敷器综合了I 型和II 型的优点和结构方式，配有一大一小两种涂敷框，在一个涂板座上可完成上述各种规格薄层板的制备工作（参见图1）。

为了使您的涂板工作方便快捷，为了使此小设备经久耐用，在使用前请阅读以下说明。

图一、三种型号手动薄层涂敷器制备方法说明：1、将涂敷器座平稳地放置在稳定的工作台面上，涂敷器座的横向和纵向均要求水平位置，否则涂敷后的薄层板将会发生一边厚一边薄的不均匀现象，影响后面的薄层展开工作。

2、将所需规格、干燥、洁净的层析玻板平铺在涂敷器座上，注意玻板与玻板之间不应有间隙。

将涂敷框放置在玻板的左端。

根据所需涂敷层厚度自行选择调整缝隙。

具体操作详见可调涂敷框说明，涂敷框出厂时已调整为0.5mm 涂缝。

3、将所需涂敷的硅胶定量放于烧杯器皿中，按规定的比例加水或溶液调配成均匀的浆糊状，可用玻棒手动搅拌，也可用搅拌器慢速搅拌完成。

所谓定量是根据需涂板的数量和涂层的厚度，来计算硅胶重量，少则不够涂，多则会造成浪费。

4、以上准备工作完成后，左手拿烧杯，右手拿涂敷框，一边将烧杯中的浆状硅胶向涂敷框中倾倒，一边同时将涂敷框均匀地向右边拉动，框缝中的硅胶浆将均匀地涂敷在玻板上（参见图2）。

YOKO-2000薄层成像扫描仪薄层色谱(TLC)仪器描述仪器说明仪器标签YOKO-2000型薄层成像扫描仪是药科公司为了满足当前薄层色谱分析以及中药分析需要设计的新产品，处理速度快和分辨率高,而且具有噪音小、线性好的特性。

仪器由光源、光学采样系统、薄层色谱色谱工作站三大部分组成，薄层色谱工作站是目前国内开发的最好软件，对仪器可全自动的控制同时还可对薄层色谱斑点进行定量处理，定量精度与进口产品相近、满足药厂、高校日常分析的需要，省时省力是您实验室的好助手。

YOKO-2000型薄层色谱扫描系统的使用成本低。

专门为中药企业GMP认证打造 .为满足2005版一部附录VIB薄层色谱法的规定，开发了YOKO-2000薄层色谱扫描仪。

仪器配置1、 YOKO-2000主机（含光源、检测器）2、YOKO薄层色谱工作站20003、薄层预制板；硅胶G 10X20cm 1合；硅胶GF254 10X20cm 1合（可选H、HF254板）铝箔G 10X20cm 1合；涤纶G254 10X20cm 1合（可选H、HF254板）主要特点：1. 有与单波长扫描,双波长扫描，多通道扫描功能，2.对TLC斑点进行准确定量，精确测量Rf值，3.对图像可任意角度旋转,可对色彩亮度、饱和度、对比度进行校正。

4. 可打印出峰位、Rf值、峰面积、含量、图像的报告，符合药典要求5. 人性化中文软件操作界面,无限量图谱数据库管理，6．机内配有图文并茂的教学软件，简明方便，随时调看。

技术参数：1,扫描方式：线性扫描，双波长扫描，多通道扫描2.光源：254/365nm紫外光源、另选两种波长光源。

3.分辨率可达10um4.检测方式：反射法、荧光法。

5.算法：归一法，内标法，外标法（一点直线法，两点曲线法），符合药典要求。

6、软件环境：WIN XP/2000/NT，© 2005-2009 必和国际贸易(香港)有限公司版权所有，并保留所有权利。

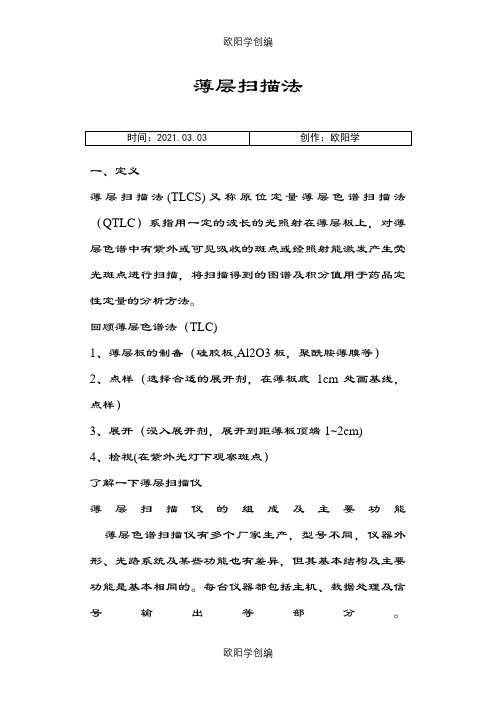

薄层扫描法一、定义薄层扫描法(TLCS)又称原位定量薄层色谱扫描法（QTLC）系指用一定的波长的光照射在薄层板上，对薄层色谱中有紫外或可见吸收的斑点或经照射能激发产生荧光斑点进行扫描，将扫描得到的图谱及积分值用于药品定性定量的分析方法。

回顾薄层色谱法（TLC)1、薄层板的制备（硅胶板,Al2O3板，聚酰胺薄膜等）2、点样（选择合适的展开剂，在薄板底1cm处画基线，点样）3、展开（浸入展开剂，展开到距薄板顶端1~2cm)4、检视(在紫外光灯下观察斑点）了解一下薄层扫描仪薄层扫描仪的组成及主要功能薄层色谱扫描仪有多个厂家生产，型号不同，仪器外形、光路系统及某些功能也有差异，但其基本结构及主要功能是基本相同的。

每台仪器都包括主机、数据处理及信号输出等部分。

（1）分光器及测量范围大多数薄层扫描仪的分光器为光栅，少数为棱镜，极个别的用滤光片，其测量范围光栅为200-800nm，棱镜为200-2500nm。

（2）光源及检测器光源室具有可见光源钨灯，波长范围为400-800，紫外光源氘灯波长范围为200-400nm，荧光光源为氙灯或汞灯。

操作时可通过光源选择杆来变换光源选择镜的位置；检测器一般为光电倍增管。

表7-5-2 国外几种主要专用薄层色谱扫描仪二、TLCS基本原理与方法薄层扫描法可分为薄层吸收扫描及薄层荧光扫描两类方法。

1. 薄层吸收扫描法的基本原理薄层吸收扫描法是用可见光或紫外线的单色光照射展开后的薄层色谱板，测定薄层色谱斑点(简称斑点)的吸光度(A)随展开压离(L)的变化，而获得A—L成A—Rf曲线，即薄层色谱扫描图(简称扫描图)。

曲线上的色谱峰峰面积可用于定量分析。

由于薄层板存在着明显的散射现象，而使斑点中物质的浓度与吸光度的关系不服从Beer定律，所以需田Kubelka—Munk(古柏尔卡—曼克)理论来描述。

该方程式是薄层扫描法的定量分析基础。

定量校正方法可分为曲线校直法及非线性回归法等。

设薄板固定相的厚度为X,入射光的强度为I.,当透过厚度x 的的固定相后，照射在微分薄层厚度dx上的入射光强与反射光强分别为i和j时，如左图。

TLC铺板经验大全！！！薄层色谱（TLC）的使用指南综述：薄层色谱（TLC）是一种非常有用的跟踪反应的手段，还可以用于柱色谱分离中合适溶剂的选择。

薄层色谱常用的固定相有氧化铝或硅胶，它们是极性很大（标准）或者是非极性的（反相）。

流动相则是一种极性待选的溶剂。

在大多数实验室实验中，都将使用标准硅胶板。

将溶液中的反应混合物点在薄板上，然后利用毛细作用使溶剂（或混合溶剂）沿板向上移动进行展开。

根据混合物中组分的极性，不同化合物将会在薄板上移动不同的距离。

极性强的化合物会“粘”在极性的硅胶上，在薄板上移动的距离比较短。

而非极性的物质将会在流动的溶剂相中保留较长的时间从而在板上移动较大的距离。

化合物移动的距离大小用Rf值来表达。

这是一个位于0～1之间的数值，它的定义为：化合物距离基线（最先点样时已经确定）的距离除以溶剂的前锋距离基线的距离。

薄层色谱（TLC）实验步骤：1) 切割薄板。

通常，买来的硅胶板都是方形的玻璃板，必需用钻石头玻璃刀按照模板的形状进行切割。

在切割玻璃之前，用尺子和铅笔在薄板的硅胶面上轻轻地标出基线的位置（注意不要损坏硅胶面）。

借助锋利的玻璃切割刀和一把引导尺，你便可方便地进行玻璃切割。

当整块玻璃被切割后，你就可以进一步将其分成若干独立的小块了。

（开始的时候，也许你会感到有一些难度，但经过一些训练以后，你便会熟练地掌握该项技术。

）2) 选取合适的溶剂体系。

化合物在薄板上移动距离的多少取决于所选取的溶剂不同。

在戊烷和己烷等非极性溶剂中，大多数极性物质不会移动，但是非极性化合物会在薄板上移动一定距离。

相反，极性溶剂通常会将非极性的化合物推到溶剂的前段而将极性化合物推离基线。

一个好的溶剂体系应该使混合物中所有的化合物都离开基线，但并不使所有化合物都到达溶剂前端，Rf值最好在0.15~0.85之间。

虽然这个条件不一定都能满足，但这应该作为薄层色谱分析的目标（在柱色谱中，合适的溶剂应该满足Rf在0.2~0.3之间）。

薄层扫描应用于眼睛的原理1. 简介薄层扫描（Spectral Domain Optical Coherence Tomography，SD-OCT）是一种高分辨率的非接触性光学成像技术，广泛应用于眼科领域。

它通过测量光在组织中的反射或散射来生成高质量的眼底图像。

2. 原理薄层扫描的原理基于干涉技术和光学相干断层成像（Optical Coherence Tomography，OCT）。

下面是薄层扫描应用于眼睛的原理的详细解释：1.光源：薄层扫描使用一种宽带光源，如超连续激光或超短脉冲光源。

这样的光源能够提供宽谱的光，并提供高分辨率的成像。

2.光束分割：通过光学元件，光源产生的光被分成两束，一束用于照明待测物，另一束用作参考光。

其中，照明光束由扫描镜反射并照射在眼部组织上。

3.照明眼部组织：照明光束通过角膜、虹膜、晶状体等透明结构，然后进入眼底组织。

光线在眼底组织中的不同组织结构发生反射或散射。

4.接收光束：反射或散射的光线经过眼部组织，再次通过角膜和晶状体，最后被收集到光学接收器中。

5.干涉：接收到的光线与参考光束相干叠加，形成干涉图案。

这样的干涉图案包含了待测物的反射或散射信息。

6.光谱分析：通过光谱分析，将干涉图案分解成不同深度的信号，形成光学相干断层成像。

这样就可以得到待测物的不同深度的图像，从而生成眼部组织的高质量图像。

3. 优势和应用薄层扫描应用于眼睛的原理具有以下优势：•高分辨率：薄层扫描可以提供高分辨率的眼底图像，能够准确测量眼底组织的细微结构和病变。

•无需接触：薄层扫描是一种无需接触的眼底成像技术，不需要直接接触眼部，减少了对患者的不适感和感染的风险。

•快速成像：薄层扫描可以快速获取眼底图像，一次扫描通常只需要几秒钟，节省了时间并提高了效率。

薄层扫描应用于眼睛的原理被广泛应用于眼科诊断和治疗，具体应用包括：•视网膜疾病的诊断：薄层扫描可以帮助医生准确诊断各种视网膜疾病，如黄斑病变、玻璃体积血和视网膜脱离等。
