供电技术（第5版）习题及其参考答案第一章绪论1-1试述电力系统的组成及各部分的作用。

答：电力系统由发电、输电、配电和用电等四部分组成，各部分之间通过不同电压等级的电力线路连接成为一个整体。

发电是将一次能源转换成电能的过程。

根据一次能源的不同，分为使用煤油气的火力发电厂、使用水位势能的水力发电站和使用核能的核电站，此外，还有使用分布式能源的风力发电、太阳能发电、地热发电和潮汐发电等。

输电是指电能的高压大功率输送，将电能从各个发电站输送到配电中心。

由于发电和配用电的电压等级较低，故输电环节还包括中间升压和降压用的变电站。

配电是指将电能从配电中心分配到各电力用户或下级变配电所。

变电所通过配电变压器为不同用户提供合适的供电电压等级。

用电是指电力用户接收和使用电能来做功或从事生产和生活活动。

1-2用户供电系统中常用的额定电压等级有哪些？试述各种电气设备额定电压存在差别的原因。

答：电力用户供电系统中常用的额定电压等级有110kV、35kV、10kV、6kV、3kV、380/220V，电压等级是根据国民经济发展的需要、技术经济的合理性以及电气设备的制造水平等因素决定的。

电力系统的主要电气设备有发电机、变压器、电网（线路）和用电设备，考虑到电气设备本身和线路上的电压损失，同一电压等级下各类设备的额定电压稍有不同。

一般而言，用电设备的额定电压等同于电网的额定电压，发电机的额定电压高于电网额定电压5%，变压器一次侧额定电压等于电网额定电压或高于电网额定电压5%，而变压器二次侧额定电压则高于电网额定电压5%或10%。

1-3统一规定各种电气设备的额定电压有什么意义？答：电压等级是否合理直接影响到供电系统设计在技术和经济上的合理性。

合理地规范标准，有利于电网的规范化管理、电气设备的标准化设计制造以及设备互换使用。

1-4 如下图所示的电力系统，标出变压器一、二次侧和发电机的额定电压。

题1-4图答：额定电压选择如下：（1）发电机的额定电压高于电网额定电压5%，故为10.5kV。

⼯⼚供电第五版（刘介才）课后题答案第⼀章1、⼯⼚供电对⼯业⽣产有何重要作⽤?对⼯⼚供电⼯作有哪些基本要求?重要作⽤:现代社会是建⽴在电能应⽤的基础之上的，电能在产品成本中所占的⽐重⼀般很⼩(除电化等⼯业外)，其重要性是在于⼯业⽣产实现电⽓化以后可以增加产量、提⾼产品质量和劳动⽣产率，降低⽣产成本，减轻⼯⼈的劳动强度。

如果⼯⼚供电突然中断，则对⼯业⽣产可能造成严重的后果。

例如某些对供电可靠性要求很⾼的⼯⼚，即使是极短时间的停电，也会引起重⼤设备损坏，或引起⼤量产品报废，甚⾄可能发⽣重⼤的⼈⾝事故，给国家和⼈民带来经济上甚⾄政治上的重⼤损失。

基本要求：1、安全：在电能的供应、分配和使⽤中，不应发⽣⼈⾝事故和设备事故。

2、可靠：应满⾜电能⽤户对供电可靠性即连续供电的要求。

3、优质：应满⾜电能⽤户对电压和频率等质量的要求。

4、经济：供电系统的投资少，运⾏费⽤低，并尽可能地减少有⾊⾦属消耗量。

2、⼯⼚供电系统包括哪些范围?变电所和配电所的任务有什么不同?什么情况下可采⽤⾼压深⼊负荷中⼼的直配⽅式?⼯⼚供电系统是指从电源线路进⼚起到⾼低压⽤电设备进线端⽌的电路系统,包括⼯⼚内的变配电所和所有的⾼低压供电线路。

配电所的任务是接受电能和分配电能，不改变电压；⽽变电所的任务是接受电能、变换电压和分配电能。

⾼压深⼊负荷中⼼的直配⽅式，可以省去⼀级中间变压，简化了供电系统接线，节约投资和有⾊⾦属，降低了电能损耗和电压损耗，提⾼了供电质量。

然⽽这要根据⼚区的环境条件是否满⾜35kV 架空线路深⼊负荷中⼼的“安全⾛廊”要求⽽定，否则不宜采⽤。

3、什么叫电⼒系统、电⼒⽹和动⼒系统?建⽴⼤型电⼒系统有哪些好处?电⼒系统：由各级电压的电⼒线路将⼀些发电⼚、变电所和电⼒⽤户联系起来的⼀个发电、输电、变电、配电和⽤电的整体，称为电⼒系统。

电⽹：电⼒系统中各级电压的电⼒线路及其联系的变电所，称为电⼒⽹或电⽹。

动⼒系统：电⼒系统加上发电⼚的动⼒部分及其热能系统和热能⽤户，就称为动⼒系统。

企业供电系统及运行20XX年8月第一章概论（4学时）§1-1电力系统的基本概念§1-2电力系统的电压（2学时）1.教学目的和要求:了解电力系统简介、电力系统电压。

2.教学重点:电力系统组成、电力电压3.教学方法：讲授法4.教学内容:一、电力产生过程电力是能源一次能源、二次能源1、火力发电厂将一次能源煤、石油等转变为二次能源的电能的工厂－火力发电厂。

（1）凝汽式发电厂（2）热电厂产生过程2、水力发电厂（1）、水力发电厂堤坝式发电厂的类型引水式水力发电厂混合式水力发电厂（2）、水力发电厂的产生过程3、核能发电厂二、电力系统简介1、电力系统的组成电力系统：由发电、送电、变电、配电、用电组成的整体为电力系统。

（1）电力网发电和用电之间属于输送和分配的中间环节为电力网。

也就是说电力系统中除发电机和用电设备之外的中间部份。

电力网的作用：将电厂发出的电能合理地送给用户。

按作用不同分：输电网（由35KV以上的电力网），电压最高的网；其作用是将发电厂发出的电能输送到各地区的配电网。

或直接送给大型企业用户。

配电网（由10KV及以下的配电线路和配电变电所组成）。

其作用：将电力分配到各类用户。

从电压等级分：高压配电网、中压配电网、低压配电网按结构分：开式电力网、闭式电力网。

按类型分：地方性、区域性。

（2）电力线路：把电厂变电所和用户连接起来电力线路。

（3）变电所：起输送、分配电能的作用。

电厂的能量要经升高后，利用高电压输电，可以增加输电容量和距离并降低送电损耗。

2、电力负荷：电力系统中在某一时刻所承担的各类用电设备消费电功率的总和。

可分：用电负荷、线路损失负荷、供电负荷、厂用负荷、发电负荷（以上统包括有功负荷和无功负荷）有功负荷：电能转换成其他形式能量时，在用电设备中实际消耗的有功功率。

无功负荷：不转换成其他形式能量的电能。

总能量为S＝3、联合电力系统的优越性用输电线路把几个地区性电力系统连接起来，组成大的电力系统－联合电力系统。

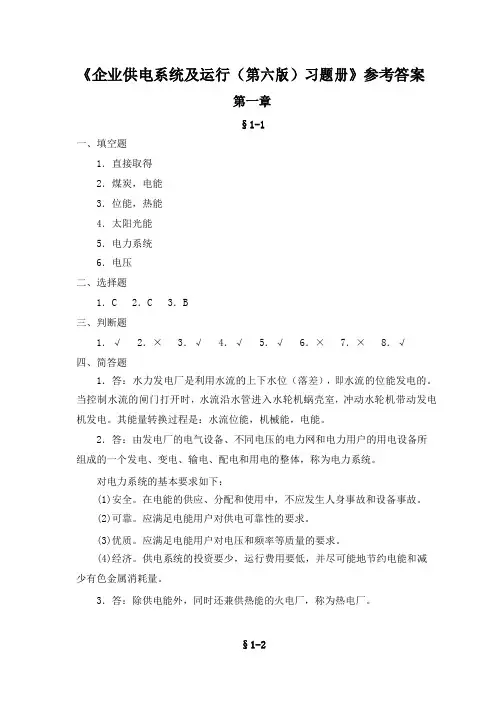

《企业供电系统及运行（第六版）习题册》参考答案第一章§1-1一、填空题1．直接取得2．煤炭，电能3．位能，热能4．太阳光能5．电力系统6．电压二、选择题1．C 2．C 3．B三、判断题1．√2．×3．√4．√5．√6．×7．×8．√四、简答题1．答：水力发电厂是利用水流的上下水位（落差），即水流的位能发电的。

当控制水流的闸门打开时，水流沿水管进入水轮机蜗壳室，冲动水轮机带动发电机发电。

其能量转换过程是：水流位能，机械能，电能。

2．答：由发电厂的电气设备、不同电压的电力网和电力用户的用电设备所组成的一个发电、变电、输电、配电和用电的整体，称为电力系统。

对电力系统的基本要求如下：(1)安全。

在电能的供应、分配和使用中，不应发生人身事故和设备事故。

(2)可靠。

应满足电能用户对供电可靠性的要求。

(3)优质。

应满足电能用户对电压和频率等质量的要求。

(4)经济。

供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属消耗量。

3．答：除供电能外，同时还兼供热能的火电厂，称为热电厂。

§1-2一、填空题1．52．103．220/380二、选择题1．B 2．C 3．C三、判断题1．√2．×3．×四、简答题答：由于电力线路允许的电压偏差一般为±5％，即整个线路允许有10％的电压损失值，因此为了维持线路的平均电压在额定值，线路首端(电源端)的电压可较线路额定电压高5％，而线路末端则可较线路额定电压低5％，所以规定发电机额定电压高于同级电网额定电压5％。

§1-3一、填空题1．不接地2．1103．经消弧线圈接地二、选择题1．A 2．C 3．C 4．A 5．C三、判断题1．√2．√四、简答题1．答：当电源中性点不接地的电力系统中发生单相接地时，三相用电设备的正常工作并未受到影响，因为线路的线电压无论其相位还是量值均未发生变化，因此三相用电设备仍能照常运行。

企业供电系统及运行教学大纲（2000年3月）一、说明1．课程的性质和内容本课程是技工学校企业供电专业的专业课。

主要内容包括工厂企业供电系统；电力变压器的运行及维护；电气设备及运行；互感器及运行；工厂供电系统的继电保护；防雷与接地；工厂供电系统的节能与无功补偿；工厂电气照明；工厂变配电所的安全用和运行管理等。

2．课程的任务和要求本课程的任务是：系统地介绍企业供配电系统的知识、基本理论及工程实用设计计算方法和运行维护的知识。

本课程的基本要求是：使学生通过该课程的学习，了解企业供电系统的构成、负荷计算、无功补偿，以及变压器的经济运行。

熟悉配电线路、电气设备、继电保护装置的配置、工作原理。

掌握变、配电设备的运行维护及常见故障的判断和处理方法，节能措施、防雷保护措施、工厂电气照明技术和安全用电运行管理等知识。

3．教学中应注意的问题<（1）企业供电系统及运行课程是一门以实际知识为主要内容的实践性课程，其教学过程要密切联系实际。

（2）教学过程中应注意同其他课程，特别是电工基础、电子技术基础、电机与变压器、电工仪表与测量等相配合。

（3）在教学方法上应结合课程内容积极采用电化、实物、模型、演示等多种教学手段进行教学，以增长学生的实际知识和试验技能。

二、学时分配表(三、课程内容与要求第一章电力系统概述教学要求：使学生了解电力生产过程，熟悉电力系统的组成及对电力系统的基本要求，熟悉电力网的额定电压，电力系统中性点的运行方式。

教学内容：§1—1 电力生产过程一、火力发电厂二、水力发电厂三、核能发电§1—2 电力系统简介!一、电力系统的组成二、联合电力系统的优越性三、对电力系统的基本要求§1—3 电力网的额定电压§1—4 电力系统中性点的运行方式一、中性点不接地方式二、中性点经消弧线圈接地方式三、中性点直接接地方式教学建议：在讲授电力生产过程时，应采用电化教学手段，让学员通过录相直面地了解电力生产过程。

企业供电系统及运行教学探讨技工学校《企业供电系统及运行》课程是内外线电工的必修课，就如何上好这门课，从实践技能培养、电化教学工具的应用、补充新知识、校企合作等几方面进行了探讨。
