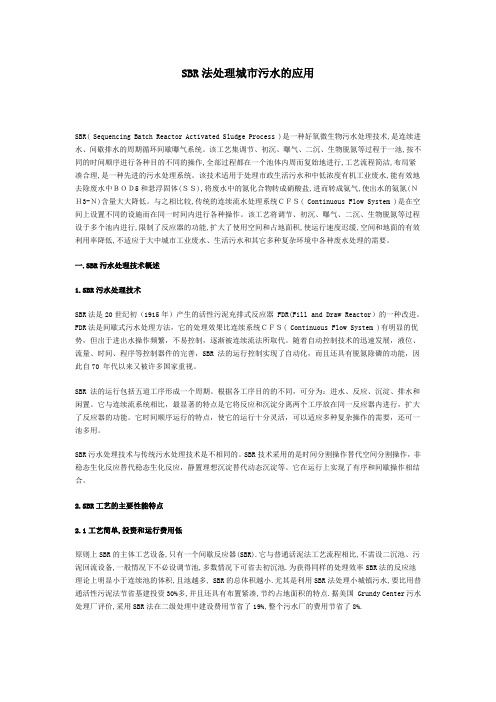

SBR法处理城市污水的应用SBR( Sequencing Batch Reactor Activated Sludge Process )是一种好氧微生物污水处理技术,是连续进水、间歇排水的周期循环间歇曝气系统。
该工艺集调节、初沉、曝气、二沉、生物脱氮等过程于一池,按不同的时间顺序进行各种目的不同的操作,全部过程都在一个池体内周而复始地进行,工艺流程简洁,布局紧凑合理,是一种先进的污水处理系统。
该技术适用于处理市政生活污水和中低浓度有机工业废水,能有效地去除废水中ＢＯＤ5和悬浮固体(ＳＳ),将废水中的氮化合物转成硝酸盐,进而转成氨气,使出水的氨氮(ＮＨ3-Ｎ)含量大大降低。
与之相比较,传统的连续流水处理系统ＣＦＳ( Continuous Flow System )是在空间上设置不同的设施而在同一时间内进行各种操作。
该工艺将调节、初沉、曝气、二沉、生物脱氮等过程设于多个池内进行,限制了反应器的功能,扩大了使用空间和占地面积,使运行速度迟缓,空间和地面的有效利用率降低,不适应于大中城市工业废水、生活污水和其它多种复杂环境中各种废水处理的需要。
一.SBR污水处理技术概述1.SBR污水处理技术SBR法是20世纪初（1915年）产生的活性污泥充排式反应器 FDR(Fill and Draw Reactor）的一种改进。
FDR法是间歇式污水处理方法，它的处理效果比连续系统ＣＦＳ( Continuous Flow System )有明显的优势，但出于进出水操作频繁，不易控制，逐渐被连续流法所取代。
随着自动控制技术的迅速发展，液位、流量、时间、程序等控制器件的完善，SBR 法的运行控制实现了自动化，而且还具有脱氮除磷的功能，因此自70 年代以来又被许多国家重视。
SBR 法的运行包括五道工序形成一个周期。
根据各工序目的的不同，可分为：进水、反应、沉淀、排水和闲置。
它与连续流系统相比，最显著的特点是它将反应和沉淀分离两个工序放在同一反应器内进行，扩大了反应器的功能。
SBR工艺在城市污水处理厂的应用摘 要：以SER新工艺应用于抚顺市三宝屯污水处理厂为例，介绍了该工艺的主要性能特点、关键技术处理及工程设计 思路，探讨了在实际应用中应关注的问题，并提出相应的措施关键词：SER工艺污水处理厂；活性污泥；生产运行l引言SER也称为间歇曝气活性污泥工艺或序批活性污泥工艺。
1914年Ard ern和Lockett在英国发明活性污泥时，采用的就是间歇曝气。
随着自动控制和在线监控技术飞速发展，为SER工艺的深入研究和发展提供了前提条件，20世纪70年代初美国rv ine教授详细定义和描述了序批式间歇反应器，1980年建成投产第一个SER法污水处理厂。
我国近年来对SER的研究和应用开展迅速，1985年在上海建成了我国第一座SER废水处理设施[I-3]。
抚顺市三宝屯污水处理厂2001年底建成投入使用，占地14.46m臼采用SER的改良DAT-TAT活性污泥工艺，日处理污水25万t。
本文以抚顺市三宝屯污水处理厂为例，探讨新SER法在城市污水处理厂的应用。
2 SBR法在城市污水处理厂的应用2.1 工艺流程该工艺流程见图1。
图1工艺流程收稿日期：2010-05-12; 修订日期：2010-06-04。
2.2 关键技术处理(1)旋流沉砂池。
为了避免在SER池中可能出现漂流物，从而影响出水，在沉砂池前设置细格栅4台，每台直径2400 m m, 栅条间距10mm, 以进一步去除污水中的悬浮物。
细格栅下游设2个系列共设4座旋流沉砂池，设计峰值流55万m3/d,每组(2座旋流沉砂池）处理能力为11458.33 m3/h。
每池处理能力为1750 Li s。
(2)巴氏计單槽。
沉砂池下游为巴氏计晕槽，槽内安装一台超声波流量计，渠道内设pH计及温度计，信号送入P L,用来对污水厂进水进行水量、酸碱度和温度的连续监测。
当外界这些监测结果突然发生较大幅度变化时，可以及时采取相应措施避免进厂污水进入SER池冲击活性污泥。
DAT-IAT工艺游泳110208011115一、DAT-IAT工艺概述DAT-IAT工艺是由需氧池（Demand Aeration Tank）以及间歇曝气池（Intermittent Aeration Tank）两个串联的反应池组成工艺主体构筑物的一种污水处理工艺。
由DAT池进水并进行连续曝气，然后进入IAT池完成曝气、沉淀、滗水并排除剩余活性污泥。
二、DAT－IAT系统工艺的工作原理SBR法是活性污泥法的变法，是依靠活性污泥微生物的活动来净化污水的，这一点SBR工艺与传统活性污泥工艺完全一致，只是运行方式不同，传统工艺采用连续运行方式，污水连续进入处理系统并连续排出，系统内每单元的功能不变，污水依次流过各单元，从而完成处理过程。
SBR工艺一般采用间歇运行方式，污水间歇进入处理系统并间歇排出。
系统内只设一个处理单元，该单元在不同时间发挥不同的作用，污水进入该单元后按时间顺序进行不同功能的处理。
DAT－IAT系统的主体构筑物由一个连续曝气池和一个间歇曝气池串连而成。
一般情况下，DAT连续进水、连续曝气，其出水连续流入IAT，在IAT完成反应、沉淀、出水等工序。
DAT－IAT系统是SBR工艺完善和发展的新型式，它的反应机理以及污染物去除机制与连续活性污泥法相同，DAT池为预反应池，也称为连续曝气区，池中水流呈完全混合流态，绝大部分有机物在这个池中降解。
IAT 相当一个传统的SBR池。
但进水为连续流。
三、DAT-IAT工艺流程：DAT-IAT由DAT和IAT串联组成。
DAT连续进水，连续曝气(也可间歇曝气)；IAT连续进水，间歇曝气，清水和剩余活性污泥均由IAT排出。
和典型的SBR反应池一样，其运行操作由进水、反应、沉淀、出水和待机五个阶段组成。
进水阶段：与典型的SBR工艺不同的是，DAT-IAT系统的处理水是连续进入DAT，然后进入IAT。
连续进水使对进水的控制大大简化，这样的双池系统也避免了水力短路。
DAT-IAT 工艺处理城市污水
王秀朵;周雹
【期刊名称】《中国给水排水》
【年(卷),期】1999(15)1
【摘要】连续进水、连续—间歇曝气（ＤＡＴ—ＩＡＴ）工艺是利用单一ＳＢＲ反应池实现连续运行的新型工艺，它既有传统活性污泥法的连续性和高效性，又具有ＳＢＲ法的灵活性，适用于水质水量变化大的情况。
本文首次对利用该工艺处理城市污水进行了研究和设计，介绍了该工艺的特点、工作过程和工艺设计。
【总页数】3页(P15-17)
【关键词】污水处理;城市污水;连续进水;连续暴气;间歇曝气
【作者】王秀朵;周雹
【作者单位】天津市市政工程设计研究院
【正文语种】中文
【中图分类】X703
【相关文献】
1.改进型DAT-IAT工艺处理城市污水污泥最佳回流比的确定 [J], 李翠真;凡广生
2.改进型DAT-IAT工艺处理城市污水混合液最佳回流比的确定 [J], 凡广生;王伟
3.改进型DAT－IAT工艺处理城市污水DAT池中最佳溶解氧的确定 [J], 凡广生;赵明;孙学习
4.DAT-IAT工艺处理城市污水的生态风险评估分析 [J], 王磊
因版权原因，仅展示原文概要，查看原文内容请购买。
DAT—IAT工艺处理城市污水王秀朵 周 雹(天津市市政工程设计研究院) 摘 要 连续进水、连续—间歇曝气(DA T—IA T)工艺是利用单一SBR反应池实现连续运行的新型工艺,它既有传统活性污泥法的连续性和高效性,又具有SBR法的灵活性,适用于水质水量变化大的情况。
本文首次对利用该工艺处理城市污水进行了研究和设计,介绍了该工艺的特点、工作过程和工艺设计。
关键词 污水处理 城市污水 DA T—IA T DA T—IA T(Demand Aeration Tank—Intermit2 tent Aeration Tank)工艺是序批式活性污泥法(SBR)的一种处理方式,它介于传统活性污泥法与典型的SBR工艺之间,既有传统活性污泥法的连续性和高效性,又具有SBR法的灵活性,适用于水质水量变化大的情况。
天津经济技术开发区污水处理厂日处理污水10×104t,污水主要来源于区内生活污水和生产废水。
由于水质水量变化幅度较大,通过方案比选,结合贷款国技术特点,最后选择了DA T—IA T工艺。
这是此工艺在我国的首次应用。
1 DAT—I AT工作过程DA T—IA T由DA T和IA T串联组成。
DA T 连续进水,连续曝气(也可间歇曝气);IA T连续进水,间歇曝气,清水和剩余活性污泥均由IA T排出。
和典型的SBR反应池一样,其运行操作由进水、反应、沉淀、出水和待机五个阶段组成。
111 进水阶段与典型的SBR工艺不同的是,DA T—IA T系统的处理水是连续进入DA T,然后进入IA T。
连续进水使对进水的控制大大简化,这样的双池系统也避免了水力短路。
112 反应阶段反应阶段分两部分:首先在DA T中连续曝气,池中水流呈完全混合流态,绝大部分有机物得以降解;经DA T处理后的混合液通过两池间的导流系统连续不断进入IA T,IA T间歇曝气进一步去除有机物,使处理出水达到排放标准。
113 沉淀阶段沉淀阶段只发生在IA T。
SBR工艺的原理及现状前言SBR是序批式间歇活性污泥法（SeguencingBatch Reactor）的简称。
它是近年来在国内外被引起广泛重视和研究日趋增多的一种污水生物处理新技术泪前已有一些生产性装置在运行之中。
我国是近10多年来才开始对SBR污水生物处理工艺进行研究的。
1985年，上海市政设计院为上海吴淞肉联厂设计投产了我国第一座SBR污水处理站，设计处理水量为2400t/d.经几年的实际运行实践表明了良好的处理效果。
目前，SBR艺主要应用在以下几个污水处理领域：①城市污水[1]；②工业废水，主要有味精、啤酒、制药、焦化、餐饮、造纸、印染、洗涤、屠宰等工业的污水处理。
1SBR处理工艺基本流程SBR艺由按一定时间顺序间歇操作运行的反应器组成。
SBR艺的一个完整的操作过程，亦即每个间歇反应器在处理废水时的操作过程包括如下5个阶段：①进水期；②反应期；③沉淀期；④排水排泥期；⑤闲置期。
SBR的运行工况以间歇操作为特征。
其中自进水、反应、沉淀、排水排泥至闲置期结束为一个运行周期。
在一个运行周期中，各个阶段的运行时间、反应器内混合液体积的变化及运行状态等都可以根据具体污水的性质、出水水质及运行功能要求等灵活掌握。
2 SBR 工艺的主要性能特点SBR作为废水处理方法具有下述主要特点：在空间上完全混合，时间上完全推流式，反应速度高，为获得同样的处理效率SBR法的反应池理论明显小于连续式的体积，且池越多，SBR的总体积越小。
工艺流程简单，构筑物少，占地省，造价低，设备费。
运行管理费用低。
静止沉淀，分离效果好，出水水质高。
运行方式灵活，可生成多种工艺路线。
同一反应器仅通过改变运行工艺参数就可以处理不同性质的废水。
由于进水结束后，原水与反应器隔离，进水水质水量的变化对反应器不再有任何影响，因此工艺的耐冲击负荷能力高。
间歇进水、排放以及每次进水只占反应器的2/3右，其稀释作用进一步提高了工艺对进水冲击负荷的耐受能力。
DAT-IAT（连续间歇曝气序批式活性污泥法）设计简介1.DAT-IAT工艺概述DAT—IAT的主体处理构筑物由需氧池DAT和间歇曝气池IAT组成，一般情况下DAT池连续进水，连续曝气，其出水进入IAT池，在此完成曝气、沉淀、滗水和排泥程序，其典型工艺流程图如图4所示。
由于进水工序只发生在DAT池，排水工序只发生在IAT地，提高了整个工艺的稳定性，从而使整个生物处理工序的可调节性进一步增强。
有利于去除难降解有机物。
与CAST和ICEAS相比，DAT是一种更灵活、完备的预反应池，从而使DAT池和IAT池能够保持较长的污泥龄和很高的MLSS浓度，对有机物和毒物有较强的抗冲击能力。
DAT-IAT工艺的主要特点如下：⑴工艺稳定性高。
由于DAT池连续进水，连续曝气起到了水力均衡作用，提高了工艺处理的稳定性。
⑵处理构筑物少，使处理流程大大简化。
⑶可脱氮除磷，通过调节IAT池的曝气时间和间歇时间，使污水在池中交替处于好氧、缺氧和厌氧的状态，为脱氮除磷创造了首要条件。
DAT—IAT工艺同时具备SBR工艺和传统活性污泥法的优点。
与其他工艺相比DAT—IAT的容积比是最高的，达到66．7％，可以说是一种节省投资的工艺。
表1 各种SBR工艺的基本情况和性能对比2.DAT-IAT工艺原理DAT-IAT系统的主体构筑物是由一个连续曝气池和一个间歇曝气池串联而成。
DAT连续进水、连续曝气，其出水连续流入IAT池，在IAT池完成反应、沉淀、滗水等工序。
其典型工艺流程如下图所示。
DAT-IAT系统是SBR工艺完善和发展的新形式。
DAT的操作时连续不分阶段地进行，而IAT的操作则与传统的SBR工艺相类似，具体反应过程如下：（1）进水阶段与普通SBR工艺不同的是，DAT-IAT系统的原污水是连续进入DAT，经曝气初期处理后的污水连续进入IAT。
起到了水质调节和均质的作用。
进水阶段是IAT反应池接纳污水的过程，此时反应池内水位最低。
SBR工艺在城市污水处理厂的应用SBR工艺是一种先进的城市污水处理技术，近年来在城市污水处理厂的应用日益广泛。
本文将从SBR工艺的优势、原理和应用实例等方面，探讨SBR工艺在城市污水处理厂中的应用情况。
SBR工艺，即顺序批处理反应器工艺（Sequence Batch Reactor），是一种将反应器分为多个批次进行处理的污水处理方法。
相对于传统的连续流反应器工艺，SBR工艺具有以下优势：首先，SBR工艺具有较高的处理效能。
由于SBR工艺可以灵活调节水力停留时间和氧化还原环境，可以更好地适应城市污水处理厂中污水水质的变化。
同时，采用SBR工艺可以避免传统工艺中出现的混合问题，使得处理效果更加稳定可靠。
其次，SBR工艺对氮、磷等难降解物质有良好的去除效果。
通过合理的调节反应器的运行策略和控制条件，SBR工艺可以有效地去除污水中的氮、磷等对环境造成较大影响的物质。
这对于城市污水处理厂来说，是一个重要的技术优势。
再次，SBR工艺的设备相对简单，维护成本较低。
相比于其他高级污水处理工艺，SBR工艺所需的设备较少，运营维护成本也相对较低。
这对于城市污水处理厂来说，是一种经济上的优势。
基于SBR工艺的这些优势，近年来在城市污水处理厂中的应用越来越广泛。
下面将通过具体的应用实例进行介绍。
在某市一座中型城市污水处理厂中，为了提高污水处理的效率和水质的稳定性，引进了SBR工艺。
通过对传统工艺进行改造，将原有的连续流反应器改造为SBR反应器。
经过一段时间的运行，发现SBR工艺在氮、磷去除效果上有明显优势，出水水质稳定性得到了显著提高。
在另一座大型城市污水处理厂中，采用了SBR工艺与其他深度处理工艺相结合的方式进行污水处理。
SBR工艺主要用于对污水进行初级处理，去除较为容易降解的有机物质。
而其他深度处理工艺则针对难降解物质进行进一步处理。
通过这种方式，污水处理效果得到了全面的提升。
总之，SBR工艺作为一种先进的城市污水处理技术，在城市污水处理厂的应用已经有了较为广泛的实践。
应用DAT2IAT工艺污水处理厂的运行效果分析苏庆永 储金宇(江苏大学生物与环境工程学院,镇江市212013)摘要 天津经济技术开发区污水处理厂采用先进的DAT2I AT工艺,针对该污水处理厂冬季和夏季的实际运行效果分别进行研究、比较,并就DAT池和I AT池对有机物的去除效果进行分析。
研究发现,污水处理厂实际运行中,对BOD5的去除效果十分彻底,对C OD Cr的去除效果一般,但都能够保证出水达标。
DAT2I AT工艺系统的抗冲击负荷能力较强,污水处理厂DAT池过高的BOD5去除率对后续的脱氮除磷效果会产生不利的影响。
关键词 DAT2I AT 污水处理厂 去除效果0 引言天津经济技术开发区污水处理厂采用S BR法DAT2I AT工艺(Demand Aeration T ank2IntermittentAeration T ank),DAT是需氧池(连续曝气池)I AT是间歇曝气池。
DAT2I AT就是连续进水连续曝气和连续进水间歇曝气前后串连连接的一种工艺。
DAT池相当于传统活性污泥曝气池,水面周期性变化,出水连续进入I AT池,I AT池内完成曝气、沉淀、滗水、污泥回流以及排泥,相当传统的S BR池,但进水是连续的。
此工艺设计处理量为110×105m3Πd,而由于没有足够的水源,实际处理量在(510×104～610×104)m3Πd,污水处理厂的6个DAT2I AT池一般只运行4～5个,并且交替运行。
本项目着重研究整个污水处理厂对污染物的去除效果,试图从中找出规律,以更好的指导实践。
1 污染物去除效果分析111 C OD Cr去除效果2月份气温较低,进水C OD Cr的浓度变化很大,且很不稳定,在2月18日,进水C ODCr高达728mgΠL,对整个处理系统是一次很大的冲击负荷,但去除率高达88196%,出水C OD Cr为8014mgΠL,也能达到排放标准(C ODCr排放标准为<120mgΠL)。
DAT-IAT污水处理系统
--高效低耗的污水处理系统
一、DAT-IAT工艺简介
DAT-IAT工艺由需氧池（Demand Aeration Tank，简称DAT）和间歇曝气池（Intermittent Aeration Tank，简称IAT）串联操作组成的一种连续进水间歇排水工艺。
一般地，DAT连续进水、连续曝气，出水进入IAT，在此完成曝气、沉淀、滗水、回流、排泥等工序，因此DAT-IAT是由SBR工艺发展而来，实现了连续进水，简化了SBR工艺复杂的控制系统，提高了反应池的利用率，并且提高了处理过程的稳定性。
二、工艺流程
（此图请扫描中兴环境技术设备宣传册第6页，或从提供的"流程图"目录的DWG文件中导出）
三、DAT-IAT工艺特性
1、工艺稳定性高
DAT-连续0水连续曝气，对整个系统起到水力均衡作用
IAT-可任意调节状态，发挥不同细菌的生理特性，有利于去除难降解有机物
--按延时曝气运行，泥龄长，污泥浓度高
--具有完全混合式反应器的特性，抗冲击负荷能力强
2、处理构筑物少，流程简化
DAT-IAT集多功能于一体，减少了空间需求
--省去沉淀池、回流污泥泵房
--污泥已经好氧稳定，省去消化池
3、可实现除磷脱氮
--调节IAT池曝气、间歇时间
--污水交替处于好氧、缺氧、厌氧状态
--生物除磷脱氮
4、节省投资
--管路简单
--构筑物少
--曝气强度小，不需大气量的供气设备
--设备及控制系统简单
四、应用范围
1、处理规模
Q=200~100000m3/d
2、处理水质：
应用范围多，可用于处理各类工业废水和生活污水。
SBR法DAT-IAT技术在大型城市污水处理厂的应用作者：王士平张旭冯大成一SBR工艺发展简况SBR（sequencing Batch-Flow Reactor Activated Sludge Process)是间歇式活性污泥法英文缩写的简称。
1.国外简况早在1914年，英国Alden与Lockett等人发明的活性污泥法即系间歇运行处理污水。
但由于曝气器和自控设备的问题，运行管理极不方便，后来改为连续流活性污泥法工艺。
80年代前后，由于自动化、计算机等高新技术的迅速发展以及在污水处理领域的普及与应用（电动阀、气动阀、溶解氧传感器、水位传感器等），此项技术获得重大进展。
使得间歇活性污泥法的运行管理也逐渐实现了自动化。
1979年，美国R.L.Irvine等人根据试验结果首先提出SBR工艺，系间歇进水，间歇排水。
同年Goronsay在以往工艺基础上提出了间歇式循环延时曝气系统。
1984年又研究出利用不同负荷条件下微生物的生长速率和污水生物除磷脱氮工艺。
DAT-IA T是SBR工艺中，继ICEAS、CASS、IDEA法之后完善发展的又一种新方法。
澳大利亚以SBR工艺所著称。
近十几年来，建成SBR工艺污水处理厂600余座，其中在中型和大型污水处理厂的应用也日益增多，并且开始兴建日处理量21万吨大型SBR工艺污水处理厂。
由于处理工艺流程简单，处理效果好的独特优点，逐渐引起世界污水处理界的广泛关注。
2.国内简况：我国自九十年代中期开始，国家建设部属市政设计研究院和上海、北京、天津等市政设计研究院，开始了SBR工艺技术的研究和应用，但大部分处于试验研究和小型污水处理厂的应用阶段。
目前，只有几座城市污水处理厂采用SBR法工艺处理城市混合污水，其处理效果较好，如：昆明市日处理污水量15万吨的第三污水处理厂，其工艺为SBR法ICEAS技术，自投产以来，运行正常，出水水质稳定，达到了设计标准。
天津经济技术开发区污水处理厂所采用的DAT-IAT工艺是一种SBR法的变形工艺和中国目前最大的SBR法城市污水处理厂。
该工艺为方案的确定是根据天津市政工程设计研究院和开发区、以及国内有关污水处理专家共同完成的，经过对国内外污水厂的考察并充分论证，认为SBR法DA T-IA T工艺能够克服天津开发区工业废水比重大、水质水量变化幅度大的水质特征，其处理后的水质能够满足国家的排放标准。
二天津经济技术开发区污水处理厂概况1.污水处理厂简况天津市经济技术开发区（TEDA）是1984年12月6日经国务院批准建立的14个沿海城市开发区之一，经过十几年的开发建设，现在已初步成为规模，已经形成了天津市新的经济增长点。
天津开发区污水处理厂位于开发区南海路与第十四大街交口处。
设计污水处理量100,000m3/天，服务人口20万，服务工厂3,800多个，服务面积22km2。
污水厂占地6.71公顷，总投资1.5亿元人民币，其中利用挪威政府贷款450万美元。
2.污水处理厂设计参数高峰季节流量（PWWF）100,000m3/d进水COD400mg/LBOD150mg/LSS200mg/L按90%保证率进行污水处理工艺设计。
出水COD≤120mg/LBOD≤20mg/LSS≤30mg/L三运行原理1.普通SBR反应池的特点SBR工艺是普通活性污泥的法的改良。
它的反应机制以及有机物的去除机理与连续流活性污泥法（CFS）基本相同。
但运行操作很不相同。
SBR工艺操作是由进水（Fill）反应（React）沉淀（Sattle）出水（Draw）和闲置（ldle）等五个过程组成。
从污水流入开始到闲置时间结束算做一个周期。
在一个周期内所有上述教程都在一个设有曝气系统或搅拌装置的反应池内依次进行，这种操作周期周而复始反复进行达到不断进行污水处理和生化降解的目的。
在这里不需要连续流活性污泥法中必须设置的沉淀池、回流污泥泵房等设施。
CFS工艺是设置一系列不同的装置和构筑物进行连续的固定的操作，而SBR工艺在单个构筑物中不同时间为不同目的进行间歇操作。
2.天津开发区污水处理厂SBR法DA T-IAT工艺的特点DAT-IA T工艺主体构筑物是由两个串联的反应池组成，即需氧池（Demand Aeration Tank）和间歇曝气池（Intermittent Aeration Tank），一般情况下DA T池连续进水连续曝气，其出水进入IA T池，在IA T地完成曝气、沉淀、滗水和排除剩余活性污泥。
基本操作运行程序如下：（1）进水污水连续进入DA T池经连续曝气后，通过DAT池与IAT池之间导流设施进入IA T池。
DAT不直接排放处理水，因此不像连续进连续出水的活性污泥法容易受负荷变化的影响。
（2）反应反应工艺分两部分进行。
首先发在DA T池。
该池在连续进水的同时连续曝气。
去除有机物的机理和操作与连续流活性污泥法相同。
反应工序的第二部分发生在IA T池，经DA T池初步生物处理的污水连续进入IA T。
按工艺设置进行一定时间的曝气以达到好氧的目的。
（3）沉淀沉淀工序仅发生在IAT池。
当IAT池停止曝气以后，活性污泥絮体开始重力沉淀和泥水分离。
IAT池的沉淀工序相当于连续流活性污泥法中的二次沉淀池功能。
（4）排水排水工序只发生在IAT池。
池池水位达到最高水位，并经过沉淀工艺以后，上清液由设置在IAT地末端的滗水器缓慢排出地外。
当池水位达到处理周期开始时的最低水位时，停止滗水。
（5）闲置在IAT地沉淀后到下个周期开始期间可视污水的性质设置一闲置期，在该时段内可根据需要进行搅拌或曝气。
在厌氧条件下搅拌比好氧条件下的曝气要省能量，同时对保持污泥的活性也是有利的。
在以脱磷为目的的装置中，剩余污泥的排放一般是在闲置工序之初和沉淀工序的最后进行。
3.工艺特点（1）运行稳定，处理效率高，出水质量好。
（2）处理构筑物少，处理流程简化。
（3）建设费用少，自动化程度高，操作运行简单，调度灵活。
（4）节省占地面积。
（5）可达到脱磷脱氮的目的。
四工艺流程和主要处理构筑物（一）工艺流程如下：进水→粗格栅→进水泵→细格栅→旋流除砂池→巴氏计量槽→DAT/IAT↓加氯↓SBR反应池→出水泵→排放出水→贮泥池→污泥脱水机→泥饼外运（二）主要工艺构筑物1.进水闸井和粗格栅进水闸井分为两格，每格设Ф1000mm铸铁闸门，两个闸井即可以全开通水，也可以分别断水互为备用。
闸井内设置两个格栅除污机（粗格栅），每个格珊宽度1300mm，栅条间距15mm。
格栅除污机的开停由现场PLC根据栅前后水位差自动控制。
与格栅除污机相配套，安装有螺旋输送压榨机，栅渣经压榨脱水后运出厂外处置。
2.进水泵泵井内装有六台潜水泵（四用一备），水泵流量0.29m3/s，扬程9.0m，电机功率37KW。
水泵全自动工作，PLC系统根据水位变化控制水泵开停，并使水泵按交替方式运行。
3.细格栅两台阶梯格栅（一用一备），也可以同时工作。
每个沉砂池直径5.48m，流量4200m3/h。
每台砂泵流量63m3/h，扬程6.0m；砂水分离器流量20L/s，处理能力1.05m3/h。
5.配水计量槽计量槽与沉砂地合建，设计流量为1.16m3/h，喉宽1.25m，计量槽内安装一台超声波流量计，渠道内设PH计及温度计，信号输入PLC，对污水进行连续监测。
另外为保证SBR池配水均匀，设计出水井采用外淹没堰。
6.SBR反应地（DA T-IAT曝气系统）全长共设六座DAT-IA T池，每座DAT-IA T系统由一个连续曝气地（DAT）和一个间歇曝气池（IAT）串联组成。
每个系统工艺尺寸为80.0×32.0×4.3m（有效水深）。
主要设计参数：污泥负荷0.045KgBOD/KgMLSS·d，水力停留时间14.85h，混合液浓度MLSS=5000mg/L；污泥指数SVI=150ml/g，污泥泥龄SRT=25d，IA T池运行周期T=3h（其中1小时曝气，1小时沉淀，个小时滗水）。
每个IA T池设2台潜水式活性污泥泵。
每台泵流量0.55—0.60m3/s，扬程2m，回流污泥泵由PLC自动控制，当曝气和沉淀阶段回流泵开动，滗水阶段回流停止。
每个IA T池设3台虹吸式滗水器，每台滗水器700m3/h.每个DA T空气总管上设有电动蝶阀，可根据每个DA T池内设置的溶解氧仪的测定值自动控制电动蝶阀，调节曝气量。
每个IAT池空气总管上设有电动蝶阀，可根据运转周期定时启动或关闭曝器系统，使该池处于不同的工作周期，也可以根据溶解氧仪的测定值调节曝气量。
7.鼓风机房四台单级高速离心鼓风机（三用一备），流量连续调节范围45—100%，进气流量8100—18000m3/h。
8.加氯间按季节性加氯设计，投氯量按8mg/L计，加氯机2台，单台加氯量5.6g/s。
9.出水泵六台潜水泵（四用二备）由现场PLC控制，根据水位控制水泵的开停，也可按交替方式运行。
出水近期排入北排明渠，远期部分回用，部分排入雨水管道。
10.贮泥地SBR反应地产生的剩余污泥2080m3/d，含水率99.45%，由设在反应地中的潜水泵以间歇方式排出，SBR工艺中的剩余污泥基本稳定。
为了对污泥进行初步浓缩减少污泥体积，设贮泥池二座。
单池尺寸25×20×4.3m3（有效水深），每地设置一台滗水器，以滗除上清液。
最大滗水深度 2.5m，排泥含水率可达99%。
池底安装震动式曝气器。
池内设两台潜污泵将污泥直接泵入脱水机房。
11.脱水机房设置3台套转鼓预脱水带式压滤一体式污泥脱水机，使用聚丙烯酸胺为污泥脱水剂。
五主要设备简介天津经济技术开发区污水处理厂是利用挪威政府贷款，实施开发区城市基础设施建设的项目。
1997年12月与挪威GoodTech集团公司签订商务技术合同，引进SBR工艺整体技术和关键设备。
引进的主要设备及其特点如下：1.虹吸式滗水器主要特征：（1）无活动部件，坚固耐用，靠空气电磁阔控制其工作状态，维护极其简单。
（2）成本低，运转费用少。
（3）运转可靠，效果好。
该项技术为澳大利亚专利技术，中国首次引进使用。
2.转鼓预浓缩与带式压滤一体化脱水机（德国ROEDIGER公司）该项技术为德国专利技术，其主要特点：（1）可直接处理含水率为99.5%活性污泥，省略污泥重力浓缩池。
脱水泥饼含水率与带式压滤机相同。
（2）污泥脱水产生的上清液，可用于脱水机自身滤布清洗，节省大量的自来水。
（3）处理能力大（360kgDS/h），效果好。
其它主要引进设备还有：3.高速离心鼓风机，（丹麦HV-TURBO公司）邮风口导向叶片自动调整供风流量，具有效率高，运行稳定特点。
4.阶梯式细格栅与螺旋传送压榨一体式输送机（挪威AMI公司），运行稳定，处理效果好，对土建施工要求较低，便于整体安装等特点，适合在我国推广应用。
