绝缘油中含气量的测定真空压差法

油务工模拟题及答案1、用软胶管连接试品检漏孔和挂瓶，经过一定时间后，测定瓶内示踪气体的浓度，并通过计算确定相对漏气率的检漏方法是（）。

A、局部包扎法B、压力降法C、挂瓶法D、扣罩法答案：C2、当浓酸溅到皮肤上时，应用( )冲洗，再用0.5%的碳酸氢钠溶液清洗，而后立即送医务所急救。

A、大量的清水B、少量的清水C、直接用稀碱中和D、适量的清水答案：A3、真空净油机所连接的进油、排油软管直径必需与所使用的净油机出力相匹配，同时还应能承受不低于( )的压力。

A、0.1MPaB、0.5MPaC、1.5MPaD、1MPa答案：D4、GB/T507-2002规定了绝缘油击穿电压的测定方法。

本标准适用于测定40℃ 粘度不大于( ) mm2/s的各种绝缘油，适用于未使用过的绝缘油的交接试验，也适用于设备监测和保养时对试样状况的评定。

A、250B、350C、400D、450答案：B5、在室内充装SF6设备时，周围的环境湿度应小于( )。

A、50%B、60%C、70%D、80%答案：D6、断路器设备的文字符号是（）。

A、EFB、PAC、QFD、V答案：C7、当六氟化硫开关内部故障终止后，隋时间的增加，气体含氟分解产物含量会（）A、增加B、减少C、不变D、无规律答案：B8、（）是区分绝缘油类别的重要标志之一。

应根据电气设备使用环境温度的不同，选择不同的LCSET，以免影响油泵、有载调压开关（如果有）的启动。

A、最低冷态投运温度B、添加剂C、抗氧化添加剂D、带电倾向答案：A9、互感器的二次绕组必须有一端接地，其目的是（）。

A、保证人身安全B、提高测量精度C、确定测量范围D、防止二次过负荷答案：A10、GIS设备中断路器、隔离开关和接地开关出厂试验时应进行不少于（）次机械操作试验。

A、50B、100C、200D、300答案：C11、作业指导书的编制不需要遵循以下哪项规定（）A、法律法规B、技术标准C、相关规程D、工作经验答案：D12、真空净油机的脱气罐本体的密封性能应能承受( )压缩空气保持30min 压力无变化的密封性检查。

本标准由能源部电厂化学专业标准化技术委员会提出。
本标准由能源部西安热工研究所技术归口。
本标准由上海电力工业局供用电器材公司变压器修试厂负责起草。
本标准主要起草人 王意。
本标准参照采用 ANSI/ASTM 831—84《电缆油和电容器油含气量的标准测试方法》、
ANSI/ASTM 945—80《绝缘油中含气量的标准测试方法》。
注：1)读数时可使用读数放大镜。 7 计算
按下式计算油在 101.3kPa、0℃时的含气量：
G
=
2.878∆p

V
− Vd
+
Vd
− V0

V0 273 + t1 273 + t2
式中 G—— 油中含气量对油样体积的百分数，%；
V——脱气装置的总体积，mL；
V0——脱气室内油样的体积，mL； Vd——恒温箱内脱气室的体积，mL； Δp——油中脱出气体产生的压差(用 mm 硅油柱表示)；
脱气室 C：由耐热性玻璃制成，脱气室有标定刻度，分度值为 1mL； 玻璃旋塞#1～#7：应具有高真空密封性，在旋塞与塞芯处需涂上真空脂； 喷嘴 I：玻璃管滴口，用来使油呈分散状滴在脱气室的壁上； U 形油柱压差计 F：由耐热性玻璃制成，标定刻度的分度值为 1mm； 冷阱 G：容积 50mL，内装固体二氧化碳致冷剂，用来消除油中水分所产生的蒸汽压； 储油瓶 D：容积 250mL，脱气油盛器； 恒温箱 L：用来加强油中气体的释放过程，脱气室必须置于箱内中心位置，调温范围为 室温～100℃，调温精确度为±2℃。 4.1.2 仪器的标定 仪器出厂前已由制造厂精确标定，标定后已将标定端口封死，故仪器在使用中如未发生 玻璃件的整修，则不需要标定。 仪器的玻璃件损坏后修复使用时，应重新标定。标定可采用蒸馏水称重法或委托仪器生 产厂进行。 4.2 仪器配用的器材 4.2.1 真空泵，其真空(绝对残压)小于 1.333Pa。 4.2.2 取样器为医用 100mL 注射器。 4.2.3 高频电火花真空测定仪。 4.2.4 秒表或计时器，其精确度为 0.1s。 4.2.5 盛装固体二氧化碳的冷藏瓶。 4.2.6 真空密封脂。 4.2.7 #275 硅油，其密度为 1.09g/cm3。 4.2.8 电热吹风机，其功率为 500W。 4.2.9 固体二氧化碳。 4.2.10 读数放大镜。 5 取样 按 GB7597 取样应符合从现场设备中取样时确保油流不接触空气的规定。 6 测试步骤 6.1 接通恒温箱加热电源，将其升温至规定的测试温度(一般为 20～40℃)并保持 10～20min， 使温度稳定。 6.2 当测定低含气量油样，油中水分含量大于 30ppm 时，在冷阱内装入固体二氧化碳制冷。 6.3 关闭旋塞#3、#4、#5，开启旋塞#1、#2、 #6、#7 对脱气室抽真空，到系统真空达到 13.33～ 1.333Pa 或当电火花检漏仪呈现蓝紫色时，关闭旋塞#2、#7，保持 15min，观察仪器真空有否 变化。在确认真空无变化时，即可对油样进行测试。 测试时真空泵应继续对仪器抽真空，以保证系统的密封性。

Ａ和 ” Ａ 也可以用平均峰高ｈ， ； ｈ代替。 ， ｉ
表 ３ 矿物绝缘油中溶解气体组分分配系数 Ｋ．
气 体

Ｇ ／ １ ６３ ９ ８ Ｂ Ｔ ２－１９ ７
５ ＇ ０Ｃ ０ １ ． ７ ００ ． ９ ０１ ． ２
Ｉ ＥＣ ０ ９ － １ ９ ６５９ ９９ ５ 〔 ０
９ 。７ 、 ３ １ ・ Ｘ盖 ． ， ８ 一 ９
Ｖ＇ 卜
巩
一入 ｝态
Ｋ
Ｖ ＇
… “ ‘ ・。 … 〔３ ） ‘・・ ・ …
式中： 一一 ｐ 油中溶解气体 ｉ 的组分浓度， ／ ； 川 Ｉ ． 界 一 标准气体中ｉ 组分的浓度， 一 ； 川／ Ｌ
ｐ 一 试验时的大气压力，Ｐ ； － ｋａ
选用真空密封脂或 医用凡士林 。
４ ８ 标准气体 ．
该气体符合国家技术监督部门的规定且在有效期内。 ４９ 其， ． Ｌ气体 ４９１ 高纯氨气： ．． 纯度＞９．９ ｓ９ ０
４９２ 高纯氢气： ，・ 纯度＞９． ｏ ９９ Ｖ ９ ， ４９３ 空气： 缩空气或合成空气， ．． Ｉ ｔ 要求纯净无油。
运行监督具有一定的意义。 本标准制定的主要技术内容为：
１ Ｂ Ｔ ６３ ９８油中溶解气体组分含量的气相色谱测定法》 ．引用 Ｇ ／ １ ２－１９（ ７ （ 的方法原理；
２ ．对采样器提出了要求， 并规定按 ＧＢ Ｔ ９－１８ 《 ／ ７ ７ ９ ７ 电力用油（ ５ 变压器油、 汽轮机油 ） 取样方法分
３ 方 法概 要
本方法首先按 Ｇ 广 ７９－１８ 的规定采集被测油样， Ｂ １ ７ ９７ ５ 然后脱出油样中的气体， 用气相色谱仪分
离、 检测各气体组分 ， 过记录仪或色谱数 据处理机进行结 果计算 ， 通 结果 以体积分数 （ 表示 。 ％）

一、绝缘油中溶解气体组份含量的分析1用气相色谱法测定绝缘油中溶解气体的组分含量，是发供电企业判断运行中的充油电力设备是否存在潜伏性的过热、放电等故障，以保障电网安全有效运行的有效手段。

也是充油电气设备制造厂家对其设备进行出厂检验的必要手段。

GC-9560-HD变压器油色谱分析系统采用国标推荐的三检测器流程，一次进样即可完成绝缘油中溶解气体组分（包括氢气、氧气、甲烷、乙烯、乙烷、乙炔、一氧化碳和二氧化碳）含量的全分析。

二、绝缘油中含气量的测定绝缘油的含气量是油质监督的一项比较重要的指标。

目前根据DL/T450-1991 方法制定的二氧化碳洗脱法仅适用于不含酸性气体的油品测定，而根据DL/T423-91 方法制定的真空压差法又因真空仪器的不易普及而存在一定的局限性。

GC-9560-HD变压器油色谱分析系统的流程设计完全符合中华人民共和国电力行业标准DL/T 703-1999《绝缘油中含气量的气相色谱测定法》中有关色谱流程设计的规定。

该机配备了高灵敏度的热导检测器和氢火焰离子化检测器，以及一个镍触媒转化炉，可实现对变压器油中溶解的五种气体组份：氢气、氧气、氮气、一氧化碳、二氧化碳的全部测定。

其性能满足DL/T 703-1999《绝缘油中含气量的气相色谱测定法》中对气相色谱仪的要求。

仪器配置1、GC-9560-HD气相色谱仪2、Y-200型电力系统专用工作站3、振荡仪4、氮气、氢气、空气气源5、标准气体仪器性能一次进样，进样量为1 mL，油中最小检测浓度达到：H2≤5μL/L O2，N2≤25μL/LC2H2≤0.1μL/LCO，CO2≤2μL/L溶解气体组分含量分析实例色谱分析条件1、测定组分：H2、O2、CO、CO2、CH4、C2H4、C2H6、C2H2 色谱仪： GC-9560-HD （配Y-200型电力专用工作站）辅助设备：高纯氮气、高纯氢气和干燥空气，脱气装置。

色谱柱：专用色谱柱测定条件：柱温60℃，汽化室60℃，检测器120℃，、热导温度70℃，转化炉温度360℃FID量程：109 TCD电流：70mA2、标准气体组分含量（单位：μL/ L）H2:1008 O2:5.41% CO:712 CO2:3016CH4:101 C2H4:101 C2H6:99 C2H2:48（1）标准气色谱图：A通道色谱图 B通道色谱图（2）标气稀释100倍色谱图功能完善的专用工作站Y-200型变压器油色谱工作站是经专业设计具有强大功能的实用数据处理系统，其故障判断符合最新的国家标准，主要性能如下：1 操作便捷：中文WIN9X，XP操作平台，全中文的窗口界面以及实时操作提示和在线帮助，方便用户学习使用。

№绝缘油油中气体含量色谱分析作业指导书（本）变电站名称：设备编号：编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时荆门供电公司1适用围本作业指导书适用于供电公司××变电站××绝缘油油中气体含量色谱分析作业。

2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

GB／T 17623—1998 《绝缘油中溶解气体组分含量测定法（气相色谱法）》GB 7597-87 《电力用油（变压器油、汽轮机油）取样方法》GB 7595—2000 《运行中变压器油质量标准》DL/ T722—2000 《变压器油中溶解气体分析和判断导则》3试验前准备工作安排3．1准备工作安排3. 2作业条件3．3人员要求3．4工、器具注1:气相色谱仪应符合以下要求：a．仪器基线稳定，有足够的灵敏度。

对油中溶解气体各组分的最小检知浓度见下表2：表2 色谱仪的最小检知浓度单位：μL/L（20℃）b．对所检测组分的分离度应满足定量分析的要求，即分辨率R≥1.5。

c．用转化法在氢火焰离子化检测器上测定CO、CO2时，应对镍触媒将CO、CO2转化为CH4的转化率作考察。

可以影响转化率的因素是镍触媒的质量、转化温度和色谱柱的容量。

推荐以下气相色谱仪流程图见表2。

表2气相色谱仪流程图气源应符合以下要求a．标准混合气体由国家计量部门授权的单位配制，具有组分浓度含量、检验合格证及有效使用期。

b．N2（Ar）：纯度不低于99.99%(最好不低于99.999%，以提高气相色谱仪的稳定性和延长色谱柱的使用寿命)，可用压缩气瓶或气体发生器，优先选用压缩气瓶。

c．H2：纯度不低于99.99%，可用压缩气瓶或气体发生器，优先选用气体发生器。

电力变压器检修导则(DL/Ｔ５7３– 2010)1范围本标准规定了变压器大修、小修项目,以及常见缺陷处理、例行检查与维护方法等。

本标准适用于电压在35kＶ~500kＶ等级得油浸式电力变压器、气体绝缘变压器、油浸式电抗器等可参照本标准并结合制造厂得规定执行、除针对单一部件有专业检修标准(例如;DＬ/Ｔ 5７４《变压器分接开关运行维修导则》)外,其她部件检修均按本标准要求执行。

2 规范性引用文件下列文件中得条款通过本标准得引用而成为本标准得条款。

凡就是注日期得引用文件,其随后所有得修改单(不包括勘误得内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议得各方研究就是否可使用这些文件得最新版本。

凡就是不注日期得引用文件,其最新版本适用。

J、、本标准。

GB 3１1。

1 高压输变电设备得绝缘配合(GB 31１。

1—199７。

IＥC 6０071—１:199３、NＥQ)GB 10９4、3 电力变压器第3部分;绝缘水平、绝缘试验与外绝缘空气间隙(GB 10９4。

３-2０0３,IEC ６00７6-3:2０00,MOD)GB 50150-20０6 电气装置安装工程电气设备交接试验标准GＢ/T 1０94.４电力变压器第4部分;电力变压器与电抗器得雷电冲击与操作冲击试验导则(GB/T1094.4-2０05, ＩEC 60076－4:2002 MOD)ＧB/Ｔ 26１闪点得测定宾斯基一马丁闭口杯法(GB/T 261-2008,ＩＳ0 ２71９:2002。

MOD)GB/T ５07 绝缘油击穿电压测定法ＬGＢ/T ５07—2００2。

IEC ６０156:1995,ＥＱV)GB／T ５6５4 液体绝缘材料相对电容、介质损耗因数与直流电阻率得测量(ＧB/T 5654—２007。

IEC 602４７:2004,IDT)GB/Ｔ 75９５运行中变压器油质量GB／T ７５98 运行中变压器油水溶性酸测定法GB/T 759９运行中变压器油、汽轮机油酸值测定法(BTB法)GB/T 7600 运行中变压器油水分含量测定法(库仑法)GＢ/Ｔ7６01 运行中变压器油水分含量测定法(气相色谱法)DＬ/T ４２１电力用油体积电阻率测定法DＬ／Ｔ 42３绝缘油中含气量测定方法真空压差法ＤL/T ４29.9 电力系统油质试验方法绝缘油介电强度测定法DL/T 432 电力用油中颗粒污染度测量方法DＬ/T ４50 绝缘油中含气量测定方法(二氧化碳洗脱法)DL/Ｔ５7２电力变压器运行规程DＬ/Ｔ5７4 变压器分接开关运行维修导则DL／T ５９６电力设备预防性试验规程ＤL/T 722 变压器油中溶解气体分析与判断导则ＤL/T l０95 变压器油带电度现场测试导则DＬ/Ｔ 10９6 变压器油中颗粒度限值３术语与定义下列术语与定义适用于本标准。

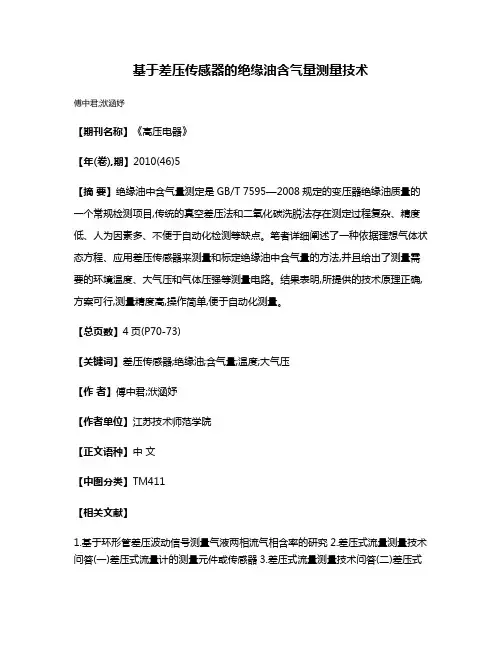

基于差压传感器的绝缘油含气量测量技术
傅中君;洑涵妤
【期刊名称】《高压电器》
【年(卷),期】2010(46)5
【摘要】绝缘油中含气量测定是GB/T 7595—2008规定的变压器绝缘油质量的一个常规检测项目,传统的真空差压法和二氧化碳洗脱法存在测定过程复杂、精度低、人为因素多、不便于自动化检测等缺点。

笔者详细阐述了一种依据理想气体状态方程、应用差压传感器来测量和标定绝缘油中含气量的方法,并且给出了测量需要的环境温度、大气压和气体压强等测量电路。

结果表明,所提供的技术原理正确,方案可行,测量精度高,操作简单,便于自动化测量。

【总页数】4页(P70-73)
【关键词】差压传感器;绝缘油;含气量;温度;大气压
【作者】傅中君;洑涵妤
【作者单位】江苏技术师范学院
【正文语种】中文
【中图分类】TM411
【相关文献】
1.基于环形管差压波动信号测量气液两相流气相含率的研究
2.差压式流量测量技术问答(一)差压式流量计的测量元件或传感器
3.差压式流量测量技术问答(二)差压式
流量计的测量元件或传感器4.标准孔板、双波纹管差压计测量油井天然气气量的误差分析5.差压式流量测量技术问答(三) 差压式流量计的测量元件或传感器
因版权原因，仅展示原文概要，查看原文内容请购买。

在进行绝缘试验时，被试设备不宜低于+5℃，户外试验应在良好的天气进行，且空气相对湿度不高于80%。
110(66）kV及以上设备经交接试验后超过6个月未投入运行，投运前应重新进行全部交接试验项目。35kV及以下设备按1年执行。
特殊试验项目应由具有相应资质和试验能力的单位进行，特殊试验项目见附录J。
5
5.135kV及以上油浸式变压器、电抗器
从本规程生效之日起，凡其它规程、规定、标准等的要求与本规程有抵触的，均以本规程为准。
遇特殊情况不能执行本规程有关规定时，如降低试验标准、删减试验项目等，由本单位总工程师审核、批准，并报评价中心备案。
工频交流耐压试验，加至试验电压后的持续时间，凡无特殊说明者，均为1min；其它耐压方法的施加时间在有关设备的试验要求中规定。
2
绝缘油试验
见第18章
见第18章
3
绕组直流电阻
1）交接时
2）无磁调压变压器变换分接位置
1）1.6MVA以上变压器，各相绕组电阻相互间的差别，不应大于三相平均值的2%；无中性点引出的绕组，线间差别不应大于三相平均值的1%
2）1.6MVA及以下变压器，相间差别一般不应大于三相平均值的4%；线间差别一般不应大于三相平均值的2%
本规程不适用于高压直流输变电设备、矿用及其他特殊条件下使用的电力设备，也不适用于电力系统的继电保护装置、自动装置、测量装置等电力设备和安全用具。
1.1.14对引进的国外设备，应按国外制造厂标准和有关技术协议且不低于本规程要求。
2
2.1.1下列标准文件，对本规程的应用是不可缺少的。对于注日期的引用文件，仅所引用的这一版本对本规程有效。对于不注日期的引用文件，其最新版本（包括其修正案）均适用于本规程。
2.1.25GB/T 26石油产品酸值测量法

目次前言1 范围2 引用标准3 方法概要4 仪器设备、材料5 准备6 试验步骤7 精密度8 准确度绝缘油中含气量的气相色谱测定法1 范围本标准规定了绝缘油中含气量的气相色谱测定法。

本标准适用于330kV及以上充油电气设备中的绝缘油(其它电压等级的绝缘油中含气量测定可参考)。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB／T 7597—87 电力用油(变压器油、汽轮机油)取样法GB／T 17623—1998 绝缘油中溶解气体组分含量的气相色谱测定法DL／T 423—91 绝缘油中含气量的测定(真空压差法)3 方法概要本方法首先按GB／T 7597—87的规定采集被测油样，然后脱出油样中的气体，用气相色谱仪分离、检测各气体组分，通过记录仪或色谱数据处理机进行结果计算，结果以体积分数(%)表示。

4 仪器设备、材料4.1 脱气装置恒温定时振荡器(或其它脱气装置)：往复振荡频率270次／min～280次／min，振幅35mm，控温精度0.3℃，定时精度±2min。

4.2 气相色谱仪该仪器应具备热导检测器、氢火焰离子化检测器和镍触媒转化器。

4.2.1 检测灵敏度对油中气体的最小检测浓度应满足：氧、氮 不大于50L ／L ； 氢 不大于5L ／L ；一氧化碳、二氧化碳 不大于25L ／L ； 烃类 不大于1L ／L 。

4.2.2 仪器气路流程。

常用仪器气路流程见表1。

4.2.3 色谱柱色谱柱所检测组分的分离度应满足分析要求。

适用于测量H 2、O 2、N 2组分的固定相、柱长见表2，其它组分的测定可参照GB ／T 17623—1998中5.2的方法，选择合适的固定相和柱长。

4.3 记录装置采用记录仪或数据处理机。

4.4 玻璃注射器100mL 、10mL 、5mL 、1mL 医用或专用玻璃注射器，气密性好。

中华人民共和国电力行业标准DL423—91绝缘油中含气量的测定真空压差法中华人民共和国能源部1991-10-04批准1992-04-01实施1适用范围本标准适用于110～500kV电力变压器、互感器、电抗器、充油套管等充油电器设备的油中含气量测定。

本标准还适用于在40℃下运动粘度不大于40mm2/s的各种低、中等粘度的其他油品。

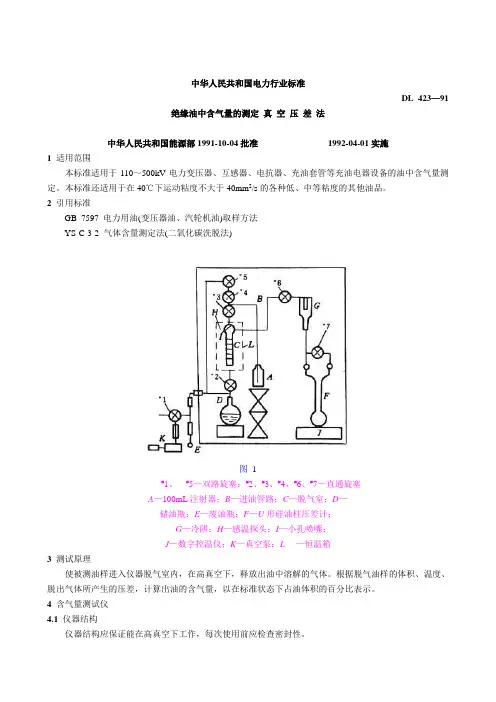

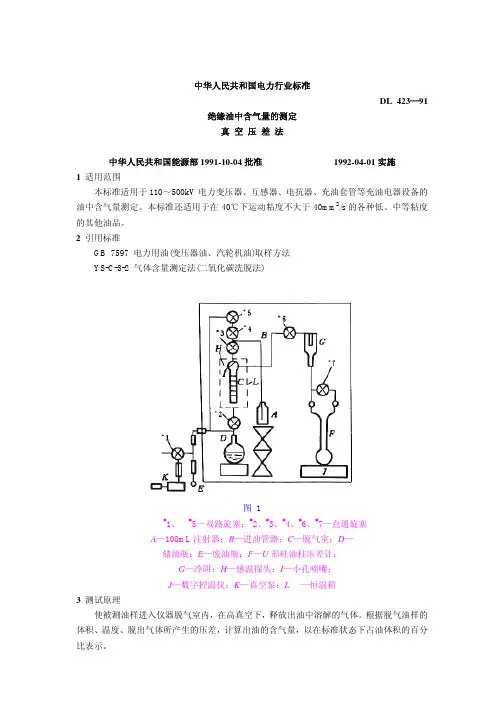

2引用标准GB7597电力用油(变压器油、汽轮机油)取样方法YS-C-3-2气体含量测定法(二氧化碳洗脱法)图1#1、 #5—双路旋塞；#2、#3、#4、#6、#7—直通旋塞A—100mL注射器；B—进油管路；C—脱气室；D—储油瓶；E—废油瓶；F—U形硅油柱压差计；G—冷阱；H—感温探头；I—小孔喷嘴；J—数字控温仪；K—真空泵；L —恒温箱3测试原理使被测油样进入仪器脱气室内，在高真空下，释放出油中溶解的气体。

根据脱气油样的体积、温度、脱出气体所产生的压差，计算出油的含气量，以在标准状态下占油体积的百分比表示。

4含气量测试仪4.1仪器结构仪器结构应保证能在高真空下工作，每次使用前应检查密封性。

4.1.1仪器各部分(如图1所示)说明脱气室C：由耐热性玻璃制成，脱气室有标定刻度，分度值为1mL；玻璃旋塞#1～#7：应具有高真空密封性，在旋塞与塞芯处需涂上真空脂；喷嘴I：玻璃管滴口，用来使油呈分散状滴在脱气室的壁上；U形油柱压差计F：由耐热性玻璃制成，标定刻度的分度值为1mm；冷阱G：容积50mL，内装固体二氧化碳致冷剂，用来消除油中水分所产生的蒸汽压；储油瓶D：容积250mL，脱气油盛器；恒温箱L：用来加强油中气体的释放过程，脱气室必须置于箱内中心位置，调温范围为室温～100℃，调温精确度为±2℃。

4.1.2仪器的标定仪器出厂前已由制造厂精确标定，标定后已将标定端口封死，故仪器在使用中如未发生玻璃件的整修，则不需要标定。

仪器的玻璃件损坏后修复使用时，应重新标定。

绝缘油中含气量的测定真空压差法1适用范围适用于110〜500kV电力变压器、互感器、电抗器、充油套管等充油电器设备的油中含气量测定。

适用于在40 C下运动粘度不大于40mm2/s的各种低、中等粘度的其他油品。

2试验性质预试、交接、大修3试验方法3.1测试原理使被测油样进入一起脱气室内，在高真空下，释放出油中溶解的气体。

根据脱气油样的体积、温度、脱出气体所产生的压差，计算出油的含气量，以在标准状态下占油体积的百分比表示。

3.2含气量测试仪3.2.1仪器结构仪器结构应保证能在高真空下工作，每次使用前应检查密封性。

3.2.1.1仪器各部分说明5E 图1脱气室C:由耐热性玻璃制成，脱气室有标定刻度，分度值为1mL;玻璃旋塞1〜7:应具有高真空密封性，在旋塞与塞芯处需涂上真空脂；喷嘴I :玻璃管滴口，用来使油呈分散状滴在脱气室的壁上；U形油柱压差计F:由耐热性玻璃制成，标定刻度的分度值为1mm;冷阱G:溶剂50mL,内装固体二氧化碳制冷剂，用来消除油中水分所产生的蒸汽压；储油瓶D :溶剂250ML,脱气油盛器；恒温箱L :用来加强油中气体的释放过程，脱气室必须置于箱内中心位置，调温范围为室温〜100C，调温精确度为士2C。

真空泵K ；废油瓶E。

321.2仪器的标定仪器出厂前已由制造厂精确标定，标定后已将标定断口封死，故一起在使用中如未发生玻璃件的整修，则不需要标定。

仪器的玻璃件损坏后修复使用时，应重新标定。

标定可采用蒸馏水称重法或委托仪器生产厂进行。

3.2.2仪器配用的器材3.2.2.1真空泵，其真空（绝对残压）小于 1.33P&3.2.2.2取样器为医用100mL注射器。

3.2.2.3高频电火花真空测定仪。

322.4秒表或记时器，其精确度为0.1s。

322.5盛装固体二氧化碳的冷藏瓶。

322.6真空密封脂。

3.2.2.7 275号硅油，其密度为1.09g/cm3。

3.2.2.8电热吹风机，其功率为500W。

GB50150-2006?? 电气设备交接试验标准
20??绝缘油和SF6气体
20.0.1 绝缘油的试验项目及标准，应符合表20.0.1 的规定。

表20.0.1 绝缘油的试验项目及标准
??? 20.0.2 新油验收及充油电气设备的绝缘油试验分类，应符合表20.0.2 的规定。

表20.0.2 电气设备绝缘油试验分类
20.0.3 绝缘油当需要进行混合时，在混合前，应按混油的实际使用比例先取混油样进行分析，其结果应符合表20.0.1 中第8、11项的规定。

混油后还应按表20.0.2 中的规定进行绝缘油的试验。

20.0.4? SF6新气到货后，充入设备前应按国家标准《工业六氟化硫》GB12022 验收，对气瓶的抽检率为10%，其他每瓶只测定含水量。

20.0.5? SF6气体在充入电气设备24h后方可进行试验。

中华人民共和国电力行业标准DL450—91绝缘油中含气量的测试方法(二氧化碳洗脱法)中华人民共和国能源部1991-10-28批准1992-05-01实施1 主题内容与适用范围本标准适用于50℃时运动粘度等于或小于50mm2/s的绝缘油中非酸性气体含量的测试，不适用于可与氢氧化钾溶液发生化学反应的酸性气体(如二氧化碳等)含量的测试。

本试验方法主要用于注入新设备的油及作为补充用的经真空过滤的油的控制试验项目。

对正在运行的变压器油中含气量的测试，要注意溶解在油中的二氧化碳气体所引起的误差。

2 引用标准GB 7252变压器油中溶解气体分析和判断导则3 方法概要本方法用高纯度的二氧化碳气体以极其分散的形式通过一定体积的试样油，由于二氧化碳的过饱和，会将油中原来溶解的气体携带出来，并与二氧化碳同时通过装有氢氧化钾溶液的吸收管，这时，二氧化碳被完全吸收，所留下的气体就进入有精确刻度的气量管里，从刻度上可以读出气体的体积数。

4 试剂4.1 氢氧化钾(化学纯)溶液：用蒸馏水配成40%的水溶液，即先把572g氢氧化钾溶于少量水中，再稀释至1L。

4.2 水银：经蒸馏水洗过的。

4.3 二氧化碳：干冰。

5 装置绝缘油中含气量测试的装置如图1所示，要点说明如下。

5.1 吸收管：吸收管上部的气量管总刻度为1.6mL，分刻度为0.01mL，要求精确刻度1)。

气量管的尺寸为内径约3mm，长约210mm。

吸收管的总长度要求二氧化碳气泡在上升过程中能被完全吸收。

吸收管的具体尺寸见附录A。

注：1)例如，当要求提高测试精确度时还应有对应于各分度的校正表。

图 1 绝缘油中含气量测试装置1—稳流阀；2—皂膜流量计；3、7—三通阀；4、5—微型三通阀；6—洗脱管；8—吸收管；9—水准瓶；10—进样用注射器；11—取样用注射器；12—旋塞；13—进样用小管；14—气量管5.2 水准瓶：吸收管下部连一水准瓶，水准瓶的容量可为250mL或500mL。

基于差压传感器的绝缘油中含气量的测定方法摘要：绝缘油中含气量测定是GB/T7595-2008规定的变压器绝缘油质量的一个常规检测项目，传统的真空差压法和二氧化碳洗脱法存在测定过程复杂、精度低、人为因素多、不便于自动化检测等缺点。

因此，本文给出了一种依据理想气体状态方程、应用差压传感器来测定绝缘油中含气量的方法，并且给出了测定过程中含气量标定方法。

实验证明，本方法原理正确、方案可行、测量精度高、操作简单、便于自动化测量。

关键词：差压传感器；绝缘油；含气量1 绪论绝缘油中含气量是指溶解在油中的气体总含量，包括：氧气、氮气、烃类气体、一氧化碳和二氧化碳等，其中主要成分为空气中的氮气和氧气。

在高场强的作用下，气体首先电离，当温度和压力骤然下降，形成的气泡被拉成长体，极易发生气体碰撞游离，造成热击穿，从而危及设备安全运行。

油中气泡对绝缘强度的影响随电压等级升高危害更甚。

因此，许多国家为保证高电压等级设备绝缘的可靠性，对新注入设备的油和运行油中的含气量都制定了具体的数量标准。

中国也已将绝缘油中含气量的监督列入了国家、行业的有关标准和规程。

按照《GB/T7595-2008 运行中变压器油质量》规定的运行中变压器、断路器绝缘油应达到的质量，投运前的油中含气量应小于1%，运行油的含气量变压器油应不大于2%或3%（根据电压等级不同而不同）、断路器油应不大于5%[1]。

作为变压器绝缘油质量监控的一个常规检测项目，电力部制定了两种绝缘油含气量的测定方法：（1）DL/T 423-91 绝缘油中含气量测定（真空压差法）[2]；（2）DL/T 450-91 绝缘油中含气量的测定方法（二氧化碳洗脱法）[3]。

应用这两种方法进行绝缘油含气量的测定，存在着测定过程复杂、人为因素多、精度低、不便于自动化测量等诸多不利的因素。

为此，本文设计了一种新的绝缘油含气量测定方法，该方法根据油中含气量不同、气体逸出后导致封闭空间内气体压强不同的原理，以差压传感器为核心测量器件来测定绝缘油的气体含量。

中华人民共和国能源部标准绝缘油中溶解气体组分含量测定法(气相色谱法)SD304—891989-03-27批准 1989-10-01实施中华人民共和国能源部本方法适用于测定矿物绝缘油中溶解气体(包括氢、甲烷、乙烷、乙烯、乙 炔、一氧化碳、二氧化碳、丙烷、丙烯、氧及氮等)含量，其浓度以ppm(体积) 表示。

首先将溶解气体从绝缘油中脱出，然后用气相色谱仪分离、检测。

本方法所用油样的采集，应按GB7597—87《电力用油(变压器油、汽轮机油) 取样方法》的全密封方式取样有关规定进行。

1 仪器设备、材料1.1 恒温定时振荡器往复振荡频率270～280次/min，振幅35mm，控温精确度 0.3℃，定时精确度±2min。

1.2 气相色谱仪专用或改装气相色谱仪，应具备热导鉴定器(测定氢、氧、氮)、氢焰离子化鉴 定器(测定烃类气体)、镍触媒转化器(将一氧化碳和二氧化碳转化为甲烷)。

1.2.1 检测灵敏度 对油中溶解气体的最小检测浓度应满足：氢≯10ppm二氧化碳≯25ppm氧、氮≯50ppm乙炔≯1ppm1.2.2 仪器气路流程 见表1。

1.2.3 色谱柱 色谱柱所检测组分的分离度应满足定量分析要求。

所适用的固定 相见表2。

1.3 记录装置 双笔记录仪或数据处理机。

1.4 玻璃注射器 100，5，1.0，0.5mL。

气密性良好，芯塞灵活无卡涩。

1.5 不锈钢针头 牙科5号针头。

1.6 橡胶封帽。

1.7 标准混合气体 有浓度检验合格证明及有效使用期。

1.8 其他气体。

1.8.1 氮(或氩)气 高纯(99.99%)。

1.8.2 氢气 高纯(99.99%)。

1.8.3 压缩空气 纯净无油。

2 准备工作2.1 检查、校正恒温定时振荡器的控温精确度与定时精确度，然后升温至50℃恒 温备用。

2.2 检查气相色谱仪性能，并使之处于稳定备用状态。

2.3 用注水称重法校准注射器各刻度体积，洗净、烘干备用。

2.4 制做双头针头(见图1)。

中华人民共和国电力行业标准DL450—91绝缘油中含气量的测试方法(二氧化碳洗脱法)中华人民共和国能源部1991-10-28批准1992-05-01实施1主题内容与适用范围本标准适用于50℃时运动粘度等于或小于50mm2/s的绝缘油中非酸性气体含量的测试，不适用于可与氢氧化钾溶液发生化学反应的酸性气体(如二氧化碳等)含量的测试。

本试验方法主要用于注入新设备的油及作为补充用的经真空过滤的油的控制试验项目。

对正在运行的变压器油中含气量的测试，要注意溶解在油中的二氧化碳气体所引起的误差。

2引用标准GB7252变压器油中溶解气体分析和判断导则3方法概要本方法用高纯度的二氧化碳气体以极其分散的形式通过一定体积的试样油，由于二氧化碳的过饱和，会将油中原来溶解的气体携带出来，并与二氧化碳同时通过装有氢氧化钾溶液的吸收管，这时，二氧化碳被完全吸收，所留下的气体就进入有精确刻度的气量管里，从刻度上可以读出气体的体积数。

4试剂4.1氢氧化钾(化学纯)溶液：用蒸馏水配成40%的水溶液，即先把572g氢氧化钾溶于少量水中，再稀释至1L。

4.2水银：经蒸馏水洗过的。

4.3二氧化碳：干冰。

5装置绝缘油中含气量测试的装置如图1所示，要点说明如下。

5.1吸收管：吸收管上部的气量管总刻度为1.6mL，分刻度为0.01mL，要求精确刻度1)　。

气量管的尺寸为内径约3mm，长约210mm。

吸收管的总长度要求二氧化碳气泡在上升过程中能被完全吸收。

吸收管的具体尺寸见附录A。

注：1)例如，当要求提高测试精确度时还应有对应于各分度的校正表。

图1绝缘油中含气量测试装置1—稳流阀；2—皂膜流量计；3、7—三通阀；4、5—微型三通阀；6—洗脱管；8—吸收管；9—水准瓶；10—进样用注射器；11—取样用注射器；12—旋塞；13—进样用小管；14—气量管5.2水准瓶：吸收管下部连一水准瓶，水准瓶的容量可为250mL或500mL。

水准瓶的瓶口及吸收管上部应装有已装好一段玻璃管的橡胶塞，以免氢氧化钾溶液飞溅。

规章制度编号：xxx（运检/4）***-2016xxx变电检测通用管理规定第58分册绝缘油含气量检测细则（真空压差法）xxx二〇一六年十月目录I前言 (III)1 检测条件 (2)1.1环境要求 (2)1.2待试样品要求 (2)1.3人员要求 (2)1.4安全要求 (2)1.5仪器要求 (2)2 检测准备 (4)2.1环境、人员、仪器准备 (4)2.2材料的准备 (4)3 检测方法 (4)3.1检测原理 (4)3.2检测步骤 (4)3.3注意事项 (6)3.4检测验收 (6)4 检测数据分析与处理 (7)5 检测报告 (6)附录 A （规范性附录）绝缘油含气量检测报告 (7)II前言为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，xxx运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了xxx变电验收、运维、检测、评价、检修管理通用细则和反事故措施（以下简称“五通一措”）。

经反复征求意见，于2017年1月正式发布，用于替代xxx总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。

本细则是依据《xxx变电检测通用管理规定》编制的第58分册《绝缘油含气量检测细则》（真空压差法），适用于330kV及以上变电站的变压器、电抗器等充油电气设备。

本细则由xxx运维检修部负责归口管理和解释。

本细则起草单位：**、**。

本细则主要起草人：**、**。

III绝缘油含气量检测细则（真空压差法）1 检测条件1.1 环境要求除非另有规定，检测均在当地大气条件下进行，且检测期间，大气环境条件应相对稳定。

a)取样应在良好的天气下进行。

b)环境温度不宜低于5℃。

c)环境相对湿度不大于80%。

1.2 待试样品要求a)用洁净的100ml玻璃注射器（经检验，密封性合格），从设备下部取样口全密封采样50ml~100ml。
