RKC数字式温度控制器操作指南(CD901)

全输出式智能温控器CD901目前日本理化RKC在中国普及广泛运用与工业行业：塑胶、电炉，是一种工业温度智能控制器。

CD901是一种全输出式智能温控器，在采购过程中许多采购商购买了产品之后遇到很多问题，不会操作想要了解的客户东莞联硕机电为您提供说明希望对你们有所帮助。

全输入式温控器CD901属性：电源：100~240V AC，±15% / 50~60Hz 功耗：≤5W 使用环境：温度0~50℃；湿度≤90%RH面板尺寸：96×96mm开口尺寸：92×92mm 插入深度：80mm主要特点：●髙精度（16位AD，0.1级）数字仪表，支持多种热电偶和热电阻规格。

●采用先进的模糊人工智能PID调节算法，具备自整定（AT）功能。

●采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要。

●用于需要按一定时间规律自动改变给定值进行精密控制的场合。

●能在线修改参数，参数锁为客户提供了不同的操作权限。

●人性化操作界面，易学易用。

●全球通用的100－240V AC输入范围开关电源。

技术规格●输入方式：热电偶：K、S、E、J、T、R、B、N等热电阻：Pt100、Cu50线性电阻（Ω）：0~700Ω线性电压（mv）：-10~120mv线性电压（V）：-0.5～6V经电阻分压后变换为-5～60mV的信号线性电流(mA) 0～20mA●采样周期：每0.5秒采样1次。

●控制周期：对于可控硅过零或移相触发的仪表固定为0.2秒，对于继电器开关调节方式，5秒到60秒连续可调。

●调节方式：模糊人工智能调节，包含PID及参数自整定功能的先进控制算法●输出规格（模块化）：继电器触点开关输出（常开+常闭）：240V AC/7A可控硅无触点开关输出（常开或常闭）：100～240V AC/0.2ASSR电压输出：12VDC/30mA（用于驱动SSR固态继电器）可控硅触发输出：可触发5~500A的双向可控硅、2个单向可控硅反并联连接或可控硅功率模块●报警功能：上限、下限、偏差上限、偏差下限、区间报警●隔离耐压：电源端、继电器触点及信号端相互之间≥2KV；相互隔离的弱电信号端之间≥600V。

RKC温控器CD-901中文说明书oooo- 精品推荐oo- 详细信息o RKC温控器CD-901 主要结构及功能：·自主校正功能·加热/制冷控制·外型、接线与RKC一致·大屏LED显示·温度报警·操作、性能与RKC相同o RKC温控器使用警告·接线警告：- 如果仪器失效或发生错误，可引起系统故障，安装外部保护电路以防止类事故；- 为防止仪器损坏或失效，选用适当的保险丝保护电源线及输入/输出线以防强电源冲击。

·电源供给：- 为防止仪器损坏或失效，用额定电夺供电；- 为防止仪器损坏或失效，所有接线工作完成后方可供电。

·禁止在易燃气体附近使用：- 为防火、防爆或仪器损坏，禁止在有易燃、易爆气体，排方蒸气的场所中使用。

·严禁触及仪器内部：-- 为防止触电或燃烧，严禁触及仪器内部。

只有本厂服务工程师可以检查内部线路或更换部件，仪器内部有高电压、高温部件，非常危险！·严禁改动仪器：- 为防止事故或仪器失效，不禁改动仪器。

·保养：- 为防止触电，仪器报废或失效，只有本厂服务工程师可以更换部件；- 为保证仪器持续且安全使用，应定期保养，仪器内某些部件可能随使用时间的延长而损坏。

RKC温控器操作注意·断电后方可清洁仪器；·清除显示器上的污渍请用软布或棉纸；·显示器易被划伤，禁止使用硬物体操作面板按键，否则会损坏或划伤按键。

RKC温控器概述CH、CD系列智能温度控制器是采用专用微处理的多功能调节仪表，它采用开关电源和表面贴装技术(SMT)，因而仪表精致小巧，性能可靠。

特有的自诊断功能，自整定功能和智能控制功能，使操作者可能通过简单的操作而获得良好的效果。

主要特点：热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置；软件调零满度，冷端单独测温，放大器自稳零，显示精度优于0.5%FS；模糊理论结合传统PID方法，控制快速平稳，先进的整定方案；输出可选：断电器触点、逻辑电平、可控硅单相或三相过零或移相触发肪冲或移发脉冲、模拟量。

RKC(理化)CD/CH系列数字式温度控制器 操作手册该说明书,请务必送至最终使用人员手中，并请在使用前仔细阅读苏州工业园区姑苏科技有限公司日本理化CD/CH 系列回路调节器感谢您购买本系列温控器请事先详细阅读此使用说明书本说明书中的资料如改动恕不通知敬请谅解 本温控器的制造经过严格地品质管理如遇有不正常的状态或显示请即刻与苏州工业园区姑苏科技有限公司联络第1章 准备篇 1.型号定义┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄22.安 装－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－３　 ２．１外形尺寸　 ２．２安装方法　 3.接线 3.1端子构成3.2接线注意事项4.规格 4.1输入4.2设定4.3显示4.4输出第2章 功能篇 1.控制 1.1 PID 控制1.2 加热冷却控制1.3 正动作逆动作1.4 自动演算(AT)功能1.5 自主校正ST 功能1.6 设定数据锁LCK 功能2.报警 2.1温度报警2.2加热器断线报警HBA2.3控制环断线报警LBA3.输入异常时的动作 第3章 操作篇 1.设定前状态 ２　ＳV 设定模式 3.参数设定模式 4工程师参数设定模式第4篇 通讯篇仅限CD系列表－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－６－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－８－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－９－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－１１－－－－－－－－－－－－－－－－－－－－－－１７－－－－－－－－－－－－－－－－－－－－－－１８－－－－－－－－－－－－－－－－－－－－－－１８－－－－－－－－－－－－－－－－－－－－－－１８－－－－－－－－－－－－－－－－－－－－－－２１－－－－－－－－－－－－－－－－－－－－－－２７第1篇　准备篇1.型号定义请参照下列代码表确认产品是否与您指定的型号一致　01／02规格尺寸详见第1篇2.1节PID动作及自动演算DÕý¶¯×÷加热/冷却PID动作及自动演算*1A·çÀä输入类型范围代码第一控制输出M电流输出　Ｖ闸流控制管驱动用触发器输出T第二控制输出*2无记号继电器接点输出T电压脉冲输出8DC4~20mA 第一报警第二报警＊２　Ｎ下限输入值报警A附待机上限输入值报警B附待机下限输入值报警CÏÂÏÞÆ«²î±¨¾¯P CTL-6范围内报警S CTL-12附待机上限偏差报警R附待机下限偏差报警V附待机上下限偏差报警W上限输入值报警½öÏÞＣＤ系列无通信功能5双线系统防水/防尘功能N有防水/防尘功能注OUT2ALM2ALM12.安装2.1外形尺寸2.2安装方法ʹÒÇÆ÷ºÍÅÌÃæ½áºÏÀιÌ使用螺钉同样能将仪器定在盘面上旋紧螺钉时只可再紧一圈 ａ．仪器安装于以下环境　过压等级环境温度低于0F)»ò¸ßÓÚ50F)环境湿度小于４５％或大于８５％ＲＨ环境温度的急剧变化可能引起结露腐蚀性　油烟雾或蒸汽污染过多的灰尘　静电　勿置于阳光直射下热辐射积累之处３．接线　3.1端子构成3.2接线注意事项ӦʹÓöÔÓ¦µÄ²¹³¥µ¼ÏßÈȵç×èÊäÈ붯Á¦µçÔ´Ïߺ͸ººÉÏßÒÔ±ÜÃâ²úÉúÔÓѶ¸ÉÈÅÒÇÆ÷µçÔ´Ïßͨ³£²»Ö±»¶¯Á¦µçÔ´Ï߸ÉÈűØÐëʹÓÃÔÓѶÂ˲¨Æ÷Ëõ¶ÌµçÔ´ÏßµÄÄíºÏ½Ê¾à²¢¼õСÔÓѶÂ˲¨Æ÷Êä³öÓëÒÇÆ÷µçÔ´¶Ë×ӵĽÓÏß¾àÀë²»ÒªÔÚÂ˲¨Æ÷Êä³ö¶Ë°²×°±£ÏÕÒÔ¼°¿ª¹ØµçÔ´ÏßӦʹÓÃ600V¾ÛÂÈÒÒÏ¡¾øÔµÏß电源开启后对继电器输出的仪表需５－６秒的准备时间请并用延迟继电器本系列仪器无电源开关和保险丝建议保险丝规格延时保险±ØÐëÔÚÊäÈë¶Ë×Ó¼ä½ÓÈë25010ｐｐｍ的电阻ÇëʹÓúÏÊʵĶË×ÓÂÝË¿½ÓÏßƬ6建议力矩0．4Nｍ[4Kｇｆ．ｃｍ]４．规格４．１输入种类K R B T U PL W5Rｅ/W26RｅPｔ100ｃ）电 压１－５Ｖ０－２０ｍＡ　外部电阻的影响Ｖ／热电偶输入读数的约０．０１％／测温电阻体输入０．５秒　 输入断线时的动作上升刻度或下降刻度　 ｂ）测温电阻体输入欠刻度4.2设定设定值P１－全距　或　０．１－全距　 但０．１℉以内　 冷却侧比例带：加热侧比例带之１－１０００％　 积分时间Ｄ１－３６００秒　 限制积分动作生效范围ＰＴ１－１００秒　 冷却侧比例周期ＤＢ－１０－＋１０℉　　４．３显示　4.4输出控制输出带负载负载阻抗６００　 电流输出 ４－２０ｍＡ　ＤＣ　以下或更低）　 闸流管驱动用触发器输出 过零触发　 负载电压　１００Ｖ　ＡＣ　２００Ｖ　ＡＣ　 使用负载　阻性负载　 报警输出带负载比例带I微分时间获得稳定控制结果的控制方式冷却控制加热例如0%OL不感带1.3正动作随着测定值的增加MV正动作一般用于冷却控制随着测定值的增加MV逆动作一般用于加热控制AT¼ÆËã´Ë¹¦ÄÜÔÚ¿ªÆôʱ启动AT条件当下列条件都被满足时启动AT功能搁置AT条件出现下列情况时当PV偏差值改变时当PV值异常时当开启AT功能约9小时未结束时AT功能立即停止并转为PID控制此外²»ÒËÓÃAT功能应设定与被控物相符合的数值ＳＴ保障仪器自身连续观察控制反应即使在ＡＴ功能运行后 启动ＳＴ要求　满足下列所有情况时启动ＳＴ功能实行ＰＩＤ控制时０　Ｉ０及ＡＲＷ　运行／停止处于运行状态　ＳＴ功能被选时　 ＳＴ功能停止要求　下列情况之一　 当仪器超过上限或下限当ＳＴ功能设定为ＯＦＦ时　当运行／停止功能处于ＳＴＯＰ状态＊２　ＳＴ功能设定为停止位ＳＴ功能重新启动ＳＴ功能设定为ＳＴＯＰ状态ＳＴ功能会重新启动当控制动作为加热／制冷ＰＩＤ动作　功能动作时但可被监视 ＳＴＬＣＫ有８级禁锁状态参数上锁后不能被设定或改变但可监视 ２．报警　 ２．１温度报警　 温度报警是测定值或偏差值到达警报设定值时红成为警报状态的功能１ＰＶＳＶ警报指示灯发亮随着设定值的变更 Ａ．　上限偏差报警　 偏差［测定值－　设定值］在警报设定值以上时指示灯发亮 Ｂ图２ＰＶＳＶ成为警报状态．　测量值设定值 测量值 测量值 设定值ＣＰＶＳＶ警报指示灯发亮　设定值ＳＶ　时间　 Ｄ．　范围内报警 偏差的绝对值｜测定值－设定值｜在警报设定值以内时警 报指示灯发亮　 测定值　设定值输入值警报的种类 测定值到达警报设定值时警报随即动作　上限输入值警报　 测量值　 测量值ＢＰＶＰＶ３ＰＶ警报的继电器接点常发生反复ＯＮ设定警报的动作间隙ＯＦＦ上限警报输入值ＰＶＰＶ下限警报输入值ＰＶＰＶ Ｃ偏差时　　设定值 ＤＰＶ４投入电源时ＰＶ 直到测定值离开警报状态一次为止 ［例］　以下限偏差警报为例说明附有待机动作时　 测定值　　设定值ＳＶ　 ＢＰＶ５励磁警报 警报状态时继电器接点成为关闭非励磁警报 警报状态时继电器接点成为开放电源ＯＮ时ＨＢＡＣＴ将所检出的值与加热器断线报警的设定值予以比较红　 Ａ．加热器电流不通时加热器断线电流互感器输入值在加热器断线报警设定值以下则不正常动作　 Ｂ．加热器电流不断时继电器的触点粘连等　 控制输出为ＯＦＦ时即成警报状态但控制输出的ＯＦＦ时间为０．５秒以下时２．３控制环断线报警　 控制环断线警报即调节器的ＰＩＤ演算值成为０％或１００％时起检出测定值的变化量点亮警报指示灯　 ＬＢＡ在发生下列状况时成为警报状态PV PVÒÔÉÏʱ ²»ÉÏÉý2℉PV PVÒÔÉÏʱ ²»Ï½µ2℉控制对象的异常加热器断线配线错误等　 短路等　 配线错误不成ＯＮ时　 不成ＯＮ或ＯＦＦ等　经检出的异状无法确定其原因控制２ＬＢＤ其它热源等无论控制系统有无异状存在 此时可籍ＬＢＡ不感带的设定　 当测定值在ＬＢＤ领域内时ＬＢＡ也不成警报状态　 故设定ＬＢＤ时应十分注意＊１ 升温时：警报状态领域 降温时：非警报状态领域 ＊２ 升温时：非警报状态领域 降温时：警报状态领域　 注意自动演算中所以即为ＰＩＤ演算值成为０％或１００％的时间再加上ＬＢＡ的设定时间如ＬＢＡ的设定时间过短或不适合于控制对象时此时应按状况变更ＬＢＡ的设定时间或短路或测量值超过设定范围时ＰＶ （１）测量值输入信号线断线时的状态 测量值输入信号线断线时ＰＶｕｐ－ｓｃａｌｅｄｏｗｎ－ｓｃａｌｅ 测量显示值上升热电偶输入ｄｏｗｎ－ｓｃａｌｅ订货时指定ＰＶＰＶ使其到达温度设定范围如果测量值继续上升或下降以至超过输入显示范围ＰＶο　ο　ο　ο　超限　ｏｖｅｒ　ｓｃａｌｅυ　υ　υ　υ∩•∉⇒ υνδερ σχαλε⊇™∪ √√ℵ◊⊇™∪ ∉™⊇•∂∈♣ ⊇™∪ √√ℵ◊⊇™∪ ∉™⊇•∂∈♣ K-30~+1372-30~+1390,-30~+2192℉ L -30~+900,-30~+3216℉ U-199.9~+600.0,-30~+3308℉ W5Re/W26Re -30~+2320,-30~+1832℉ Pt100 -199.9~+649.0,-199.9~+752.0℉JPt100-199.9~+500.0,-30~+2372℉　第３章　操作篇　 １ＳＶ设定模式　 在ＳＶ／ＰＶ正常显示状态下ＳＥＴ使ＳＶ显示处于闪烁状态﹤Ｒ／Ｓ找到所需设定温度的位数设定到所 需温度值再次按一下键 ３．　参数设定模式　 此参数用于设定报警　 在正常显示状态下ＳＥＴ在ＰＶ显示器中显示出参数 设定状态依次按键显示下 表参数符号CT1 电流检出器输入1 0.0-100.0A 显示电流检出器输入值当有 HBA报警时 ＡＴ１　第一报警　温度输入　设定第一报警设定值和第二　50.0or50 偏差报警　报警设定值 设定值报警［℉］or -199.9to+999.9950.0or50 偏差报警［℉］　sv报警同sv设定范围　电压/电流输入0.2% ＨｂＡ１　加热器断线报警　0.0-100.0A 报警值参考电流检出器输入值　０．０ 见*1 予以设定仅用于单相 LbA 控制环断线报警　0.1-200.0min 设定控制环断线报警设定值　８．０ 见＊２ Lbd LBA不感带　温度范围0-9999［℉］ 电压／电流输入　设定为0则无LBA不感带 0-量程 动作间隙加热侧０．１在加热/制冷PID动作时９９９．９［℉］　带在加热侧*设定为0时成　电压　 电压/电流　ON/OFF动作［℉］电流输入3.0　全量程的0.1至100.0% Ｉ　积分时间　1-3600sec 设定积分时间成PD控制　发生之残留偏差以防止输出的波动　６０　　*设定为0时 Ar 限制积分动作　比例带的1-100% 防止依积分动作超限或欠限加热侧符号　名称　设定范围　说明　出厂设定值　T 比例周期　1-100sec　设定控制的动作周期 加热侧比例周期制冷侧　１００　 设定制冷侧比例带Db 不感带　温度输入 0或0.0 -10 - +10¼ÓÈȲàÖÆÀä²à［℉］比例带之间控制动作不感带不能设定为0¼û*4*电流输出时无显示　设定制冷侧控制输出周期［℉］或传感器的测量值与此值相加 -199.9 - +999.9量程 LCK 设定数据禁锁功能　见*5 使变更数据有效/无效　００００　注意　 ＊１加热器断线报警的设定　ＨＢＡ不能用于电流输出　 请设定与电流检出器输入值约８５％左右当电源变化较大时另遇当数支加热器并联装设时电流检出器输入值以内以使仅断一支状态下也可为ＯＮ当ＨＢＡ设定为时或未装电流检出器时　 ＊２控制环断线报警的设定　 通常设定于积分时间的２倍左右加热／制冷ＰＩＤ动作无控制环断线报警ＡＴ功能使用时　 ＬＢＡ功能才能使用发生故障后 或不适合控制对象时或不变成ＯＮ请将ＬＢＡ设定时间设定的稍长些２０ｓｅｃ ＊４继电器接点输出电压脉冲输出２ｓｅｃ ＨＢＡ．ＬＢＡ．ＬＢＤ０００１．００１１．０１０１．０１１１ 设定　各级锁保护范围 设定　各级锁保护范围　００００　ＳＶ和所有参数可被设置 ００１１　只有SV能被设定　０００１　只有ＳＶ和报警可被设置 ０１０１　只有报警可被设置　００１０　除报警所有项目能被设定 ０１１０　除SV和报警可被设定　０１００　除ＳＶ所有项目能被设定 ０１１１　SV和所有参数不能被设定　４．工程师参数设定模式　 在仪表正常通电后ＬＣＫ将其　 代码置为ＳＥＴ将键与　 键两键同时按住在ＰＶ显示器内显示Ｃｏｄ依次按键可得到并循环显示下列参数ＨＢＡＬＢＡＬＢＡ运行／停止表１ 出厂值ＴＣＲＴＤ电阻若与电压输入转换请交与本公司调整订货时指定类型 设定值 说明 ０　A型W型订货时指定类型 设定值 说明　 ０　未提供加热器断线报警　加热器断线报警 １　提供加热器断线报警　选择　 ０ 未提供控制环断线报警　控制环断线报警 １ 提供控制环断线报警　选择　０ LBA从第一报警输出　控制环断线报警　１ LBA从第二报警输出　输出通道选择　　表４ 出厂设定值ALM1ALM1　１　１　０　带报警 　１　１　１　过程值下限报警 ０ 无待机报警功能第一报警待机功能 １ 有待机报警功能选择　　表５ 出厂设定值ALM2ALM2ALM2¶©»õʱָ¶¨ÀàÐÍ É趨ֵ说明　 ０　正动作　正/逆动作选择　 １　逆动作Ａ和W型M*3 ¿ØÖÆÊä³öÀàÐÍÑ¡Ôñ1 ¼ÓÈȲàÁ¬ÐøÊä³ö加热侧　０ 冷却侧时间比例输出Ｖ　和T输出电流4-20mA 冷却侧DCPID×ÔÕû¶¨FÐÍÄ涯×÷¼ÓÈÈ/ÀäÈ´PID×ÔÕû¶¨WÐÍË®Àä½Ó´¥Æ÷´¥µãÊä³öGÊä³öµçѹÂö³åÊä³öTÊä³ö表７ 出厂设定值第一报警侧第二报警侧激励报警是指报警继电器触点由ＮＯ变为ＮＣ　表８ 出厂设定值运行／停止运行／停止 设定值 说明　 ０　第一报警SV报警选择　 １　第一报警SV下限报警　第一报警SV上限报警 ０ 第二报警SV报警选择　　１ 第二报警SV下限报警　第二报警SV上限报警 在＝　０　０　０　１时ＳＥＴ　｀ ＳＬＨ 设定测量范围上限　ＳＬＬ 设定测量范围下限　ＰＧｄＰ 小数点位数　ＯＨ 控制输出不动做带宽　ＡＨ１ 第一报警输出不动做带宽　ＡＨ２ 第二报警输出不动做带宽　ＣＴｒ 电流互感器比率　ｄＦ 数字滤波常数　ＳＴＴＭ 使测量值稳定的时间因数　ＳＴＰＫ 比例带计算的因数　ＳＴＩＫ 积分计算的因数　ＳＬＨ订货时指定数值输入类型　设定范围　K 0 to 1372(0 to 2192℉)R 0 to 1769(0 to 3216℉)热电偶输入　B 0 to 1820ＴＣ（０　ｔｏ　１８３２℉)N 0 to 1300(-199.9 to +752.0℉) W5Re/W26Re 0 to 2320(0 to 2534℉)　U -199.9 to +600.0(0 to 1652℉)ＲＴＤ输入　Pt100JIS/IEC(-199.9 to +999.9℉)　JPt100JIS(-199.9 to +999.9℉)　电压输入　0 to 5V DC -1999 to +9999(可编程范围) 1 to 5V DC电流输入　0 to 20mADC -1999 to +9999(可编程范围)　 4 to 20mADC 　ＳＬＬ定货时指定数值 注意ＳＬＬ 出厂设定值最多位数　　ＯＨ ０到１００或０．０到１００．０ ２或２．０　电压和电流输入 只有在第一报警设定为有效时才有显示并可设定 ０到１００或０．０到１００．０ ２或２．０　 电压和电流输入 同ＡＨ１ 只有在加热器断线报警设定为有效时才有显示并可设定 如果设定为０　 可设定范围 出厂设定值 ０　到１００秒 １　秒 　ＳＴＴＭ 可设定范围 出厂设定值 ０到２００ １００　ＳＴＰＫ 可设定范围 出厂设定值 ０到２００ ６７ 　ＳＴＩＫ 可设定范围 出厂设定值 ０到２００ １６在＝　０　０　０　２时ＳＥＴ ＴＣＪ－１０ ＷＴＨ最小单位 ＷＴＬ最小单位注意　第四篇　通讯篇　 ＣＤ系列仪表可以后配数字通讯接口可以多达３１块　仪　 表并联在一起接到上位机对应的通讯口上在　 上位机上运行适当的通讯程序可检查和修改仪表中的各种参数左右的电阻即仪表不会主动向上位机发数据对不同的仪表通讯时由 上位机软件发出不同的表号进行区别协议中所有字符及数字均为ＡＳＣＩＩ码形 式数字字符外还用到了一些控制字符十六进制［ＥＯＴ］０５Ｈ［ＡＣＫ］１５Ｈ［ＳＴＸ］０３Ｈ　 仪表的表号﹑通讯速率及数字结构等经下面的方式依次在ＰＶ显示内显示 二﹑　在工程师参数设定模式下见ＳＬ１０　 三﹑　将仪表恢复到正常显示状态ＳＥＴ﹤Ｒ／Ｓ　 依次按键可得到并循环显示下列参数它为２位数字的ＡＳＣＩＩ码表号应为２３通讯速率由下面的代码表示不同的波特率２　 ０４８００　ｂｐｓ ２１９２００　ｂｐｓ ＊３出厂设定值名　 Ａ 从仪表读数据如果上位机需要再次读仪表参数但如还对同一块仪表 ＡＣＫ 仪表按参数表的顺序返回下一个参数值　 或　ＮＡＫ 再次返回同一参数的当前时刻数值　 Ｂ 向仪表写数据　 上位机命令　ＥＯＴ　表号　ＳＴＸ　参数名　数据　ＥＴＸ　ＢＣＣ　 仪表返回　ＡＣＫ　或　ＮＡＫ 如果上位机需要修改同一仪表的参数也可省略表　号 ＳＴＸ　参数名　数据　ＥＴＸ　ＢＣＣ　注参数就是下面要讲到的通讯助记符的ＡＳＣＩＩ编码　 ２　 ３它是从参数名开始到为止的各个ＡＳＣＩＩ字符的半加和 上位机发送０ＭＥＮＱ］３０Ｈ４ＤＨ０５ＨＭ１　 仪表返回ＭＯ１．ＥＴＸ０２Ｈ３１Ｈ ３０Ｈ３０Ｈ３０Ｈ６０Ｈ 上位机发送０６Ｈ［ＳＴＸＡ０００ＢＣＣ］４１Ｈ ３０Ｈ３０Ｈ３０Ｈ０３Ｈ　 仪表回答ＡＡ参数为０ 上位机发送０ＳＴＸ１０．ＥＴＸ０４Ｈ３１Ｈ５３Ｈ３２Ｈ３０Ｈ３０Ｈ４ＤＨ［ＡＣＫ］正确接收　 上位机发送Ｐ１０ＢＣＣ］　 ５０Ｈ３１Ｈ３０Ｈ４ＤＨ［ＡＣＫ］正确接收　 通讯参数表　数据范围　出厂值　读写方式　名称　标识符　测量值　M1 测量低限到测量高限 只读　CT1输入值　M2 0.0到100.0A 只读　CT2输入值　M3 0.0到100.0A 只读　第一报警输入　AA 0开 只读　29第二报警输入　AB 0开 只读　熄火　B1 0开　　只读　错误代码　ER 0到255 只读　运行/停止转换　SR 0停止　运行　读写　PID 控制/自整定　G1 0ATPID 控制　读写　设定值　S1 量程低限到量程高限　0　读写　第一报警设定　A1 -1999到999950　读写　第二报警设定　A2 -1999到9999-50 (-50.0¼ÓÈȲà30.00.0Êä³ö1Êä³ö2自主校正停止 1-1999到+19990.0［℉］ 设定数据锁　LK 0到7０　读写　热处理技术论坛 /。

多功能控制仪设置说明（4－20mA输入PID控制，使用第一报警ALM1控制燃机启停，使用OUT1、OUT2控制燃机功率。

）用户设置参数用户只需设置一个参数，即水浴温度控制目标值，其方法为：1、其它参数的设定按住“设定键”（SET键）约3秒，可进入参数设定模式（此级参数用于设定报警，PID 常数等参数）。

用户不应私自改动此参数，因此不要向用户说明。

退出此参数设置模式应再次按住“设定键”（SET键）约3秒。

（此级参数包括：AL1、AL2、HbA1、LbA、Lbd、ATU、STU、P、I、D、Ar、T、Pc、Db、T、Pb、LCK）a.“AL1”(第一报警偏差值设定)：在本控制器中，该值为启炉的偏差值，设为“0”。

例如如果控制目标值设为80，那么当温度降到80-0=80时启动燃烧机。

b.“P”（比例带）：该值应设为非0值，控制仪执行PID操作。

c.“I”（积分时间）：设定积分时间以解除比例控制所发生的残留偏差（此值为0时不执行I运算）。

d.“D”（微分时间）：设定微分时间以防止输出的波动提高控制安定（此值为0不执行D运算）。

注：如果燃机采用两段火工作方式应将P值设为0，此时仪表不执行PID运算。

上述三个参数“P”“I”“D”的设定值应根据现场实际经验设定或启自动演算。

e. “T”比例周期：设定加热侧比例周期（即动作周期）数值范围1-100，不能为零值。

“T”越小OUT1动作越频繁。

f. “Pc”比例带（制冷侧）：数值范围1-1000，设置制冷侧比例带（控制OUT2闪烁输出关断时间），“Pc”越大关断时间越长。

g. “t”比例周期（制冷侧）：数值范围1-100，设置制冷侧输出周期，“t”越小OUT2动作越频繁。

注：“P”、“I”、“D”、“T”、“t”配合调节控制OUT1、OUT2输出频率和接通关断时间。

h. “LCK”数据禁锁功能：在所有参数设置完毕后，应将该参数设为“0011”，即只有水浴温度控制目标值（SV）可以设定。

•oooRKC温控器 - CD-901 o RKC温控器系列 - 精品推荐oRKC温控器 - CB-900RKC温控器 - CD-701RKC温控器 - CH-102REX-C400o RKC温控器 - CD-901 - 详细信息o RKC温控器 CD-901 主要结构及功能：·自主校正功能 ·加热/制冷控制 ·外型、接线与RKC一致·大屏LED显示 ·温度报警 ·操作、性能与RKC相同o RKC温控器使用警告·接线警告：- 如果仪器失效或发生错误，可引起系统故障，安装外部保护电路以防止类事故；- 为防止仪器损坏或失效，选用适当的保险丝保护电源线及输入/输出线以防强电源冲击。

·电源供给：- 为防止仪器损坏或失效，用额定电夺供电；- 为防止仪器损坏或失效，所有接线工作完成后方可供电。

·禁止在易燃气体附近使用：- 为防火、防爆或仪器损坏，禁止在有易燃、易爆气体，排方蒸气的场所中使用。

·严禁触及仪器内部：-- 为防止触电或燃烧，严禁触及仪器内部。

只有本厂服务工程师可以检查内部线路或更换部件，仪器内部有高电压、高温部件，非常危险！·严禁改动仪器：- 为防止事故或仪器失效，不禁改动仪器。

·保养：- 为防止触电，仪器报废或失效，只有本厂服务工程师可以更换部件；- 为保证仪器持续且安全使用，应定期保养，仪器内某些部件可能随使用时间的延长而损坏。

RKC温控器操作注意·断电后方可清洁仪器；·清除显示器上的污渍请用软布或棉纸；·显示器易被划伤，禁止使用硬物体操作面板按键，否则会损坏或划伤按键。

RKC温控器概述CH、CD系列智能温度控制器是采用专用微处理的多功能调节仪表，它采用开关电源和表面贴装技术(SMT)，因而仪表精致小巧，性能可靠。

特有的自诊断功能，自整定功能和智能控制功能，使操作者可能通过简单的操作而获得良好的效果。

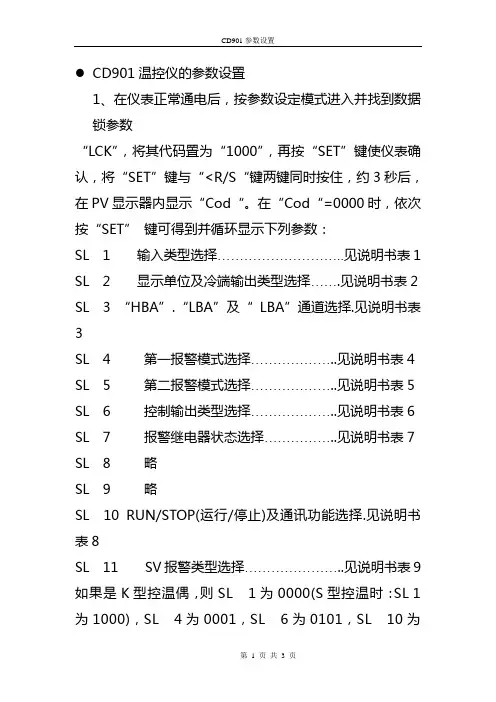

CD901温控仪的参数设置1、在仪表正常通电后，按参数设定模式进入并找到数据锁参数“LCK”，将其代码置为“1000”，再按“SET”键使仪表确认，将“SET”键与“<R/S“键两键同时按住，约3秒后，在PV显示器内显示“Cod“。

在“Cod“=0000时，依次按“SET”键可得到并循环显示下列参数：SL 1 输入类型选择………………………..见说明书表1 SL 2 显示单位及冷端输出类型选择…….见说明书表2 SL 3 “HBA”.“LBA”及“LBA”通道选择.见说明书表3SL 4 第一报警模式选择………………..见说明书表4 SL 5 第二报警模式选择………………..见说明书表5 SL 6 控制输出类型选择………………..见说明书表6 SL 7 报警继电器状态选择……………..见说明书表7 SL 8 略SL 9 略SL 10 RUN/STOP(运行/停止)及通讯功能选择.见说明书表8SL 11 SV报警类型选择…………………..见说明书表9 如果是K型控温偶，则SL 1为0000(S型控温时：SL 1为1000)，SL 4为0001，SL 6为0101，SL 10为0101，其它的全为0000。

2、将仪表恢复到正常显示状态，将“SET”键与“<R/S “键两键同时按下，依次按“SET”键可得到并循环显示下列参数：Add为0001，bPS为0002，bIT为0002，InT为0005。

波特率为9600，7个数据位，奇校验，1个停止位。

在正常显示状态下，按住“SET”键三秒后，在PV显示器中显示出参数设定状态，在SV显示器中显示其对应的数值，依次按“SET”键显示下面参数：AL1，ATU ，STU，P，I，D，AR，T，PB，LCK。

其中，AL1为0050，ATU为0000，STU为0000，T为0002，PB为0000，LCK为0000。

根据实际需要参照它们的功能可以更改其中参数的大小。

•oooRKC温控器- CD-901 o RKC温控器系列- 精品推荐oRKC温控器- CB-900RKC温控器- CD-701RKC温控器- CH-102REX-C400o RKC温控器- CD-901 - 详细信息o RKC温控器CD-901 主要结构及功能：·自主校正功能 ·加热/制冷控制 ·外型、接线与RKC一致·大屏LED显示 ·温度报警 ·操作、性能与RKC相同o RKC温控器使用警告·接线警告：- 如果仪器失效或发生错误，可引起系统故障，安装外部保护电路以防止类事故；- 为防止仪器损坏或失效，选用适当的保险丝保护电源线及输入/输出线以防强电源冲击。

·电源供给：- 为防止仪器损坏或失效，用额定电夺供电；- 为防止仪器损坏或失效，所有接线工作完成后方可供电。

·禁止在易燃气体附近使用：- 为防火、防爆或仪器损坏，禁止在有易燃、易爆气体，排方蒸气的场所中使用。

·严禁触及仪器内部：-- 为防止触电或燃烧，严禁触及仪器内部。

只有本厂服务工程师可以检查内部线路或更换部件，仪器内部有高电压、高温部件，非常危险！·严禁改动仪器：- 为防止事故或仪器失效，不禁改动仪器。

·保养：- 为防止触电，仪器报废或失效，只有本厂服务工程师可以更换部件；- 为保证仪器持续且安全使用，应定期保养，仪器内某些部件可能随使用时间的延长而损坏。

RKC温控器操作注意·断电后方可清洁仪器；·清除显示器上的污渍请用软布或棉纸；·显示器易被划伤，禁止使用硬物体操作面板按键，否则会损坏或划伤按键。

RKC温控器概述CH、CD系列智能温度控制器是采用专用微处理的多功能调节仪表，它采用开关电源和表面贴装技术(SMT)，因而仪表精致小巧，性能可靠。

特有的自诊断功能，自整定功能和智能控制功能，使操作者可能通过简单的操作而获得良好的效果。

•oooRKC温控器 - CD-901 o RKC温控器系列 - 精品推荐oRKC温控器 - CB-900RKC温控器 - CD-701RKC温控器 - CH-102REX-C400o RKC温控器 - CD-901 - 详细信息o RKC温控器 CD-901 主要结构及功能：·自主校正功能 ·加热/制冷控制 ·外型、接线与RKC一致·大屏LED显示 ·温度报警 ·操作、性能与RKC相同o RKC温控器使用警告·接线警告：- 如果仪器失效或发生错误，可引起系统故障，安装外部保护电路以防止类事故；- 为防止仪器损坏或失效，选用适当的保险丝保护电源线及输入/输出线以防强电源冲击。

·电源供给：- 为防止仪器损坏或失效，用额定电夺供电；- 为防止仪器损坏或失效，所有接线工作完成后方可供电。

·禁止在易燃气体附近使用：- 为防火、防爆或仪器损坏，禁止在有易燃、易爆气体，排方蒸气的场所中使用。

·严禁触及仪器内部：-- 为防止触电或燃烧，严禁触及仪器内部。

只有本厂服务工程师可以检查内部线路或更换部件，仪器内部有高电压、高温部件，非常危险！·严禁改动仪器：- 为防止事故或仪器失效，不禁改动仪器。

·保养：- 为防止触电，仪器报废或失效，只有本厂服务工程师可以更换部件；- 为保证仪器持续且安全使用，应定期保养，仪器内某些部件可能随使用时间的延长而损坏。

RKC温控器操作注意·断电后方可清洁仪器；·清除显示器上的污渍请用软布或棉纸；·显示器易被划伤，禁止使用硬物体操作面板按键，否则会损坏或划伤按键。

RKC温控器概述CH、CD系列智能温度控制器是采用专用微处理的多功能调节仪表，它采用开关电源和表面贴装技术(SMT)，因而仪表精致小巧，性能可靠。

特有的自诊断功能，自整定功能和智能控制功能，使操作者可能通过简单的操作而获得良好的效果。

o RKC温控器CD-901 主要结构及功能：·自主校正功能 ·加热/制冷控制 ·外型、接线与RKC一致·大屏LED显示 ·温度报警 ·操作、性能与RKC相同o RKC温控器使用警告·接线警告：- 如果仪器失效或发生错误，可引起系统故障，安装外部保护电路以防止类事故；- 为防止仪器损坏或失效，选用适当的保险丝保护电源线及输入/输出线以防强电源冲击。

·电源供给：- 为防止仪器损坏或失效，用额定电夺供电；- 为防止仪器损坏或失效，所有接线工作完成后方可供电。

·禁止在易燃气体附近使用：- 为防火、防爆或仪器损坏，禁止在有易燃、易爆气体，排方蒸气的场所中使用。

·严禁触及仪器内部：-- 为防止触电或燃烧，严禁触及仪器内部。

只有本厂服务工程师可以检查内部线路或更换部件，仪器内部有高电压、高温部件，非常危险！·严禁改动仪器：- 为防止事故或仪器失效，不禁改动仪器。

·保养：- 为防止触电，仪器报废或失效，只有本厂服务工程师可以更换部件；- 为保证仪器持续且安全使用，应定期保养，仪器内某些部件可能随使用时间的延长而损坏。

RKC温控器操作注意·断电后方可清洁仪器；·清除显示器上的污渍请用软布或棉纸；·显示器易被划伤，禁止使用硬物体操作面板按键，否则会损坏或划伤按键。

RKC温控器概述CH、CD系列智能温度控制器是采用专用微处理的多功能调节仪表，它采用开关电源和表面贴装技术(SMT)，因而仪表精致小巧，性能可靠。

特有的自诊断功能，自整定功能和智能控制功能，使操作者可能通过简单的操作而获得良好的效果。

主要特点：热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置；软件调零满度，冷端单独测温，放大器自稳零，显示精度优于0.5%FS；模糊理论结合传统PID方法，控制快速平稳，先进的整定方案；输出可选：断电器触点、逻辑电平、可控硅单相或三相过零或移相触发肪冲或移发脉冲、模拟量。

RKC数字式温度控制器操作指南（CD-901）.RKC数字式温度控制器操作指南(CD-901)接通电源后控制器将依次显⽰输⼊类型、输⼊范围，然后进⼊PV（实际温度）/SV（设定温度）显⽰模式。

⼀、设定温度调整按仪表[SET]键，进⼊设定温度模式，按[∠]键调整需设定温度的位数，按[∨]降低设定值，按[∧]升⾼设定值，设定完前后按[SET]键回到PV/SV显⽰模式。

⼆、参数调整注意：各试验箱的参数设置不同，请参照相应的参数表设置，⼀些试验箱的参数出⼚时根据需要进⾏了个别设置，调整前将原始参数记录下来。

按仪表[SET]键2秒后进⼊参数设定模式，在此模式下可设定报警PID等参数。

每按⼀次[SET]键，下表的参数将依次显⽰。

（RKC表见附表）三、初始化参数设定1、按[SET]键2秒进⼊参数设定模式，按[SET]直到显⽰“LCK”，按[∠]键将光标移到千位上，按[∧]键将千位数由“0”改为“1”即显⽰“1000”解锁。

2、按[SET]键3秒回到SV/PV显⽰模式。

3、按[SET]+[∠]键3秒后进⼊初始化模式，⾸先显⽰初始化代码（Cod），共有“Cod”=0，“Cod”=1，“Cod”=2三组参数。

4、三级参数在显⽰（Cod）时，按[∨][∧]改变Cod值，可进⼊各组号数进⾏设定，其参数内容见下表；（参数值见附表）Cod=2为设备⼯作记录参数，不须修改。

5、参数⾃整定⽅法按仪表[SET]键3秒后进⼊参数设定模式，连续按动[SET]键到出现“ATU”后按[∠]键将光标移到个位，再按[∧]键将0改为1，按[SET]键2秒后退出设置，A T灯闪耀仪表进⼊⾃整定状态。

6、修正温度的误差⽅法按仪表[SET]键3秒后进⼊参数设定模式，连续按动[SET]键到出现“Pb”后按[∠]键将光标移到相应的位值，再按[∨]键或[∧]键改变数值，例如：当试验箱显⽰温度为50℃实际测得温度为49℃，可将“Pb”值设定为“-001.0”这样就消除了温度的误差。

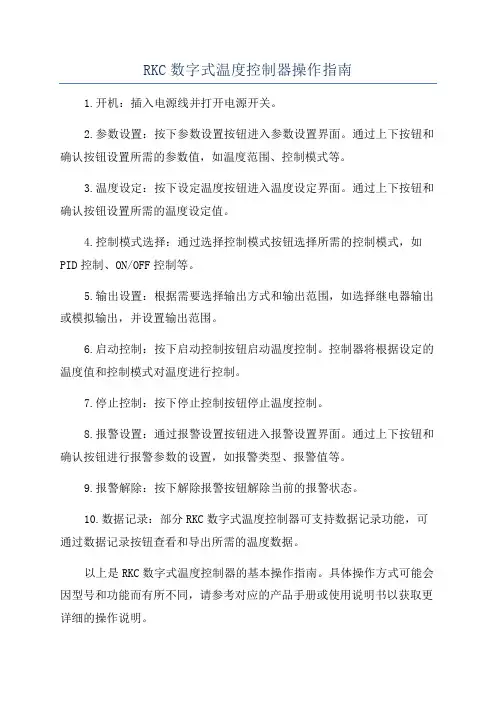

RKC数字式温度控制器操作指南
1.开机：插入电源线并打开电源开关。

2.参数设置：按下参数设置按钮进入参数设置界面。

通过上下按钮和确认按钮设置所需的参数值，如温度范围、控制模式等。

3.温度设定：按下设定温度按钮进入温度设定界面。

通过上下按钮和确认按钮设置所需的温度设定值。

4.控制模式选择：通过选择控制模式按钮选择所需的控制模式，如PID控制、ON/OFF控制等。

5.输出设置：根据需要选择输出方式和输出范围，如选择继电器输出或模拟输出，并设置输出范围。

6.启动控制：按下启动控制按钮启动温度控制。

控制器将根据设定的温度值和控制模式对温度进行控制。

7.停止控制：按下停止控制按钮停止温度控制。

8.报警设置：通过报警设置按钮进入报警设置界面。

通过上下按钮和确认按钮进行报警参数的设置，如报警类型、报警值等。

9.报警解除：按下解除报警按钮解除当前的报警状态。

10.数据记录：部分RKC数字式温度控制器可支持数据记录功能，可通过数据记录按钮查看和导出所需的温度数据。

以上是RKC数字式温度控制器的基本操作指南。

具体操作方式可能会因型号和功能而有所不同，请参考对应的产品手册或使用说明书以获取更详细的操作说明。

o RKC温控器CD-901 主要结构及功能：·自主校正功能 ·加热/制冷控制 ·外型、接线与RKC一致·大屏LED显示 ·温度报警 ·操作、性能与RKC相同o RKC温控器使用警告·接线警告：- 如果仪器失效或发生错误，可引起系统故障，安装外部保护电路以防止类事故；- 为防止仪器损坏或失效，选用适当的保险丝保护电源线及输入/输出线以防强电源冲击。

·电源供给：- 为防止仪器损坏或失效，用额定电夺供电；- 为防止仪器损坏或失效，所有接线工作完成后方可供电。

·禁止在易燃气体附近使用：- 为防火、防爆或仪器损坏，禁止在有易燃、易爆气体，排方蒸气的场所中使用。

·严禁触及仪器内部：-- 为防止触电或燃烧，严禁触及仪器内部。

只有本厂服务工程师可以检查内部线路或更换部件，仪器内部有高电压、高温部件，非常危险！·严禁改动仪器：- 为防止事故或仪器失效，不禁改动仪器。

·保养：- 为防止触电，仪器报废或失效，只有本厂服务工程师可以更换部件；- 为保证仪器持续且安全使用，应定期保养，仪器内某些部件可能随使用时间的延长而损坏。

RKC温控器操作注意·断电后方可清洁仪器；·清除显示器上的污渍请用软布或棉纸；·显示器易被划伤，禁止使用硬物体操作面板按键，否则会损坏或划伤按键。

RKC温控器概述CH、CD系列智能温度控制器是采用专用微处理的多功能调节仪表，它采用开关电源和表面贴装技术(SMT)，因而仪表精致小巧，性能可靠。

特有的自诊断功能，自整定功能和智能控制功能，使操作者可能通过简单的操作而获得良好的效果。

主要特点：热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置；软件调零满度，冷端单独测温，放大器自稳零，显示精度优于0.5%FS；模糊理论结合传统PID方法，控制快速平稳，先进的整定方案；输出可选：断电器触点、逻辑电平、可控硅单相或三相过零或移相触发肪冲或移发脉冲、模拟量。

•oooRKC温控器- CD-901 o RKC温控器系列- 精品推荐oRKC温控器- CB-900RKC温控器- CD-701RKC温控器- CH-102REX-C400o RKC温控器- CD-901 - 详细信息o RKC温控器CD-901 主要结构及功能：·自主校正功能 ·加热/制冷控制 ·外型、接线与RKC一致·大屏LED显示 ·温度报警 ·操作、性能与RKC相同o RKC温控器使用警告·接线警告：- 如果仪器失效或发生错误，可引起系统故障，安装外部保护电路以防止类事故；- 为防止仪器损坏或失效，选用适当的保险丝保护电源线及输入/输出线以防强电源冲击。

·电源供给：- 为防止仪器损坏或失效，用额定电夺供电；- 为防止仪器损坏或失效，所有接线工作完成后方可供电。

·禁止在易燃气体附近使用：- 为防火、防爆或仪器损坏，禁止在有易燃、易爆气体，排方蒸气的场所中使用。

·严禁触及仪器内部：-- 为防止触电或燃烧，严禁触及仪器内部。

只有本厂服务工程师可以检查内部线路或更换部件，仪器内部有高电压、高温部件，非常危险！·严禁改动仪器：- 为防止事故或仪器失效，不禁改动仪器。

·保养：- 为防止触电，仪器报废或失效，只有本厂服务工程师可以更换部件；- 为保证仪器持续且安全使用，应定期保养，仪器内某些部件可能随使用时间的延长而损坏。

RKC温控器操作注意·断电后方可清洁仪器；·清除显示器上的污渍请用软布或棉纸；·显示器易被划伤，禁止使用硬物体操作面板按键，否则会损坏或划伤按键。

RKC温控器概述CH、CD系列智能温度控制器是采用专用微处理的多功能调节仪表，它采用开关电源和表面贴装技术(SMT)，因而仪表精致小巧，性能可靠。

特有的自诊断功能，自整定功能和智能控制功能，使操作者可能通过简单的操作而获得良好的效果。

•oooo- 精品推荐oo- 详细信息o RKC温控器CD-901 主要结构及功能：·自主校正功能 ·加热/制冷控制 ·外型、接线与RKC一致·大屏LED显示 ·温度报警 ·操作、性能与RKC相同o RKC温控器使用警告·接线警告：- 如果仪器失效或发生错误，可引起系统故障，安装外部保护电路以防止类事故；- 为防止仪器损坏或失效，选用适当的保险丝保护电源线及输入/输出线以防强电源冲击。

·电源供给：- 为防止仪器损坏或失效，用额定电夺供电；- 为防止仪器损坏或失效，所有接线工作完成后方可供电。

·禁止在易燃气体附近使用：- 为防火、防爆或仪器损坏，禁止在有易燃、易爆气体，排方蒸气的场所中使用。

·严禁触及仪器内部：-- 为防止触电或燃烧，严禁触及仪器内部。

只有本厂服务工程师可以检查内部线路或更换部件，仪器内部有高电压、高温部件，非常危险！·严禁改动仪器：- 为防止事故或仪器失效，不禁改动仪器。

·保养：- 为防止触电，仪器报废或失效，只有本厂服务工程师可以更换部件；- 为保证仪器持续且安全使用，应定期保养，仪器内某些部件可能随使用时间的延长而损坏。

RKC温控器操作注意·断电后方可清洁仪器；·清除显示器上的污渍请用软布或棉纸；·显示器易被划伤，禁止使用硬物体操作面板按键，否则会损坏或划伤按键。

RKC温控器概述CH、CD系列智能温度控制器是采用专用微处理的多功能调节仪表，它采用开关电源和表面贴装技术(SMT)，因而仪表精致小巧，性能可靠。

特有的自诊断功能，自整定功能和智能控制功能，使操作者可能通过简单的操作而获得良好的效果。

主要特点：热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置；软件调零满度，冷端单独测温，放大器自稳零，显示精度优于0.5%FS；模糊理论结合传统PID方法，控制快速平稳，先进的整定方案；输出可选：断电器触点、逻辑电平、可控硅单相或三相过零或移相触发肪冲或移发脉冲、模拟量。

o RKC温控器CD-901 主要结构及功能：·自主校正功能 ·加热/制冷控制 ·外型、接线与RKC一致·大屏LED显示 ·温度报警 ·操作、性能与RKC相同o RKC温控器使用警告·接线警告：- 如果仪器失效或发生错误，可引起系统故障，安装外部保护电路以防止类事故；- 为防止仪器损坏或失效，选用适当的保险丝保护电源线及输入/输出线以防强电源冲击。

·电源供给：- 为防止仪器损坏或失效，用额定电夺供电；- 为防止仪器损坏或失效，所有接线工作完成后方可供电。

·禁止在易燃气体附近使用：- 为防火、防爆或仪器损坏，禁止在有易燃、易爆气体，排方蒸气的场所中使用。

·严禁触及仪器内部：-- 为防止触电或燃烧，严禁触及仪器内部。

只有本厂服务工程师可以检查内部线路或更换部件，仪器内部有高电压、高温部件，非常危险！·严禁改动仪器：- 为防止事故或仪器失效，不禁改动仪器。

·保养：- 为防止触电，仪器报废或失效，只有本厂服务工程师可以更换部件；- 为保证仪器持续且安全使用，应定期保养，仪器内某些部件可能随使用时间的延长而损坏。

RKC温控器操作注意·断电后方可清洁仪器；·清除显示器上的污渍请用软布或棉纸；·显示器易被划伤，禁止使用硬物体操作面板按键，否则会损坏或划伤按键。

RKC温控器概述CH、CD系列智能温度控制器是采用专用微处理的多功能调节仪表，它采用开关电源和表面贴装技术(SMT)，因而仪表精致小巧，性能可靠。

特有的自诊断功能，自整定功能和智能控制功能，使操作者可能通过简单的操作而获得良好的效果。

主要特点：热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置；软件调零满度，冷端单独测温，放大器自稳零，显示精度优于0.5%FS；模糊理论结合传统PID方法，控制快速平稳，先进的整定方案；输出可选：断电器触点、逻辑电平、可控硅单相或三相过零或移相触发肪冲或移发脉冲、模拟量。

RKC数字式温度控制器操作指南(CD-901)接通电源后控制器将依次显示输入类型、输入范围，然后进入PV（实际温度）/SV（设定温度）显示模式。

一、设定温度调整按仪表[SET]键，进入设定温度模式，按[∠]键调整需设定温度的位数，按[∨]降低设定值，按[∧]升高设定值，设定完前后按[SET]键回到PV/SV显示模式。

二、参数调整注意：各试验箱的参数设置不同，请参照相应的参数表设置，一些试验箱的参数出厂时根据需要进行了个别设置，调整前将原始参数记录下来。

按仪表[SET]键2秒后进入参数设定模式，在此模式下可设定报警PID等参数。

每按一次[SET]键，下表的参数将依次显示。

（RKC表见附表）RKC仪表参数（CD901 CD701）一级参数参数代码参数定义参数设置低温箱高低温箱湿热箱1湿热箱2盐雾箱All报警1设值105155909940 AL2报警2设值10 **10**10**- - - -- - - -ATU自整定开关00000 STU自调定开关00000P比例常数 2 * 2 * 2 *30 * 2 *I积分时间90 *90 *90 *120 *90 * d微分时间30 *30 *30 *30 *30 * AT抗饱和100100100100100 T比例周期33333Pb PV修正00000 LCK参数锁定10001000100010001000日本”RKC”仪表初始化参数按"SET"+"<"约3秒进入二级参数设置用“∧”键把COd=0000改变成COd=0001 COd=0000（初始编码0）COd=0001（初始编码1）参数代码参数定义高低温箱湿热箱参数代码参数定义高低温箱湿热箱温度湿度温度湿度SLl输入类型110011001111SLH上限设定020********* SL2工程单位000000000000SLL下限设定-0100-01000000 SL3断路报警000000000000PGdp小数点000100010001SL4AL1类型001101110111OH开关差值000.2000.2000.2SL5AL2类型011100110000A AL1差值000.2000.2000.2SL6控制作用000100010001AH2AL2差值000.2000.2000.2SL7特殊要求100000000000dF数字滤波000100010001SL8特殊要求2000000000000STTn时间系数010*********SL9特殊要求3000000000000STPK比例系数006700670067SL10任选项100110011001SLIK微分系数001600160016SL11SV报警000000000000三、初始化参数设定1、按[SET]键2秒进入参数设定模式，按[SET]直到显示“LCK”，按[∠]键将光标移到千位上，按[∧]键将千位数由“0”改为“1”即显示“1000”解锁。
